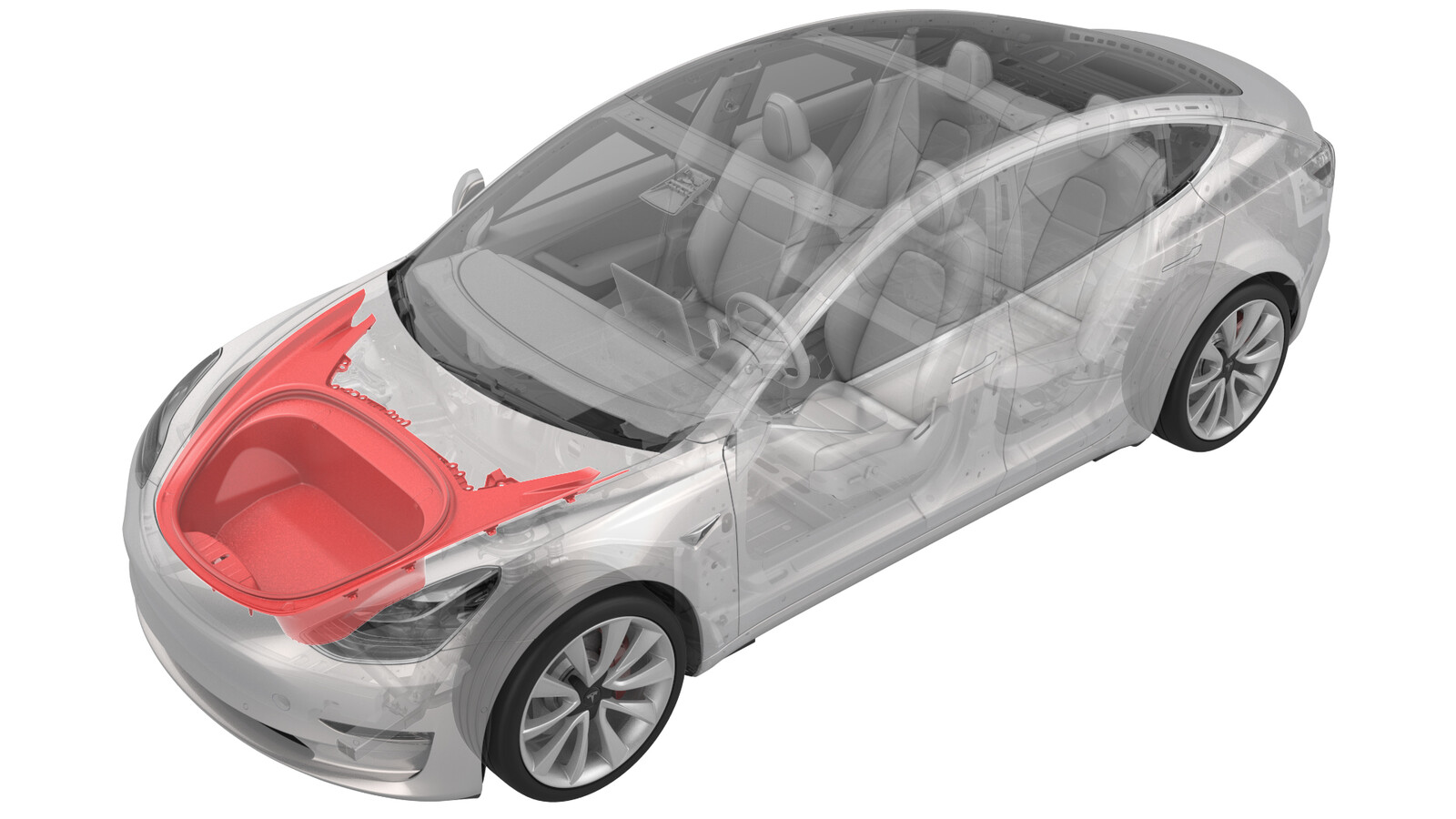

前备箱储物单元（拆卸和更换）

校正代码 15240702 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 4 月 4 日：添加了用于确定高压互锁回路线束分支的布线是否正确，以及是否可能损坏的检查。
  • 2023 年 7 月 6 日：在“安装”部分的第 4 步中添加了一个视频。

扭矩规格

表 1. 扭矩规格： 前备箱储物单元（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
前备箱储物单元至车身紧固件
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  3. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆下前备箱储物单元毡毯。

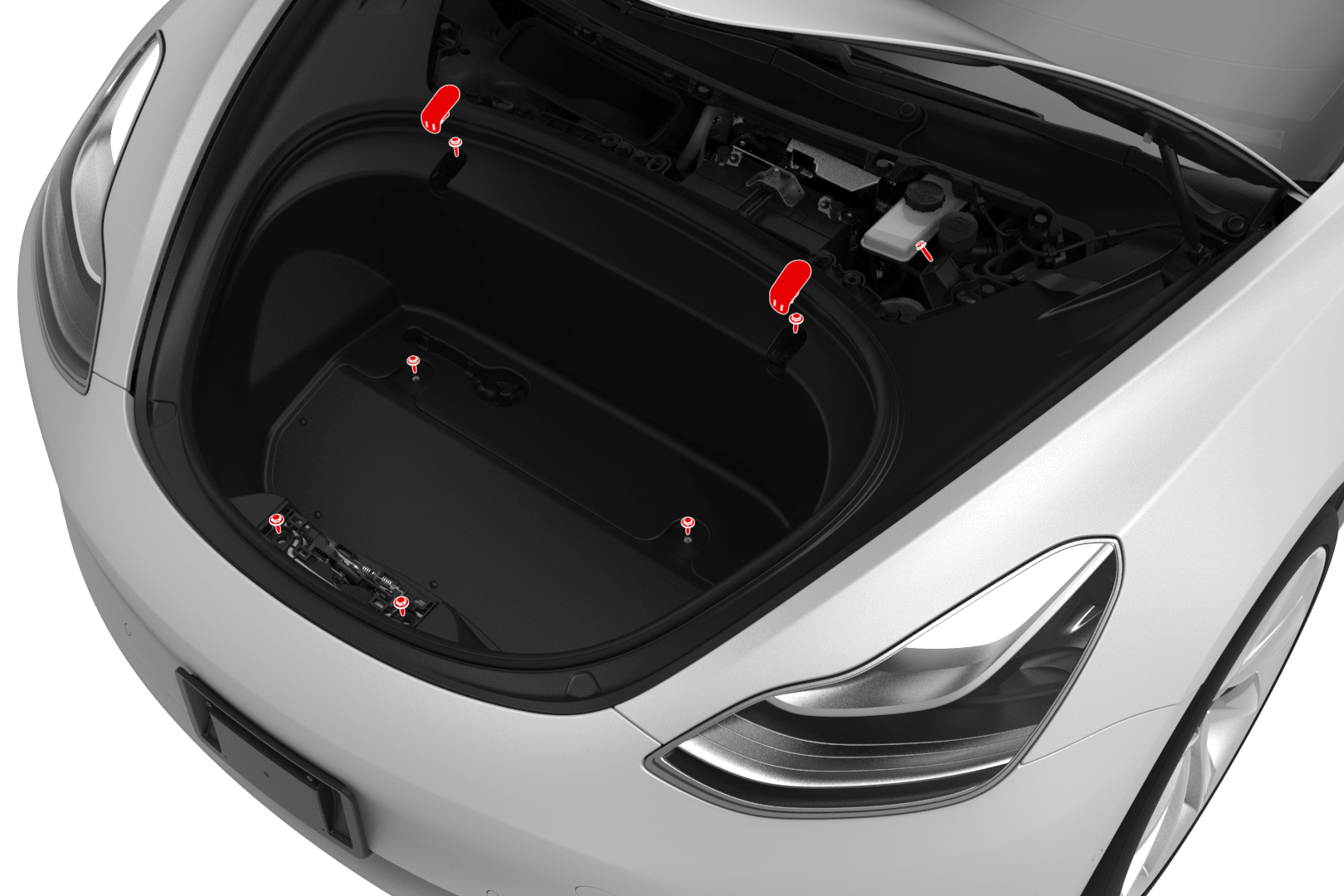

  5. 拆下将前备箱储物单元固定到车辆的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

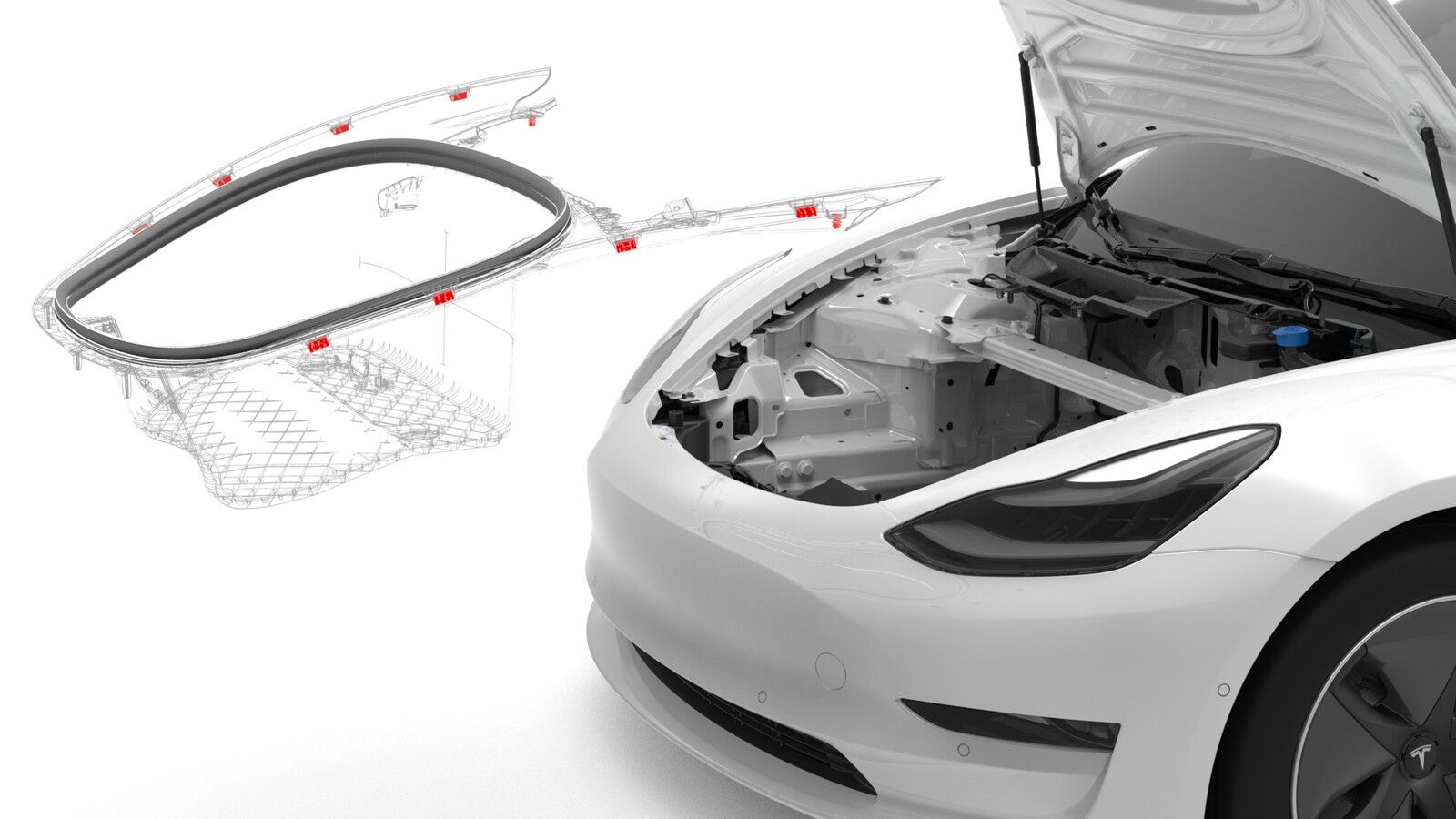

  6. 松开将前备箱储物单元固定到车辆的夹子 (x10)，然后从车上拆下前备箱储物单元。
    注
    如要重新安装前备箱储物单元，请更换所有已损坏或丢失的夹子。
  7. 检查空调压缩机高压线束的高压互锁回路线束分支。
    1. 确保线束连接到左侧减震器塔连接器的部分没有碰到减震器塔支架。

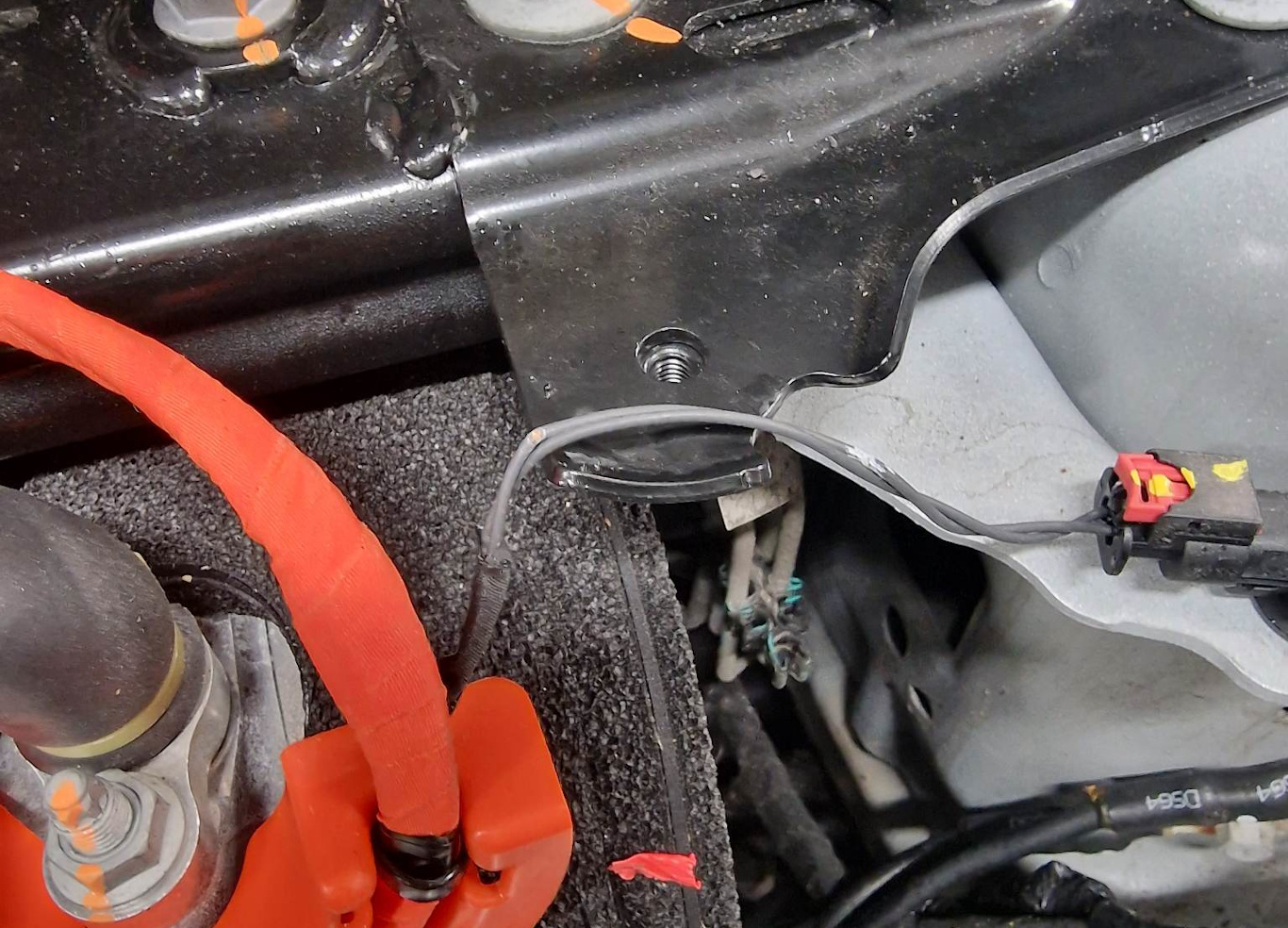

      图 1. 线束在减震塔支架上方布线不当
    2. 检查高压互锁回路线束的状况，确保其未被挤压变形，并且绝缘层未磨损露出裸线。

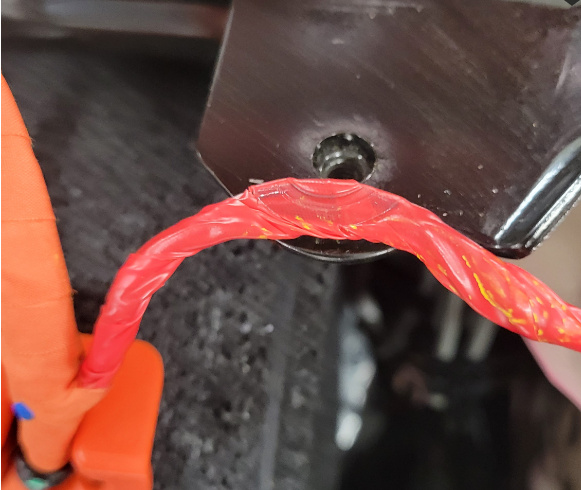

      图 2. 线束被挤压变形

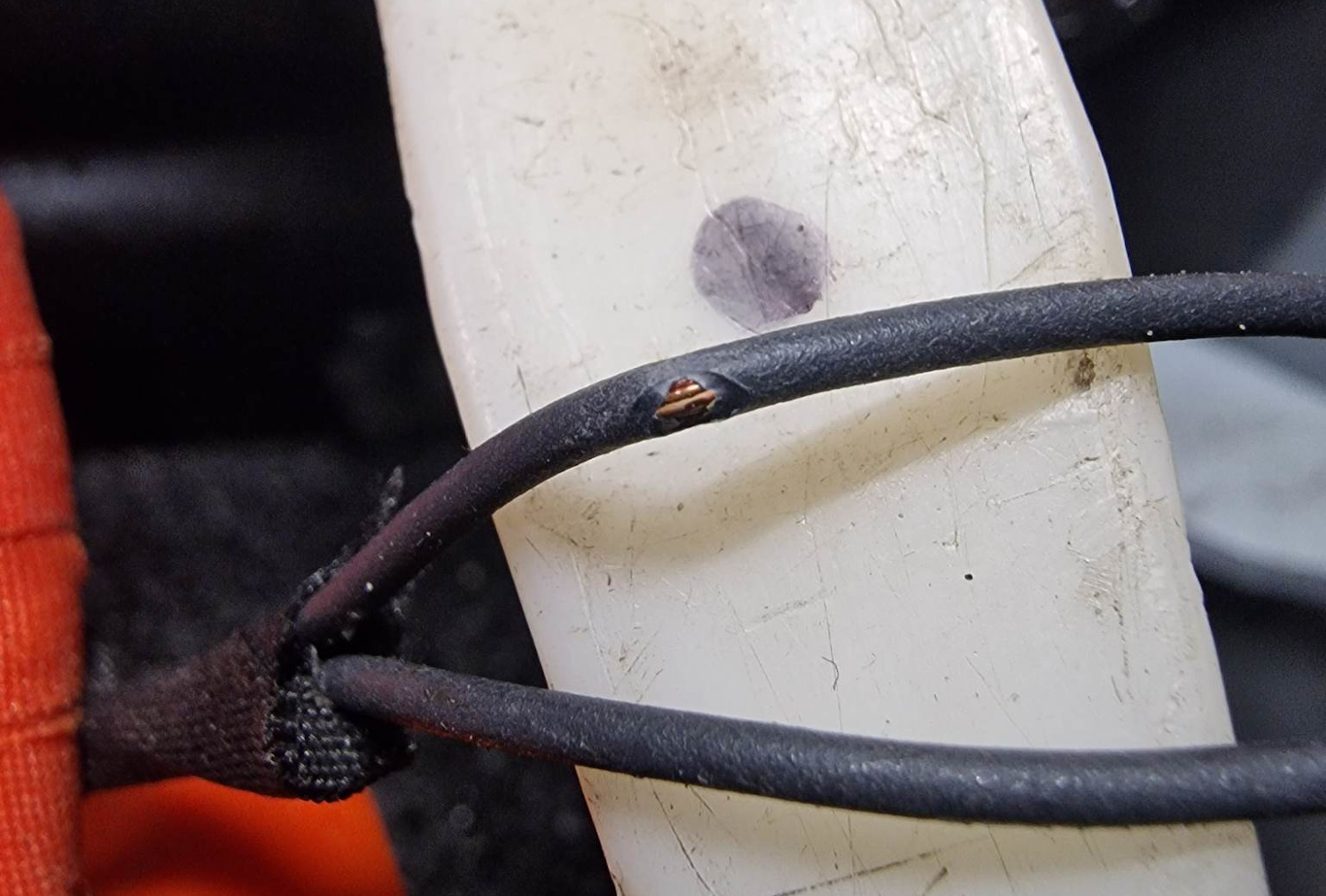

      图 3. 绝缘层磨损
    3. 如果电线损坏，则作为一项单独的活动进行电气线束维修。有关更多信息，请参阅维修文档。
      警告
      确保维修后的线束有足够的松弛度，使 LH 减震塔上的连接器没有应力。
  8. 如果要重新安装相同的前备箱储物单元，则此程序已结束。如果要安装新的前备箱储物单元，请继续执行下一步。

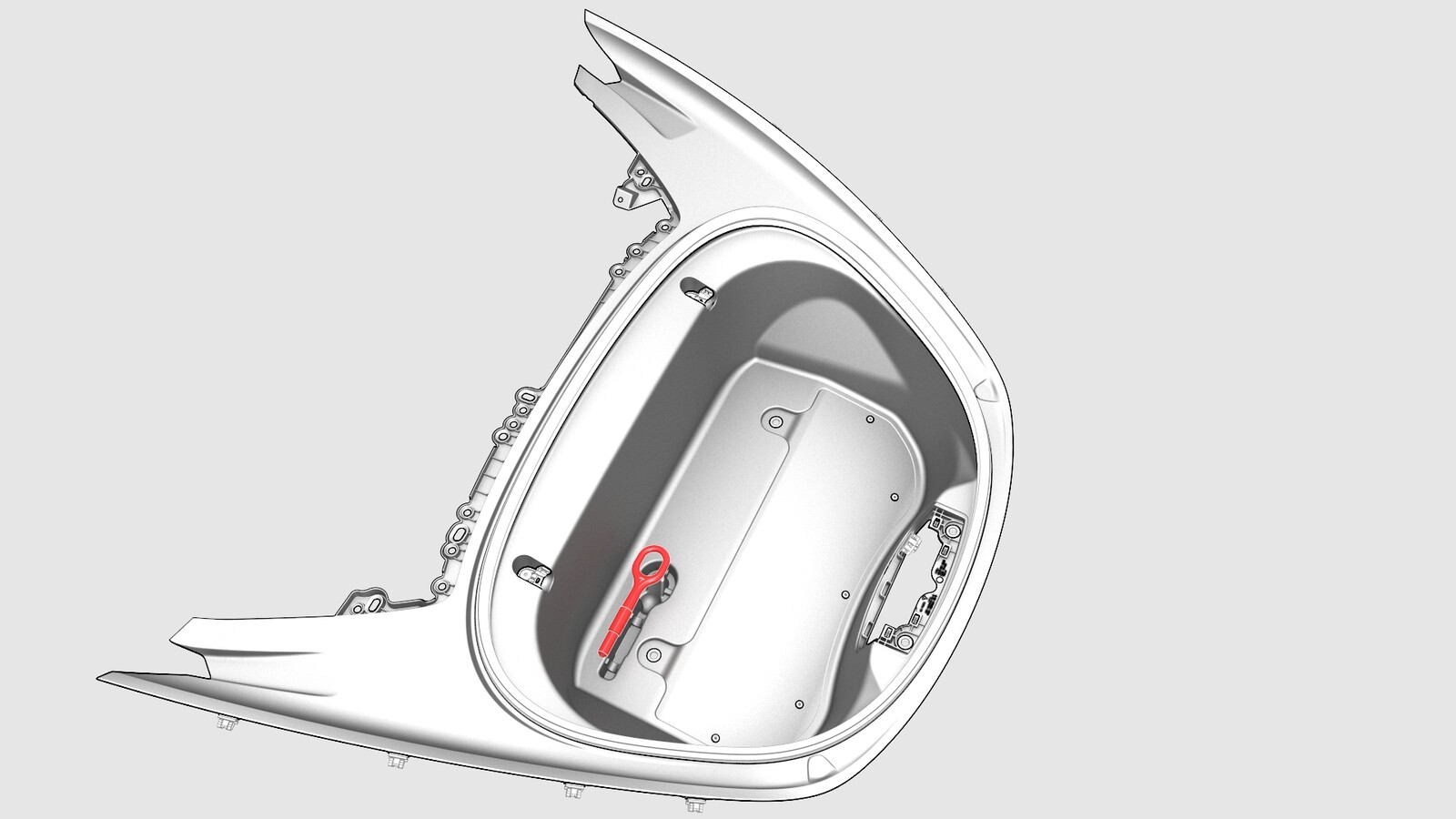

  9. 从前备箱储物单元中拆下拖钩。

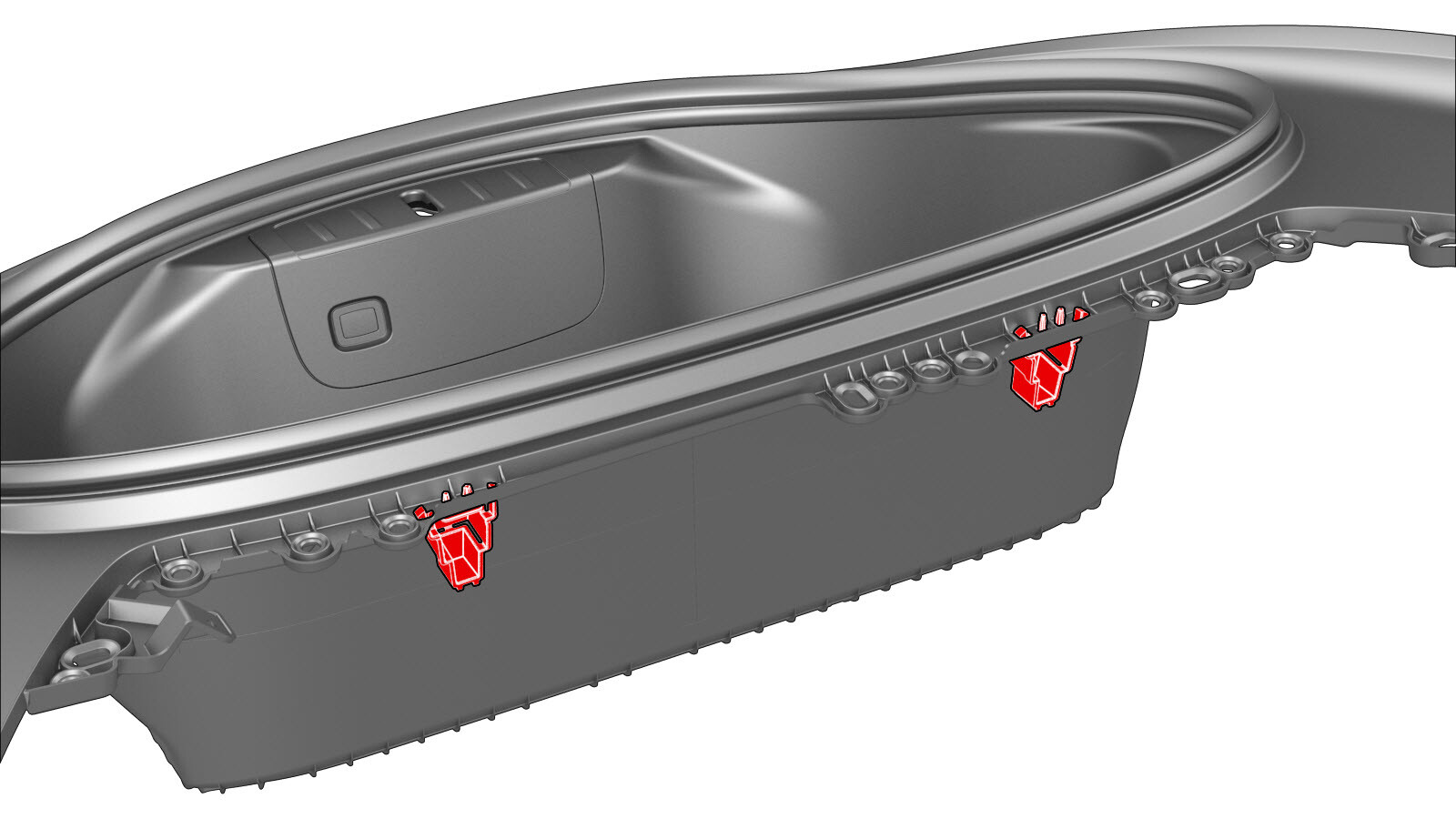

  10. 拆下固定到前备箱储物单元后部的加固夹 (x2)。

安装

  1. 如果要安装相同的前备箱储物单元，请跳至第 4 步。如果要安装新的前备箱储物单元，请继续执行下一步。
  2. 将加固夹 (x2) 安装到前备箱储物单元后部。
  3. 将拖钩安装到前备箱储物单元中。
  4. 确保空调压缩机高压线束的高压互锁回路线束分支布线正确无误，远离减震塔支架，且并未靠在该支架上。

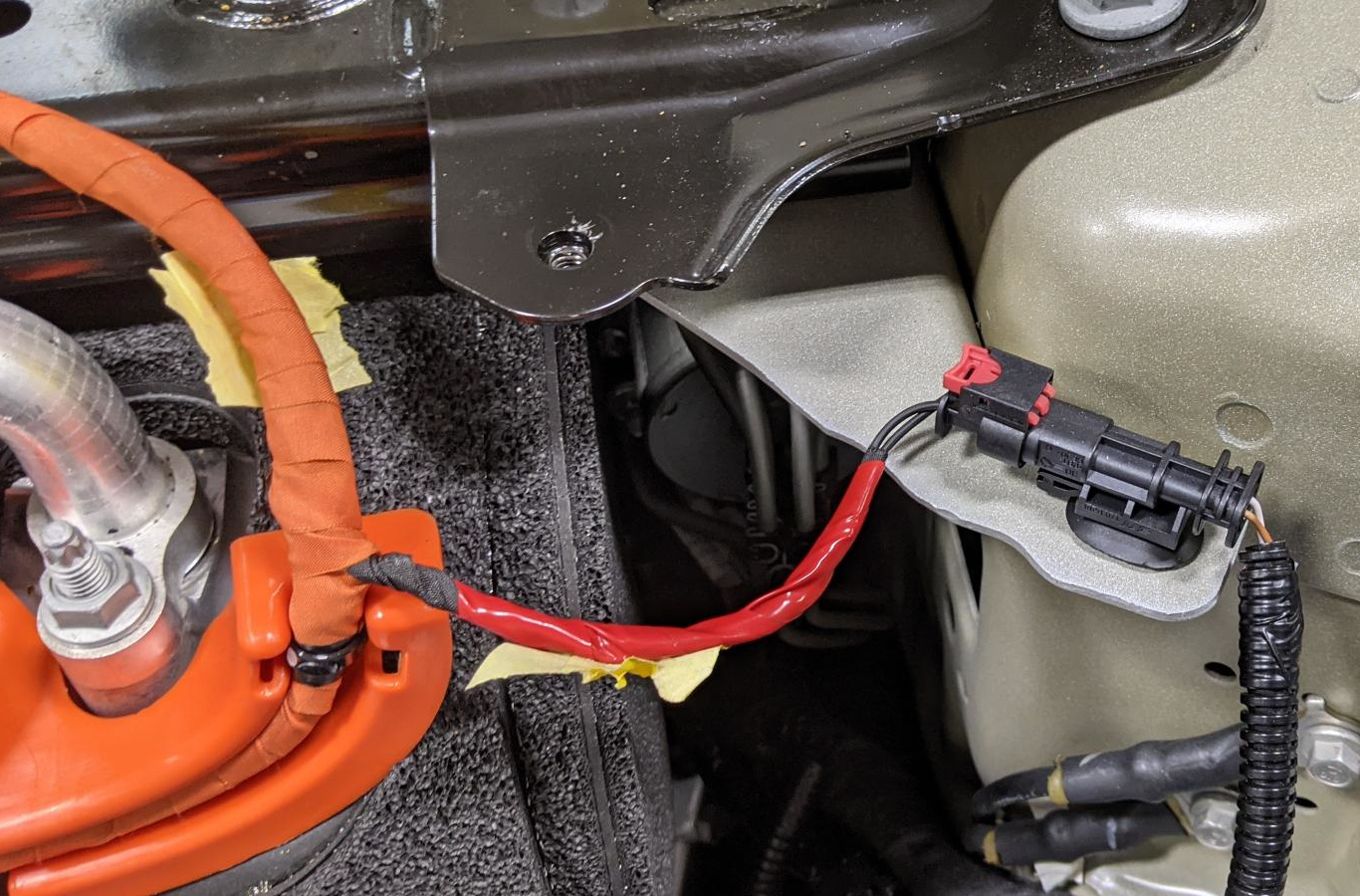

    图 4. 线束布线正确，远离减震塔支架

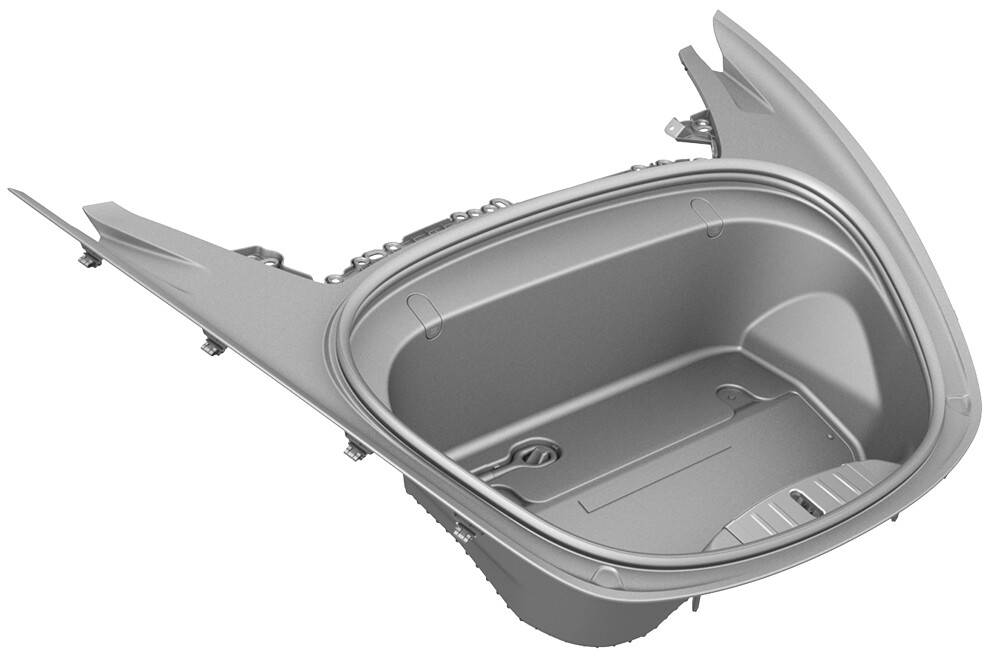

  5. 将前备箱储物单元安装到车辆中，然后紧固将前备箱储物单元固定到车辆的夹子 (x10)。
    注
    确保前备箱储物单元的所有夹子均已锁入。
  6. 安装将前备箱储物单元固定到车辆的螺栓 (x7)。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  7. 用灯检查前备箱盖锁外壳内部是否有异物掉入。如果发现任何异物，请将其取出并确认前备箱盖锁是否正常工作。
  8. 安装前备箱储物单元毡毯。
  9. 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
    警告
    在安装前备箱盖锁盖之前，检查将此盖固定到车身的夹子 (x4) 是否有损坏。如果发现损坏或任何夹子松脱或缺失，请更换新的前备箱盖锁盖，因为前备箱盖锁面板夹子是一个不可维修的零部件。
  10. 安装驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  11. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
