闩锁 - 前备箱盖(单个传动装置系统)(拆卸和更换)

校正代码 11350302 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格闩锁 - 前备箱盖(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱盖闩锁固定到前端支架的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

Informational PurposesAn informational icon, calling your attention
如果未能电动开启前备箱盖锁,请使用前备箱手动工具打开前备箱盖。请参阅https://serviceinnovation.teslamotors.com/tool-profiles-index/TP_1130534-00-A_TOOL,%20FRUNK%20RELEASE,%20MANUAL,%20MODEL%203.pdf
  1. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)

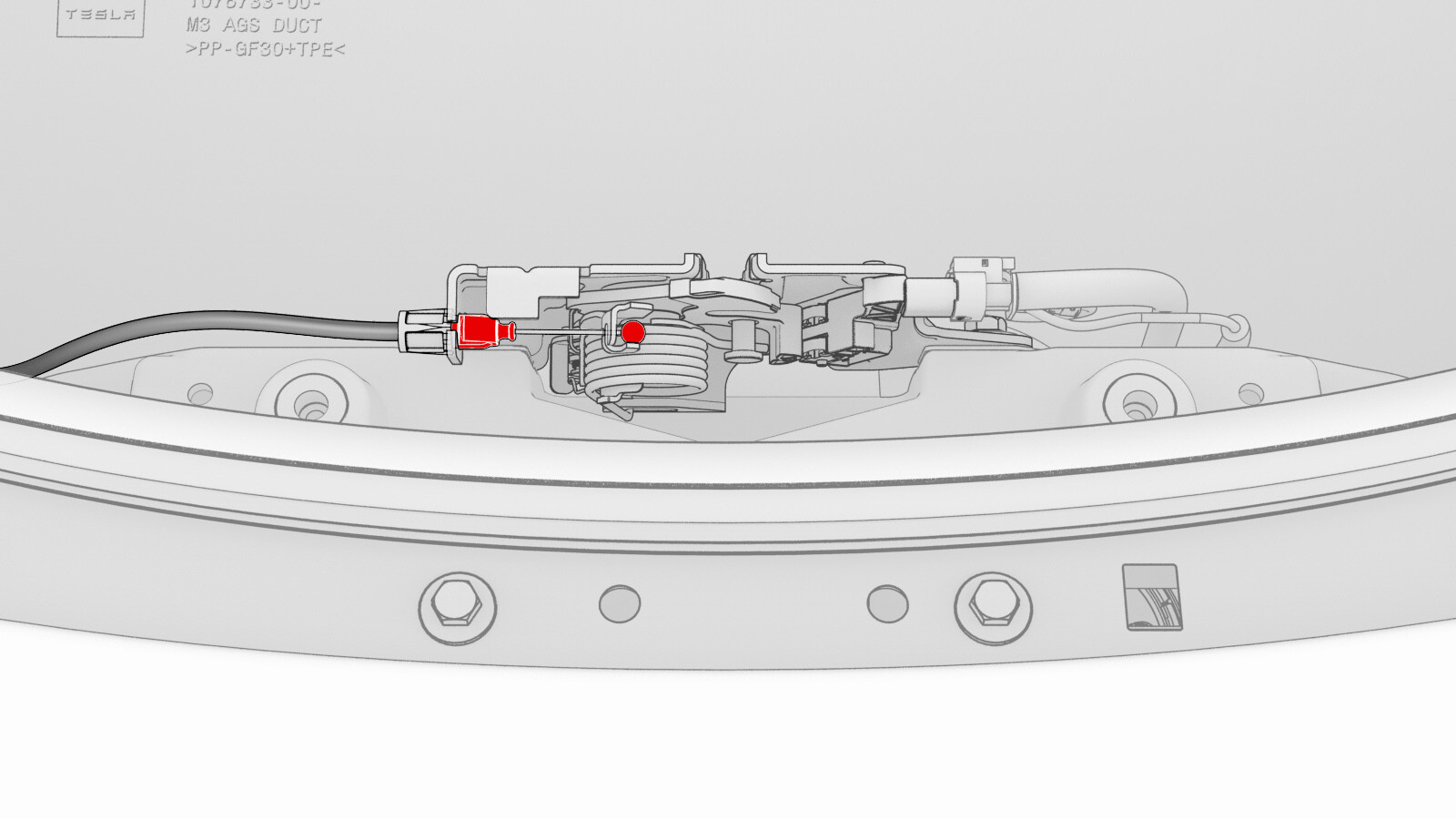

  2. 从前备箱盖锁上松开前备箱盖锁执行机构缆索。
    Informational PurposesAn informational icon, calling your attention
    松开夹子,再从锁臂上拆下执行机构缆索。

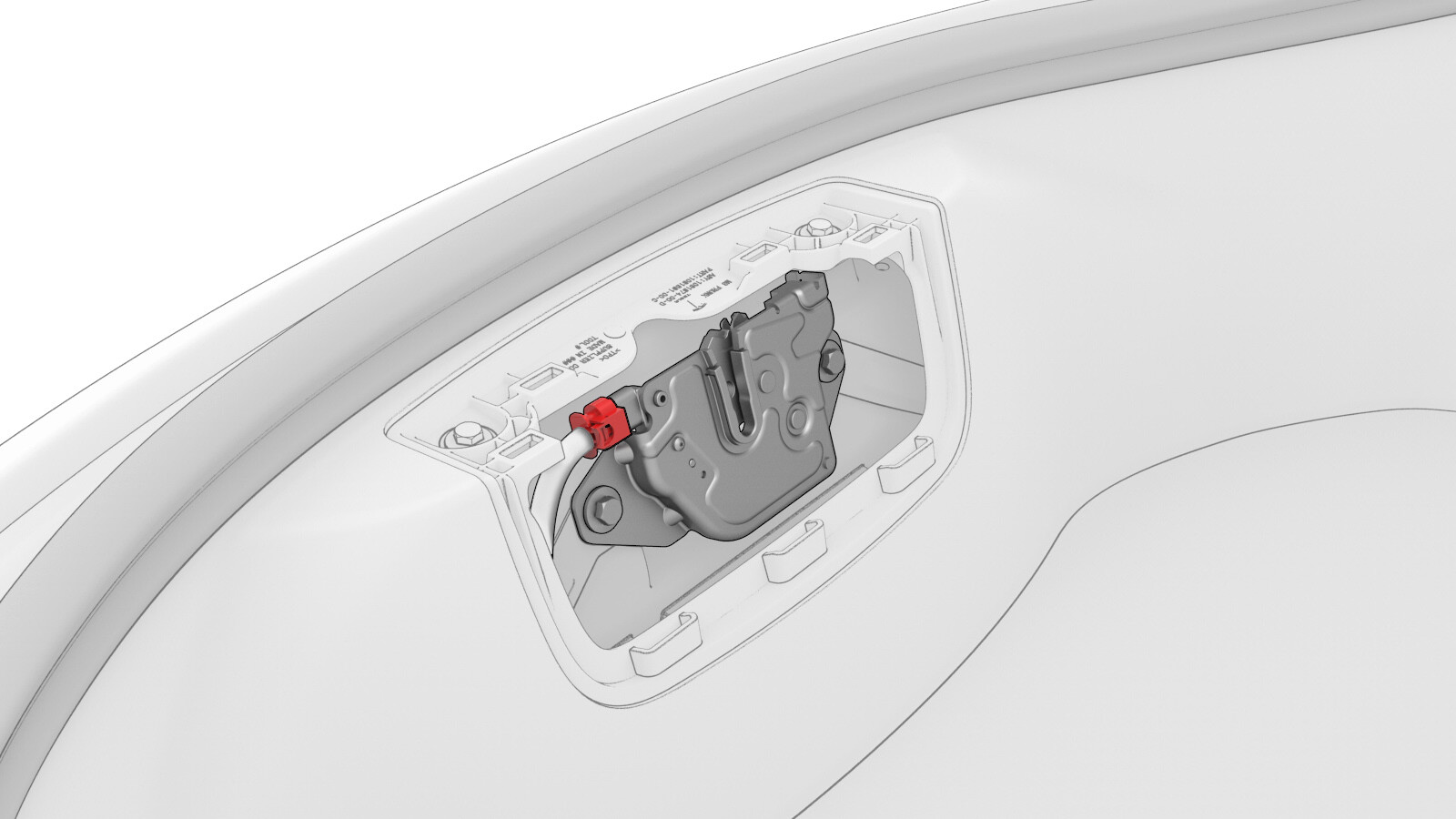

  3. 断开电气线束与前备箱盖锁连接器的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
  4. 使用油性记号笔或遮蔽胶带标记前备箱盖锁的位置。

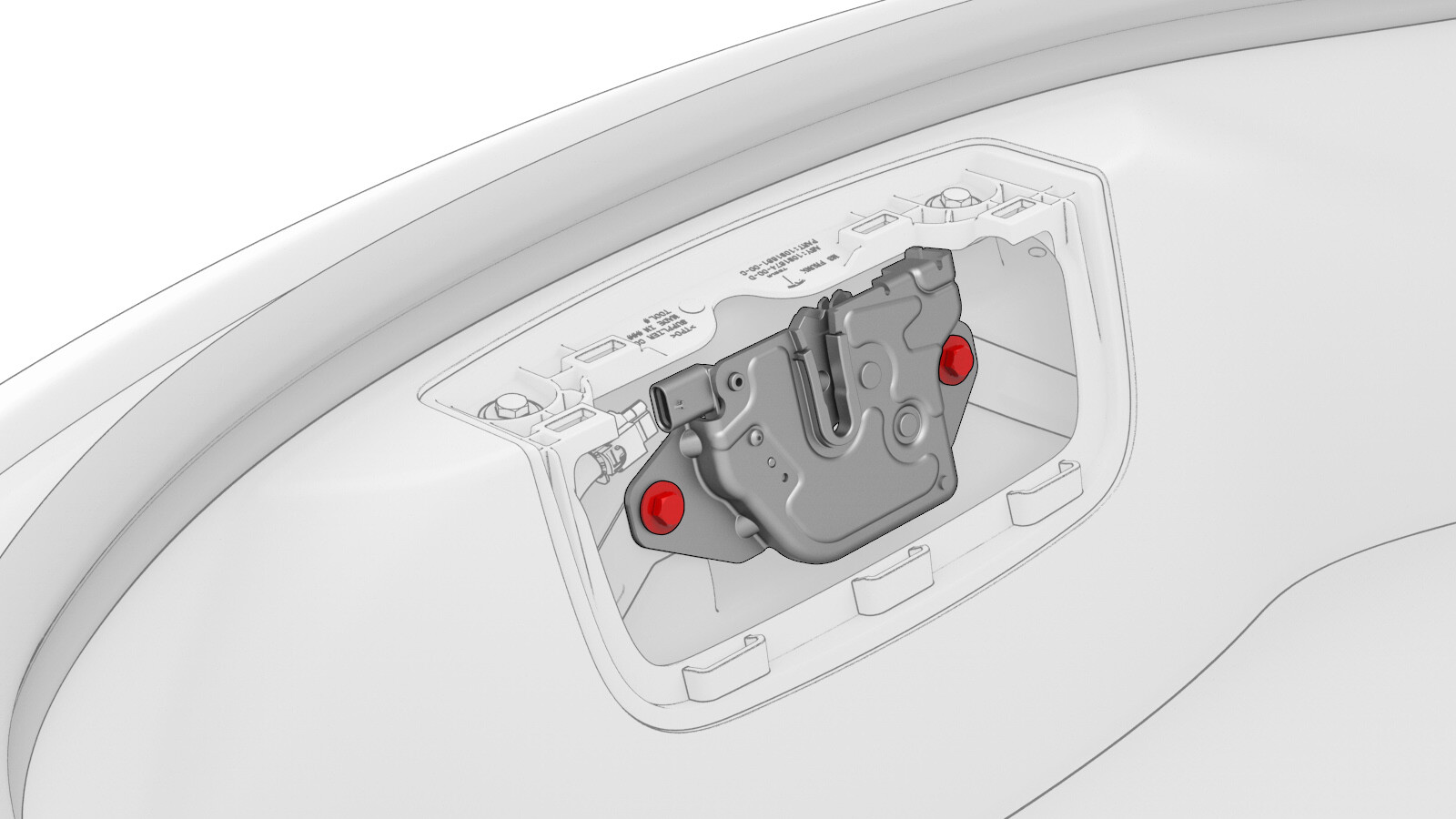

  5. 松开将前备箱盖锁固定到前端支架的螺栓,然后从车上拆下闩锁。
    8 Nm (5.9 lbs-ft)
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手

安装

安装程序与拆卸程序相反,以下各项除外:

在将电气线束连接到前备箱盖锁时: 将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
