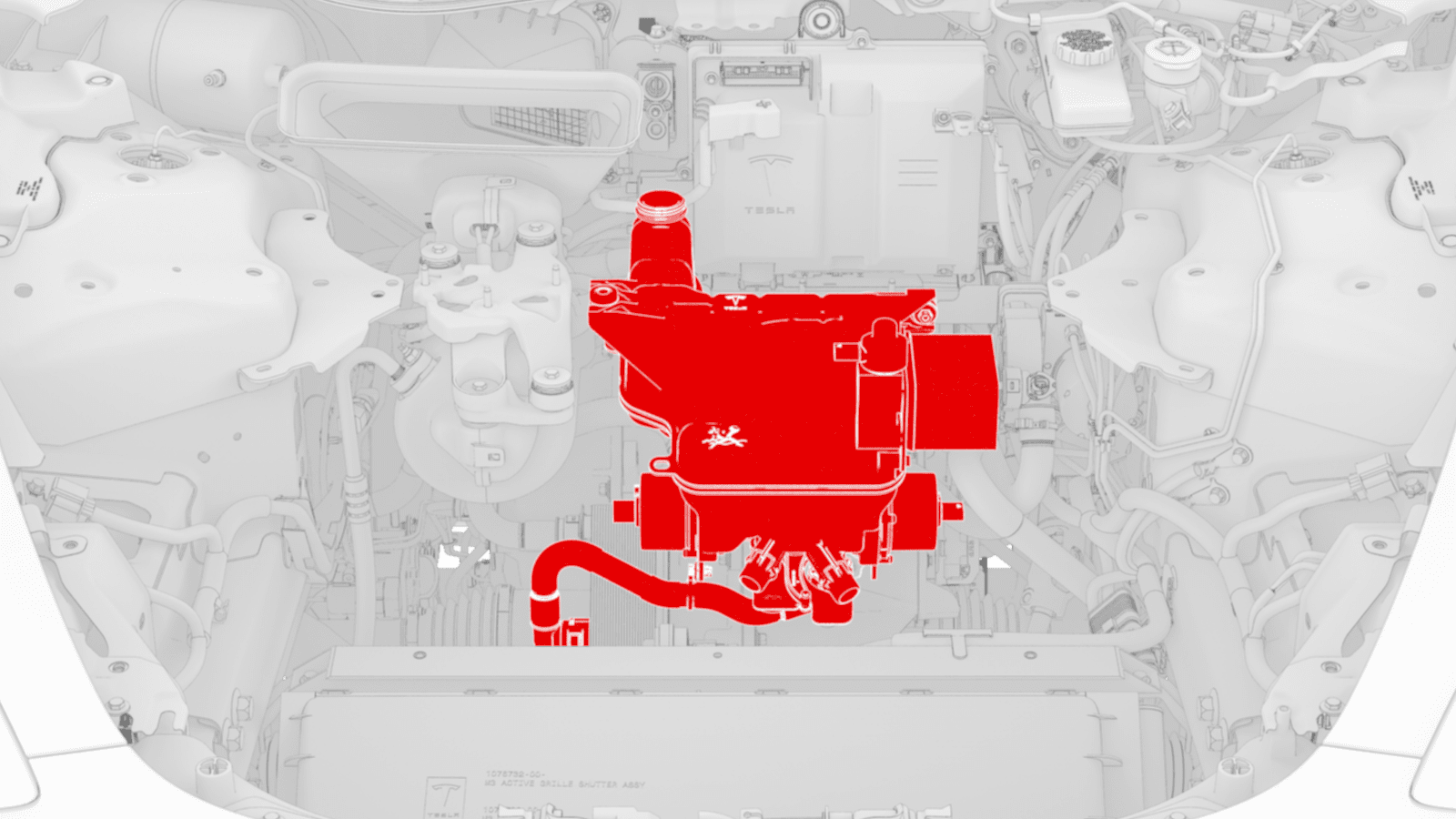

超级瓶(双电机)(拆卸和更换)

校正代码 18301512 2.76 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135762-00-A 冷却软管维修堵头套件,Model 3
  • 2024 年 8 月 21 日:添加了吸入/液体管路接头上的 O 型环零件号 1111740-00-A 和 1111737-00-A。
  • 2024 年 3 月 22 日:更新了冷却液阀自测 Toolbox 例行程序。
  • 2023 年 8 月 14 日:在 12V 电池安装步骤中添加了备注。

拆卸

  1. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  4. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  5. 回收空调制冷剂。请参阅空调制冷剂(回收和重新加注)
    Informational PurposesAn informational icon, calling your attention
    继续此程序,同时回收制冷剂。
  6. 拆下超级瓶瓶盖。
  7. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  8. 拆下 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)
  9. 拆下减震塔支架。请参阅支架 - 减震塔(不带加热泵款)(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    请勿将压缩机机身支架与支柱塔支架分离。
  10. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  11. 部分降下车辆,然后在车辆右前侧的下方放置一个冷却液排放容器。
  12. 如图所示,在热交换器下方安装一个折叠式漏斗。
    Informational PurposesAn informational icon, calling your attention
    确保折叠式漏斗盖住前驱动单元 12V 连接器和转向齿条,并且其所处位置适合接收从热交换器冷却液出口流出的液体。
  13. 松开将前驱动单元热交换器至超级瓶软管连接到热交换器冷却液出口的卡子,然后将冷却液排入冷却液排放容器中。
  14. 堵住前驱动单元热交换器至超级瓶软管,以及热交换器冷却液出口。
  15. 松开卡子并从超级瓶左前侧断开散热器入口软管。
  16. 松开卡子并从超级瓶右前侧断开散热器出口软管。
  17. 断开制冷器与膨胀阀总成软管冷却液温度传感器连接器上的电气线束。
  18. 松开卡子并断开冷却液软管与制冷器与膨胀阀总成的连接。
  19. 断开电气线束与高压电池冷却液泵连接器的连接。
  20. 将电气线束从动力总成冷却液泵连接器上断开。
  21. 断开电气线束与动力总成泵至门槛软管冷却液温度传感器连接器的连接。
    提示: 将超级瓶朝车辆前部倾斜,以便操作。
  22. 松开卡子并从超级瓶右后侧断开动力总成泵至门槛连接器软管。
  23. 松开将吸入/液体管路固定到超级瓶的卡子。
  24. 松开将电气线束固定到超级瓶右侧的夹子。
  25. 断开电气线束与超级瓶液位传感器连接器的连接。
  26. 松开卡子并从超级瓶左后侧断开电池回流软管。
    提示: 将超级瓶朝车辆前部倾斜,以便操作。
  27. 松开将电池回流软管固定到超级瓶的卡子。
  28. 松开将电气线束固定到超级瓶下部左侧的夹子。
    提示: 提起超级瓶,以便操作。
  29. 断开电气线束与五通阀传动装置连接器的连接。
    提示: 提起超级瓶,以便操作。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    继续此程序前,确保制冷剂已完全回收。
  30. 松开将吸入/液体管路固定到制冷器与膨胀阀总成的螺栓,然后将管路从制冷器与膨胀阀总成上拆下。

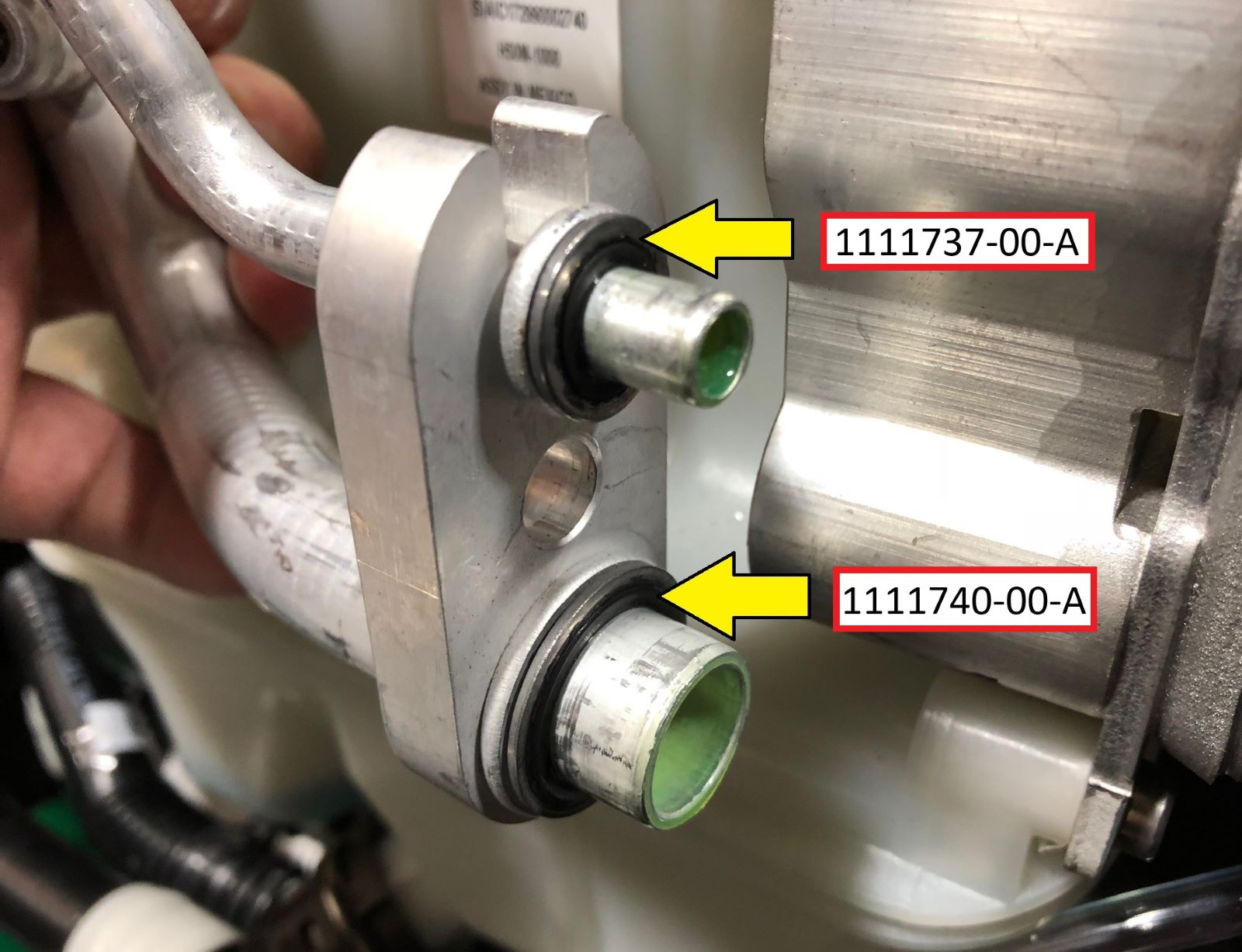

  31. 拆下并弃用吸入/液体管路接头上的 O 型环。
  32. 将超级瓶从车上拆下。

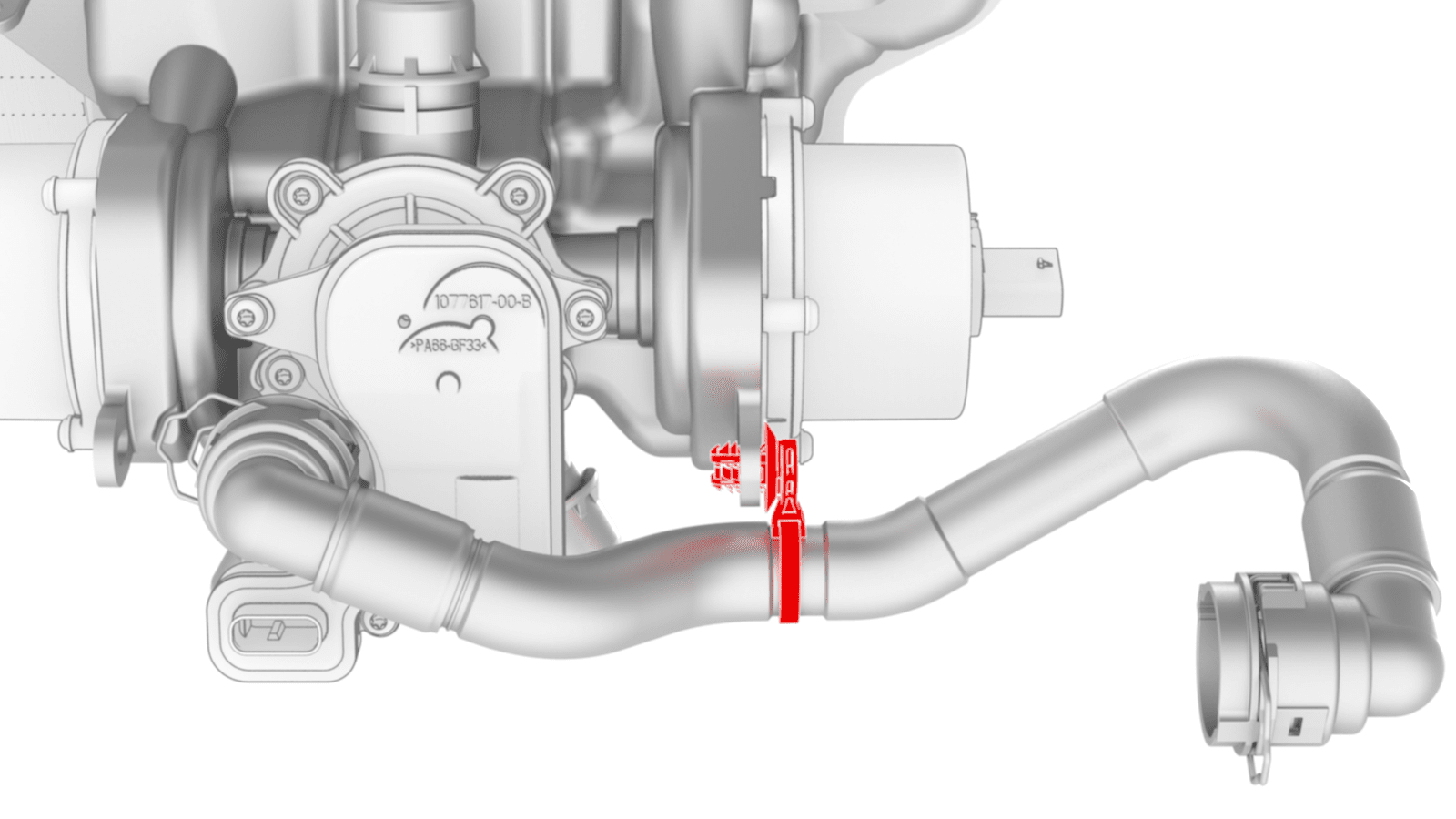

  33. 松开将前驱动单元热交换器至超级瓶软管固定到超级瓶的卡子。

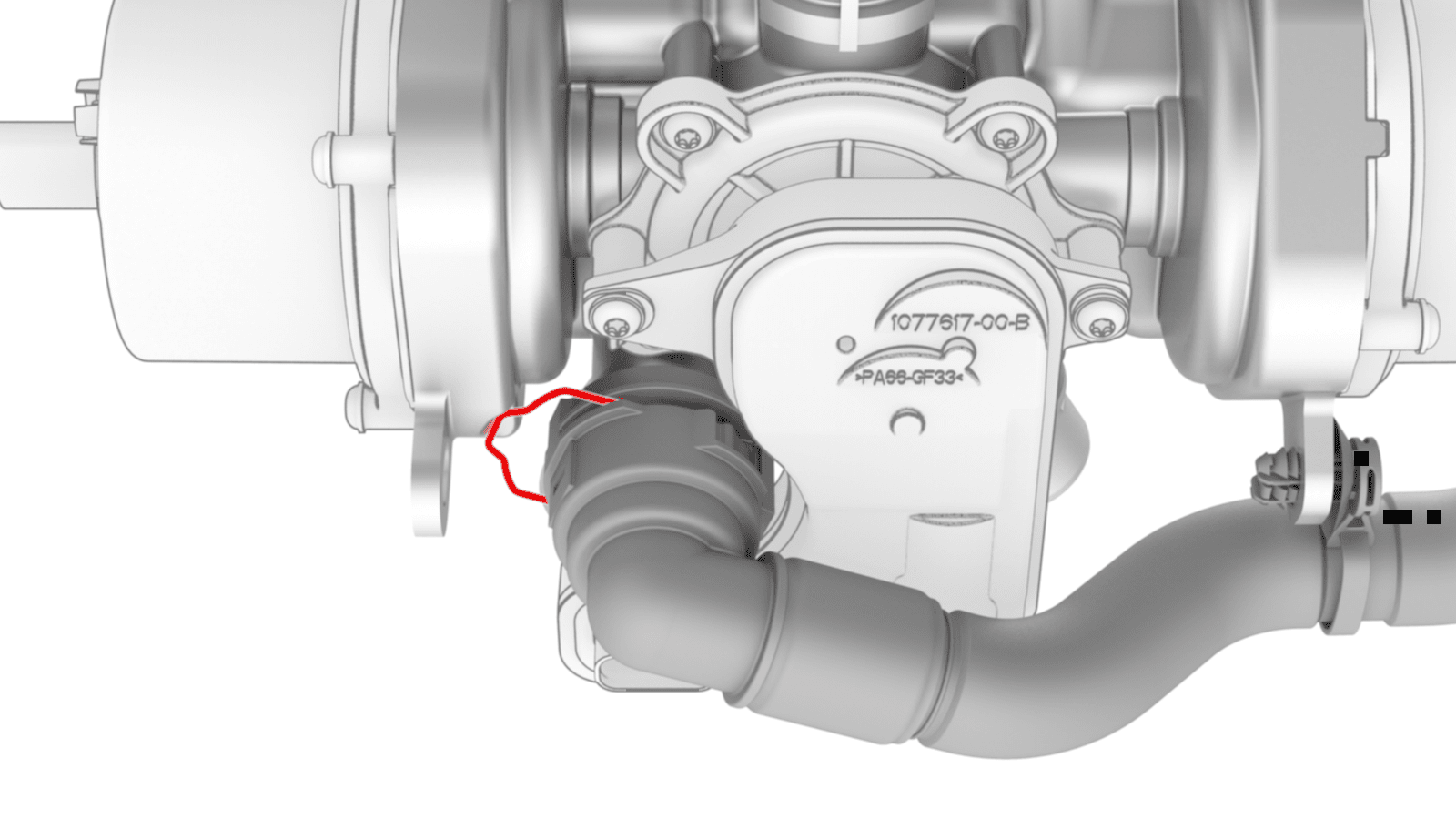

  34. 松开卡子并从超级瓶上断开前驱动单元热交换器至超级瓶软管。

安装

  1. 将前驱动单元热交换器至超级瓶软管连接到超级瓶,然后安装卡子。
  2. 安装将前驱动单元热交换器至超级瓶软管固定到超级瓶的卡子。
  3. 将超级瓶置于车辆中。
  4. 将电气线束连接到五通阀传动装置连接器。
  5. 安装将电气线束固定到超级瓶下部左侧的夹子。
  6. 安装将电池回流软管固定到超级瓶的卡子。
  7. 将电池回流软管连接到超级瓶,然后安装卡子。
  8. 将电气线束连接到超级瓶液位传感器连接器。
  9. 安装将电气线束固定到超级瓶右侧的夹子。
  10. 安装将吸入/液体管路固定到超级瓶的卡子。
  11. 将动力总成泵至门槛连接器软管连接到超级瓶,然后安装卡子。
  12. 将电气线束连接到动力总成泵至门槛连接器软管冷却液温度传感器。
  13. 将电气线束连接到动力总成冷却液泵连接器。
  14. 将电气线束连接到高压电池冷却液泵连接器。
  15. 将冷却液软管连接到制冷器与膨胀阀总成,然后安装卡子。
    Informational PurposesAn informational icon, calling your attention
    在软管上执行推拉测试,以确认软管已完全固定。
  16. 将电气线束连接到制冷器与膨胀阀总成软管冷却液温度传感器。
  17. 将散热器出口软管连接到超级瓶右前侧,然后安装卡子。
  18. 将散热器入口软管连接到超级瓶左前侧,然后安装卡子。
  19. 拆下前驱动单元热交换器至超级瓶软管塞和冷却液端口塞。
  20. 将前驱动单元热交换器至超级瓶软管连接到热交换器,然后安装卡子。
  21. 取走车辆下方的冷却液排放容器,然后安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  22. 向吸入/液体管路接头上安装新 O 型环,将吸入/液体管路接头安装到制冷器与膨胀阀总成中,然后安装将吸入/液体管路固定到制冷器与膨胀阀总成的螺栓。
    22 Nm (16.2 lbs-ft)
  23. 安装减震塔支架。请参阅支架 - 减震塔(不带加热泵款)(拆卸和更换)
  24. 将空调管连接到车辆,然后启动空调真空和泄漏测试。
  25. 安装 12V 电池,但暂时请勿连接 12V 电源。请参阅12V/低压电池(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    12V 电源将在后续步骤中连接。
  26. 空调真空和泄漏测试完成后,再重新加注制冷剂。请参阅空调制冷剂(回收和重新加注)
  27. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  28. 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)
  29. 将充电线缆连接到车辆。
  30. 将装有 Toolbox 的笔记本电脑与车辆相连。
  31. 使用 Toolbox 运行冷却液阀传动装置自测 “TEST-SELF_VCFRONT_X_THERMAL-COOLANT-VALVESearch for routine in ToolboxCoolant Valve Test”。
  32. 在 Toolbox 中,点击TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCESearch for routine in ToolboxThermal System Performance TestThermal / Actions - Test Thermal Performancehv / Front Drive Inverter Replacement - Thermal System Testhv / Rear Drive Inverter Replacement - Thermal System Testhv / Rear Left Drive Inverter Replacement - Thermal System Testhv / Rear Right Drive Inverter Replacement - Thermal System Testhv / Front Drive Unit Replacement - Thermal System Testhv / Rear Drive Unit Replacement - Thermal System Test旁边的 "Play" 按钮,然后选择Run
  33. 热性能测试完成后,从车上断开充电电缆。
  34. 断开笔记本电脑与车辆的连接。
  35. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  36. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  37. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  38. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
