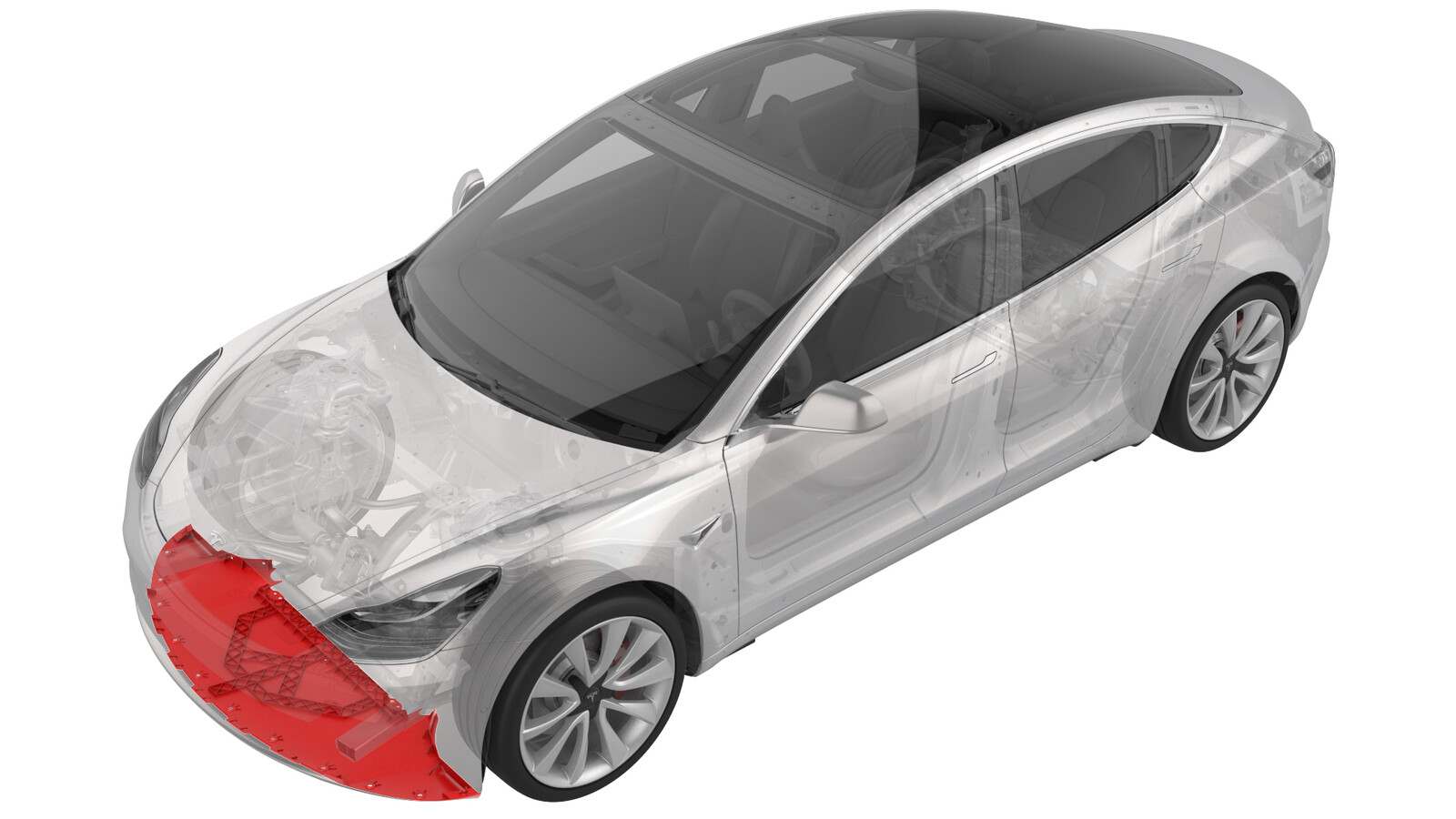

裙板 - 前饰板(拆卸和更换)

校正代码 10012202 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

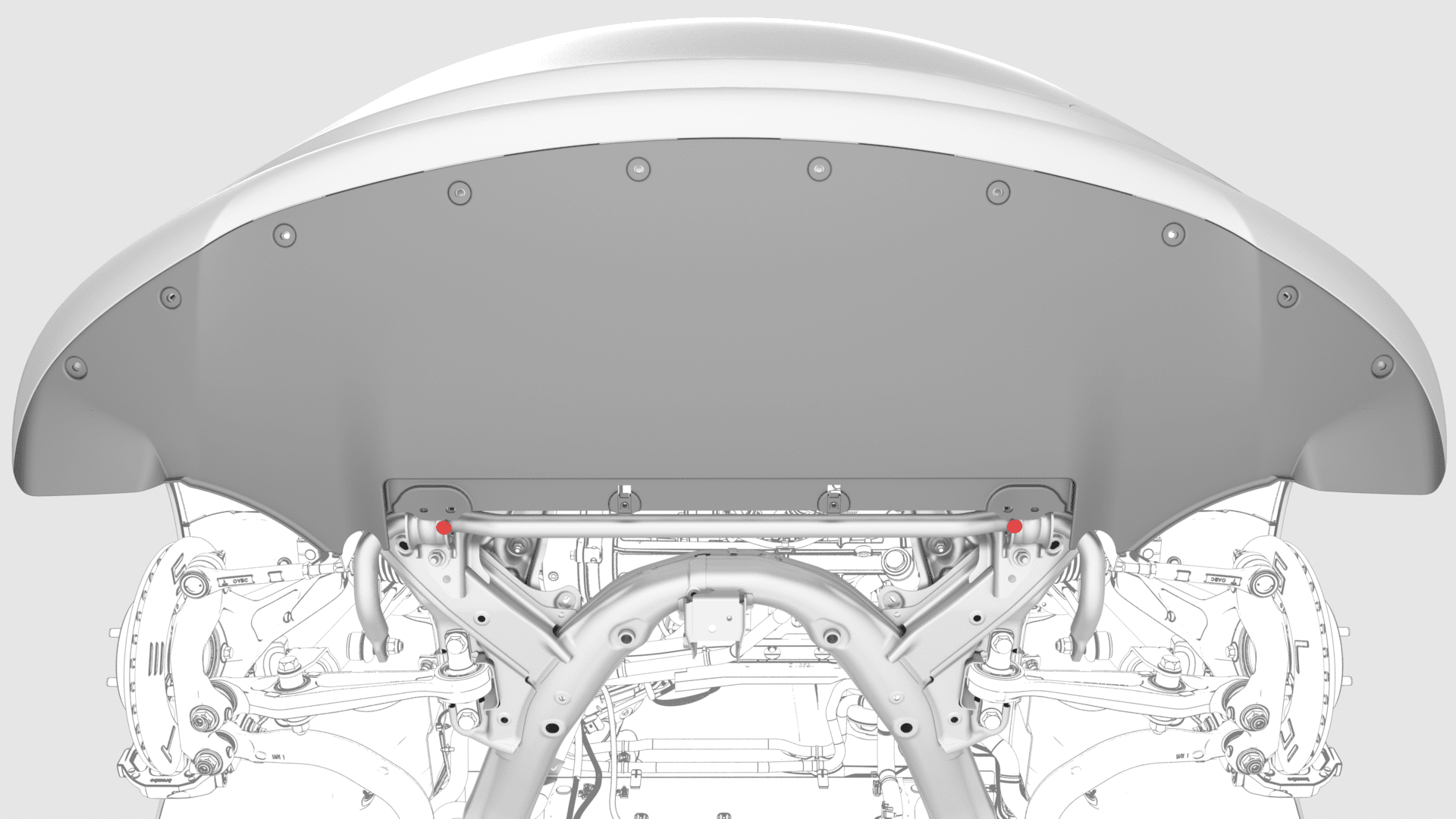

  2. 松开将裙板固定到平衡杆支架的夹子 (x2)。
  3. 拆下将平衡杆 LH 和 RH 侧固定到轮毂内侧的推式夹 (x4)。
    Informational PurposesAn informational icon, calling your attention
    按需拆下外侧夹子,以方便处理轮毂内衬后侧的螺母。

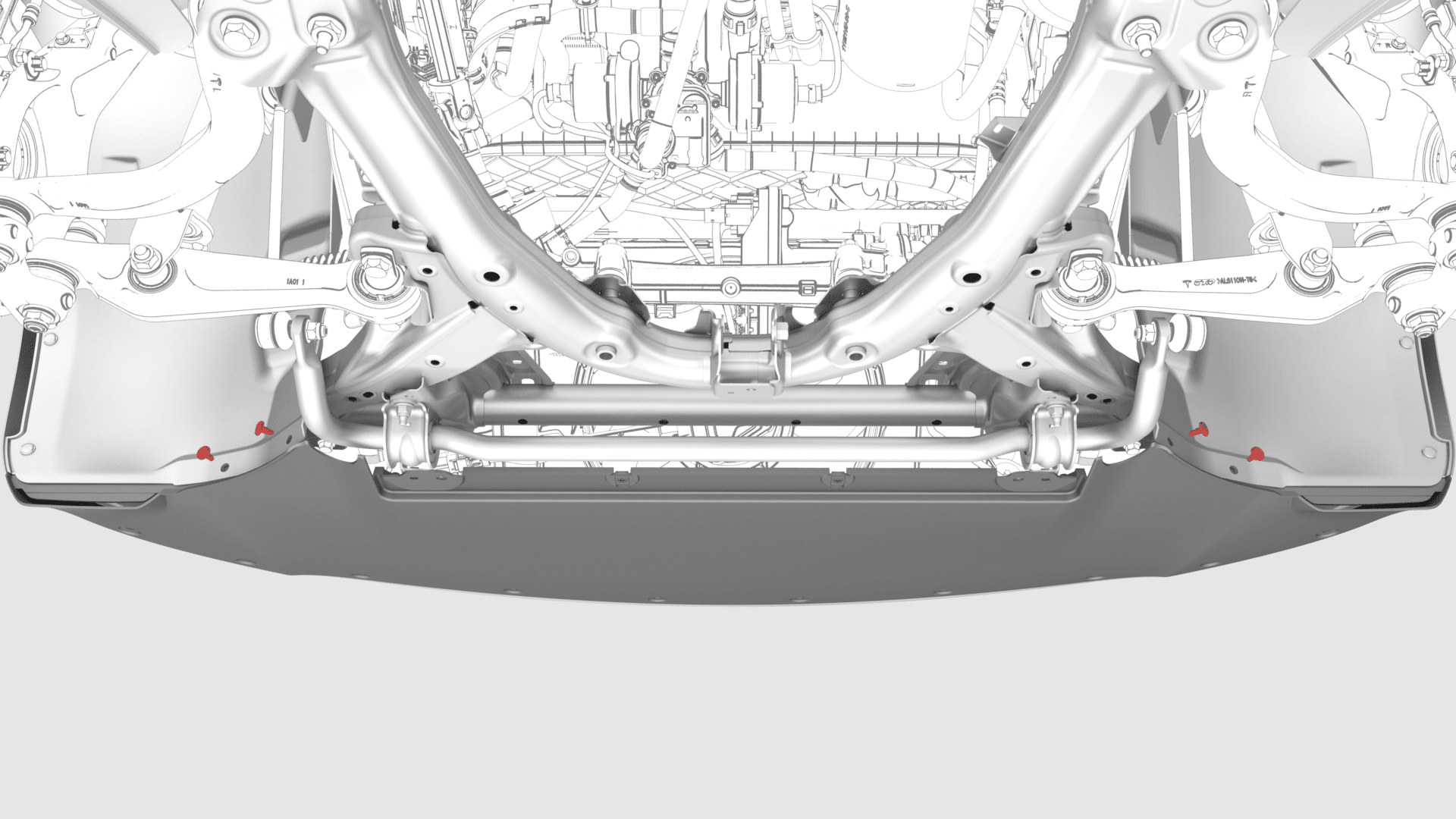

  4. 拆下位于裙板 LH 和 RH 角落处的螺母 (x2)。
    Informational PurposesAn informational icon, calling your attention
    可从轮毂内衬前侧的后部处理螺母。

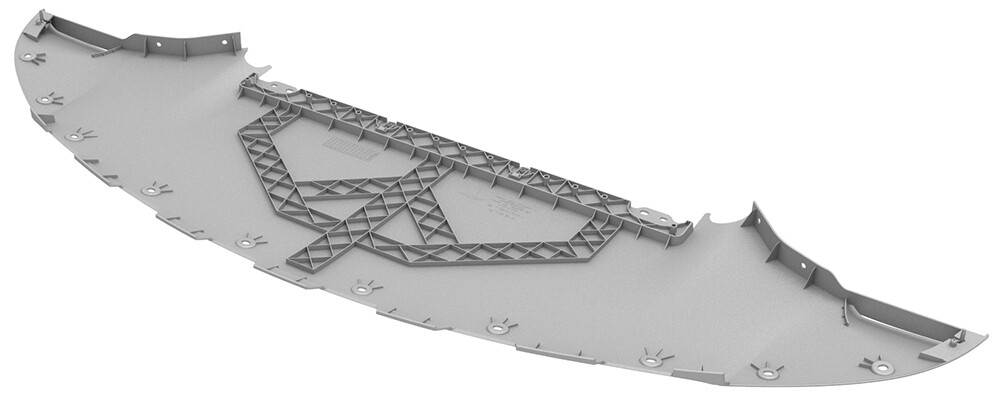

  5. 拆下将裙板固定到前饰板的推式夹 (x10),然后从车上拆下裙板。
    Informational PurposesAn informational icon, calling your attention
    先从中央部分拆下夹子,然后再向外处理。

安装

安装程序与拆卸程序相反。

  1. 将裙板安装到前饰板,然后安装将裙板固定到饰板的推式夹 (x10)。
    Informational PurposesAn informational icon, calling your attention
    先拧紧最左侧和最右侧的夹子,然后向内处理。
  2. 安装位于裙板 LH 和 RH 角落处的螺母 (x2)。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    可从轮毂内衬前侧的后部处理螺母。
  3. 安装将平衡杆 LH 和 RH 侧固定到轮毂内侧的推式夹 (x4)。
    Informational PurposesAn informational icon, calling your attention
    如果之前拆下了外侧夹子,此时请安装。
  4. 拧紧将裙板固定到平衡杆支架的夹子 (x2)。
  5. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
