滑板- 中纵梁 - 高压电池 (RWD)（拆卸和更换）

校正代码 16102602 1.26 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-01-23: 更新了中间滑板盖螺栓的扭矩。
  • 2023 年 10 月 24 日：更新了中梁滑板走向相关步骤。
设备：
  • 1140311-00-A Lever Lock, HV Connector, Model 3
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

拆卸

  1. 执行车辆电气绝缘程序。请参阅 车辆高压禁用程序。
  2. 拆下高压电池前滑板。请参阅 滑板 - 高压电池 - 前部（拆卸和更换）。
  3. 断开正温度系数加热器高压电气线束，然后将正温度系数加热器高压电气线束从连接器支架上拆下。
  4. 断开空调压缩机高压电气线束，然后将空调压缩机高压电气线束从连接器支架上拆下。
  5. 在高压电池 LH 前侧下方放置冷却液排出容器。
  6. 松开夹子，断开高压电池 RH 电源歧管与高压电池 LH 电源歧管的连接，然后立刻堵塞外螺纹接头和内螺纹接头。
  7. 松开将正温度系数加热器和空调压缩机电气线束支架固定到高压电池前部的夹子，然后将支架从电池上分离。
  8. 拆下高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
  9. 松开将高压电池 RH 内部回路软管固定到高压电池的夹子。
  10. 在高压电池 RH 后侧下方放置冷却液排出容器。
  11. 松开夹子，然后断开 RH 高压电池内侧返回管与高压电池盘式外壳的连接。
  12. 立即插接外螺纹接头和内螺纹接头。
  13. 取走车辆下方的冷却液排放容器。
  14. 拆下将后驱动电机高压电气线束支架固定到高压电池的螺母。
  15. 滑动释放装置，解锁后驱动电机至高压电池线束处的高压电池后驱动电机连接器把手。
  16. 将高压电池后驱动电机连接器把手抬至最高处。
  17. 将高压电池后驱动电机连接器从高压电池接头上拆下。
  18. 滑动释放装置解锁在锁定位置的高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器把手以及空调压缩机至高压电池线束。
  19. 将高压电池正温度系数加热器和空调压缩机连接器上的把手抬至最高处。
  20. 将高压电池正温度系数加热器和空调压缩机连接器从高压电池接头上拆下。
  21. 松开将正温度系数加热器和空调压缩机电气线束盖板固定到高压电池后部的卡子。
  22. 如果需要拆卸中梁滑板以更换高压线束，请使用油性记号笔在滑板前端做个 “F” 标记。
    注
    部分中梁滑板的压铸件上铭刻有指示前端的箭头。
  23. 在助手的帮助下，拆下将中梁滑板固定到高压电池的螺栓 (x6)。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
  24. 从车辆上拆下中梁滑板。
  25. 更换中梁滑板时，将要安装的滑板放在刚才拆卸的滑板旁边，然后对齐螺栓孔（6 个）。
    注
    滑板看起来是对称的，但其实不是。
    注
    同时请确认压铸在滑板上的前端指示箭头也是并列的。
  26. 拆卸高压电池中梁滑板前部盖板。
  27. 拆卸高压电池中梁滑板后部盖板。

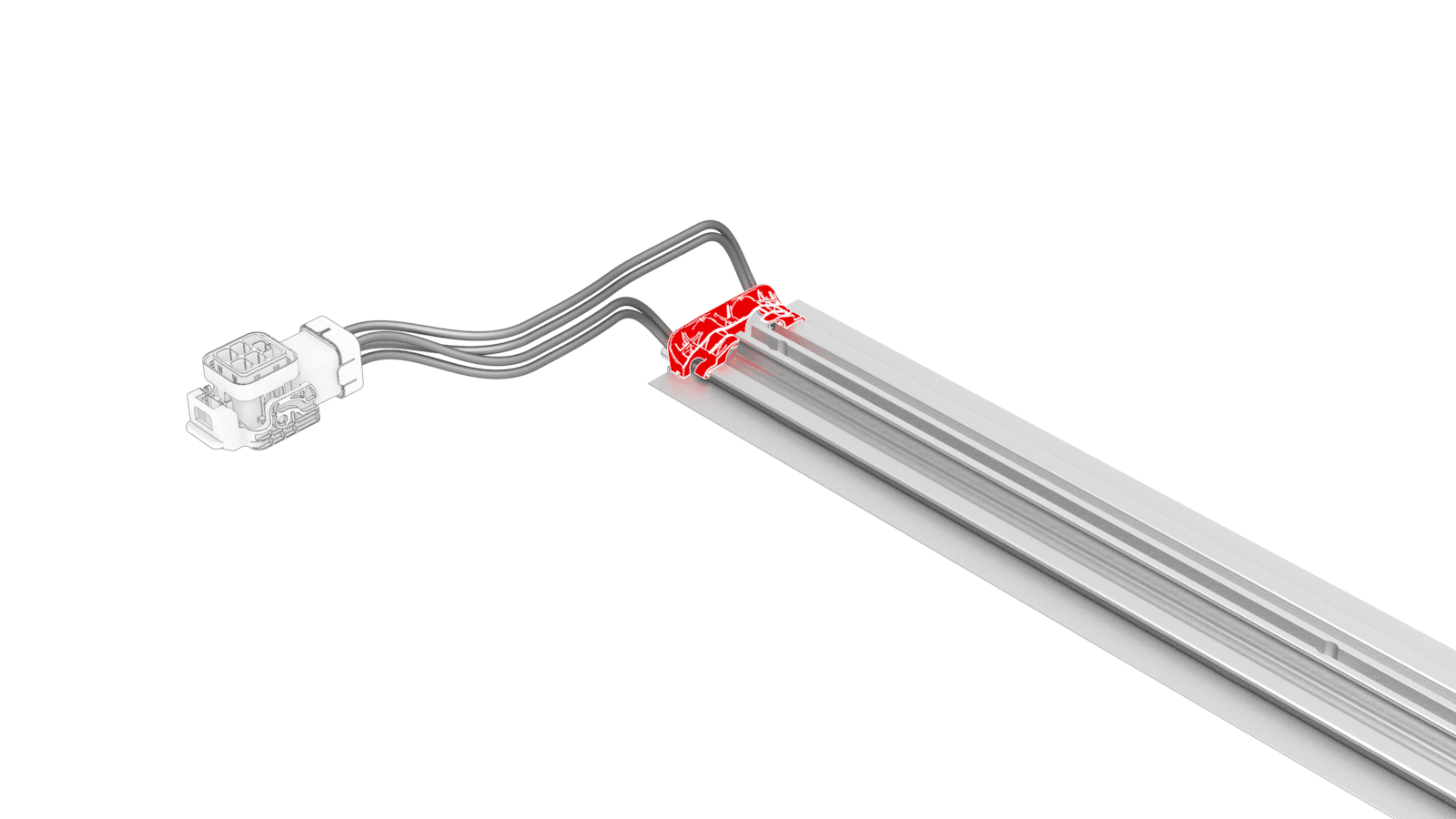

  28. 将正温度系数加热器和空调压缩机电气线束从高压电池中梁滑板侧部拆下。

安装

  1. 将正温度系数加热器和空调压缩机电气线束安装到高压电池中梁滑板侧部。
    注
    线束带有 2 个连接器的一端应插入中梁滑板前端。
    注
    部分中梁滑板的压铸件上铭刻有指示前端的箭头。
  2. 安装高压电池中梁滑板后部盖板。
  3. 安装高压电池中梁滑板前部盖板。
  4. 在协助下，将中梁滑板安装到高压电池。
    注
    中梁滑板带有 2 个连接器的一端应插入车辆前部。
  5. 安装将中梁滑板固定到高压电池的螺栓。
    35 Nm (25.8 lbs-ft)
    32 Nm (23.6 lbs-ft)
    注
    将中间的 4 个长螺栓紧固至 35 Nm，侧面的 2 个短螺栓紧固至 32 Nm。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
  6. 如果尚未进行标记，则请用油性记号笔在中梁滑板前端做个 “F” 标记。
  7. 紧固将正温度系数加热器和空调压缩机电气线束盖板固定到高压电池后部的卡子。
  8. 完全抬起高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器把手以及空调压缩机至高压电池线束。
  9. 用双手将高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器以及空调压缩机至高压电池线束牢固连接到高压电池接头。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  10. 将高压电池正温度系数加热器和空调压缩机连接器按压到高压电池接头上，同时将把手降至最低处。
    警告
    确保把手在降下时不扭结。
  11. 滑动释放装置，将高压电池正温度系数加热器和空调压缩机连接器把手锁定在固定位置。
  12. 确认高压电池正温度系数加热器和空调压缩机连接器完全就位，然后比对连接器两侧，确保正确固定到位。
    注
    连接器就位不当可能在日后导致连接器损坏和正温度系数加热器或空调压缩机故障。
  13. 将后驱动电机至高压电池线束的高压电池后驱动电机连接器把手抬至最高处。
  14. 将高压连接器专用工具安装到高压电池后驱动电机连接器上。
  15. 用双手将后驱动电机至高压电池线束的高压电池后驱动电机连接器牢固连接到高压电池接头上。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  16. 从高压电池后驱动电机连接器上拆下高压连接器专用工具。
  17. 将高压电池后驱动电机连接器按压至高压电池接头上，同时将把手降至最低处。
    警告
    确保把手在降下时不扭结。
  18. 滑动释放装置，将高压电池后驱动电机连接器把手锁定在固定位置。
  19. 确认高压电池后驱动电机连接器完全就位，然后比对连接器两侧，确保正确固定到位。
    注
    连接器就位不当可能在日后导致连接器损坏和后驱动电机故障。
  20. 安装将后驱动电机高压电气线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
  21. 在高压电池 RH 后侧下方放置冷却液排出容器。
  22. 从外螺纹接头和内螺纹接头上拆下螺塞，将 RH 内侧高压电池回路软管快速连接到高压电池盘式外壳，然后扣紧夹子。
  23. 从高压电池 RH 后侧下方移走冷却液排出容器。
  24. 紧固将 RH 内侧高压电池回路软管固定到高压电池的夹子。
  25. 安装高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
  26. 将冷却液排放容器放置在高压电池左前侧。
  27. 将正温度系数加热器和空调压缩机电气线束支架安装到高压电池前部，然后紧固将支架连接到高压电池的卡子。
  28. 从高压电池 RH 电源歧管和高压电池 LH 电源歧管上拆下螺塞，立刻连接外螺纹接头和内螺纹接头，然后扣紧夹子。
  29. 将空调高压电气线束安装到连接器支架，然后连接空调高压电气线束。
  30. 将正温度系数加热器高压电气线束安装到连接器支架，然后连接正温度系数加热器高压电气线束。
  31. 安装高压电池前滑板。请参阅 滑板 - 高压电池 - 前部（拆卸和更换）。
  32. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  33. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
