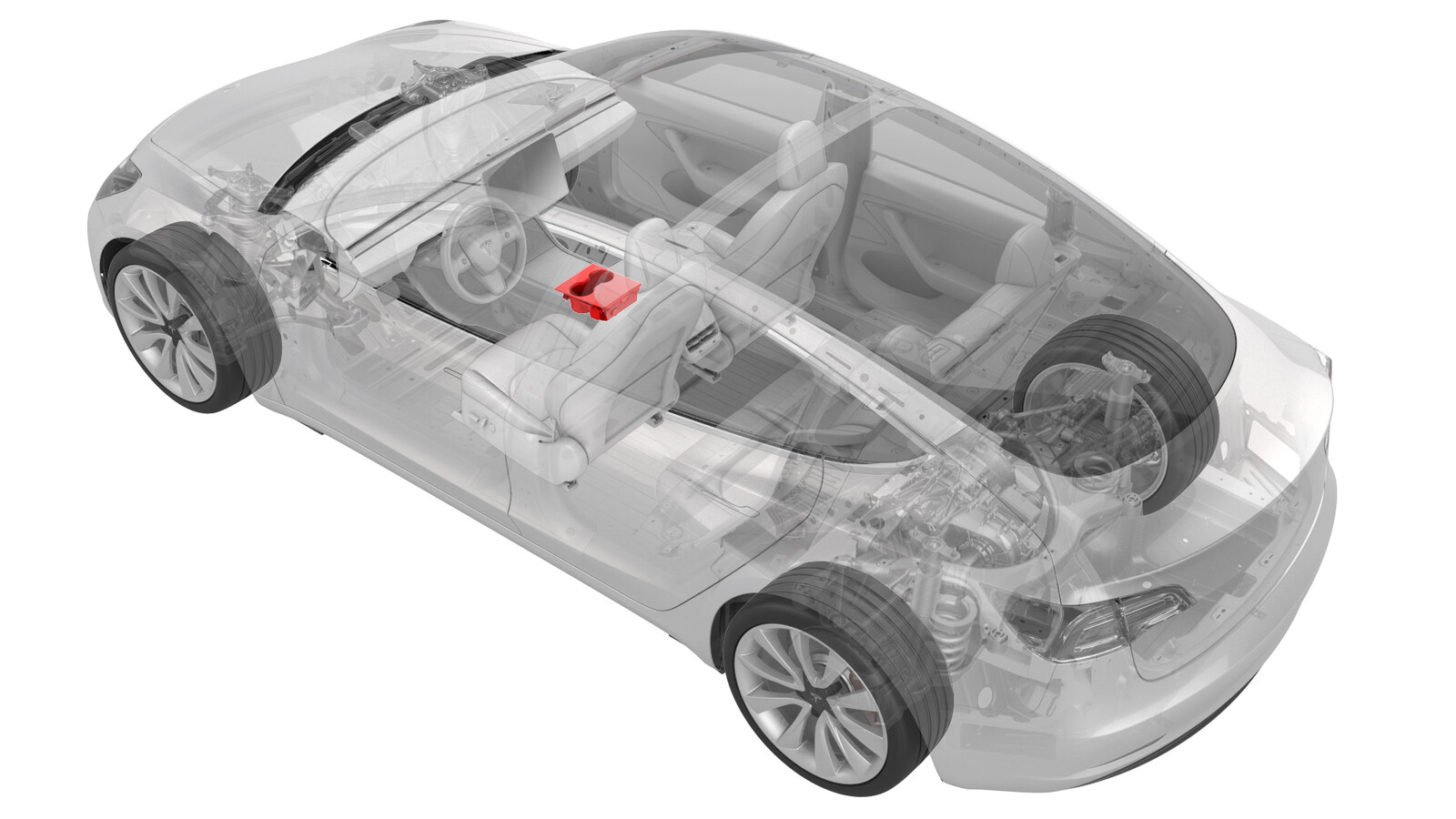

杯托（拆卸和更换）

校正代码 15191802 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

校正代码和 FRT
  • Model 3，适用于杯托（拆卸和更换）： 15191802，
  • Model 3，适用于杯托（第二代）（拆卸和更换）： 15191812

NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 杯托（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注

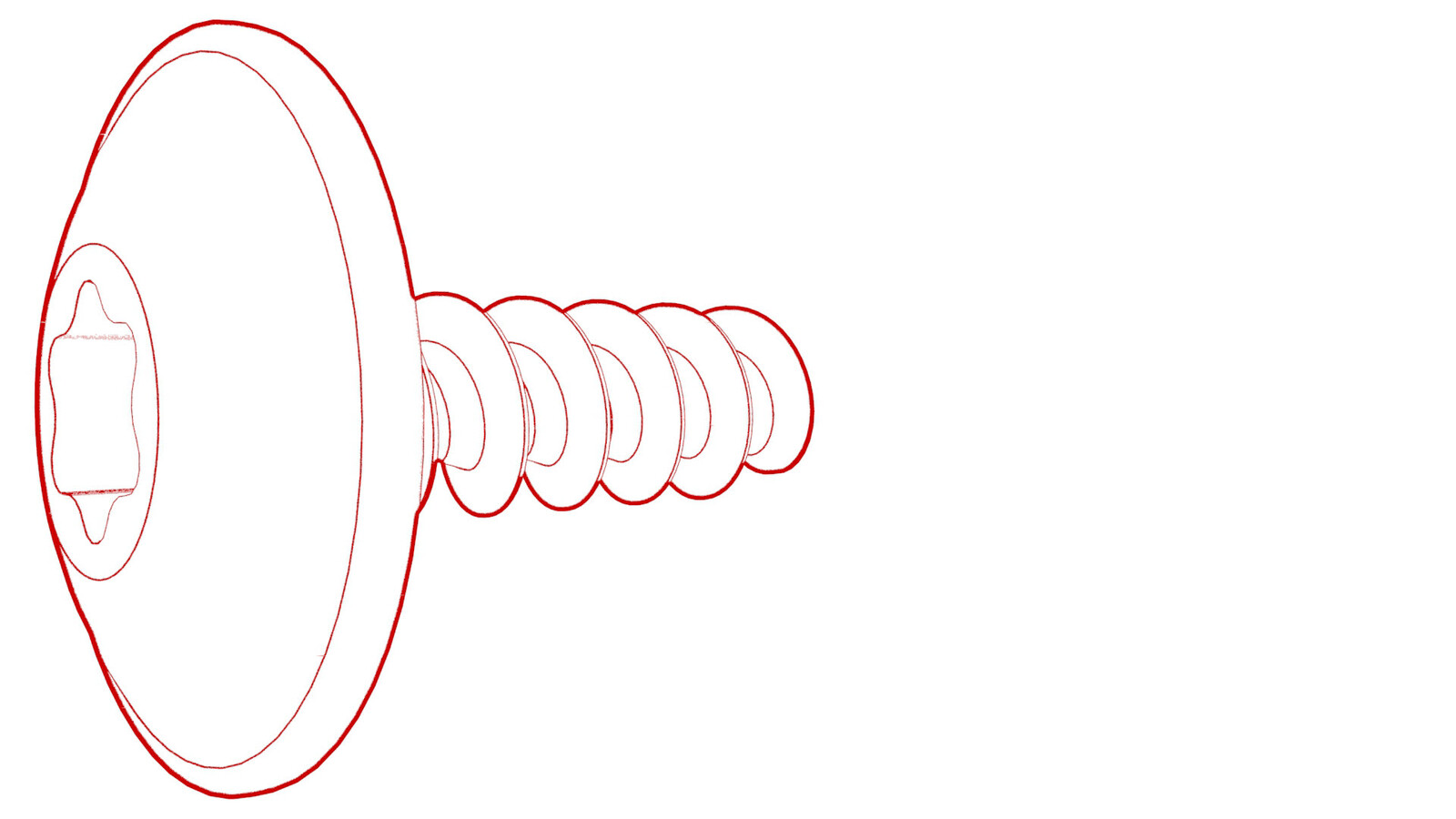

将杯托下部总成固定到中控台的螺钉
1.1 Nm (.8 lbs-ft)
  • 梅花 T20 套筒
 重复使用
将扶手闩锁索环固定到杯托的螺钉
1.6 Nm (1.2 lbs-ft)
  • 梅花 T15 套筒
 重复使用

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  2. 拆下中控台饰板。请参阅饰板 - 中控台 - 左侧（拆卸和更换）。

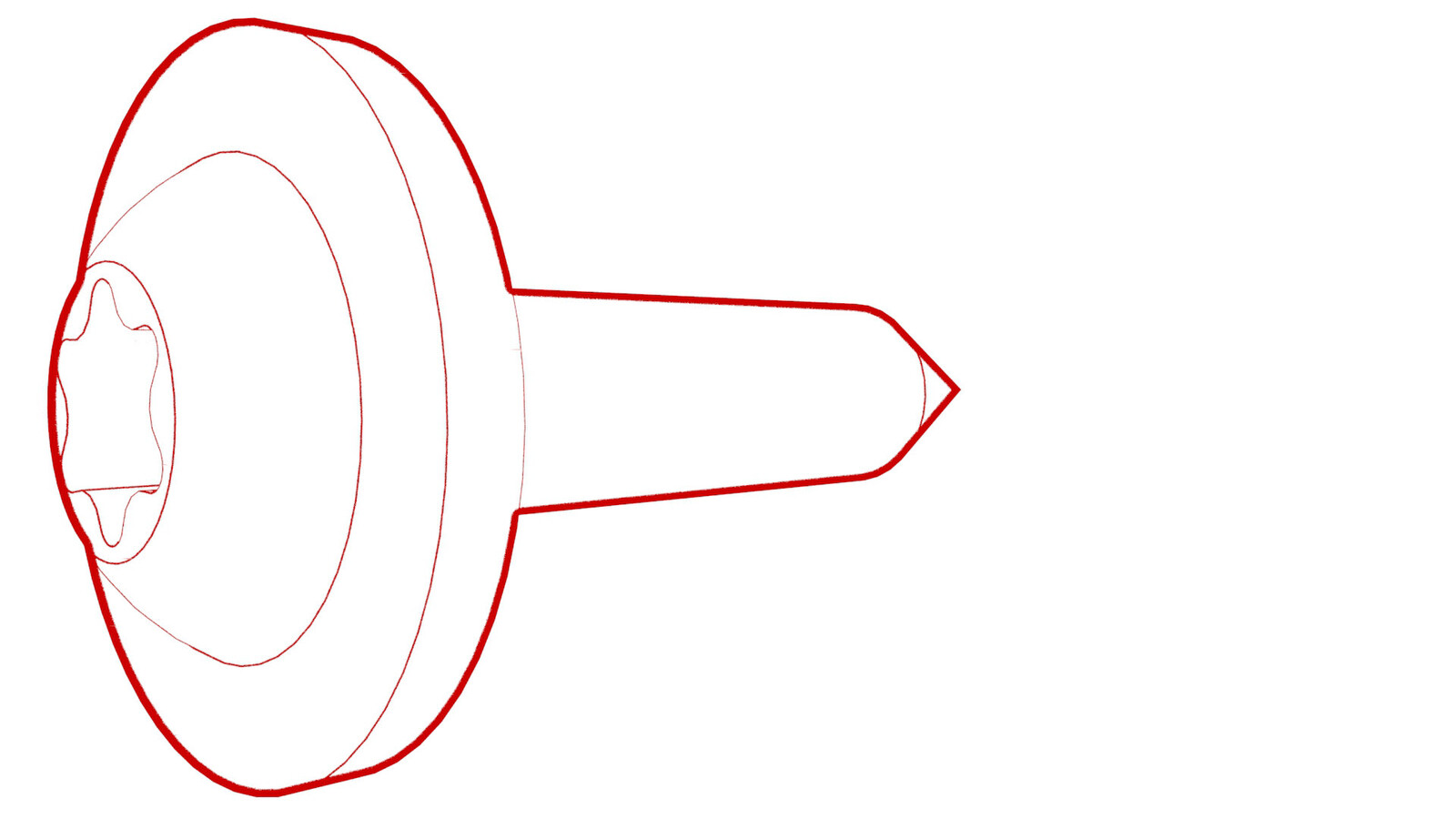

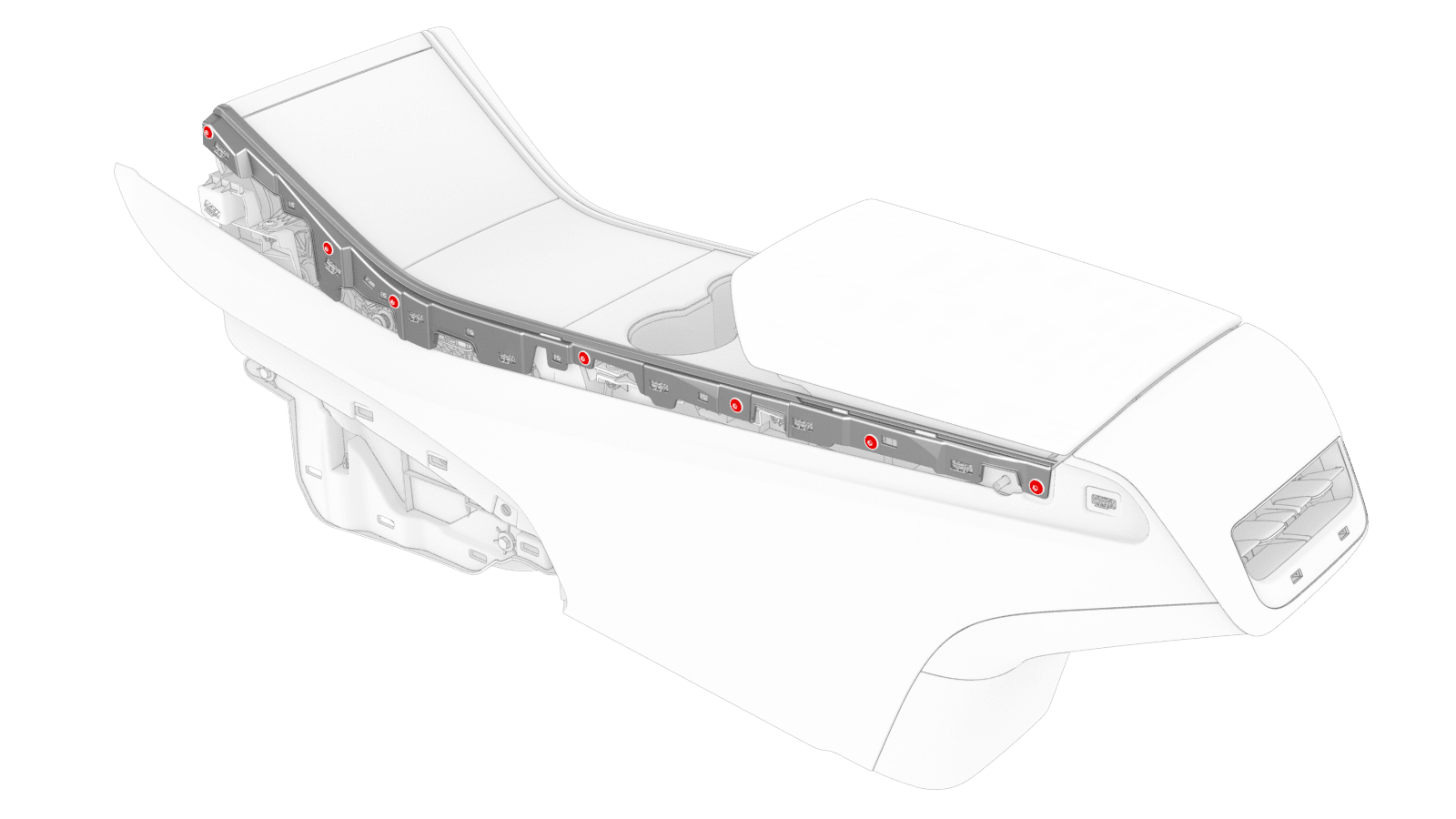

  3. 拆下螺钉，松开将左侧和右侧亮条固定到中控台的锁片，然后从中控台上拆下亮条。
    1.6 Nm (1.2 lbs-ft)
  4. 打开扶手。

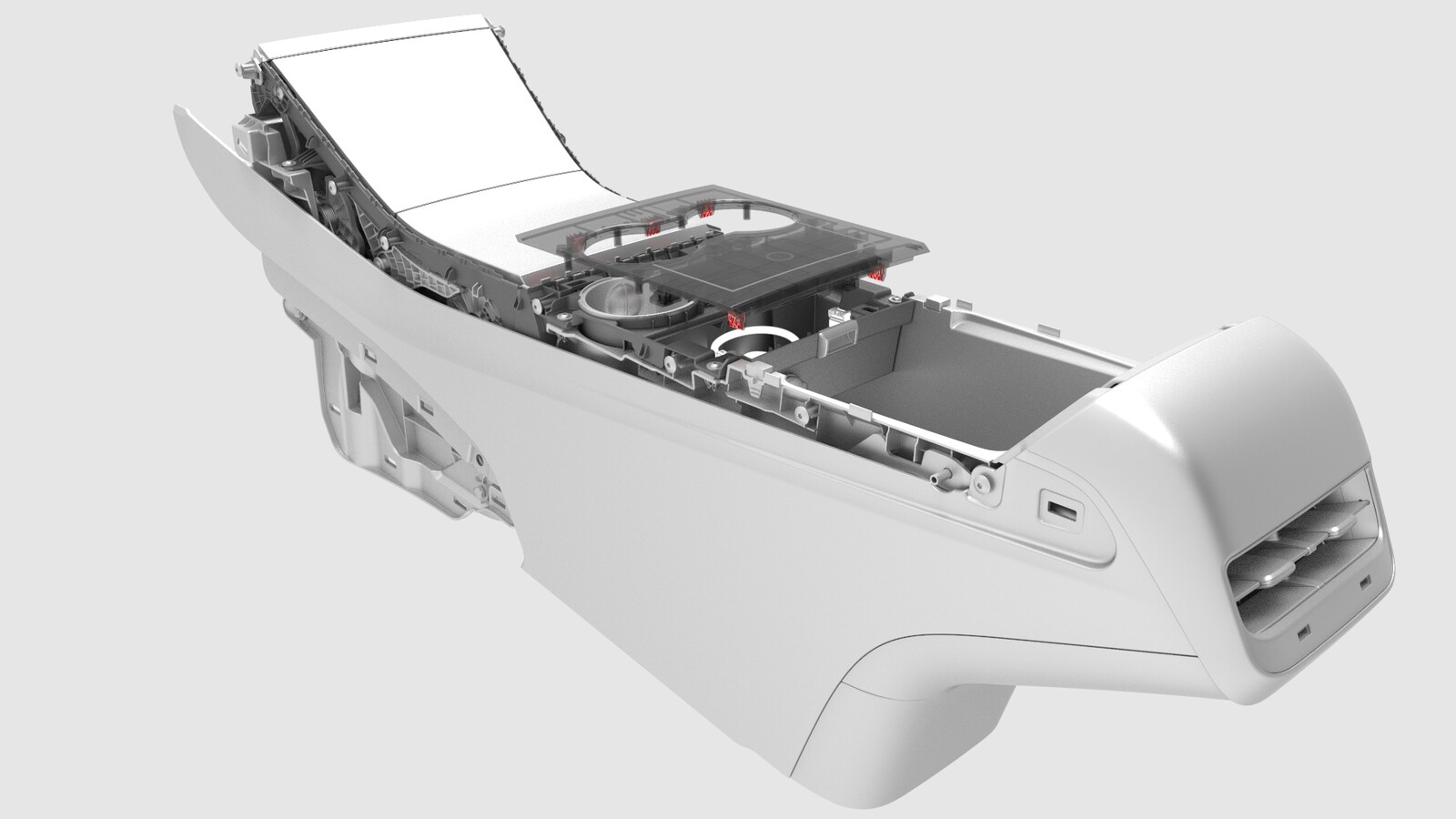

  5. 松开将杯托饰板固定到杯托总成的夹子，然后将饰板与中控台总成分开。

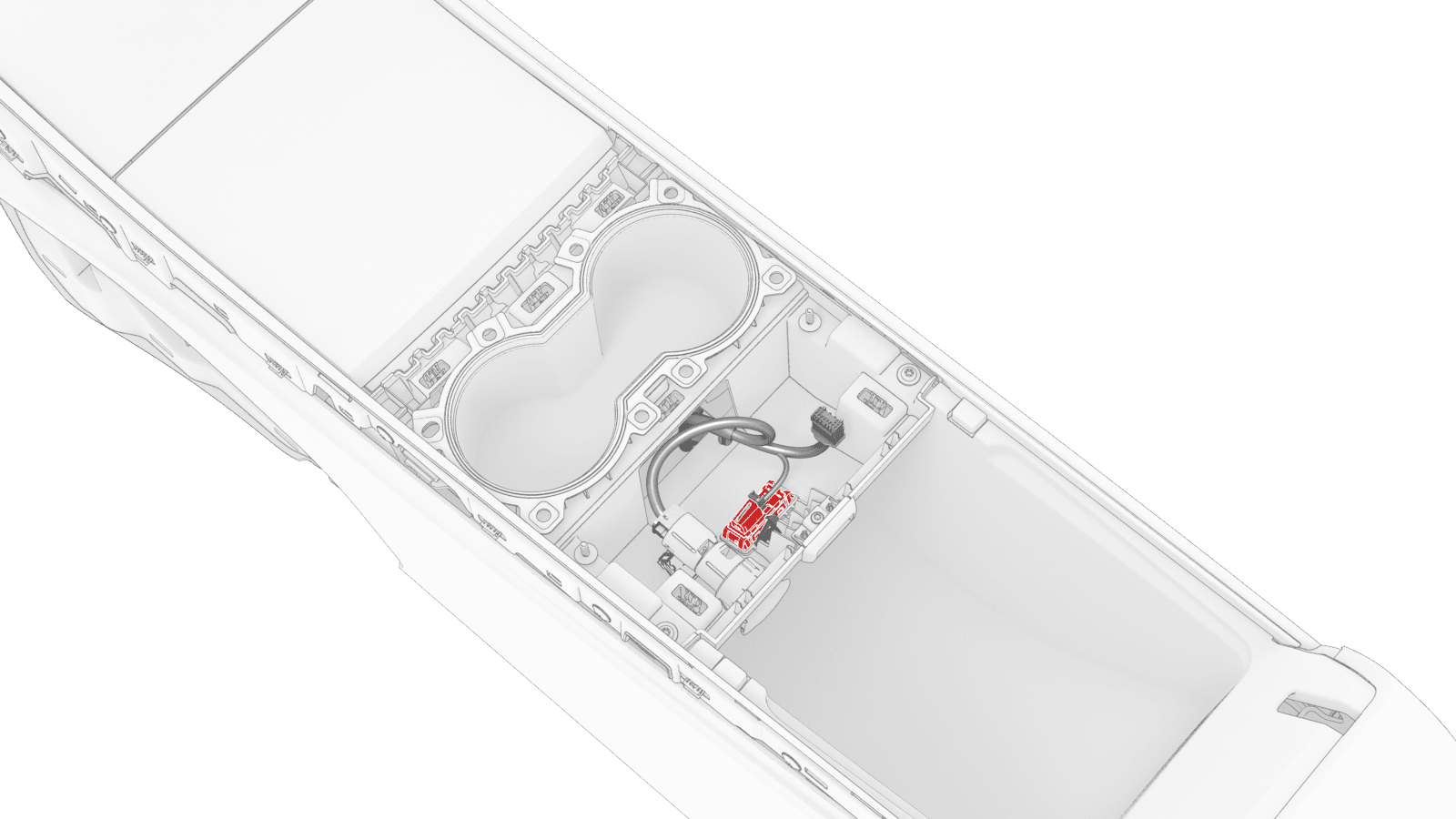

  6. 断开电气线束与安全车身控制器模块连接器之间的连接，然后从车上拆下饰板。

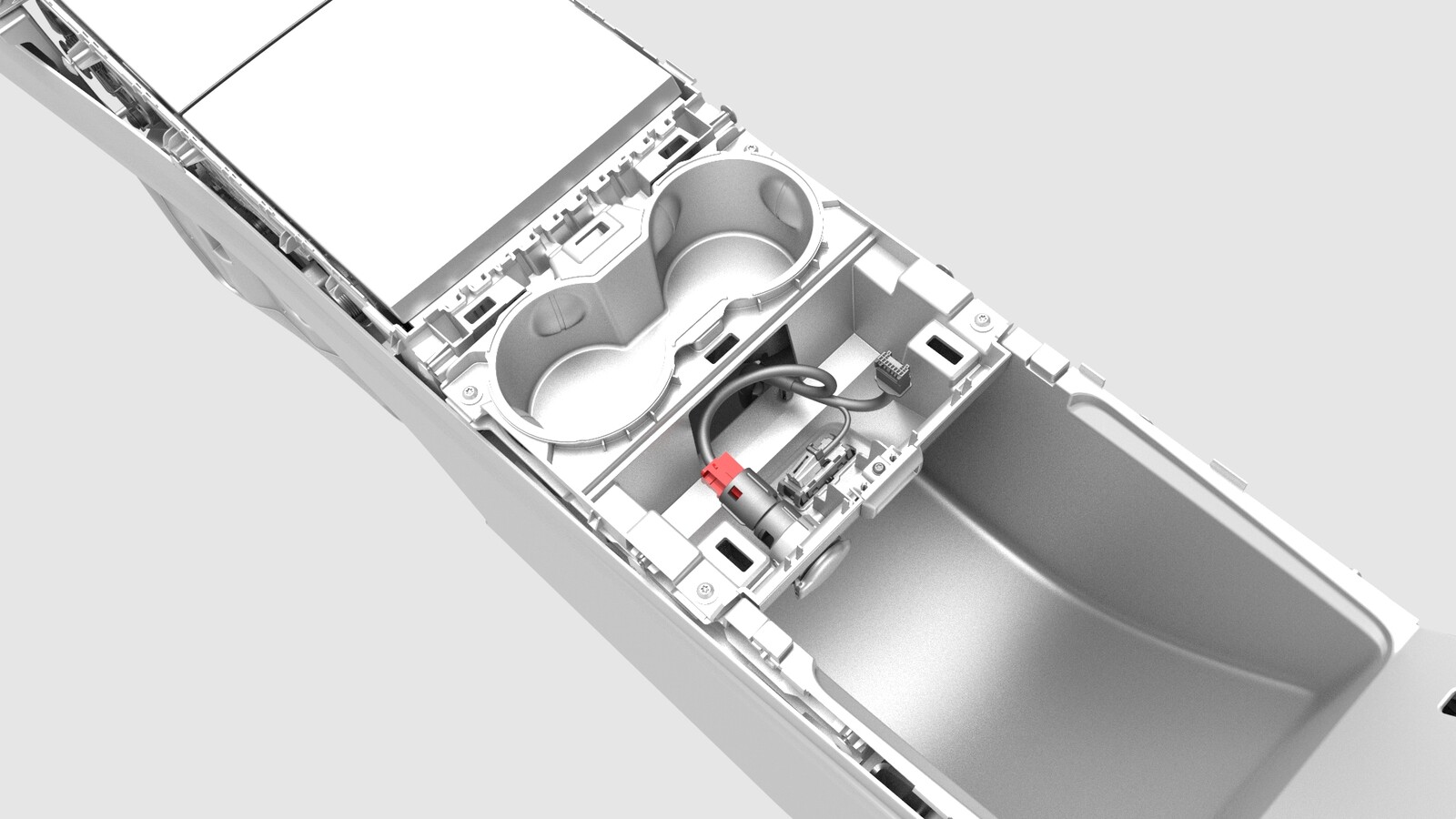

  7. 断开电气线束与中控台电源插座连接器之间的连接。

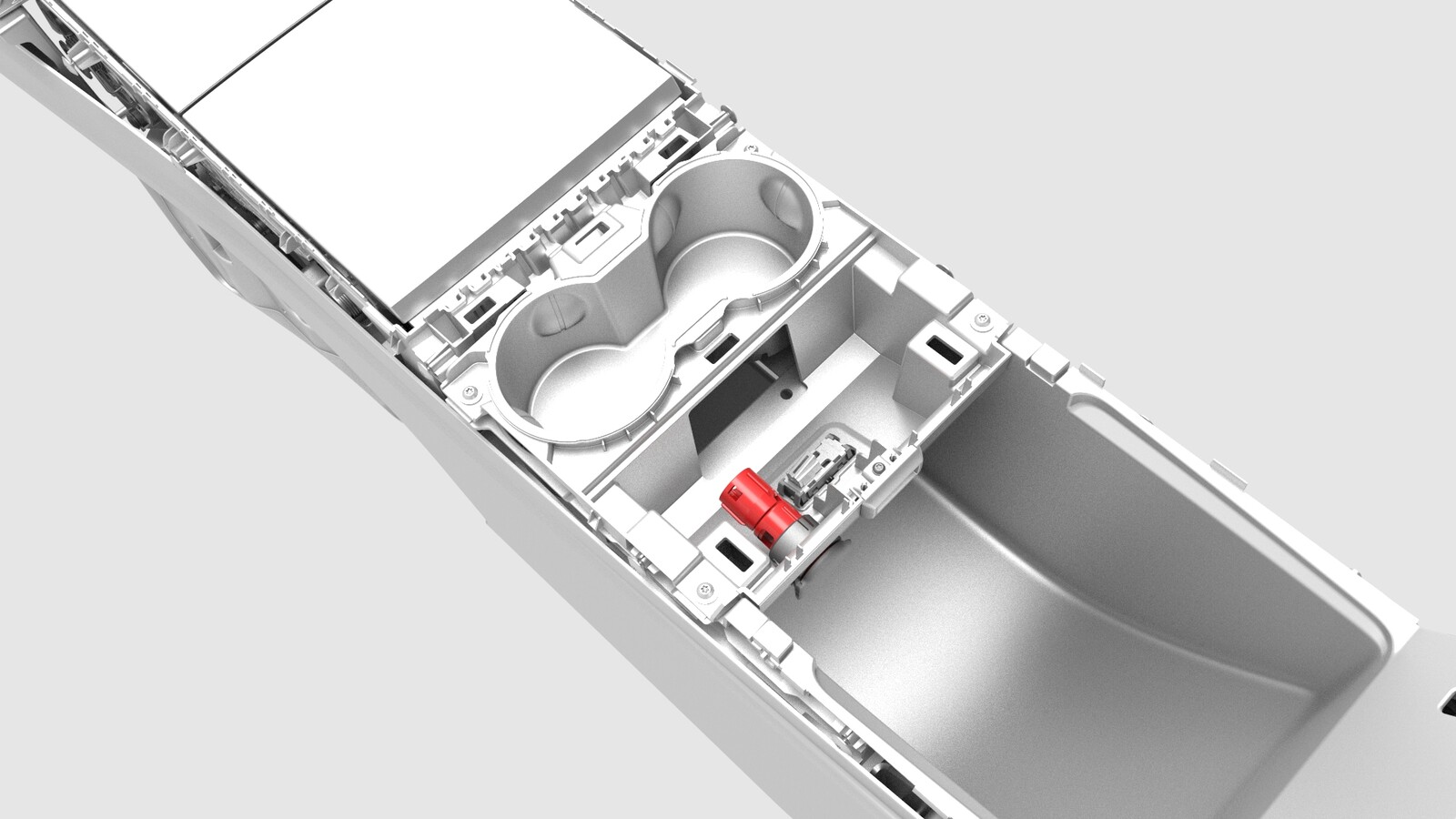

  8. 断开电气线束与路面照明灯连接器之间的连接。

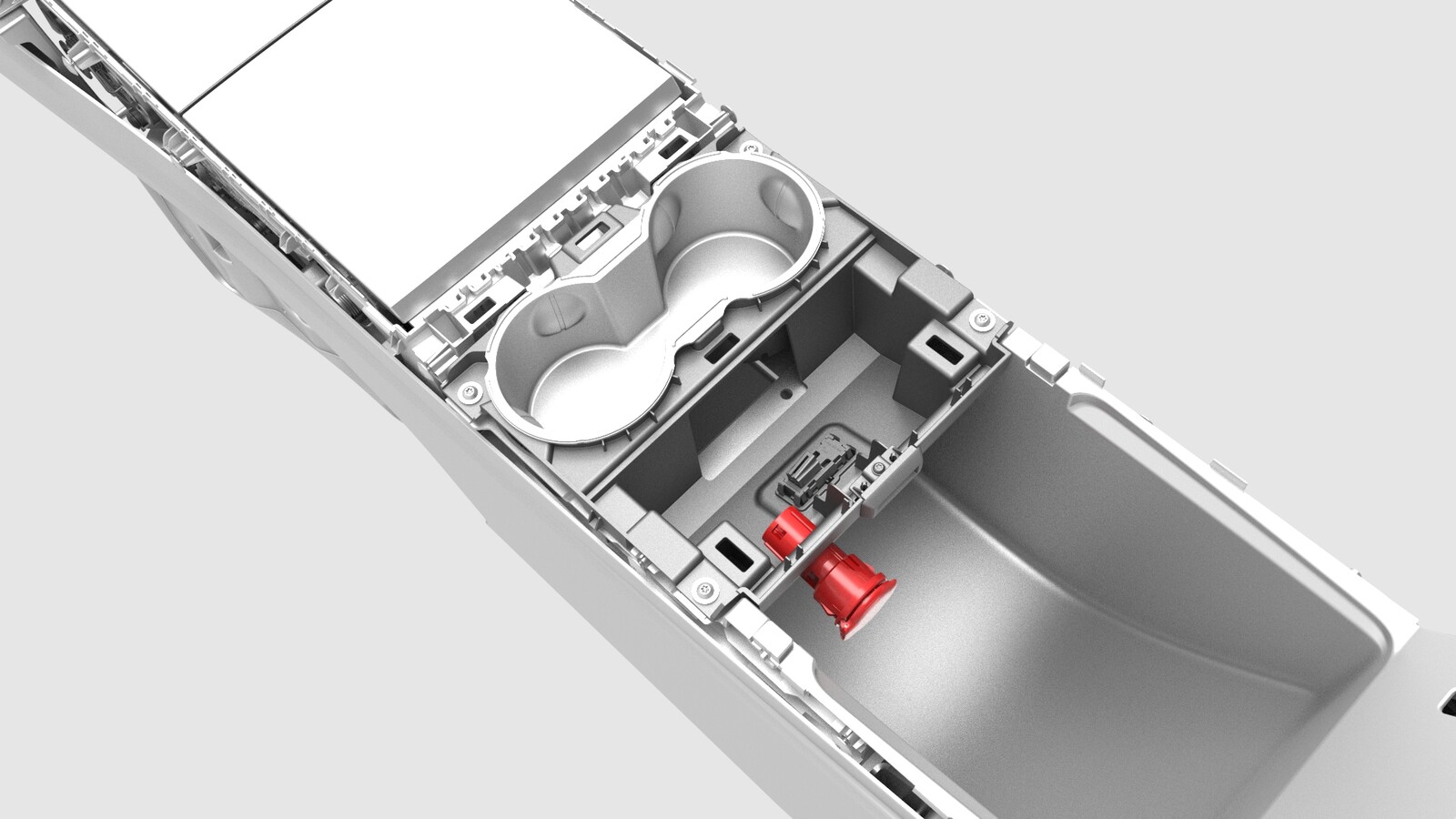

  9. 松开弹簧端罩上的小锁片，将电源插座滑入端罩内，以便插座侧面的开口于端罩大锁片对齐。
  10. 松开端罩锁片，将电源插座和端罩一起移出杯托总成。
  11. 松开将路面照明灯固定到杯托的夹子，然后从杯托上拆下路面照明灯。

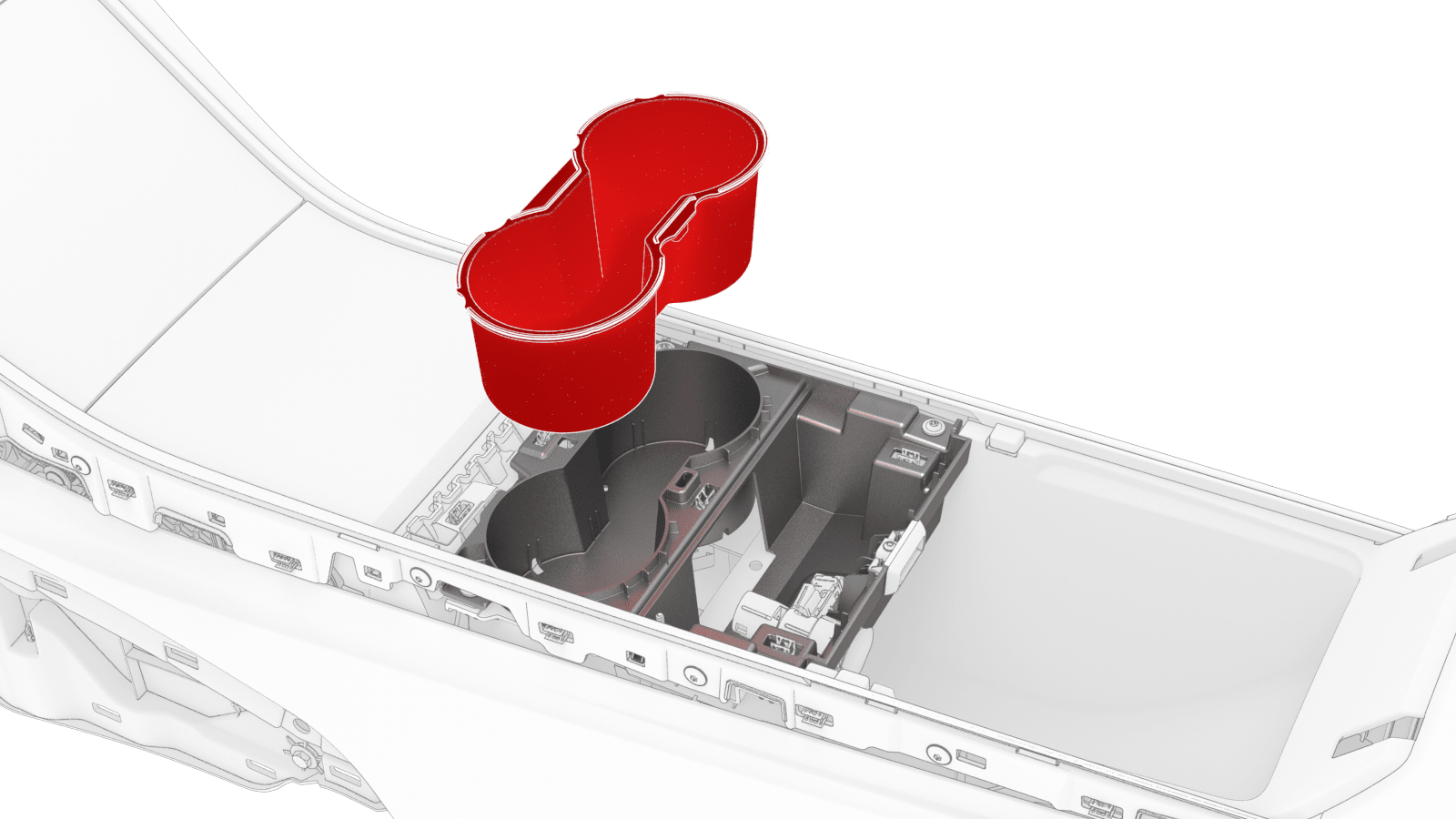

  12. 使用塑料饰板工具，从杯托上拆下杯托内衬。

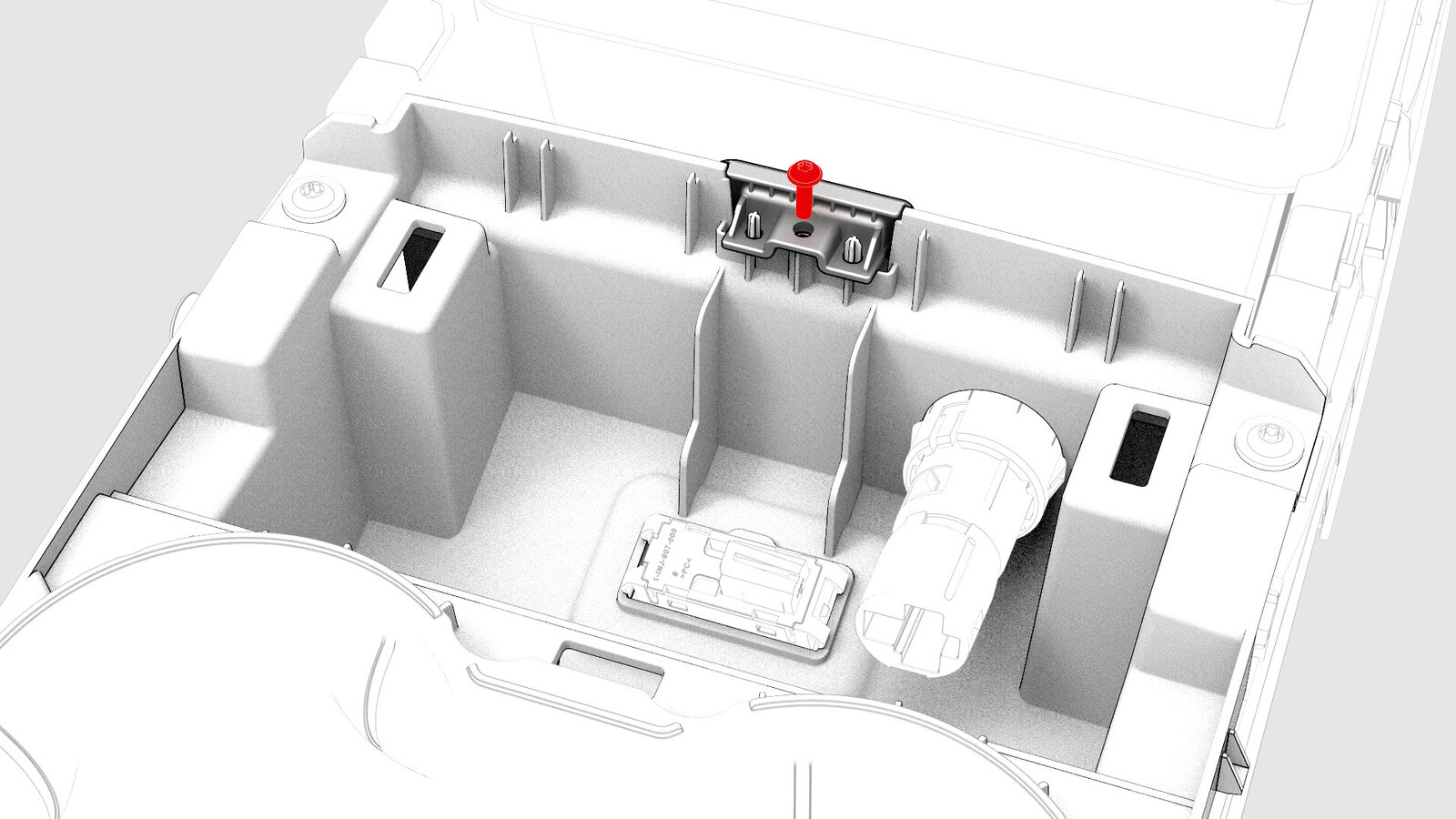

  13. 拆下将扶手闩锁索环固定到杯托的螺钉。
    1.6 Nm (1.2 lbs-ft)

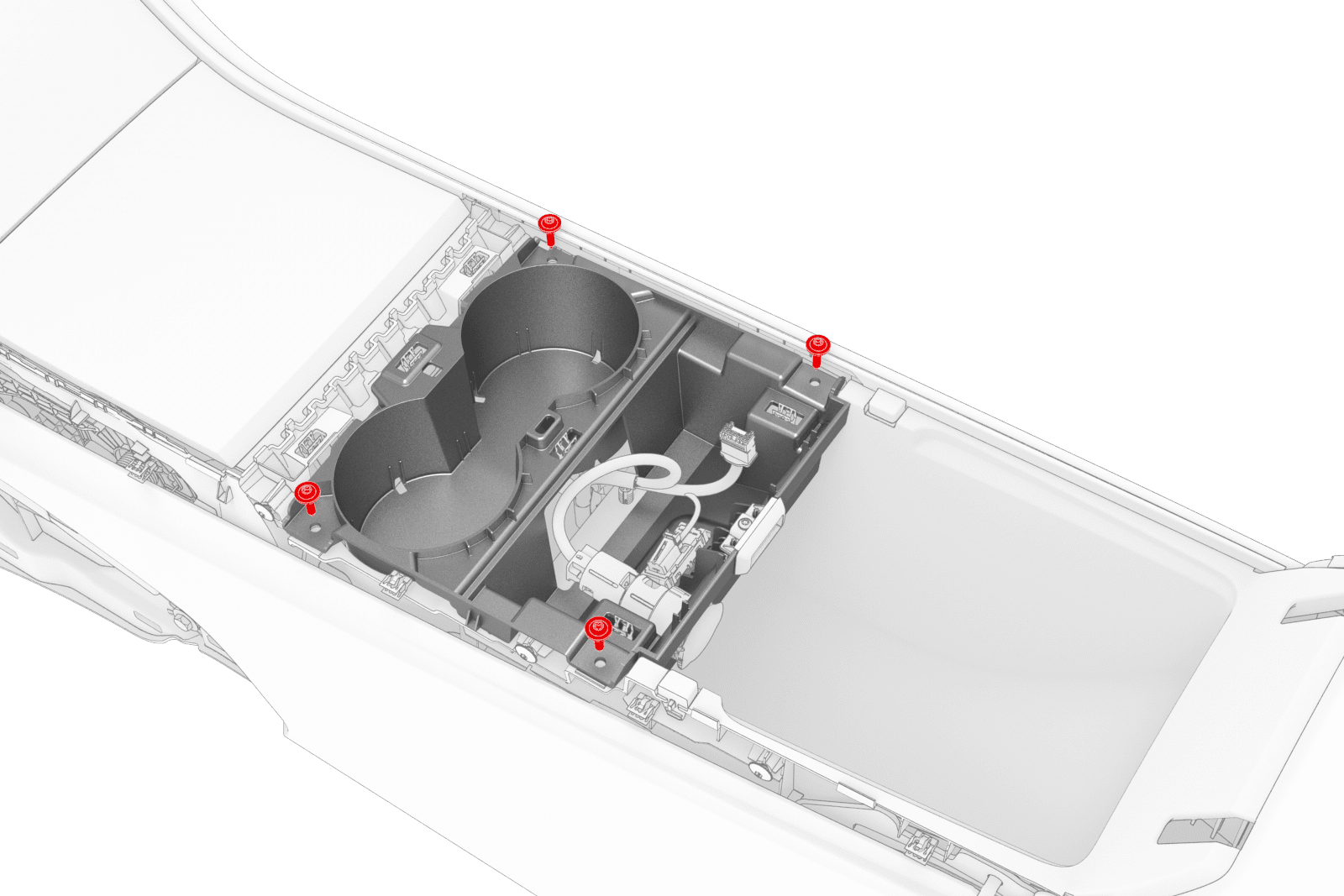

  14. 拆下将杯托下部总成固定到中控台的螺钉，然后从车上拆下杯托。
    1.1 Nm (.8 lbs-ft)

安装

安装程序与拆卸程序相反。
