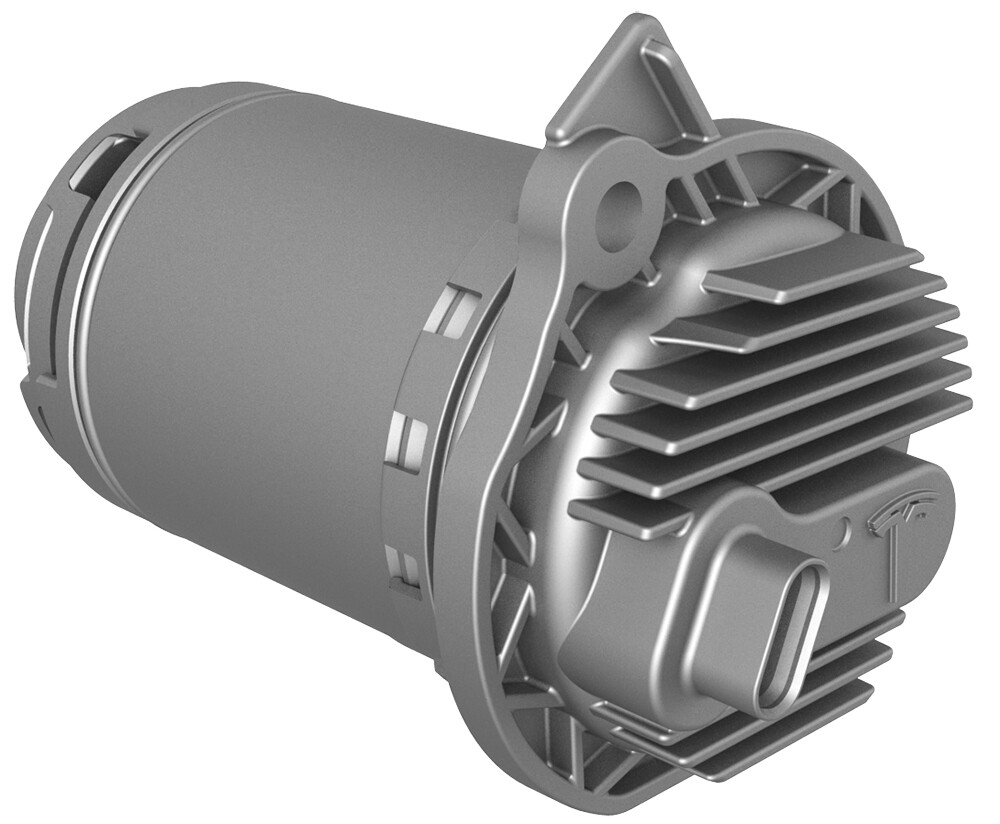

  机油泵 - 后驱动单元 (3DU)(拆卸和更换)
     校正代码
    40304602 0.78

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码
    40304602 0.78

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。




- 2024 年 8 月 15 日:添加了“在执行机油泵相关 Toolbox 例行程序前,需要执行软件重装”的说明。
- 2024 年 4 月 5 日:更新了变速箱油信息并附上了链接。
- 2024 年 2 月 27 日:将变速箱油更新为 KAF 1。
- 2023 年 11 月 10 日:添加了工具信息。
拆卸
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 排放后驱动单元中的变速箱油。请参阅变速箱油 - 后驱动单元 (3DU)(排放和重新加注)。
-
          拆下将机油泵固定到后驱动单元的螺栓,然后将机油泵从后驱动单元上拆下。
          TIp推荐使用以下工具:- EPL10 套筒
- 4 英寸加长件

- 使用撬具撬动后驱动单元,以松开机油泵。
-
          将机油泵从后驱动单元总成上拆下。

安装
-
          在机油泵 O 型环上薄薄涂抹一层干净的变速箱油。
          注参阅液体和容量确定适用的变速箱油。
-
          将机油泵安装到后驱动单元上,然后安装将机油泵固定到后驱动单元的螺栓。 5 Nm (3.7 lbs-ft) + 20 degreesTIp推荐使用以下工具: 5 Nm (3.7 lbs-ft) + 20 degreesTIp推荐使用以下工具:- EPL10 套筒
- 4 英寸加长件

-
          重新加注后驱动单元变速箱油。请参阅变速箱油 - 后驱动单元 (3DU)(排放和重新加注)。
          注在执行任何机油泵相关 Toolbox 例行程序前,需要先重装车辆软件。请参阅软件重新安装 - 触摸屏。
- 安装为便于检修而拆下的所有组件。
