前照灯 - 调节 - 全球（工具法）

校正代码 17400170 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 6 月 12 日：根据最新验证更新了程序。

此程序需要使用专用工具：

供应商 零件号 描述
Tesla 1133367-00-A Beissbarth 前照灯测试仪，Model 815

使用前照灯测试仪调节球形前照灯

  1. 打开驾驶位车门，降下车窗。
  2. Enter headlight adjustment mode:
    1. On the vehicle touchscreen, touch Controls > Service > Adjust Headlights.
    2. If prompted to calibrate the headlights (Figure A), continue to substep c. If prompted to adjust the headlights (Figure B), skip to step 2.
      图 1. Figure A
      图 2. Figure B
    3. Follow the prompts on the touchscreen to calibrate the headlights. Calibration is complete when all 4 checks have transitioned from "red" to "green".
      注
      The calibration drive can take up to 2 km (1.24 mi).
      注
      To ensure an accurate calibration:
      • After turning on the drive rails, wait for at least 1 second before switching to Drive.
      • Close all vehicle doors and do not open the doors while performing the calibration drive.
      • After stopping the vehicle, wait at least 1 second before opening the doors.
      • Do not drive the vehicle in reverse for more than 10 meters. If this is unavoidable due to garage logistics, start the headlight calibration after the vehicle has exited the garage.
    4. After headlight calibration is complete, the headlights can be adjusted. Continue to the next step.
  3. 将车辆停放在水平面上。
  4. 按照技术规格对所有 4 个轮胎充气。
  5. 打开前备箱。
  6. 在驾驶位座椅上放置 75 千克压舱袋。
  7. 打开前照灯。
  8. 将前照灯测试仪工具放置在距离左前照灯透镜前方约 30 厘米（约合 12 英寸）处。
  9. 将前照灯测试仪工具的高度调至离地 70 厘米（约合 27.5 英寸）处，与前照灯的中心轴对齐。
  10. 调节前照灯测试仪工具基座上的旋钮，根据测试仪上的气泡式水平仪的指示，使测试仪工具处于水平状态。
    注
    气泡必须完全位于中央圆环内，才能准确校准前照灯。
  11. 开启前照灯测试仪工具。

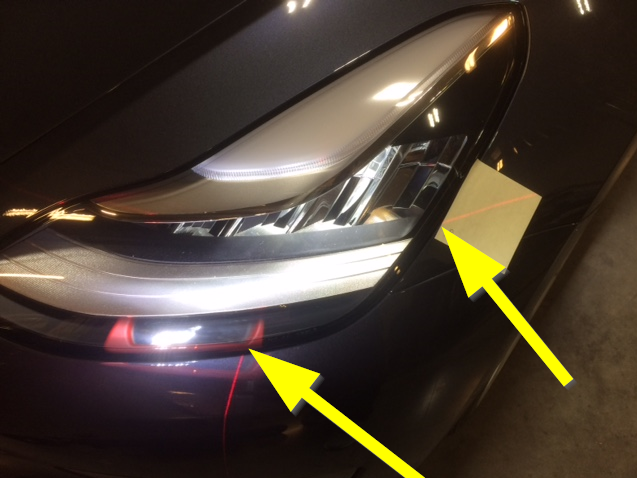

  12. 启动测试仪工具顶部旁边的校准激光器，然后根据需要转动测试仪工具，将激光器对准前备箱盖的两侧支柱底座。
    图 3. 左前备箱盖支柱
  13. 适用于所有区域车辆：选择前照灯测试仪工具上的Test EC > Free Test。

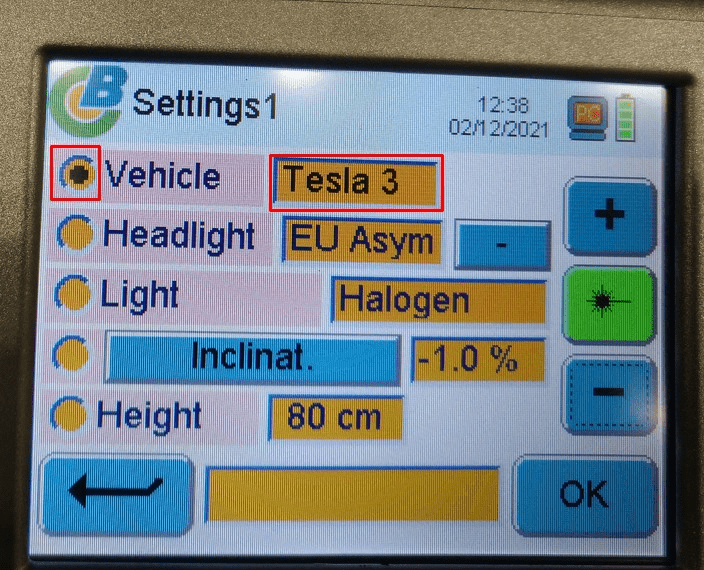

  14. 在前照灯测试仪工具上，选择Vehicle，然后使用+或-按钮将车辆类型设为Tesla 3。

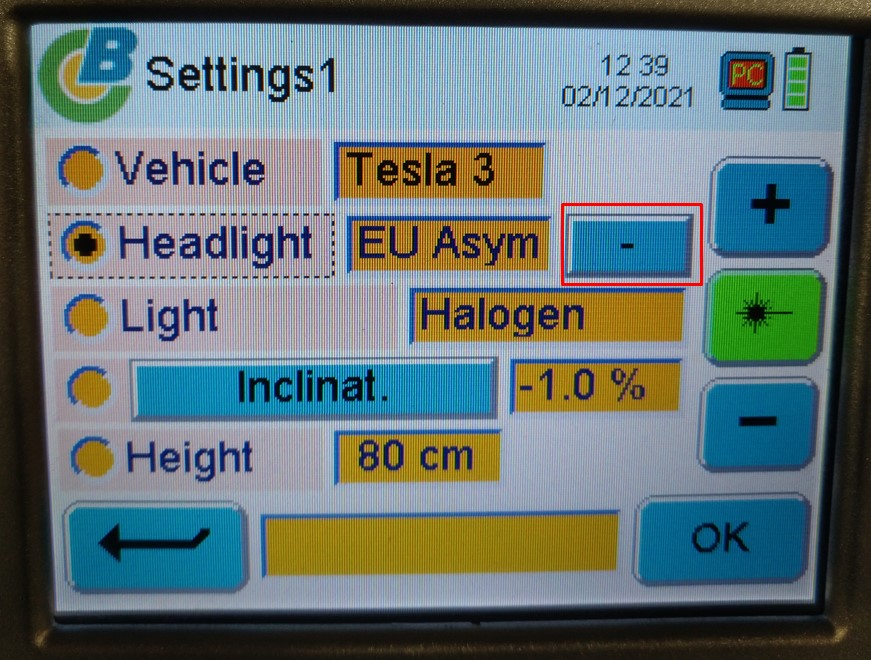

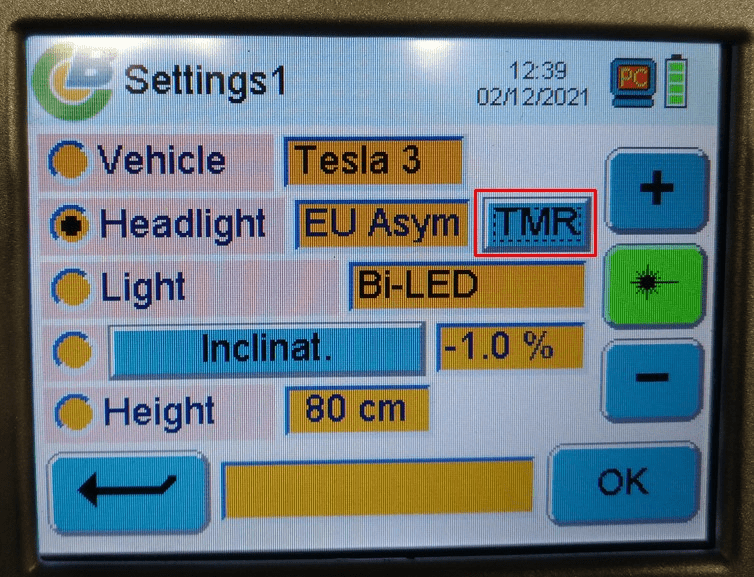

  15. 在前照灯测试仪工具上，选择Headlight，使用+或-按钮将前照灯类型设为EU Asym，然后使用EU Asym字段旁边的小-按钮选择TMR。

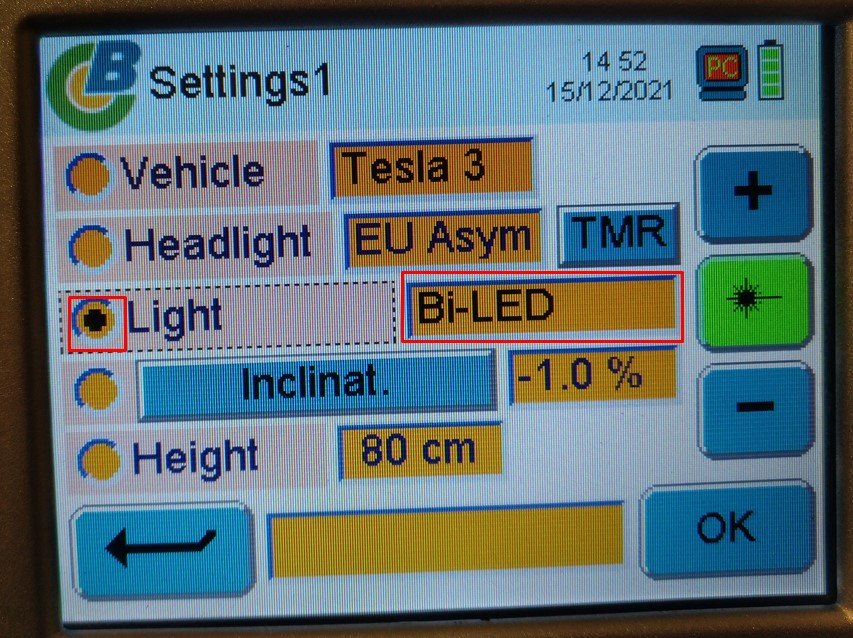

  16. 在前照灯测试仪工具上，选择Light，然后使用+或-按钮将车灯类型设为Bi-LED。

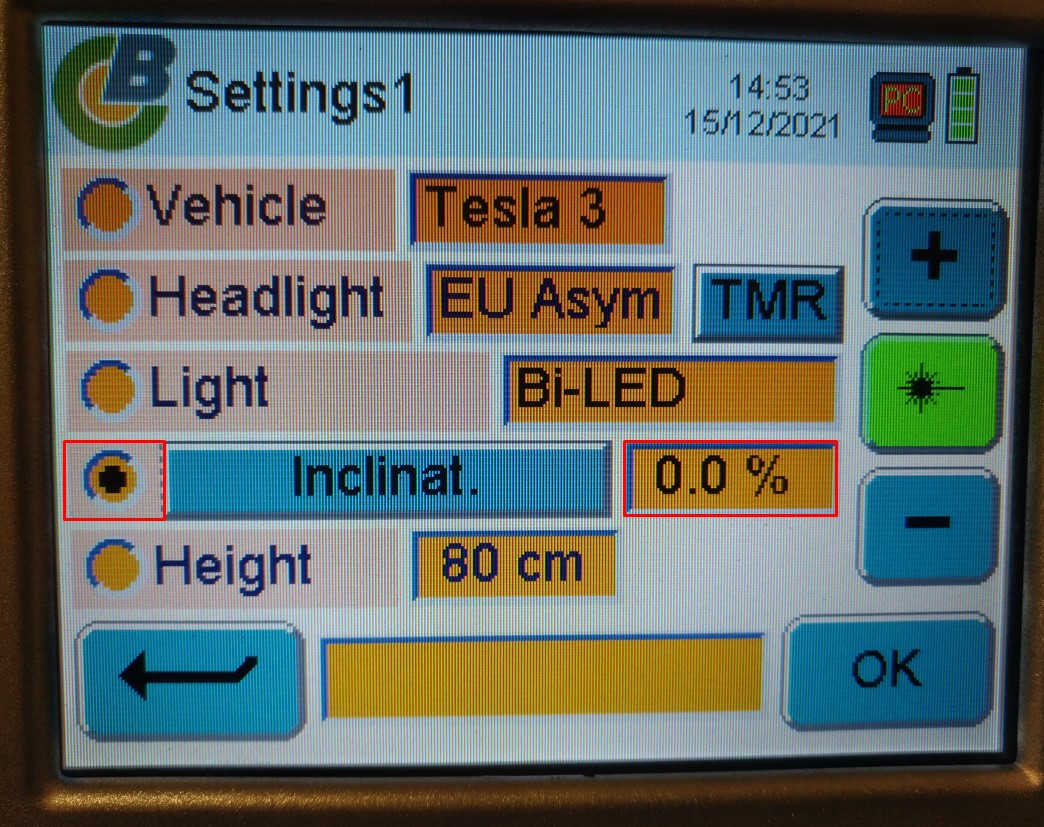

  17. 在前照灯测试仪工具上，选择Inclinat.，然后使用+或-按钮将倾角设为0.0 %。
    注
    在前照灯调节模式下进行前照灯调节时，此倾角会设为 0.0 %。如果车辆未处于前照灯调节模式，而前照灯已开启，此倾角会自动调节为所在地区所需的值。

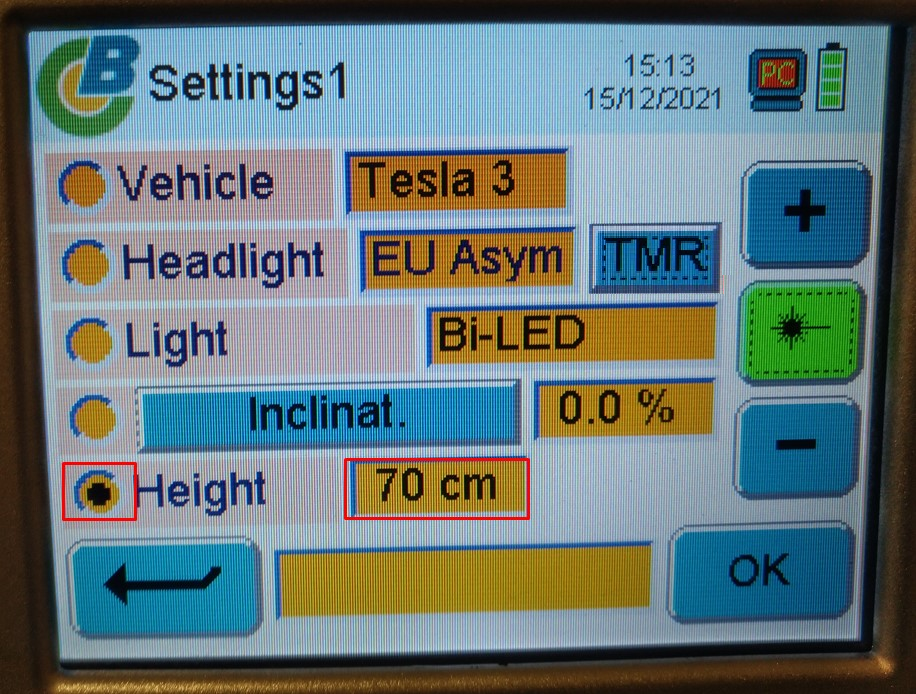

  18. 在前照灯测试仪工具上，选择Height，然后使用+或-按钮将高度设为70 cm。
  19. 按下OK，然后再次按下OK跳过雾灯设置。
  20. 在前照灯测试仪工具上，按下 "laser beam" 按钮以启动前照灯激光器辅助工具。
  21. 调整前照灯激光器辅助工具十字准星水平和垂直方向，使其与前照灯上的标记对齐。
    注

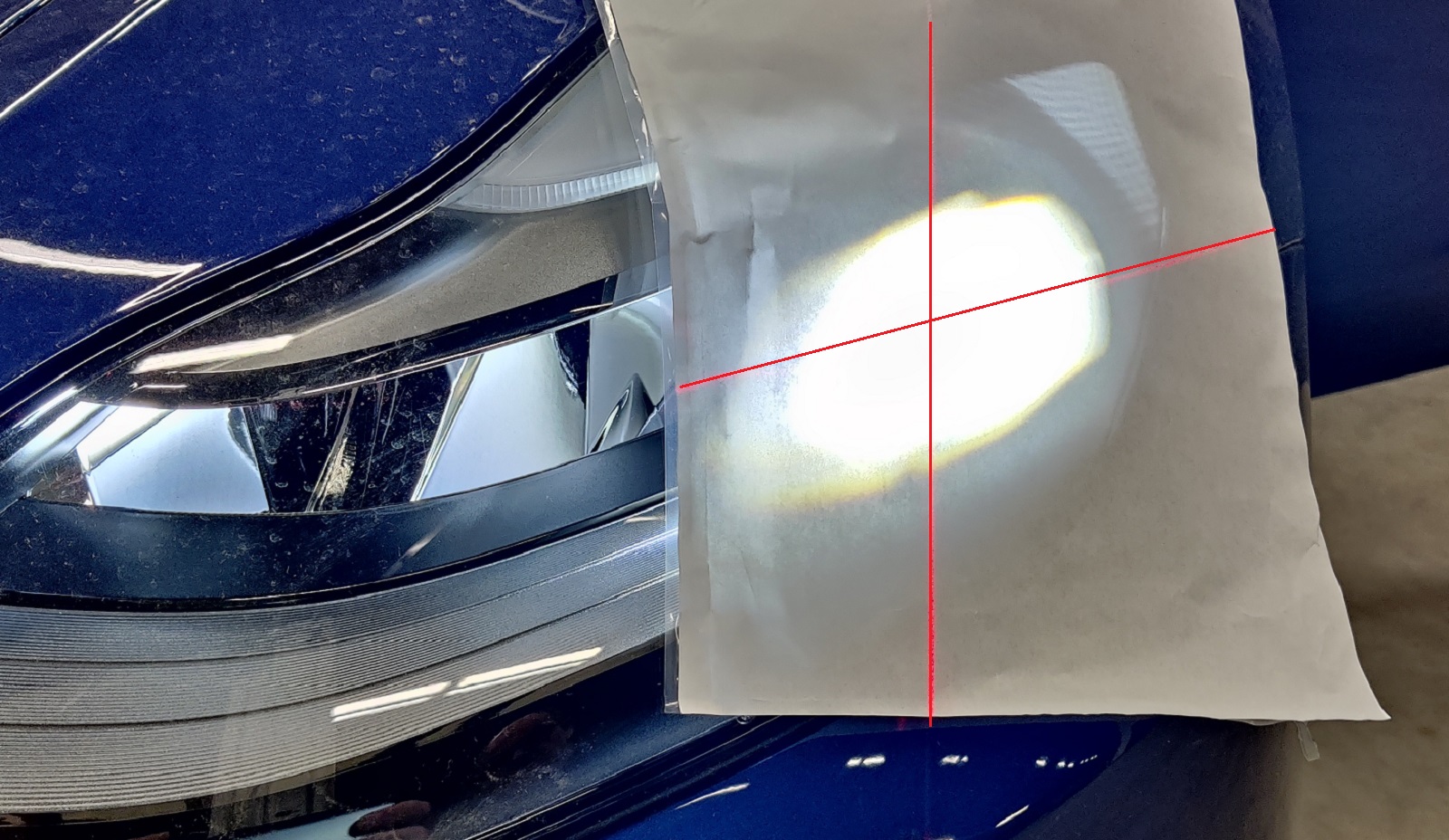

    早期生产的前照灯上可能没有标记。可以用一张白纸遮住左前照灯，这样可能有助于将激光器辅助十字准星与前照灯透镜中心对齐。
  22. 在前照灯测试仪工具上，按下 "laser beam" 按钮以关闭前照灯激光器辅助工具。
  23. 如果尚未激活，请进入前照灯调节模式。在车辆触摸屏上，点击：Controls > Service > Adjust Headlights。

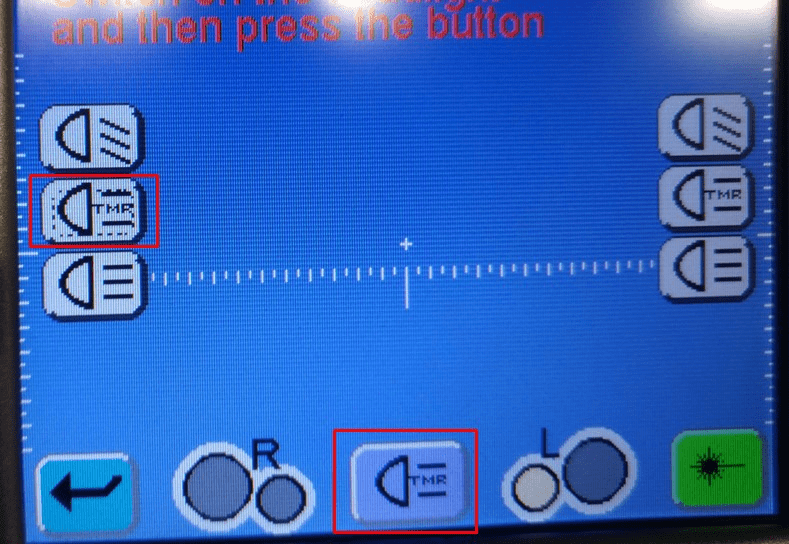

  24. 在前照灯测试仪工具上，按下屏幕左侧的左TMR按钮，然后按下屏幕底部的TMR按钮。
    注
    屏幕底部的 "L" 和 "R" 指示灯与其灯位相反："L" 位于右侧，而 "R" 位于左侧。
  25. 在车辆触摸屏上，点击Left。
  26. 使用方向盘上的左侧滚轮调节光束。调节至规格范围内后，前照灯测试仪工具上的光束指示器颜色将从红色变成绿色。
    注
    前照灯校准期间，车辆驾驶位座椅上必须放置 75 千克左右的重物。
    注
    滚动滚轮与实际前照灯调节之间可能有一定的延迟。

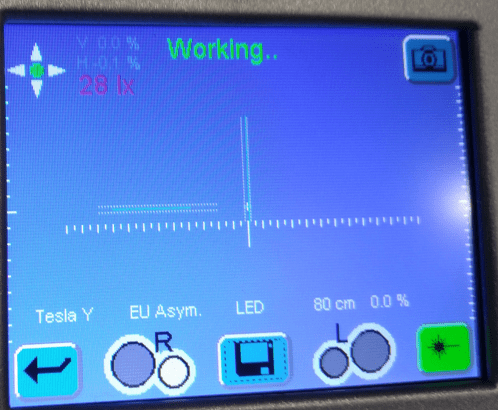

    图 4. 图示为 Model Y，Model 3 与之类似
  27. 在前照灯测试仪工具上，按下 "Save" 按钮以记录左前照灯的结果。
  28. 将前照灯测试仪工具移至右前照灯，然后将此工具放置在距离右前照灯透镜前方约 30 厘米（约合 11 英寸）处。
  29. 将此工具与右前照灯对齐（请参阅第20至22步）。

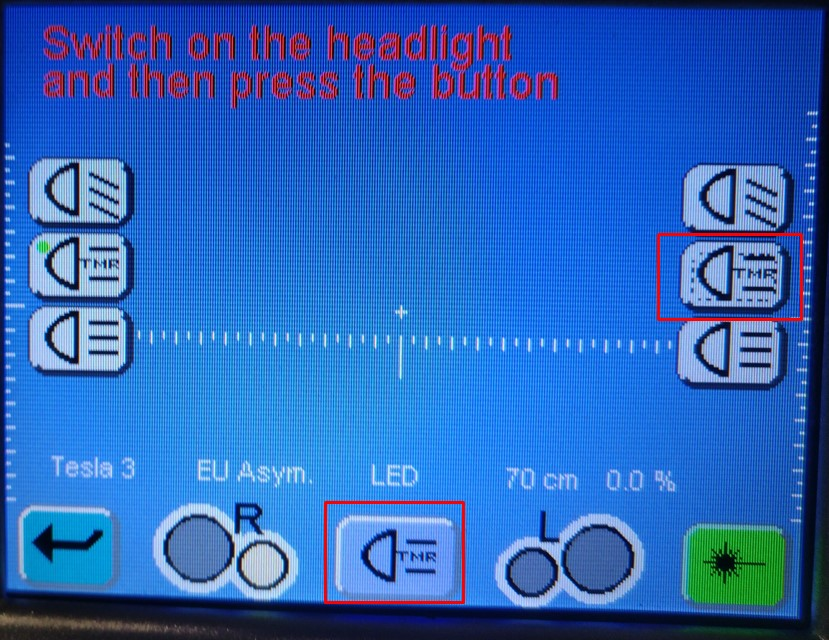

  30. 在前照灯测试仪工具上，按下屏幕右侧的右TMR按钮，然后按下屏幕底部的TMR按钮。
    注
    屏幕底部的 "L" 和 "R" 指示灯与其灯位相反："L" 位于右侧，而 "R" 位于左侧。

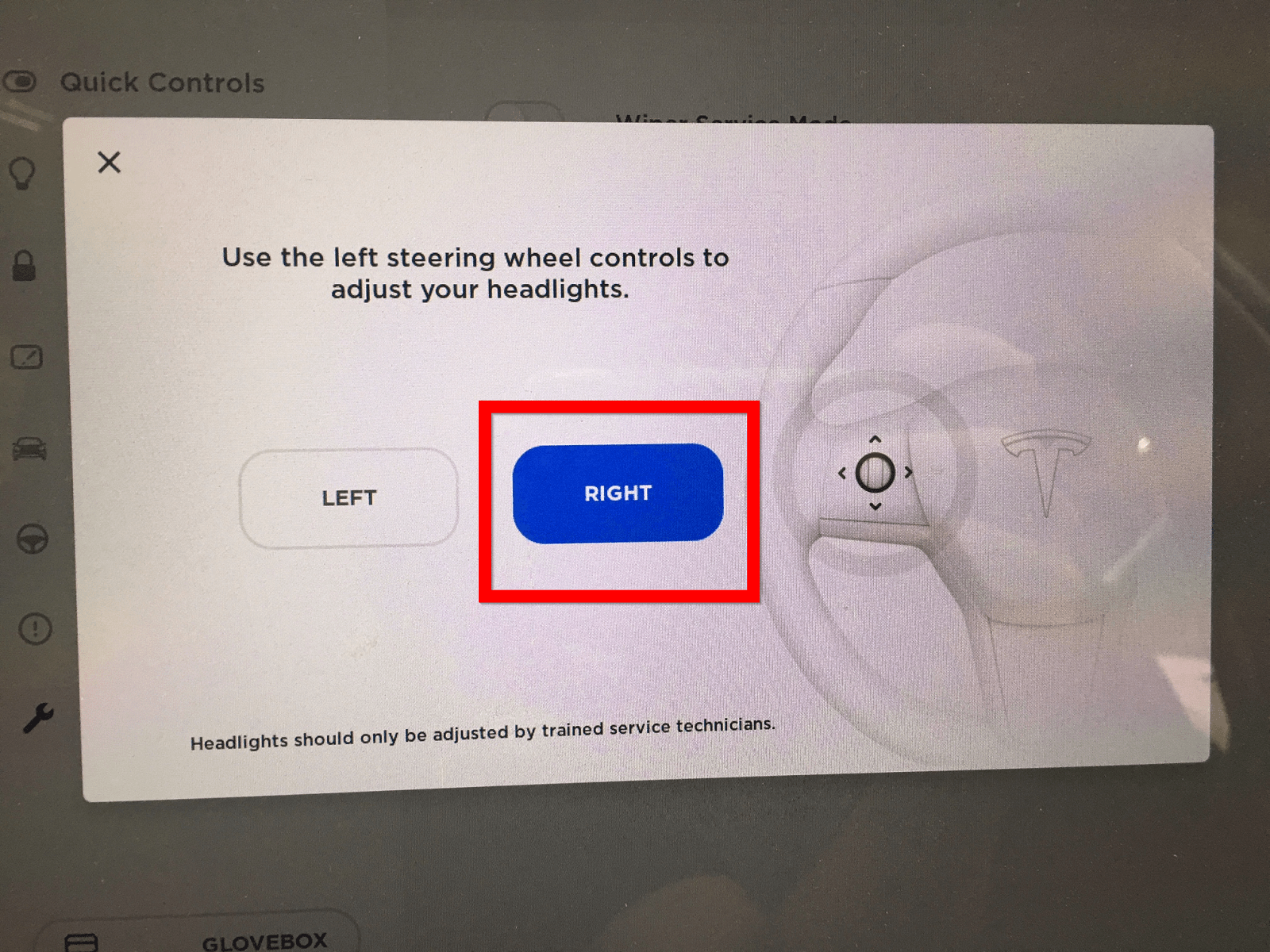

  31. 在车辆触摸屏上，点击Right。
  32. 使用方向盘上的左侧滚轮调节光束等级。调节至规格范围内后，前照灯测试仪工具上的光束指示器颜色将从红色变成绿色。
    注
    前照灯校准期间，车辆驾驶位座椅上必须放置 75 千克左右的重物。
    注
    滚动滚轮与实际前照灯调节之间可能有一定的延迟。
    图 5. 图示为 Model Y，Model 3 与之类似
  33. 在前照灯测试仪工具上，按下 "Save" 按钮以记录右前照灯的调节结果，然后再次按下 "Save" 以查看两个前照灯的调节结果。
  34. 按下 "Print" 按钮以打印这些调节结果（如果需要）。
  35. 关闭前备箱。
  36. 通过触摸屏退出前照灯调节模式。
