空调压缩机和超级歧管（拆卸和更换）

校正代码 18203012 1.92 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

2025-11-26: 发布了新的程序。

注

更换超级歧管和压缩机时请优先选择本程序，使用 HVAC 加热泵碎屑冲洗适配器 1838504-E0-B 冲洗所有空调管路和 HVAC 总成，确保 HVAC 总成以及空调管路可以再次使用。如果仅有碎屑冲洗适配器 1838504-E0-A 可用，请根据空调压缩机、超级歧管和空调管路（带加热泵款）（拆卸和更换）中所述程序操作。如果无上述两种冲洗适配器可用，请根据空调压缩机、超级歧管和空调管路（带加热泵款）（拆卸和更换）中所述程序操作并更换 HVAC 总成。

注

此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。

1838504-E0-B HVAC 加热泵碎屑冲洗适配器
1711245-00-A Snap On Ecotechnics 双气流模式空调机，带冲洗适配器套件 R134A & R1234YF 或
1120026-01-A WAECO 空调维修机，ASC5500 RPA

拆卸

设置空调机。
举升并支撑车辆
打开所有四个车门并降下车窗。

注
锁定后车门以防车门在 12V/低压电源断开时意外关闭。
拆卸新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
启用“维护模式”。请参阅维护模式。
在触摸屏上，点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Coolant + Refrigerant)，然后点击Run，以启动 "Start Thermal Fill Drain (Coolant & Refrigerant)" 例行程序。
点击维修 UI 界面中的警报图标，检查温度系统警报信息。
如果出现一条或多条以下所述警报，请在本程序后续操作时执行彻底冲洗。
- VCFRONT_a161_compressorSelfFault
- VCFRONT_a163_compressorDisabledFSR
- VCFRONT_a460_hardIsentropicTdFailed
- VCFRONT_a467_lowPowerIndexFlagged
- VCFRONT_a531_lowPowerIndexFlaggedUserFacing
- VCFRONT_a543_compressorLowFlowDeliveryDetected
如果未出现以下任何警报，请在本程序后续操作时执行快速冲洗。
将前排座椅前移。
断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
确认万用表工作正常。
拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
回收车辆中的制冷剂。请参阅空调制冷剂（回收和重新加注）。
执行车辆高压禁用程序。请参阅车辆高压禁用程序。
将冷却液排放容器放置在车辆前部下方。
拆下冷却液罐罐盖。
将动力总成旁路软管从超级歧管上断开。

注
冷却液储液罐将会排空。
将散热器出口软管从超级歧管上断开。
将散热器入口软管从超级歧管上断开。
向超级歧管前部的冷却液端口上分别安装三个外螺纹接头。
断开制冷器至电池软管的传感器。
断开动力总成供给软管的传感器。
将冷却器至电池软管从超级歧管上断开。
将动力总成供给软管从超级歧管上断开。
将高压电池回流软管从超级歧管上断开。
向超级歧管后部的冷却液端口上分别安装三个外螺纹接头。
断开超级歧管线束连接器与前控制器的连接。
拆下将温度系统次总成线束固定到前部线束导件盖的卡子。
拆下 12V/低压电池。请参阅 12V/低压电池（拆卸和更换）。
松开将冷却液软管固定到空调压缩机支架的卡子（2 个）。
拆下将空调压缩机逻辑线束固定到空调压缩机高压线束支架的夹子。
松开连接器锁片，然后断开空调压缩机上的逻辑连接器。

警告
切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
拆下将高压线束支架固定到空调压缩机的螺栓。
TIp
推荐使用以下工具

13 毫米套筒

无绳棘轮/冲击钻

棘轮/扭矩扳手
拆下将接地带固定到空调压缩机的螺栓，然后将接地带置于一旁。
TIp
推荐使用以下工具

T25 梅花套筒

无绳棘轮/冲击钻

棘轮/扭矩扳手
松开将冷却液软管固定到接地带连接点附近空调压缩机支架的卡子。
将空调压缩机高压连接器黑色锁片拉离空调压缩机。
使用 45 度长凿，推动中间锁片，同时拉动外侧锁片，然后将高压连接器从空调压缩机上拆下。
断开高压互锁回路电气连接器。
空调制冷剂回收完成后，将空调软管从车辆上拆下。
拆卸将超级歧管至压缩机吸气管路固定到压缩机的螺母。
注
推荐使用以下工具

13 毫米深套筒

回旋头棘轮/回旋头扭矩扳手
拆下将超级歧管至压缩机排气管路固定到压缩机的螺母。
注
推荐使用以下工具

13 毫米深套筒

回旋头棘轮/回旋头扭矩扳手

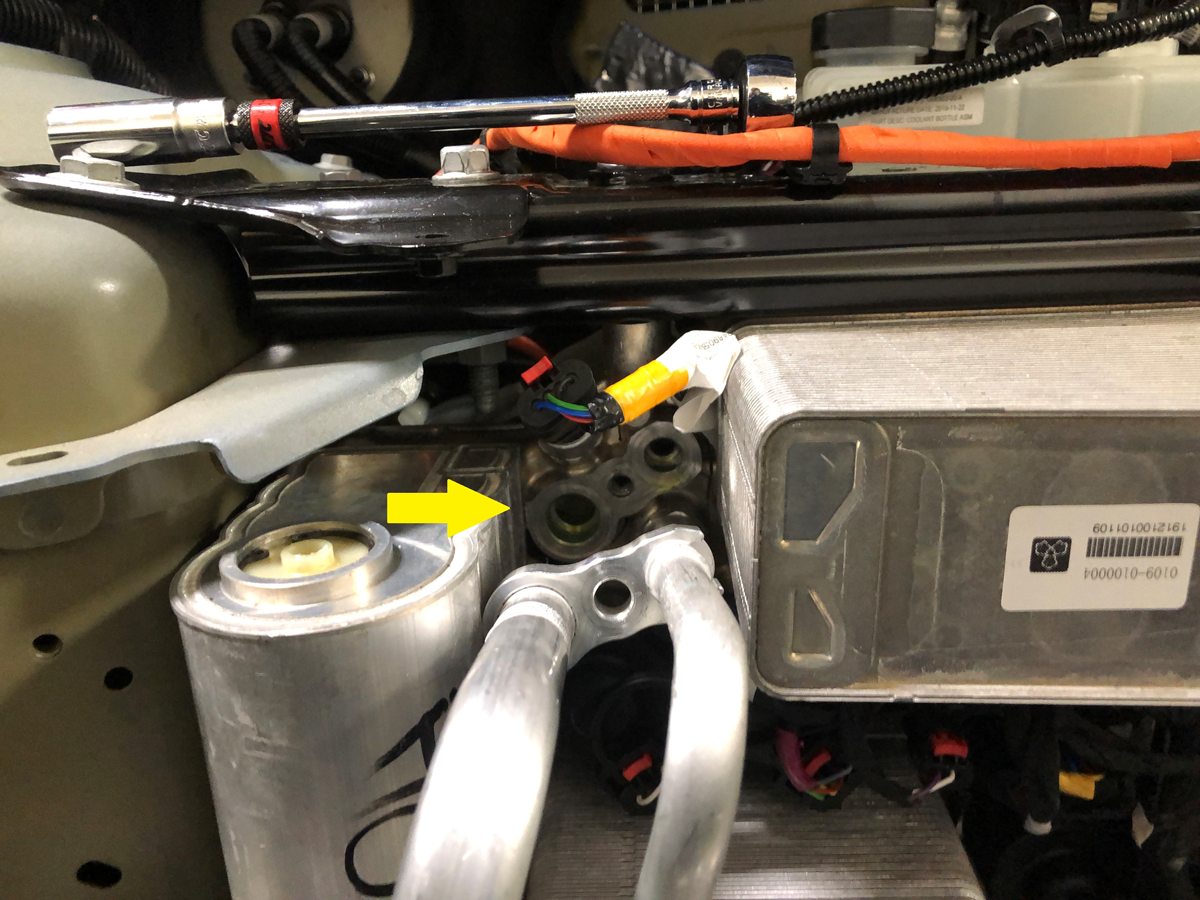

将空调歧管至压缩机管路上的螺栓从超级歧管上拆下，然后将空调歧管管路从车辆上拆下。
TIp
推荐使用以下工具

13 毫米套筒

6 英寸加长件

回旋头棘轮/回旋头扭矩扳手
拆下将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
TIp
推荐使用以下工具

13 毫米套筒
松开将 12V/低压电池通风管固定到电池支架的卡子。
松开将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
将高压线束支架向前、向上移动，以将支架从空调压缩机上松开，然后小心地将支架置于一旁。
拆下将空调压缩机高压线束固定到减震塔支架的固定夹。

注
向上拉动夹子以辅助拆卸；注意请勿拉扯高压线缆。
拆下将减震塔支架固定到车身的 LH 和 RH 螺栓。
55 Nm (40.6 lbs-ft)
55 Nm (40.6 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒

回旋头棘轮/回旋头扭矩扳手
拆下将减震塔支架固定到车身的 LH 和 RH 外螺栓，然后从车上拆下减震塔支架。
62 Nm (45.7 lbs-ft)
TIp
推荐使用以下工具

15 毫米套筒

回旋头棘轮/回旋头扭矩扳手
在协助下，将减震塔支架连同超级歧管和压缩机一起从车辆上拆下。

注
注意连接器和空调管路，缓慢抬起支架。将支架放置在硬纸板垫上。
拆下将超级歧管至 HVAC 空调管路总成固定到超级歧管的螺母，然后拆下超级歧管至 HVAC 空调管路总成。
TIp
推荐使用以下工具

15 毫米套筒

无绳棘轮/冲击钻

回旋头棘轮/回旋头扭矩扳手
记录新旧零件号和序列号。

注
标签位于蓄压器前部。
拆下将超级歧管固定到减震塔支架的螺栓（2 个），然后拆下超级歧管。
TIp
推荐使用以下工具

15 毫米套筒

无绳棘轮/冲击钻

回旋头棘轮/回旋头扭矩扳手
拆下将空调压缩机支架固定到减震塔支架的螺栓（2 个），然后拆下空调压缩机和空调压缩机支架总成。
注
推荐使用以下工具

15 毫米套筒

回旋头棘轮/回旋头扭矩扳手
将空调压缩机支架从空调压缩机上拆下。
注
推荐使用以下工具

10 毫米深套筒

回旋头棘轮/回旋头扭矩扳手

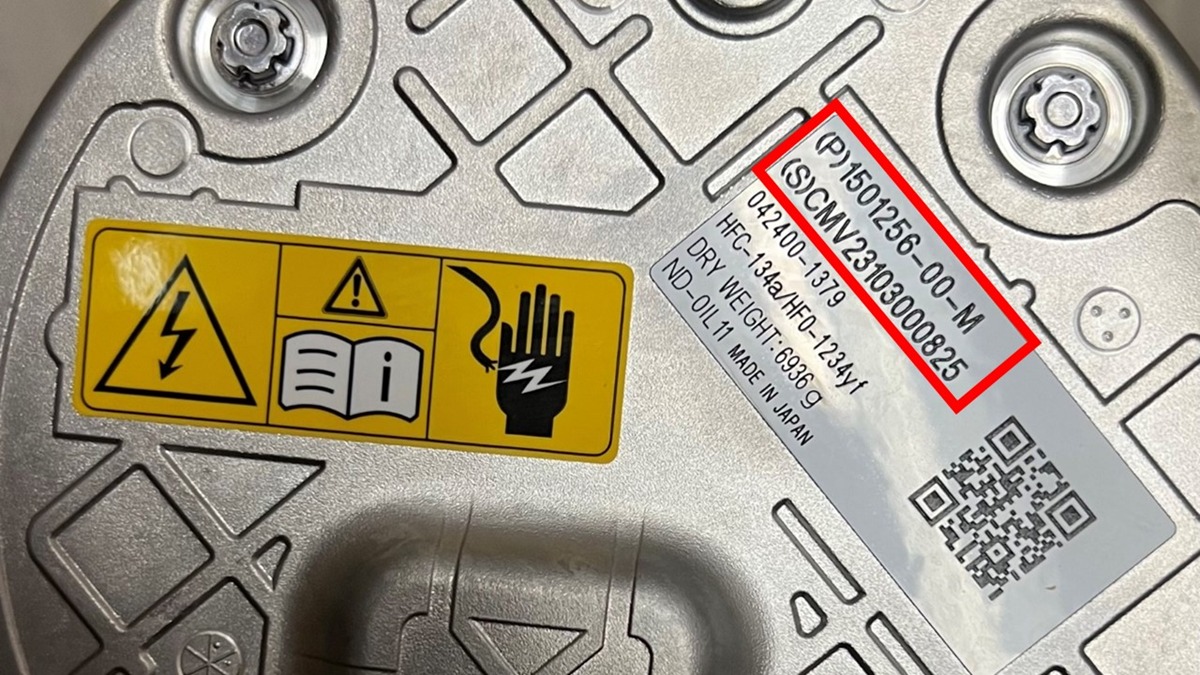

记录新旧压缩机零件号，以便在后续步骤中进行配置更新。

使用 Snap-On 空调机冲洗 HVAC 系统

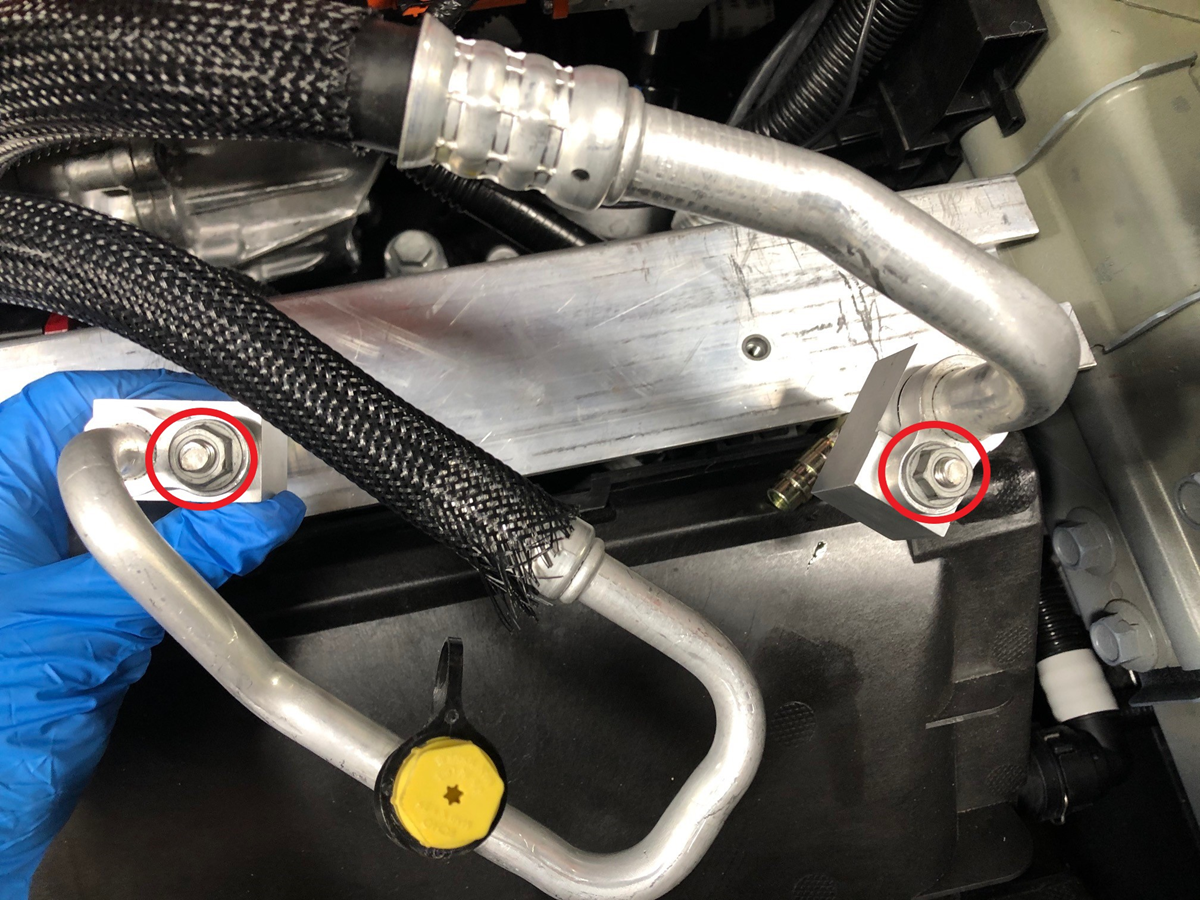

安装超级歧管至 HVAC 空调管路，然后安装将管路固定到 HVAC 总成的螺栓（2 个）。

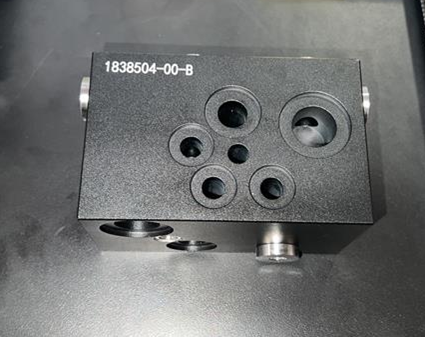

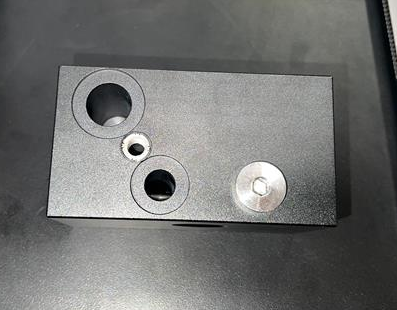

将冲洗适配器 1838504-00-B 安装到超级歧管至 HVAC 空调管路以及超级歧管至压缩机空调管路。

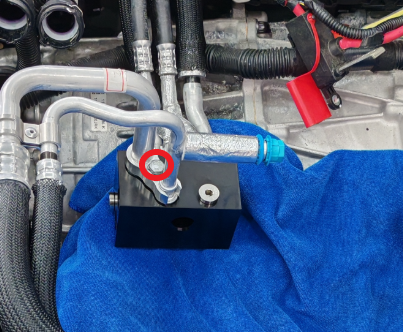

安装将冲洗适配器固定到超级歧管至压缩机空调管路的螺母（2 个）。

注
使用压缩机 13 毫米螺母将冲洗适配器固定到超级歧管至压缩机空调管路。
将空调机软管连接到冲洗适配器。

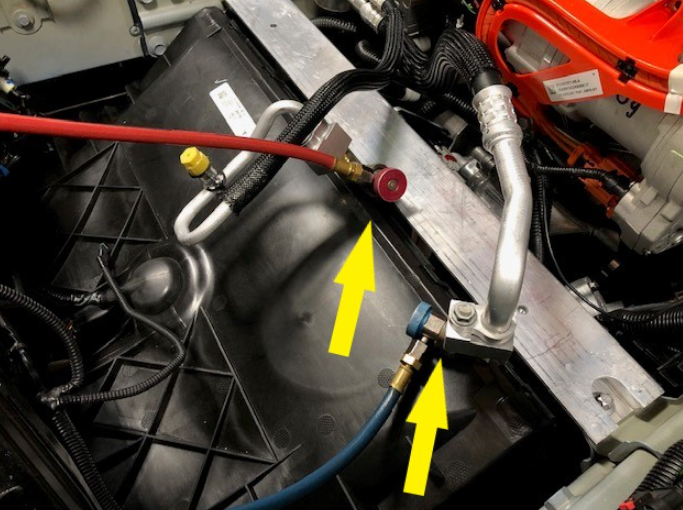

将 Snap on 空调机软管连接到空调冲洗适配器，然后依次选择Menu > > Num 4 > OK > OK，以运行彻底冲洗或快速冲洗程序。

注
冲洗程序运行时间约为 40 分钟，运行系统冲洗程序时制冷剂罐内必须含有至少 6 千克制冷剂。
冲洗完成后，将空调机软管从空调冲洗适配器上断开。
冲洗完成后，在空调机上停止冲洗。

注
快速冲洗耗时 40 分钟，彻底冲洗耗时 1 小时 40 分钟。
将空调机管路从冲洗适配器上断开，然后将冲洗适配器从车辆上拆下。

注
使超级歧管至 HVAC 空调管路保持连接在 HVAC 外壳上。

使用 Waeco 空调机冲洗 HVAC 系统

放置好超级歧管至 HVAC 空调管路，然后安装将管路固定到 HVAC 总成的螺栓（2 个）。
将冲洗适配器 1838504-00-B安装到超级歧管至 HVAC 空调管路以及超级歧管至压缩机空调管路。
安装将冲洗适配器固定到超级歧管至压缩机空调管路的螺母（2 个）。

注
使用压缩机 13 毫米螺母将冲洗适配器固定到超级歧管至压缩机空调管路。
将空调机软管连接到冲洗适配器。
将冲洗套件安装到空调机上。

注
将冲洗套件连接到 Waeco 空调机上。2 个螺栓，8 毫米，1 个自锁螺母。
检查液体管路干燥过滤器上的标记。

注
每次冲洗前使用油性记号笔标记过滤器，冲洗 10 次后请更换过滤器。

注
如果尚不需要更换过滤器，请转至第7步。
拆下液体管道干燥过滤器

注
取走容器中的过滤器（连接到冲洗单元的灰色过滤器）PR052FM；可以重复使用铜制 O 型环；请勿使用任何工具，手动完成拆卸
更换液体管道干燥过滤器（连接到冲洗单元的灰色过滤器）PR052FM

注
1 个新的过滤器，2 个新的铜密封圈；请穿戴适当的个人防护装备 (PPE)；将旧的过滤器尖头换位到新的过滤器上；将铜密封圈安装到连接点之间；请勿过度紧固，手动拧紧铜制管路即可；安装新的过滤器前，请确保已拆卸旧的密封圈，必要时可使用尖凿拆下铜密封圈
将空调机上的低压软管连接到过滤器快接连接器上

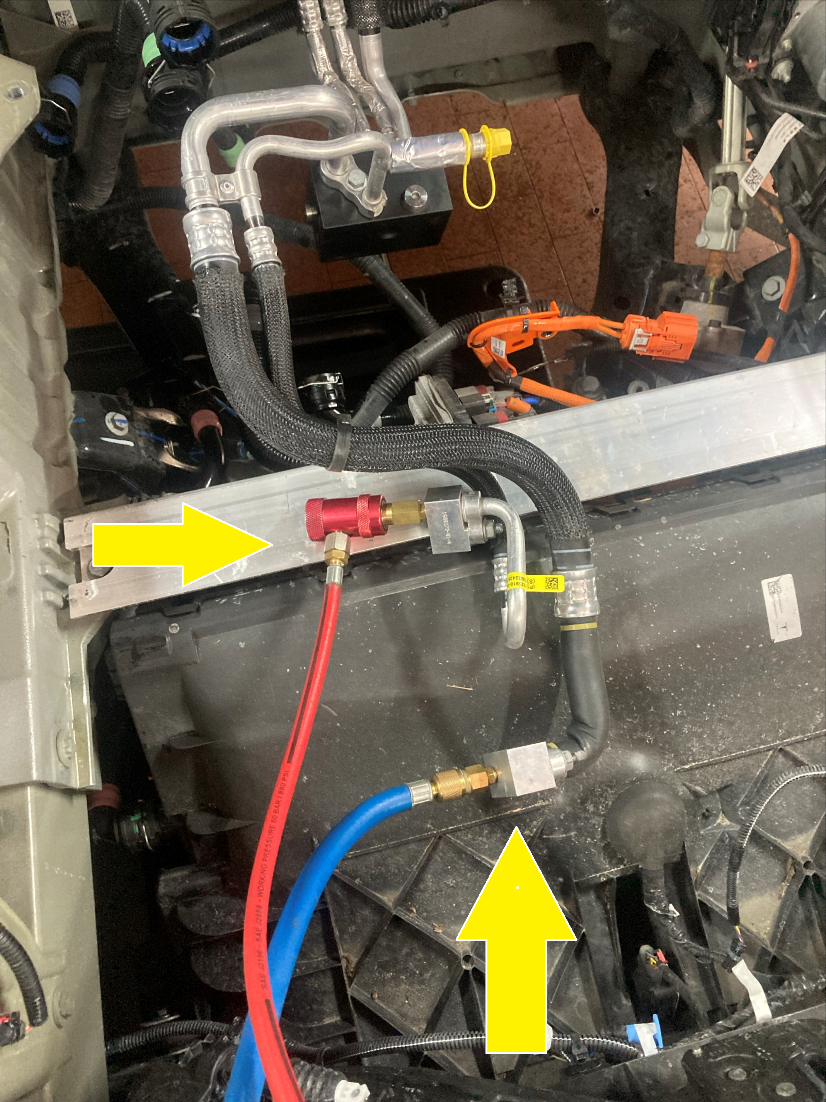

将空调机软管连接到空调冲洗适配器，然后冲洗 HVAC 外壳。

注
如果出现一条或多条第GUID-3F469D2E-A32F-404C-A997-8CCBE1B68318.html#TASK_FLUSH__GUID-E9DA8AD3-220D-4FEA-992A-8DE1C3AF8295步中所述警报，请选择Full flushing。如果未出现任何警报，请选择Fast flushing。

注
快速冲洗程序耗时约 40 分钟，彻底冲洗耗时约 1 小时 40 分钟。注意必须使用 WAECO ASC 5500G RPA R1234YF 空调维修机。运行系统冲洗程序时，制冷剂罐内需留有至少 6 kg制冷剂。依次按下 Enter =>Other Selections =>Enter =>Flushing =>Enter =>Enter =>Enter =>=>Full Flushing =>Enter
冲洗完成后，按下机器上的STOP。

注
快速冲洗耗时 40 分钟，彻底冲洗耗时 1 小时 40 分钟。

安装

拆下新超级歧管上的空调管路塞。
将新旧零件号以及超级歧管序列号记录在维修单上。

注
标签位于蓄压器前部。
将超级歧管放置在减震塔支架上，然后安装将超级歧管固定到支架的螺栓（2 个）。
31 Nm (22.9 lbs-ft)
将空调压缩机支架从旧的空调压缩机上拆下。
注
推荐使用以下工具

10 毫米深套筒

回旋头棘轮/回旋头扭矩扳手
记录新旧压缩机零件号，以便在后续步骤中进行配置更新。
将 NVH 隔音毯安装到新压缩机上。

注
安装新隔音毯，或者如果粘合剂仍然可用，并且未提供新隔音毯，则重新使用旧隔音毯。

注
揭下背胶，然后将隔音毯放下，使胶面朝上。将开口与压缩机上的吸入口对齐，将隔音毯安装在吸入口四周，然后继续将隔音毯包裹在压缩机四周。
将空调压缩机支架放置在空调压缩机上，然后安装将支架固定到压缩机的螺栓。
9 Nm (6.6 lbs-ft)
注
推荐使用以下工具

10 毫米深套筒

回旋头棘轮/回旋头扭矩扳手
将空调压缩机以及空调压缩机支架总成放置在减震塔支架上，然后安装将压缩机支架固定到减震塔支架的螺栓（2 个）。
将空调歧管至 HVAC 空调管路从 HVAC 总成上拆下。
更换超级歧管至 HVAC 空调管路总成上超级歧管一侧的密封垫圈。

注
5 个密封垫圈。安装新的密封垫圈。用 ND-11 油润滑密封垫圈。
更换超级歧管至 HVAC 空调管路总成上 HVAC 一侧的密封垫圈。

注
5 个密封垫圈；安装新的密封垫圈；用 ND-11 油润滑密封垫圈
手动拧紧将超级歧管至 HVAC 空调管路总成固定到超级歧管的螺母。
紧固将超级歧管至 HVAC 空调管路总成固定到超级歧管的螺母。
36 Nm (26.5 lbs-ft)
注
推荐使用以下工具

13 毫米套筒

回旋头棘轮/回旋头扭矩扳手

6 英寸加长件
在协助下，将超级歧管连同压缩机和减震塔支架一起安装到车辆上。

注
该步骤需要两名技术人员；注意连接器和空调管路，缓慢抬起支架。
安装将减震塔支架固定到车身的 LH 和 RH 螺栓。
55 Nm (40.6 lbs-ft)
55 Nm (40.6 lbs-ft)
注
推荐使用以下工具

15 毫米套筒

回旋头棘轮/回旋头扭矩扳手
安装将减震塔支架固定到车身的 LH 和 RH 外侧螺栓。
62 Nm (45.7 lbs-ft)
注
推荐使用以下工具

15 毫米套筒

回旋头棘轮/回旋头扭矩扳手
安装将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）。
28 Nm (20.6 lbs-ft)
TIp
推荐使用以下工具

13 毫米套筒
将散热器入口软管安装到超级歧管。

注
执行推拉推测试，确保软管完全就位。
将散热器出口软管安装到超级歧管。

注
执行推拉推测试，确保软管完全就位。
将动力总成旁路软管安装到超级歧管。

注
执行推拉推测试，确保软管完全就位。
将高压电池回流软管连接到超级歧管。

注
执行推拉推测试，确保软管完全就位。
将动力总成供给软管连接到超级歧管。

注
执行推拉推测试，确保软管完全就位。
将冷却器至电池软管连接到超级歧管。

注
执行推拉推测试，确保软管完全就位。
连接动力总成供给软管的传感器。

注
线束和冷却液软管均带有颜色标注。将线束颜色与冷却液软管颜色相匹配。
连接冷却器至电池软管传感器。

注
线束和冷却液软管均带有颜色标注。将线束颜色与冷却液软管颜色相匹配。
安装将温度系统次总成线束固定到前部线束导件盖的卡子。
将温度系统次级线束连接器连接到前控制器上。
安装将空调压缩机高压线束固定到减震塔支架的固定夹。
将空调压缩机高压线束支架放在空调压缩机上。

注
确保高压线束支架与空调压缩机顶部的线束支座接合。
安装将高压线束支架固定到空调压缩机的螺栓。
9 Nm (6.6 lbs-ft)
TIp
推荐使用以下工具

13 毫米深套筒

棘轮/扭矩扳手
TIp
连接高压互锁回路电气连接器。
使空调压缩机高压连接器在空调压缩机上完全就位，然后将锁片向空调压缩机方向推动以接合锁片。

注
执行推拉测试，以确认连接器已完全固定。
安装将冷却液软管固定到接地带连接点附近空调压缩机支架的卡子。
将接地带放置在空调压缩机上，然后安装将接地带固定到空调压缩机的螺栓。
7 Nm (5.2 lbs-ft)
注
螺栓为自攻式。因此无需敲击压缩机螺栓孔。
TIp
推荐使用以下工具

T25 梅花套筒

无绳棘轮/冲击钻

棘轮/扭矩扳手
安装将空调压缩机低压线束固定到空调压缩机高压线束支架的夹子。
将低压电气连接器连接到空调压缩机，然后接合锁片。

警告
将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
拆下运输时安装在新的空调压缩机上的塞子。
更换高压和低压超级歧管至空调压缩机软管接头上的 O 型环，然后使用适当的空调机油润滑 O 型环。请参阅液体和容量了解空调机油规格。

图 1. 图示为低压接头；高压接头与之类似

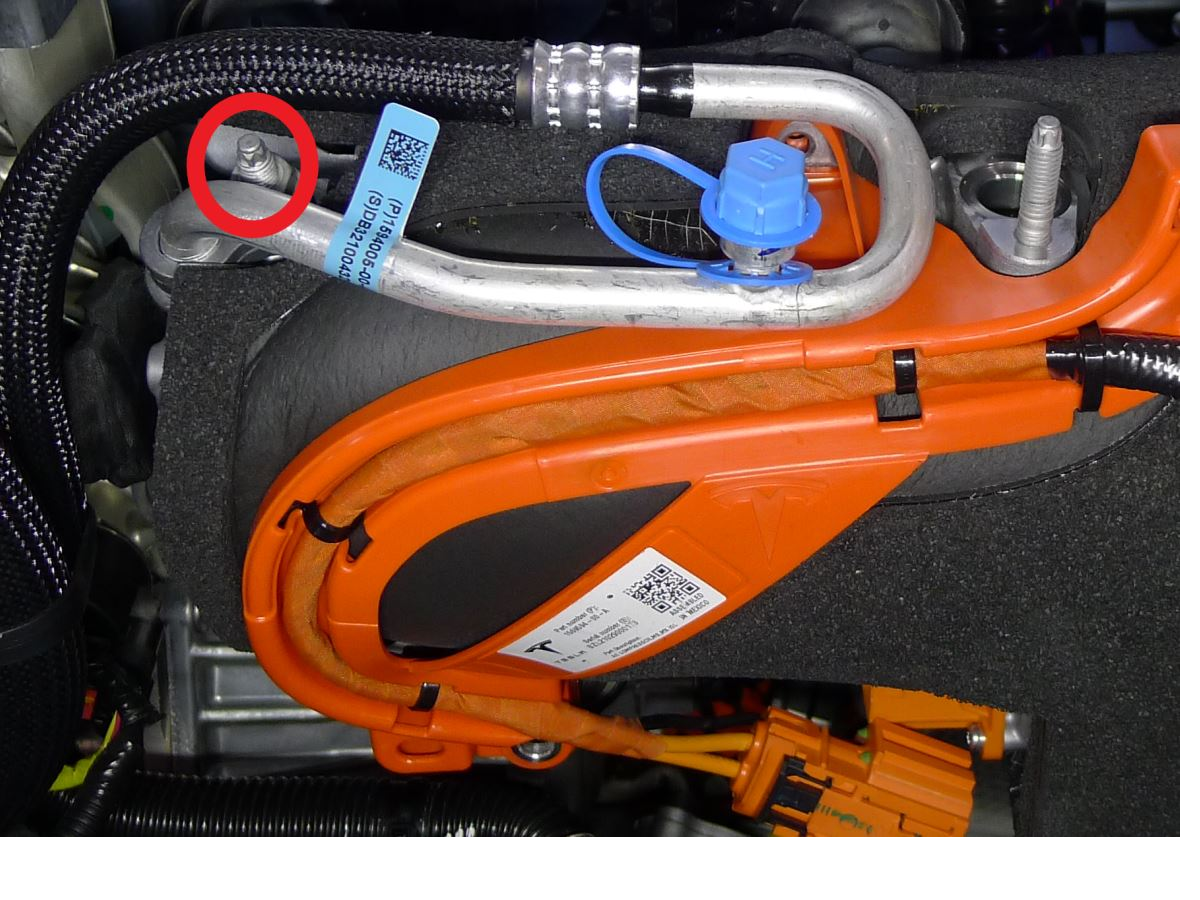

将超级歧管至空调压缩机高压接头放置在空调压缩机上，然后安装将接头固定到空调压缩机的螺母。
22 Nm (16.2 lbs-ft)
TIp
推荐使用以下工具

13 毫米深套筒

回旋头棘轮/回旋头扭矩扳手

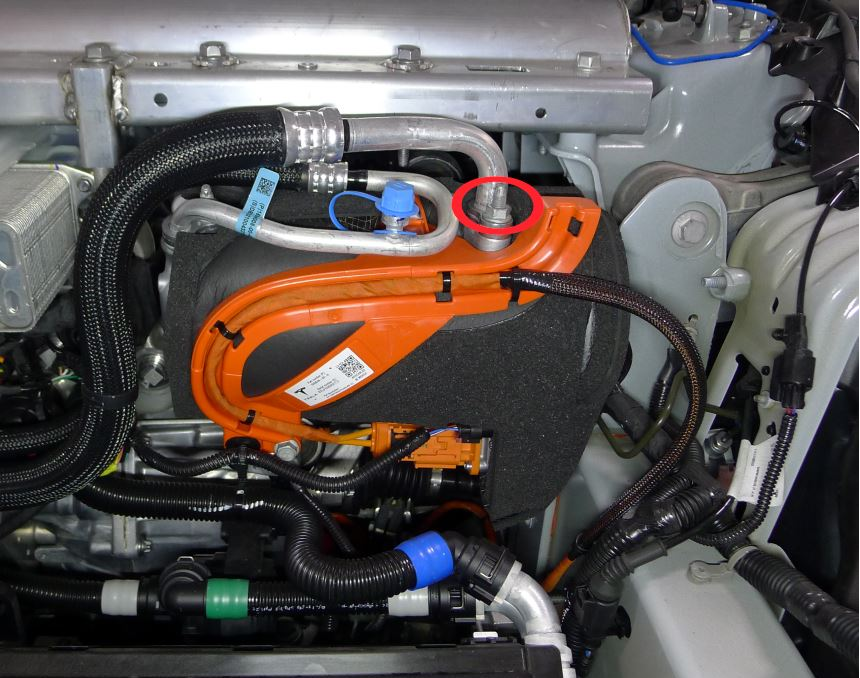

将超级歧管至空调压缩机低压接头放在空调压缩机上，然后安装将接头固定到空调压缩机的螺母。
22 Nm (16.2 lbs-ft)
TIp
推荐使用以下工具

13 毫米深套筒

回旋头棘轮/回旋头扭矩扳手
安装将冷却液软管固定到空调压缩机支架的卡子（2 个）。
安装将 12V 电池通风管固定到 12V 电池支架的卡子。
安装 12V/低压电池。请参阅 12V/低压电池（拆卸和更换）。
连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
在触摸屏上，点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Coolant & Refrigerant)，然后点击Run，以启动 "Start Thermal Fill Drain (Coolant & Refrigerant)" 例行程序。
断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
执行空调真空泄漏测试。请参阅空调制冷剂（回收和重新加注）。
执行空调制冷剂重新加注程序。请参阅空调制冷剂（回收和重新加注）。
执行冷却系统真空重新加注程序。请参阅冷却系统（真空再加注）。
连接紧急响应回路，但请保持低压电池断开状态。
连接一个低压维护设备。请参阅低压维护设备（连接和断开）。
更新压缩机配置：
1. 将车辆置于“维护模式增强版”。请参阅维护模式增强版。
2. 在车辆触摸屏上，点击Thermal > Actions > Thermal Configurations，然后选择 "compressorType"。
  - 如果目标是 Denso 压缩机，则压缩机零件号和类型为：
    - 1501256-00-G：DENSO 8k
    - 1501256-00-H/I：DENSO 11k - 无速度限制
    - 1501256-0X-J（或更高版本）和固件版本高于 2021.4.10：DENSO 11k（已启用 COP1）
  - 如果目标是 Sanden 压缩机，则压缩机零件号和类型为：
    - 1582668-00-H：SANDEN_V2
    - 1582668-00-I：SANDEN_V3
    - 1582668-XX-J：SANDEN_V4
3. 选择Run以保存更新后配置。
重新安装固件。请参阅软件重新安装 - 触摸屏。
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Stop Thermal Fill Drain，然后等待例行程序完成。
将车辆置于“维护模式增强版”。请参阅维护模式增强版。
在触摸屏上，点击Service Mode > Thermal > Actions > Thermal Configurations > coolantPumpType > DUAL_MIX，然后点击Run。
点击Service Mode > Coolant System > Pump Identification，然后点击Run。
点击Service Mode > Thermal > Refrigerant System > Reset Compressor P-Metric，然后点击Run。
点击Service Mode > Thermal > Sensors and Valves > Run Heat Pump Commissioning，然后点击Run。
点击Service Mode > Thermal > Coolant System > Coolant Purge，然后点击Run
安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
安装前部流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
冷却液空气冲洗完成后，检查冷却液液位，确保液位处于 "Max" 线处。必要时加满。
点击Service Mode > Thermal > Actions > Test Thermal Performance，然后点击Run。
点击Service Mode > Thermal > Actions > Test HVAC Performance，然后点击Run。
在触摸屏上，长按Exit Service Mode按钮以退出“维护模式增强版”。
断开低压维护设备。请参阅低压维护设备（连接和断开）。
连接低压电源。请参阅 12V/低压电源（断开和连接）。
安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
安装前备箱储物单元请参阅前备箱储物单元（拆卸和更换）。
