分总成 - 闩锁 - 充电接口(欧洲、中东和非洲)(拆卸和更换)

校正代码 44012122 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 25 日:将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 8 月 25 日:添加了充电接口电压检查程序链接。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 打开所有四个车门。
    Informational PurposesAn informational icon, calling your attention
    锁定后车门,防止意外关闭。
  2. 降下所有车窗。
  3. 将左前座椅向前移动。
  4. 将右前座椅向前移动。

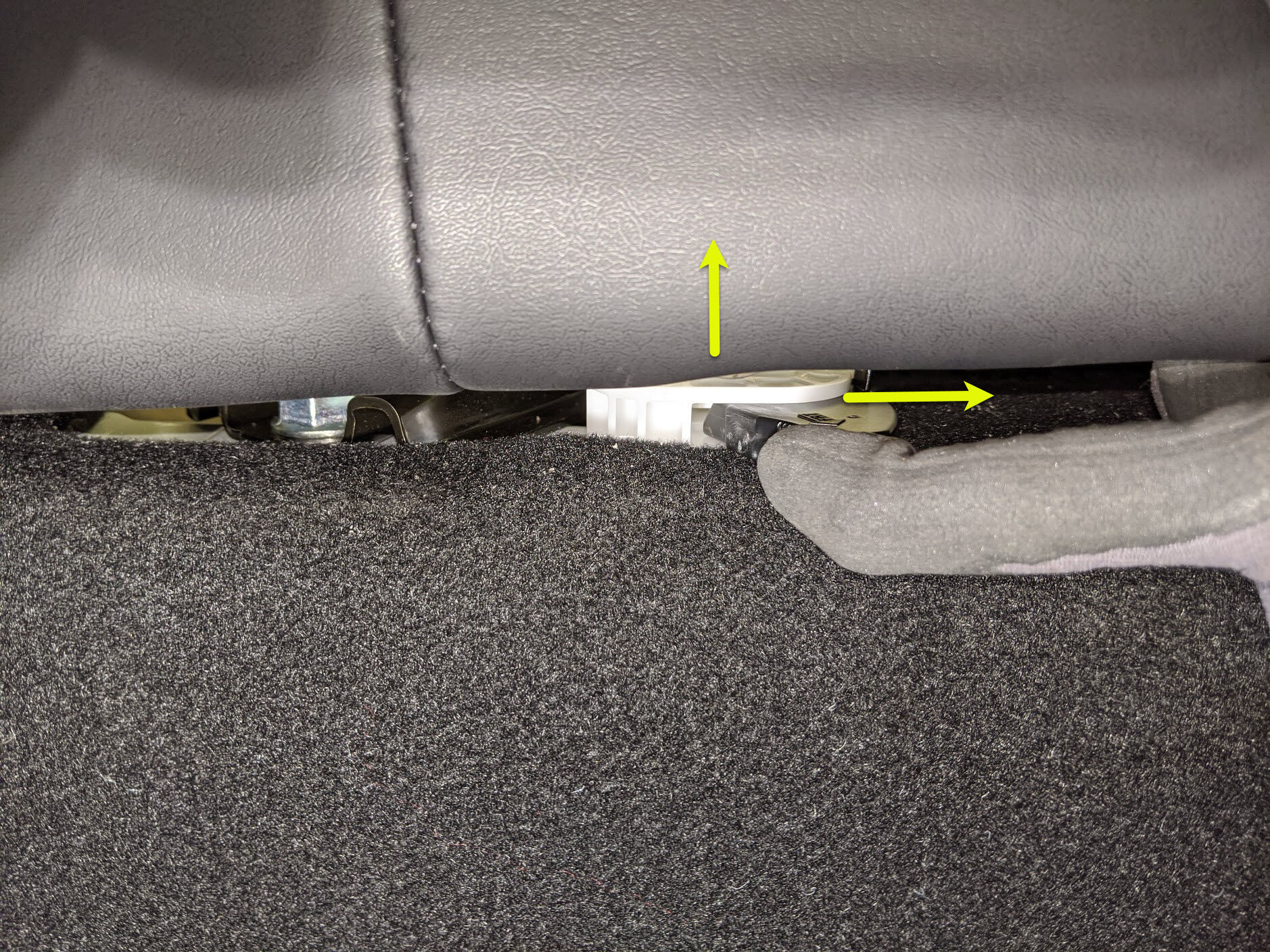

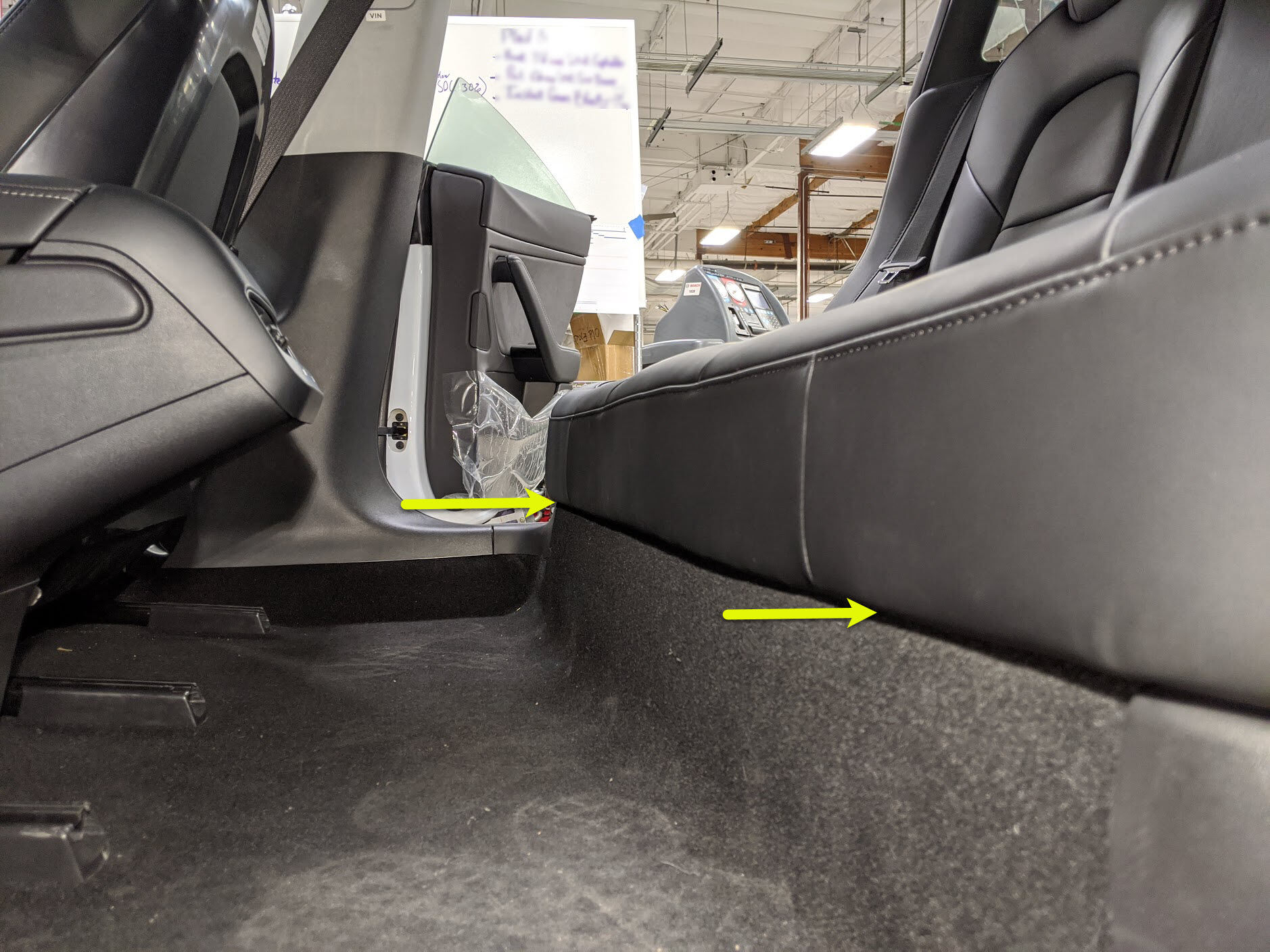

  5. 锁扣第二排座垫并断开线束。
    Informational PurposesAn informational icon, calling your attention
    2 个锁片,2 个连接器;在每一侧将锁片向车辆左侧按压,以松开座垫的前边缘。

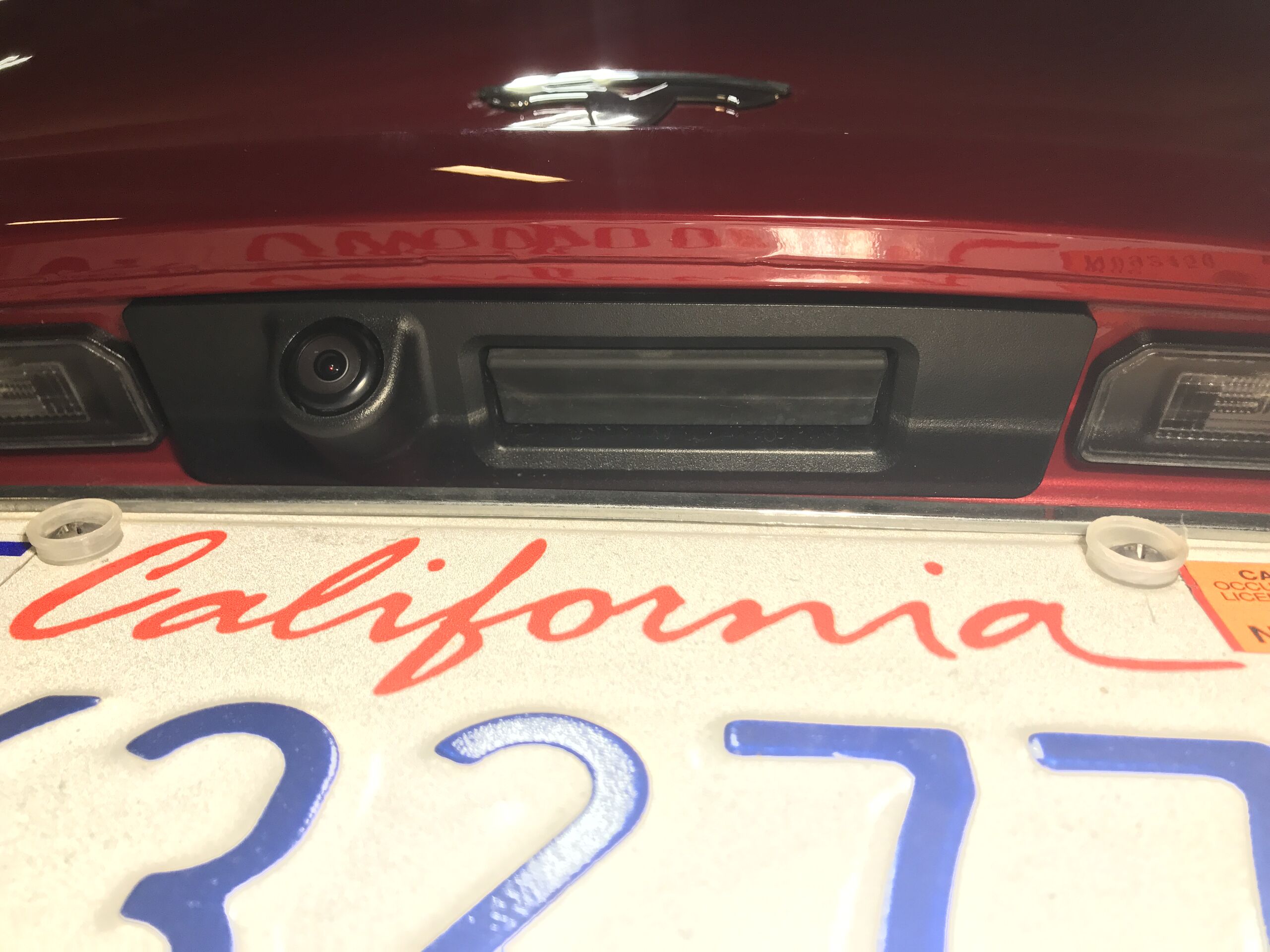

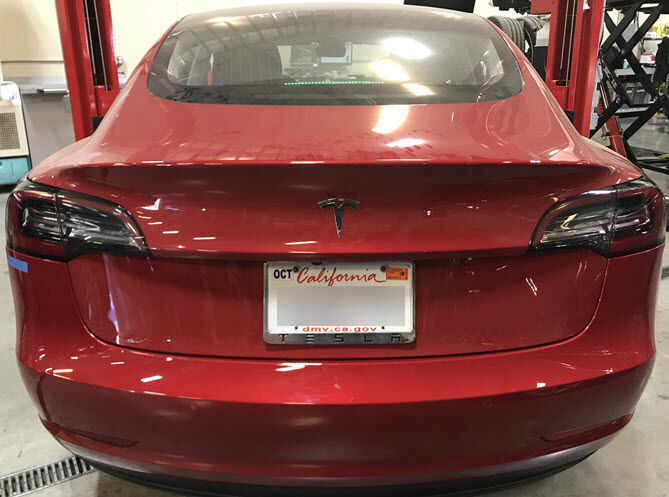

  6. 通过外部开关打开后备箱。

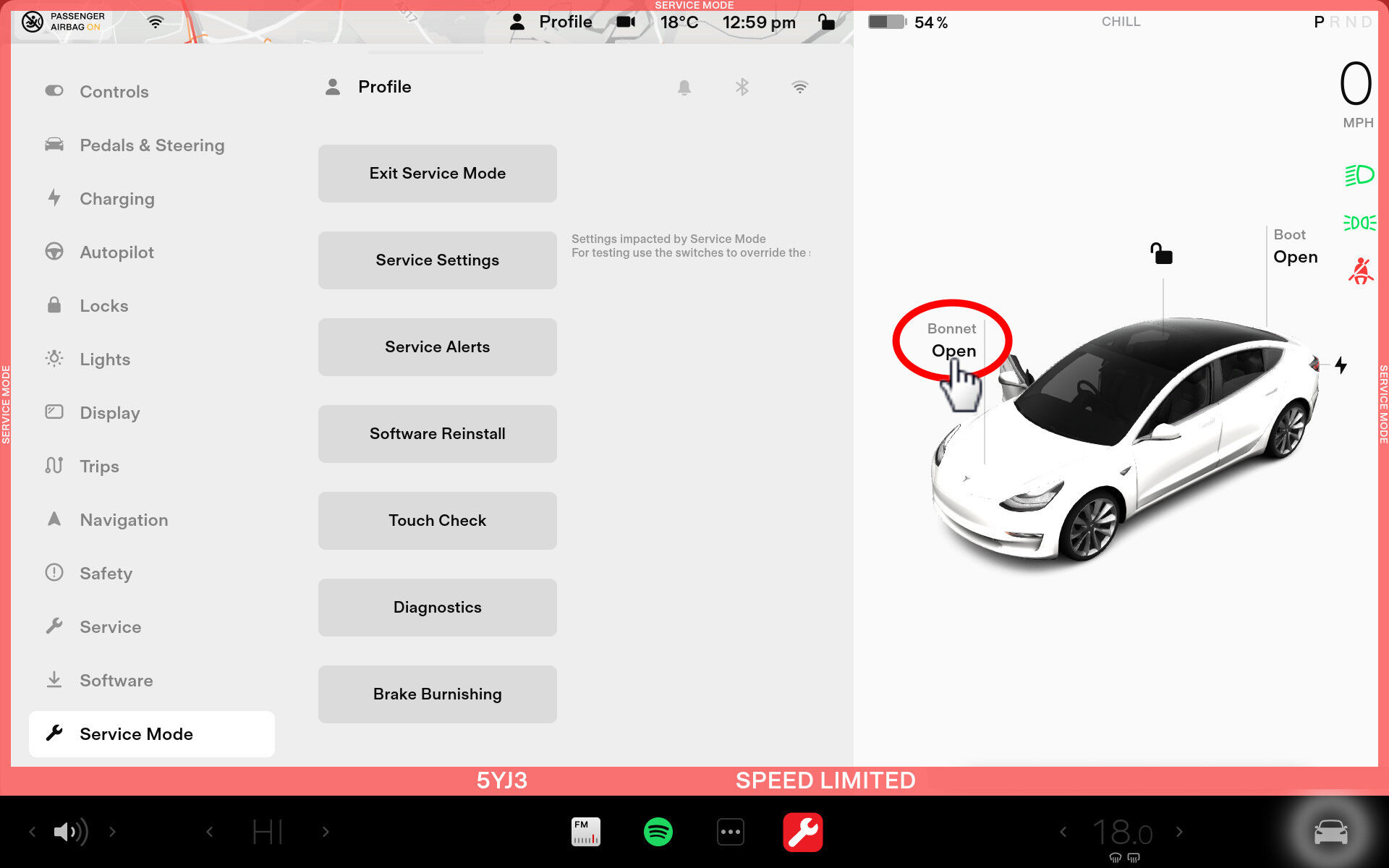

  7. 打开前备箱盖。

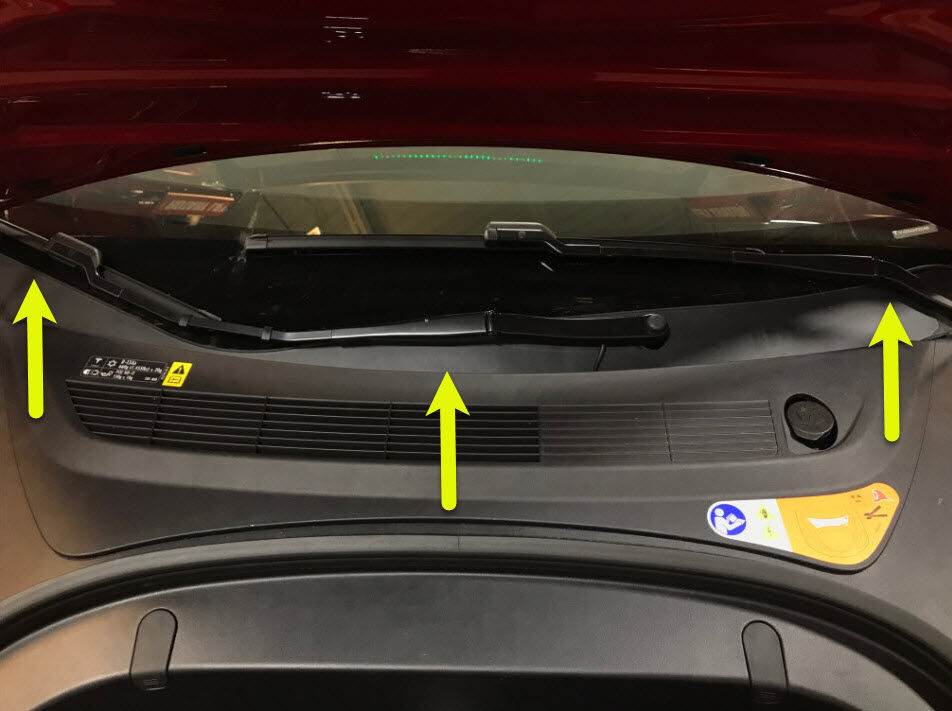

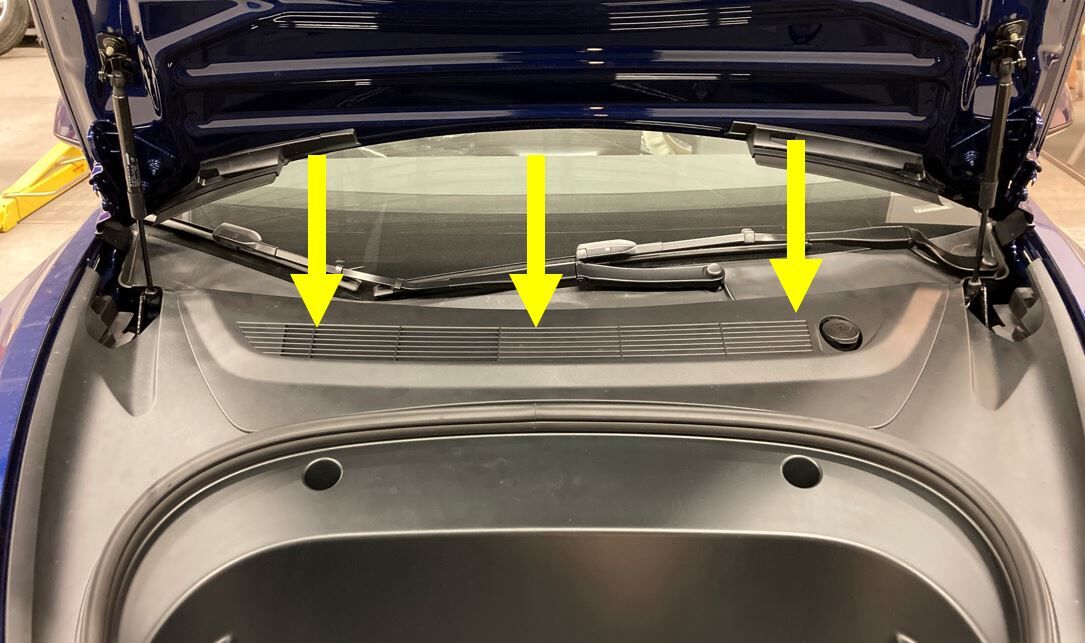

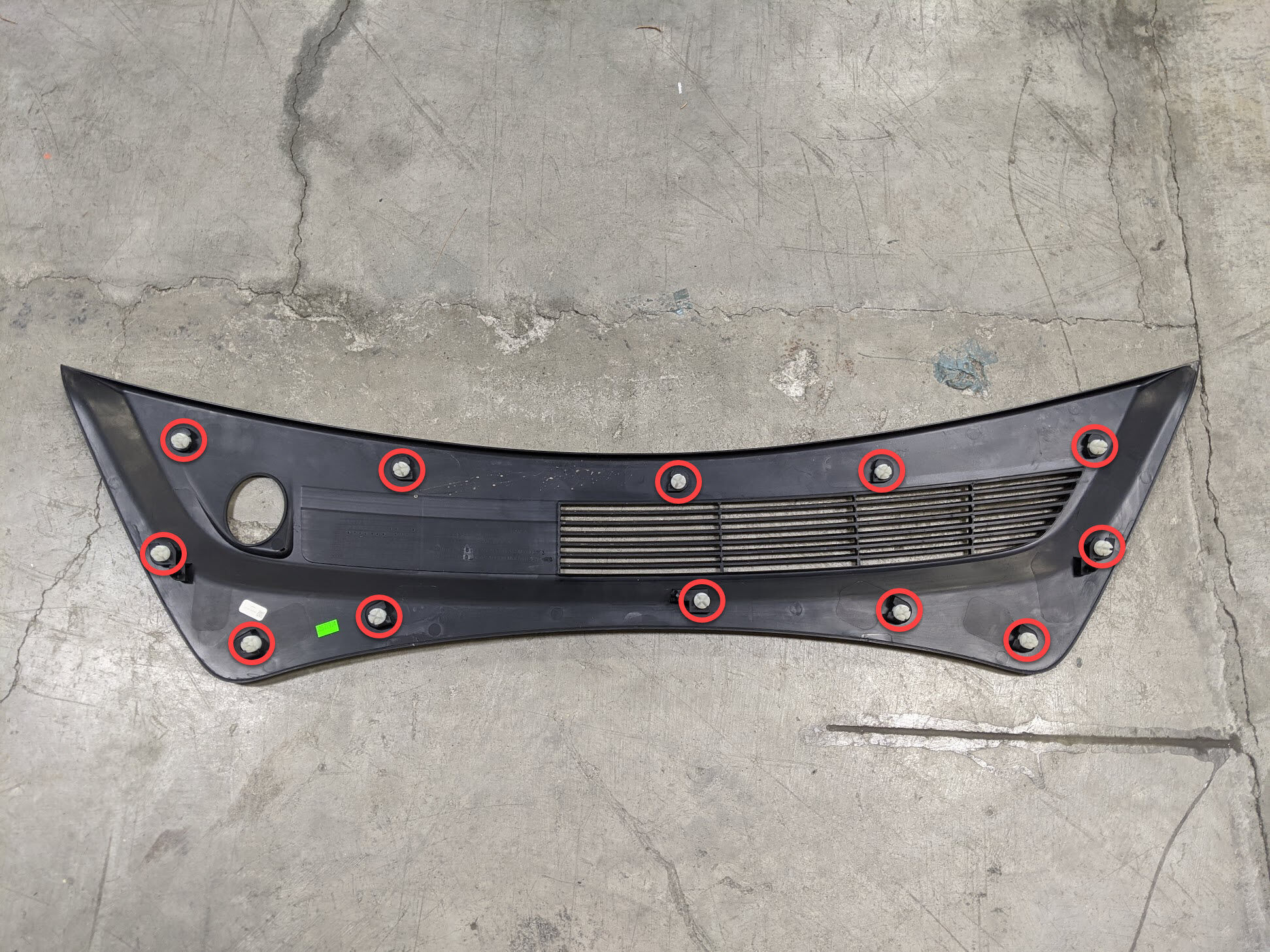

  8. 拆卸后挡板。
    Informational PurposesAn informational icon, calling your attention
    12 个卡子。

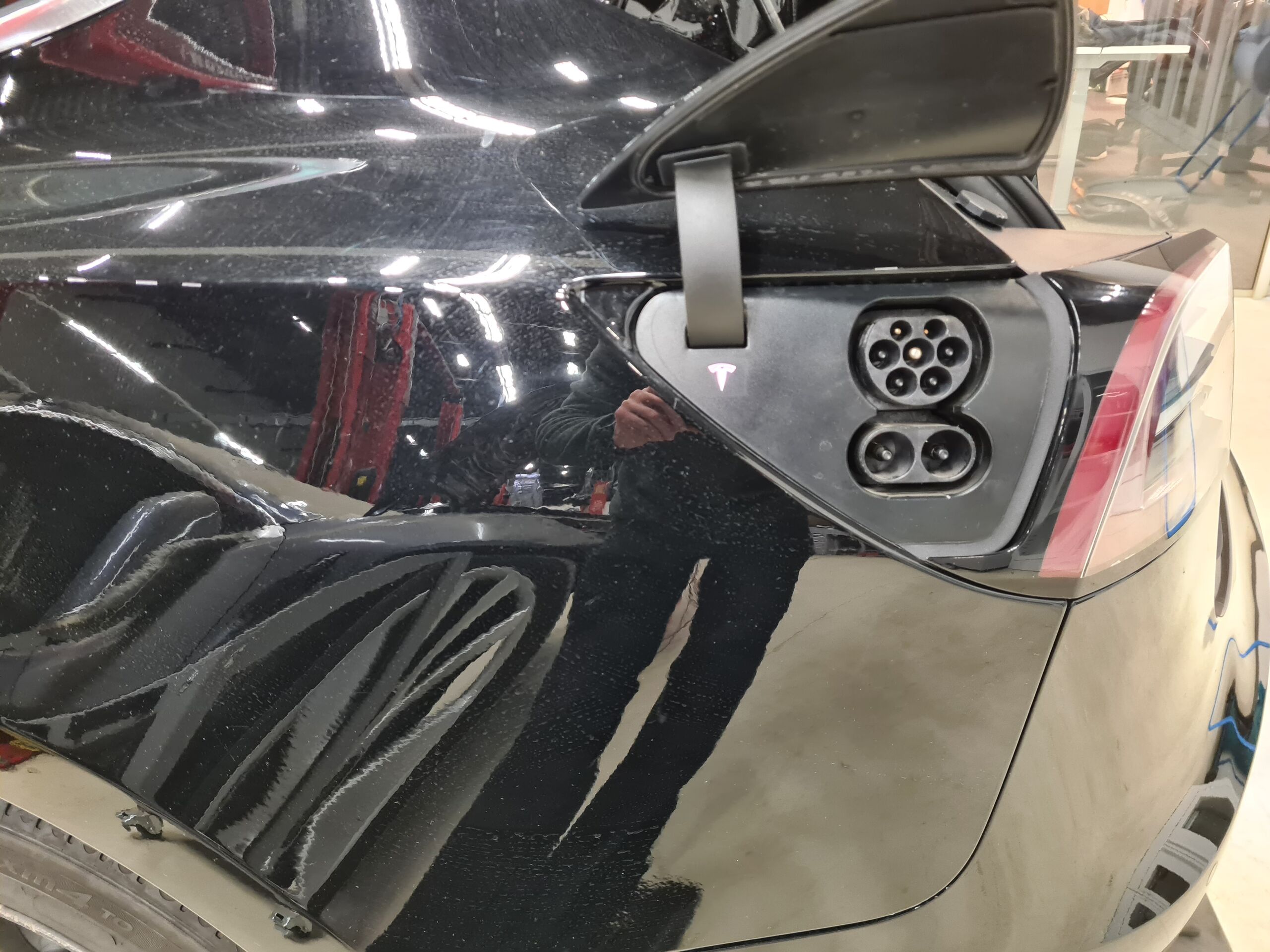

  9. 打开充电接口盖板。
  10. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  11. 执行充电接口电压检查程序。请参阅充电接口电压检查

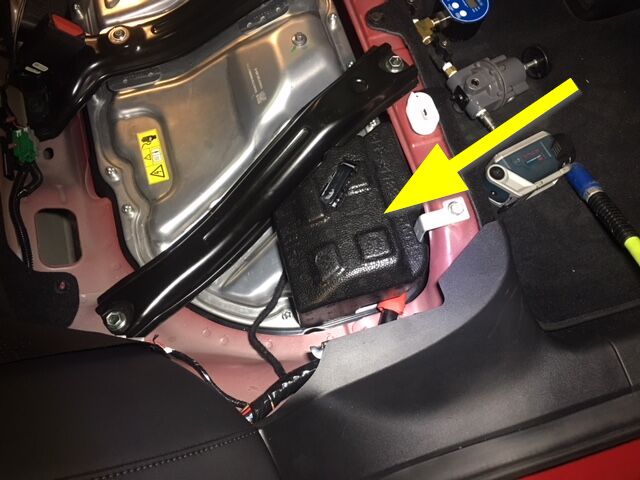

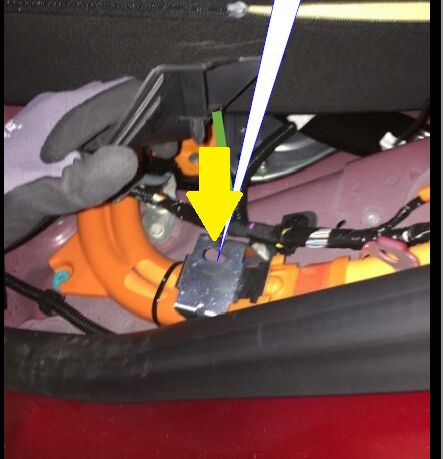

  12. 锁扣高压电池仓上的高压盖。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子。

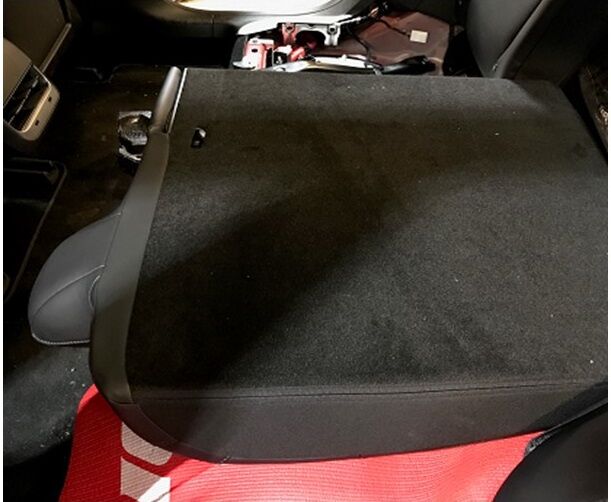

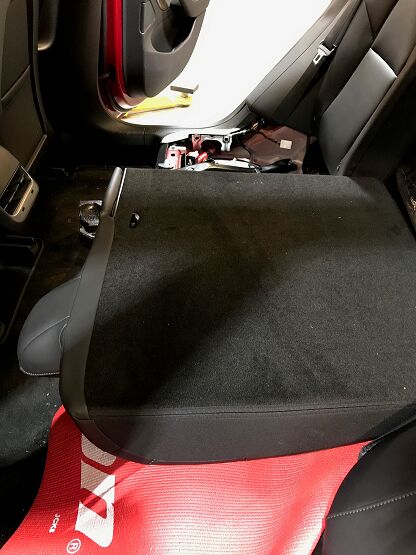

  13. 放倒 60 百分比座椅。
    Informational PurposesAn informational icon, calling your attention
    保护座垫。

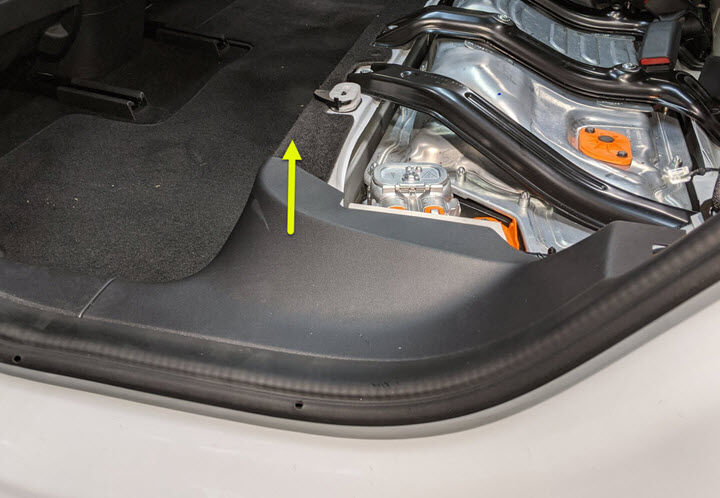

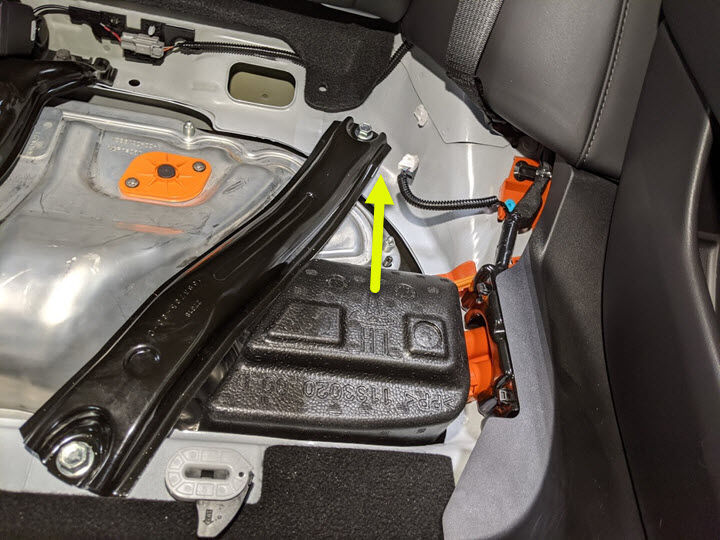

  14. 锁扣左侧承梁。
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,1 个锁片;向外拉动,然后稍稍向上拉动以便拆下。
  15. 将承梁塑料支架从左侧拆下并弃用。
    Informational PurposesAn informational icon, calling your attention
    2 个卡子;如果需要,从后面按住卡子,此支架可能会被承梁带出来。锁扣后弃用。
  16. 将 60 百分比座椅折叠至垂直位置。
    Informational PurposesAn informational icon, calling your attention
    锁扣座椅保护装置。

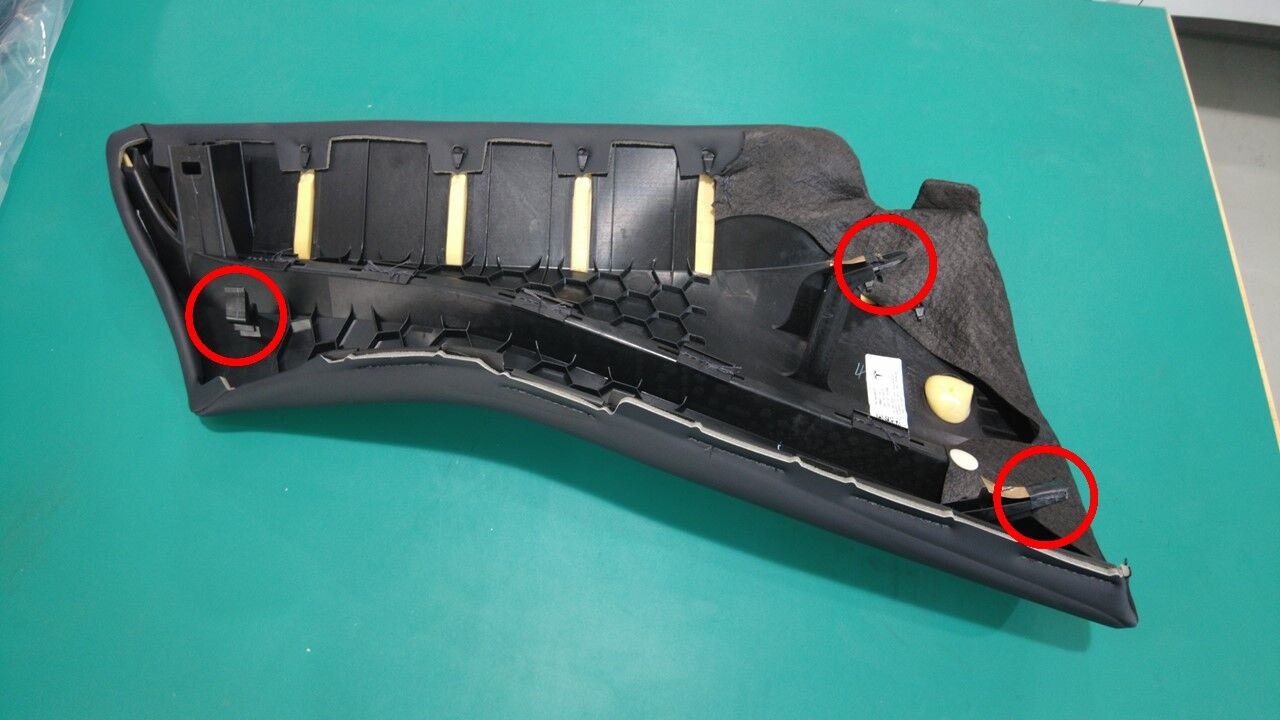

  17. 锁扣左后门槛饰板。
    Informational PurposesAn informational icon, calling your attention
    3 个卡子,1 个导片;向上拉动门槛饰板底角,以便松开 B 柱下部卡子,然后将其拉离车身,从而松开剩余卡子。

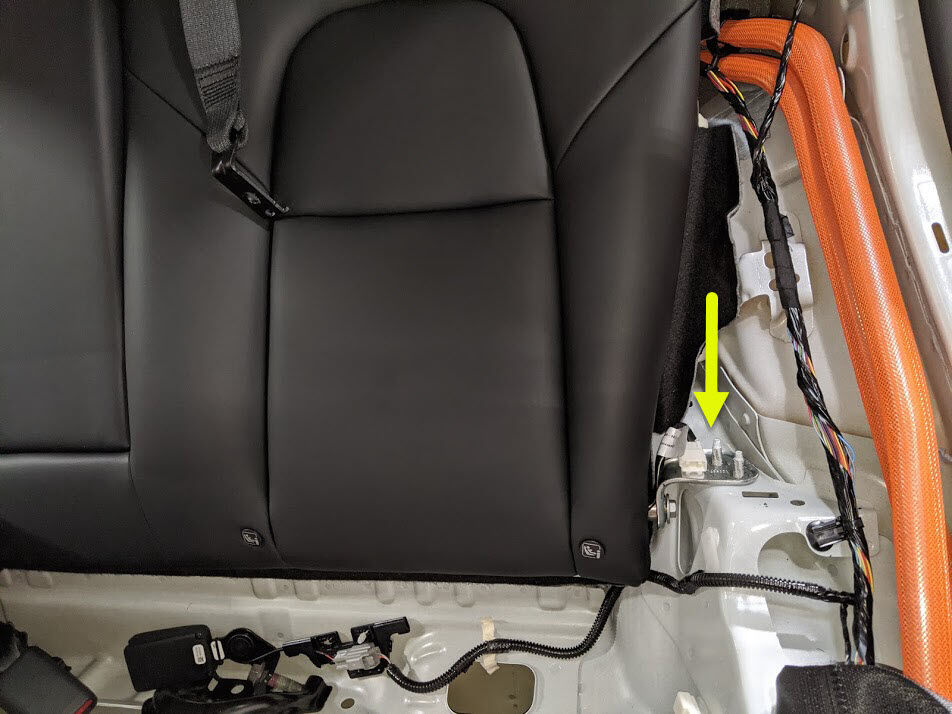

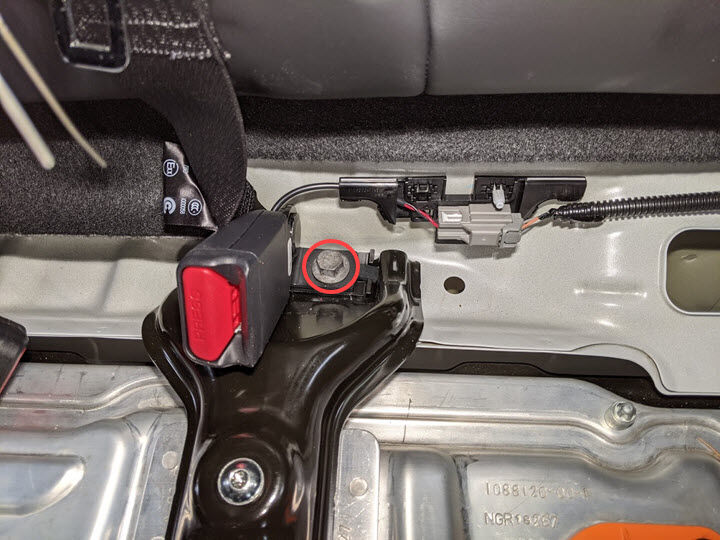

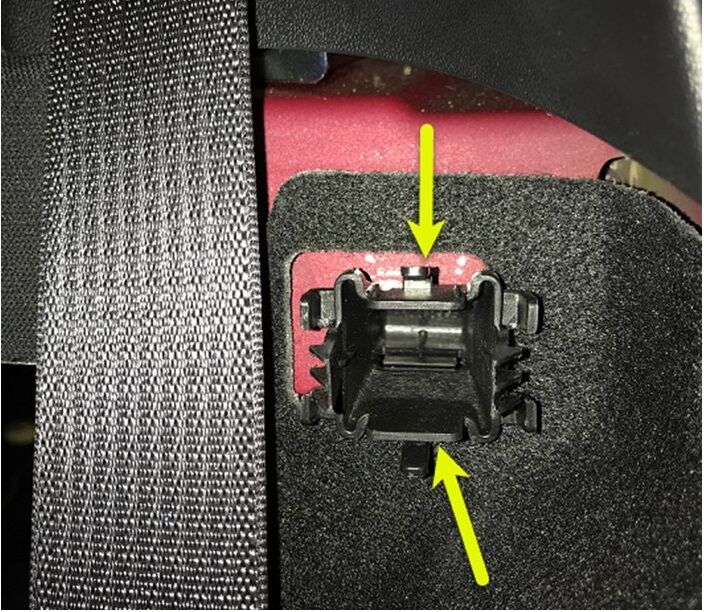

  18. 锁扣左后座椅安全带锁扣。
    Informational PurposesAn informational icon, calling your attention

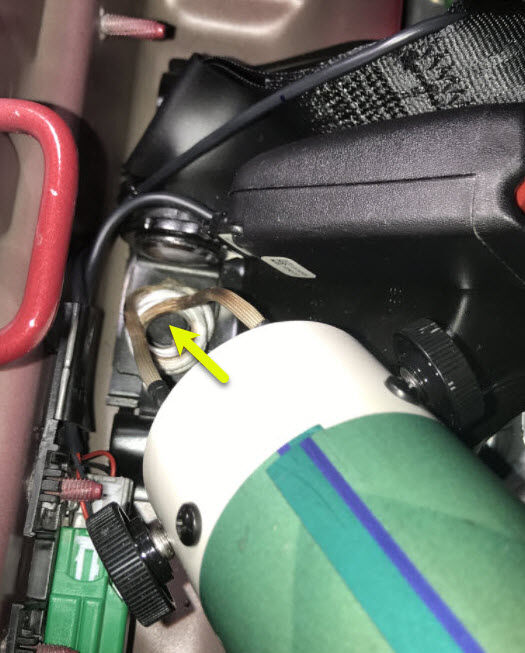

    1 个螺纹胶螺栓,15 毫米,40 Nm;如果螺栓难以拆下,请使用感应加热工具融化粘贴片材料;将感应加热工具线圈置于螺栓周围,然后将螺栓加热 20 秒;等待螺栓冷却 2 分钟;拆下后弃用。

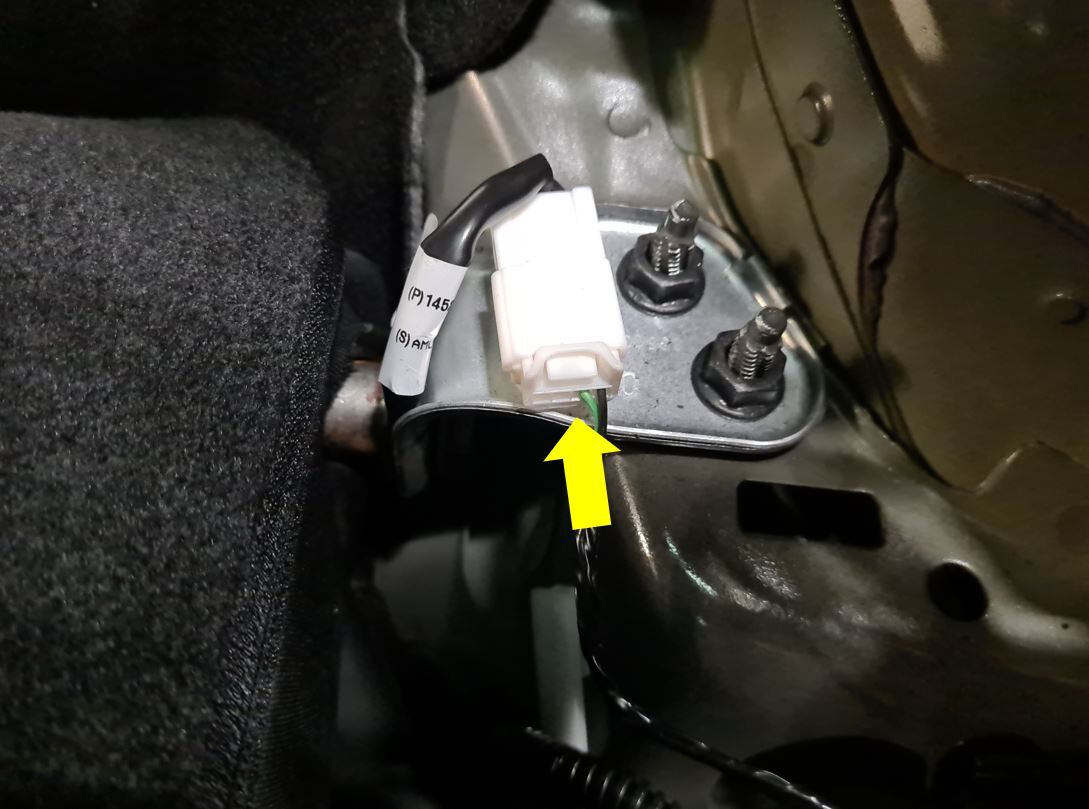

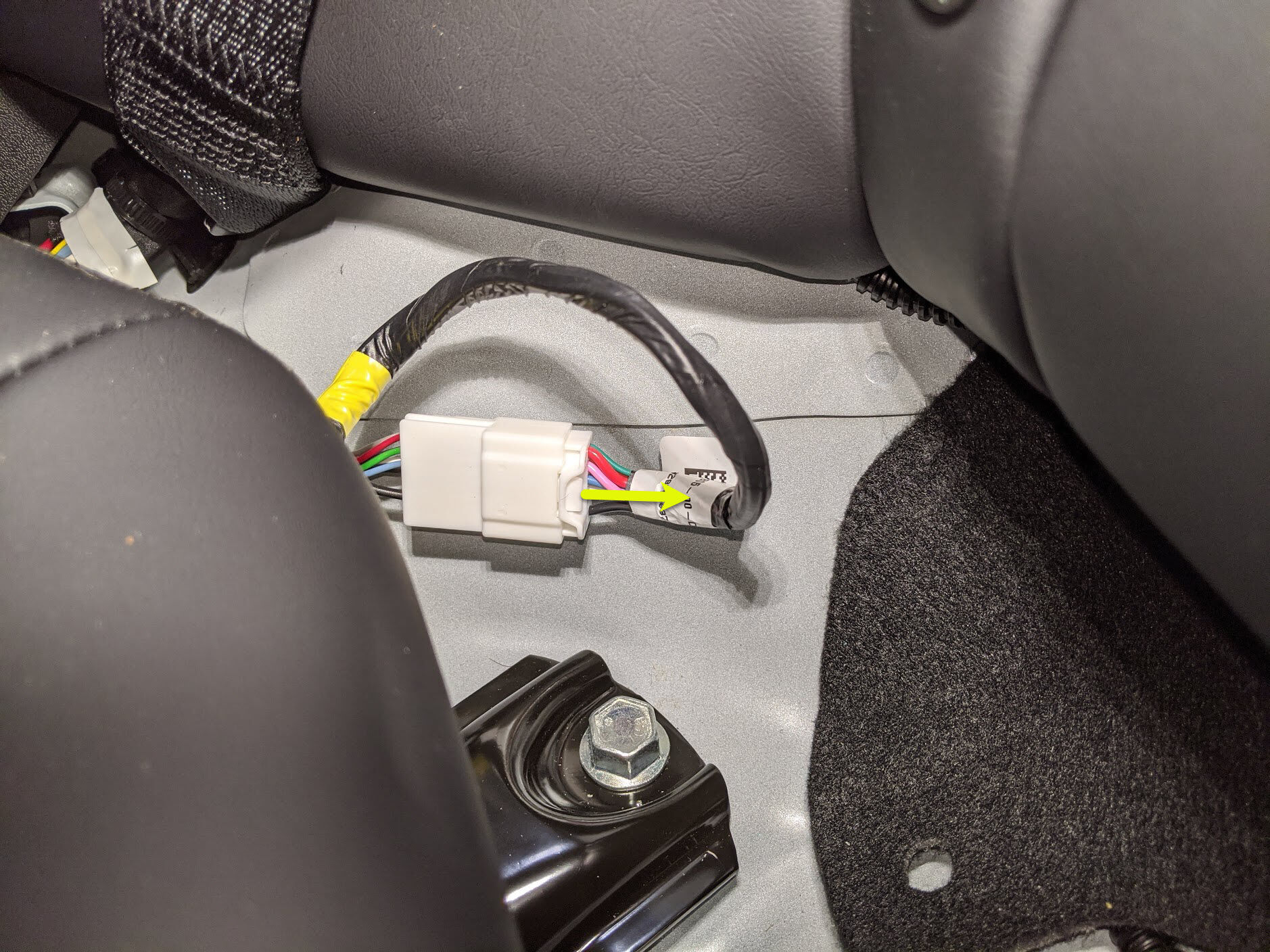

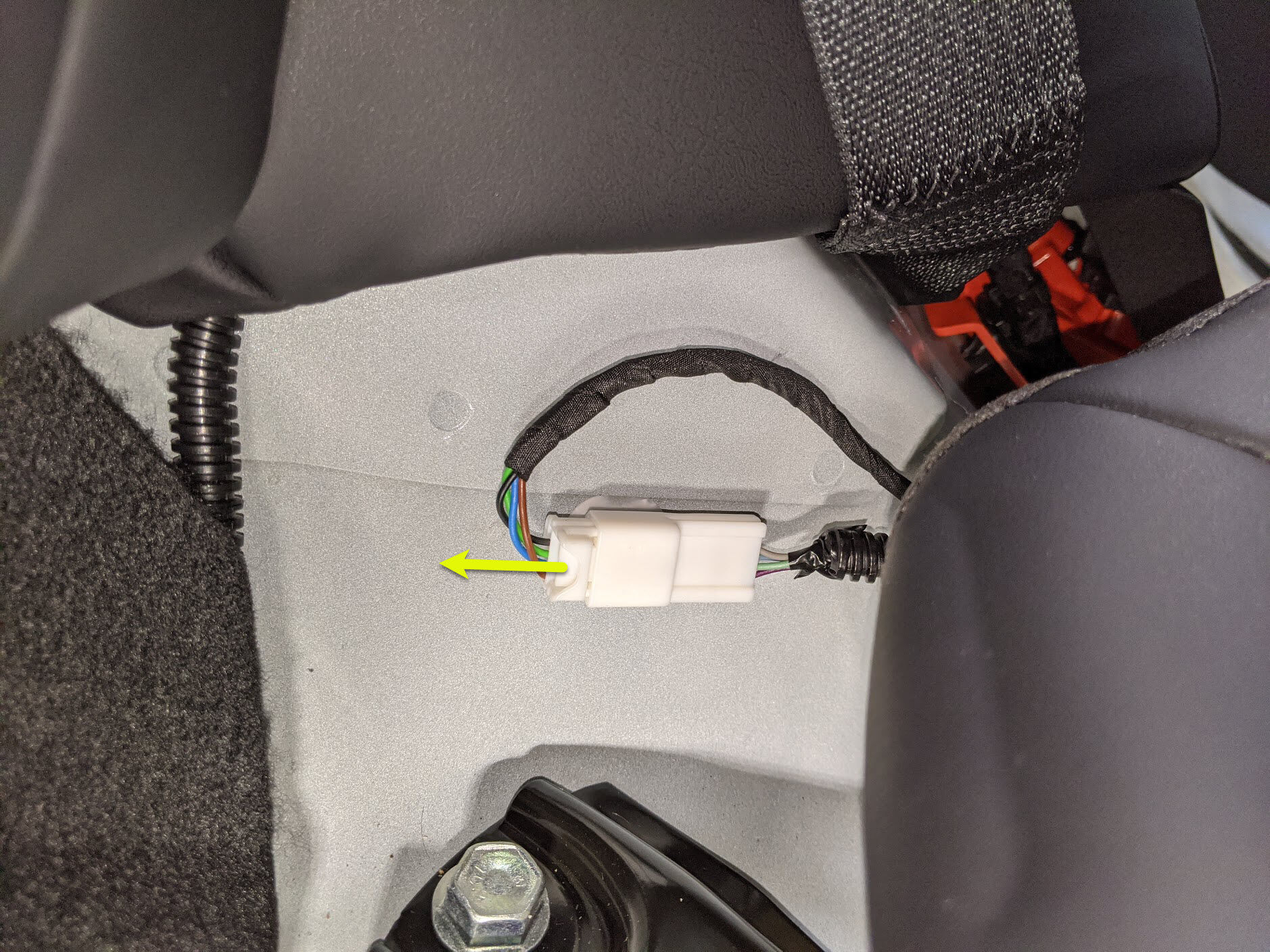

  19. 断开 60 百分比座椅靠背座椅加热器线束。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。

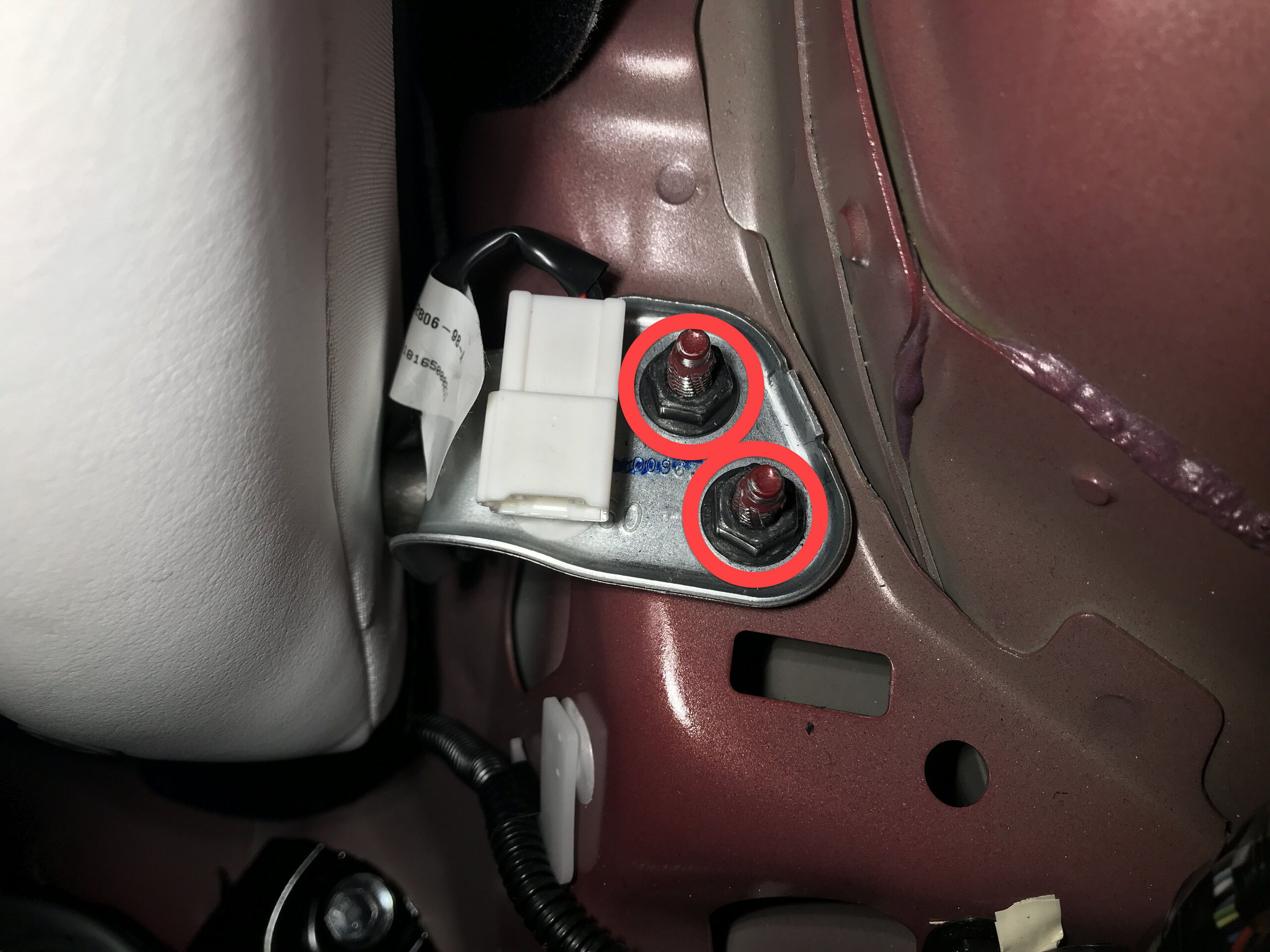

  20. 锁扣将 60 百分比座椅靠背铰链支架固定到车身的螺母。
    Informational PurposesAn informational icon, calling your attention
    2 个螺母,13 毫米,18 Nm。

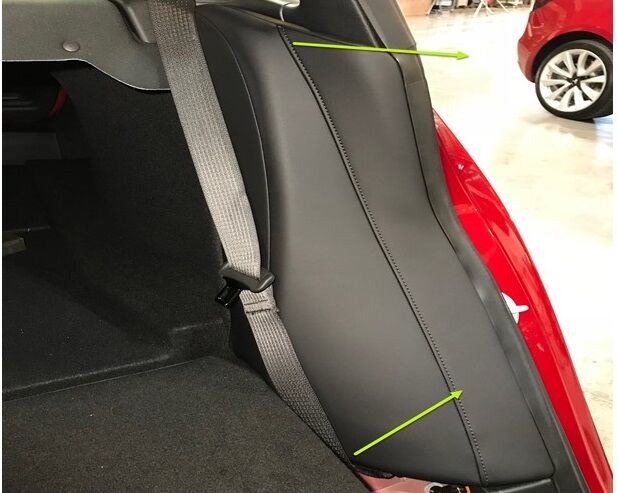

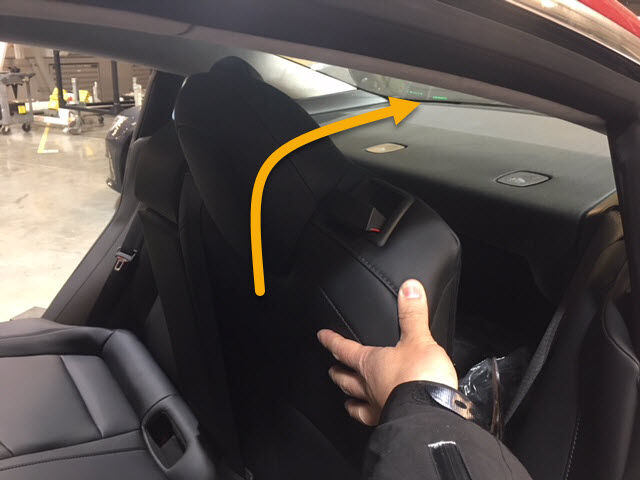

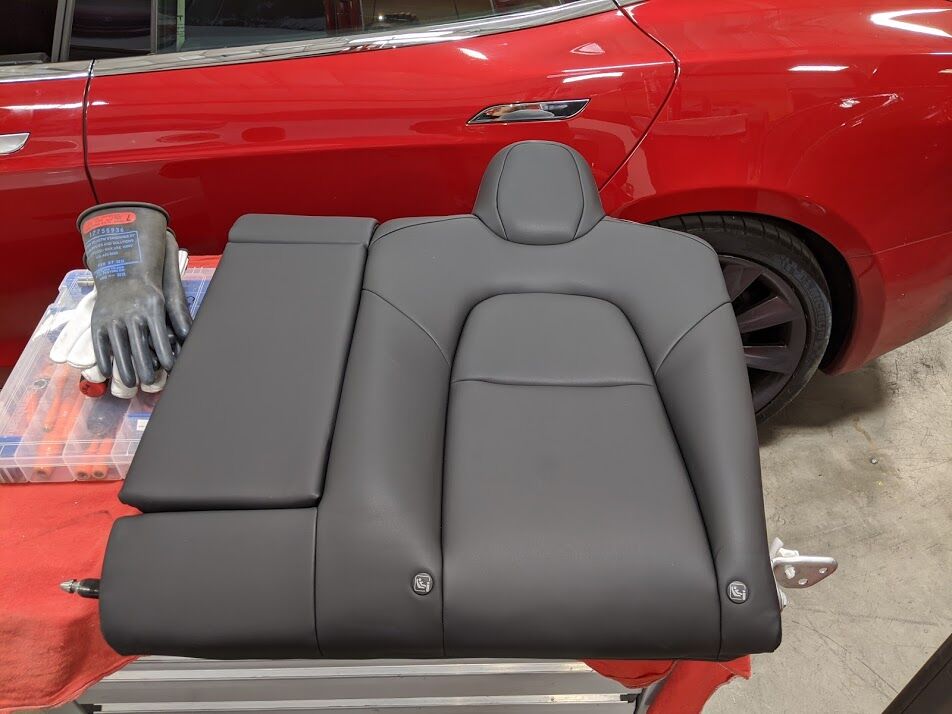

  21. 抬高 60 百分比座椅靠背的左侧以将其拆下,将内枢轴从 40 百分比座椅靠背中拉出并放在有缓冲的作业表面上。

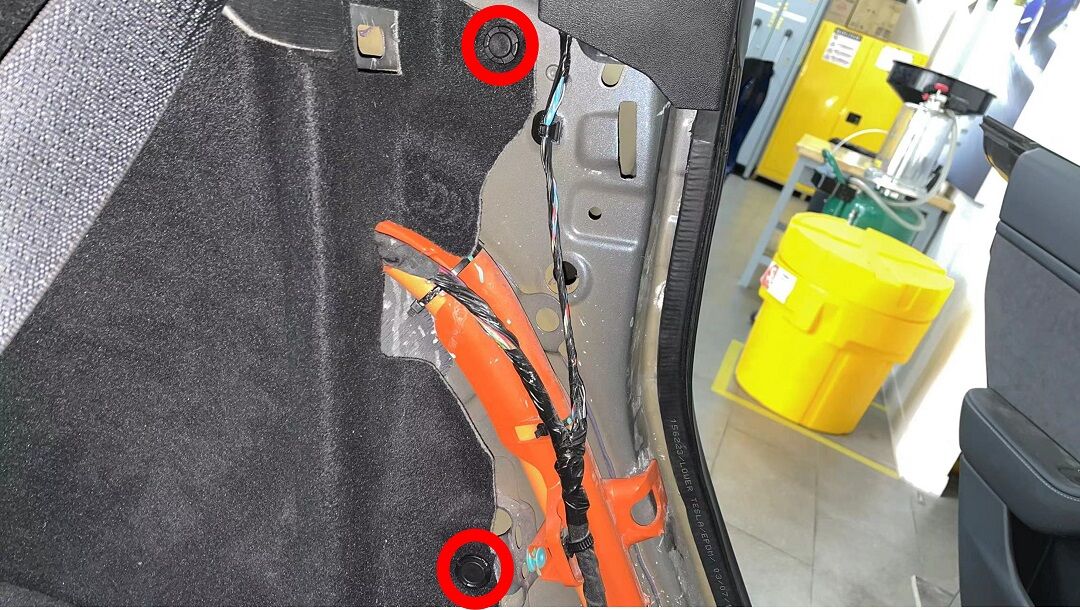

  22. 将后备箱左侧地毯卡子从第二排座垫下方的车身柱上拆下。
    Informational PurposesAn informational icon, calling your attention
    2 个卡子;新款车可能未配备卡子,卡子的数量也可能不同。

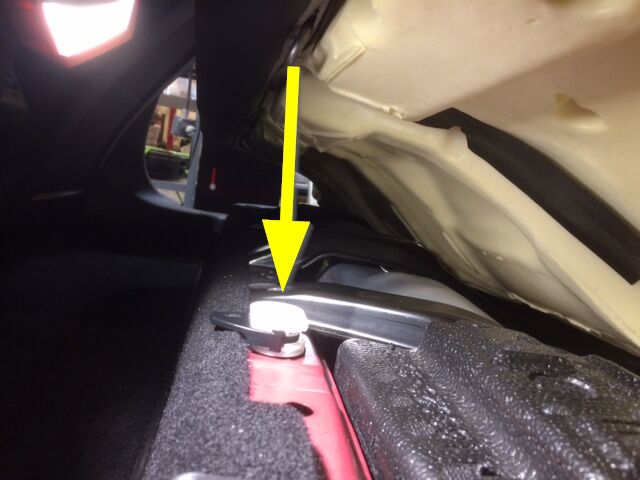

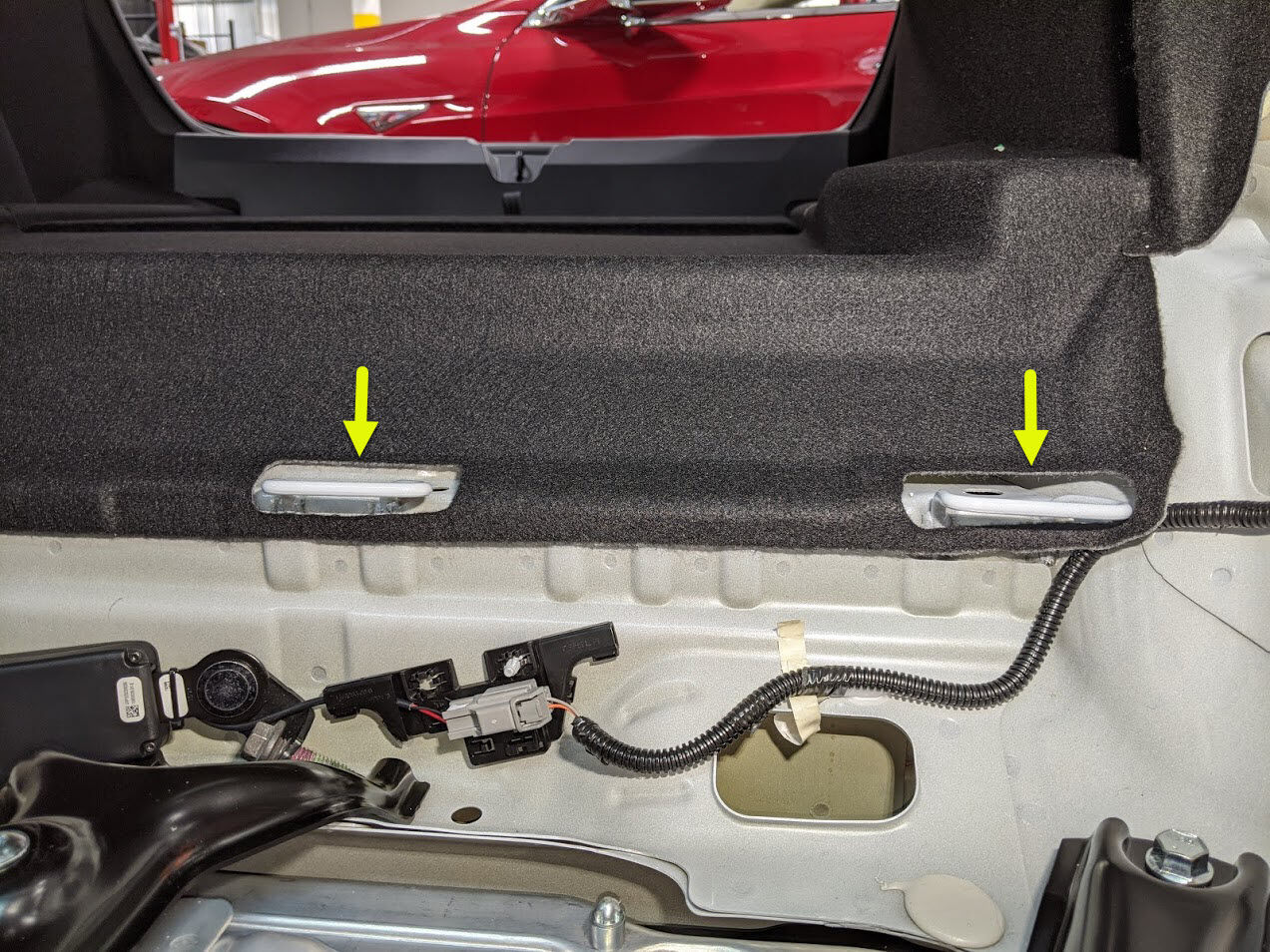

  23. 从左侧掀起后备箱地毯,使其与 isofix 杆分离。
    Informational PurposesAn informational icon, calling your attention
    2 个杆。

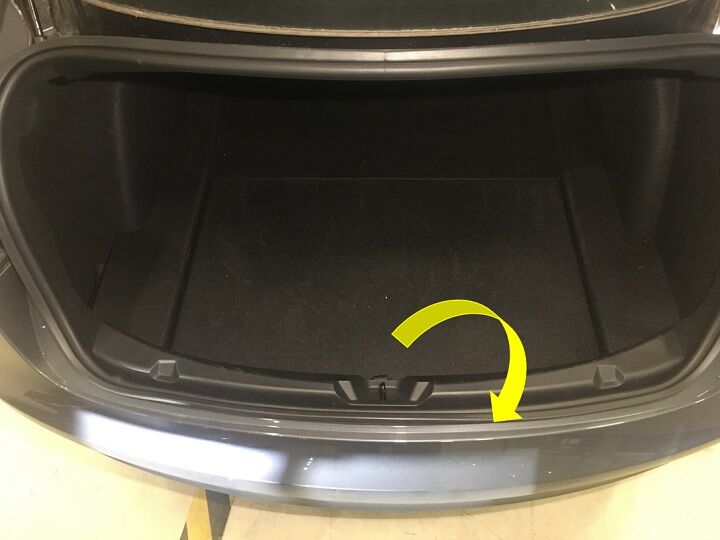

  24. 锁扣负重底板。
    Informational PurposesAn informational icon, calling your attention
    使用面板后侧边缘处的拉片。

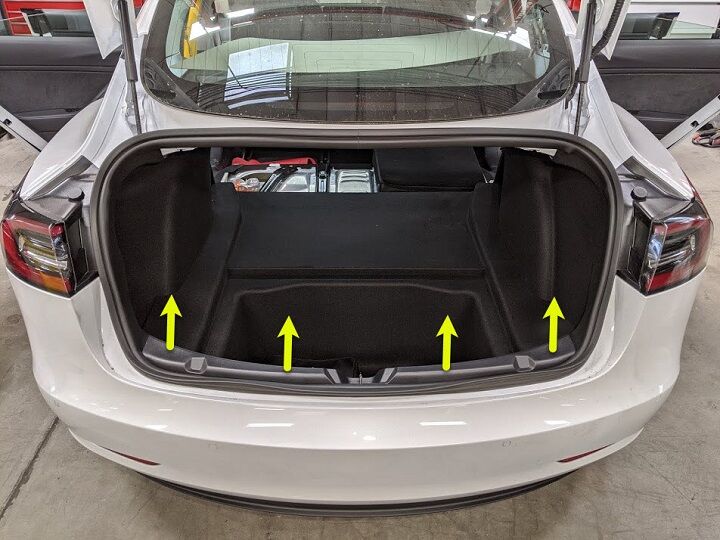

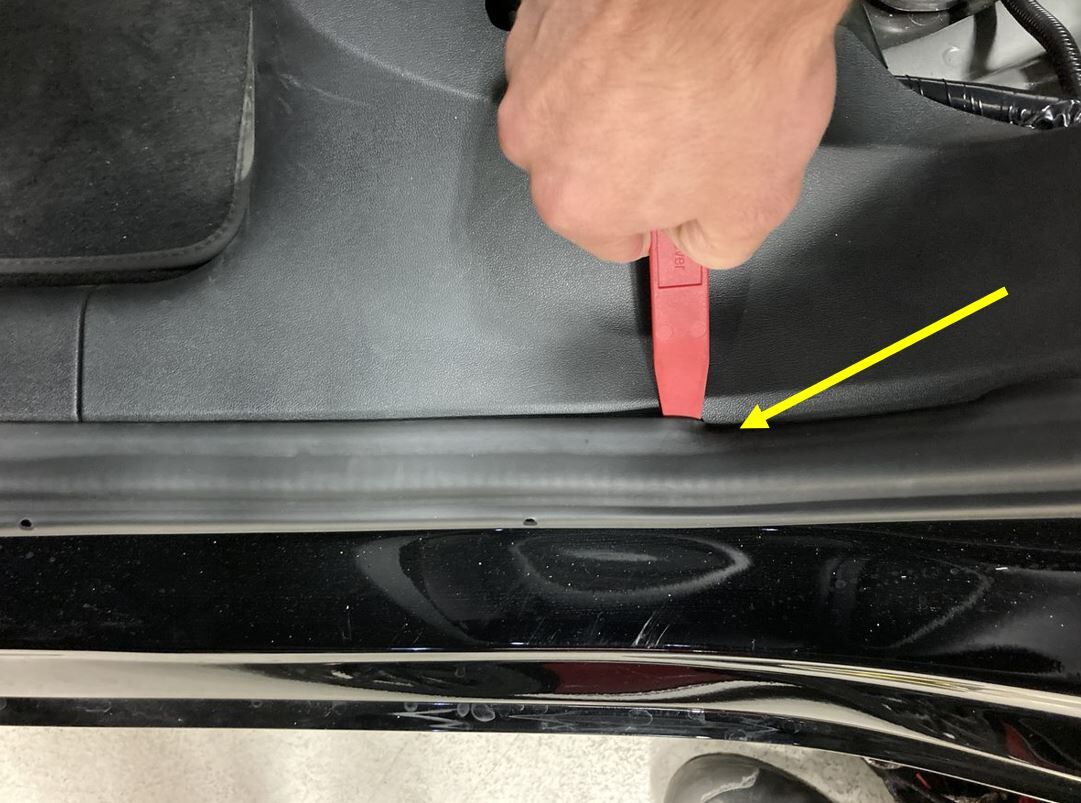

  25. 锁扣后备箱门槛饰板总成。
    Informational PurposesAn informational icon, calling your attention
    4 个卡子;向上拉动角部,将端部的卡子从车身上松开,然后再松开剩余卡子。
  26. 锁扣将后备箱饰板固定到车身的卡子。
    Informational PurposesAn informational icon, calling your attention
    2 个推拉式卡子。
  27. 从车身上松开后备箱饰板。
    Informational PurposesAn informational icon, calling your attention
    6 个卡子。
  28. 锁扣后备箱左侧饰板上的卡子。
    Informational PurposesAn informational icon, calling your attention
    6 个推拉式卡子;新款车所用卡子的数量可能不同。

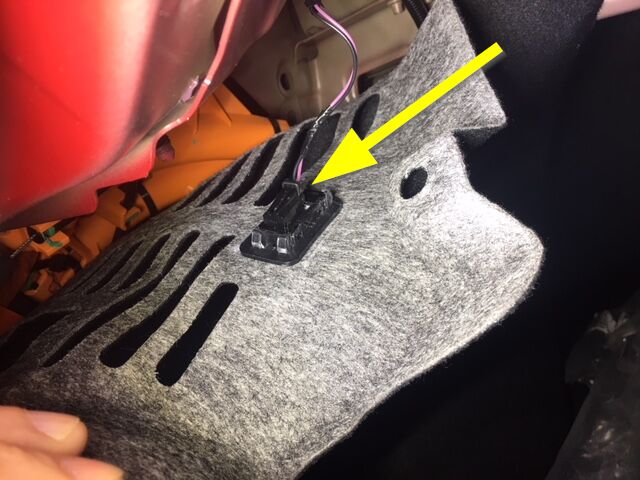

  29. 断开后备箱左侧饰板路面照明灯连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。

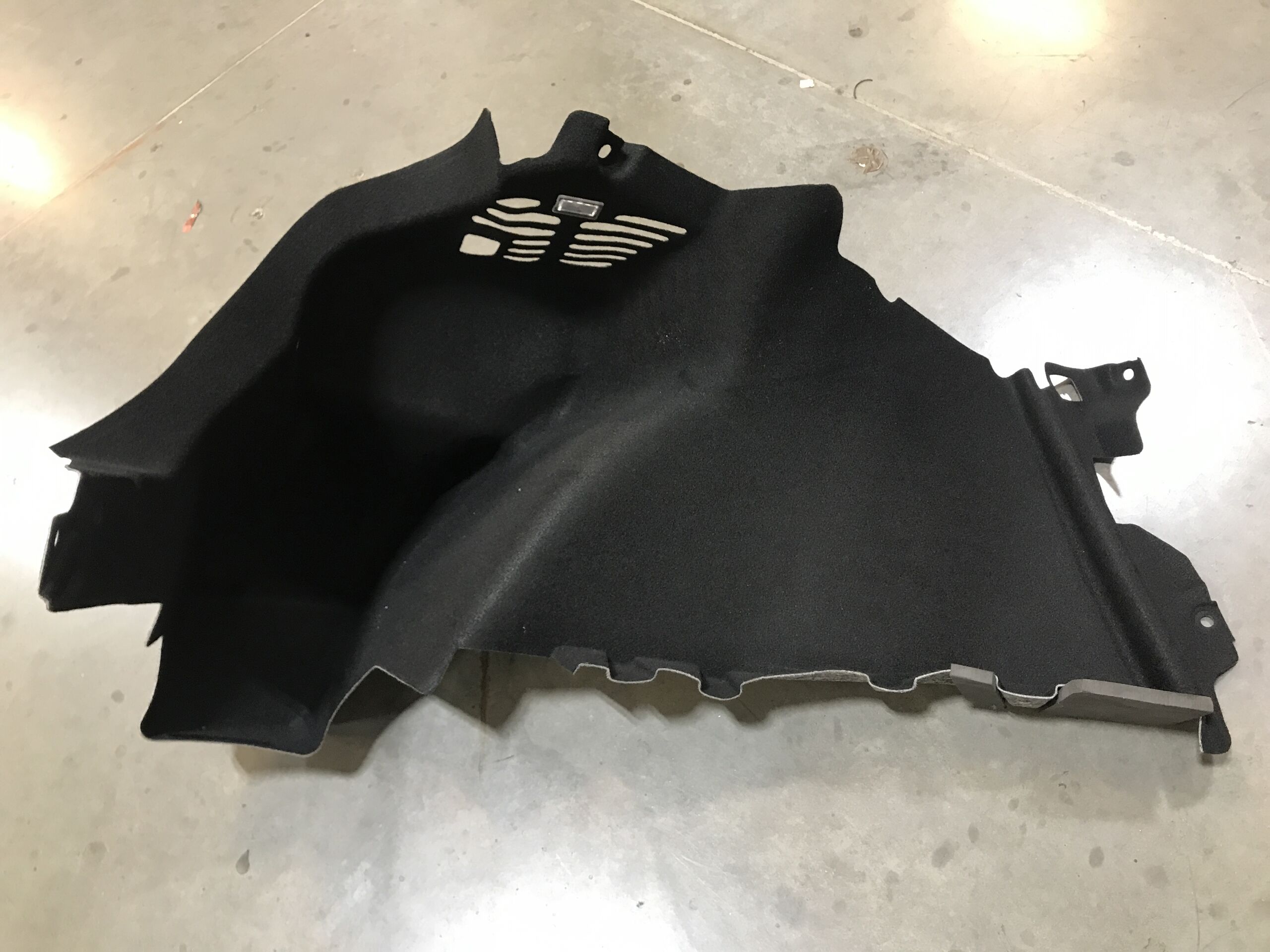

  30. 锁扣后备箱左侧饰板。
  31. 断开左后车身侧尾灯总成连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。

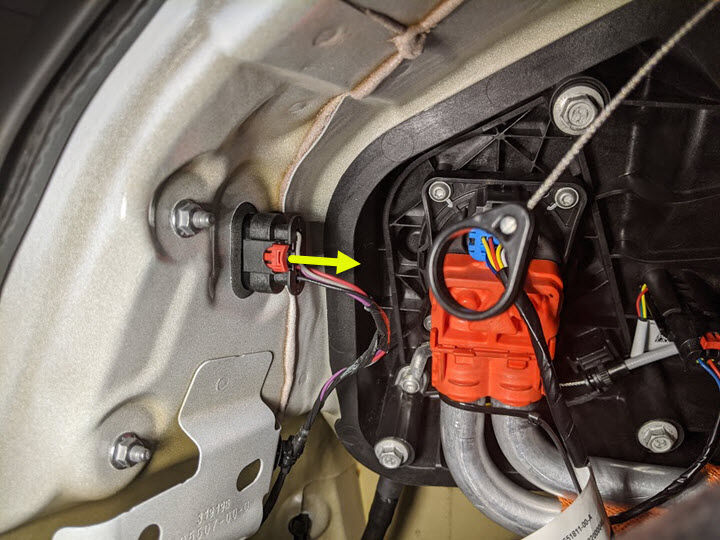

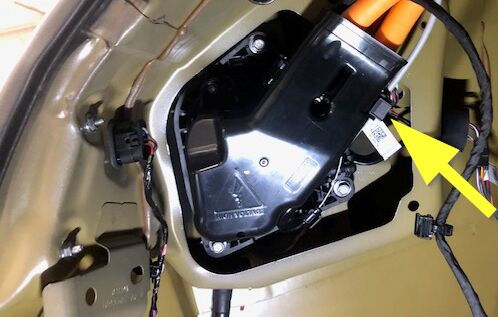

  32. 从充电接口电子控制单元 (ECU) 上断开低压充电接口线束连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  33. 从充电接口封闭板上松开低压线束边缘夹。
    Informational PurposesAn informational icon, calling your attention
    1 个夹子。

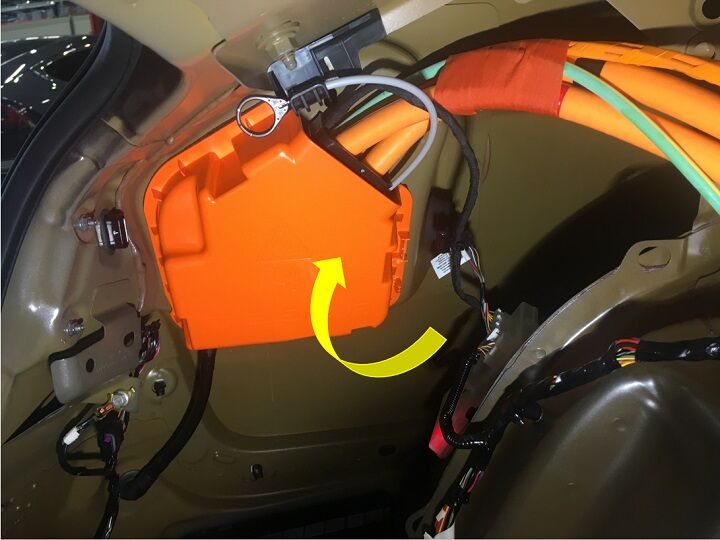

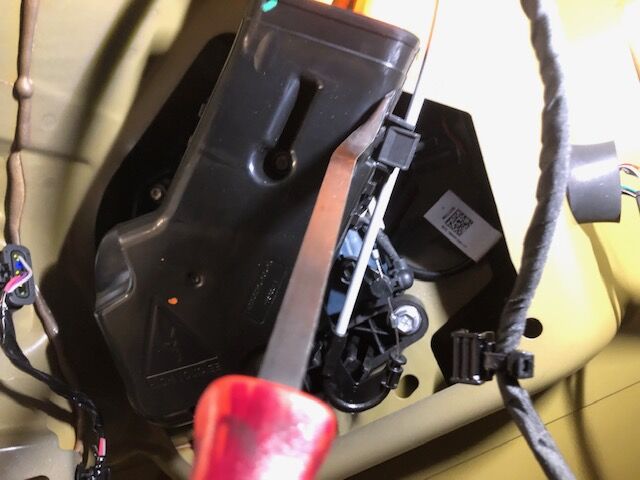

  34. 锁扣充电接口封闭板。
    Informational PurposesAn informational icon, calling your attention
    7 个锁片;使用塑料饰板工具沿封闭板四周操作,以分离锁片;可能需要撬动。
  35. 锁扣将充电接口支架和接地线固定到后备箱左侧车身处的螺栓。
    Informational PurposesAn informational icon, calling your attention
    1 个螺栓,10 毫米,6 Nm。

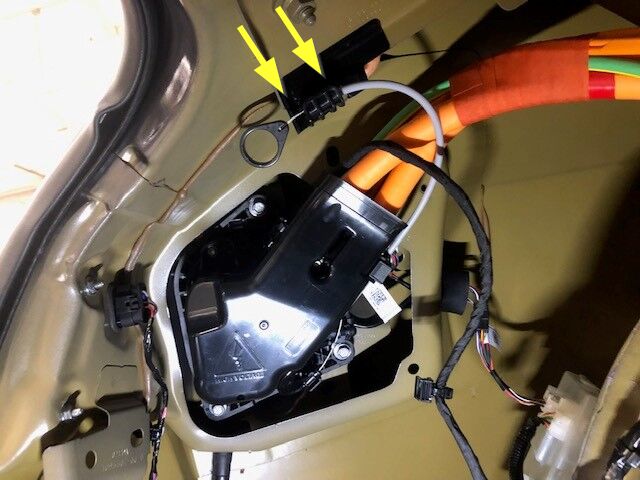

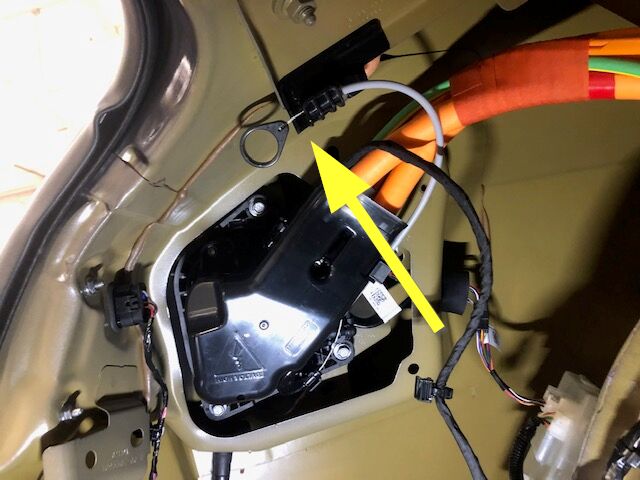

  36. 从固定夹上拉下手动分离缆索。

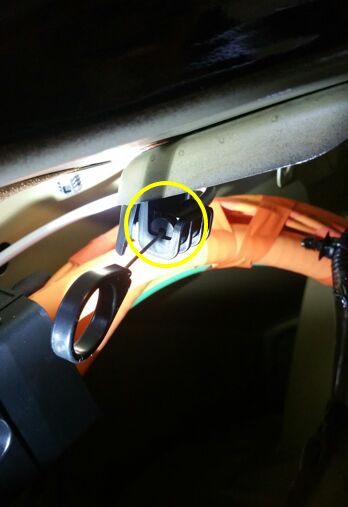

    Informational PurposesAn informational icon, calling your attention
    将缆索向上拉离固定夹,或将其垂直向上拉离充电接口总成。
  37. 松开充电接口总成上的边缘夹。
    Informational PurposesAn informational icon, calling your attention
    1 个边缘夹。

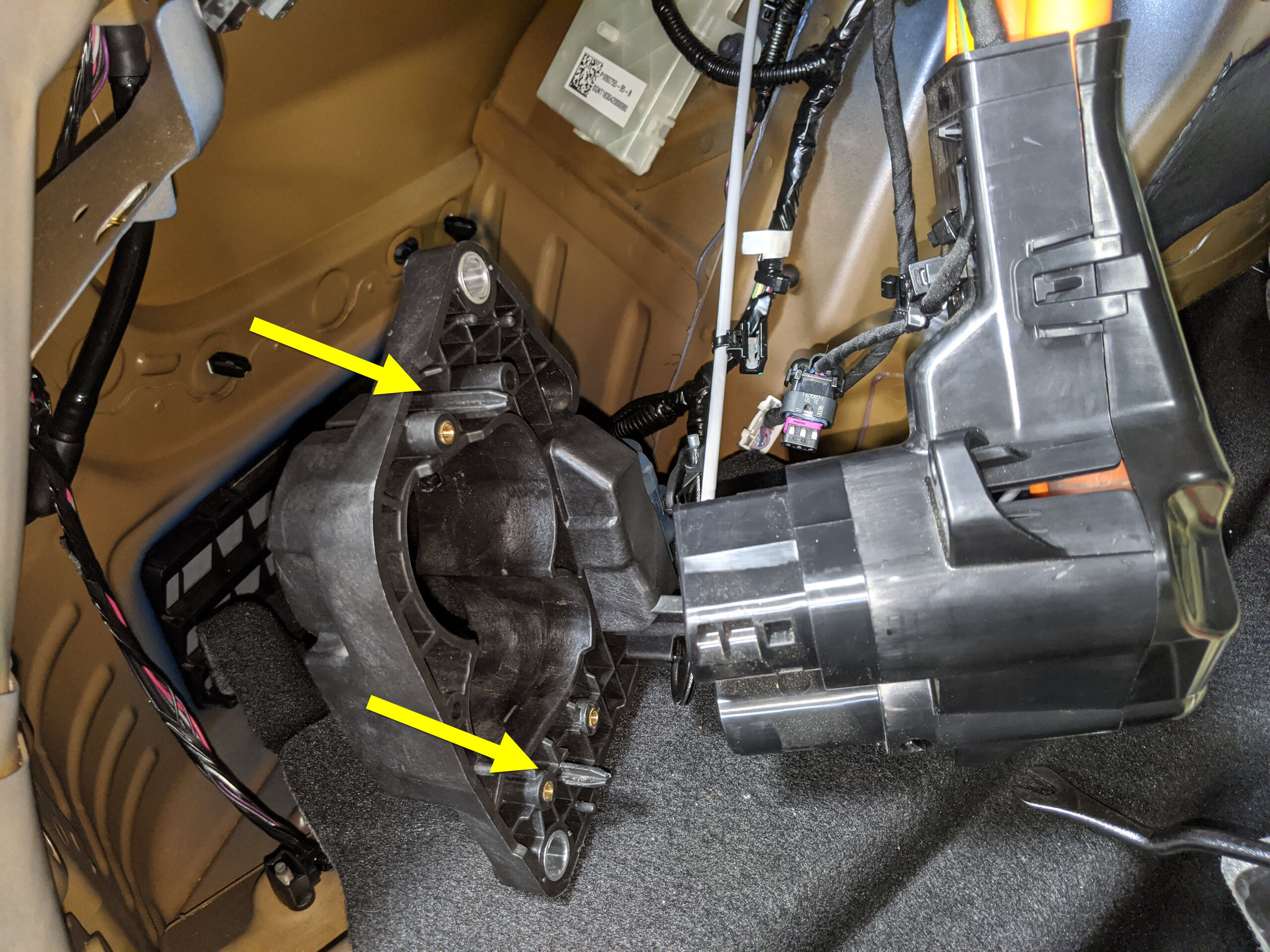

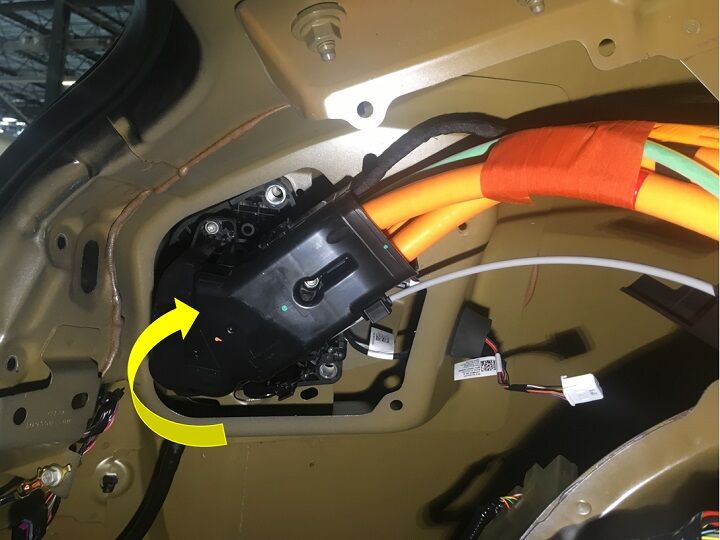

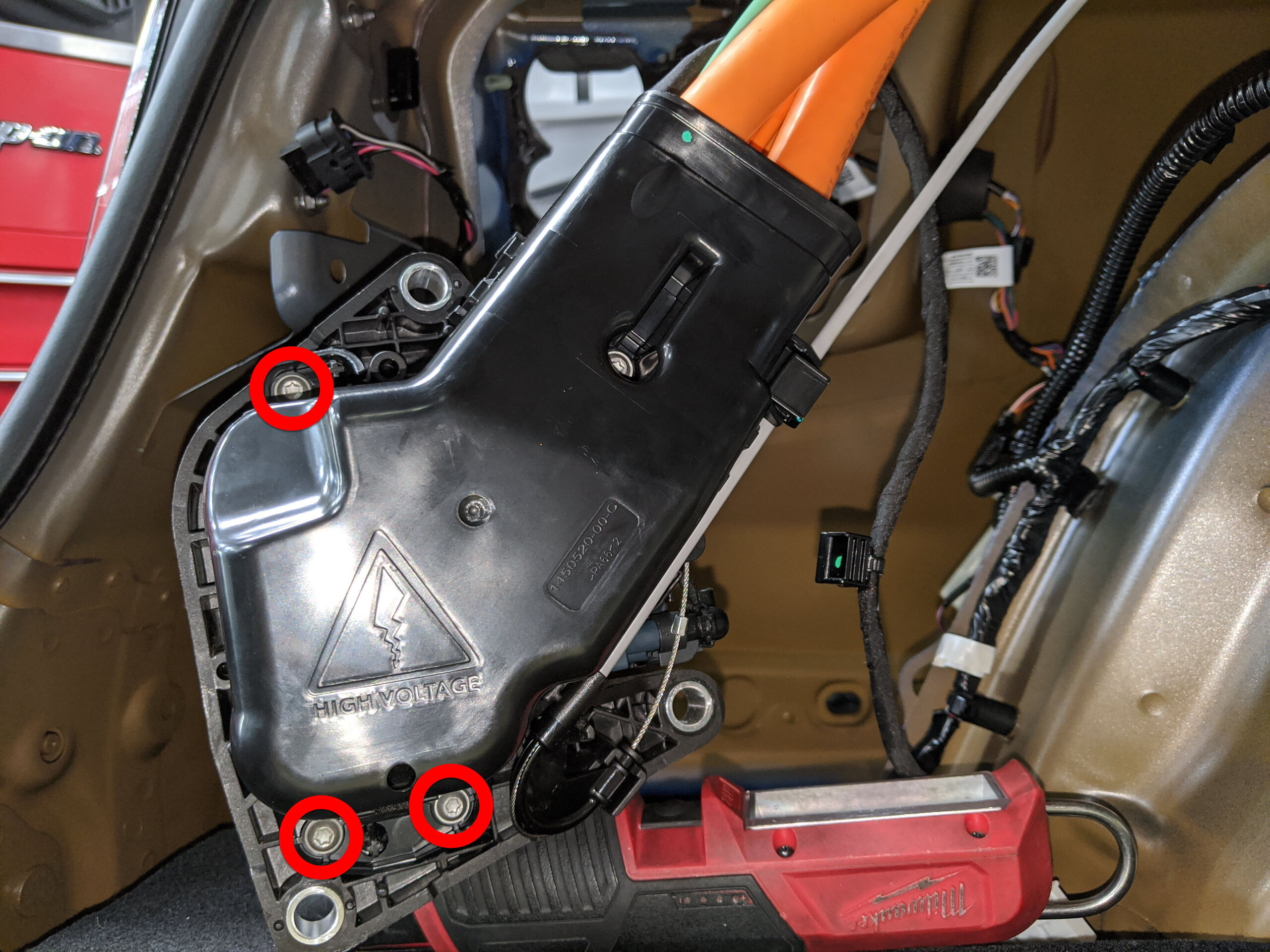

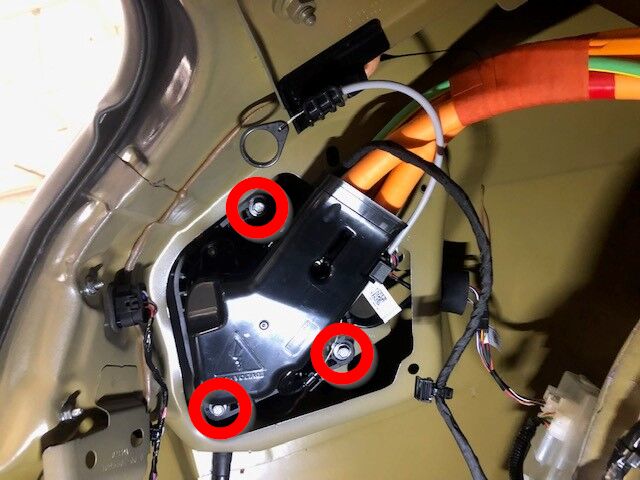

  38. 锁扣将充电接口总成固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    3 个螺栓,10 毫米,9 Nm。
  39. 将线束总成的整个后部拉离车身。

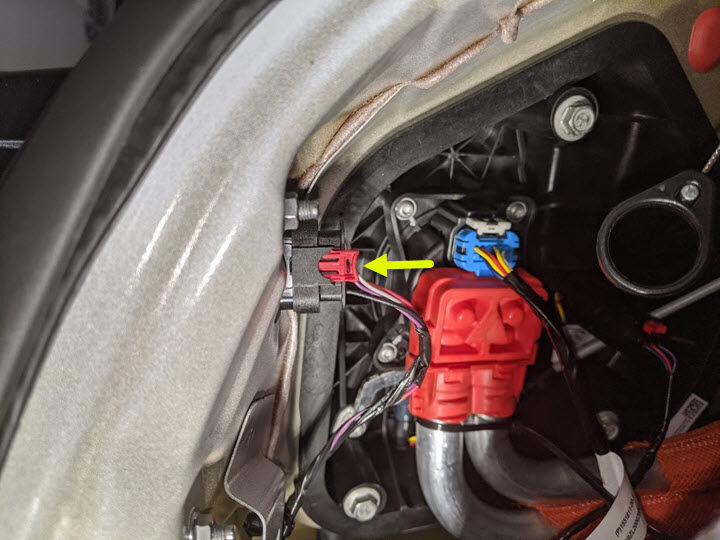

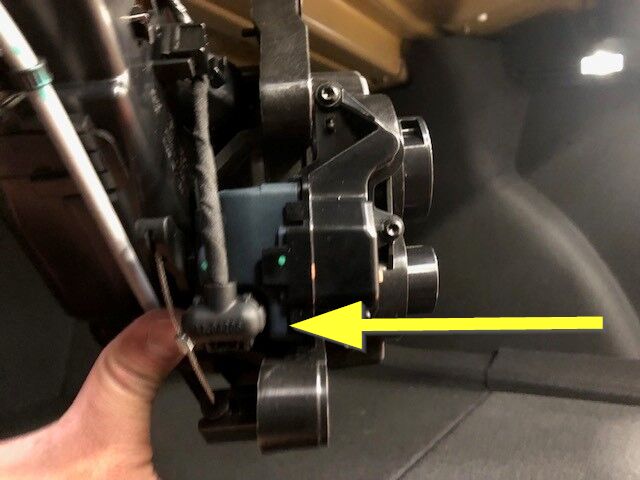

  40. 断开传动装置连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  41. 从充电接口上拆下充电接口闩锁分总成。
    Informational PurposesAn informational icon, calling your attention
    3 个螺纹胶螺栓,T20,3.0 Nm,2 个定位销;拆下螺栓后弃用。

安装

  1. 将充电接口闩锁分总成安装到充电接口上。
    Informational PurposesAn informational icon, calling your attention
    3 个螺纹胶螺栓,T20,3.0 Nm,2 个定位销;安装新的螺纹胶螺栓。
  2. 连接闩锁传动装置连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  3. 将充电接口总成移动到位,以便安装。
  4. 安装将充电接口总成固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    3 个螺栓,10 毫米,9 Nm。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

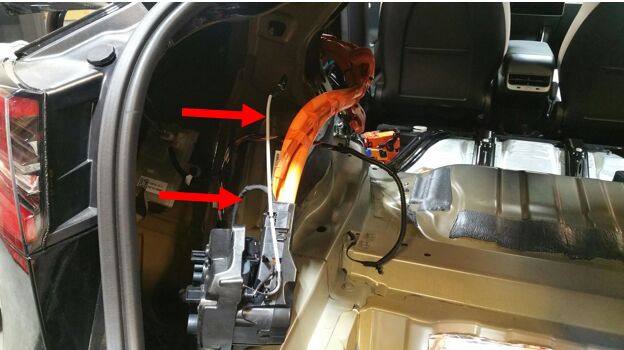

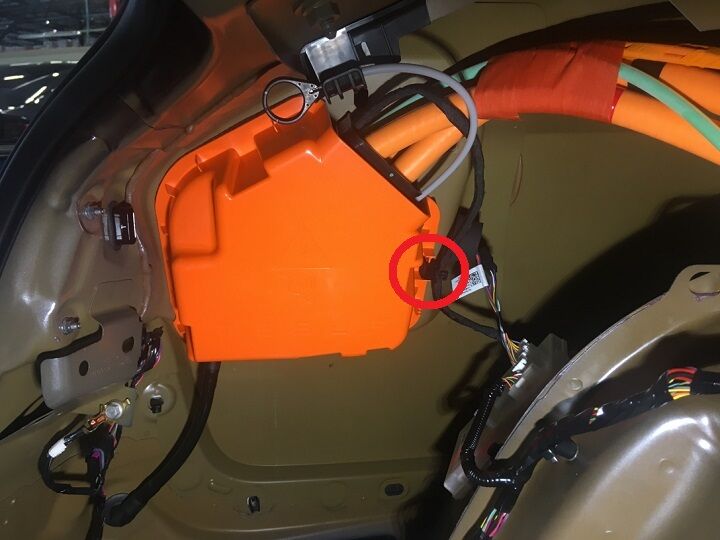

    确保线束已布线,并正确安装带扎带的胶垫。。
  5. 将边缘夹安装在充电接口缆索总成上。
    Informational PurposesAn informational icon, calling your attention
    1 个边缘夹。
  6. 将手动释放缆索插回到锁片中。
    Informational PurposesAn informational icon, calling your attention
    向下按压释放缆索,将其固定到锁片中。
  7. 安装充电接口封闭板。
    Informational PurposesAn informational icon, calling your attention
    7 个卡子。
  8. 将低压线束边缘夹安装到充电接口封闭板上。
    Informational PurposesAn informational icon, calling your attention
    1 个夹子。
  9. 将低压充电接口线束连接器连接到充电接口电子控制单元 (ECU)。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  10. 连接左后车身侧尾灯总成。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  11. 安装后备箱左侧饰板。
  12. 连接后备箱左侧饰板路面照明灯连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  13. 安装后备箱左侧饰板上的卡子。
    Informational PurposesAn informational icon, calling your attention
    6 个推拉式卡子;新款车所用卡子的数量可能不同。
  14. 将后备箱饰板安装到车身上。
    Informational PurposesAn informational icon, calling your attention
    6 个卡子;新款车所用卡子的数量可能不同;验证分布在饰板周边的后备箱密封件已完全就位。
  15. 安装将后备箱饰板固定到车身的卡子。
    Informational PurposesAn informational icon, calling your attention
    2 个推拉式卡子。

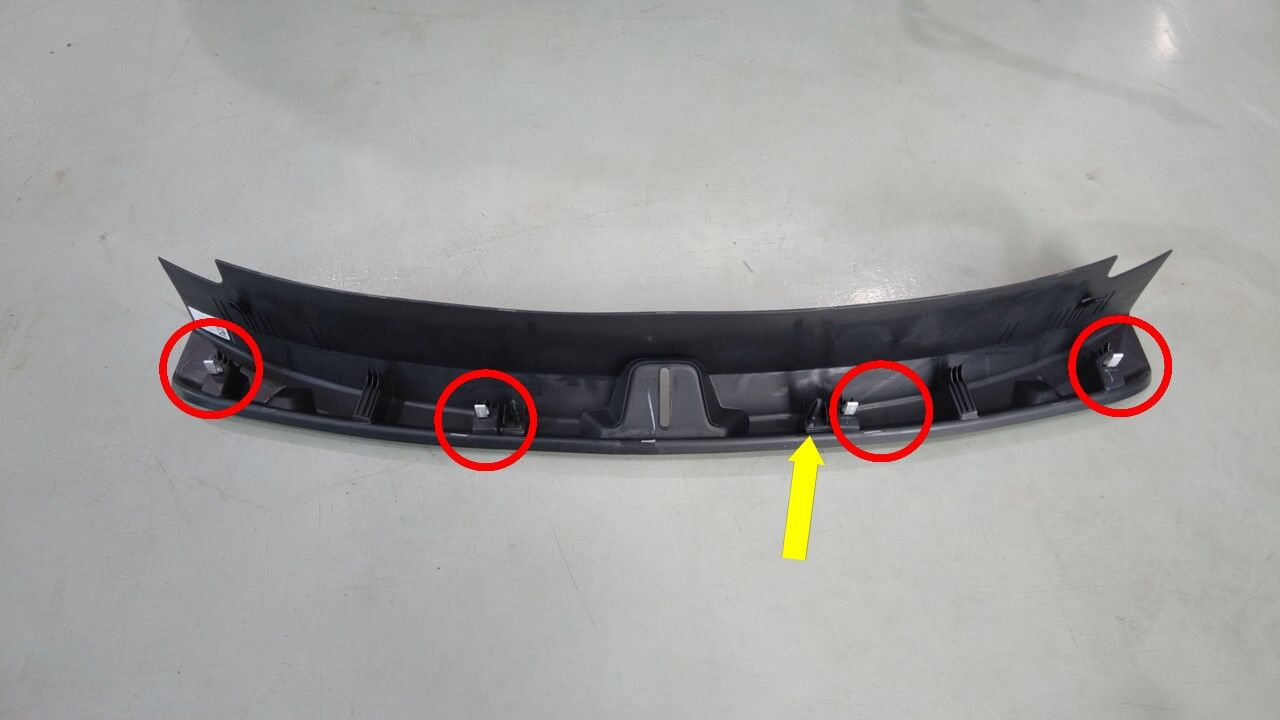

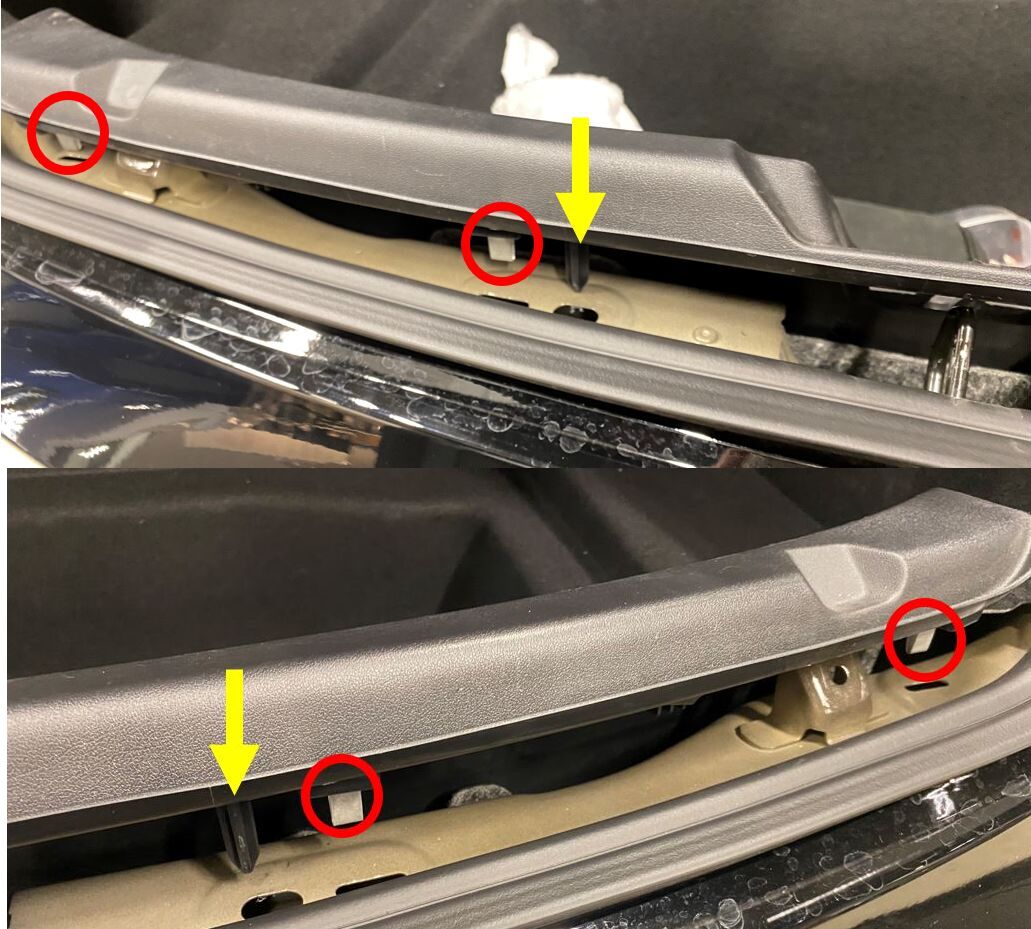

  16. 安装后备箱门槛饰板总成。
    Informational PurposesAn informational icon, calling your attention
    4 个卡子;将闩锁与中央槽口对齐,将 2 个定位器与其槽口对齐,然后按压以固定卡子;调整密封件以覆盖饰板。
  17. 安装负重底板。
  18. 关闭后备箱。
  19. 在左侧 isofix 杆上方对齐后备箱地毯。
    Informational PurposesAn informational icon, calling your attention
    2 个杆。

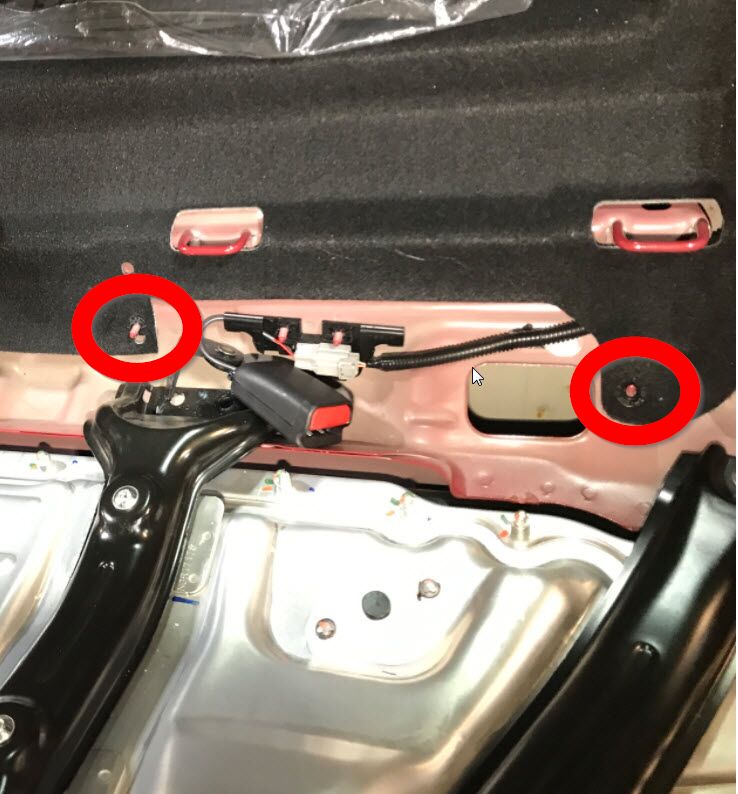

  20. 将后备箱左侧地毯卡子安装到第二排座垫下方处的车身柱上。
    Informational PurposesAn informational icon, calling your attention
    2 个卡子;新款车可能未配备卡子,卡子的数量也可能不同。
  21. 将 60 百分比座椅靠背装回车辆。
    Informational PurposesAn informational icon, calling your attention
    对齐中央与外侧枢轴位置。
  22. 安装将 60 百分比座椅靠背铰链支架固定到车身的螺母。
    Informational PurposesAn informational icon, calling your attention
    2 个螺母,13 毫米,18 Nm。
  23. 连接 60 百分比座椅靠背座椅加热器线束。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器。
  24. 将左后座椅安全带锁扣安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    1 个螺纹胶螺栓,15 毫米,40 Nm;将中间座椅安全带置于锁扣下方,确保导销对齐;安装新的螺纹胶螺栓。
  25. 放倒 60 百分比座椅。
    Informational PurposesAn informational icon, calling your attention

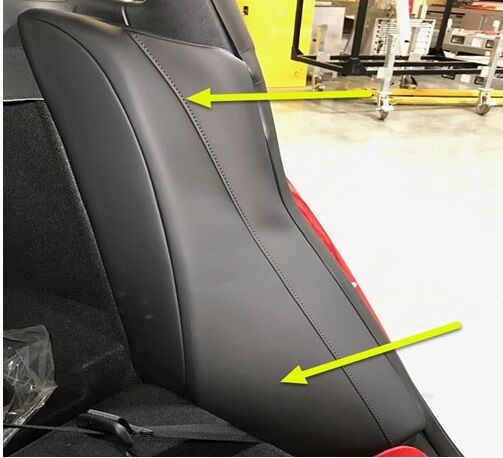

    根据需要保护座垫。
  26. 将 60 百分比座椅折叠至垂直位置。
    Informational PurposesAn informational icon, calling your attention
    拆卸座垫保护装置。

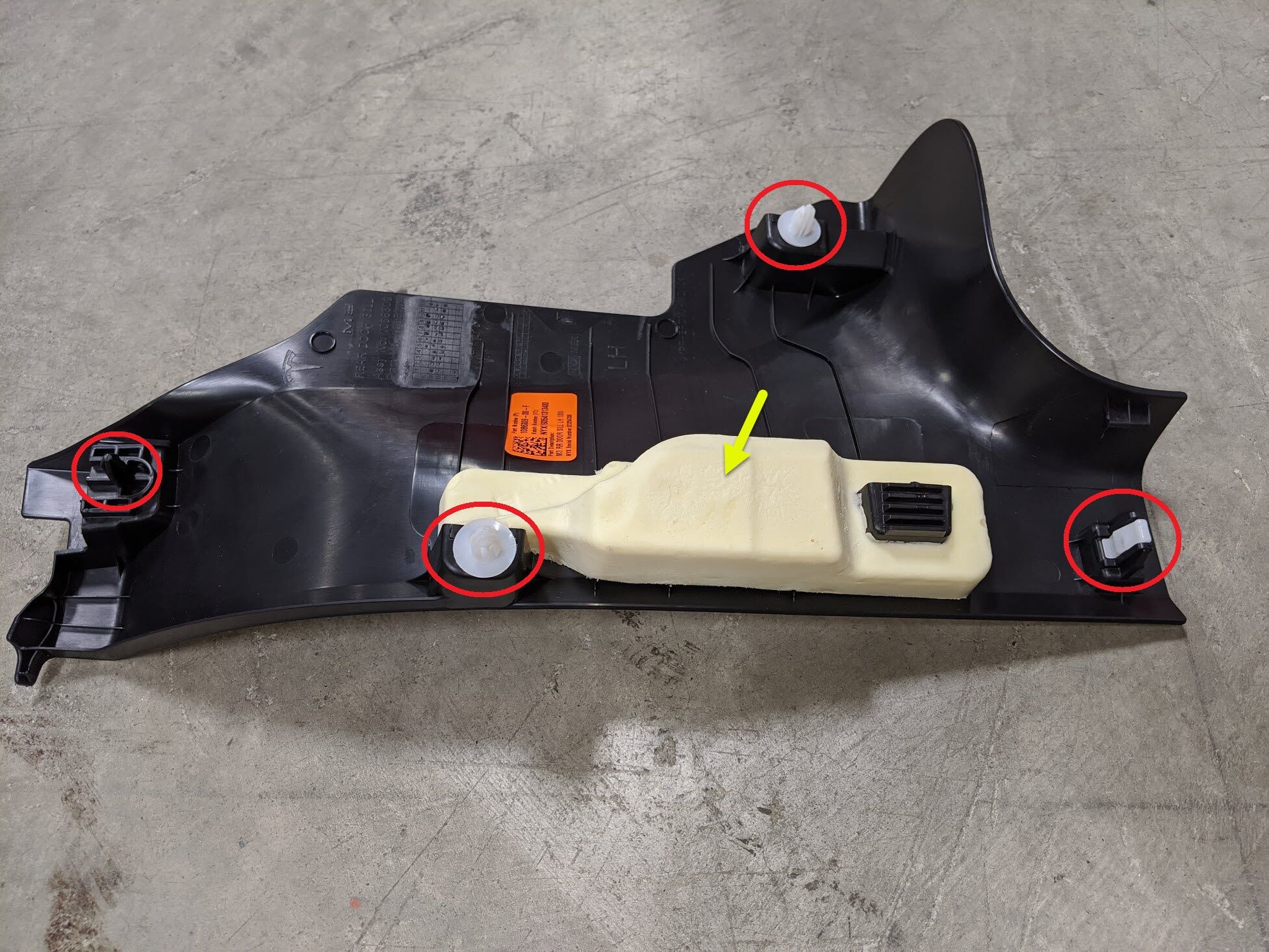

  27. 安装左后门槛饰板。
    Informational PurposesAn informational icon, calling your attention
    3 个卡子,1 个导片;将导片与槽口对齐;先对齐卡子,然后将其向下推动以便安装;确保密封件覆盖住饰板。新款车可能未配备金属支架,饰件底部可能有泡沫嵌件。
  28. 放倒 60 百分比座椅。
    Informational PurposesAn informational icon, calling your attention
    根据需要保护座垫。

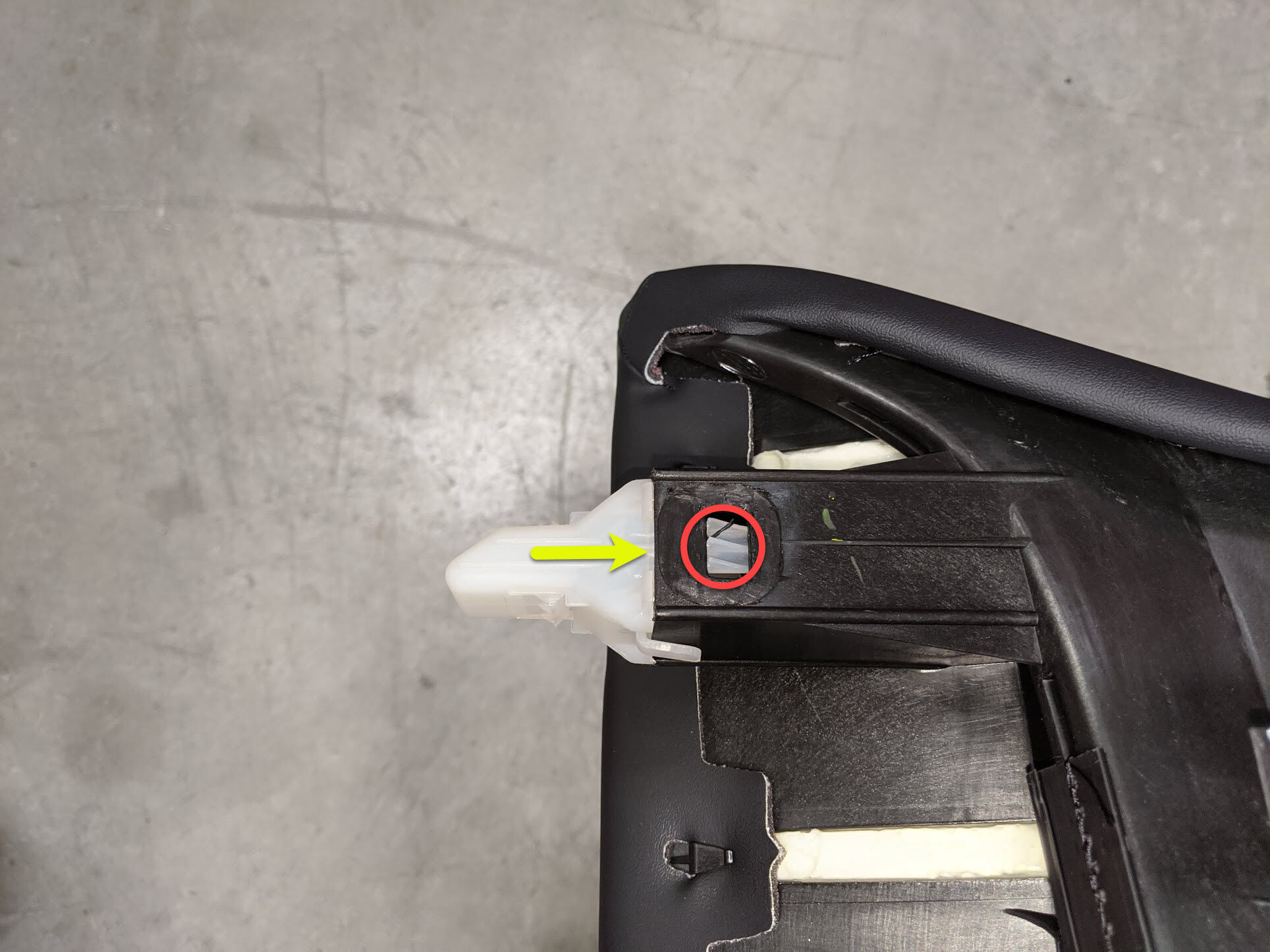

  29. 将新的承梁塑料支架安装到左侧承梁上。
    Informational PurposesAn informational icon, calling your attention
    2 个卡子;安装新的承梁支架。
  30. 安装左侧承梁。
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,1 个锁片;对齐底部锁片,然后向内推动以便安装。
  31. 将 60 百分比座椅折叠至垂直位置。
    Informational PurposesAn informational icon, calling your attention
    拆卸座垫保护装置。
  32. 将高压盖安装到高压电池仓上。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子。

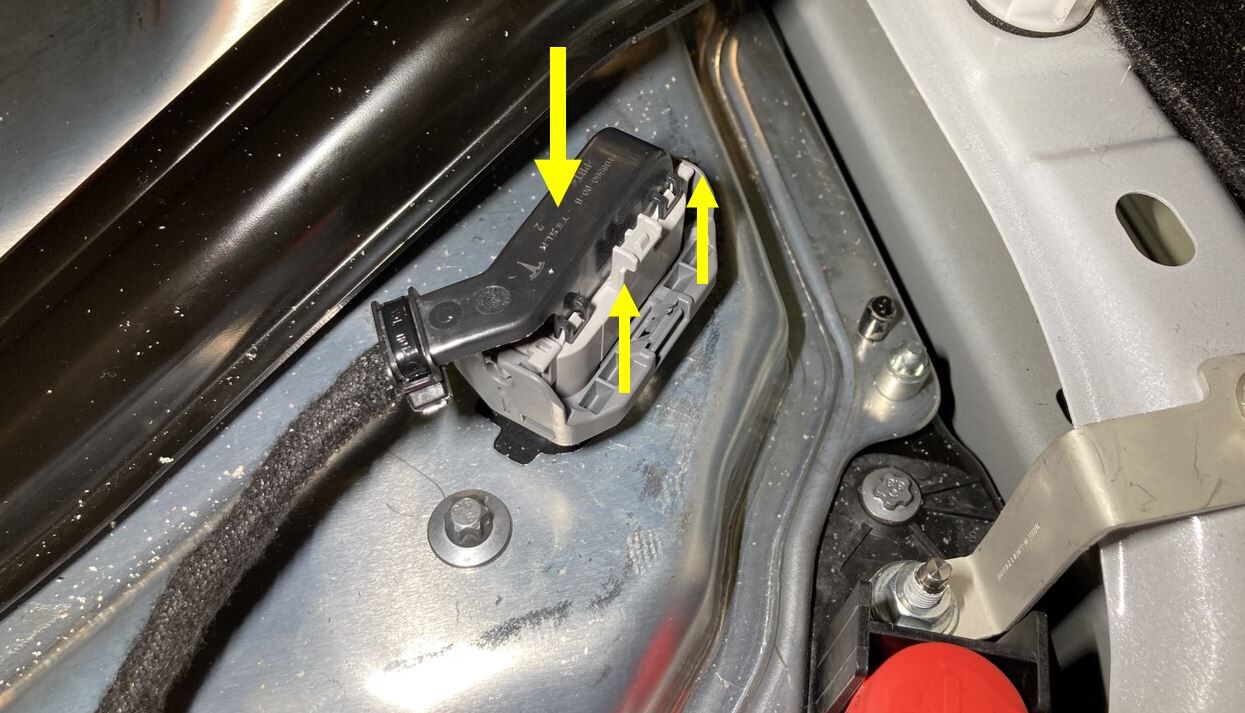

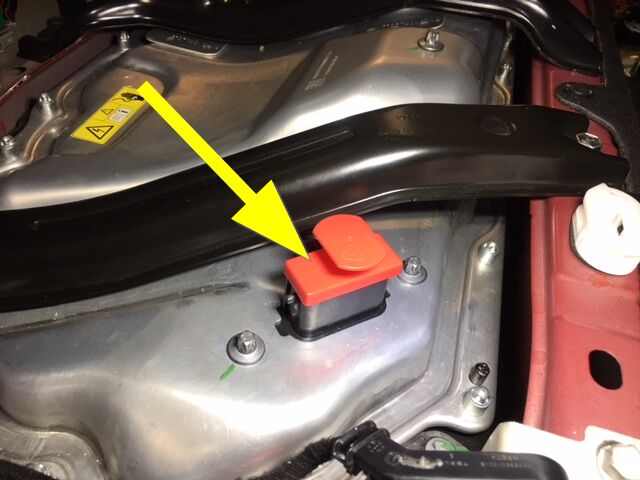

  33. 拆卸逻辑盖,然后连接高压控制器逻辑连接器。
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;对齐连接器,然后将把手拉至锁定位置以使连接器完全就位。
  34. 将 12V 盖安装到高压电池仓上。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子。

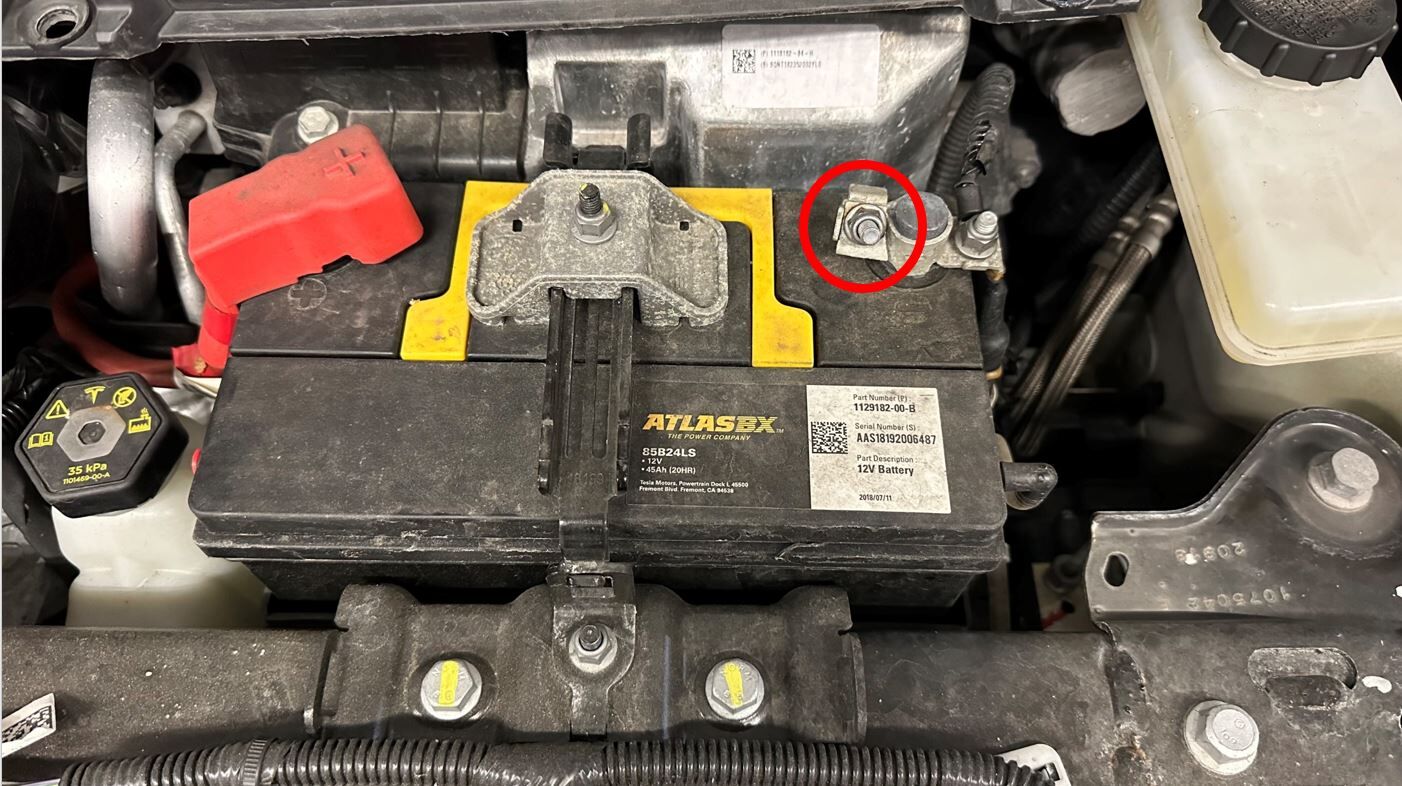

  35. 连接 12V 负极端子。
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm。

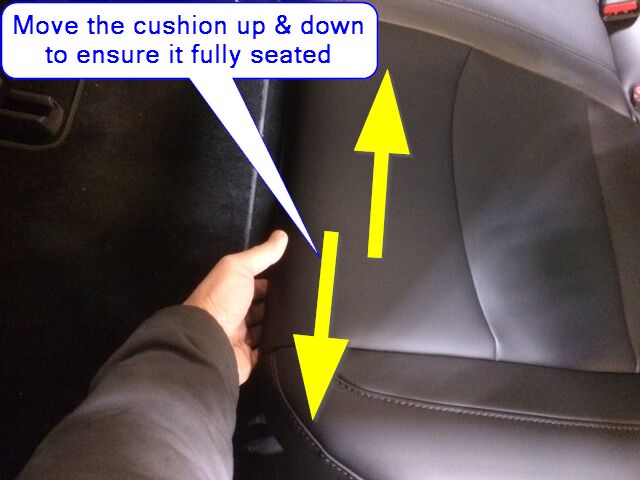

  36. 安装第二排座垫并连接线束。
    Informational PurposesAn informational icon, calling your attention
    2 个连接器,2 个夹子;将座椅安全带锁扣插入孔中;向内滑动后座垫,然后将前导片与锁片对齐;在夹子旁进行推拉测试,以确保座垫完全就位。
  37. 将右前座椅移回原位。
  38. 将左前座椅移回原位。
  39. 安装后挡板。
    Informational PurposesAn informational icon, calling your attention
    12 个卡子;如果有切断回路标签,分开此标签并确保安装挡板后此标签仍可见;往后的版本可能没有标签。
  40. 关闭前备箱盖。
  41. 升起所有车窗。
  42. 关闭所有四个车门。
