软管 - 变流器至热交换器 - 前驱动单元(带加热泵款)(拆卸和更换)

校正代码 18300142 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆卸新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)
  4. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  5. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  6. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  7. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  8. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

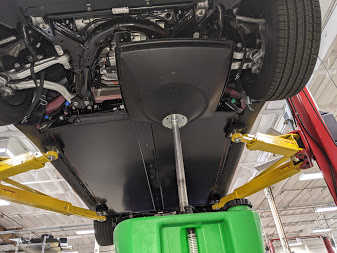

  9. 在前驱动单元的 LH 前侧下方放置冷却液排放容器。

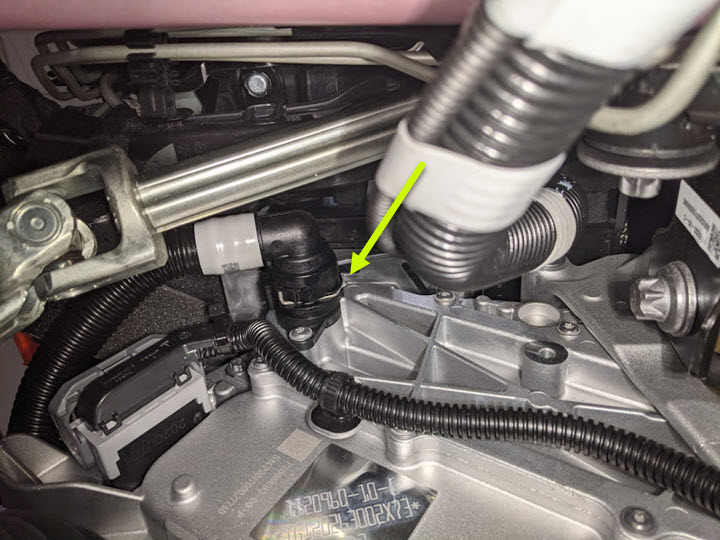

  10. 断开将前驱动单元变流器入口软管固定到液力联轴节的弹簧夹,然后堵住软管和液力联轴节。

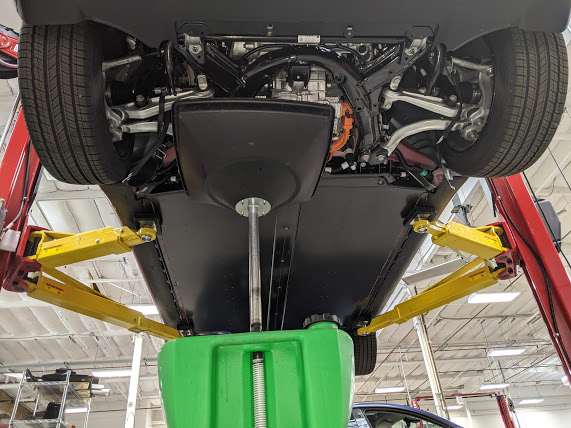

  11. 在前驱动单元右前侧下方放置冷却液排放容器。

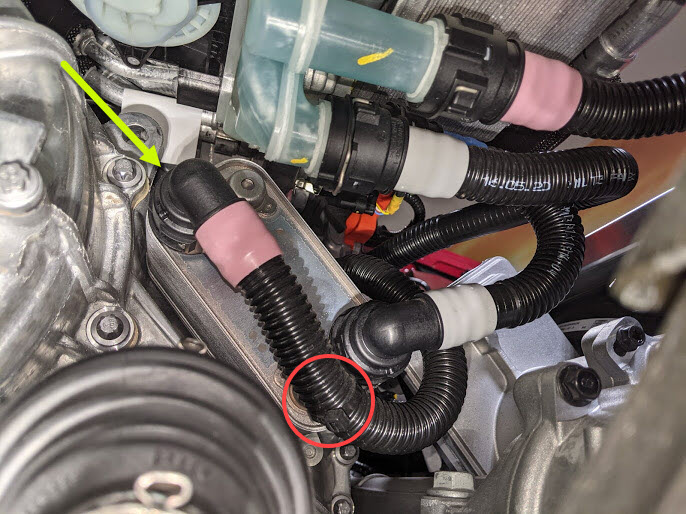

  12. 断开将前驱动单元变流器入口软管固定到热交换器的卡子,然后堵住软管端部和热交换器。
  13. 降下车辆。

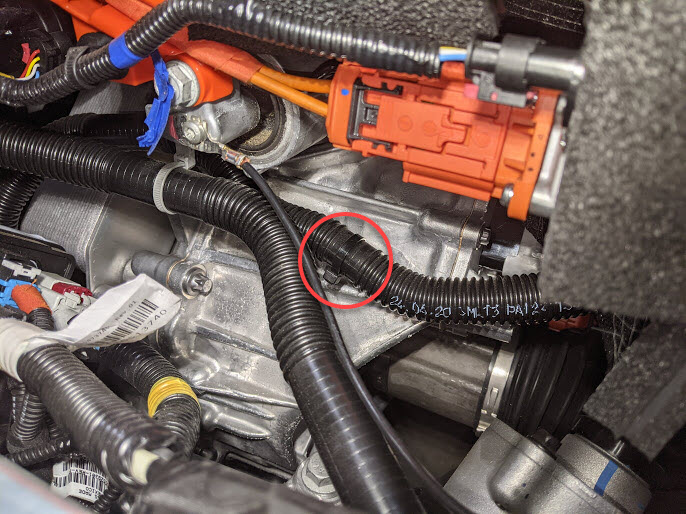

  14. 拆下将逆变器至热交换器软管固定到前驱动单元的夹子,然后从车上拆下软管。如果要弃用软管,请从软管两端拆下冷却液塞。

安装

  1. 将变流器至热交换器软管放置在前驱动单元上,然后使用卡子进行固定。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  3. 在前驱动单元的 LH 前侧下方放置冷却液排放容器。
  4. 从液力联轴节上拆下塞子,然后将前驱动单元逆变器入口软管连接到液力联轴节。使用弹簧夹固定软管。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试以确保软管完全接合。
  5. 在前驱动单元右前侧下方放置冷却液排放容器。
  6. 从热交换器上拆下塞子,然后将前驱动单元逆变器入口软管连接到热交换器。使用弹簧夹固定软管。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试以确保软管完全接合。
  7. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  8. 降下车辆。
  9. 检查冷却液液位,如需要可充注。
  10. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  11. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  12. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  13. 将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  14. 点击 Actions/Autodiag 选项卡,然后搜索 Purge
  15. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,然后点击Run。等待例行程序完成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保车辆未处于行驶状态。将车辆转入行驶状态将停止此例程。
    Informational PurposesAn informational icon, calling your attention
    测试持续约 10 分钟。尽管出现停止消息,但例程仍在运行。此时可听到冷却液泵的声音。可通过“PT Thermal”选项卡下的“Garage”来监测冷却液泵的速度。怠速 = ~1500 RPM,测试速度将在 3500-6500 RPM 之间变化,并在串联和并联之间切换阀门。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液速度徘徊在 7000 RPM 左右,则说明冷却液泵存在气锁状况。此时,请重新执行此步骤。
    Informational PurposesAn informational icon, calling your attention
    继续添加冷却液并进行清除,直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间。
    Informational PurposesAn informational icon, calling your attention
    完成后,选择窗口右上角的“X”关闭。
  16. 断开笔记本电脑与车辆的连接。
  17. 检查冷却液液位,如需要可充注。
  18. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)
  19. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
