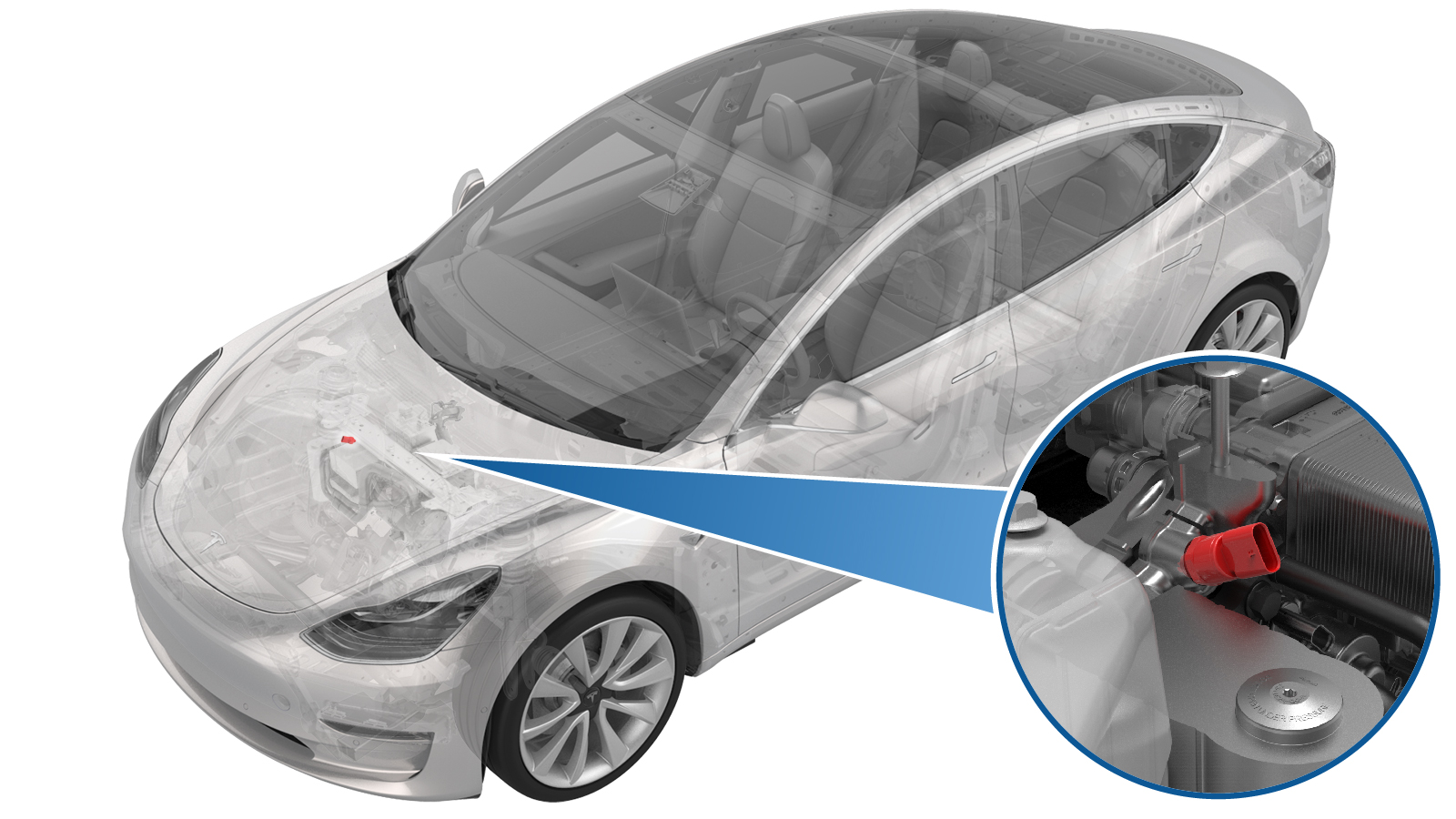

传感器 - 压力和温度 (PT) - 低压(带加热泵款)(拆卸和更换)
校正代码 18400402 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 4 月 4 日:更新了空调机油规格中用于液体和容量的空调机油类型。
- 2024 年 2 月 1 日:将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的活动添加至“服务工单”中。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
低压和温度传感器 |
|
|
不适用 |
|
拆卸
- 打开左前车门,降下左前车窗。
- 通过触摸屏,将车辆置于“维护模式”。请参阅维护模式。
- 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),再点击 ,然后等待例行程序完成。
-
回收空调制冷剂(仅制冷剂)。请参阅回收(带加热泵款 Model 3)。
注请在继续此程序前完全回收制冷剂。
-

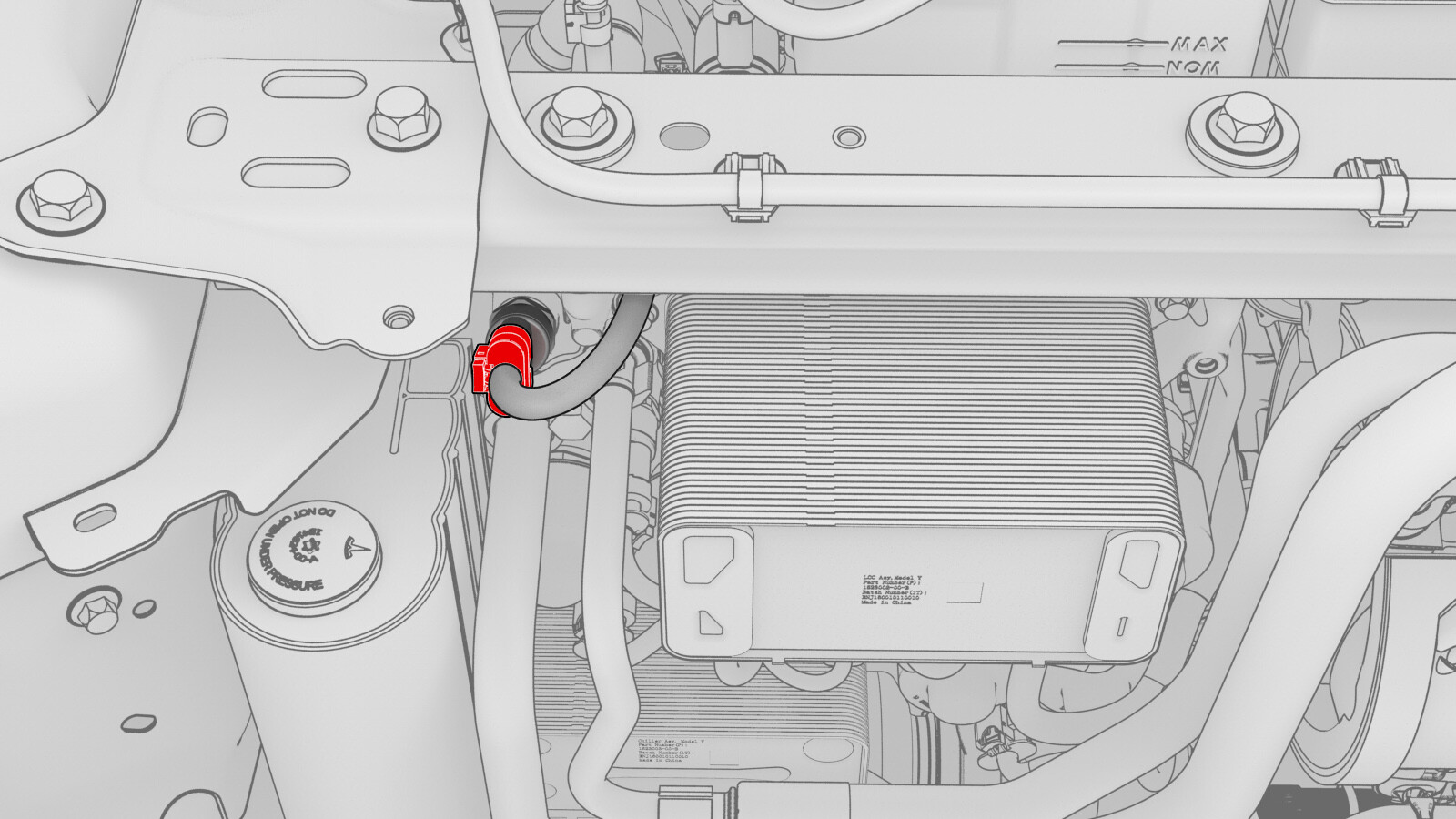

松开锁片,然后断开低压温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
-

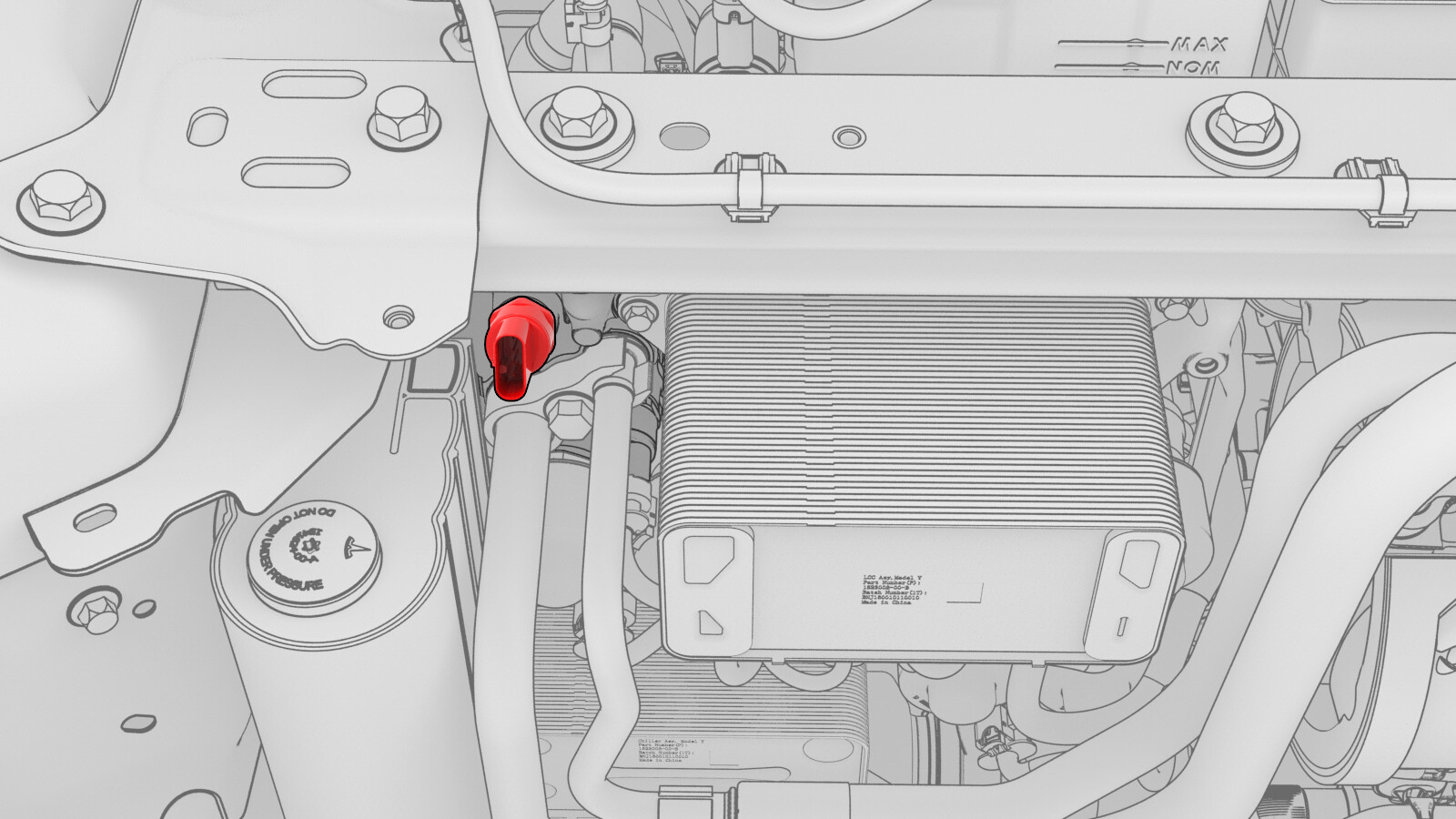

使用压力/温度传感器套筒,从超级歧管上拆下低压温度传感器。
警告仅可使用手动工具拆卸动力总成传感器。冲击或电动工具会损坏螺纹。警告仅允许使用压力/温度传感器套筒拆卸传感器。使用其他工具可能会损坏传感器。注如果是 Sensata 传感器,请使用 24 毫米薄壁压力/温度传感器套筒 (1600833-00-A)。如果是 Bridgeport 传感器,请使用 21 毫米压力/温度传感器套筒 (1565836-00-A)。提示: 推荐使用以下工具:
- 1565836-00-A - 第 1 代压力/温度传感器套筒,21 毫米
- 1600833-00-A - 第 2 代压力/温度传感器套筒,24 毫米
- 回旋头棘轮/回旋头扭矩扳手
- 3 英寸加长件
- 在维修单上记录新旧传感器的零件号和序列号。
安装
- 使用适当的空调机油润滑新的低压温度传感器螺纹和 O 型环。请参阅液体和容量了解空调机油规格。
-
安装并手动拧紧低压温度传感器,直到传感器 O 型环刚好接触超级歧管。
注进行此步骤及后续步骤时,需使用检查镜查看。
- 手动回退并逐步紧固低压温度传感器,以使传感器 O 型环正确地滑入超级歧管倒角。
- 如果低压温度传感器 O 型环被挤压,或者不再向倒角滑动,请停止并反拧传感器,直到 O 型环不再被挤压。
-
继续回退并拧紧低压温度传感器,直到 O 型环完全滑入倒角且不再可见。
注不应留有间隙,传感器主体应降到最低点并紧贴超级歧管。
-
使用压力/温度传感器套筒,将低压温度传感器紧固到指定的扭矩值。警告仅可使用手动工具安装动力总成传感器。冲击或电动工具会损坏螺纹。警告仅可使用压力/温度传感器套筒安装传感器。使用其他工具可能会损坏传感器。注如果是 Sensata 传感器,请使用 24 毫米薄壁压力/温度传感器套筒 (1600833-00-A)。如果是 Bridgeport 传感器,请使用 21 毫米压力/温度传感器套筒 (1565836-00-A)。提示: 推荐使用以下工具:
- 1565836-00-A - 第 1 代压力/温度传感器套筒,21 毫米
- 1600833-00-A - 第 2 代压力/温度传感器套筒,24 毫米
- 回旋头棘轮/回旋头扭矩扳手
- 3 英寸加长件
-
将电气线束与低压温度传感器相连,然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 执行真空泄漏测试和机油加注程序。请参阅真空泄漏测试和机油加注(带加热泵款 Model 3)。
-
重新加注空调制冷剂。请参阅重新加注(带加热泵款 Model 3)。
注请勿断开笔记本电脑与车辆的连接。
- 如果备有制冷剂检漏仪,请确保低压温度传感器处没有泄漏。
- 在触摸屏上,点击维护模式“扳手”(位于触摸屏 UI 界面底部),点击 ,例行程序完成后立即关闭页面。
- 点击 ,例行程序完成后立即关闭页面。
- 点击 ,例行程序完成后立即关闭页面。
- 退出“维护模式”。请参阅维护模式。
- 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
