液冷冷凝器（带加热泵款）（拆卸和更换）

校正代码 18401402 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2023 年 4 月 5 日：更新了空调机油规格中用于液体和容量的空调机油类型。
  • 2024 年 2 月 29 日：重组了程序，将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 打开左前车门，降下左前车窗。
  3. 通过触摸屏，将车辆置于“维护模式”。请参阅维护模式。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  6. 在车辆前部下方放置一个冷却液排放容器。
  7. 在触摸屏上，点击维护模式下的 "扳手"（位于触摸屏 UI 界面底部），点击 Thermal > Refrigerant System，在驱动导轨处于开启状态下踩住制动踏板 10 秒，同时长按右转向灯开关，为例行程序授权，点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    新超级歧管上的膨胀阀处于关闭位置，请务必在空调真空测试前对新超级歧管执行 "Start Thermal Fill Drain" 例行程序，并通过Thermal > Action选项卡下的膨胀阀数值确认膨胀阀处于完全开启位置。
  8. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  9. 拆卸冷却液罐罐盖。
  10. 在车辆前部放置一台液体提取机，设置为排空，然后将排放软管放置在冷却液罐左前角，以排放尽可能多的液体。

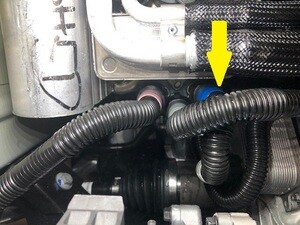

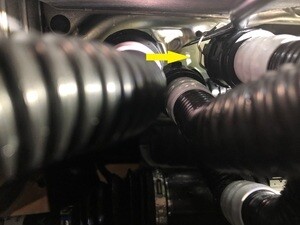

  11. 松开弹簧夹，然后从超级歧管上断开动力总成旁通软管。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可堵住接头端部。

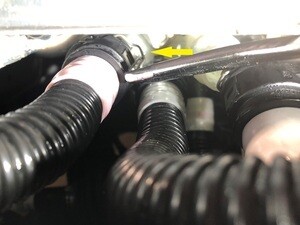

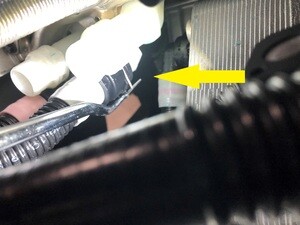

  12. 松开弹簧夹，然后从超级歧管上断开散热器出口软管。

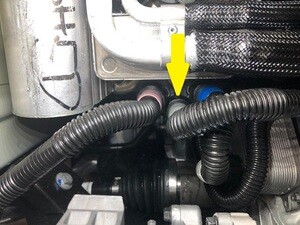

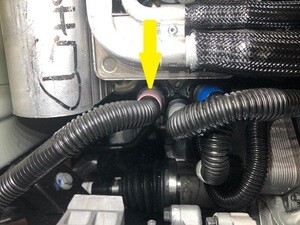

  13. 松开弹簧夹，然后从超级歧管上断开散热器入口软管。
  14. 将空调软管从车辆上拆下。

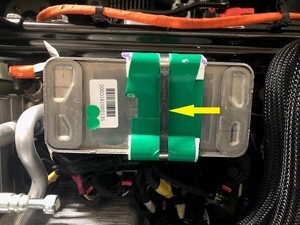

  15. 目视检查液冷冷凝器上是否有钢质电缆扎带。
    Informational PurposesAn informational icon, calling your attention
    注
    如果在液冷冷凝器上发现钢质电缆扎带，则更换超级歧管。请勿重新安装新的电缆扎带，因为这可能会导致后期出现泄漏；如果未发现电缆扎带，则继续执行程序。

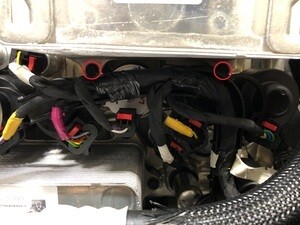

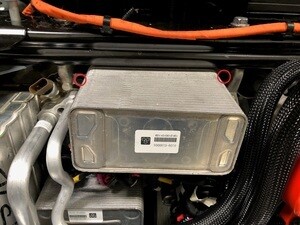

  16. 拆卸将液冷冷凝器固定到超级歧管的紧固件（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒

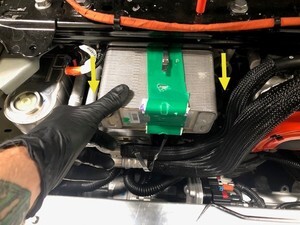

  17. 稍稍松开液冷冷凝器的顶端，以排出多余的冷却液。
    Informational PurposesAn informational icon, calling your attention
    注
    为避免交叉污染，需保持超级歧管液冷冷凝器空调端口完好。
  18. 将液冷冷凝器从超级歧管上拆下。

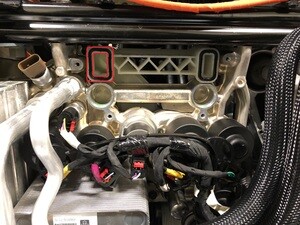

  19. 拆卸并弃置液冷冷凝器出口和入口垫片。

安装

  1. 安装新的液冷冷凝器出口和入口垫片。
  2. 使用适当的空调机油润滑液冷冷凝器上的所有 O 型环。请参阅液体和容量了解空调机油规格。
  3. 将液冷冷凝器安装到超级歧管上，然后手动拧紧紧固件。

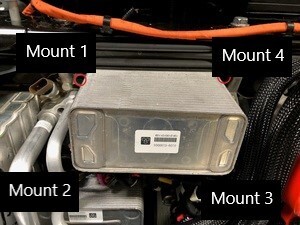

  4. 按照 "Mount1>Mount3>Mount2>Mount4" 的顺序紧固将液冷冷凝器固定到超级歧管的紧固件（4 个）。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
  5. 将散热器出口和入口软管以及动力总成旁通软管安装到超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试以确保软管完全就位。
  6. 取走车辆下方的冷却液排放容器。
  7. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  8. 执行真空泄漏测试。请参阅空调制冷剂（回收和重新加注）。
  9. 抽真空并再充注冷却液。请参阅冷却系统（真空再加注）。
  10. 向车辆内注油并重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  11. 在触摸屏上，点击Stop Thermal Fill Drain，然后等待例行程序完成。
  12. 选择Thermal > Sensors and Valves > Run Heat Pump Commissioning，点击Run，然后等待例行程序完成。
  13. 选择Thermal > Coolant System > Coolant Purge，点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    • 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出声响。
    • 测试将持续约 10 分钟。在此期间请勿开始其他例行程序。
    • 确保车辆未处于前进挡。车辆处于前进挡时，此例行程序将停止。
    • 测试中，速度将在 3500-6500 RPM 之间变化（怠速 = 约 1500 RPM），启动的阀门将在串联和并联之间切换。
    • 如果速度在 7000 RPM 左右徘徊，则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气，直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  14. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
  15. 在触摸屏上，选择Thermal > Actions > Test Thermal Performance，点击Run，然后等待例行程序完成。
  16. 选择Test HVAC Performance，点击Run，然后等待例行程序完成。
  17. 禁用“维护模式”。请参阅维护模式。
  18. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  19. 升起左前车窗，关闭左前车门。
  20. 将车辆驶离举升机。
