面板 - 车门饰板 - 后 - LH(拆卸和安装)

校正代码 15132001 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 20 日:在“拆卸”部分的第 5 步中添加了一个视频。

扭矩规格

表 1. 扭矩规格面板 - 车门饰板 - 后 - LH(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
后车门饰板至后车门螺钉
6 Nm (4.4 lbs-ft)
  • 梅花 T30 套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅使用零件号如下所示的紧固件:
  • 1488028-00-A 或更高版本
  • 1526998-99-A 或更高版本

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅使用零件号列在本程序中的饰板螺钉。请参阅第 12 步了解更多信息。
  1. 打开 LH 后车门,完全降下车窗。
  2. 拆下 LH 后车门路面照明灯。请参阅地面照明灯 - 后车门 - LH(拆卸和更换)

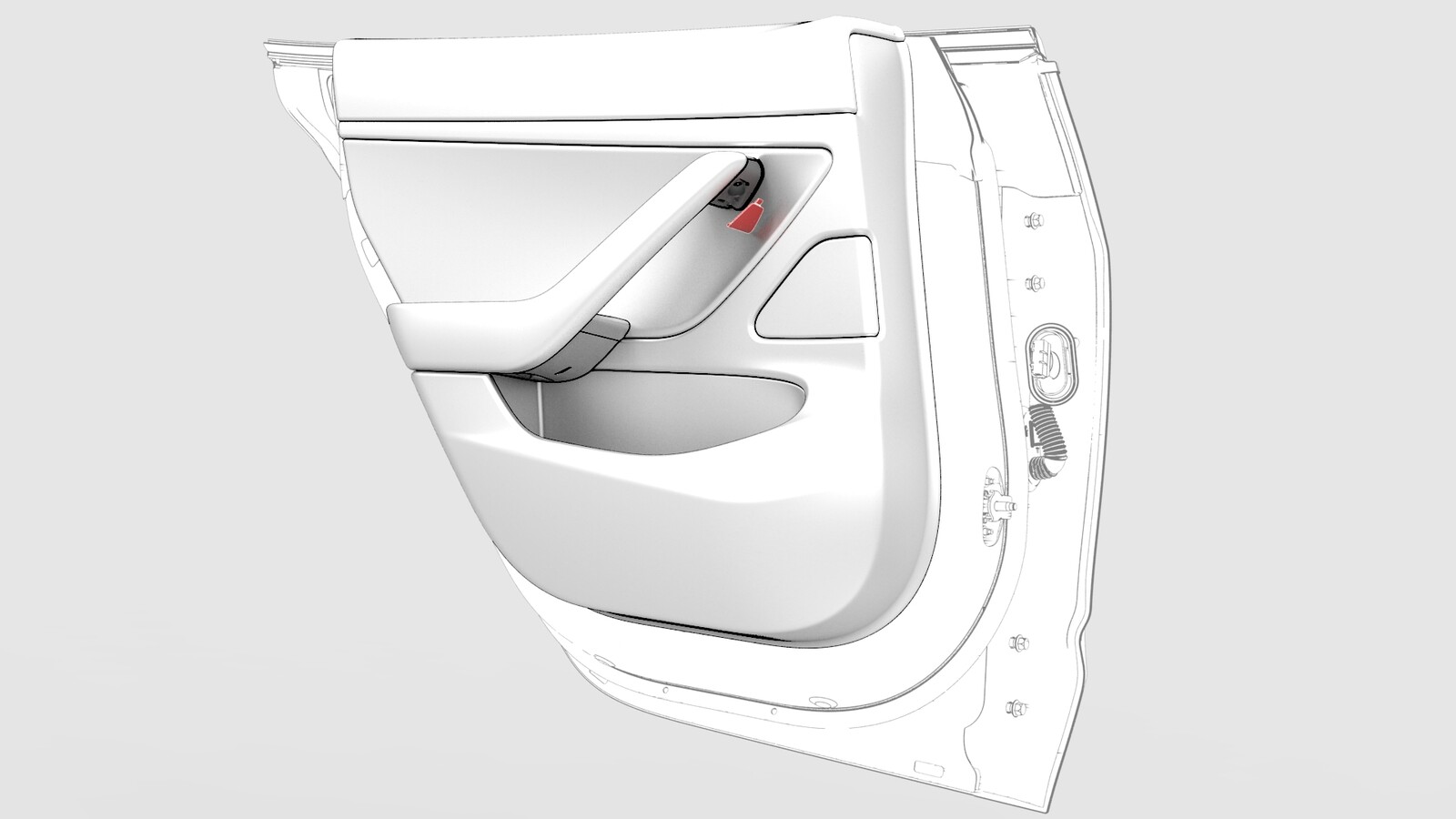

  3. 松开将螺钉盖板固定到 LH 后车门扶手前部的夹子,然后从扶手上拆下螺钉盖板。

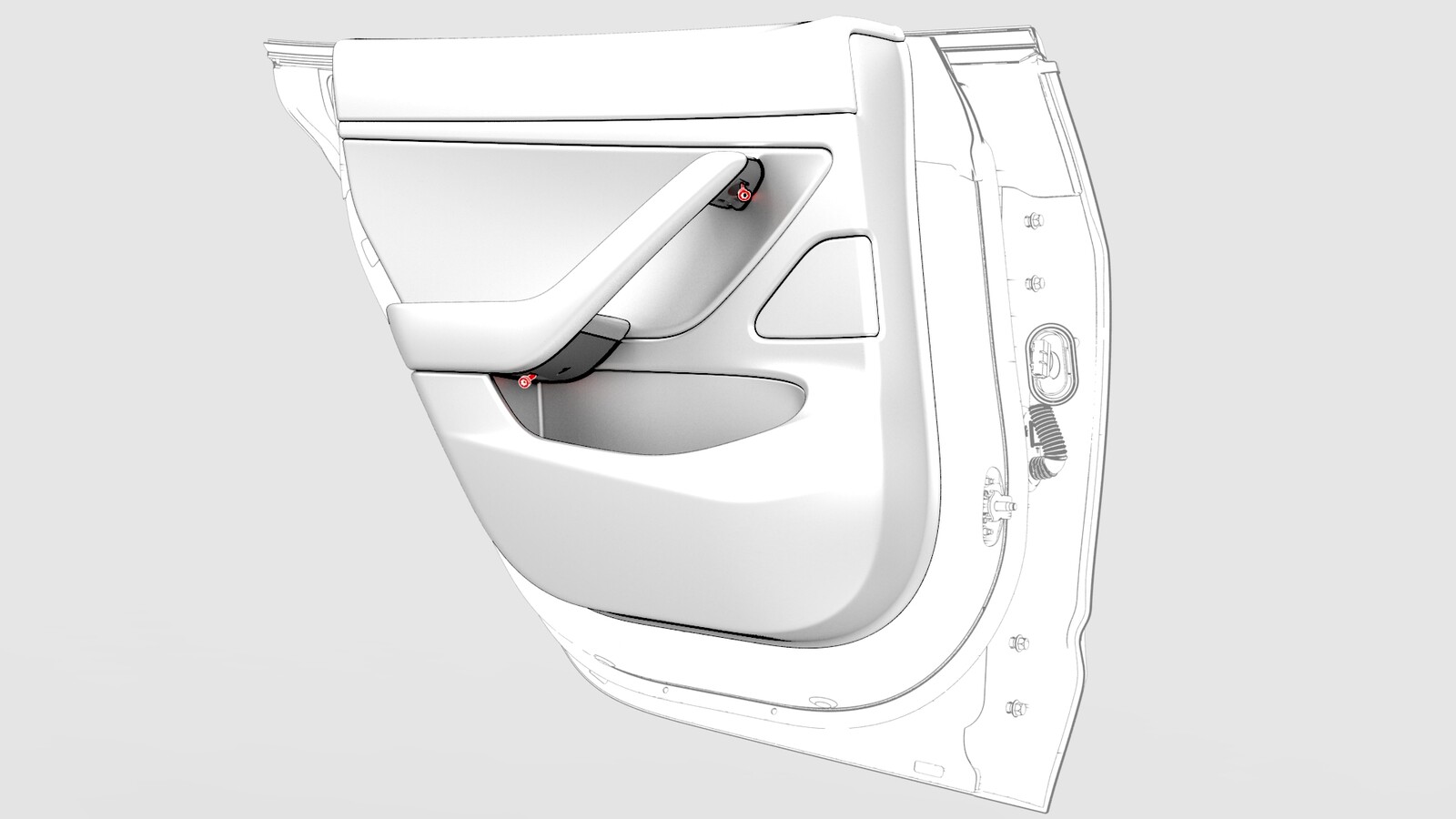

  4. 拆下将饰板固定到车门的螺钉。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  5. 从路面照明灯开口处拉出饰板,以便松开将饰板固定到车门的夹子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时切勿从车门上拆下饰板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

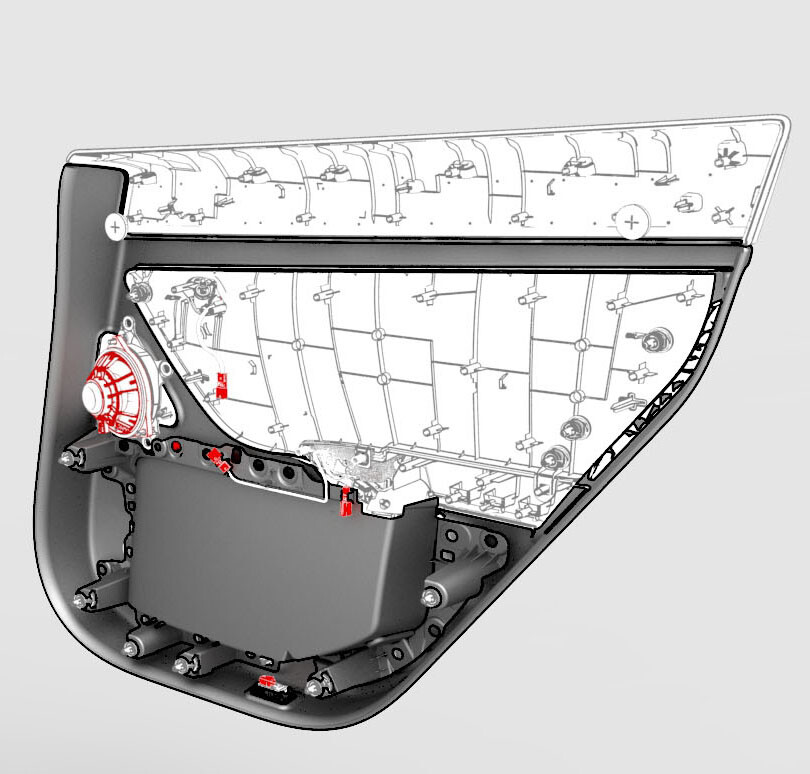

    图 1. 饰板夹位置

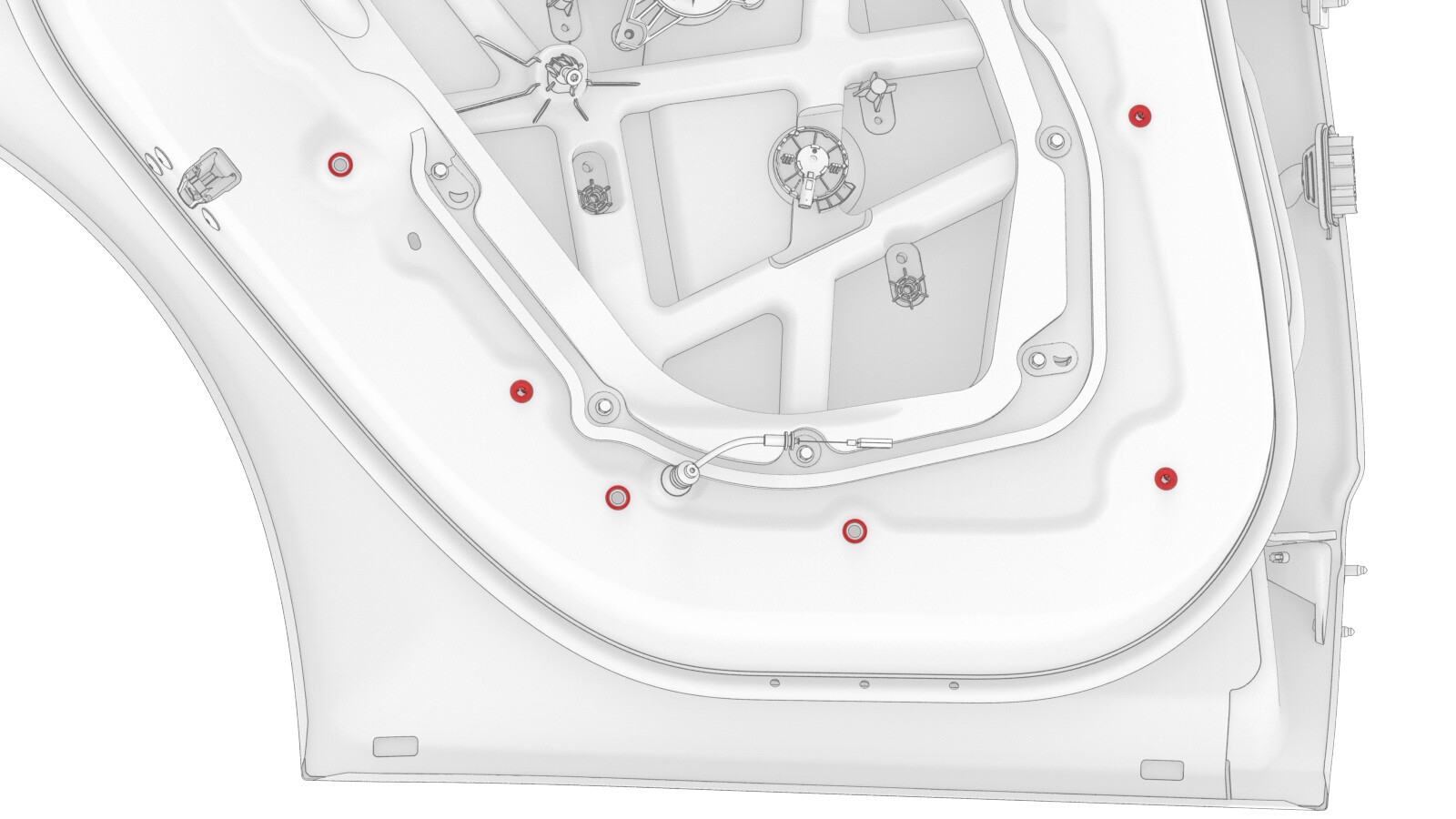

    图 2. 车门夹位置
  6. 继续拉动,并从下至上松开饰板边缘的所有卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时切勿从车门上拆下饰板。
  7. 断开电气线束与连接器的连接,然后松开将电气线束固定到饰板的夹子
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时切勿从车门上拆下饰板。

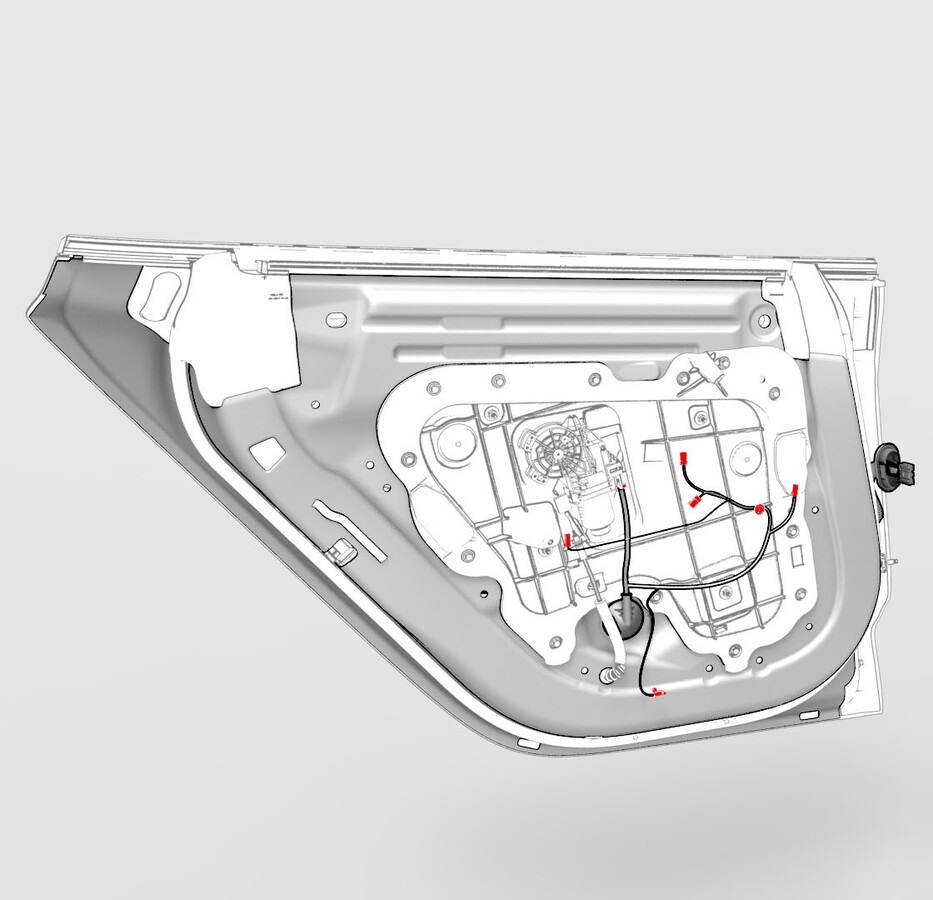

    图 3. 饰板连接器

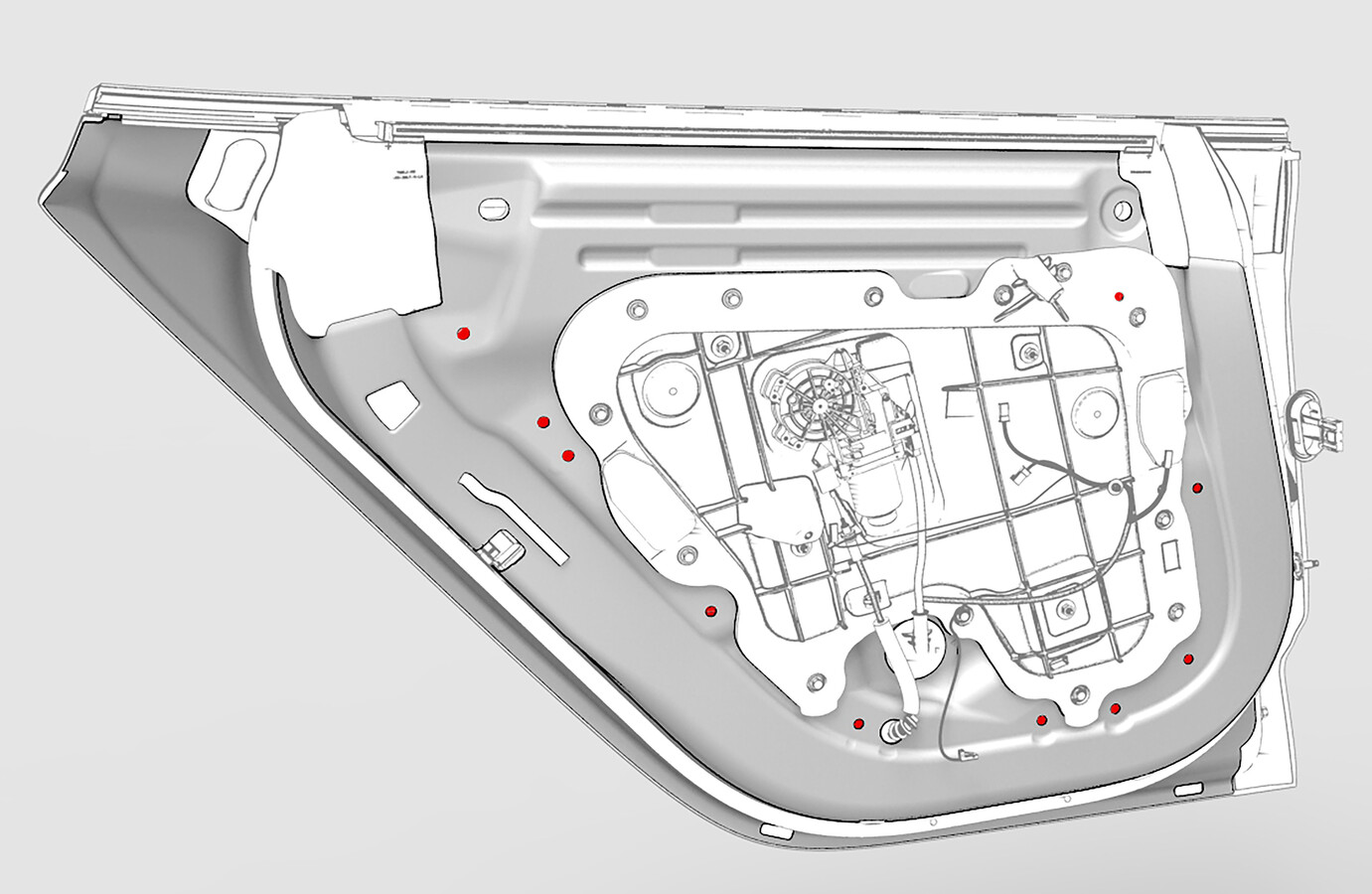

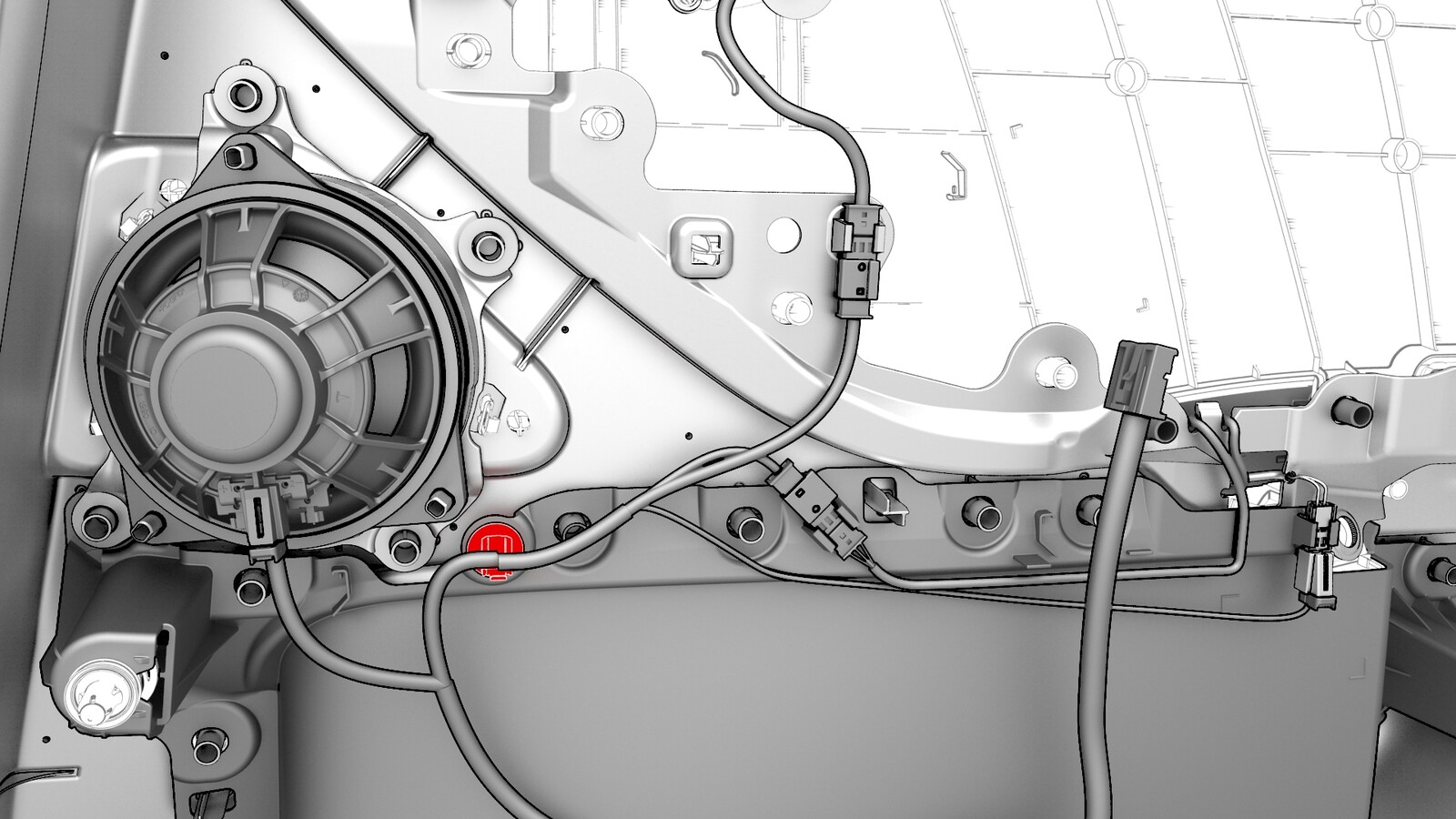

    图 4. 车门电气线束连接器
  8. 抬高饰板,使其与车门脱钩,然后从车门上拆下饰板。
  9. 检查左后车门上是否有剩余的推入式卡子固定器,如果有,则需将其从车门上拆下。

安装

  1. 检查 LH 后车门和 LH 后车门饰板的情况。更换所有已损坏的夹子,维修受损部位。
  2. 将饰板放置在车门处,倚靠在车门边缘。
  3. 拧紧将电气线束固定到饰板的夹子。

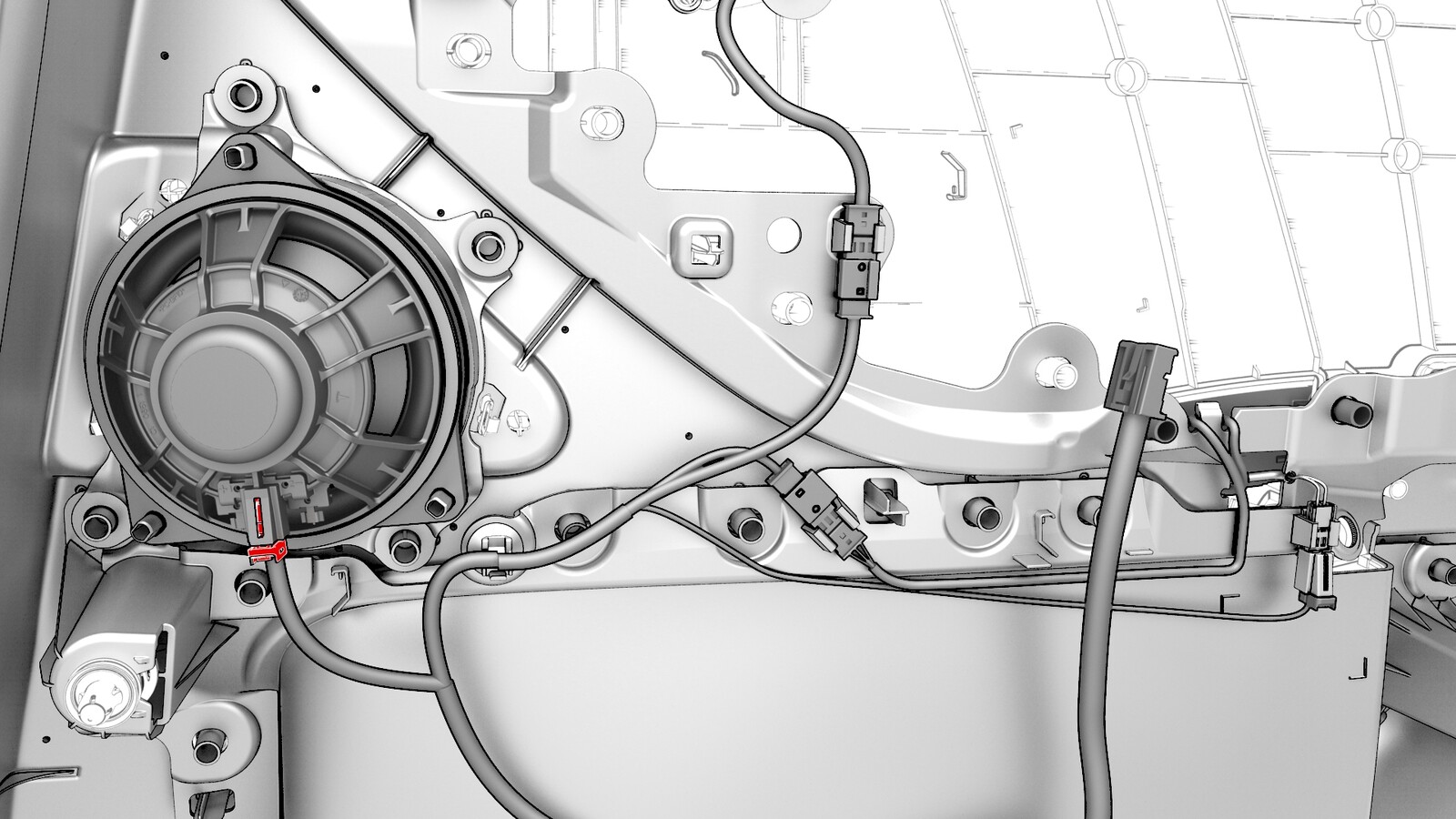

  4. 将电气线束的短脱线连接到扬声器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果车门灯连接器插入到扬声器中,扬声器将永久受损,并可能引起熔化。请勿将电气线束扬声器连接器和车门灯连接器互换。
  5. 将电气线束连接到 LH 后车门饰板连接器。

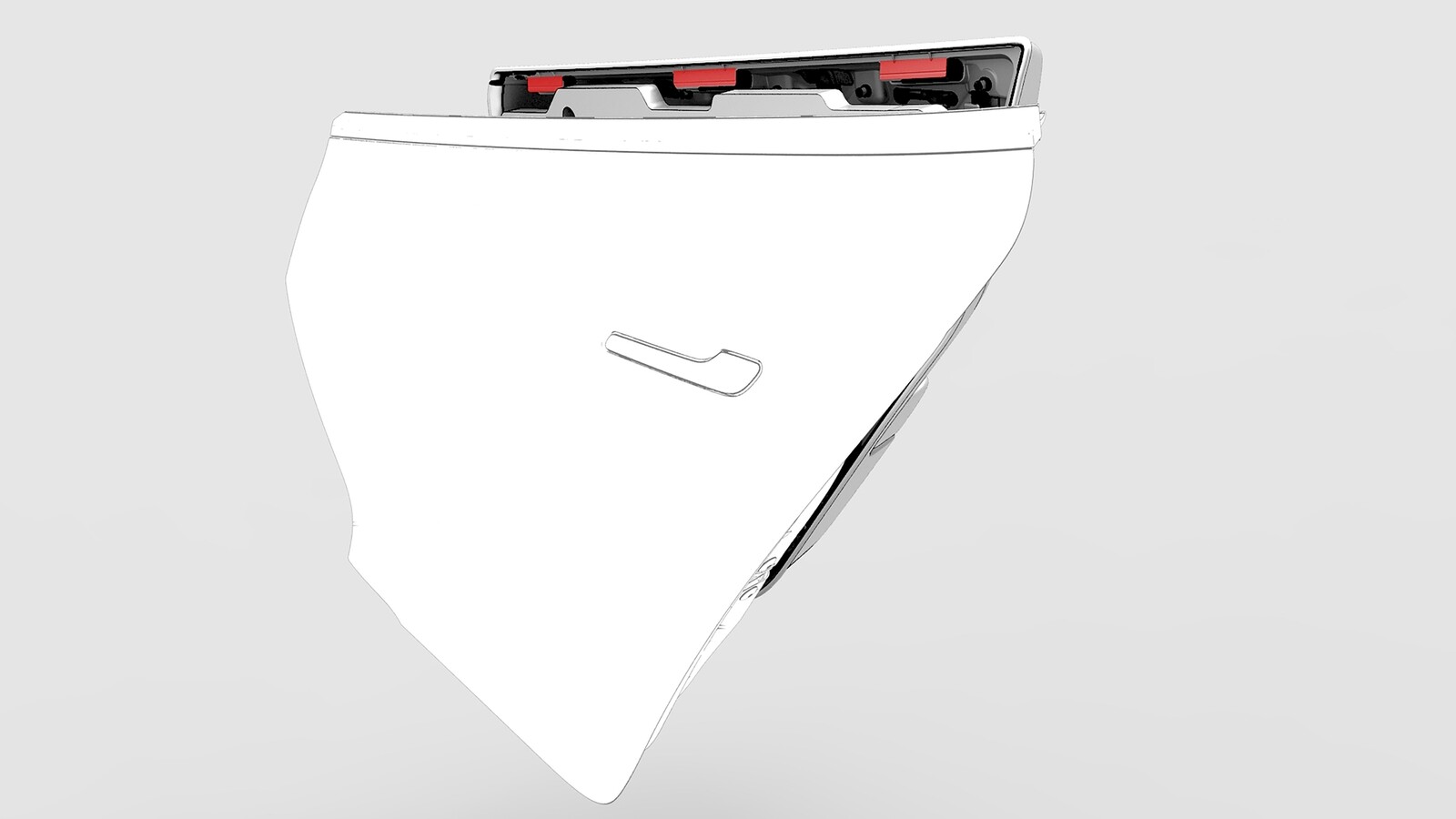

  6. 抬起饰板,轻轻下压 LH 后车门内侧密封条,然后将 3 处饰板锁片挂入车门顶部边缘。
  7. 移动电气线束连接器,让路面照明灯从饰板底部孔中出来。
  8. 安装 LH 后车门路面照明灯。请参阅地面照明灯 - 后车门 - LH(拆卸和更换)
  9. 确保连接后,路面照明灯和地图氛围灯亮起。
  10. 拧紧将饰板固定到车门的夹子。
  11. 确保饰板装配紧固,不存在因卡子错位或弯曲而产生的缝隙。
  12. 安装将 LH 后车门饰板固定到 LH 后车门的螺钉。
    6 Nm (4.4 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅使用零件号如下所示的紧固件:
    • 1488028-00-A 或更高版本
    • 1526998-99-A 或更高版本
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确紧固所有紧固件,不存在脱纹。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  13. 将螺钉盖板安装到扶手前部。
  14. 升高车窗,关闭车门。
