饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）

校正代码 15245002 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 在第二排 LH 座椅靠背下方检查行李箱毡毯的 LH 侧。

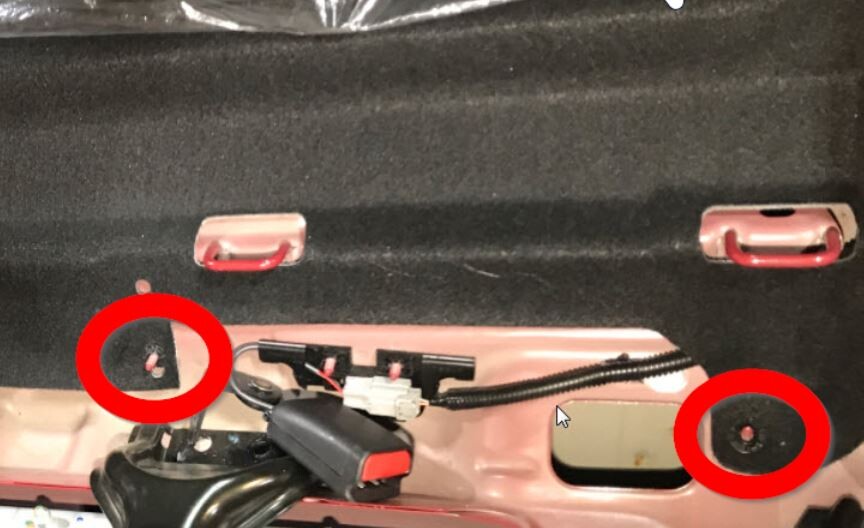

    • 如果毡毯的最前边缘安装在车身螺柱上（图 A），则必须拆下第二排 LH 座椅靠背。跳到第3步。
    • 如果毡毯的最前边缘未安装到基线上（图 B），请跳至第6步。
    图 1. 图 A
    图 2. 图 B；座椅靠背已拆下，方便演示
  3. 拆下第二排 LH 座椅靠背。请参阅座椅靠背 - 第二排 - 左侧（拆卸和更换）。

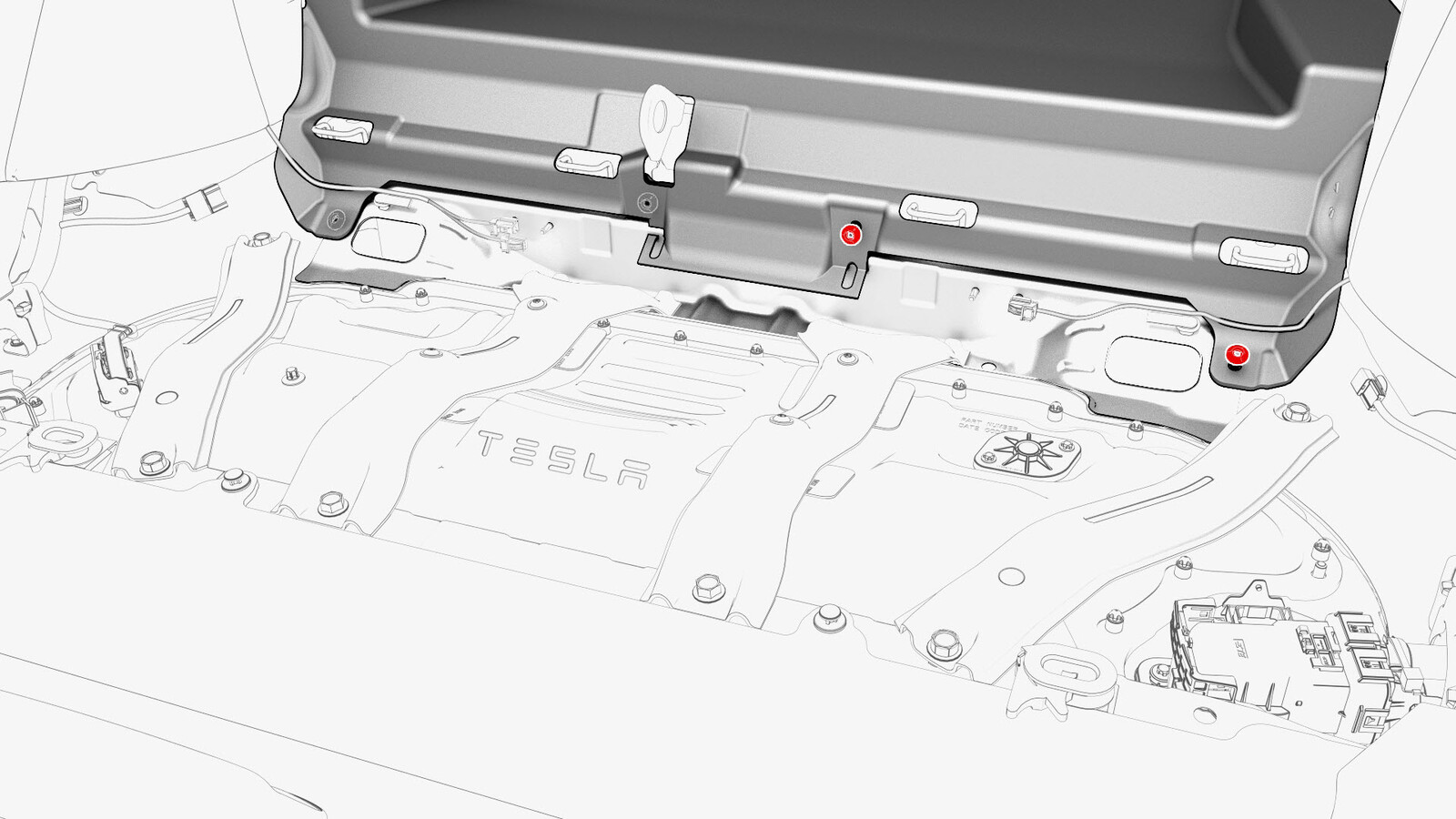

  4. 处理第二排区域，松开用于固定行李箱毡毯 LH 侧的夹子。
  5. 将行李箱毡毯的 LH 侧抬出 ISOFIX 横梁。
  6. 拆下行李箱饰板。请参阅饰板 - 后备箱（拆卸和更换）。
  7. 拆下行李箱底饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  8. 拆下行李箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。

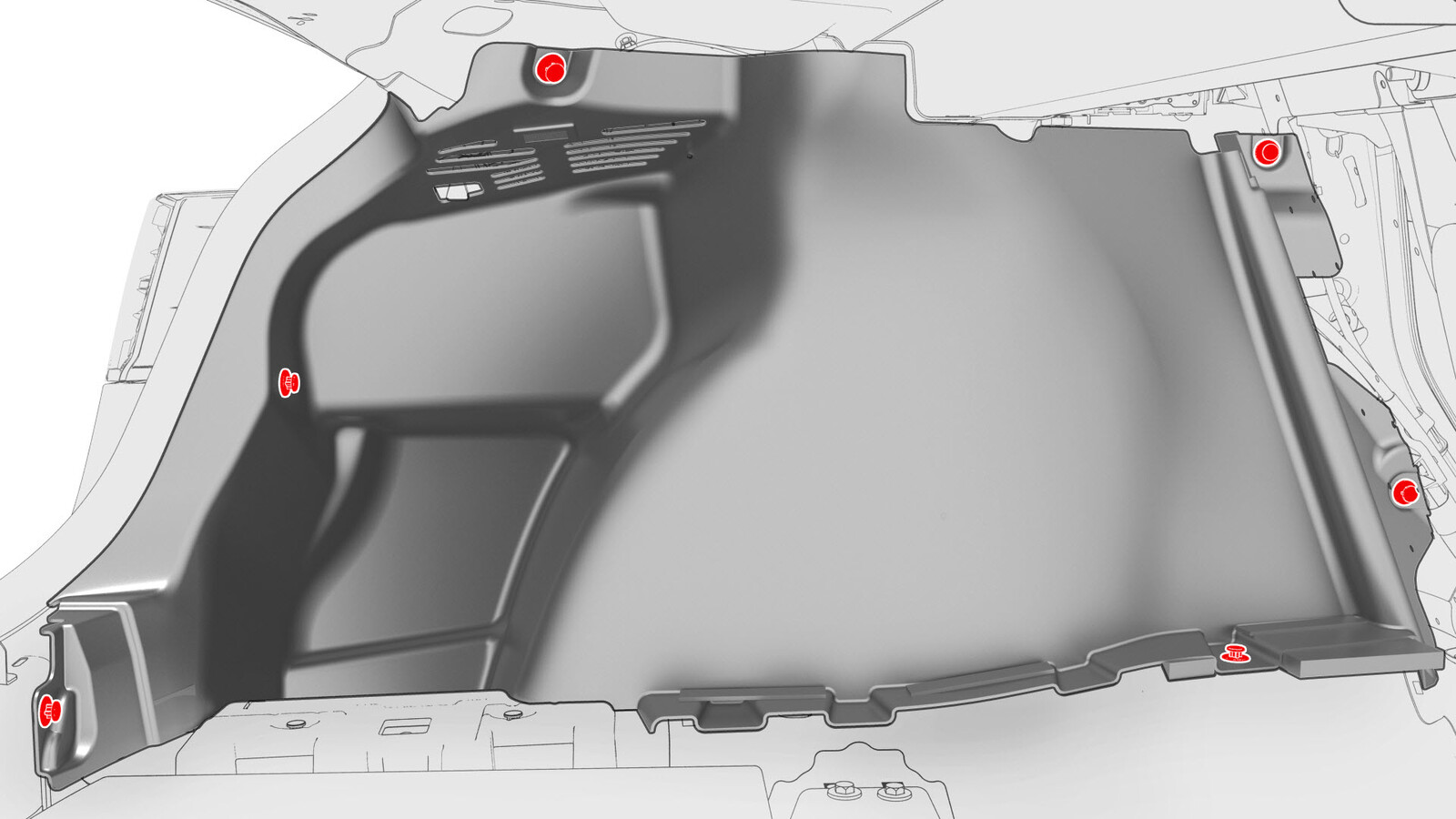

  9. 松开将行李箱 LH 侧饰板固定到车辆的夹子。
  10. 断开电气连接器与地面照明灯的连接。

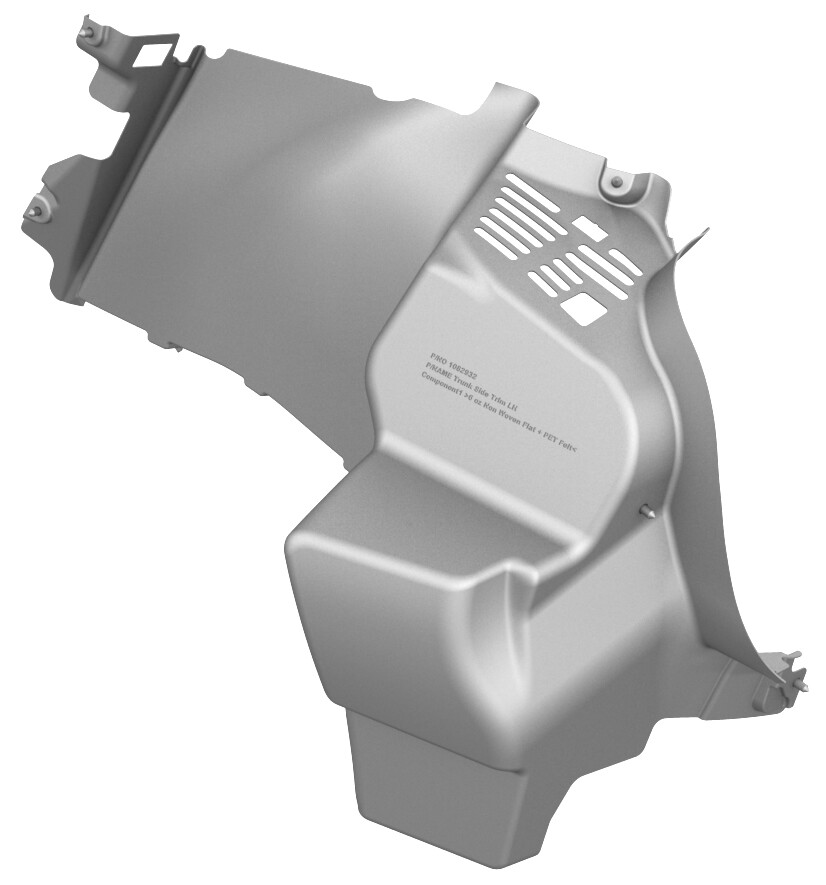

  11. 从车上拆下行李箱 LH 侧饰板。

安装

  1. 将电气连接器连接到地面照明灯。
  2. 安装将行李箱 LH 侧饰板固定到车辆的夹子。
  3. 安装行李箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。
  4. 安装行李箱底饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  5. 安装行李箱饰板。请参阅饰板 - 后备箱（拆卸和更换）。
  6. 将行李箱毡毯的 LH 侧安装在 ISOFIX 横梁上，必要时，将毡毯夹安装在车身螺柱上。
  7. 必要时，安装第二排 LH 座椅靠背。请参阅座椅靠背 - 第二排 - 左侧（拆卸和更换）。
  8. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
