Door - Rear - LH (Remove and Install)

校正代码 10106501 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 打开 LH 后门，完全降下车窗。
  2. 将车间抹布推进撞销一半处，然后关闭车门，以便其依靠在车间抹布上。
  3. 打开 LH 前车门。

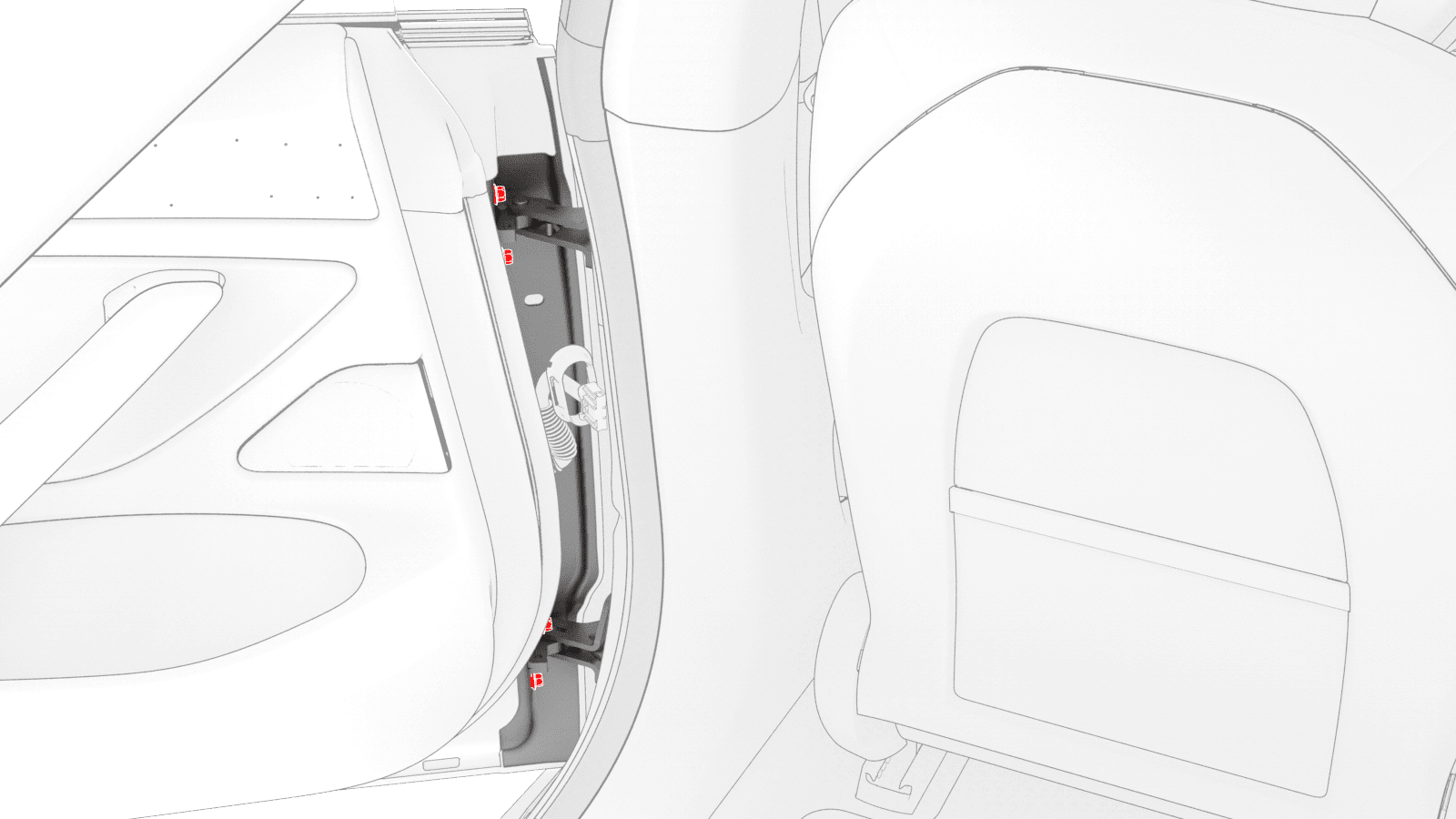

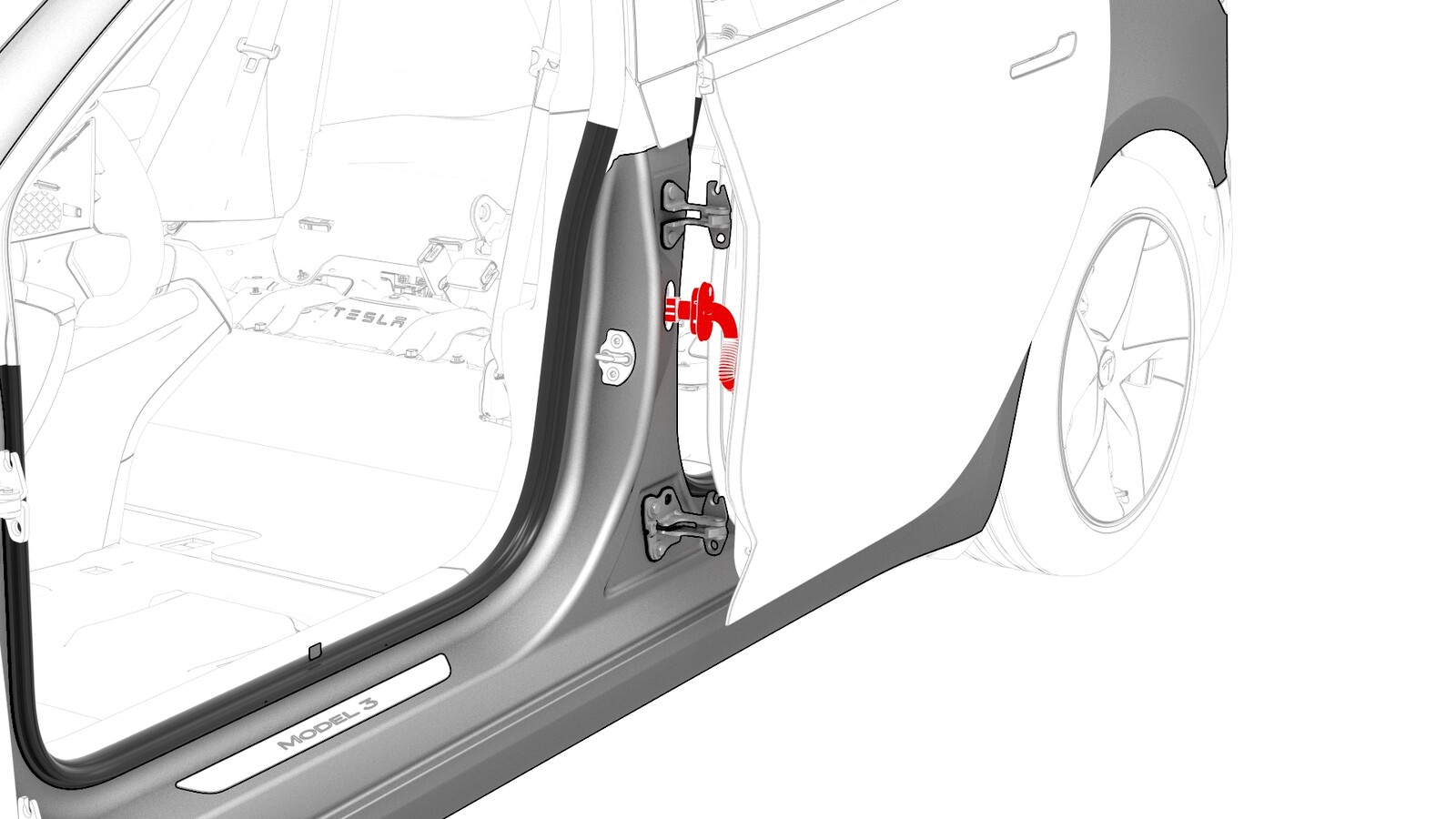

  4. 在 B 柱上，松开 LH 后门电气线束密封条的夹子 (x4)，将线束拉出 B 柱隔板。
  5. 将 LH 后门线束连接器拉出 B 柱，然后将线束塞入 LH 后门前部腔体中。
  6. 小心打开 LH 后门，然后关闭 LH 前门。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿让 LH 后门的前缘将线束或连接器撞到 B 柱。
  7. 断开 LH 后门电气线束，然后在 B 柱外将连接器转动 90 度，防止连接器掉回 B 柱内。

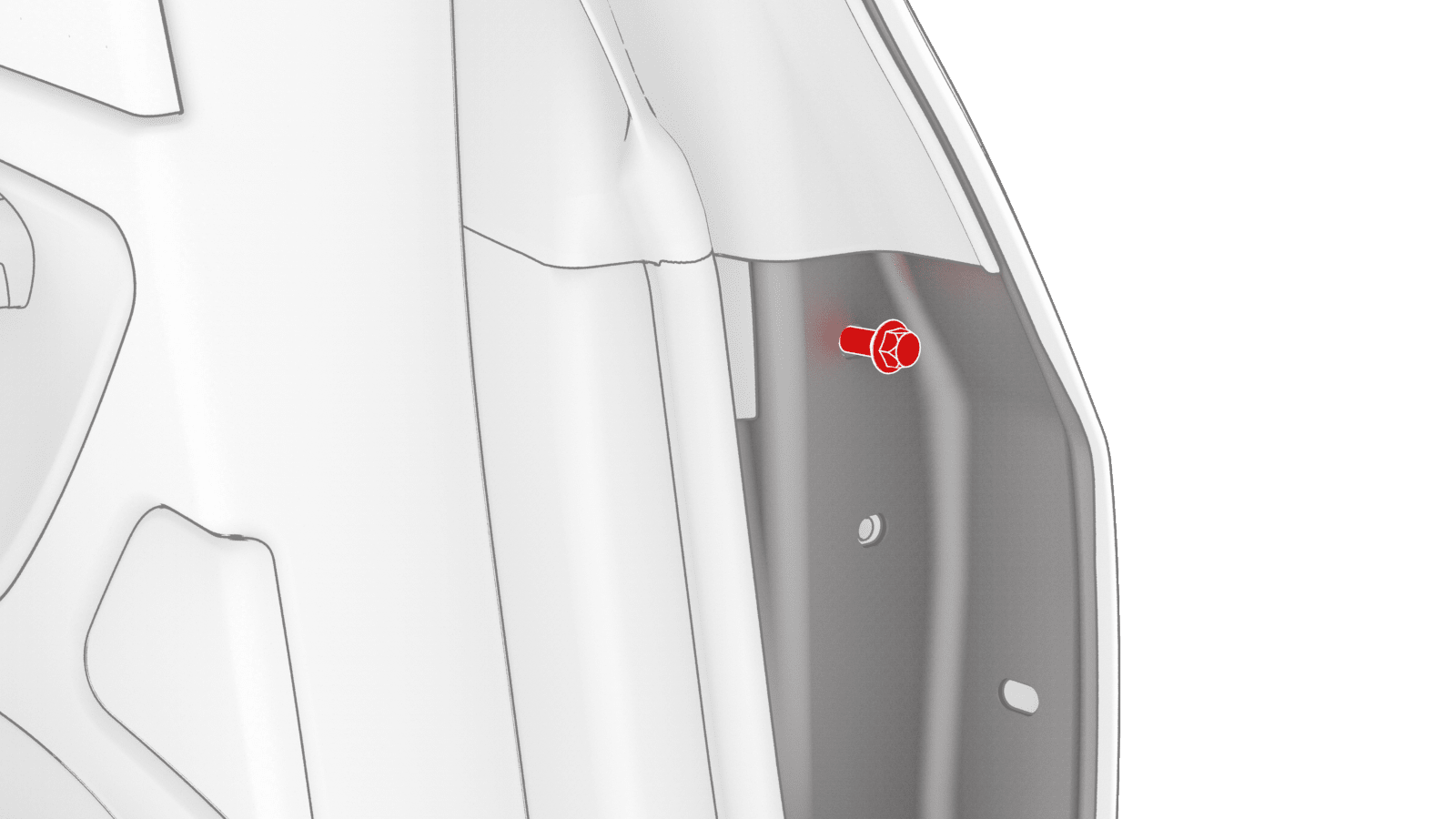

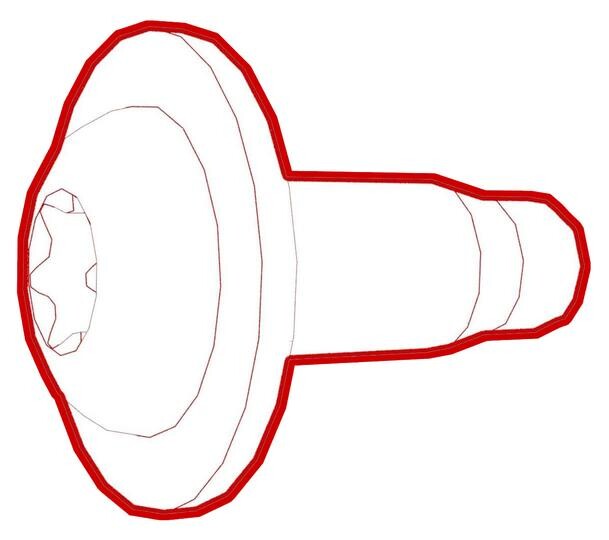

  8. 拆下将车门限位器固定到 B 柱的螺栓。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拧松车门限位器的螺栓，让车门能在开启极限范围以外自由摇动。

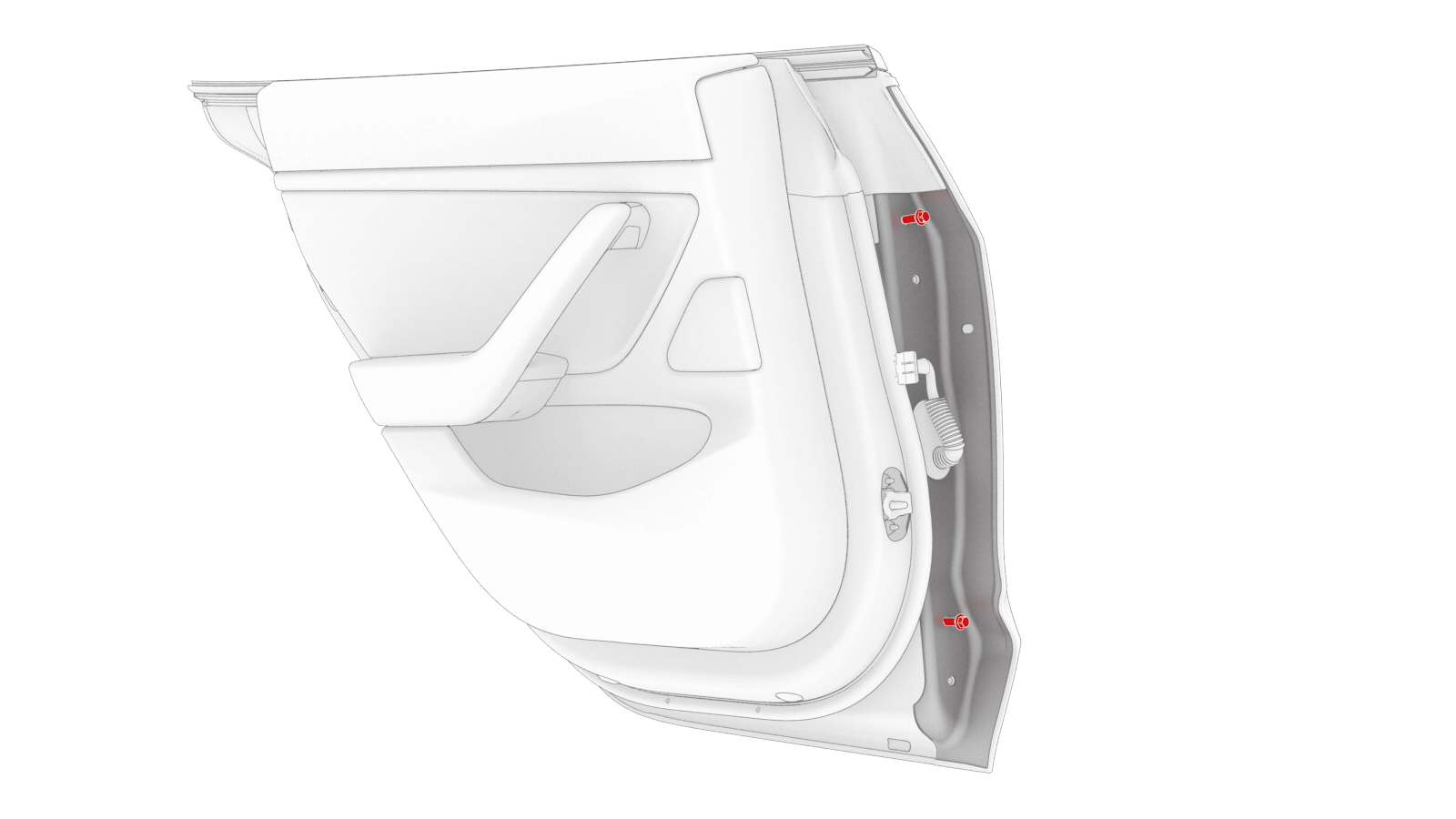

  9. 使用白板笔或胶带在车门上标记车门铰链的支座位置。

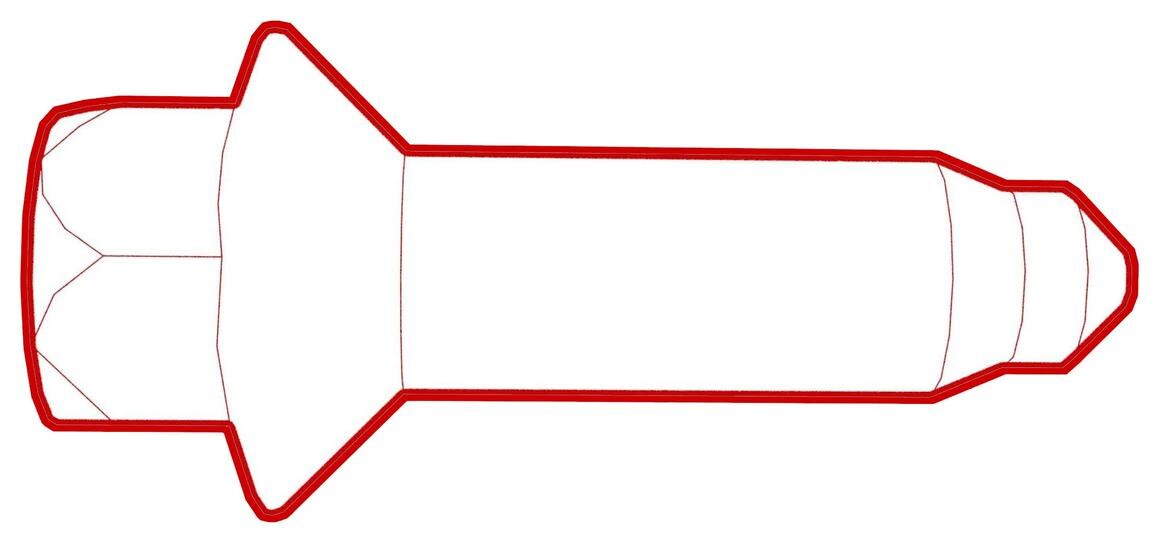

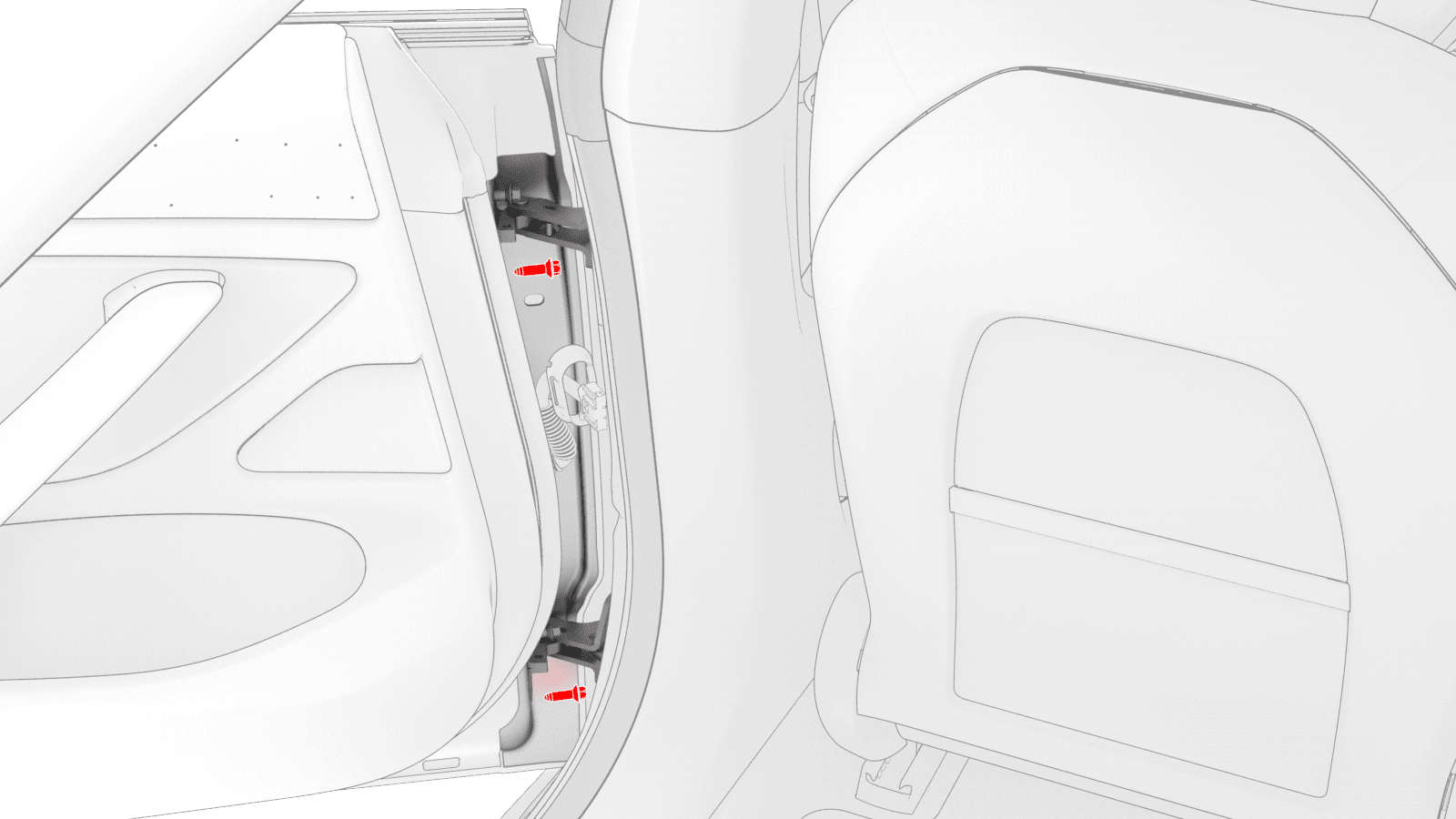

  10. 针对将 LH 后门固定到铰链的各铰链顶部螺栓，拧松约 5 毫米。

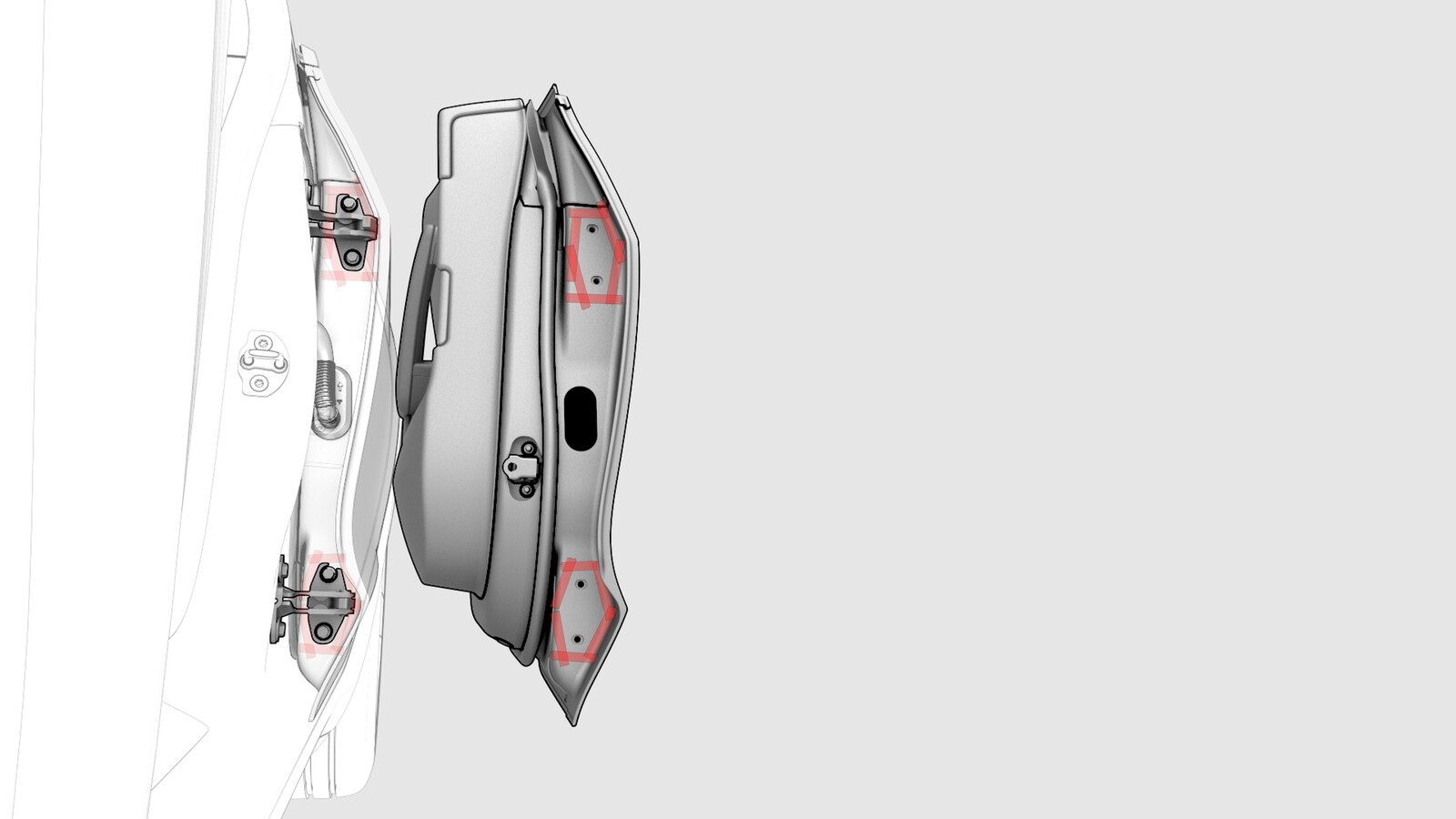

  11. 在助手的帮助下，拆下各铰链底部螺栓，使车门脱钩，然后将车门抬离车辆。

安装

  1. 确保已安装各车门铰链的顶部螺栓，螺栓头突出表面约 10 毫米。

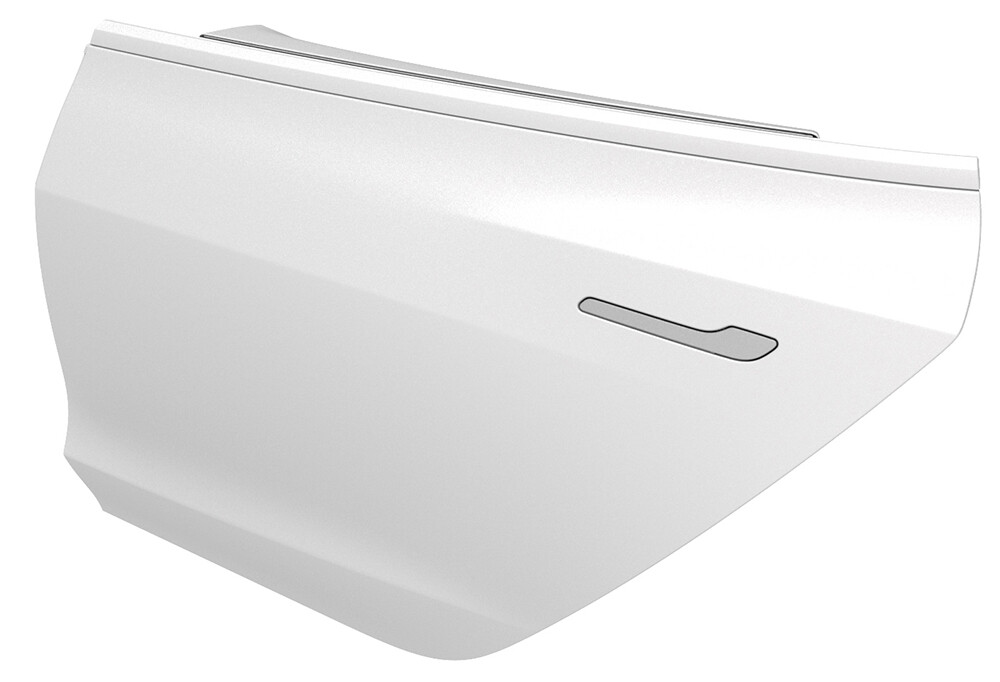

  2. 在助手的帮助下，将 LH 后门降至车门铰链上，将顶部螺栓置入铰链中。
  3. 将各铰链的底部螺栓安装到车门内，并手动拧紧所有螺栓。
  4. 放置车门后，让铰链与白板笔或胶带标记处相对齐。
  5. 拧紧铰链螺栓。
    24 Nm (17.7 lbs-ft)
  6. 安装将车门限位器固定到 B 柱的螺栓。
    24 Nm (17.7 lbs-ft)
  7. 连接 LH 后门线束，将线束压到 LH 后门内侧。
  8. 打开 LH 前门，并关闭 LH 后门。

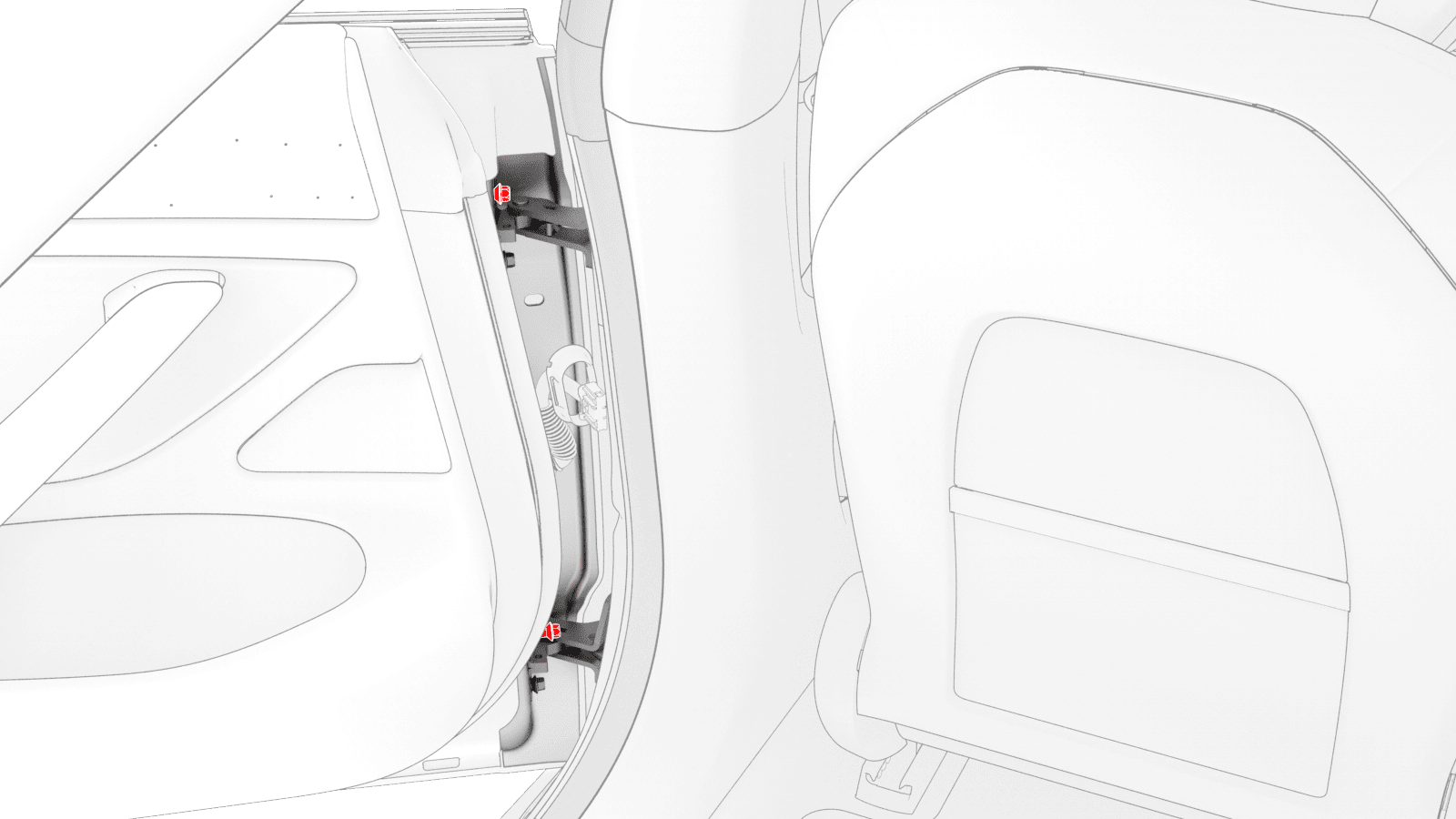

  9. 将 LH 后门电气线束连接器移入 B 柱孔内，将 LH 后门线束密封条压入 B 柱中，扣紧将密封条固定到 B 柱隔板的夹子 (x4)。
    Informational PurposesAn informational icon, calling your attention
    注
    确保 LH 后门线束密封条稳妥固定在 B 柱隔板上。

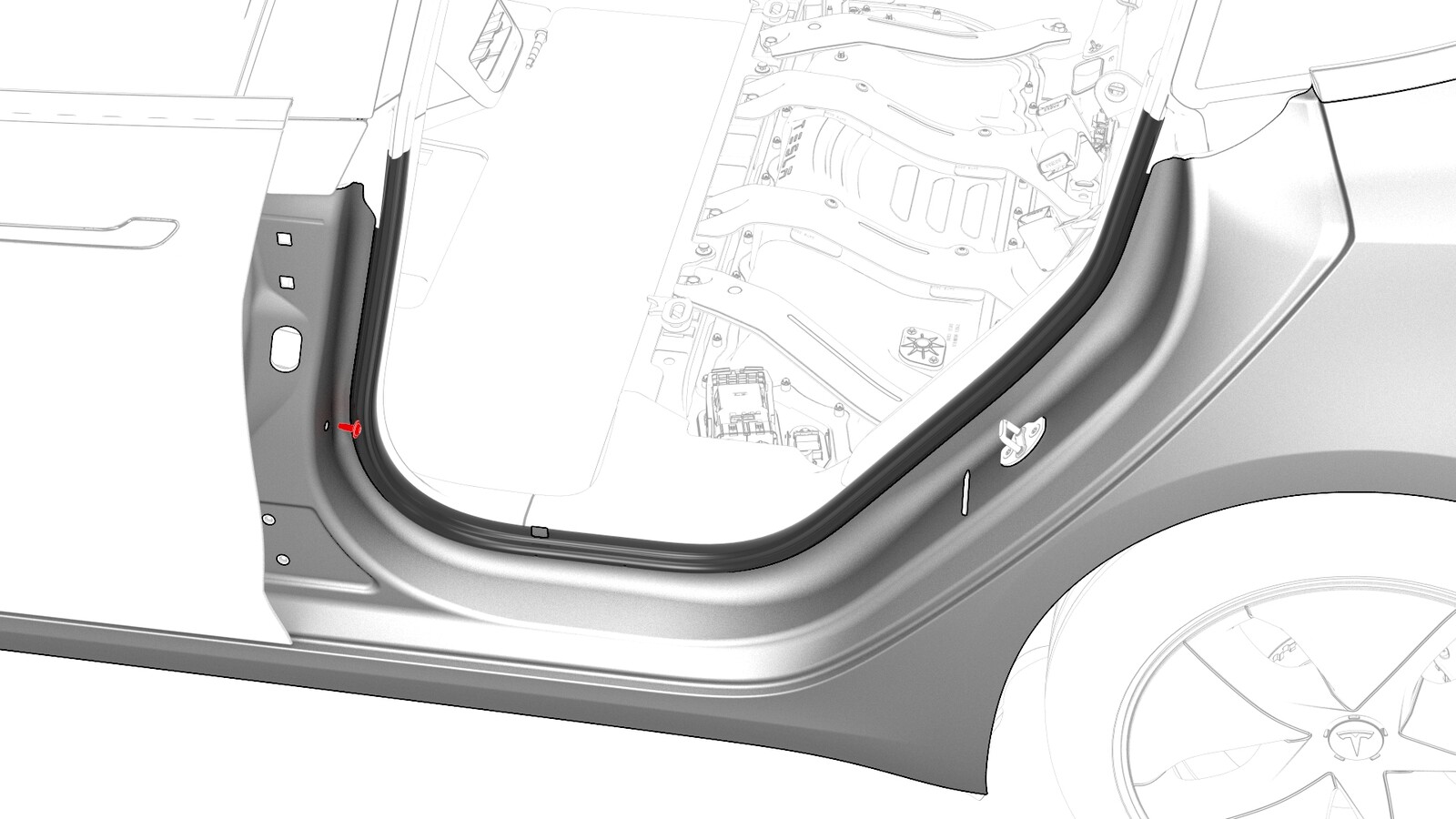

  10. 升高 LH 后车窗，将车间抹布从 LH 后门撞销中取出，然后关闭 LH 侧的两扇车门。
