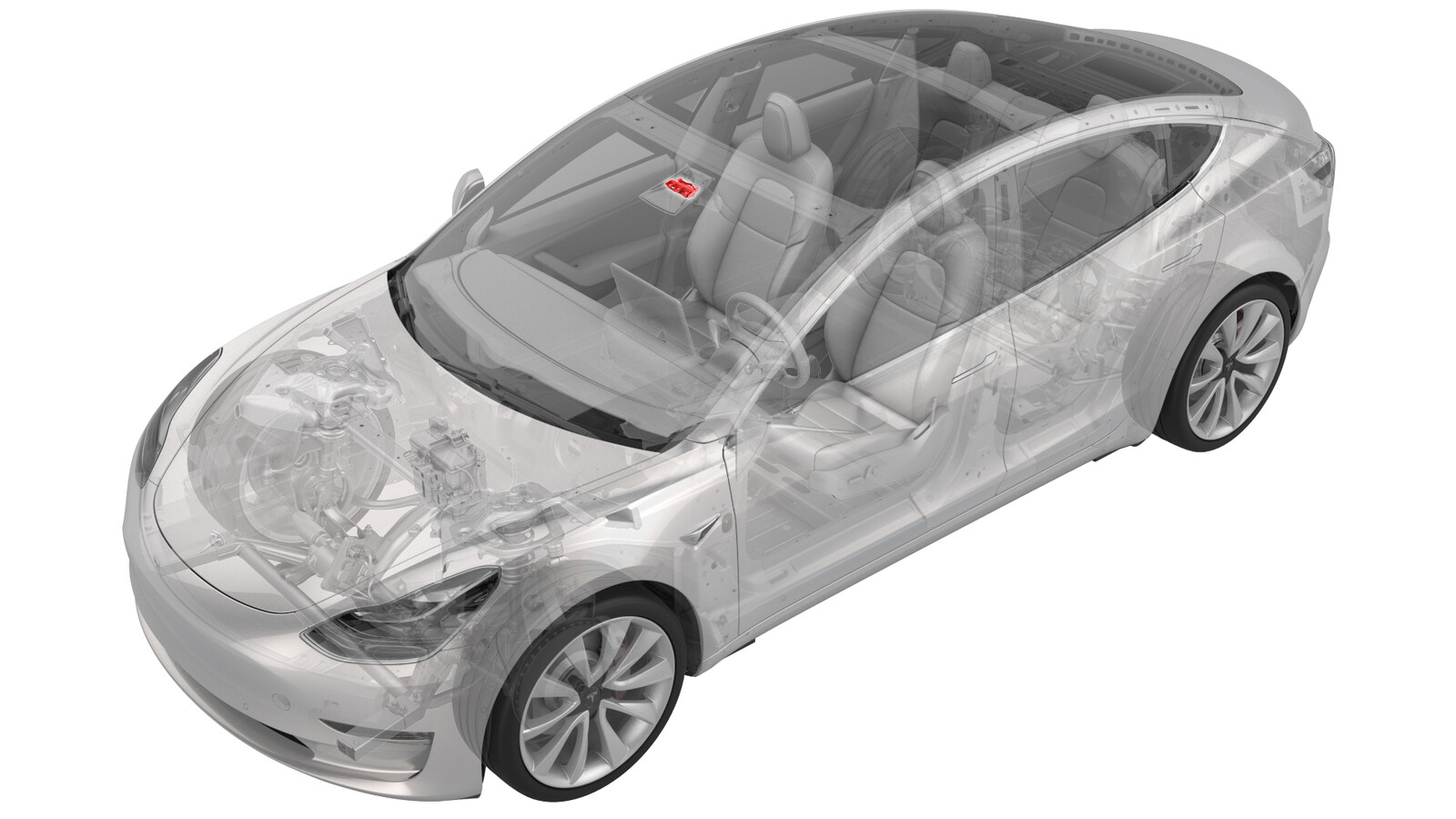

摄像头 - 三 - 前置（拆卸和更换）

校正代码 17231002 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 摄像头 - 三 - 前置（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注

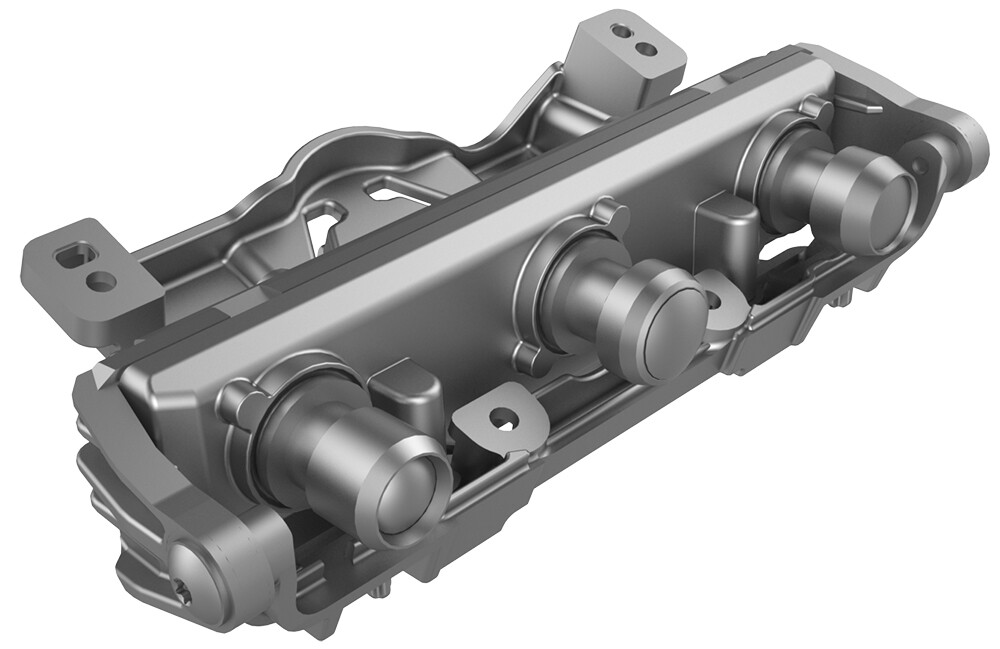

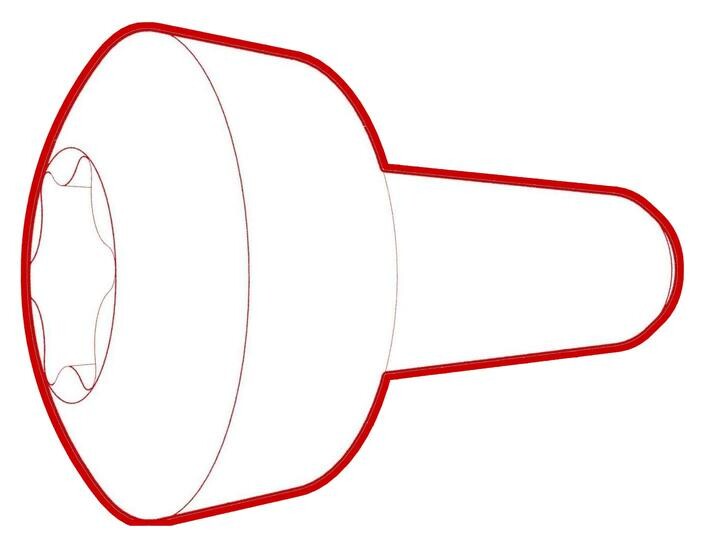

前置摄像头总成至挡风玻璃支架螺钉
1 Nm (.7 lbs-ft)
  • 梅花 T10 控制杆附件
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
 更换

拆卸

警告
Whenever a camera has been moved out of its original position (for example, a camera or windshield replacement), camera calibration data must be cleared using the vehicle touchscreen: Controls > Service > Camera Calibration > Clear Calibration.
  1. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。

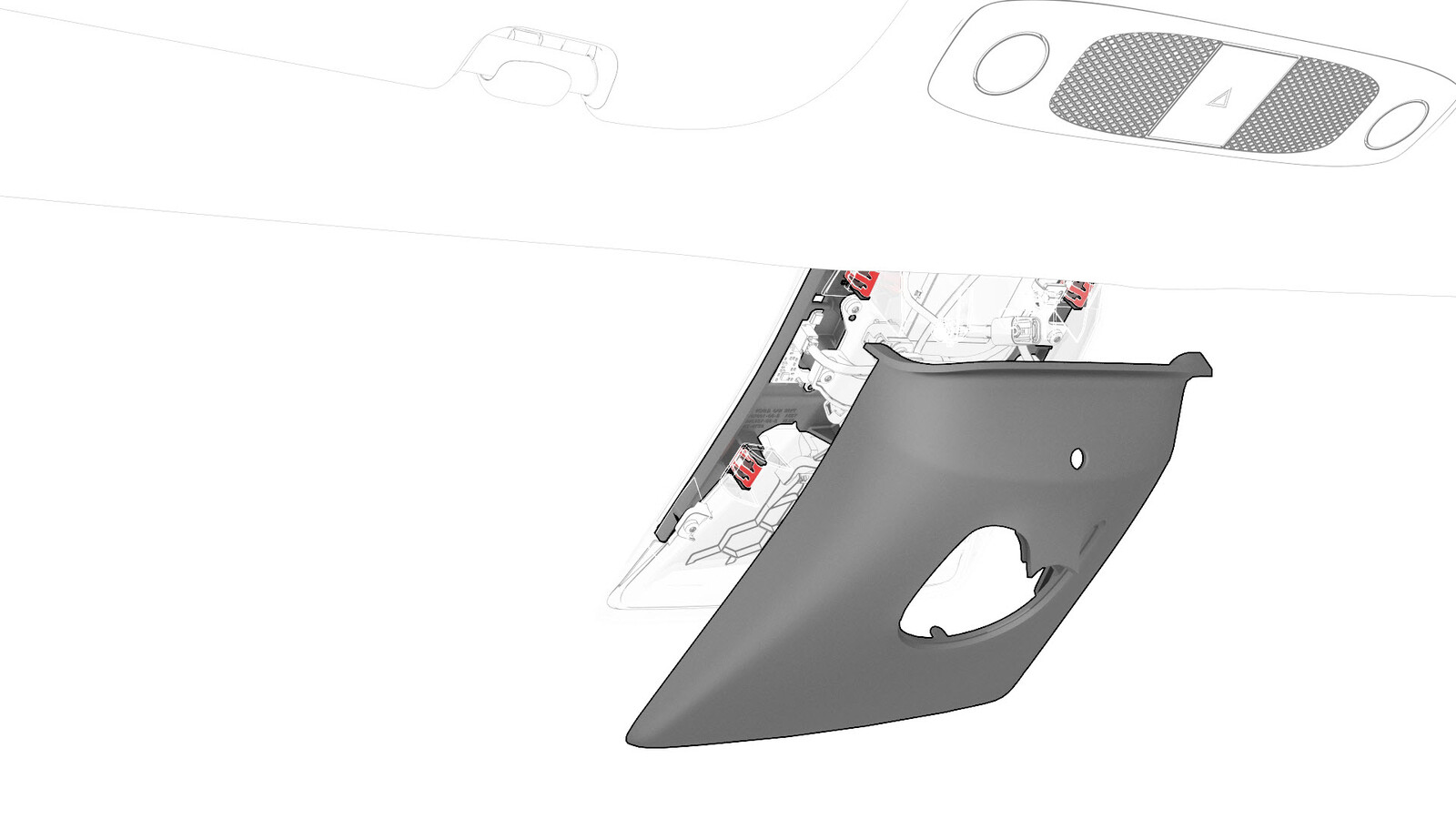

  2. 松开将摄像头上盖固定到挡风玻璃支架的夹子，然后将上盖与支架分离。
    警告
    小心地从挡风玻璃支架上松开盖板，因为电气线束仍处于连接状态。
  3. 从摄像头上盖内侧的乘员摄像头上断开电气线束，然后从车上拆下摄像头盖。
  4. 拆下全景摄像头盖。请参阅遮光板（拆卸和更换）。

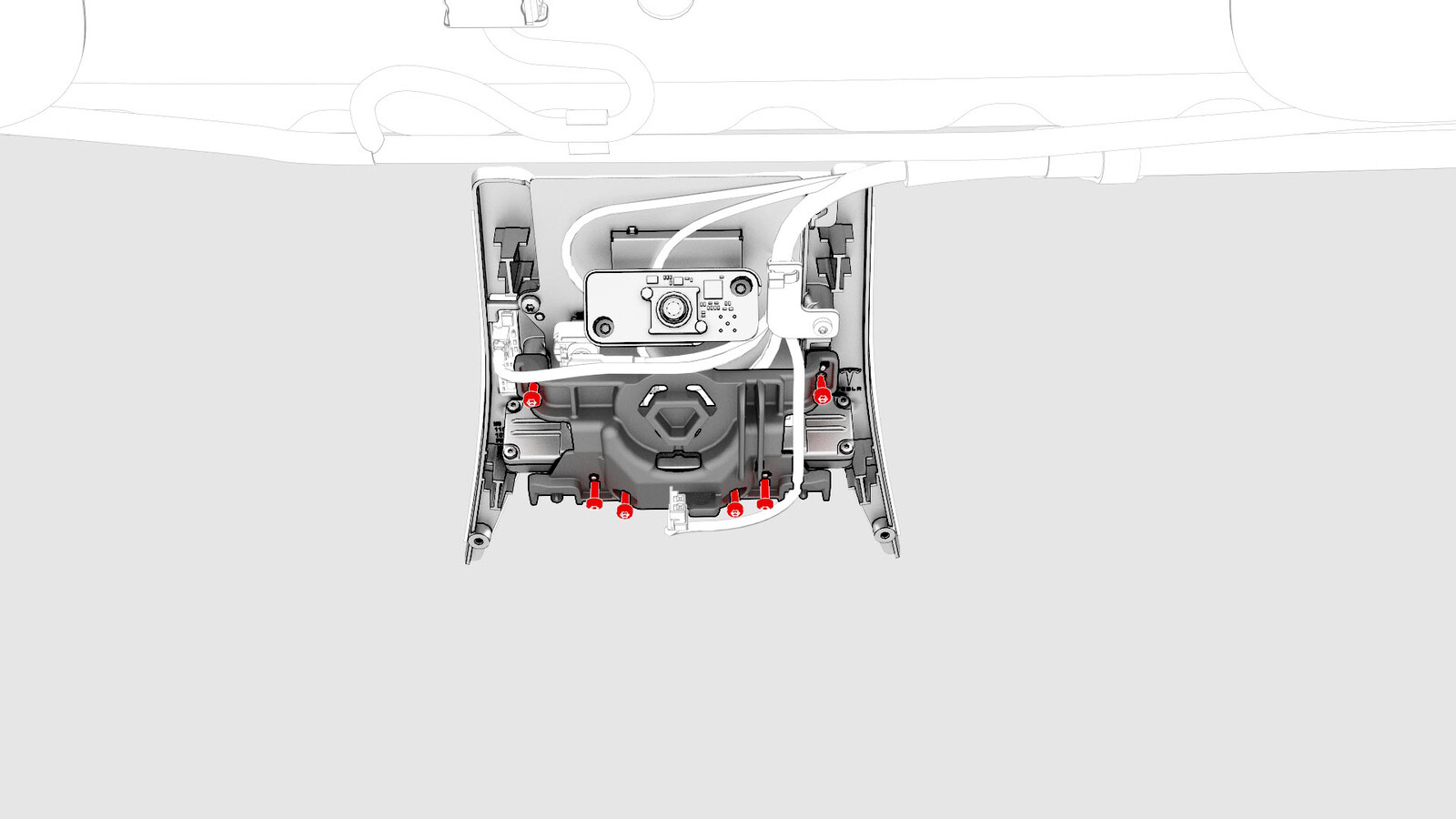

  5. 拆下将底座板固定到前视摄像头和挡风玻璃支架的螺钉 (x6)，然后从车上拆下底座板。

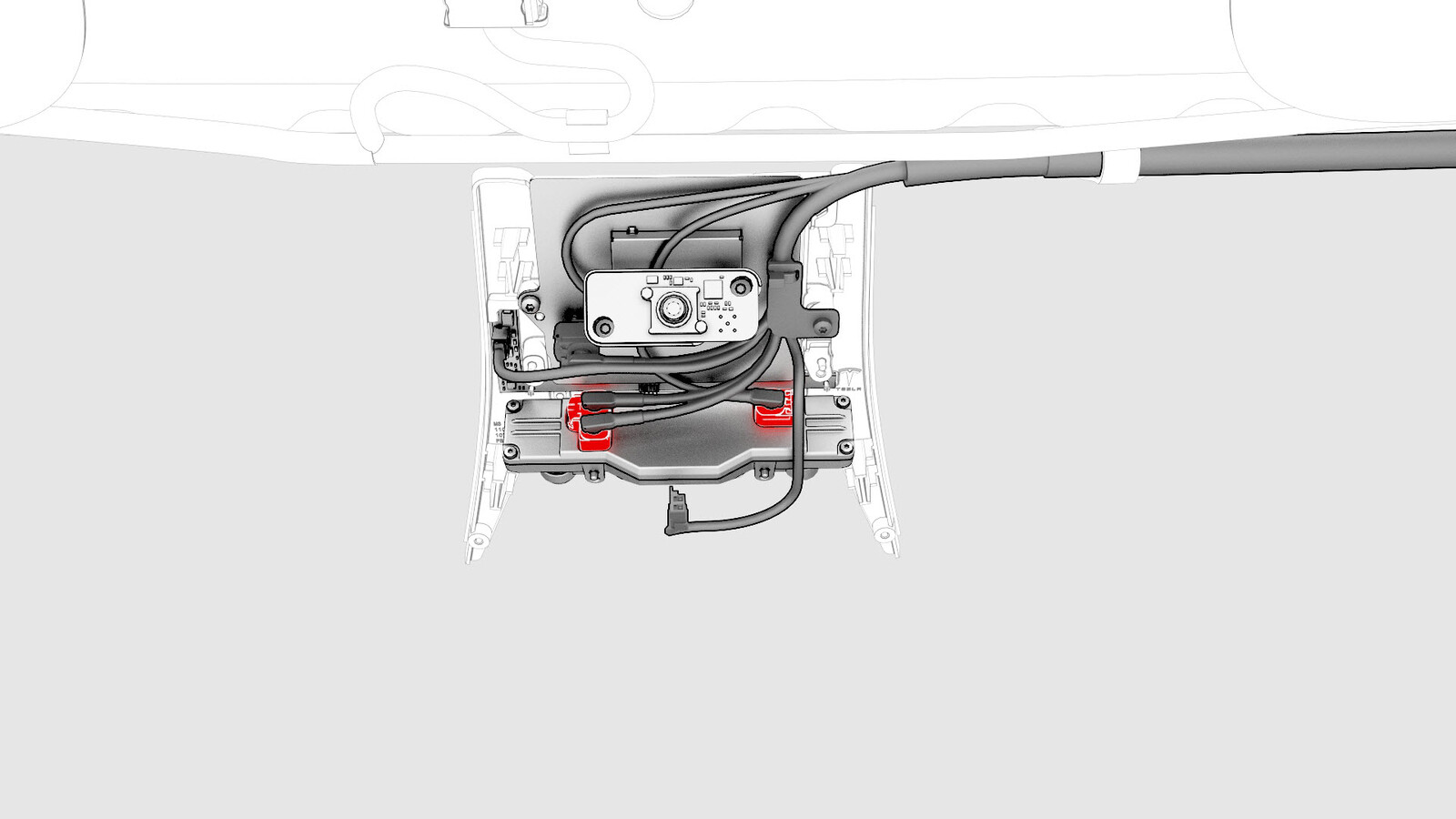

  6. 断开电气线束与前置摄像头连接器的连接。
  7. 从车上拆下前置摄像头。
    提示
    将电气连接器转至侧面，为前置摄像头留出更大的缝隙。

安装

  1. 用干净的超细纤维布和玻璃清洁剂清洁内侧挡风玻璃摄像头视野区域。待挡风玻璃完全风干之后再继续。
    警告
    确认挡风玻璃上无污渍或剩余残留物。否则，辅助驾驶功能可能会受阻。
  2. 将前视摄像头安装到挡风玻璃支架上，然后将电气线束连接到摄像头连接器。
  3. 将底座板安装到前视摄像头和挡风玻璃支架上，然后安装将底座板固定到摄像头和支架的螺钉 (x6)。
    1 Nm (.7 lbs-ft)
  4. 安装三摄像头盖。请参阅遮光板（拆卸和更换）。
  5. 将摄像头上盖放到挡风玻璃支架上，然后将电气线束连接到盖内侧的乘员摄像头。
  6. 紧固将四摄像头上盖固定到挡风玻璃支架的卡子。
    注
    确保后视镜连接器穿过四摄像头上盖的开口处。
  7. 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
  8. 调节前置摄像头。请参阅摄像头 - 前向（倾角验证）。
