电磁线圈 - 手套箱(拆卸和更换)

校正代码 14051102 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)

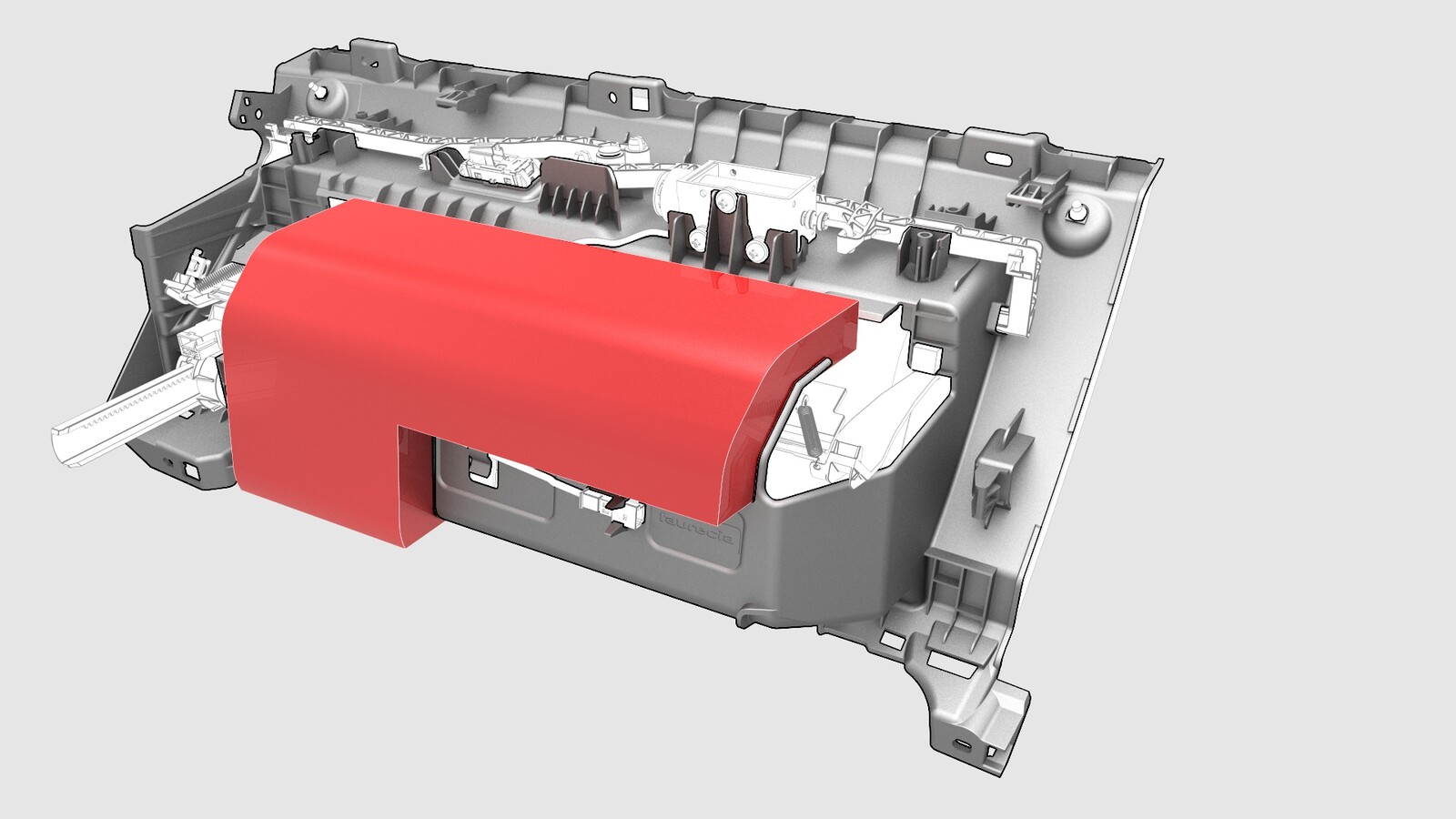

  2. 拆下并弃用手套箱噪音、振动和粗糙度垫板。
    Informational PurposesAn informational icon, calling your attention
    噪音、振动和粗糙度垫板为一次性用品。

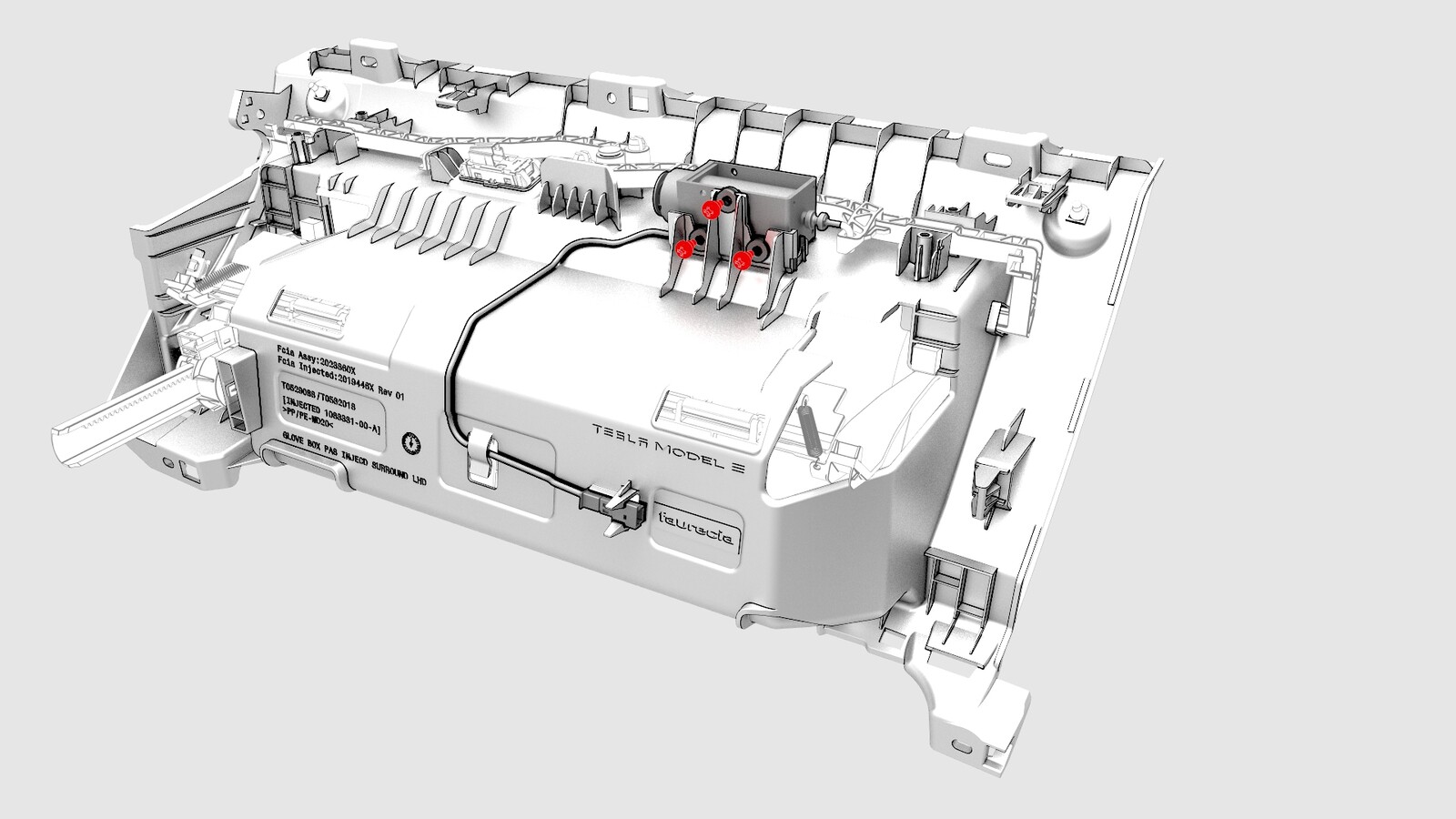

  3. 松开将手套箱电磁线圈电气线束固定到手套箱的夹子。

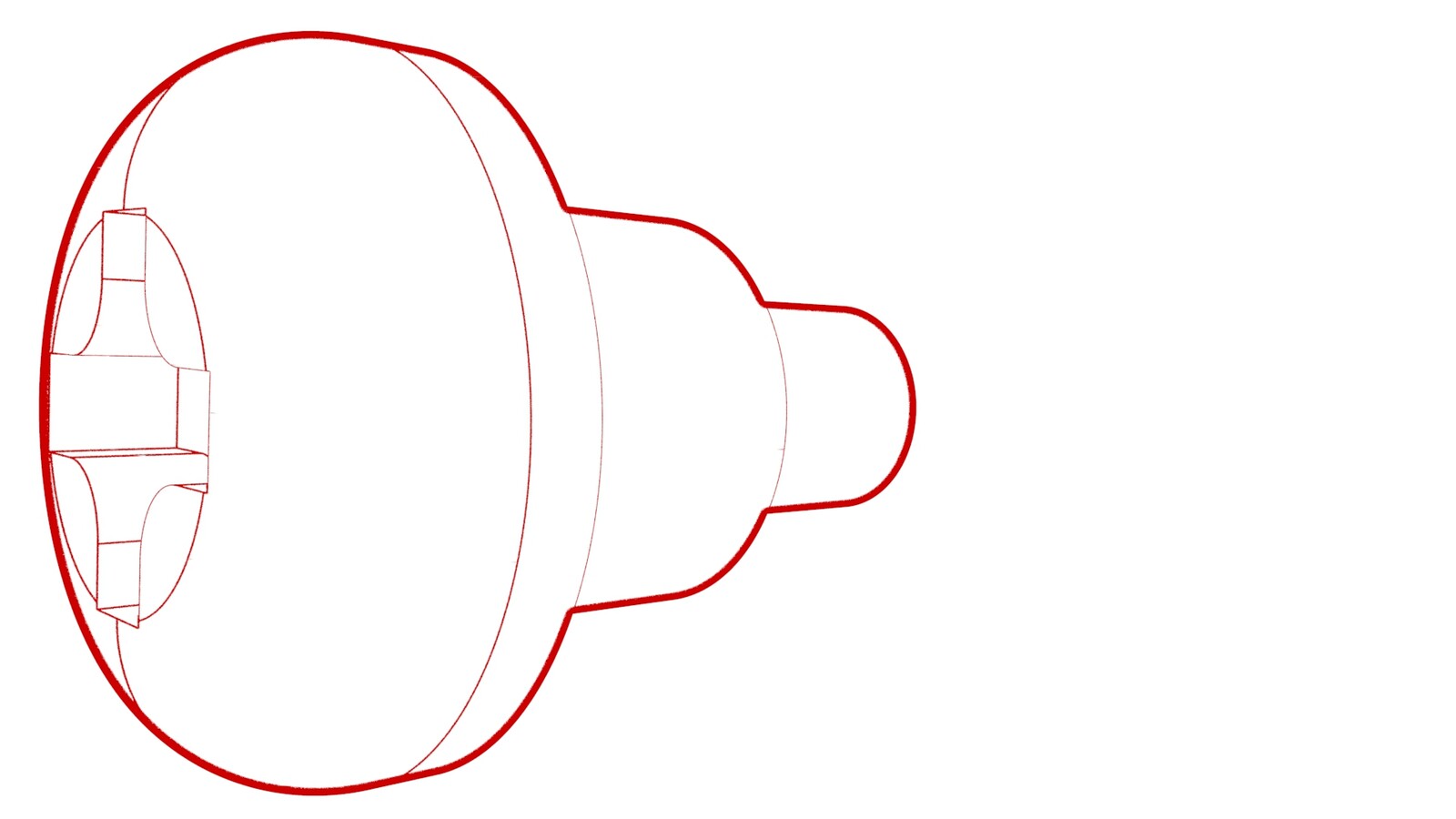

  4. 拆下将手套箱电磁线圈固定到手套箱的螺栓,然后从手套箱上拆下电磁线圈。
    Informational PurposesAn informational icon, calling your attention
    电磁线圈柱塞以正确的角度进入连接杆中。

安装

  1. 将手套箱电磁线圈安装到手套箱中。
    Informational PurposesAn informational icon, calling your attention
    将手套箱电磁线圈与连接杆对齐,然后向下推动以便安装。
  2. 将手套箱电磁线圈固定到手套箱的螺钉。
    0.8 Nm (7 lbs-in)
  3. 安装将手套箱电磁线圈电气线束固定到手套箱的夹子。
  4. 将新噪音、振动和粗糙度垫板安装到手套箱上。
  5. 安装手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)
