屏蔽前端 - 针脚 - 充电接口（北美）（已损坏）（拆卸和更换）

校正代码 44012132 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1552269-00-A Dead Front Install Tool, Model 3
  • 1076921-00-B Insulation Multimeter, Fluke 1507 (NA)
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1130480-00-A 超薄测试探针，Fluke TP38
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

警告

Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.

警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
警告

手套充气机是测试高压手套的唯一推荐方式。开始此程序前，两只高压手套都必须通过测试。如果任何一只手套未通过空气检测，则丢弃这付手套。

警告

确保高压手套未过期。高压手套有效期为印在手套上的测试日期后最多 12 个月，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。

拆卸

  1. 打开 LH 车门并降下所有车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 松开第二排下部座垫 RH 侧的锁片，从车上松开座垫的 RH 前边缘，然后使用 12V 盖支撑下部座垫。
  4. 打开充电接口盖板。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 戴上高压手套、皮质外手套和其他高压个人防护装备，在得到指示前不要将其取下。
  7. 执行充电接口电压检查程序。请参阅充电接口电压检查。

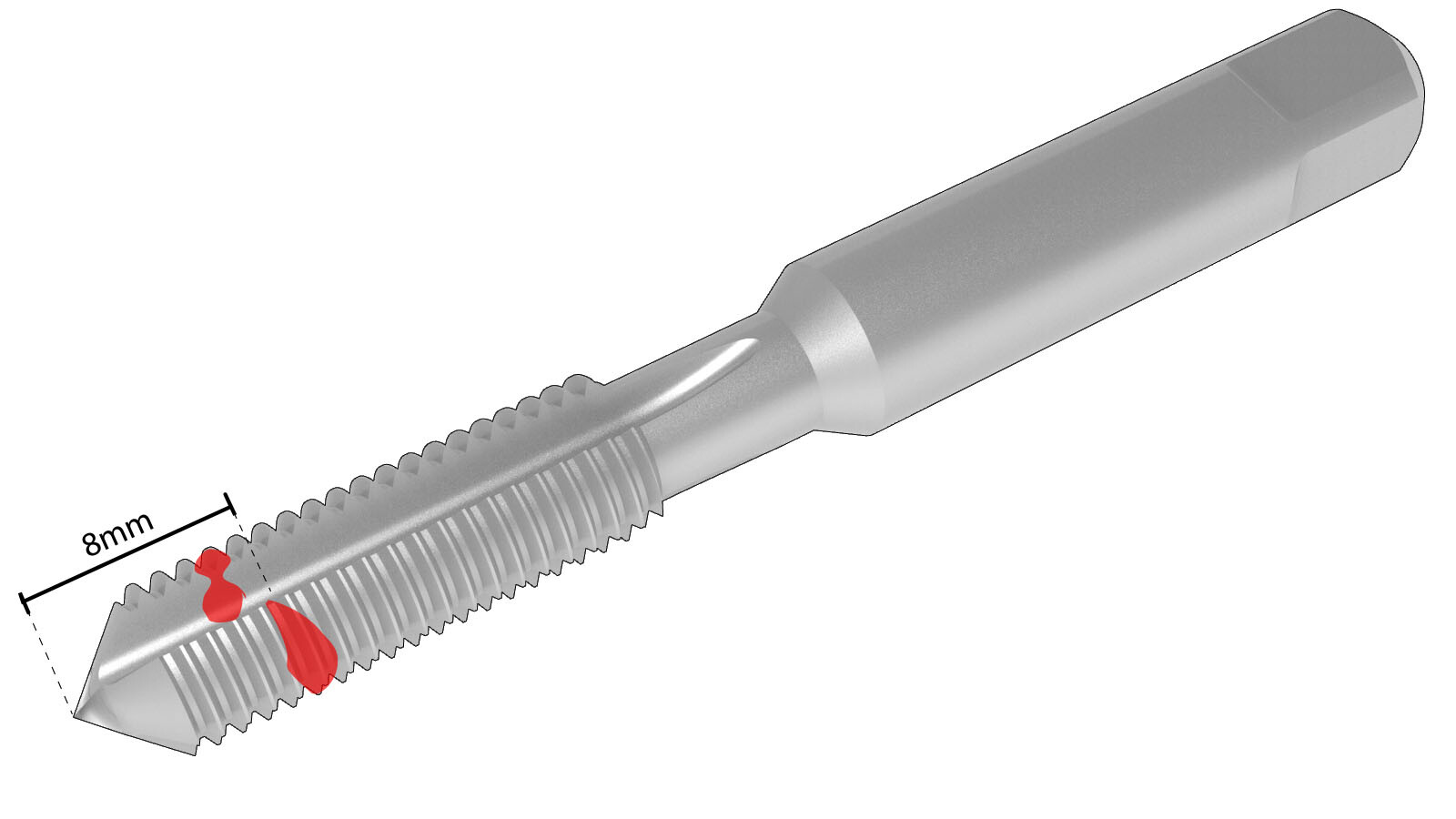

  8. 从 4 毫米 0.75 丝锥尖端向后测量 8 毫米，然后使用油性记号笔绕着丝锥的螺纹画一个圈。
  9. 将丝锥固定到丝锥扳手或螺丝攻扳钳上。

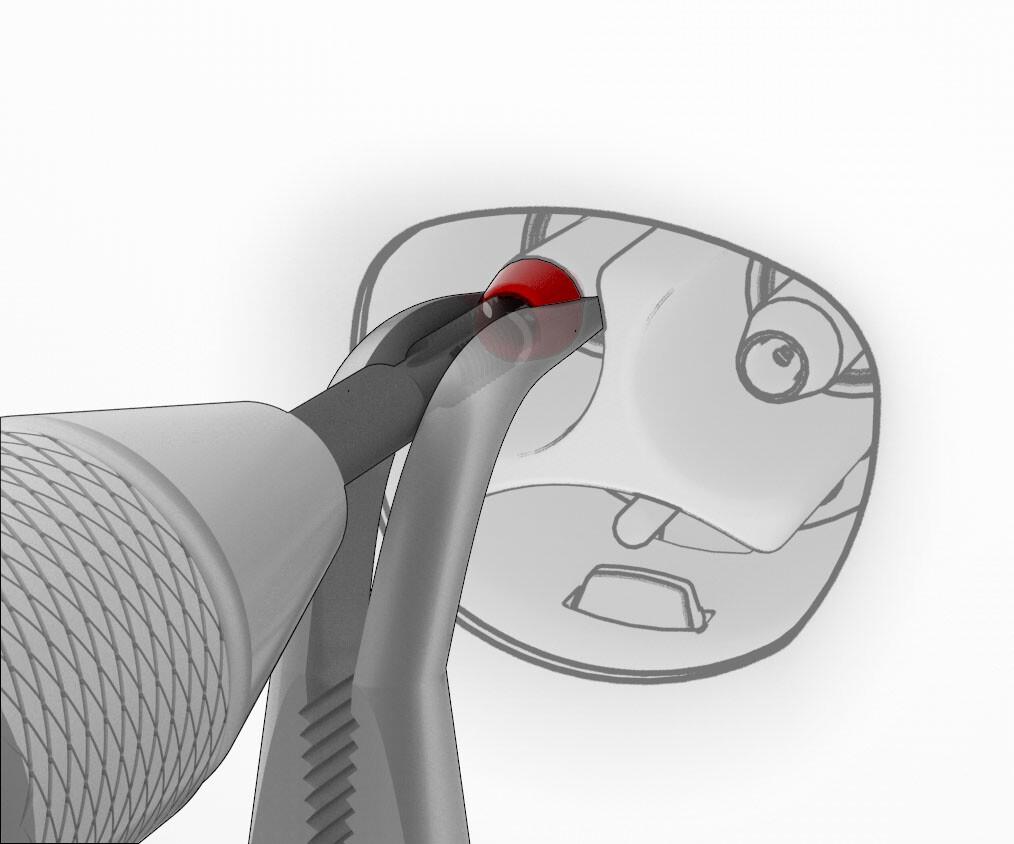

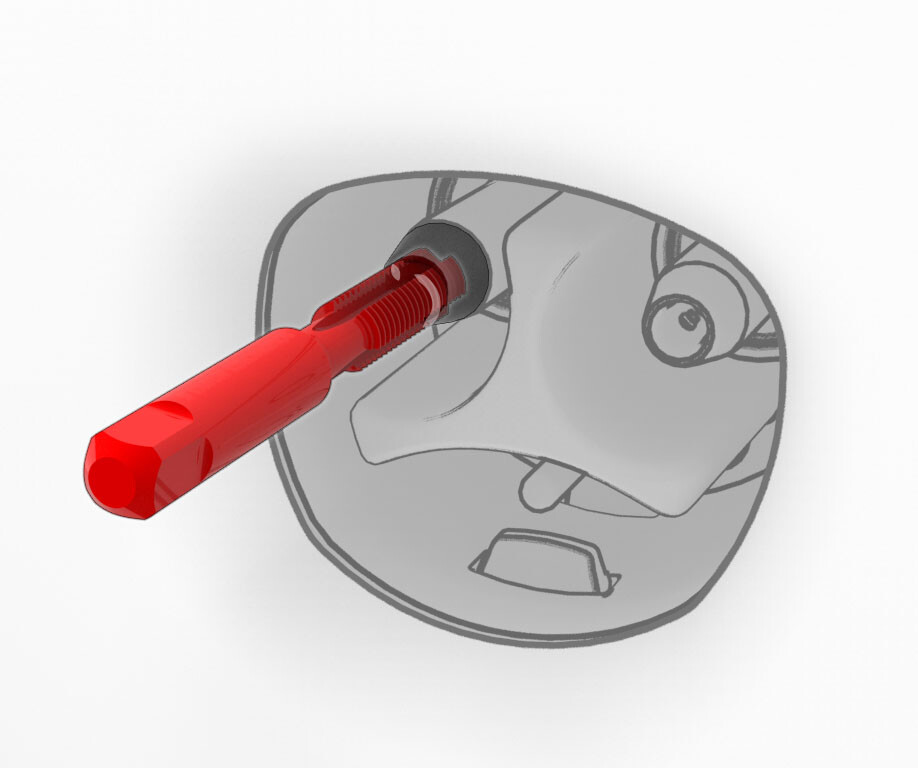

  10. 使用直角尖嘴钳防止充电接口针脚屏蔽前端转动，然后将丝锥拧入屏蔽前端，直至油漆标记处。
  11. 从丝锥上拆下丝锥手柄或丝锥扳手。
  12. 小心地将丝锥敲入电钻中。

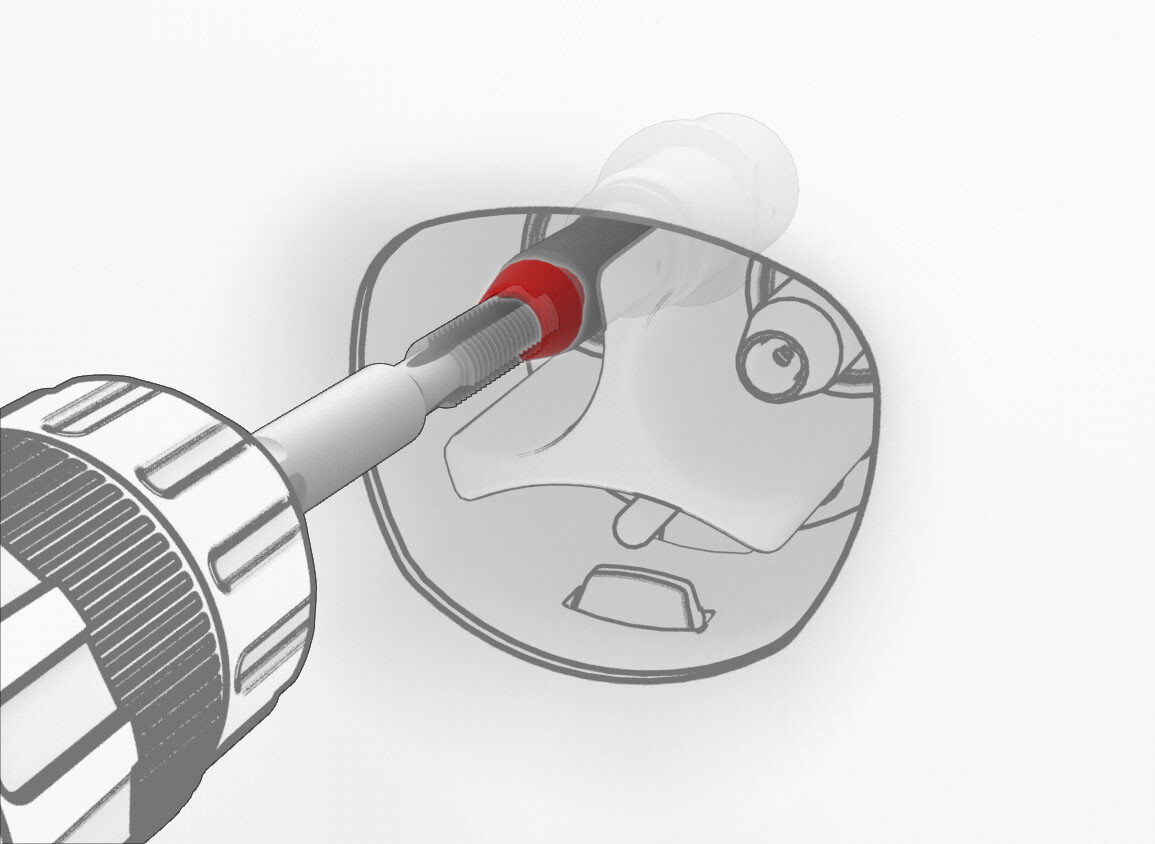

  13. 轻拉充电接口针脚屏蔽前端并顺时针旋转电钻，切掉充电接口针脚屏蔽前端挡圈，然后从充电接口针脚上拆下屏蔽前端。

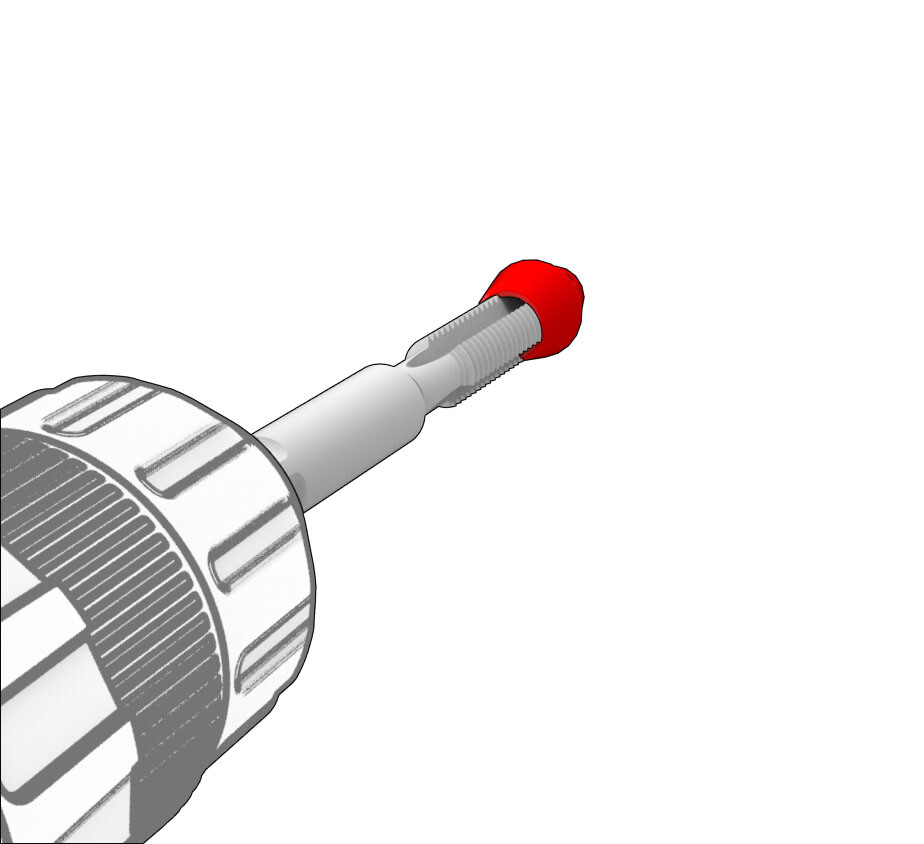

  14. 从丝锥上拆下充电接口针脚屏蔽前端。

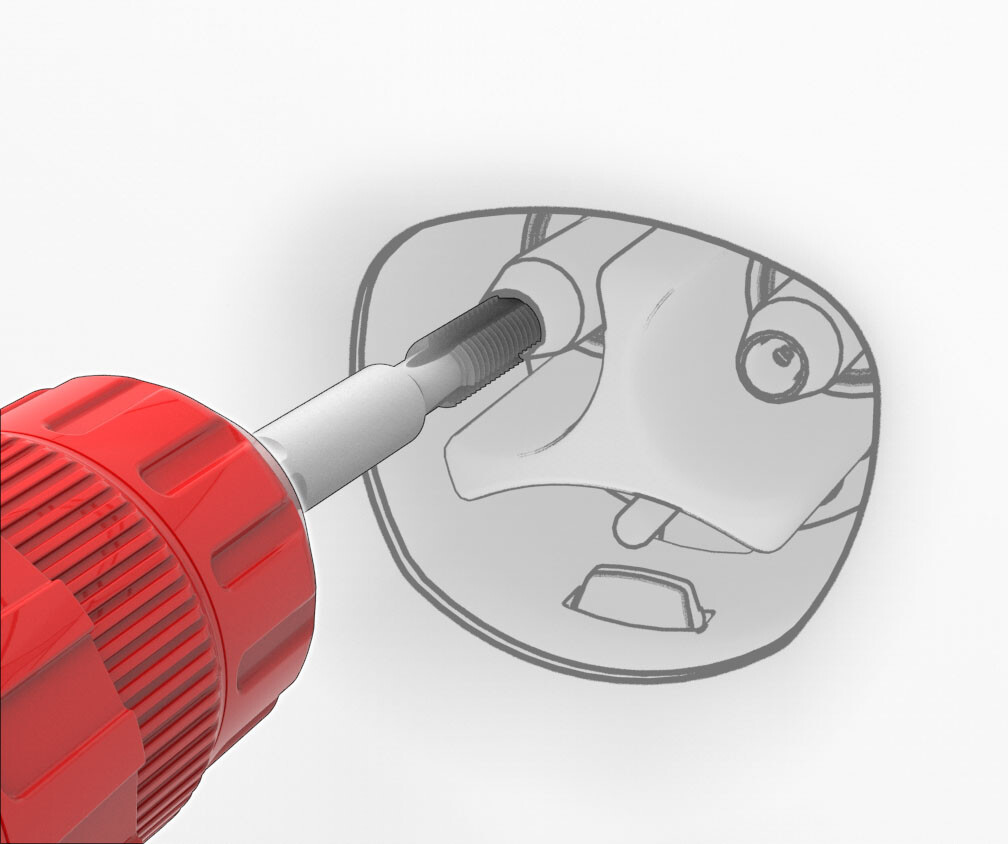

  15. 从电钻上拆下丝锥。
  16. 为其他充电接口针脚屏蔽前端重复第 9 步至第 15 步。
  17. 检查充电接口是否存在任何已损坏的针脚屏蔽前端残件或碎片，并使用静电放电 (ESD) 安全真空吸尘器将其从充电接口总成中清除。
    注
    一些残件可能需要使用尖嘴钳、弯曲的手术钳或袖珍螺丝刀才能取出。

安装

  1. 将一个新充电接口针脚屏蔽前端安装到屏蔽前端安装工具的针脚上（如图所示）。
    提示
    也可以使用以下工具：
    • 3 毫米六角套筒
    • 6 英寸加长件
  2. 使用无弹力锤将充电接口针脚屏蔽前端敲入充电接口针脚中，直至完全就位。
  3. 为其他新充电接口针脚屏蔽前端重复第 1 步和第 2 步。
  4. 取下皮质外手套、高压手套和其他高压个人防护装备。
  5. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  7. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  8. 验证车辆充电正常。
