车门 - 后 - LH(拆卸和更换)

校正代码 10106502 1.02 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 LH 后门,将车间抹布推进撞销一半处,然后关闭车门,以便其依靠在车间抹布上。
  2. 拆卸左后门玻璃。请参阅玻璃 - 车门 - LH - 后(拆卸和更换)
  3. 拆卸左后车门外侧密封条。请参阅密封件 - 外侧安全带 - 后车门 - LH(拆卸和更换)
  4. 拆下 LH 后车窗升降器。请参阅车窗电机/升降器总成 - 后 - LH(拆卸和更换)
  5. 拆卸左后车门闩锁。请参阅闩锁 - 车门 - 后 - LH(拆卸和更换)
  6. 拆下 LH 后门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)
  7. 拆下车门底部的扁圆头塞。
  8. 打开 LH 前门,并半掩 LH 后门。

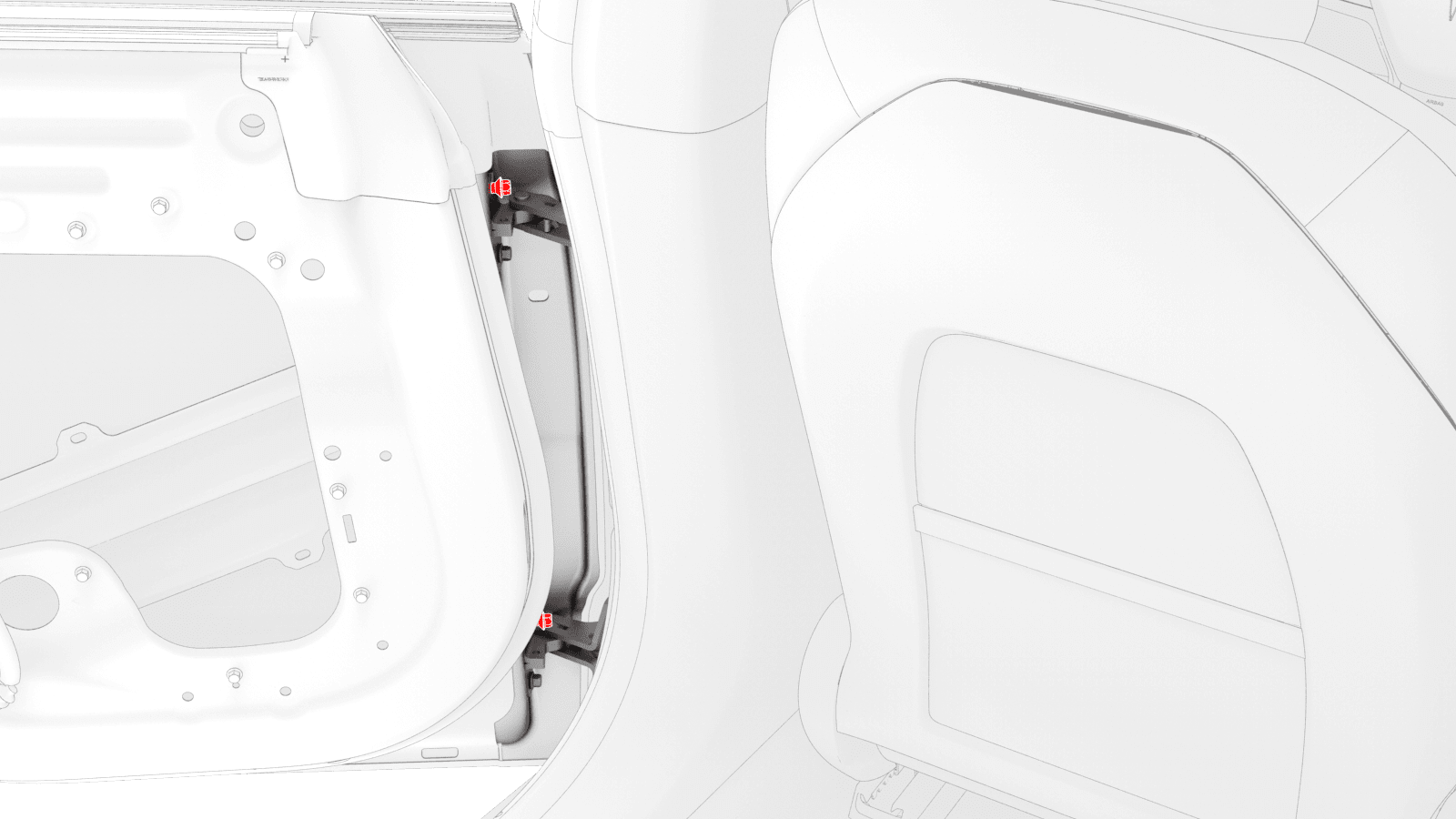

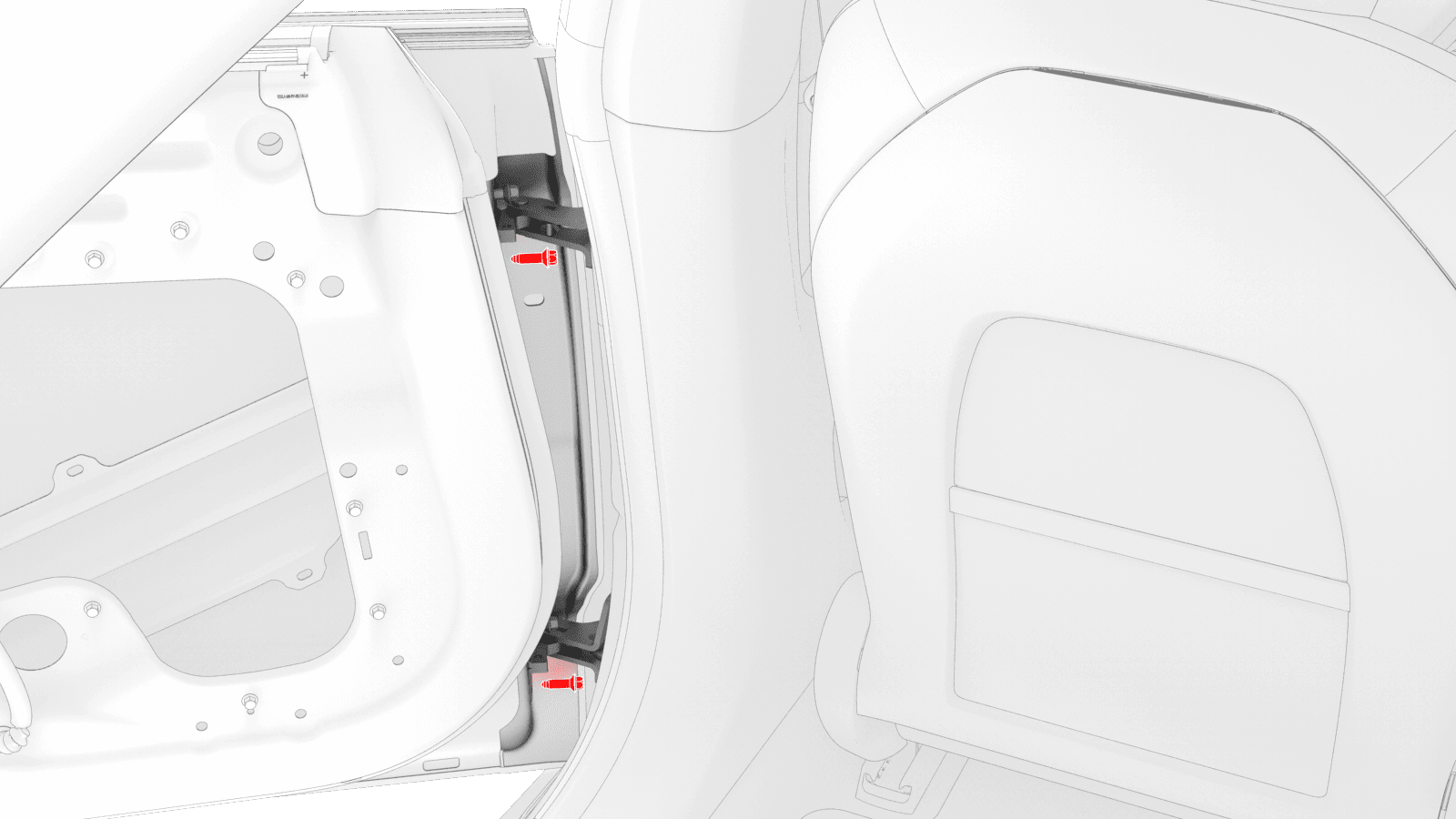

  9. 在 B 柱上,松开 LH 后门电气线束密封条的夹子 (x4),将线束拉出 B 柱隔板。
  10. 将 LH 后门线束连接器拉出 B 柱,然后将线束塞入 LH 后门前部腔体中。
  11. 小心打开 LH 后门,然后关闭 LH 前门。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿让 LH 后门的前缘将线束或连接器撞到 B 柱。

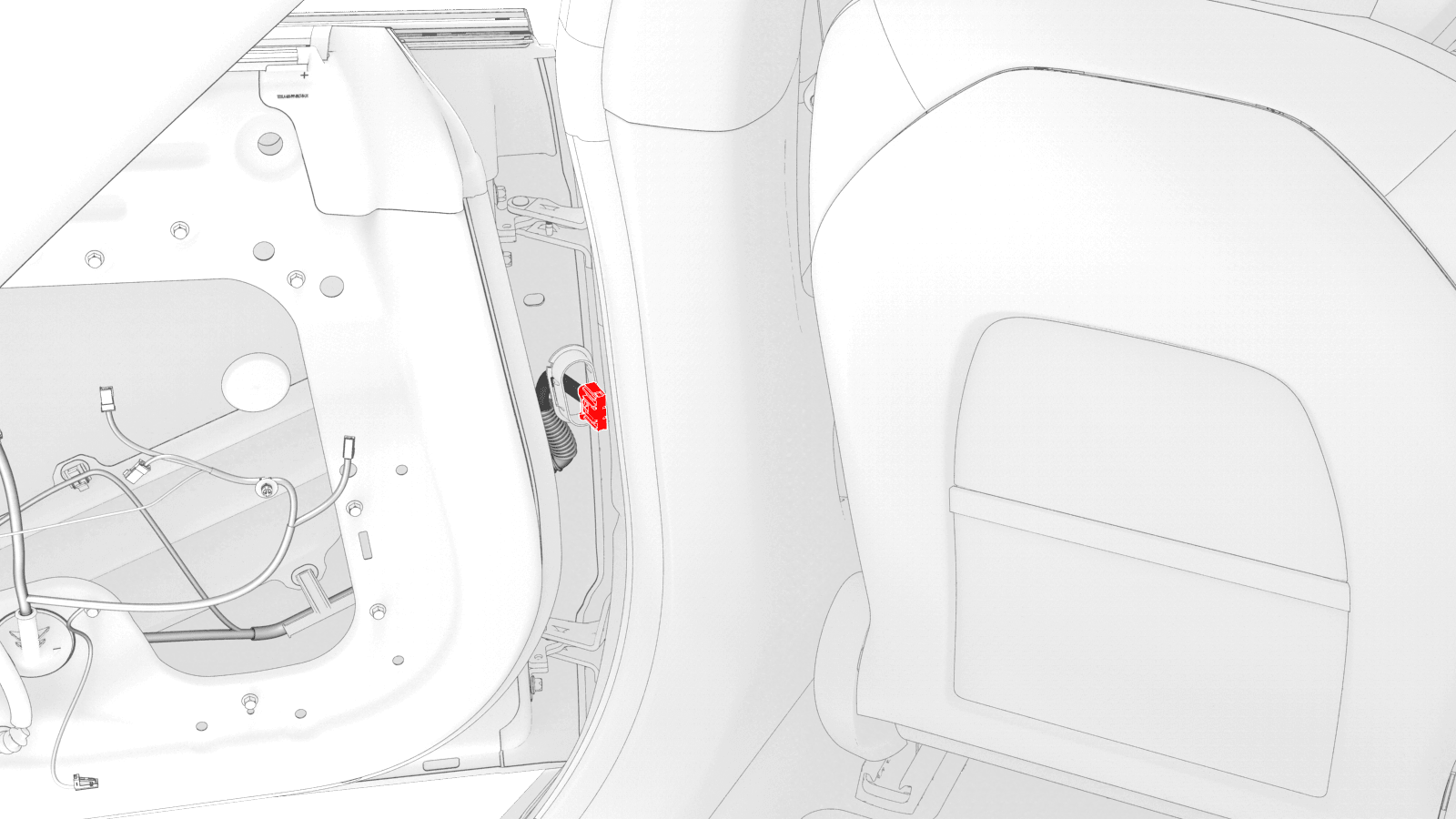

  12. 断开 LH 后门电气线束,然后在 B 柱外将连接器转动 90 度,防止连接器掉回 B 柱内。

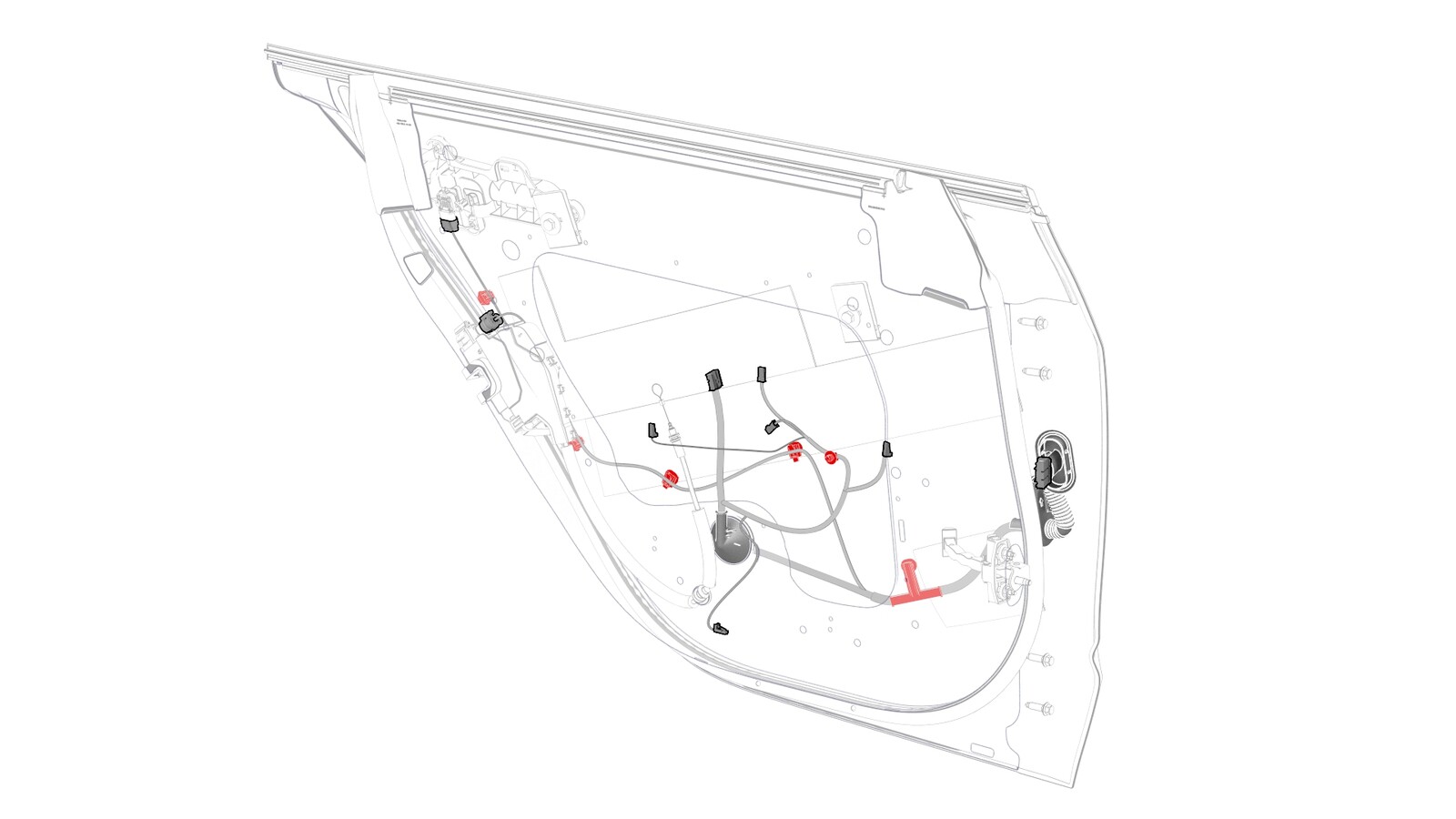

  13. 松开所有车门电气线束夹。
  14. 推动电气线束穿过车门隔板,然后从车门上拆下电气线束。

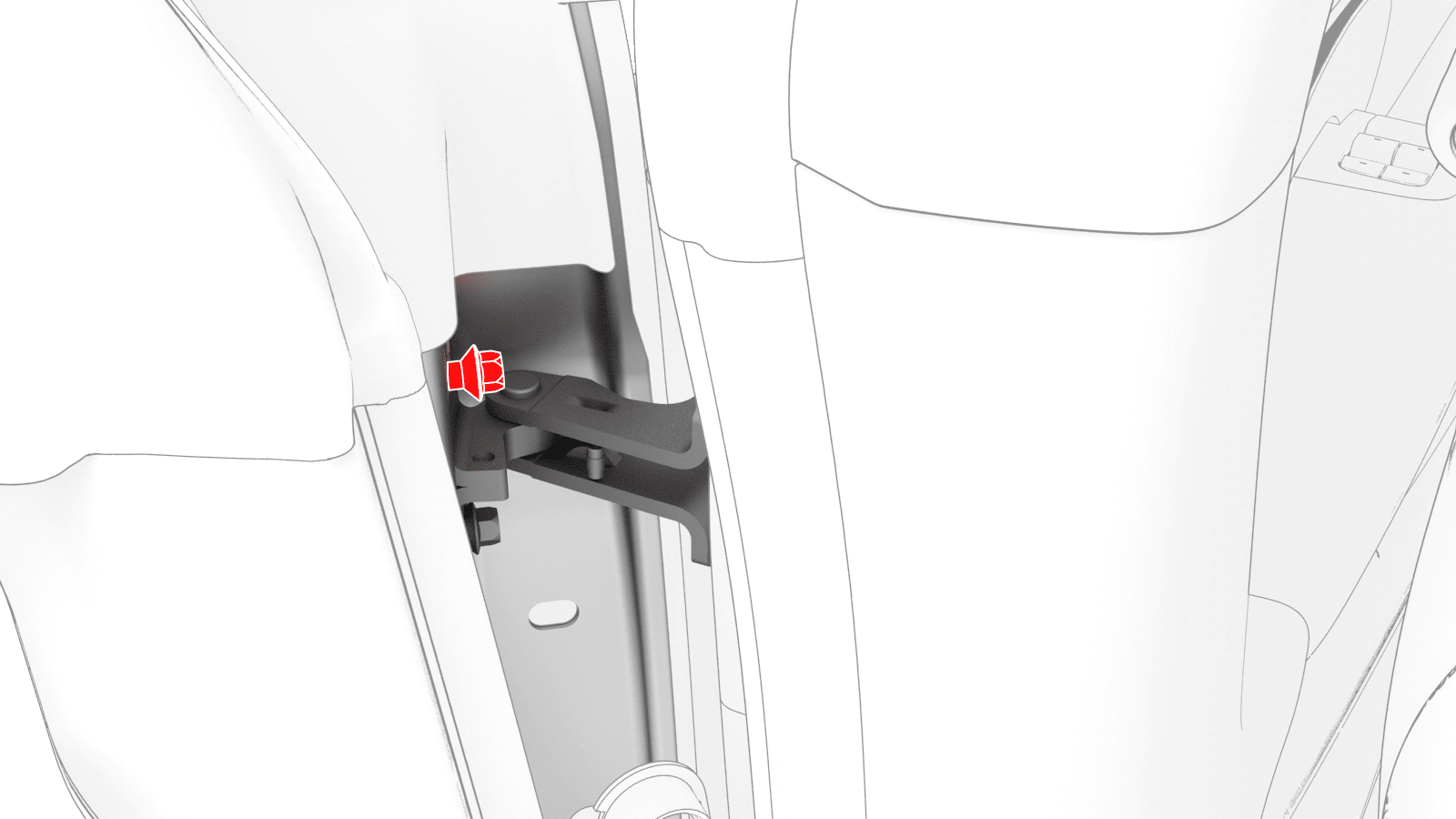

  15. 拆下将车门限位器固定到 B 柱的螺栓。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拧松车门限位器的螺栓,让车门能在开启极限范围以外自由摇动。

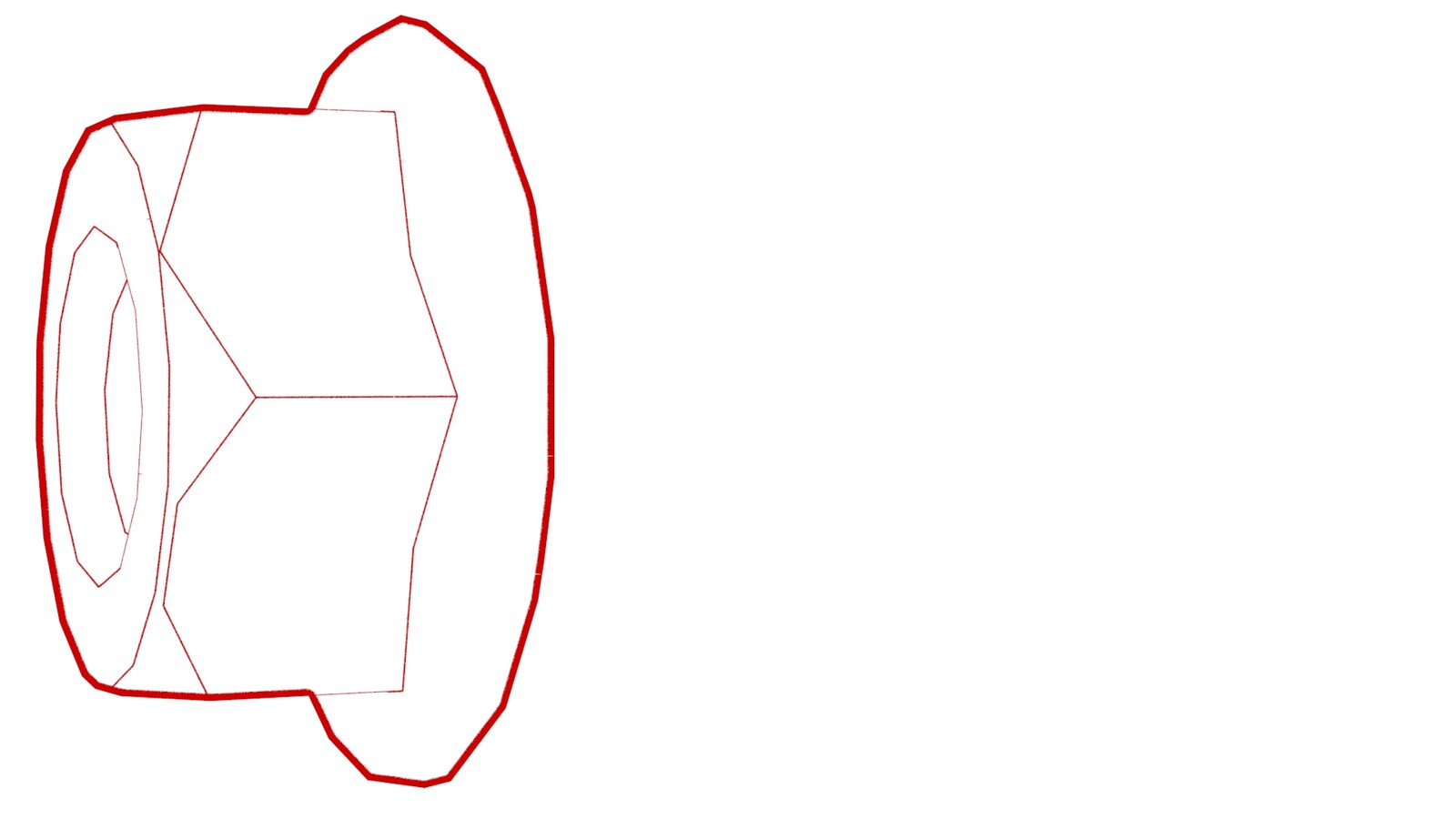

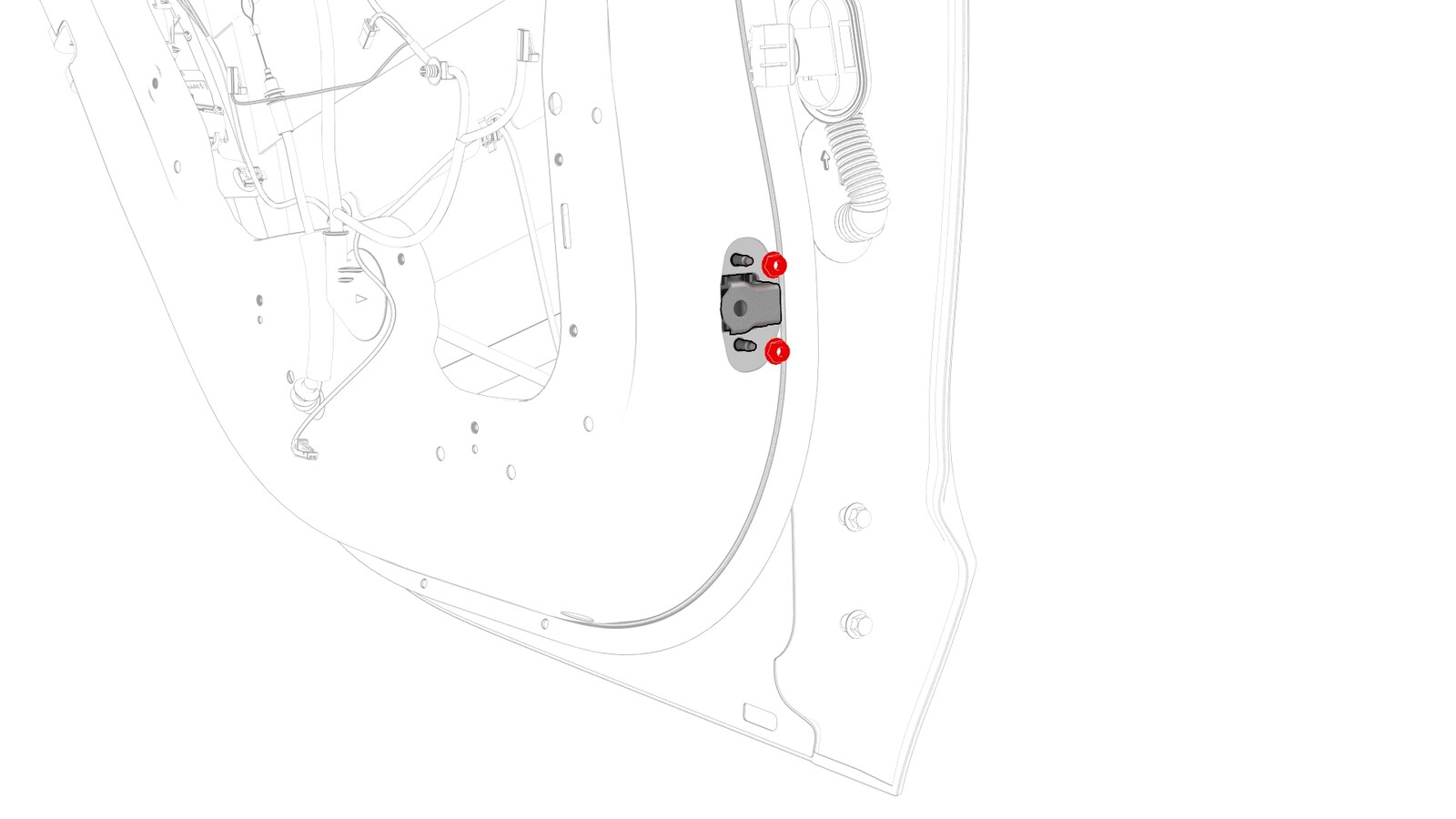

  16. 在车门内侧,拆下用于固定车门限位器的螺母,然后从车门上拆下车门限位器。
    24 Nm (17.7 lbs-ft)

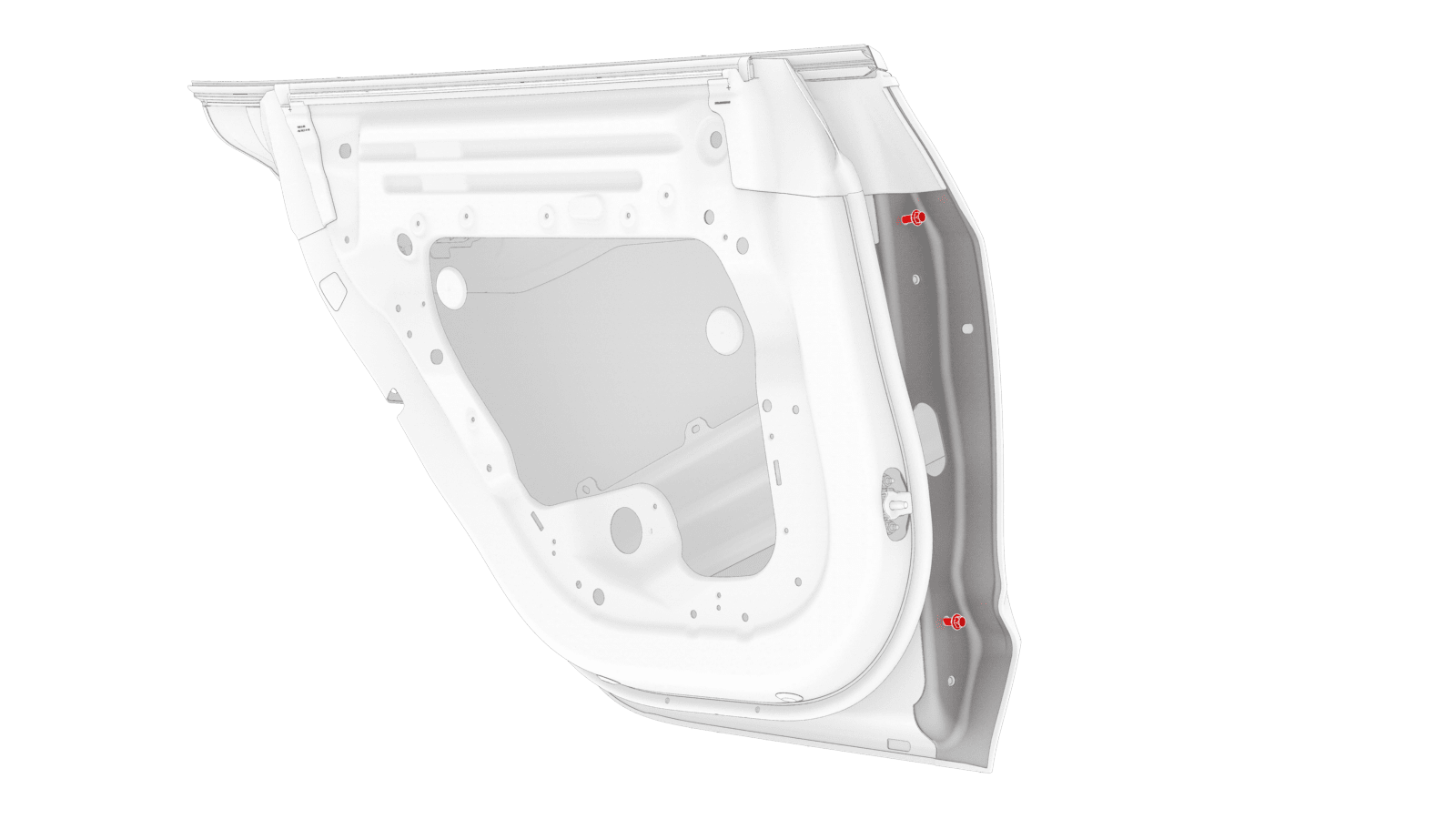

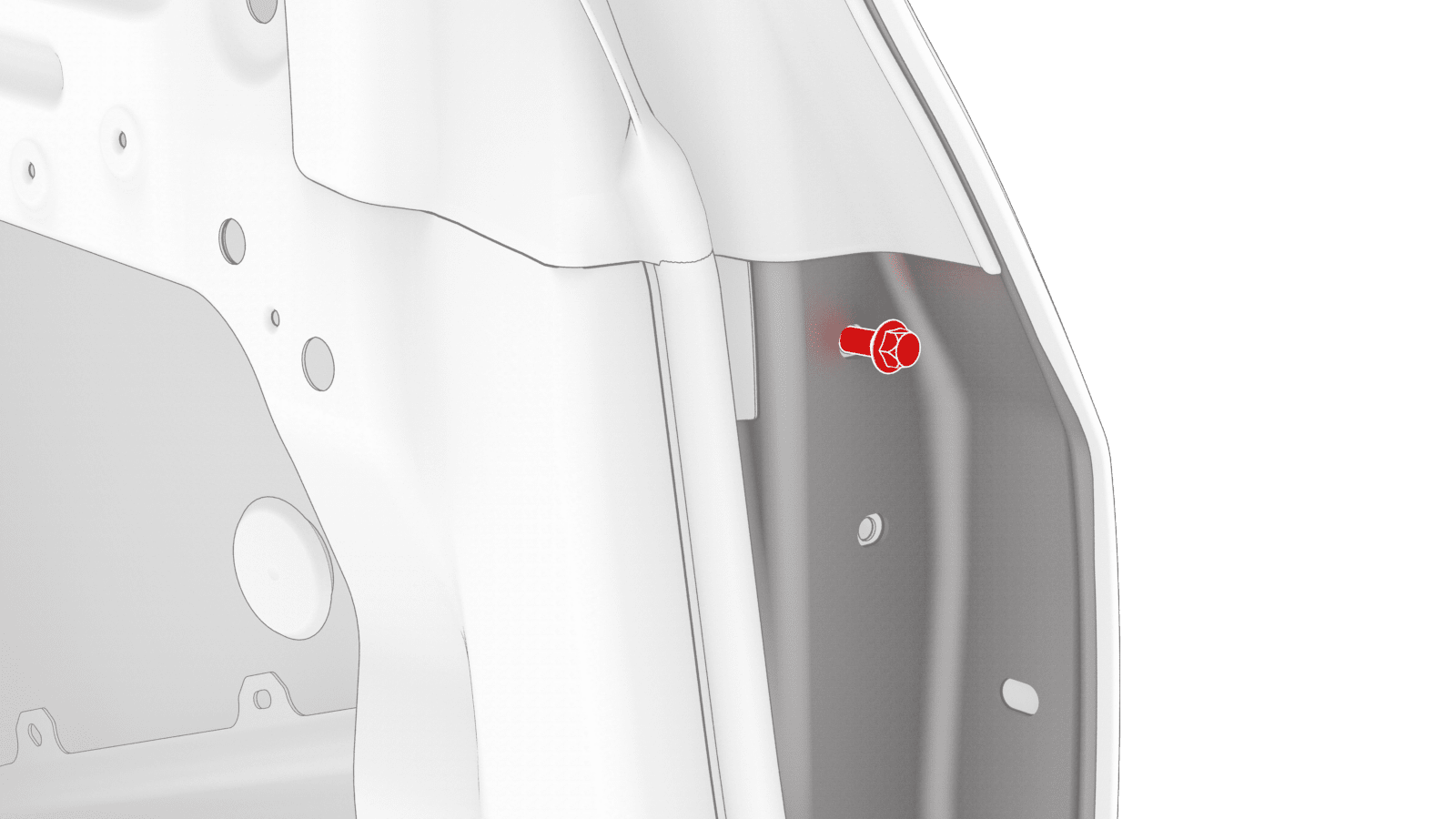

  17. 拧松将左后车门固定到铰链的各铰链上部螺栓约 5 毫米。
  18. 在协助下,拆下各铰链下部螺栓,使车门脱钩并将车门抬离车辆。

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装底漆件时,请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息,请参阅“碰撞维修”手册。
  1. 在更换车门上安装新的车门辅助密封条。请参阅密封件 - 次 - 后车门 - LH(拆卸和更换)
  2. 确保已安装各车门铰链的顶部螺栓,螺栓头突出表面约 10 毫米。
  3. 在助手的帮助下,将 LH 后门降至车门铰链上,将顶部螺栓置入铰链中。
  4. 将各铰链的底部螺栓安装到车门内,并手动拧紧所有螺栓。
  5. 调整车门间隙和平整度。
  6. 拧紧铰链螺栓。
    24 Nm (17.7 lbs-ft)
  7. 将车门限位器安装到车门内,然后在车门内侧安装用于固定车门限位器的螺母。
    24 Nm (17.7 lbs-ft)
  8. 安装将车门限位器固定到 B 柱的螺栓。
    24 Nm (17.7 lbs-ft)
  9. 推动电气线束进入车门隔板,然后将电气线束安装到车门。
  10. 拧紧所有车门电气线束夹。
  11. 连接左后车门线束,将线束压到左后车门内侧。
  12. 打开 LH 前门,并关闭 LH 后门。
  13. 将 LH 后门电气线束连接器移入 B 柱孔内,将 LH 后门线束密封条压入 B 柱中,扣紧将密封条固定到 B 柱隔板的夹子 (x4)。
    Informational PurposesAn informational icon, calling your attention
    确保 LH 后门线束密封条稳妥固定在 B 柱隔板上。
  14. 打开 LH 后门,然后关闭 LH 前门。
  15. 将按钮螺塞安装到车门底部。
  16. 安装左侧后门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)
  17. 安装左后车门闩锁。请参阅闩锁 - 车门 - 后 - LH(拆卸和更换)
  18. 安装 LH 后车窗升降器。请参阅车窗电机/升降器总成 - 后 - LH(拆卸和更换)
  19. 安装左后车门外侧密封条。请参阅密封件 - 外侧安全带 - 后车门 - LH(拆卸和更换)
  20. 安装 LH 后门玻璃。请参阅玻璃 - 车门 - LH - 后(拆卸和更换)
  21. 将车间抹布从撞销中取出。
  22. 调整闩锁和撞销处的间隙和平整度。
  23. 重新校准 LH 后车窗。请参阅 车窗升降器(重新校准)
