减震器总成 - 前 - LH(拆卸和更换)

校正代码 31151002 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 3 日:添加了支座至下方控制臂紧固件的扭矩规格。
  • 2023 年 5 月 3 日:更新了安装方法,以便在将前减震器总成拧紧至下方控制臂之前设置行驶高度。
所需的专用工具:
  • 1467109-00-A 支座拆卸套筒,13 毫米,M3

扭矩规格

表 1. 扭矩规格: 减震器总成 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧弹簧和减震器总成固定到前上方控制臂支座的螺母(3 个)
23 Nm (17.0 lbs-ft)
  • 13 毫米套筒
  • 3 英寸加长件
重复使用
将平衡杆连杆固定到左前弹簧和减震器总成的新螺母
98 Nm (72.3 lbs-ft)
  • 18 毫米套筒
  • 梅花 T40 套筒
更换
将上方控制臂固定到转向节的螺栓和新螺母
56 Nm (41.3 lbs-ft)
  • 梅花 T50 套筒
  • 15 毫米组合扳手
重复使用/更换 更换螺母
将左前震动软管支架固定到车辆的螺母
6 Nm (4.4 lbs-ft)
重复使用 仅适用于双电机车辆
将左侧防抱死制动系统轮毂转速传感器固定到转向节的新螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
更换
将左前弹簧和减震器总成固定到下方控制臂的螺栓和螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用
  • 1467109-00-A 支座拆卸套筒,13 毫米,M3

拆卸

  1. 根据免费检查确认没有异常轮胎磨损。
    Informational PurposesAn informational icon, calling your attention
    记下任何可能表示需要进行定位的异常轮胎磨损。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  5. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  6. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 使用薄壁支座拆卸套筒专用工具拆下将左弹簧和减震器总成固定到左前上方控制臂 (FUCA) 支座的螺母(3 个)。
  8. 拆卸左前轮毂。请参阅轮毂总成(拆卸和安装)
  9. 拆卸并弃置将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓,然后将传感器与转向节分离。
  10. 松开夹子,然后拆下将左前防抱死制动系统轮毂转速传感器电气线束固定到转向节的索环。
  11. 仅限双电机车辆:拆卸将左前震动软管支架固定到车辆的螺母。
  12. 拆卸将上方控制臂固定到转向节的螺栓和螺母,然后弃用螺母。
  13. 拆卸并弃置将平衡杆连杆固定到左前弹簧和减震器总成的螺母,然后将连杆移至一旁。
  14. 拆卸将左前弹簧和减震器总成固定到下方控制臂的螺栓和螺母。
  15. 抬起左前上方控制臂,将其与转向节分离,然后将左前弹簧和减震器总成向下移动并从前上方控制臂支座中移出。
  16. 小心地从车上拆下左前弹簧和减震器总成。

安装

  1. 抬起左前上方控制臂,然后小心地将左前弹簧和减震器总成向上移动并移入前上方控制臂 (FUCA) 支座。
  2. 手动拧紧将左前弹簧和减震器总成固定到下方控制臂的螺栓和螺母。
    将在本程序后续步骤中紧固。
  3. 使用薄壁支座拆卸套筒专用工具安装将左弹簧和减震器总成固定到前上方控制臂支座 (FUCA) 的螺母(3 个)。
    23 Nm (17.0 lbs-ft)
  4. 安装一个新螺母,将平衡杆连杆固定到左前弹簧和减震器总成。
    98 Nm (72.3 lbs-ft)
  5. 将上方控制臂安装到转向节中,然后安装螺栓和一个新螺母,将上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
  6. 仅限双电机车辆:安装将左前震动软管支架固定到车辆的螺母。
    6 Nm (4.4 lbs-ft)
  7. 安装索环并紧固将左前防抱死制动系统轮毂转速传感器电气线束固定到转向节的夹子。
  8. 将左前防抱死制动系统轮毂转速传感器安装到转向节中,然后安装一个新螺栓,将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)

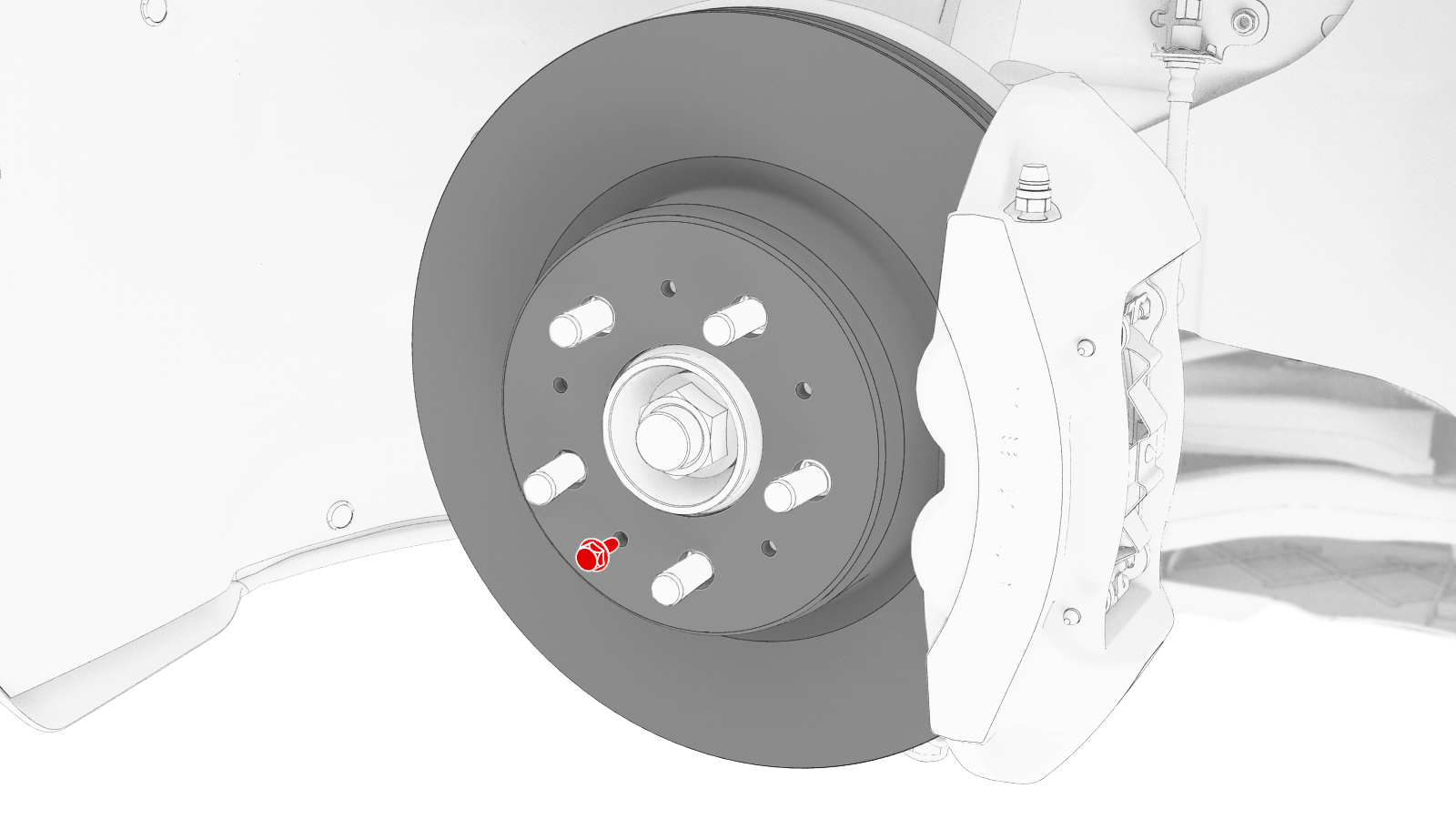

  9. 拆卸将左前制动盘固定到轮毂轴承的螺栓。

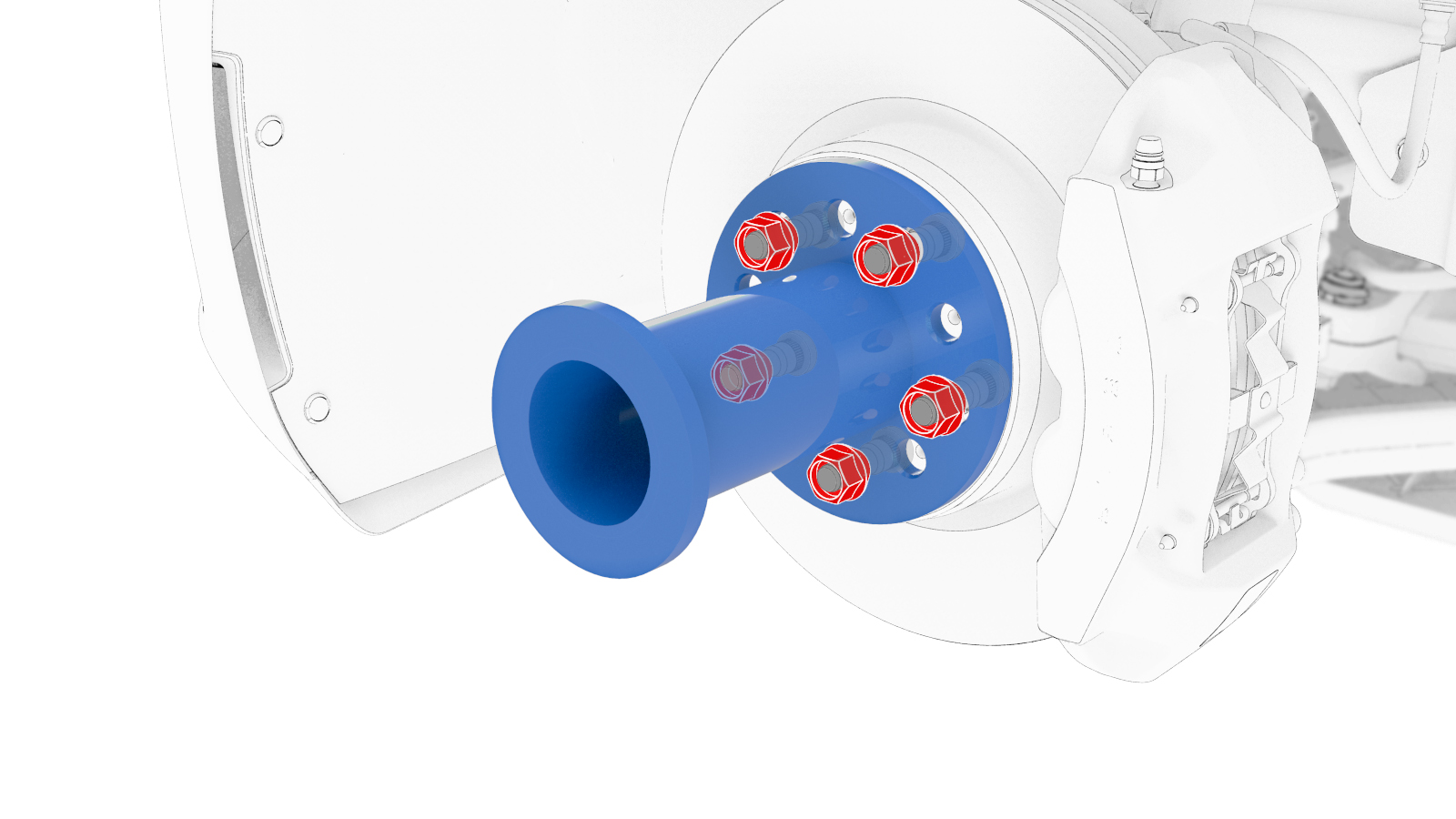

  10. 将轮毂轴承千斤顶适配器安装到左前轮毂轴承上,然后手动拧紧带耳螺母。

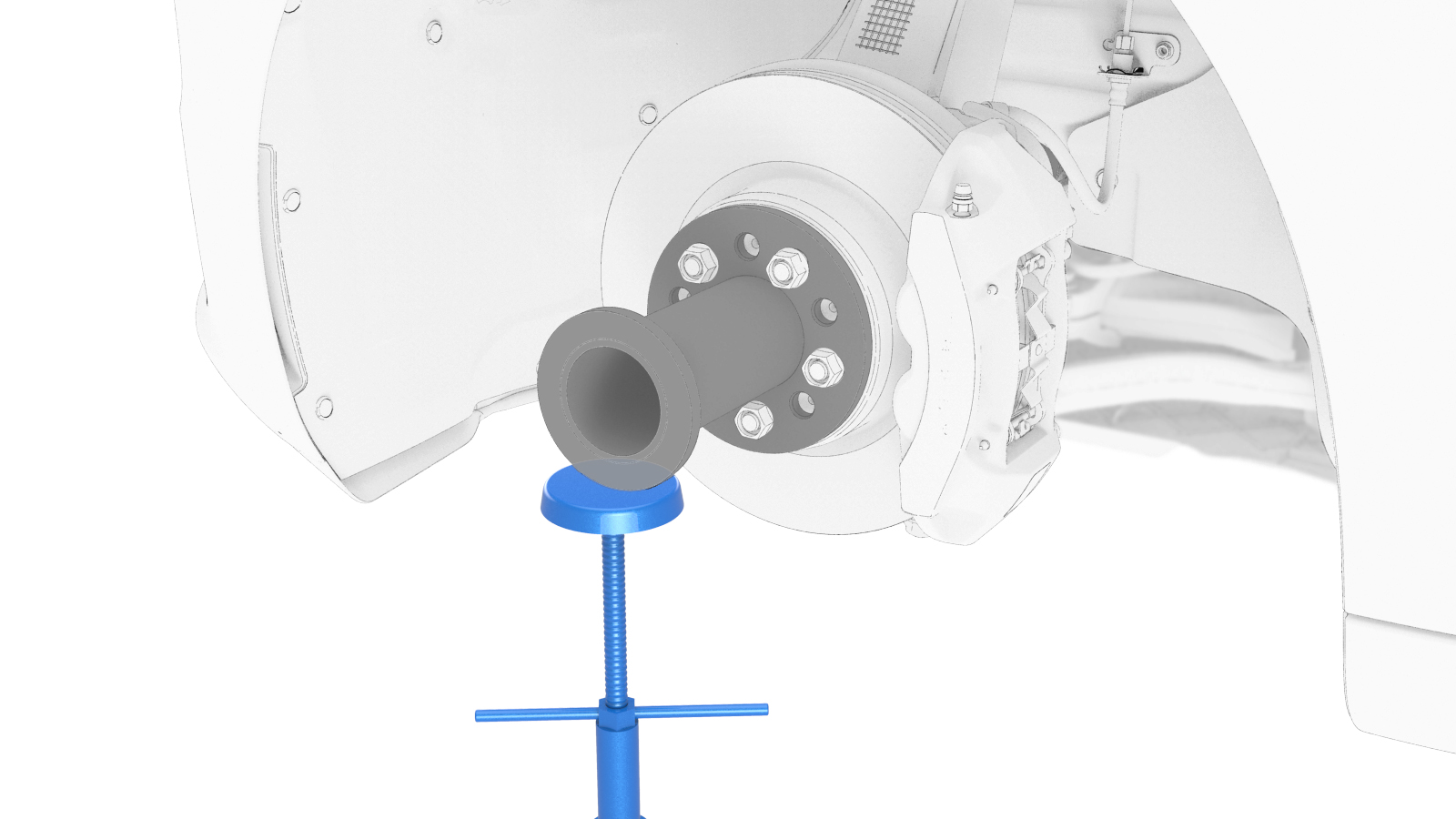

  11. 使用托臂支架支撑轮毂轴承千斤顶适配器。
  12. 测量翼子板底部到前轴中心的距离,调整托臂支架,将前悬架设置为行驶高度。
    Informational PurposesAn informational icon, calling your attention
    正确行驶高度对应的距离应为 423 毫米。
    图 1. 图示仅供参考
  13. 紧固将支座固定到下方控制臂的螺栓和螺母。
    提示: 推荐使用以下工具:
  14. 移走左前悬架下方的托臂支架。
  15. 拆卸用于固定轮毂轴承千斤顶适配器的带耳螺母,然后将轮毂轴承千斤顶适配器从车辆上拆下。
  16. 安装将左前制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
  17. 安装左前轮毂。请参阅轮毂总成(拆卸和安装)
  18. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  19. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  20. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
