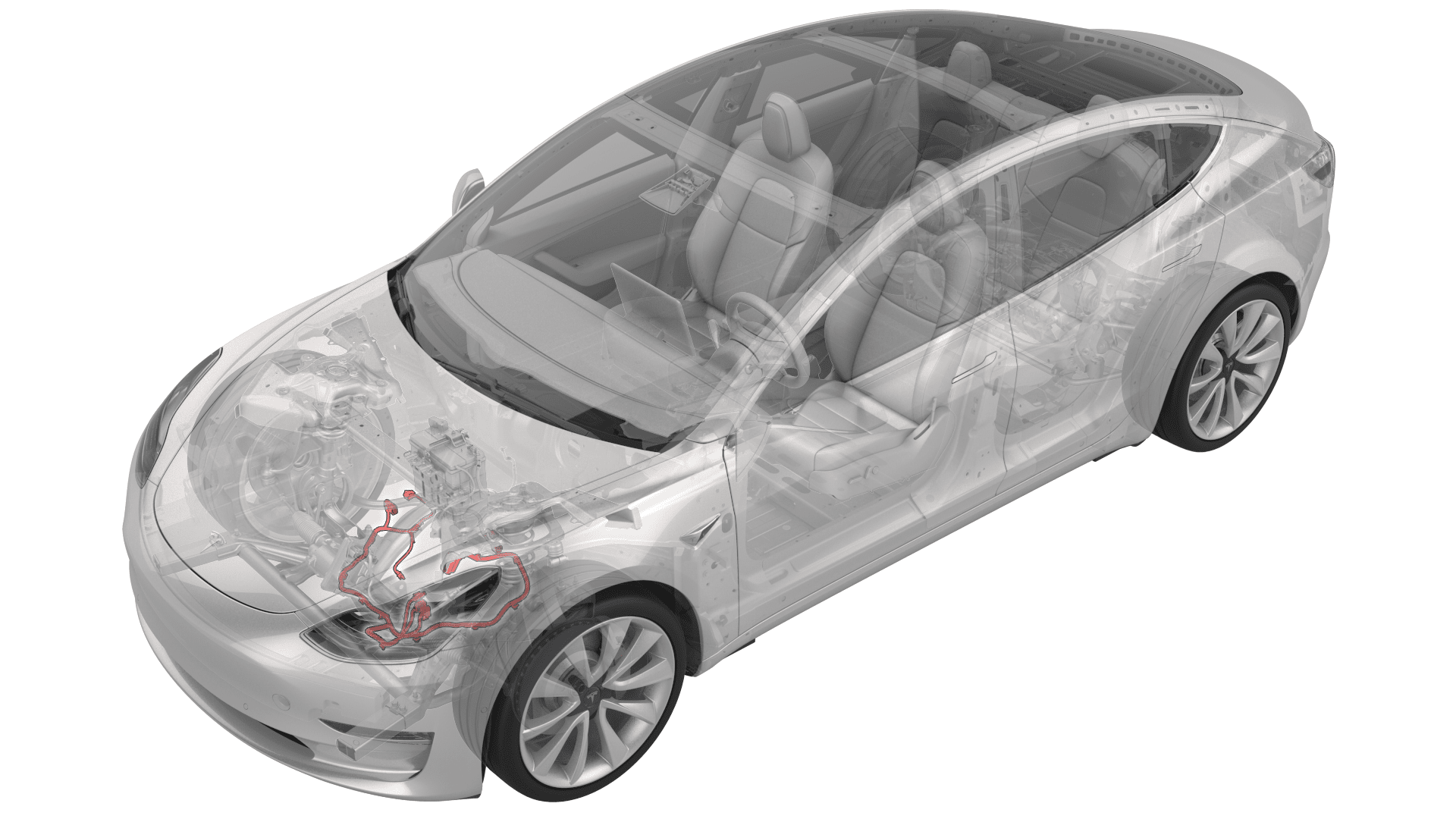

线束 - 副车架 - 前（拆卸和更换）

校正代码 17101202 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 将车辆部分升高至适宜的作业高度。请参阅 举升车辆 - 双柱举升机。
  2. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 完全升起车辆。
  6. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。

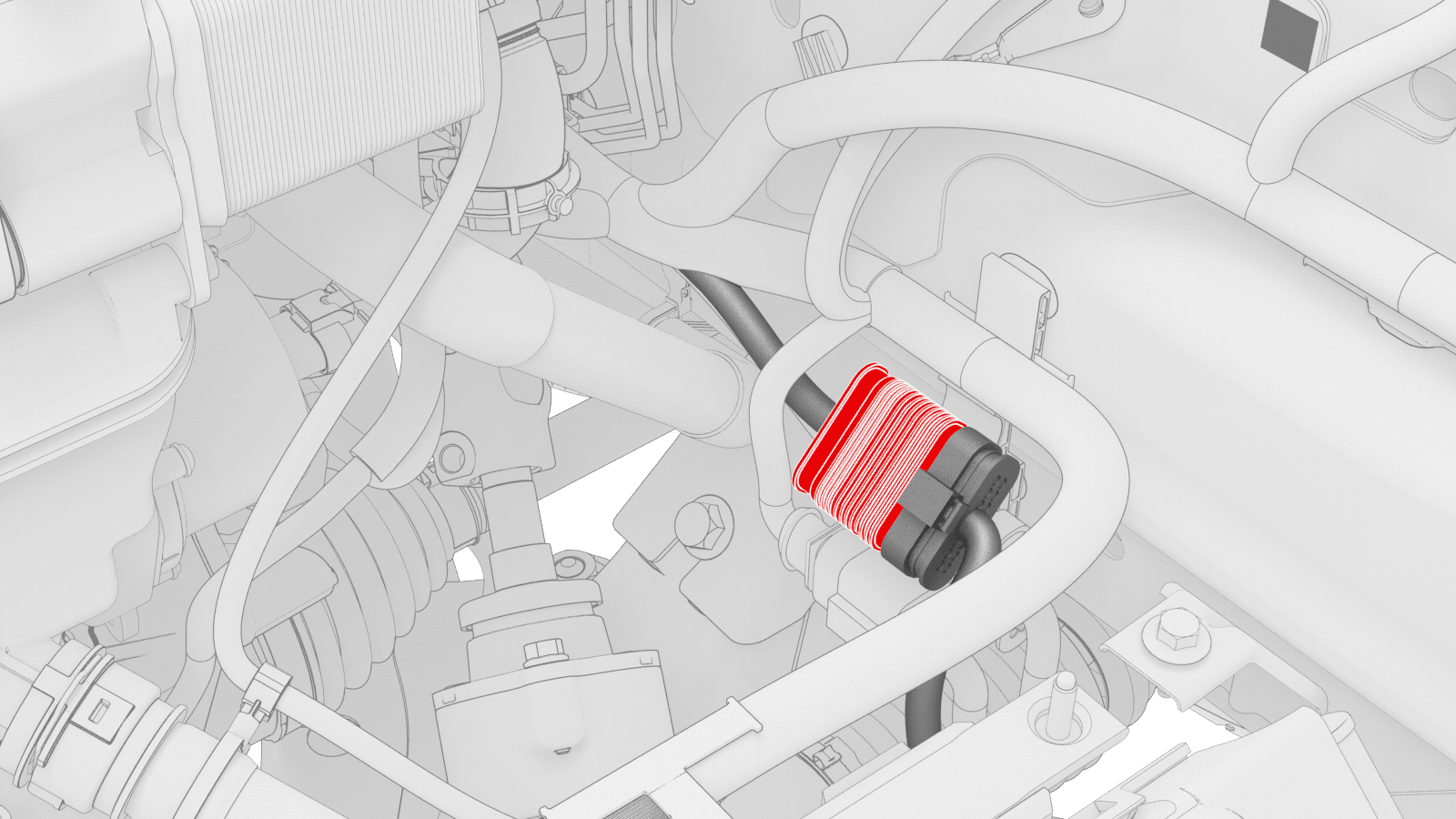

  7. 松开灰色锁片，然后按压锁片以断开靠近前副框架 左侧的前驱动电机逻辑连接器。

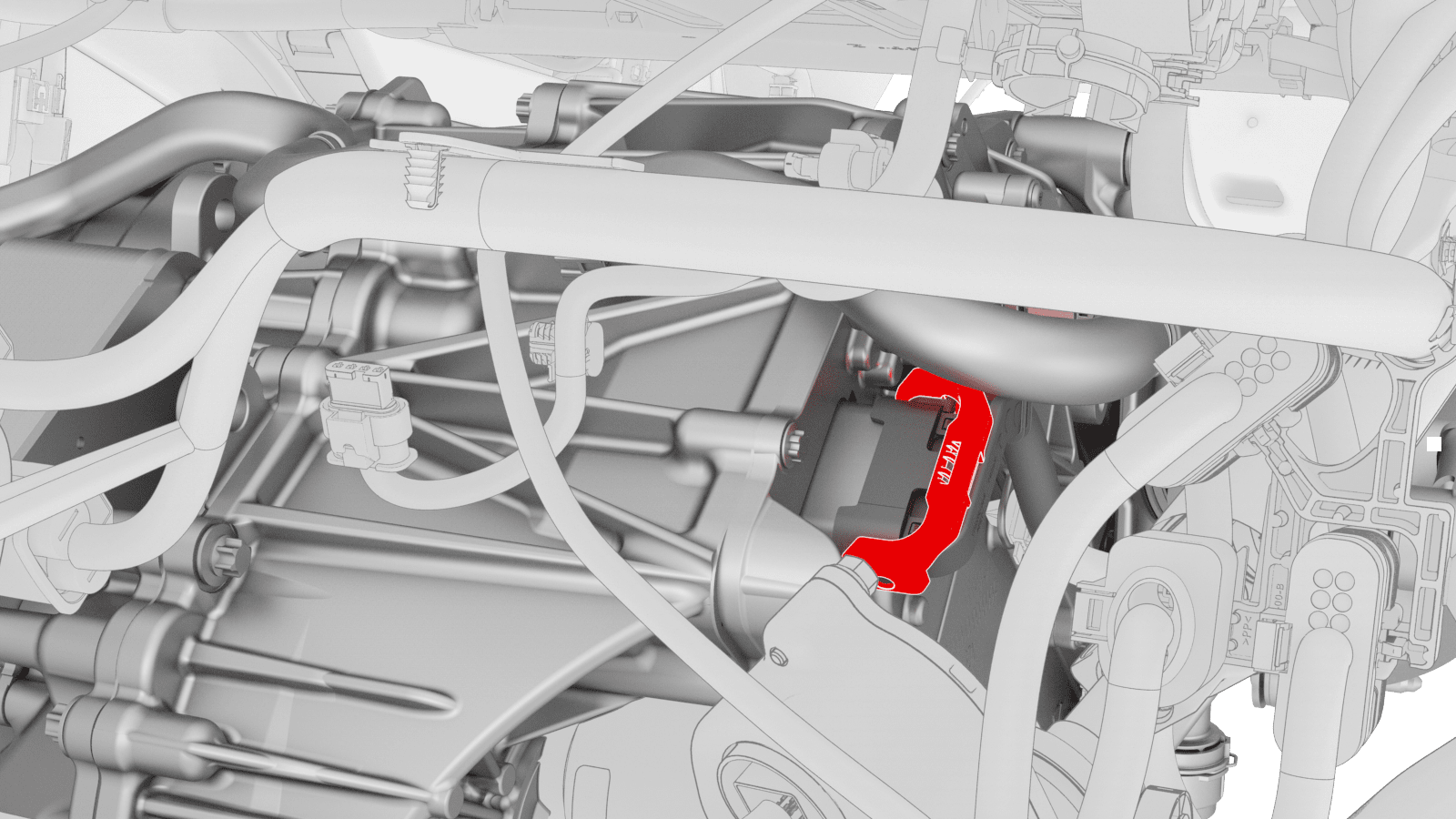

  8. 松开锁片，然后将把手向下推，断开前驱动电机变流器逻辑连接器。

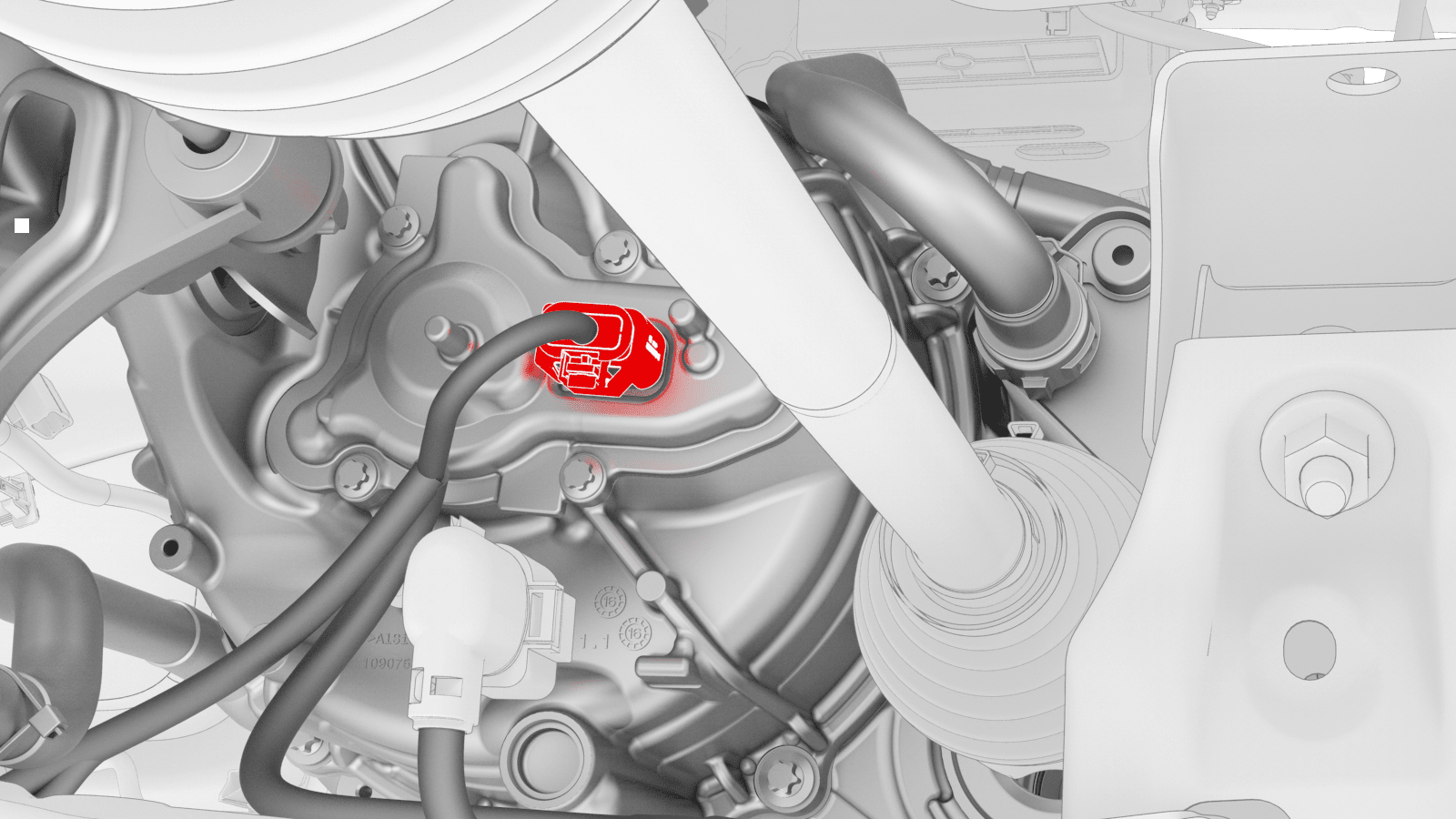

  9. 松开红色锁片，然后向下按压锁片，断开解析器逻辑连接器。
  10. 松开灰色锁片，然后向下按压锁片，断开油泵连接器。

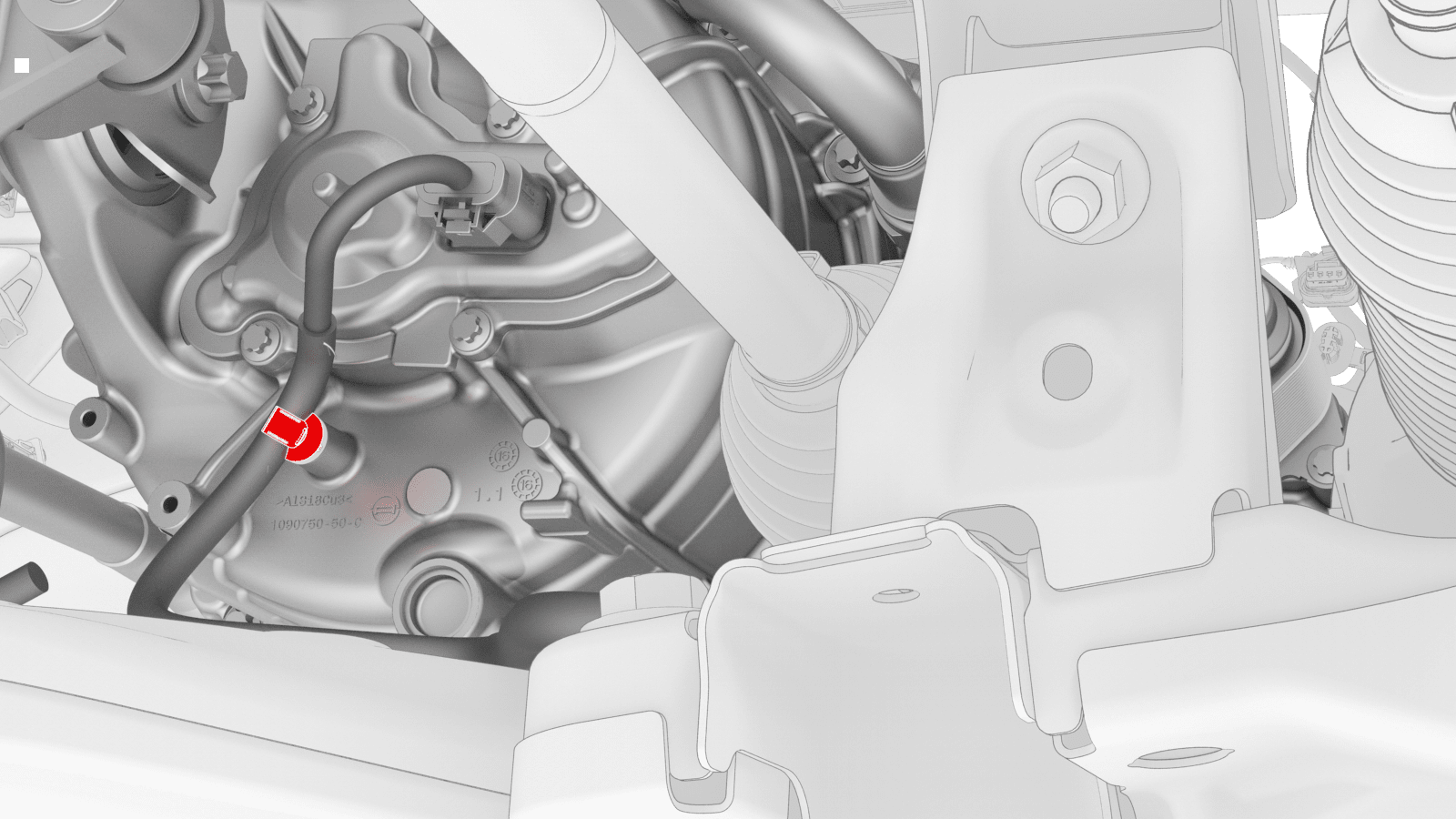

  11. 松开将前驱动电机线束固定到前驱动电机电机的夹子。

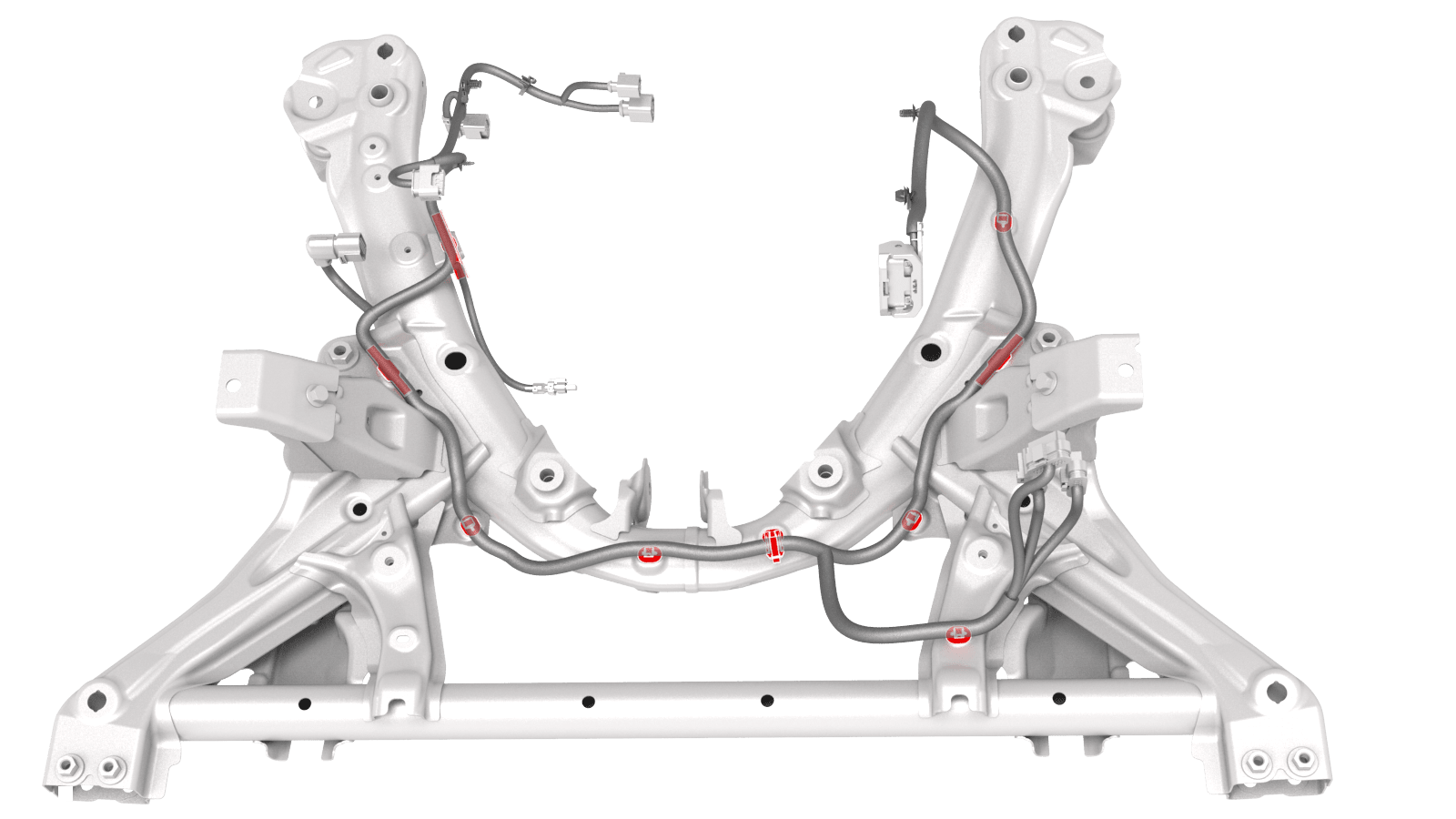

  12. 松开将前驱动电机线束固定到前副框架的夹子。

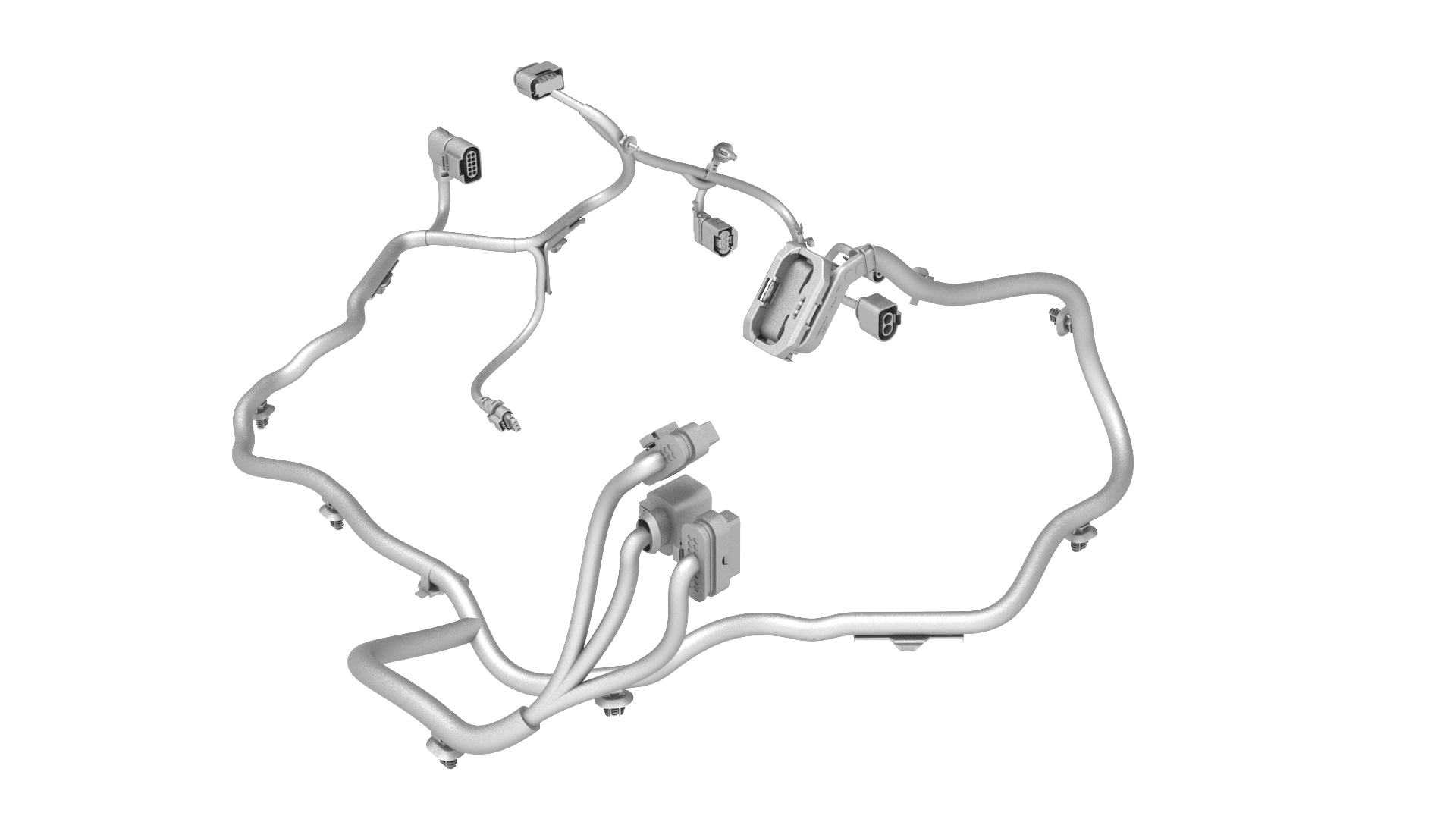

    图 1. 为清晰起见，隐藏了其他总成
  13. 松开将前驱动电机线束固定到逆变器的夹子。
  14. 从前副框架上拆下前驱动电机线束。

安装

安装程序与拆卸程序相反，以下各项除外：

警告
对前驱动电机线束连接器执行推拉测试，验证连接完全牢固。
