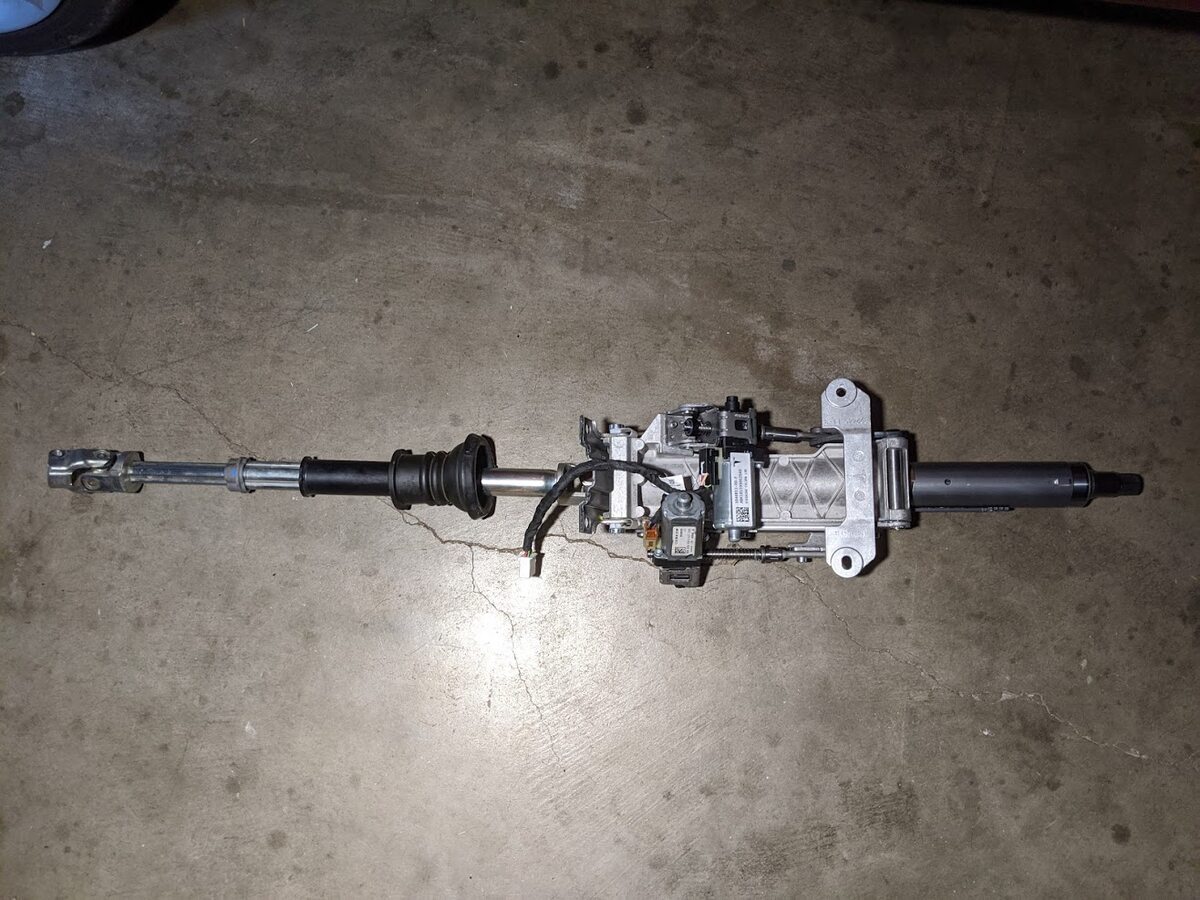

转向柱（右侧驱动）（拆卸和更换）

校正代码 32051912 1.08 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-07-13: 添加了通过触摸屏配置转向柱的步骤。
  • 2025-06-05: 添加了连接 12V/低压电源的步骤。
  • 2025-04-04: 更新了配置说明。
  • 2024 年 12 月 2 日：修改了转向柱配置和校准步骤。
  • 2024 年 10 月 25 日：添加了“将卡子从旧转向柱转移到新转向柱上”的步骤。
  • 2023 年 11 月 9 日：为更新后的转向柱网关配置步骤添加了安装顺序。

拆卸

  1. 打开两个前车门，降下车窗。
  2. 在触摸屏上，将转向柱移至最下部、最外侧的位置。
  3. 将方向盘回正。
  4. 将右侧前座椅向后移，然后倾斜座椅靠背。
  5. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
  6. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  7. 拆下将中间轴固定到转向机总成的螺栓，然后将中间轴向上滑动，将其从转向机上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 mm 套筒
    • 棘轮/扭矩扳手
    图 1. 图示为左驾驶，右驾驶类似
  8. 拆下左侧和右侧中部 A 柱饰板。请参阅 饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  9. 拆下右侧脚部空间套。请参阅 盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  10. 拆下右侧脚部空间通风管。请参阅 风管 - 脚部空间 - 右侧（右侧驾驶）（拆卸和更换）。
  11. 拆下仪表板主饰板。请参阅 饰板 - 仪表板 - 主（拆卸和更换）。
  12. 拆卸方向盘。请参阅 方向盘（拆卸和安装）。
  13. 拆卸转向柱控制模块。请参阅 模块 - 转向柱控制（拆卸和更换）。
  14. 拆下将仪表板支架固定到右侧下部横梁处的螺钉（2 个）。
  15. 拆下下部间隙隔套。请参阅 间隙隔套 - 转向柱 - 下（拆卸和更换）。
  16. 在转向柱周围的仪表板区域粘贴胶带，以防损坏。
  17. 断开仪表板线束连接器与转向柱的连接。
  18. 拆下将转向柱固定到横梁的螺母（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 mm 套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    图 2. 图示为左驾驶，右驾驶类似
  19. 将转向柱总成从车辆上拆下：
    1. 缓慢地向内拉动总成，将转向柱的上部朝车顶方向倾斜，使其脱离仪表板。
    2. 电机接触到横梁后，轻轻拉动总成下方的仪表板下部区域，使电机脱离横梁。向右侧转动总成，使其脱离电机的左下部，然后将总成从车辆上拆下。

安装

  1. 记录转向柱替换件的零件号，以便在后续设置网关配置的程序中使用。
  2. 将转向柱卡子（零件号：1099272-00-E）从旧转向柱转移到转向柱替换件上。
  3. 在协助下，小心地移动转向柱的中间轴，使其从仪表板支架上的开口中穿过，向右旋转转向柱，使后电机下部完全离开仪表板支架开口，然后向左旋转。
  4. 将转向柱安装到横梁上，然后安装将转向柱固定到横梁上的螺母（4 个）。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 mm 套筒
    • 3 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    图 3. 图示为左驾驶，右驾驶类似
  5. 将仪表板线束连接到转向柱连接器。
  6. 揭下仪表板上的胶带。
  7. 安装下部间隙隔套。请参阅 间隙隔套 - 转向柱 - 下（拆卸和更换）。
  8. 安装将仪表板支架固定到右侧下部横梁处的螺钉（2 个）。
    2.3 Nm (1.7 lbs-ft)
  9. 安装转向柱控制模块。请参阅 模块 - 转向柱控制（拆卸和更换）。
  10. 安装方向盘。请参阅 方向盘（拆卸和安装）。
  11. 安装仪表板主饰板。请参阅 饰板 - 仪表板 - 主（拆卸和更换）。
  12. 安装右侧脚部空间风管。请参阅 风管 - 脚部空间 - 右侧（右侧驾驶）（拆卸和更换）。
  13. 安装右侧脚部空间罩。请参阅 盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  14. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  15. 安装左右 A 柱中部饰板。请参阅 饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  16. 将中间轴向下滑动并安装到转向机轴上，然后安装将中间轴固定到齿条的螺栓。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 mm 套筒
    • 棘轮/扭矩扳手
    图 4. 图示为左驾驶，右驾驶类似
  17. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  18. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  19. 根据之前记录的转向柱替换件零件号和本表确定安装的转向柱类型以及需要选定的配置值。
    零件号 驾驶 生产地点 配置值
    1044811 LHD 弗里蒙特工厂以及早期上海超级工厂 "BOSCH"
    1044816 右驾驶 弗里蒙特工厂以及早期上海超级工厂 "BOSCH"
    1044871 LHD 上海超级工厂 "JE"
    1044876 右驾驶 上海超级工厂 "JE"
  20. 在触摸屏上，点击Service Mode > Steering > Steering Column Configuration，从转向柱配置菜单上选择相应配置，然后点击勾号以确认变更。
  21. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_STEERING_COLUMN_CALIBRATIONvia Service Mode:Chassis ➜ Steering ➜ Calibrate Steering Columnvia Toolbox:(link)
  22. 断开笔记本电脑与车辆的连接请参阅 Toolbox（连接和断开）。
  23. 退出“维护模式增强版”。请参阅维护模式增强版，
  24. 将驾驶位和副驾位座椅移回原位。
  25. 将转向柱复位。
  26. 升起两个前车窗，关闭两个前车门。
