顶篷（不带加热泵款）（拆卸和安装）

校正代码 15203101 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下 LH 边梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和更换）。
  2. 推动以打开 LH 后衣帽钩。
  3. 使用小号一字螺丝刀撬开 LH 后衣帽钩螺钉盖板。
  4. 拆下将 LH 后衣帽钩固定到车身的螺钉。
  5. 松开将 LH B 柱上部饰板固定到车辆的夹子，然后将 B 柱上部饰板放置一旁。请参阅饰板 - B 柱 - 上 - 左侧（拆卸和更换）。
    注
    不要从座椅安全带上拆下饰板。
  6. 拆下左侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  7. 拆下 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  8. 拆下左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  9. 拆下左侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  10. 拆下 LH 遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。
  11. 拆下 LH 遮阳板止动基座。请参阅止动基座 - 遮阳板 - 左侧（拆卸和更换）。
  12. 在车辆 RH 侧重复执行第 1 至第 11 步。
  13. 拆下摄像头下盖板。请参阅 四摄像头盖 - 下（拆卸和更换）。
  14. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。

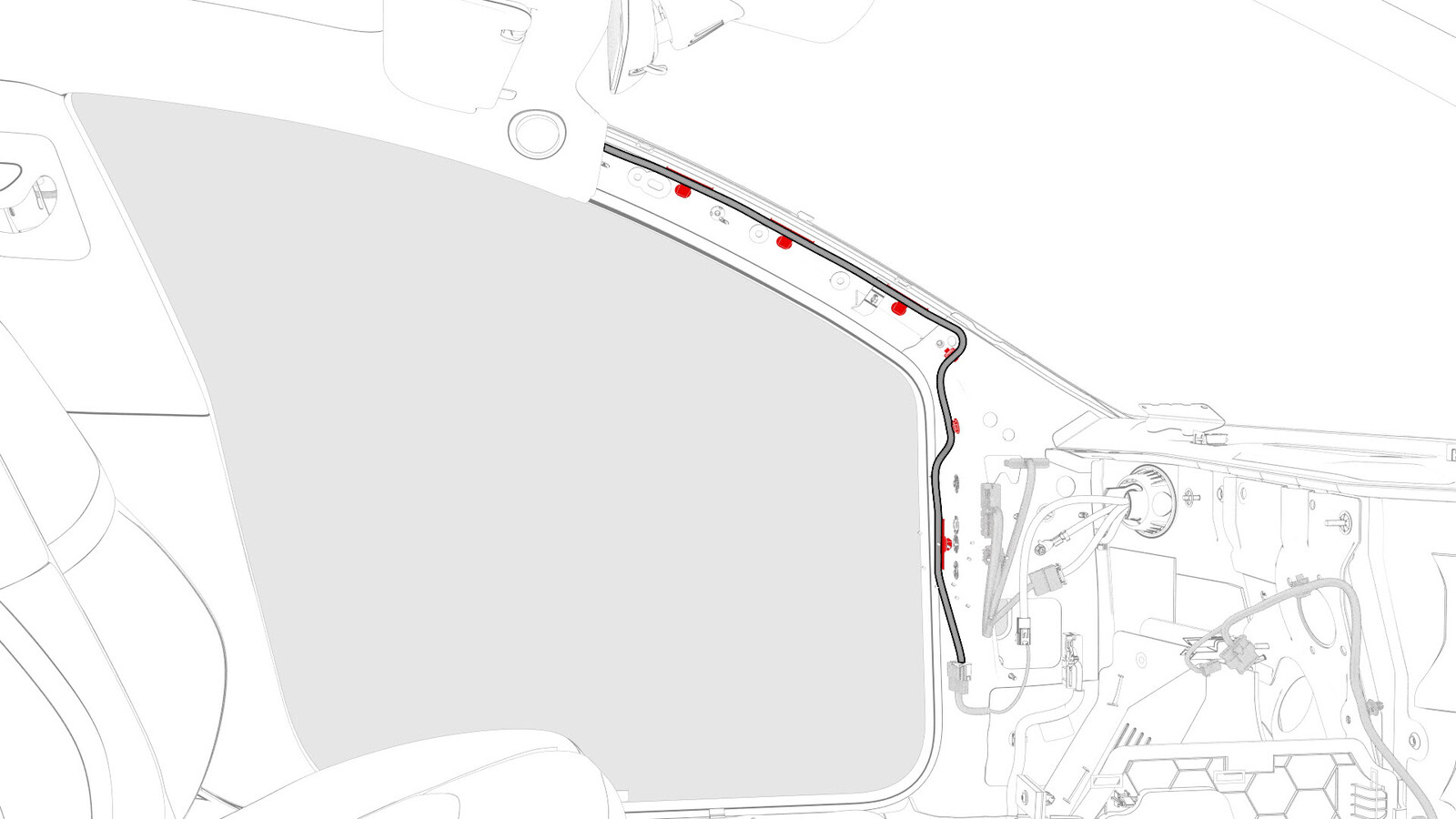

  15. 松开将顶篷电气线束固定到 LH A 柱区域的夹子。
  16. 断开电气线束与顶蓬连接器的连接。

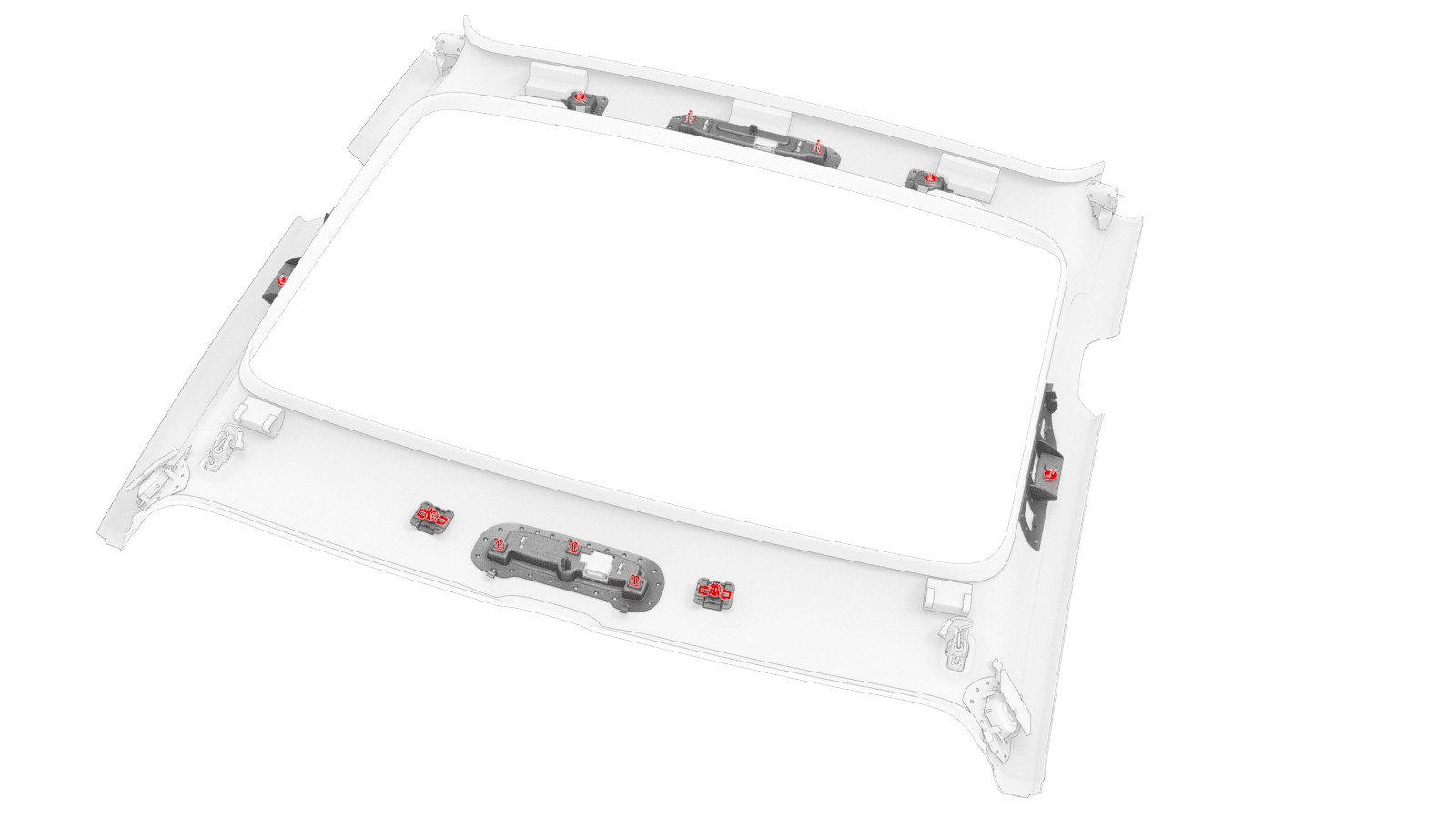

  17. 松开将顶篷固定到车身的夹子。
  18. 在助手的帮助下，通过副驾位出入口拆下顶蓬并将其从车内取出。

安装

  1. 在助手的帮助下，通过副驾位出入口将顶蓬移入驾驶室。
  2. 将顶蓬安装到车身，然后紧固将顶蓬固定到车身的夹子。
  3. 将电气线束连接到顶蓬连接器。
  4. 紧固将顶篷电气线束固定到 LH A 柱区域的夹子。
  5. 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
  6. 安装摄像头下盖板。请参阅 四摄像头盖 - 下（拆卸和更换）。
  7. 安装 LH 遮阳板止动基座。请参阅止动基座 - 遮阳板 - 左侧（拆卸和更换）。
  8. 安装 LH 遮阳板。请参阅 防晒板 - 左侧（拆卸和更换）。
  9. 安装左侧 A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  10. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  11. 安装 A 柱左侧中间饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  12. 安装左侧仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  13. 安装 LH B 柱上部饰板，然后紧固将饰板固定到车辆的夹子。请参阅饰板 - B 柱 - 上 - 左侧（拆卸和更换）。
  14. 安装将 LH 后衣帽钩固定到车身的螺钉。
    2.5 Nm (1.8 lbs-ft)
  15. 合上左侧后衣帽钩螺钉盖板。
  16. 合上 LH 后衣帽钩。
  17. 安装 LH 边梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和更换）。
  18. 在车辆 RH 侧重复执行第 7 至第 17 步。
