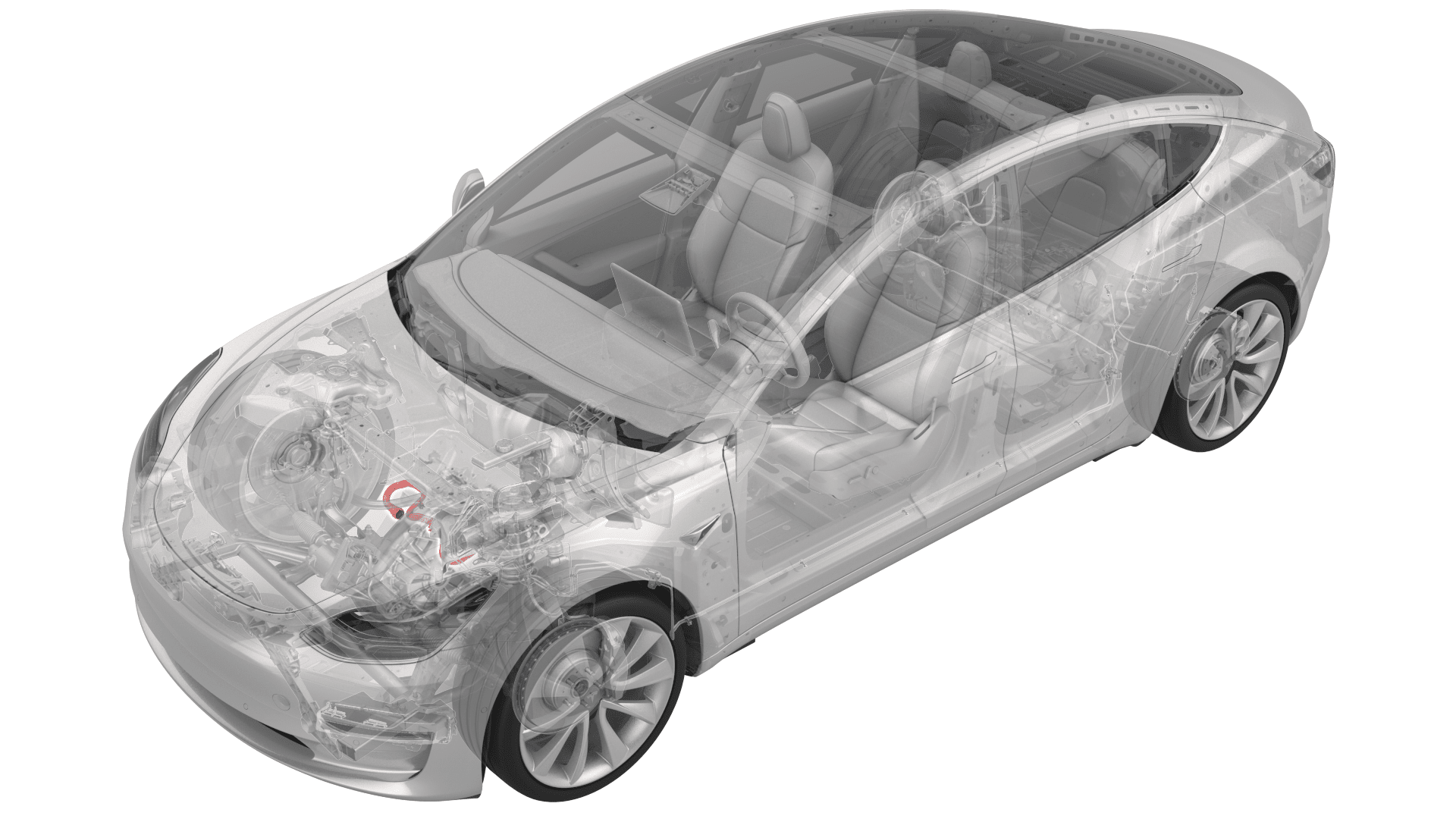

软管 - 变流器至热交换器 - 前驱动电机（不带加热泵款）（拆卸和更换）

校正代码 18300132 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开所有车门，降下所有车窗。
  3. 将两个前排座椅向前移动。
  4. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  6. Perform Vehicle HV Disablement Procedure. See 车辆高压禁用程序.
  7. 从车上拆下 12V/低压电池。请参阅12V/低压电池（拆卸和更换）。
  8. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  9. 将车辆下降到舒适的作业高度，然后将举升机置于锁止位。
  10. 在前驱动单元下方放一个冷却液排放容器。

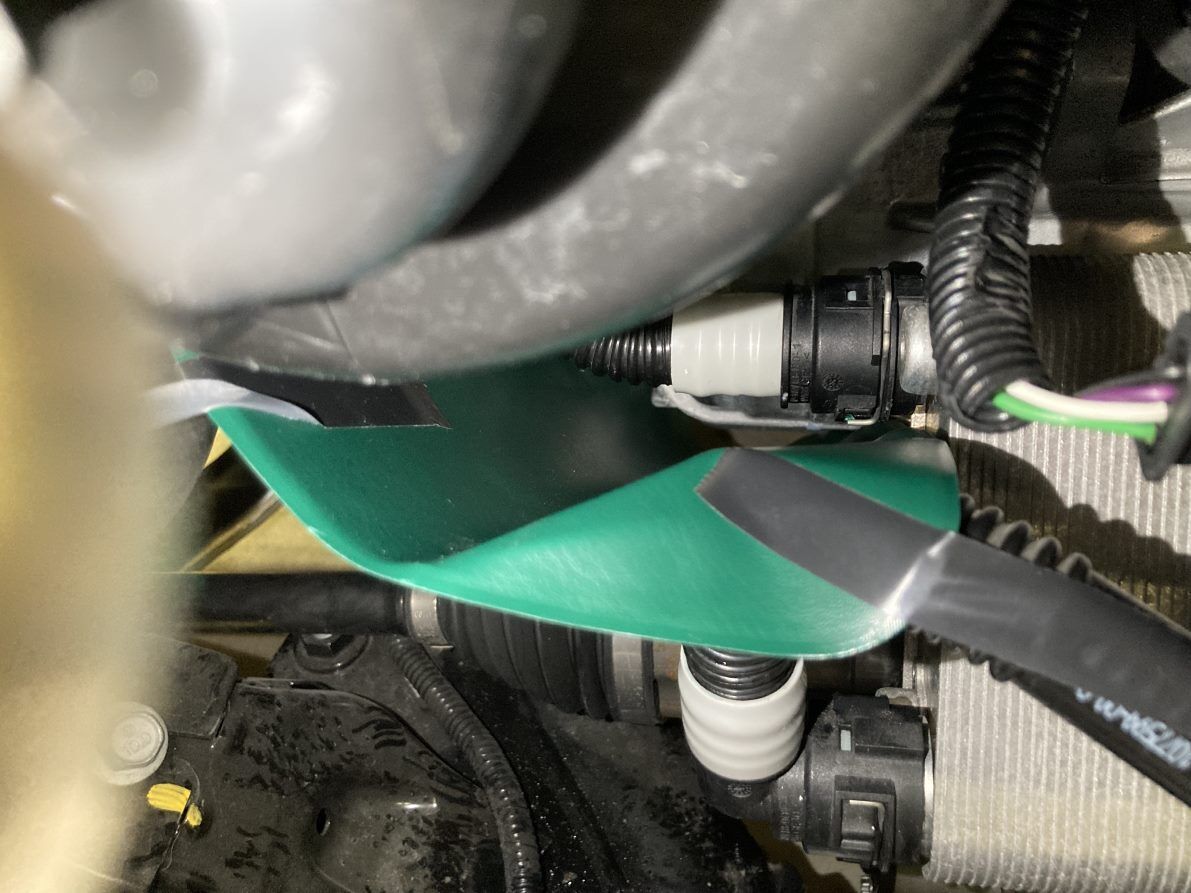

  11. 在热交换器冷却液接头侧的前驱动单元逆变器至热交换器软管下方放置一个可折叠漏斗。
    注
    防止冷却液溅到前驱动单元油泵、RH 半轴和转向齿条的 12V 连接上。

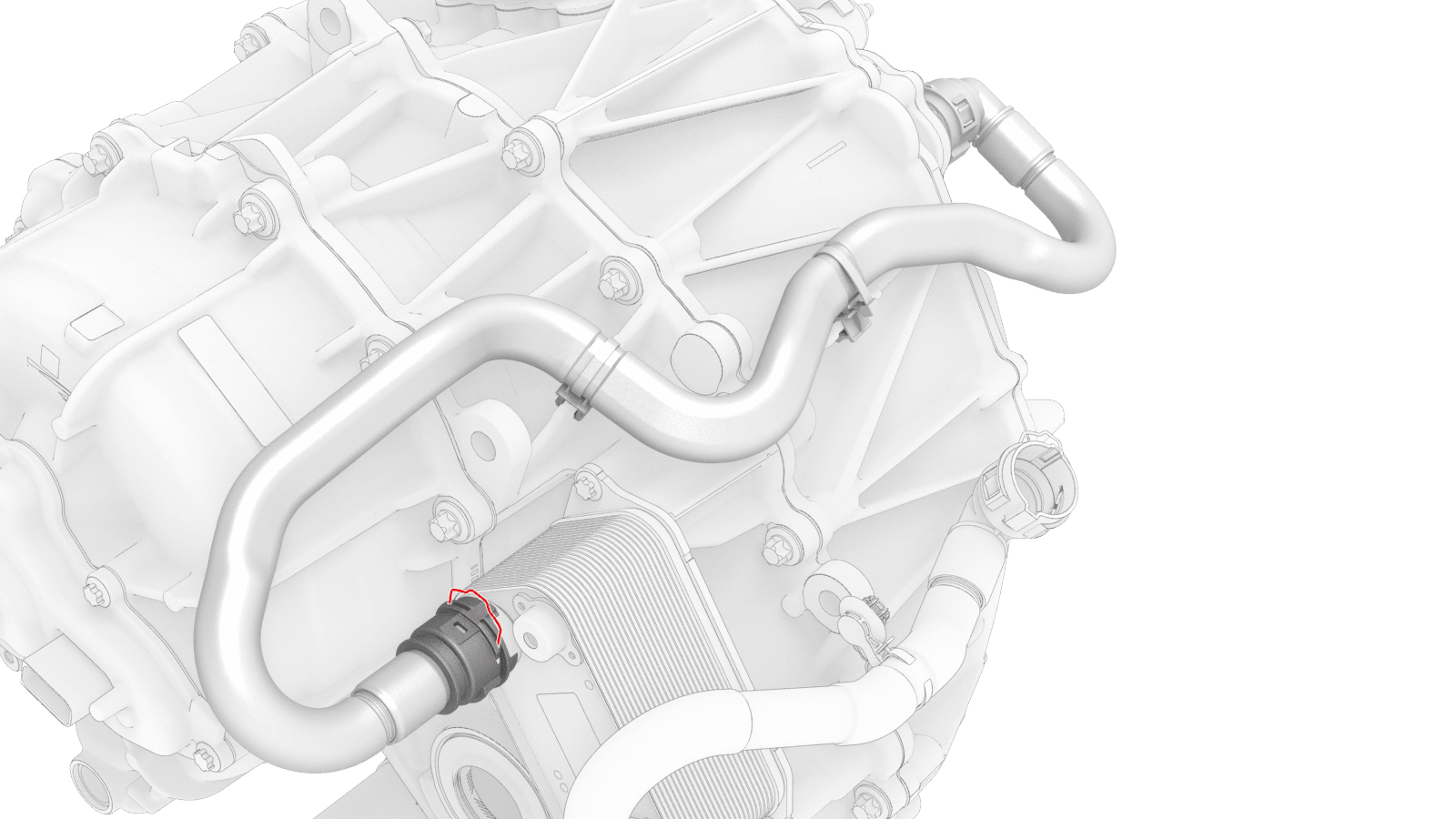

  12. 松开将前驱动单元变流器至热交换器软管固定到热交换器冷却液接头的卡子，然后断开软管。
    注
    让冷却液排出。

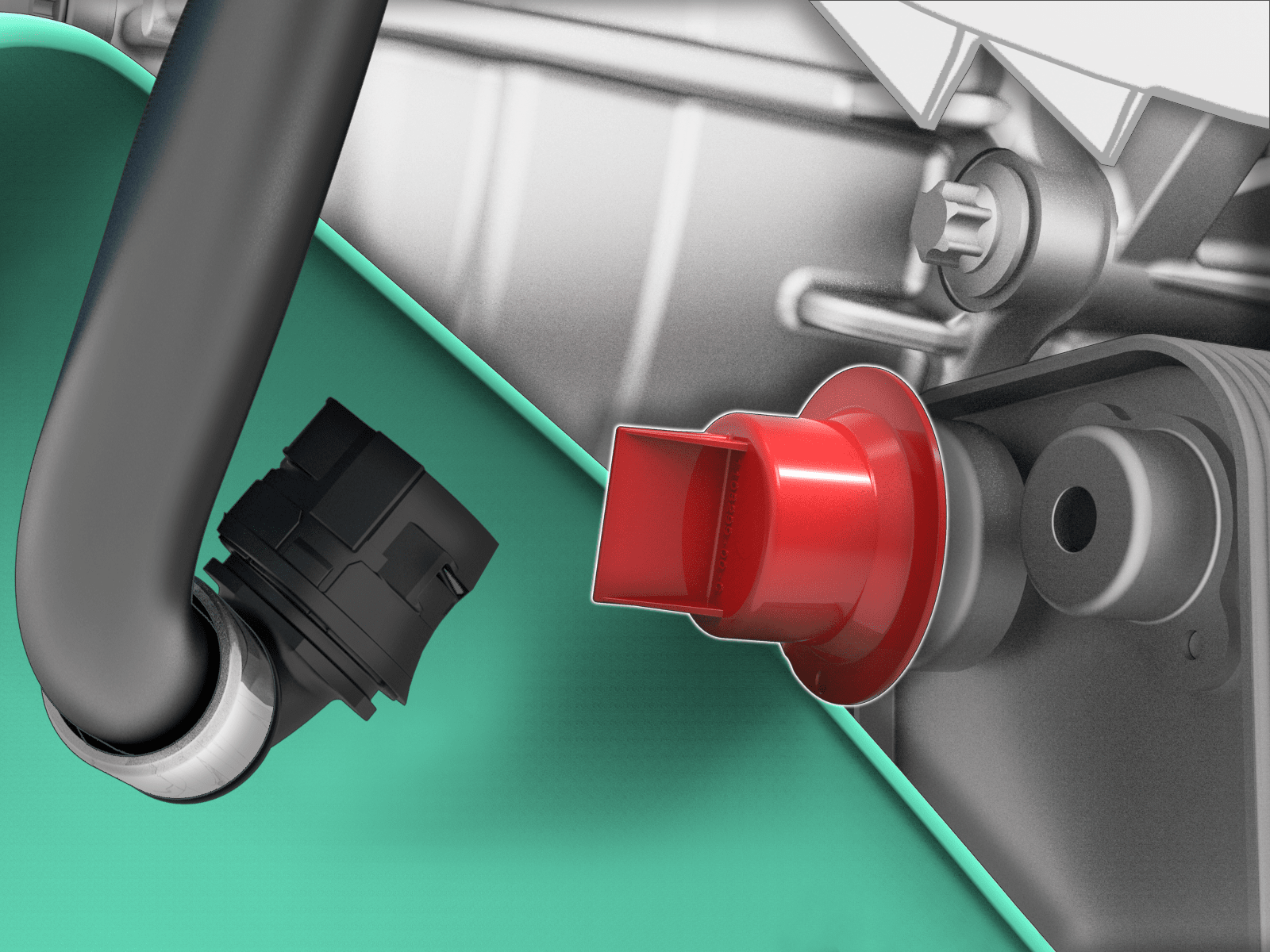

  13. 用塞子堵住处于打开状态的前驱动单元变流器至热交换器软管和热交换器冷却液接头。

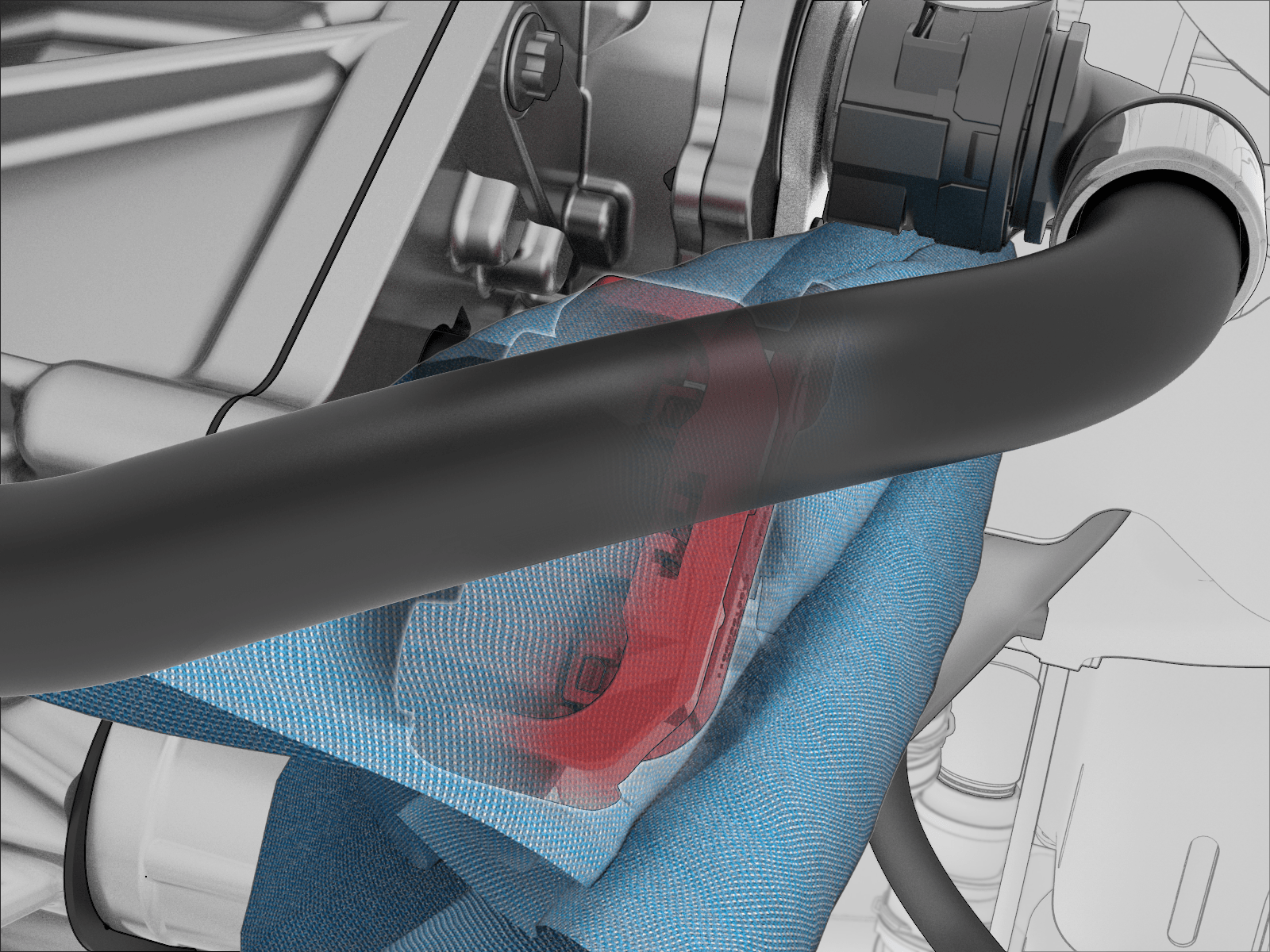

  14. 在前驱动单元上部逆变器冷却液接头下方放一条车间抹布。
    注
    确保抹布对逆变器连接器起到保护作用。

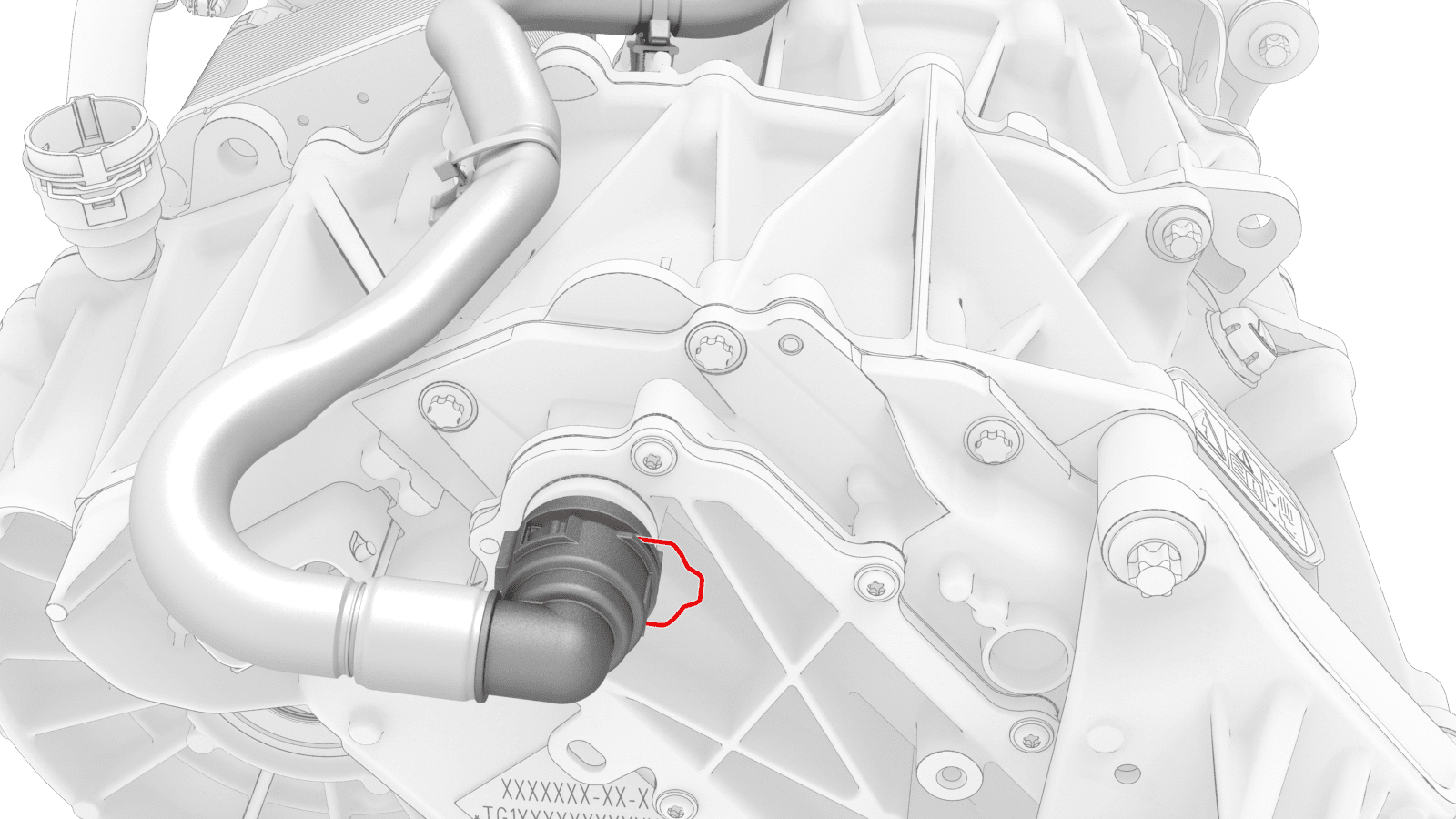

  15. 松开将前驱动单元变流器至热交换器软管固定到变流器冷却液接头的卡子，然后断开软管。

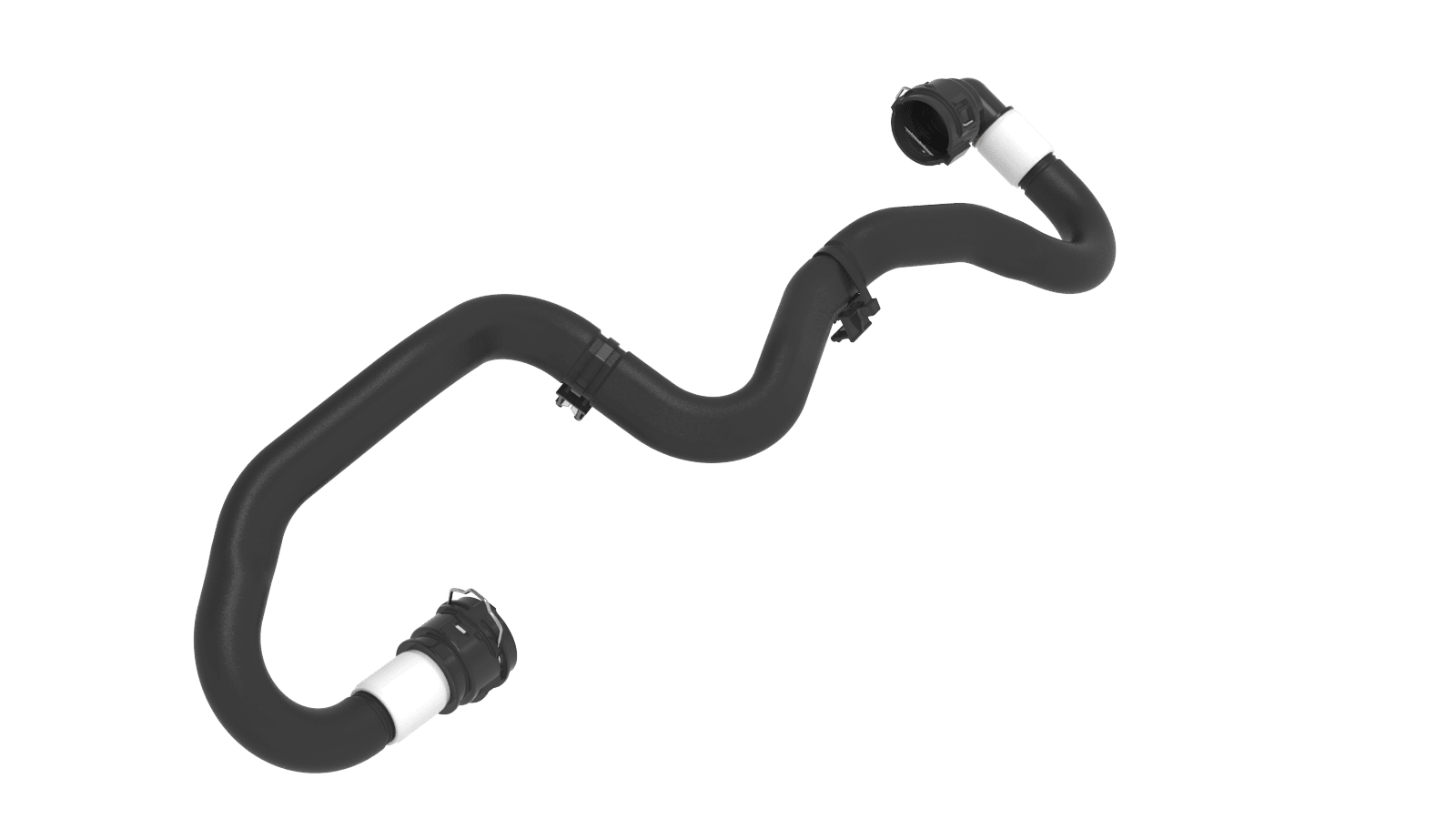

  16. 松开将前驱动单元变流器至热交换器软管固定到前驱动单元外部的卡子，然后将软管从前驱动单元上拆下。

安装

  1. 将前驱动单元变流器至热交换器软管移动到前驱动单元外部，然后紧固将软管固定到前驱动单元的卡子。
  2. 拧下热交换器冷却液接头上的螺塞。
  3. 将前驱动单元变流器至热交换器软管连接到热交换器冷却液接头，然后紧固将软管固定到接头的卡子。
    警告
    Perform a push-pull test to verify that the hose is fully seated.
  4. 取走热交换器冷却液接头侧前驱动单元逆变器-热交换器软管下方的可折叠漏斗。
  5. 将前驱动单元变流器至热交换器软管连接到变流器冷却液接头，然后紧固将软管固定到接头的卡子。
    警告
    Perform a push-pull test to verify that the hose is fully seated.
  6. 取走前驱动单元上部逆变器冷却液接头下方的车间抹布。
  7. 取走车辆下方的冷却液排放容器。
  8. 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  9. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  10. 降下车辆。请参阅举升车辆 - 双柱举升机。
  11. 检查冷却液液位，如需要可充注。
    注
    确保液位比 MAX 线高 5 毫米。
  12. 安装 12V/低压电池。请参阅 12V/低压电池（拆卸和更换）
  13. 将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  14. 点击 Actions/Autodiag 选项卡，然后搜索 Purge。
  15. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)    ，然后点击Run。等待例行程序完成。
    警告
    确保车辆未处于行驶状态。将车辆转入行驶状态将停止此例程。
    注
    测试持续约 10 分钟。尽管出现停止消息，但例程仍在运行。此时可听到冷却液泵的声音。可通过“PT Thermal”选项卡下的“Garage”来监测冷却液泵的速度。怠速 = ~1500 RPM，测试速度将在 3500-6500 RPM 之间变化，并在串联和并联之间切换阀门。
    注
    如果冷却液速度徘徊在 7000 RPM 左右，则说明冷却液泵存在气锁状况。此时，请重新执行此步骤。
    注
    继续添加冷却液并进行清除，直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间。
    注
    完成后，选择窗口右上角的“X”关闭。
  16. 断开笔记本电脑与车辆的连接。
  17. 检查冷却液液位，如需要可充注。
    注
    确保液位比 MAX 线高 5 毫米。
  18. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  19. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  20. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  21. 将两个前排座椅移回原位。
  22. 升起所有车窗，关闭所有车门。
