NVH 垫 - 手套箱(拆卸和更换)

校正代码 14051302 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
此程序适用于未装配膝部气囊的车型。
Informational PurposesAn informational icon, calling your attention
此程序介绍如何在右侧驾驶车辆上更换噪音、振动和粗糙度垫板。左侧驾驶车辆的程序与此类似或相同。
  1. 打开前车门。
  2. 拆下 LH 和 RH 仪表板端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  3. 拆下 LH 和 RH 气波卡座盖。请参阅端盖 - 气波 - LH(拆卸和更换)
  4. 拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  5. 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  6. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  7. 拆下手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)

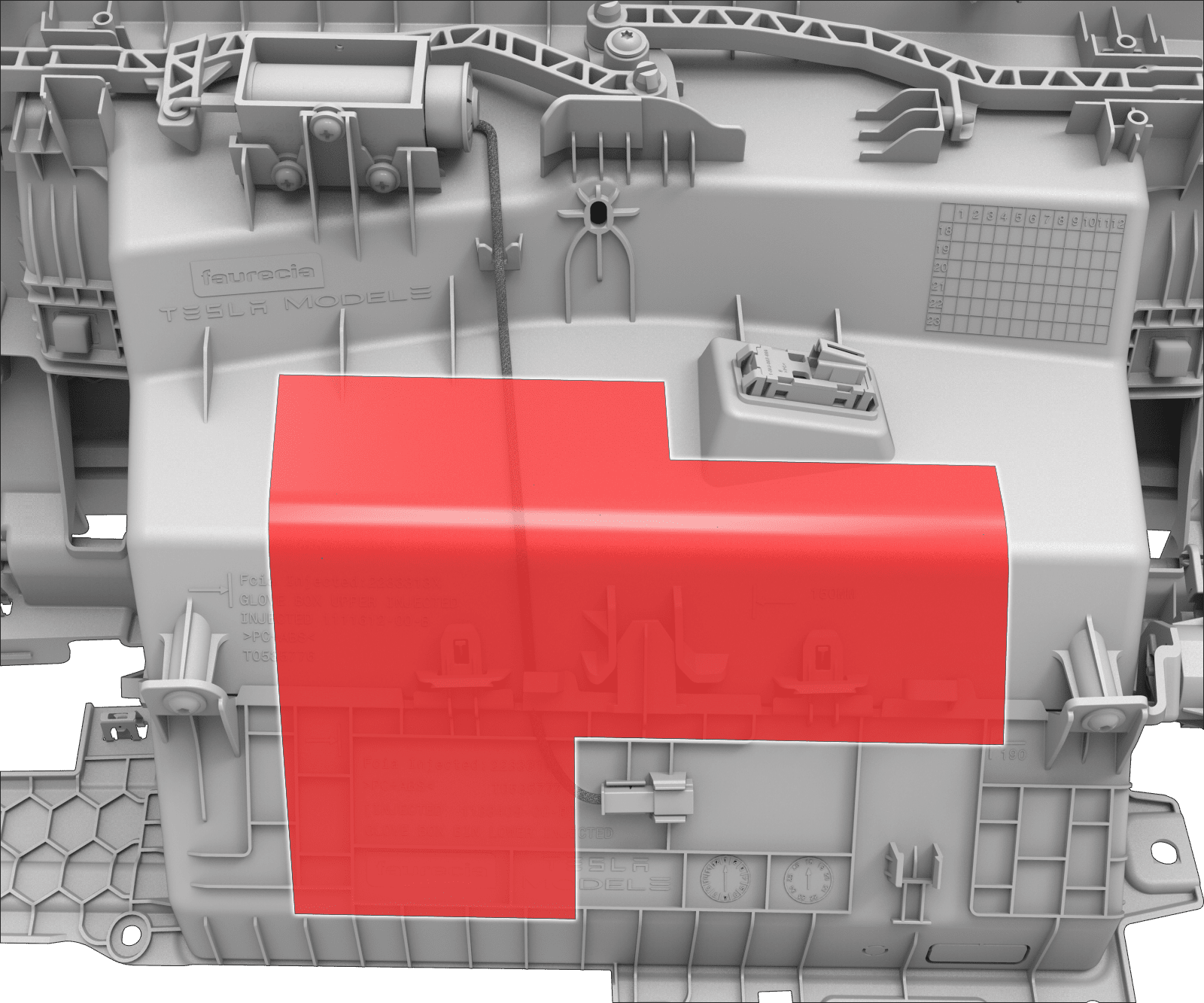

  8. 剥去手套箱的噪音、振动和粗糙度垫板。
  9. 用异丙醇 (IPA) 湿巾清除手套箱残留的粘合胶,然后让 IPA 干燥一分钟。

  1. 将新的噪音、振动和粗糙度垫板安装到手套箱总成上。
  2. 安装手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
  3. 安装 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  4. 安装 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  5. 安装主仪表板饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  6. 安装 LH 和 RH 气波卡座盖。请参阅端盖 - 气波 - LH(拆卸和更换)
  7. 安装 LH 和 RH 仪表板端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  8. 关闭前车门。
