前上方控制臂支架 - 左侧（拆卸和更换）

校正代码 31015002 0.78 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

    设备：
    • 1450399-00-A 前上方控制臂行驶高度测量工具，Model 3

    拆卸

    1. 从前上方控制臂支座上拆下 LH 前上方控制臂。请参阅 控制臂 - 上方 - 前 - LH（拆卸和更换）。

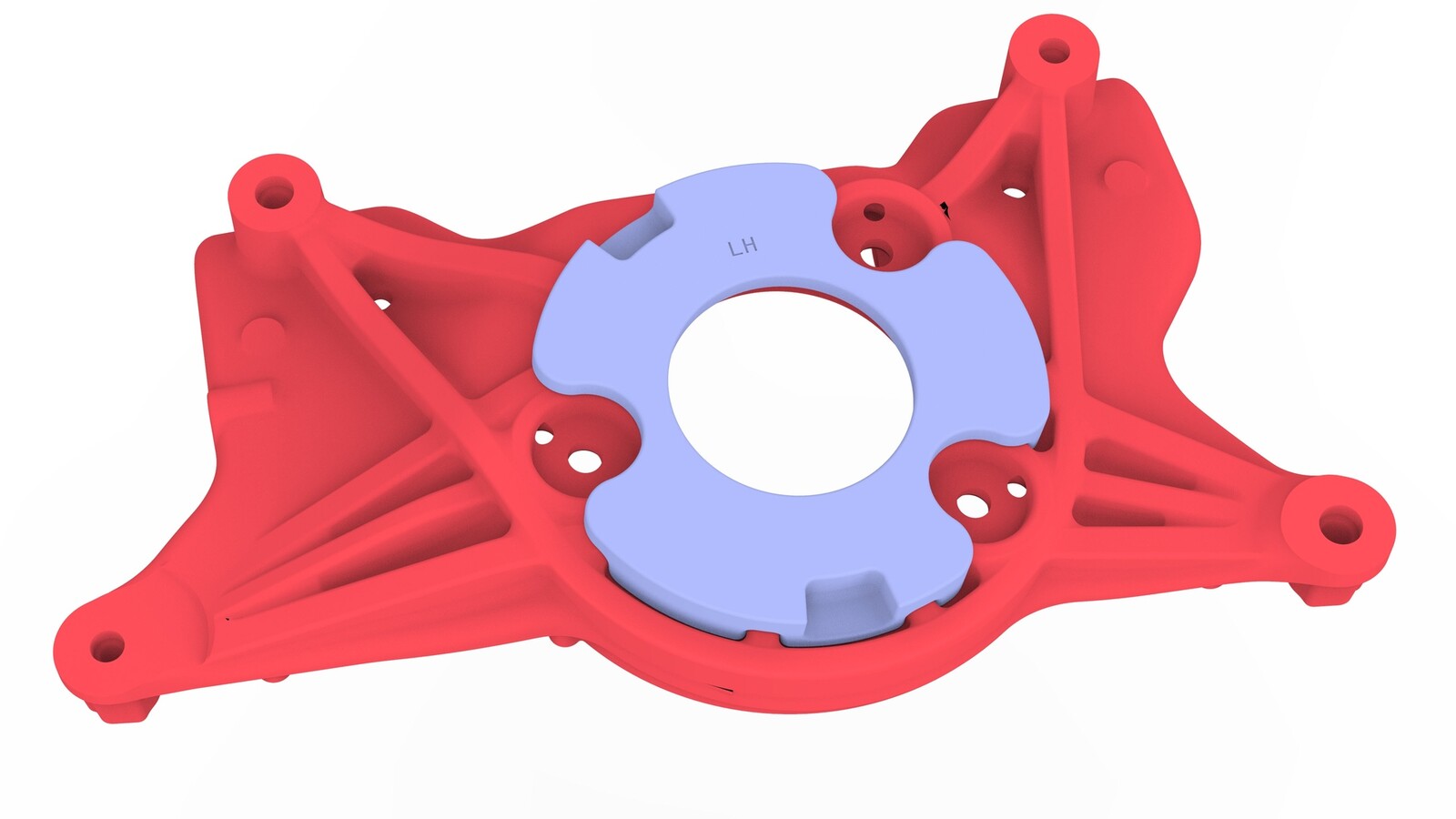

    2. 从前上方控制臂支座上拆下 LH 前上方控制臂支座隔离器。
      注
      为了帮助重新安装，请注意 LH 前上方控制臂支座隔离器的位置。

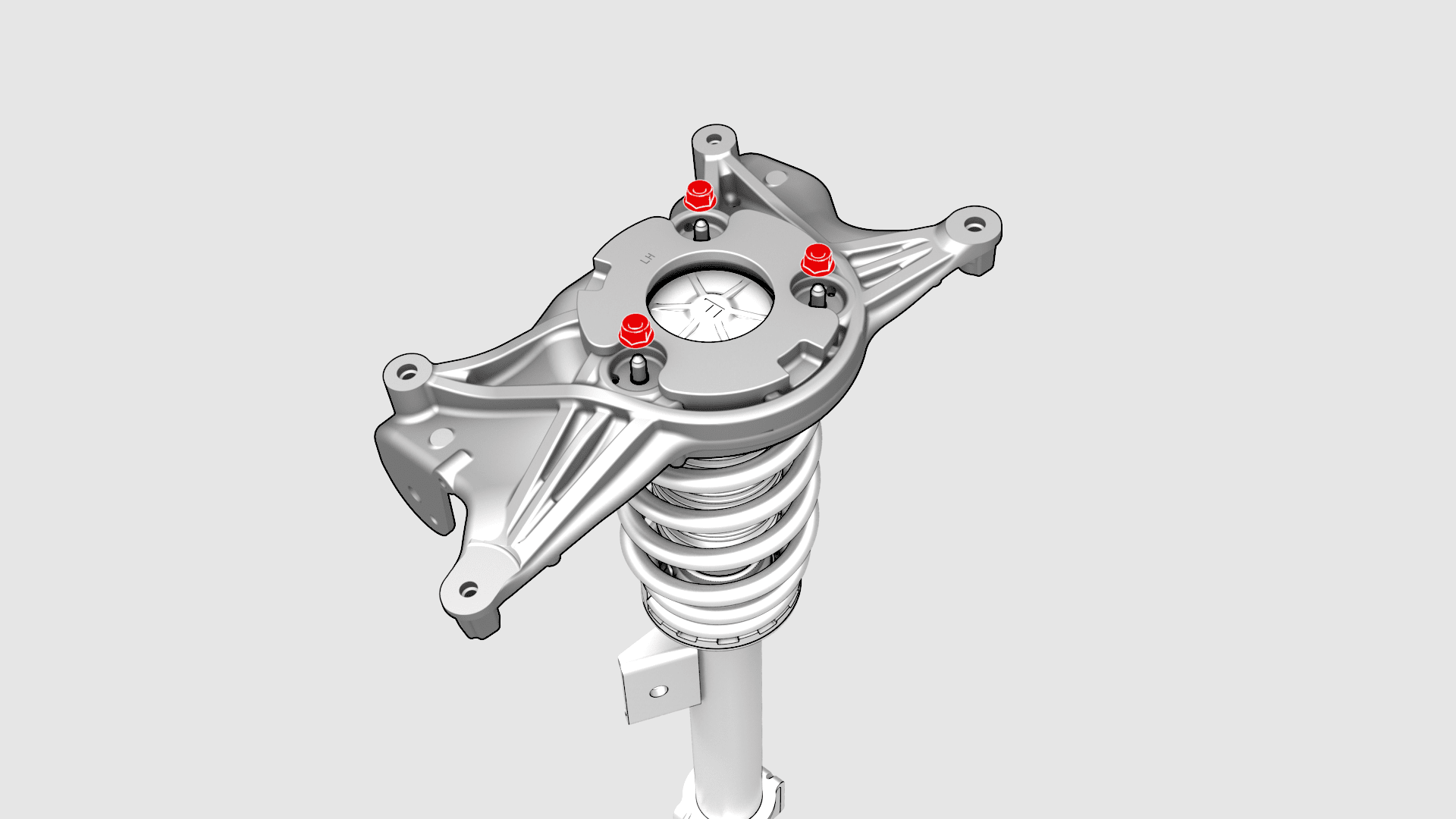

    3. 拆下将前上方控制臂支座固定到 LH 前弹簧和减震器总成的螺母。

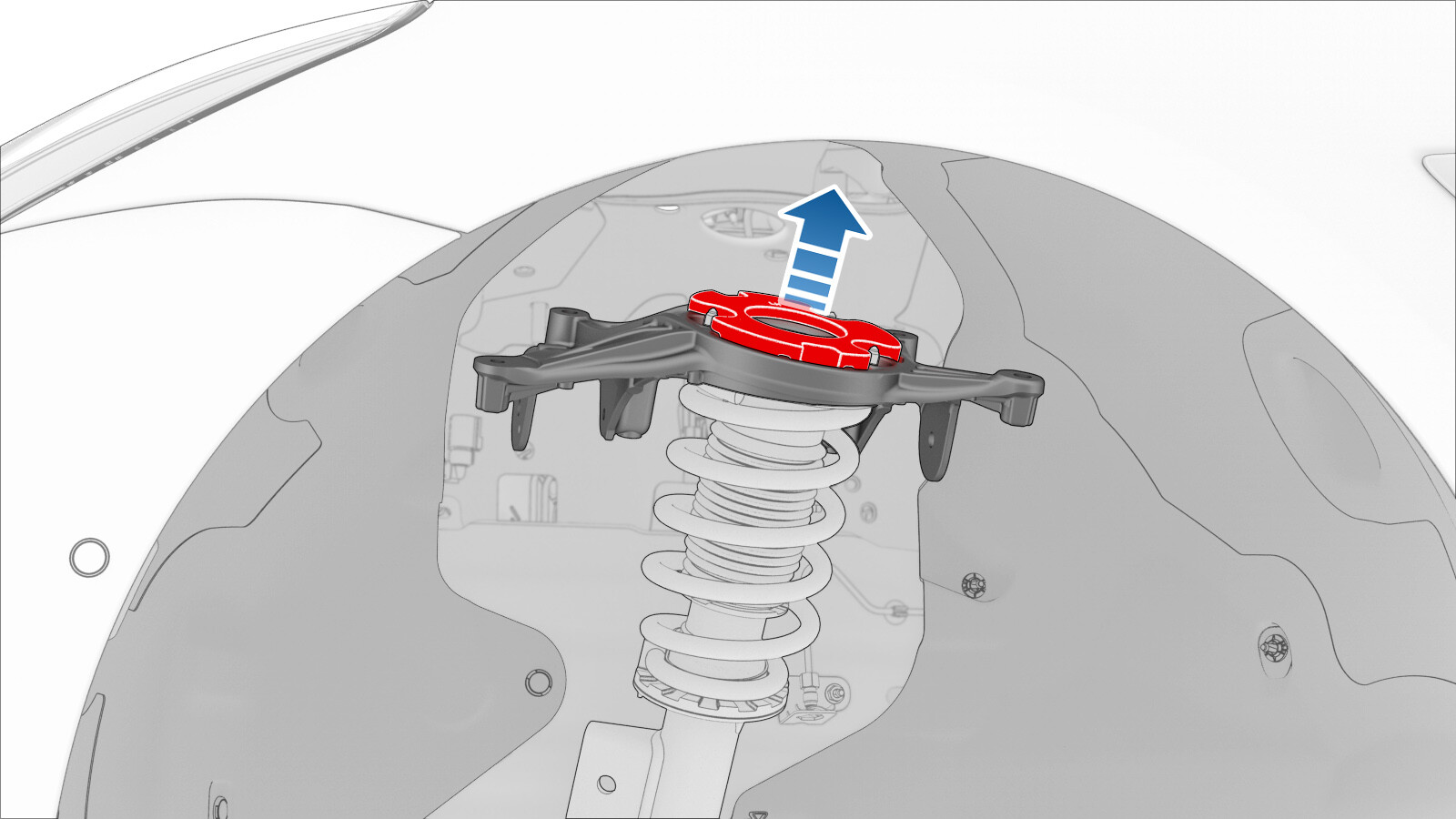

    4. 从 LH 前弹簧和减震器总成上拆下前上方控制臂支座。

    安装

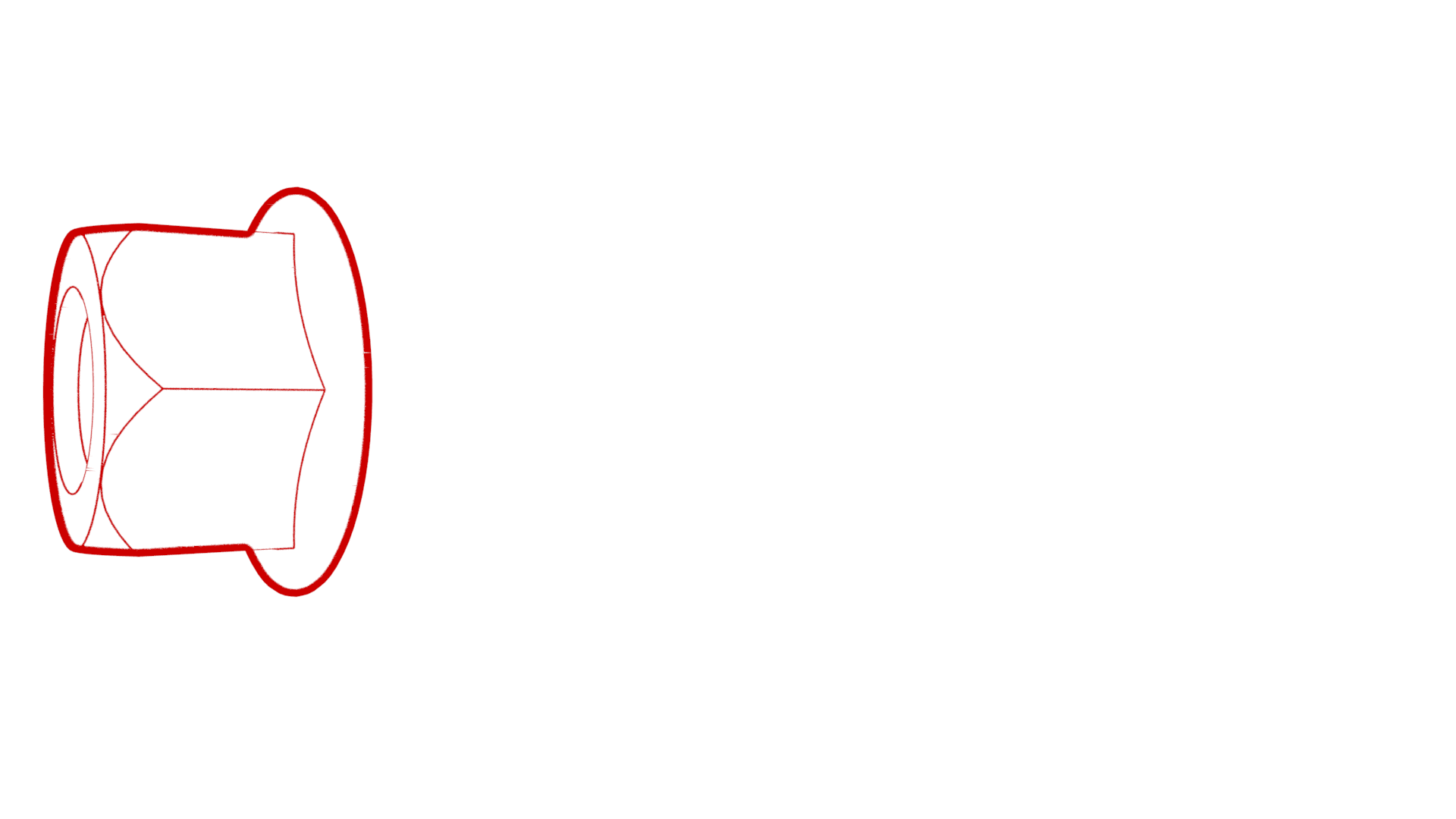

    1. 将前上方控制臂支座装到 LH 前弹簧和减震器总成上，然后安装将支座固定到减震器总成的螺母。
      23 Nm (17.0 lbs-ft)
    2. 将 LH 前上方控制臂支座隔离器安装到前上方控制臂支座上。
      注
      LH 前上方控制臂支座隔离器单向安装。
    3. 将 LH 前上方控制臂安装到前上方控制臂支座。请参阅 控制臂 - 上方 - 前 - LH（拆卸和更换）。
    4. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
