尾灯 - LH(拆卸和安装)

校正代码 17402001 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1460222-00-B 缓冲止动块套筒,MDL 3

拆卸

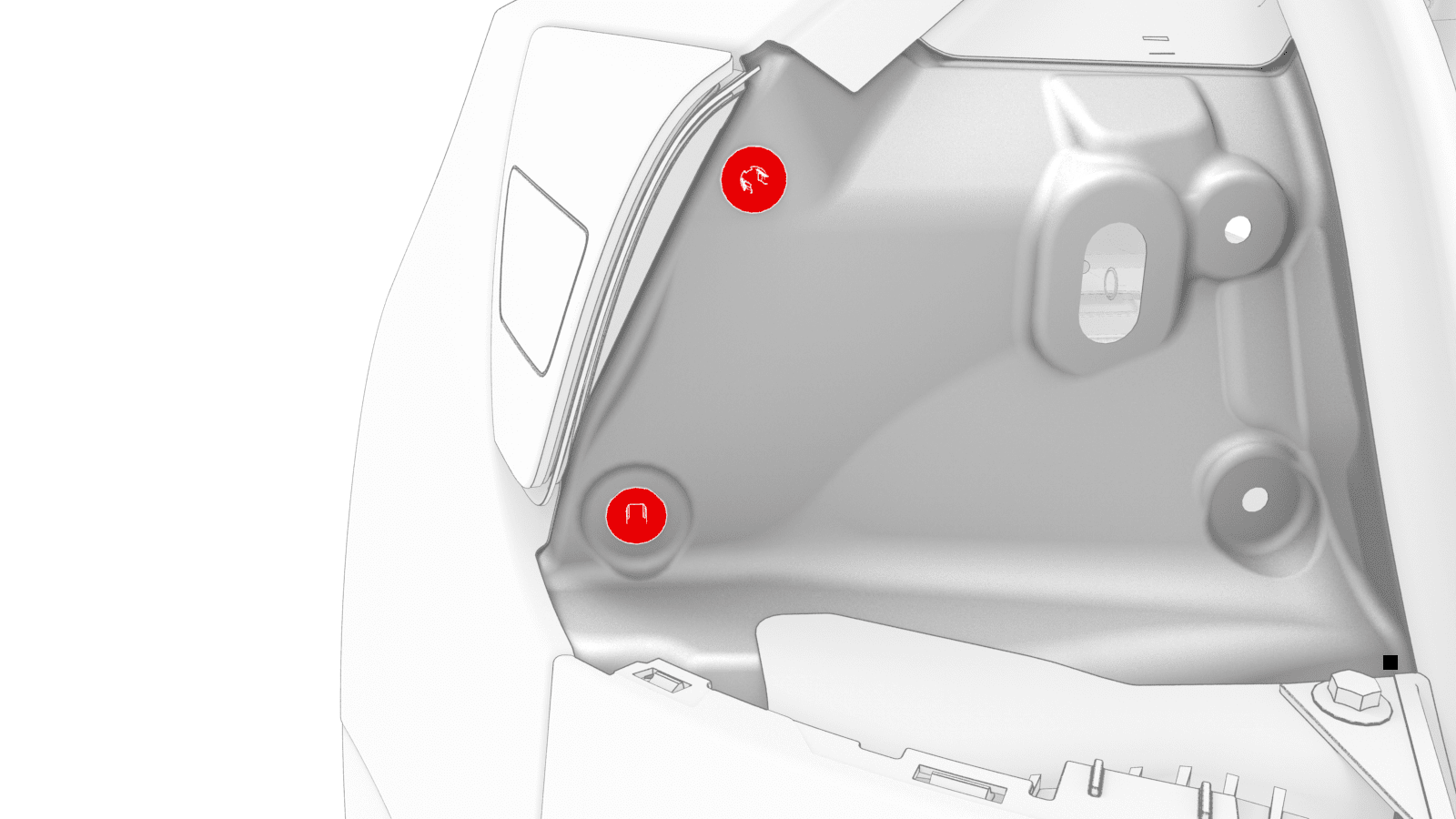

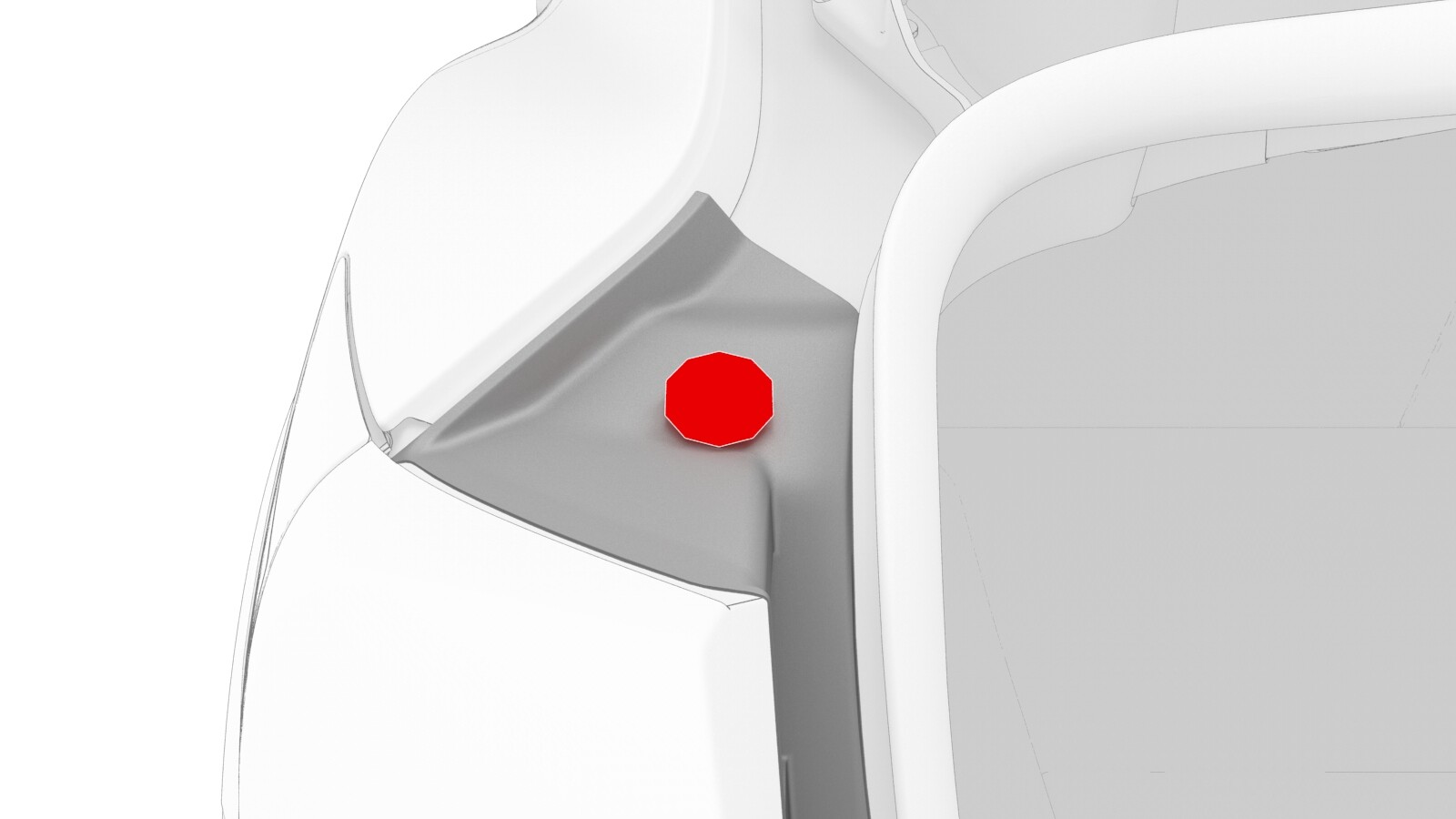

  1. 打开行李箱,然后使用缓冲止动块拆卸工具拆下行李箱 LH 止动件。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿使用其他工具在行李箱止动件处撬挖,因为这可能损坏尾灯或行李箱止动件。
  2. 拆下行李箱饰板。请参阅饰板 - 后备箱(拆卸和更换)

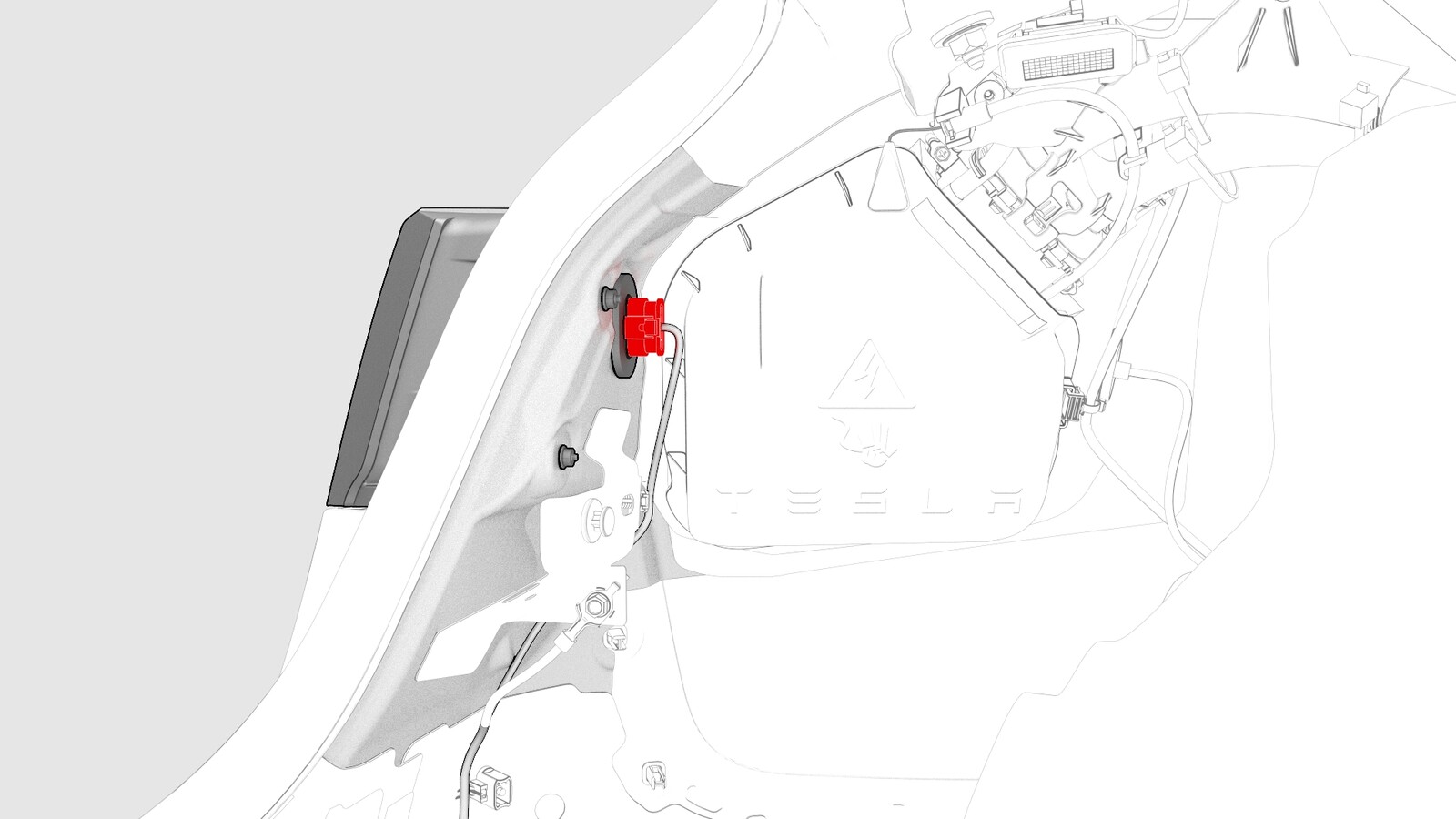

  3. 小心地回拉行李箱饰板毡毯以露出尾灯,然后断开电气线束与尾灯连接器的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果连接器上有红色锁片: 切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

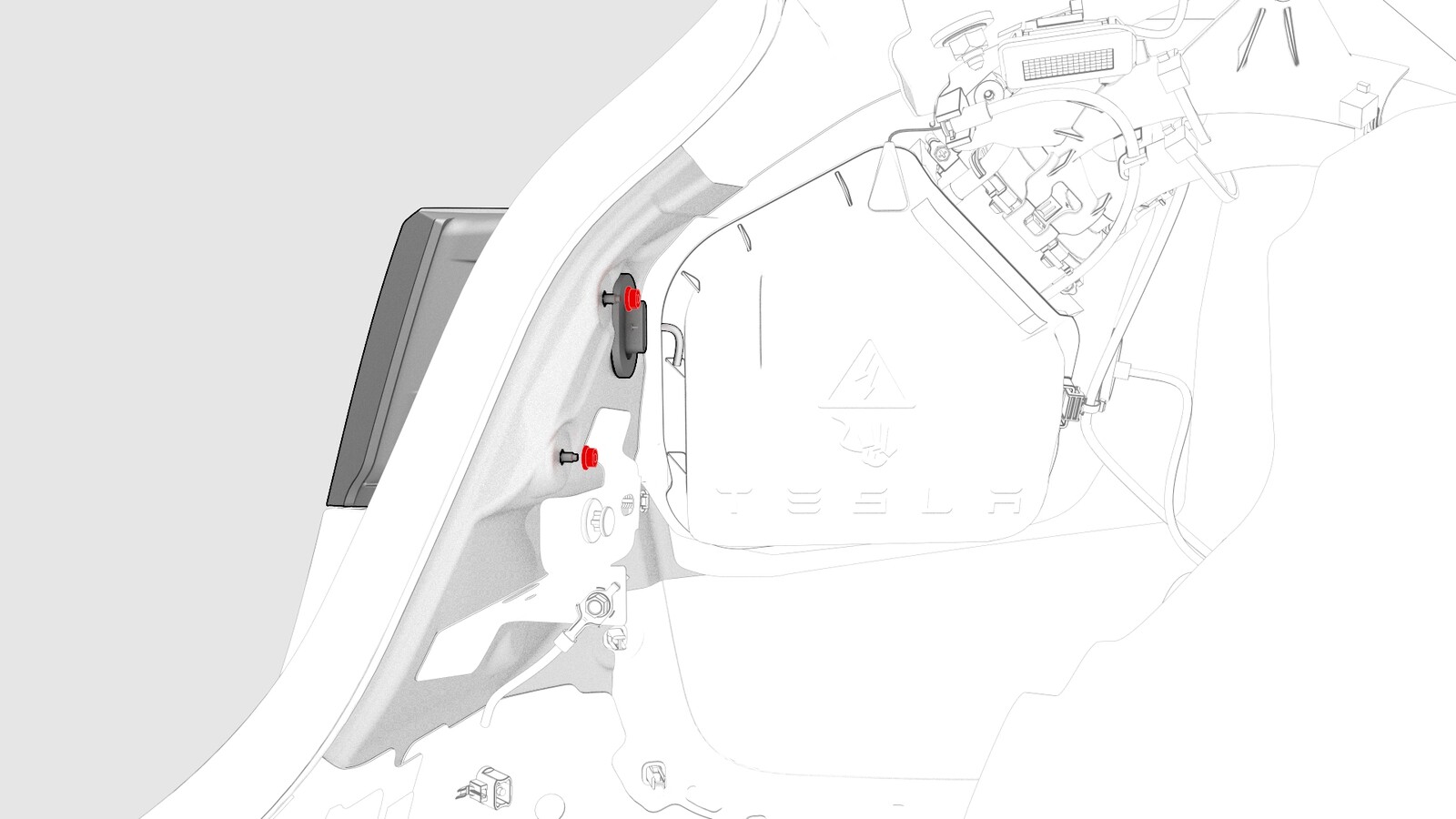

  4. 拆下将尾灯固定到车身的螺母 (x2)。
    提示: 推荐使用以下工具:
    • 8 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

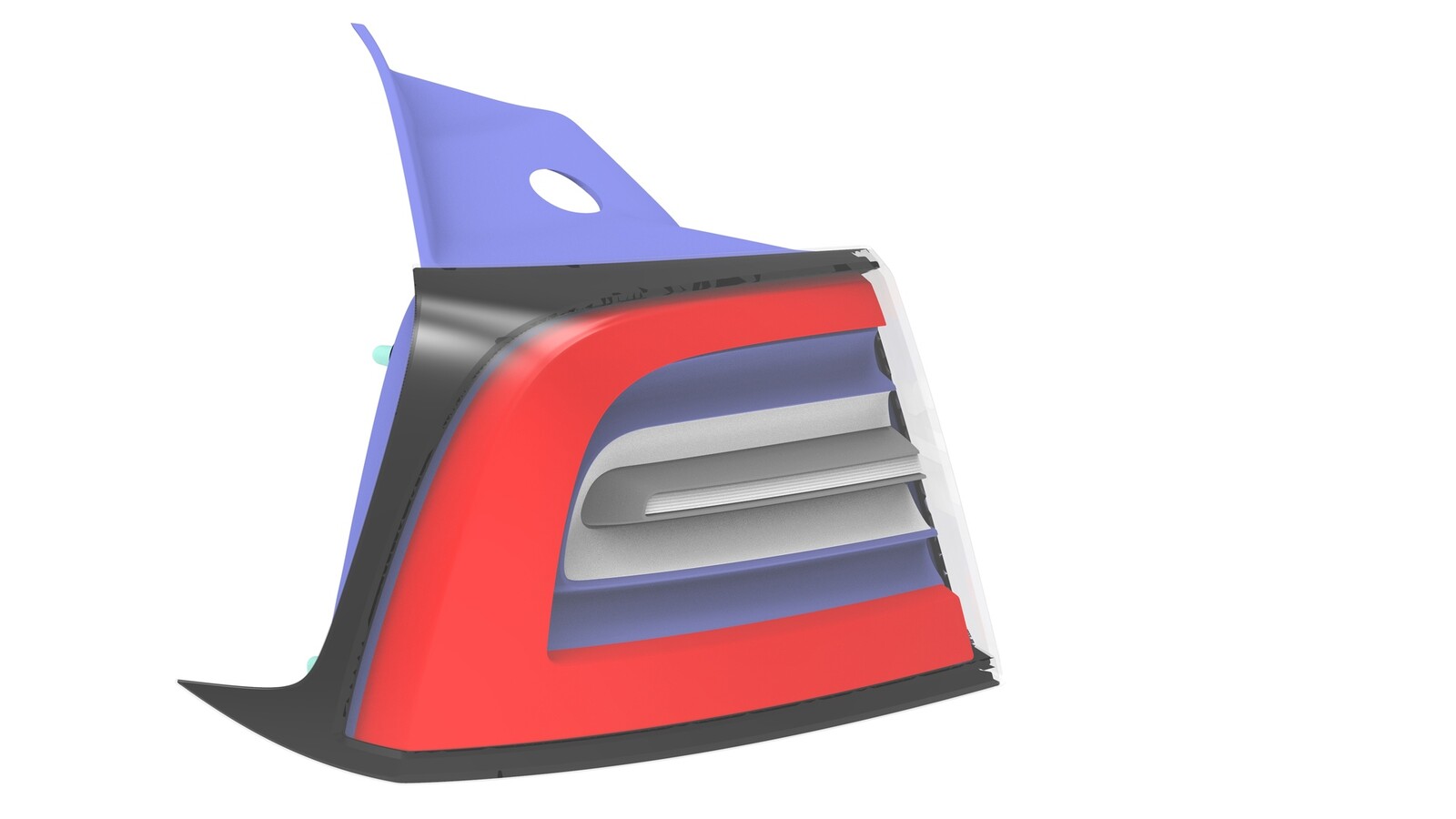

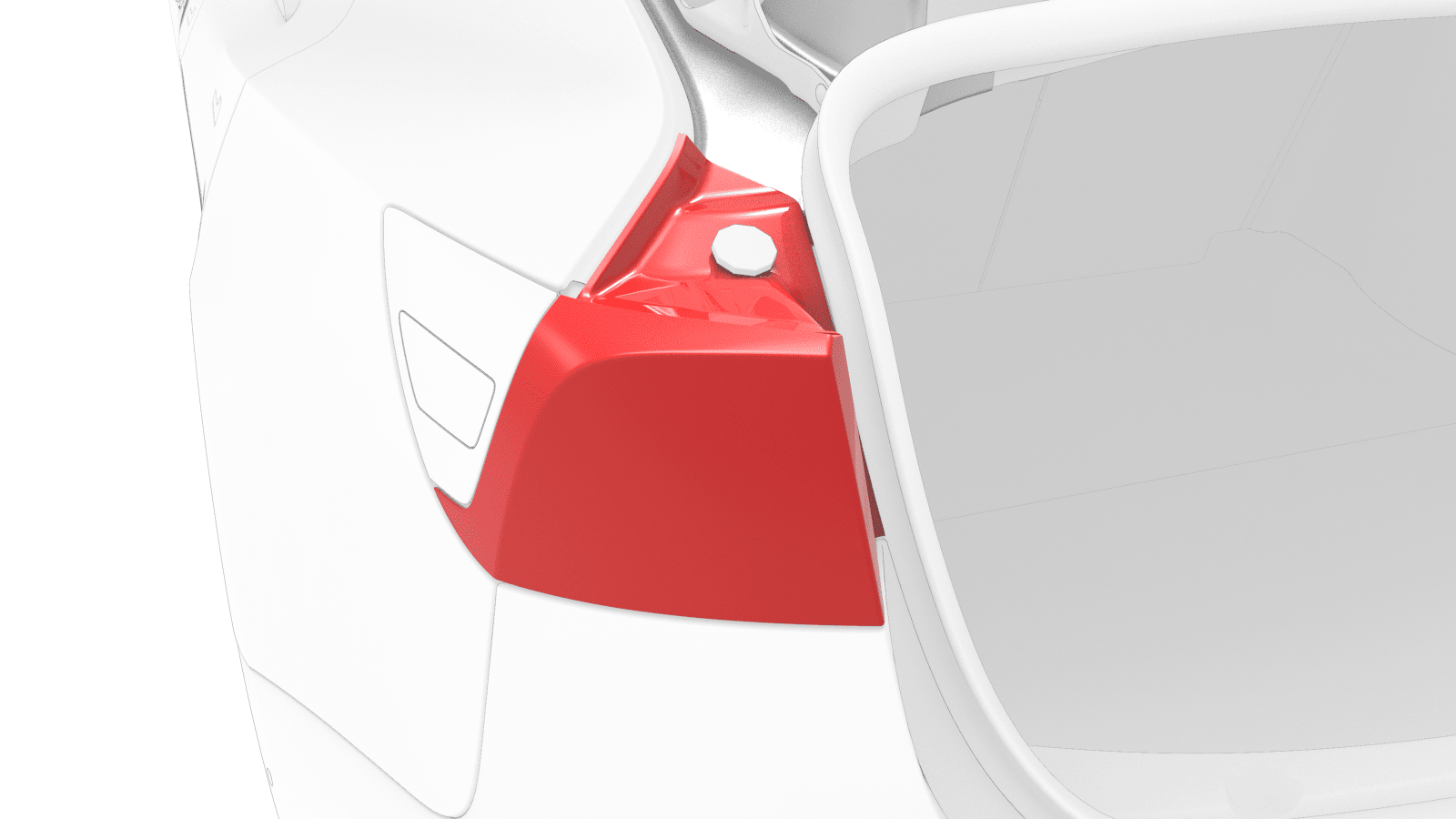

  5. 从车上拆下 LH 尾灯总成。
    提示: 提起行李箱密封圈以便获得更大间隙。
  6. 从车身上拆下索环 (x2) 并弃用。

安装

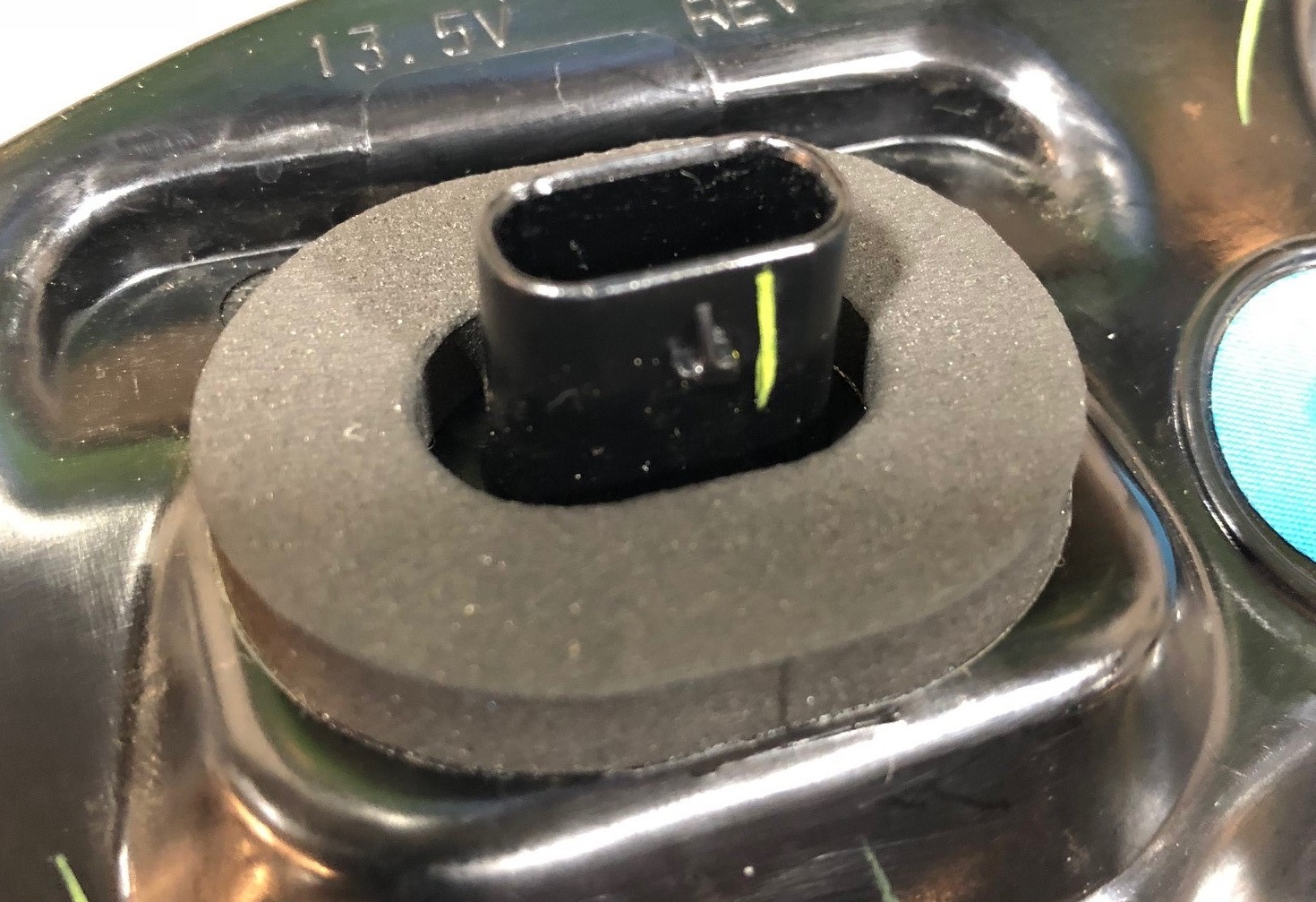

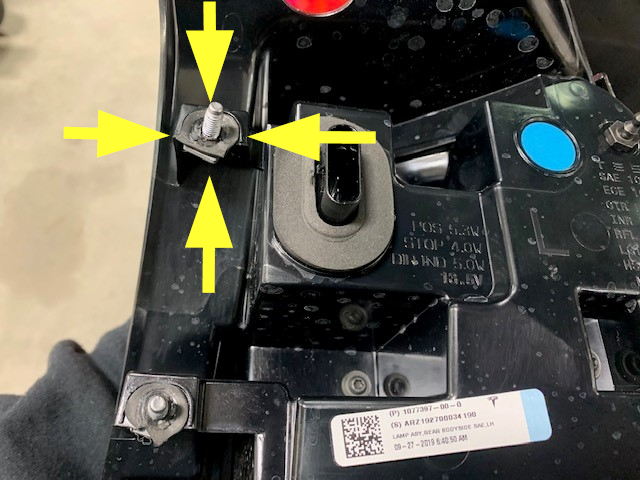

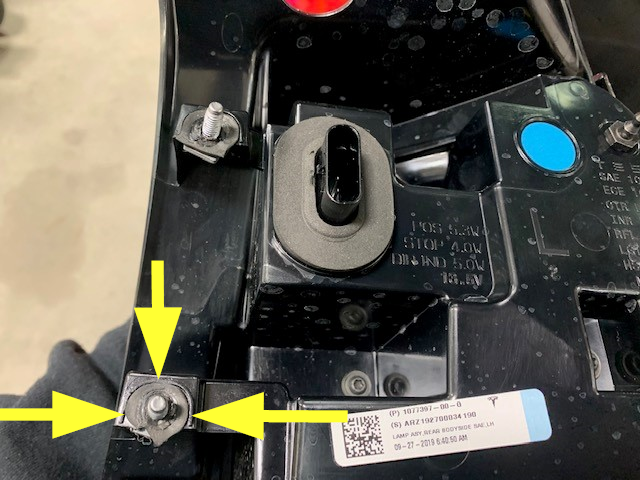

  1. 如果要重新安装同一尾灯,请更换每个尾灯安装螺栓 (x2) 和尾灯电气连接器 (x1) 周围的垫片。
  2. 将新的索环 (x2) 安装到车身中。
  3. 将 LH 尾灯螺柱放在索环中,然后将尾灯安装到车身上。
    Informational PurposesAn informational icon, calling your attention
    将 LH 尾灯上方的行李箱密封圈复位。
  4. 安装将尾灯固定到车辆的螺母 (x2)。
    3.2 Nm (2.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米 12 角深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  5. 将电气线束连接到尾灯连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果连接器上有红色锁片: 将红色锁片按入连接器中以接合连接器锁。
  6. 将行李箱饰板毡毯塞回原位。
  7. 使用缓冲止动块拆卸工具安装 LH 缓冲止动块。
  8. 关闭行李箱。
