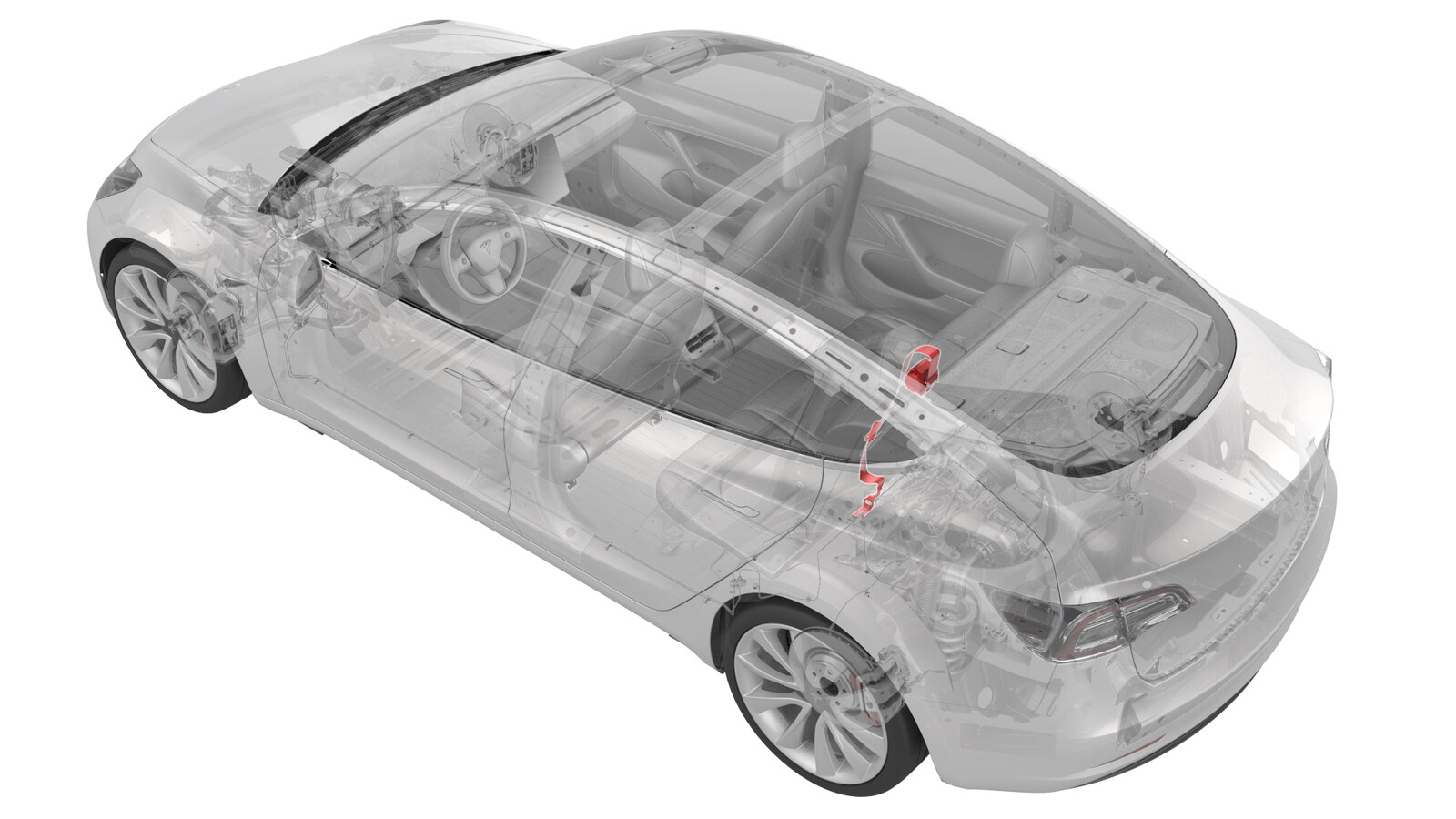

安全带 - 第二排 - 中间（拆卸和更换）

校正代码 20056302 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 安全带 - 第二排 - 中间（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将扶手总成固定到座椅靠背的螺栓
15 Nm (11.1 lbs-ft)
  • 梅花 T45 套筒
 重复使用
将第二排中间座椅安全带固定到座椅靠背框架的螺栓
45 Nm (33.2 lbs-ft)
  • 13 毫米深套筒
  • 13 mm 套筒
 更换

拆卸

  1. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。

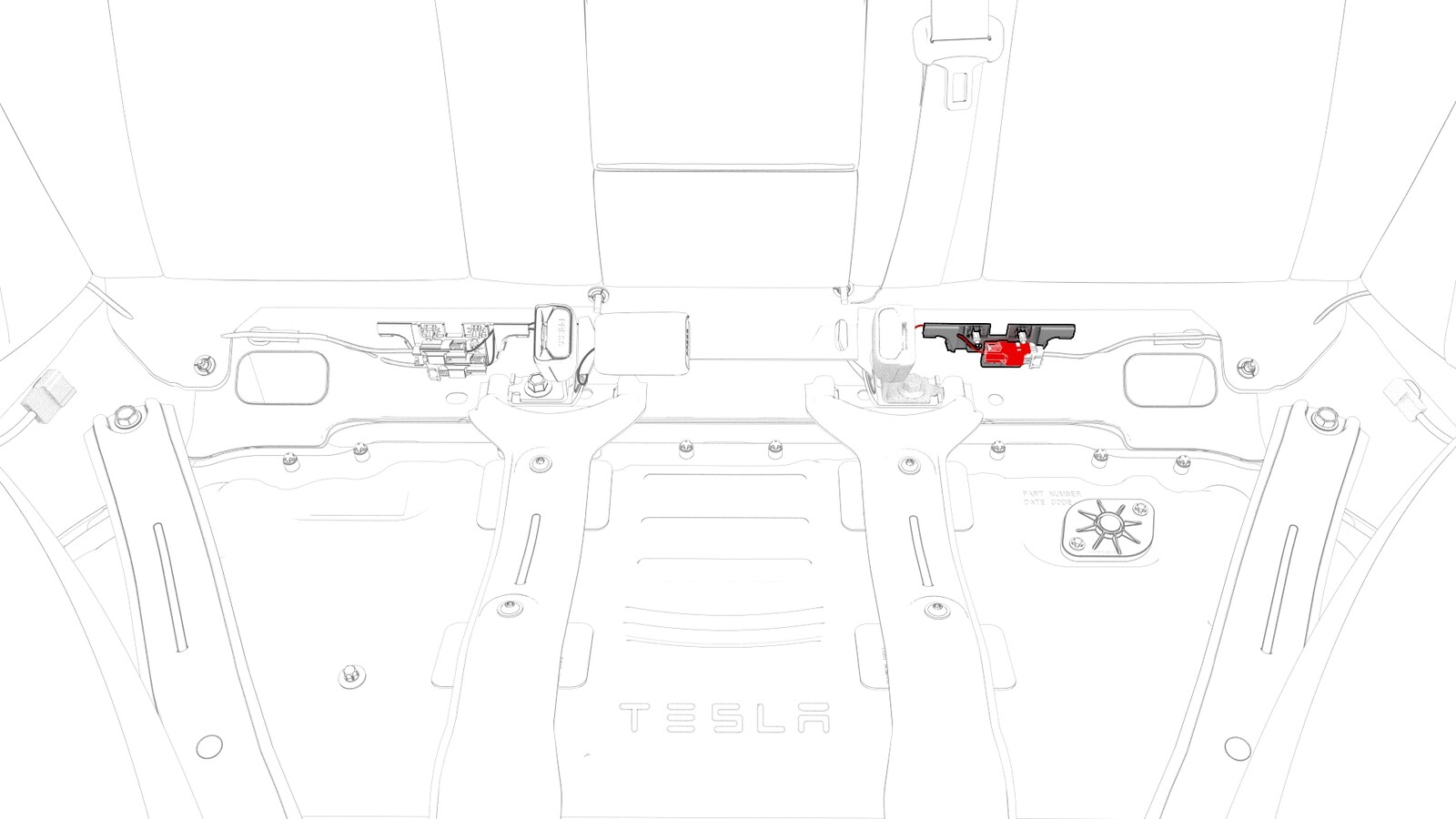

  4. 拆下第二排左侧锁扣。请参阅 安全带锁扣 - 第二排 - LH（拆卸和更换）。
  5. 拆下第二排座椅左侧侧部承梁。请参阅 承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  6. 拆下第二排座椅左侧靠背铰链支架。请参阅 支架 - 铰链 - 座椅靠背 - 第二排 - 左侧（拆卸和更换）。

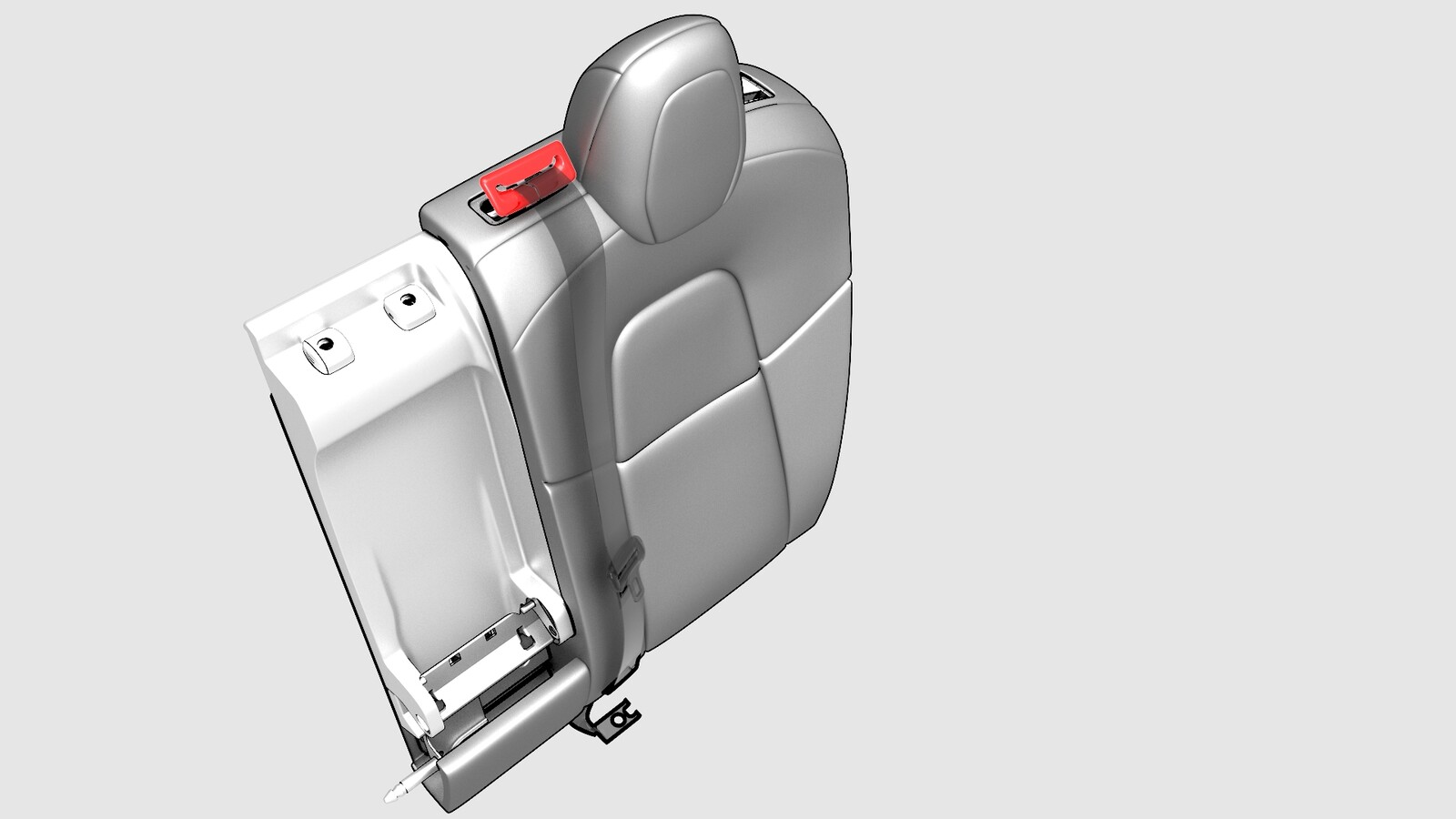

  7. 拆卸将扶手总成固定到座椅靠背的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T45 套筒

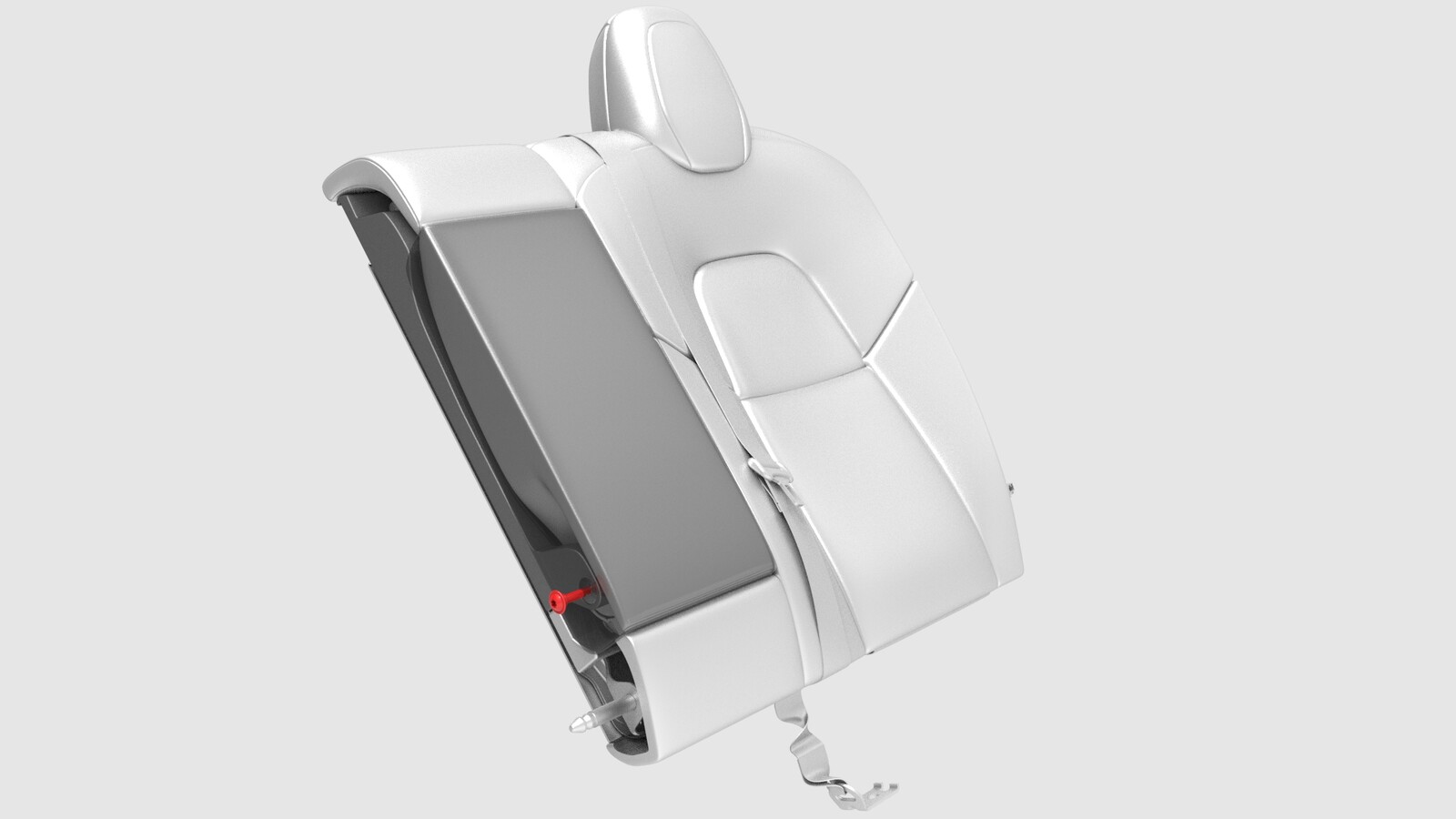

  8. 向前拉动扶手总成右侧，将扶手总成向座椅右侧滑动，然后从座椅靠背上拆下扶手总成。

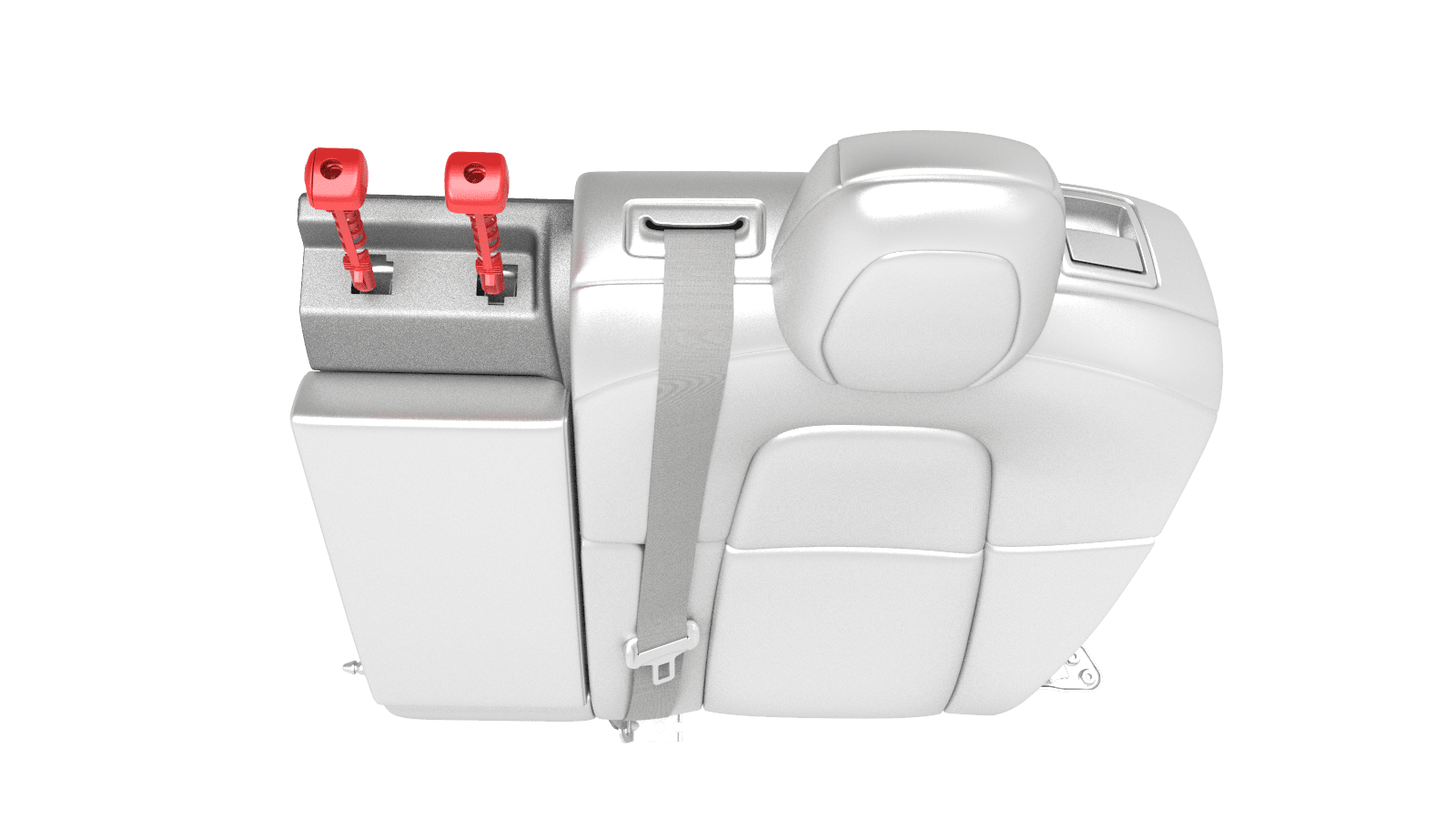

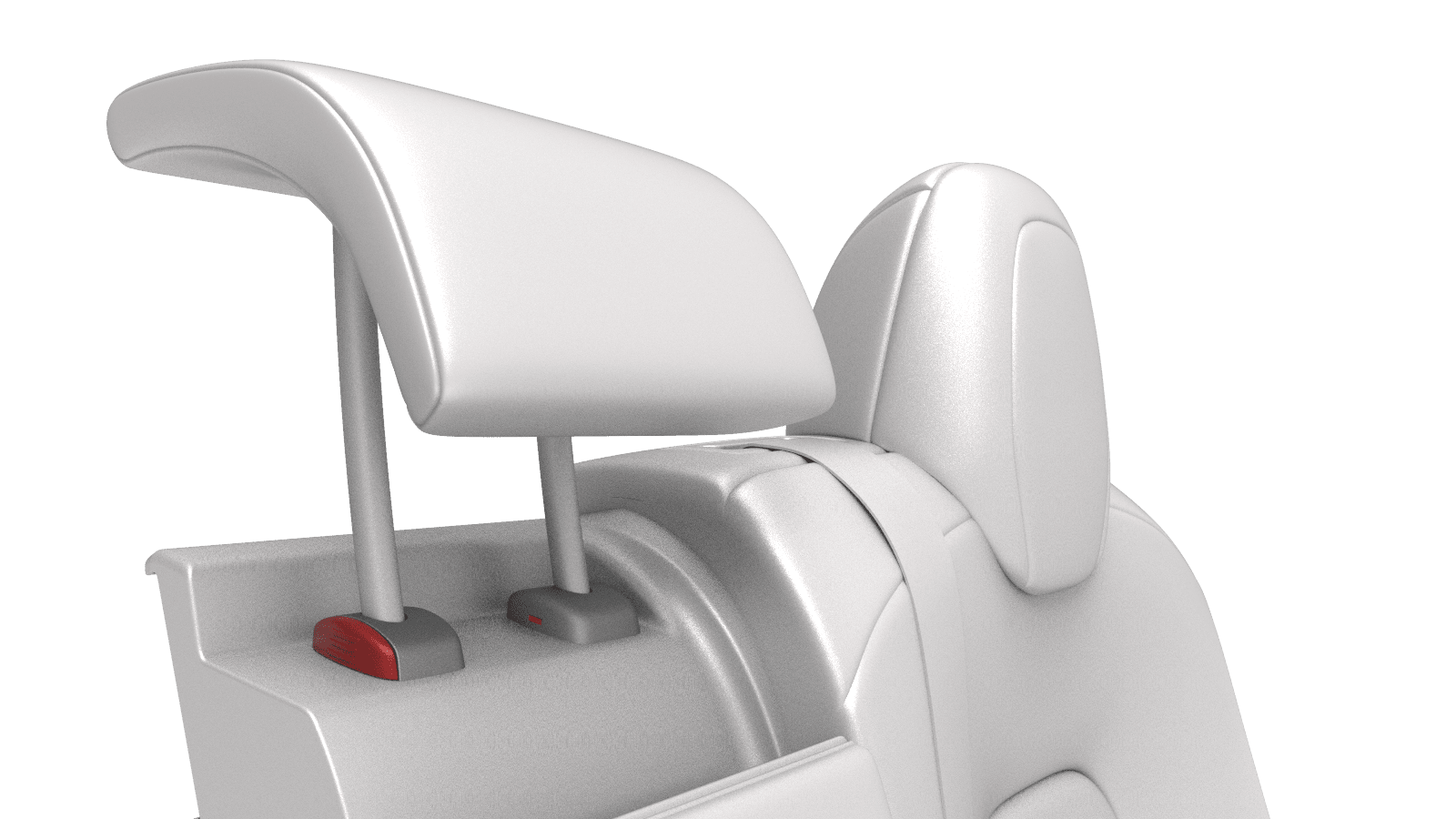

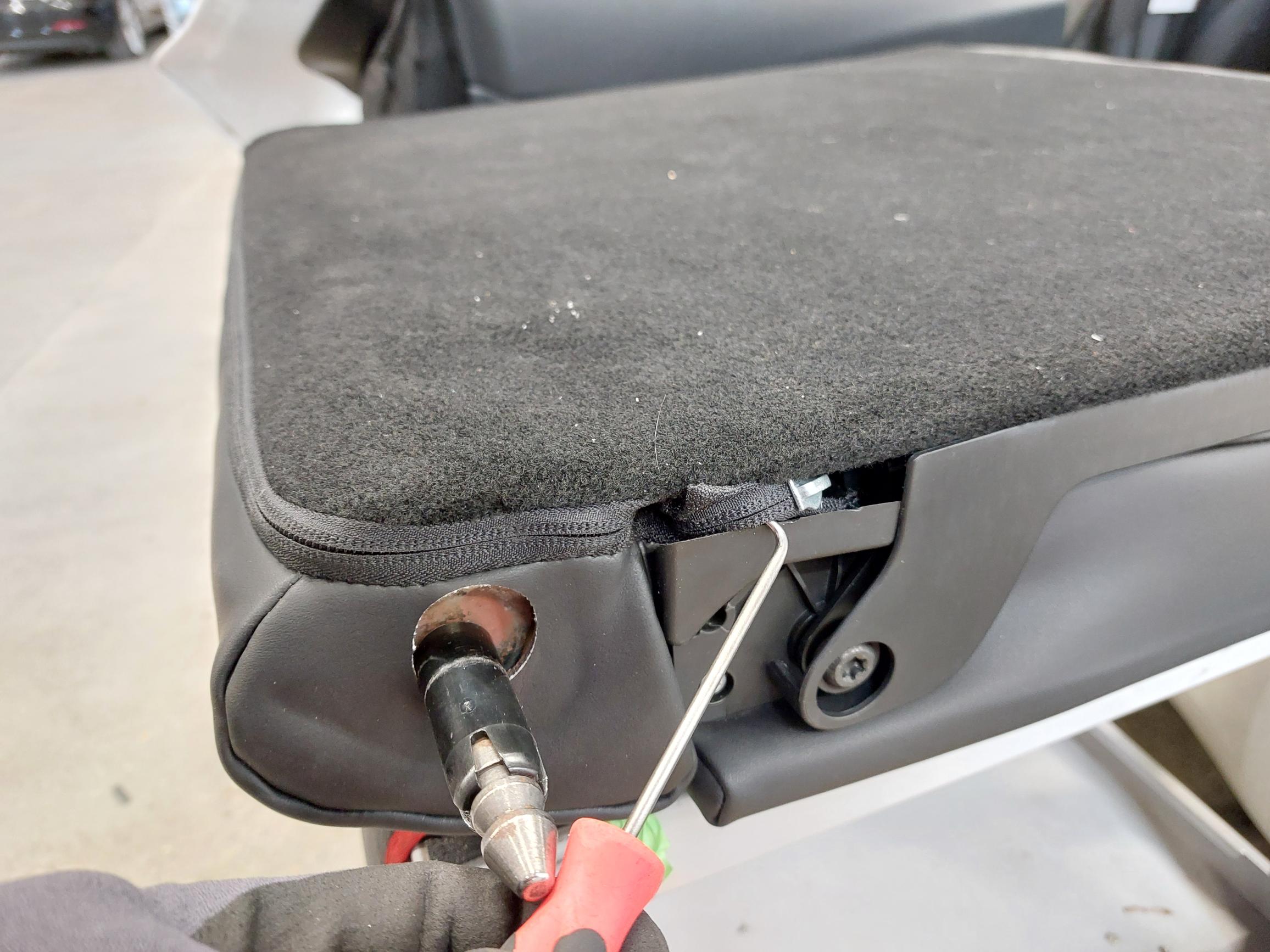

  9. 同时松开 RH 和左侧中央头枕夹，然后向上拉动头枕将其拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    使用袖珍螺丝刀松开左侧头枕夹。
  10. 将头枕夹从座椅上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    使用楔形工具将导锁从座椅上抬起。
  11. 松开夹子 (x2)，然后从杯托位于其中的底座上拆下饰板。
    Informational PurposesAn informational icon, calling your attention
    注
    按压卡子以将其从座椅框架上松开
  12. 拆卸第二排扶手封闭板。请参阅 封闭板 - 扶手 - 第二排（拆卸和更换）。

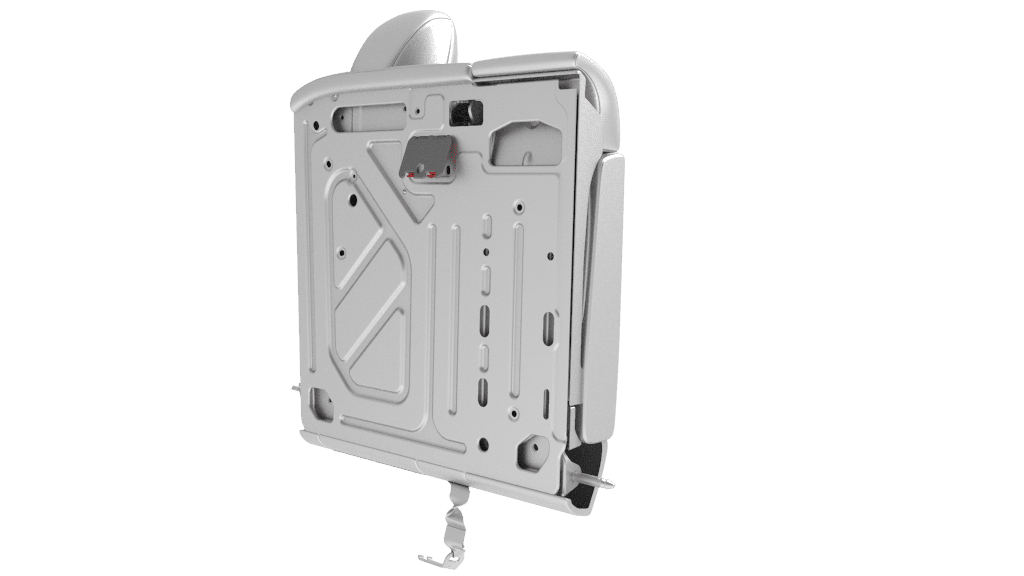

  13. 松开将第二排座椅靠背卡座固定到座椅靠背的夹子 (x2)，然后从座椅靠背上拆下卡座。

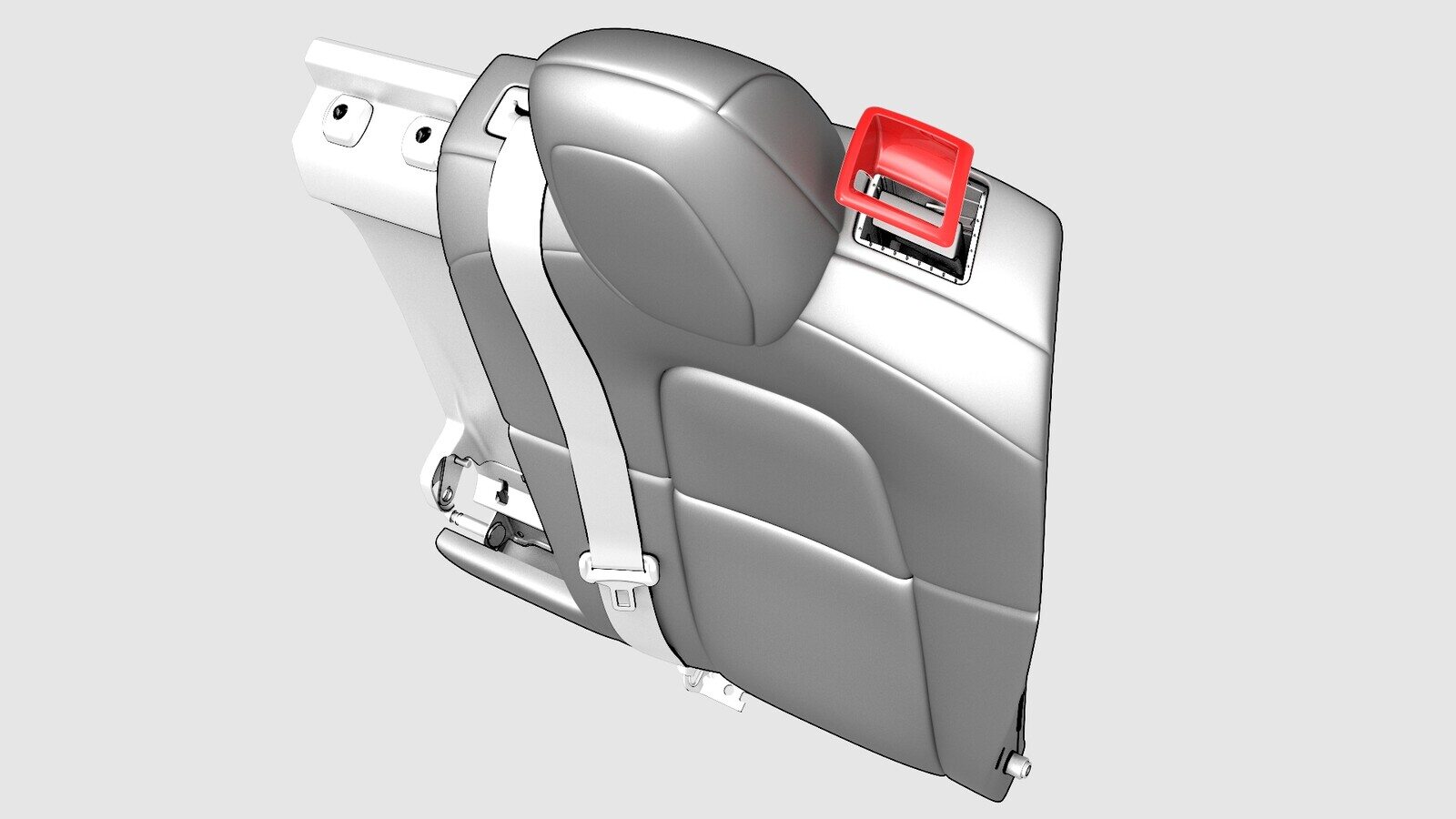

  14. 松开将插锁固定到座椅靠背的夹子 (x2)，然后从座椅靠背上拆下插锁。

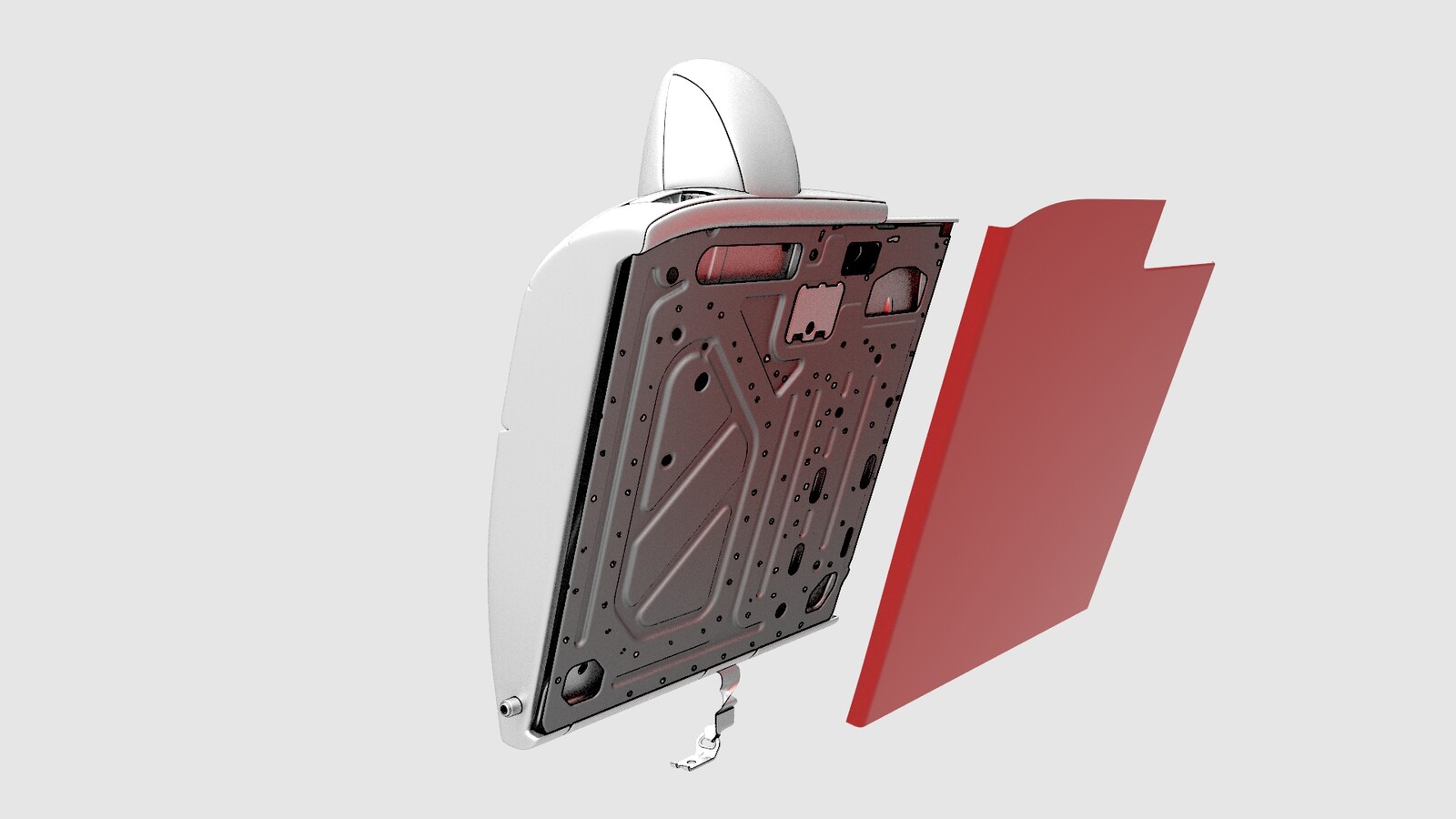

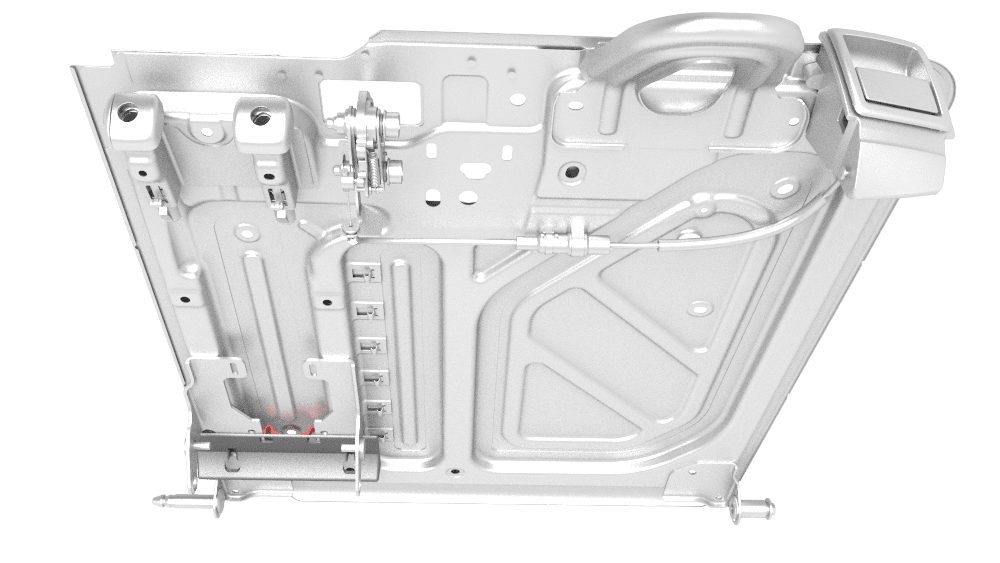

  15. 将第二排座椅靠背软饰板和泡沫从座椅靠背框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    注

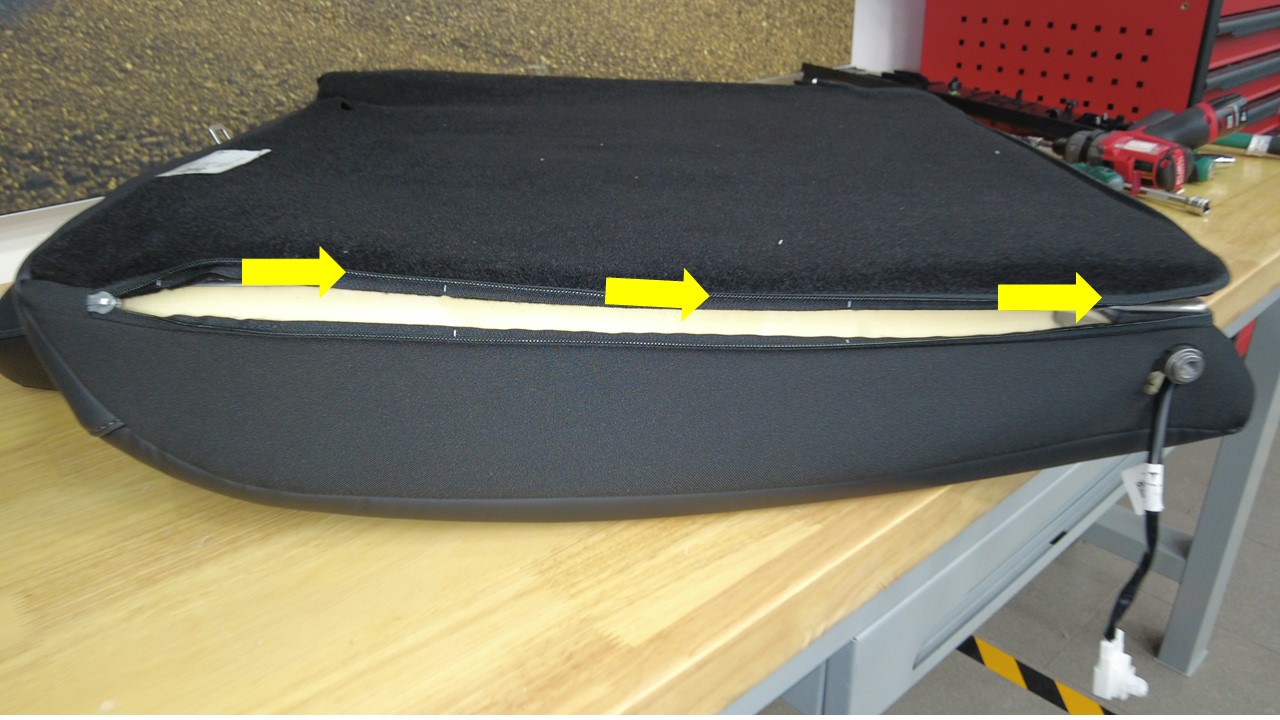

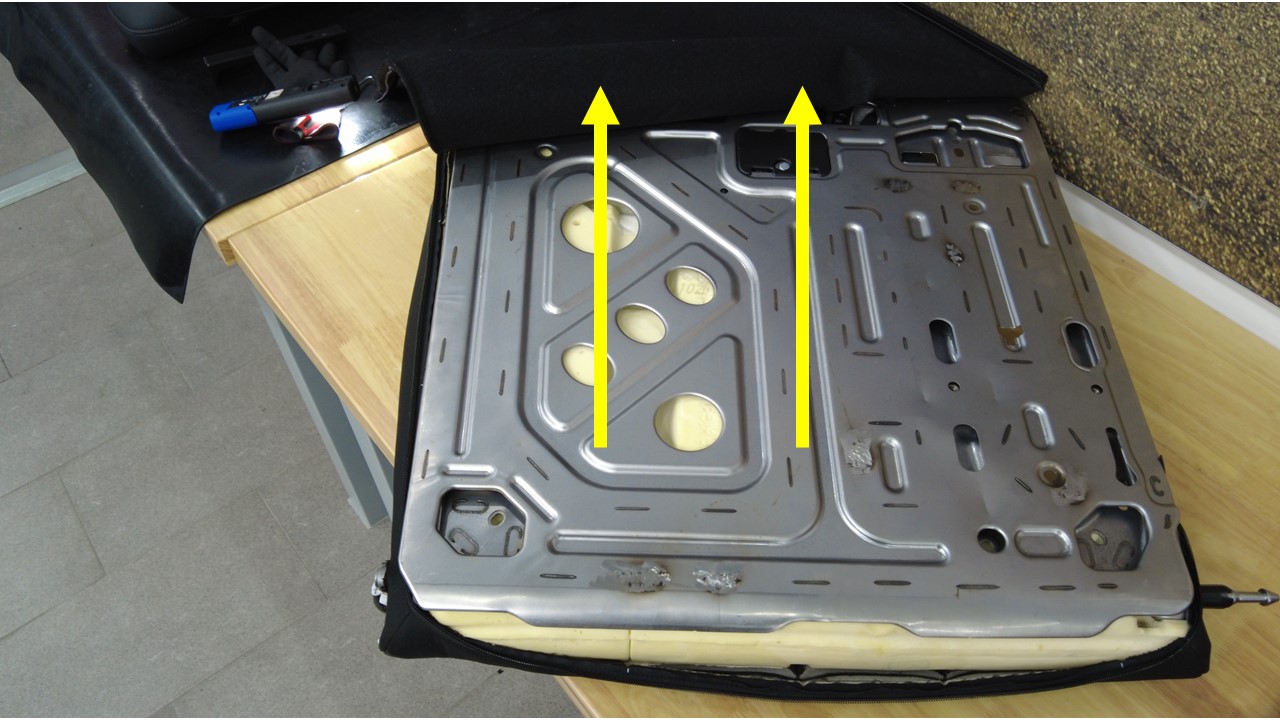

    从底侧分开软靠背饰板，然后从座椅靠背框架上松开泡沫。
  16. 松开将第二排中间座椅靠背插锁支架固定到座椅靠背的夹子 (x2)，然后从座椅靠背上拆下插锁支架。

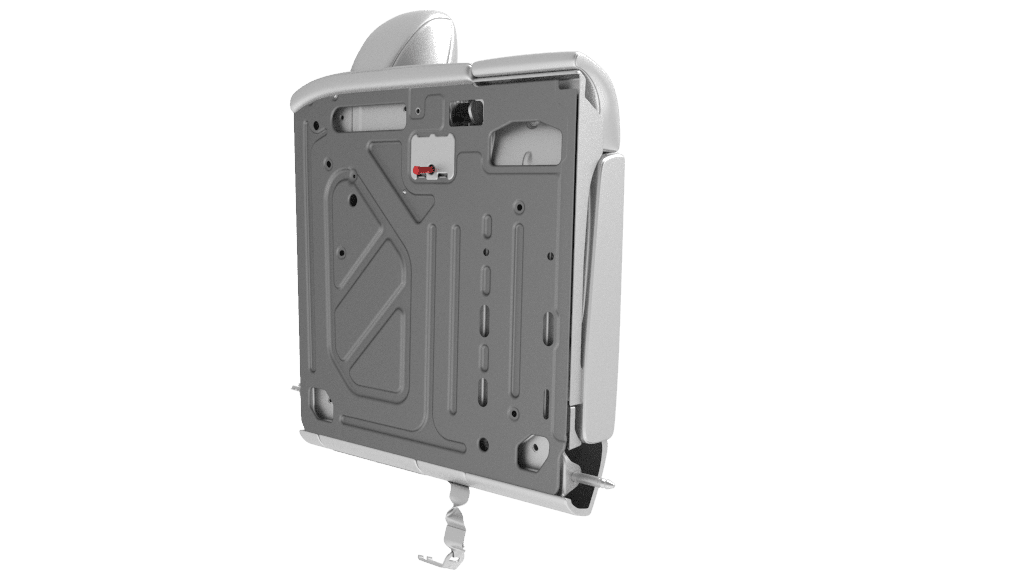

  17. 松开将饰板螺栓盖固定到座椅靠背框架的卡子（2 个），然后从座椅靠背上拆下螺栓盖。

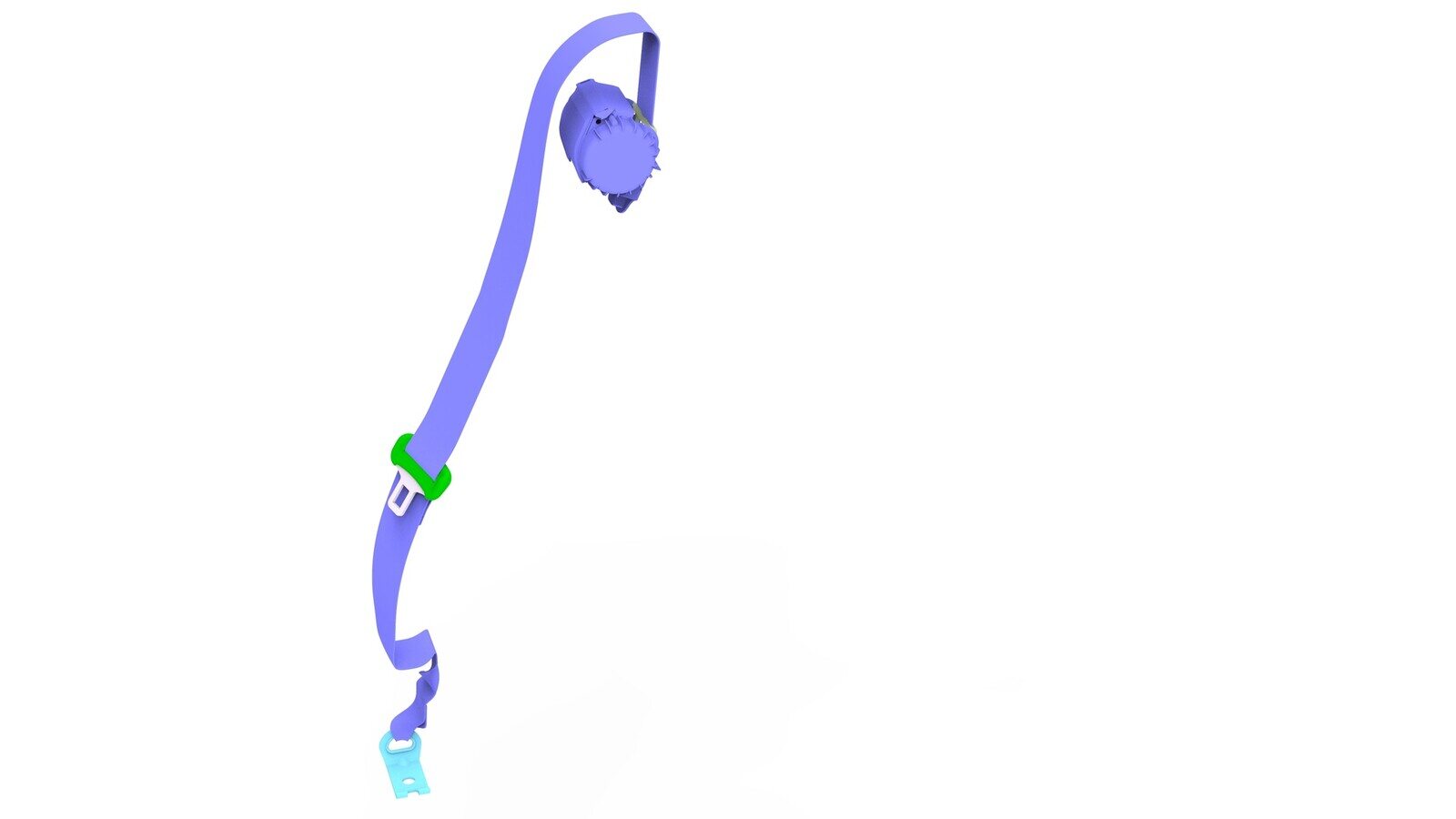

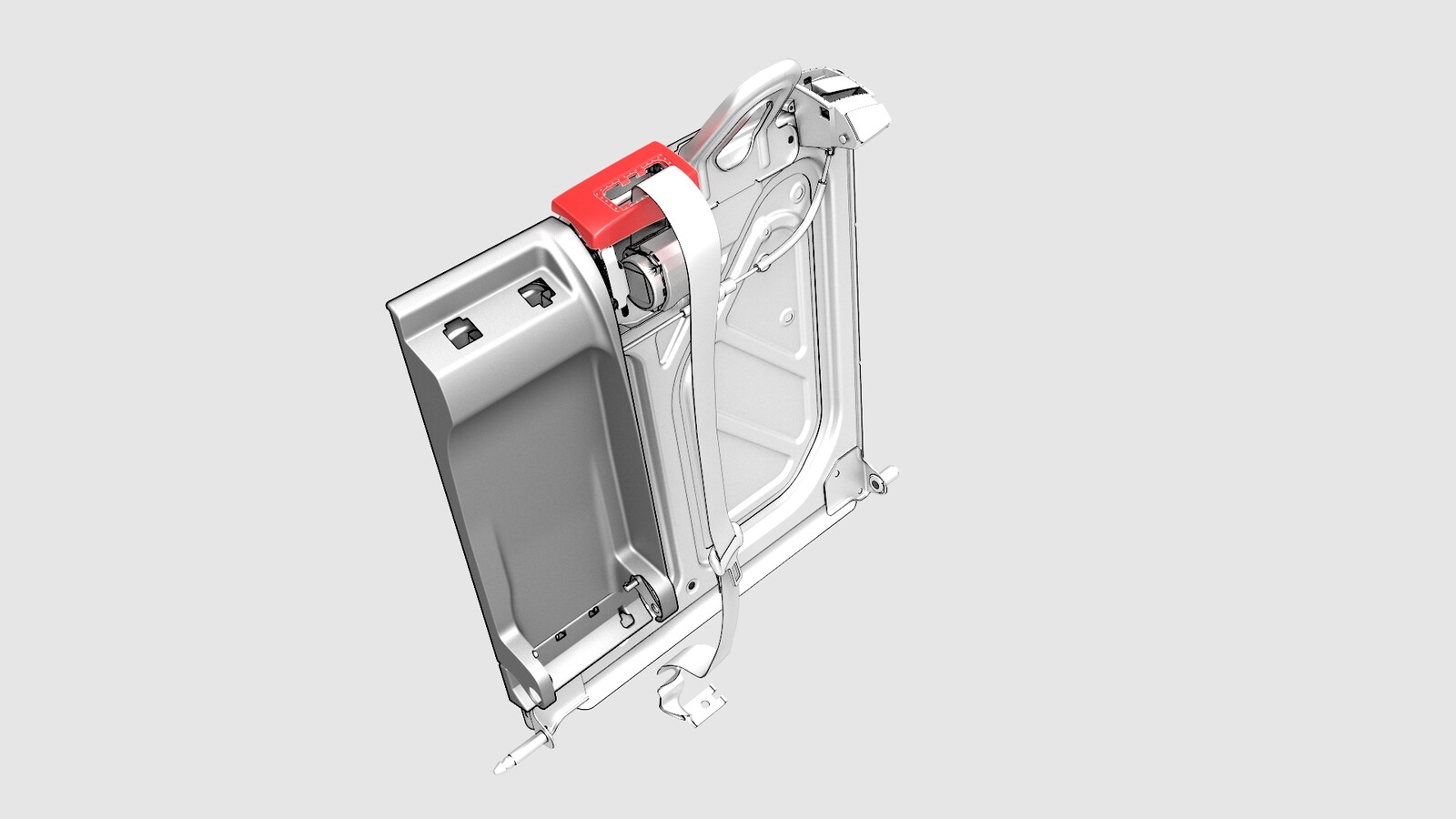

  18. 拆下并弃用将第二排中间座椅安全带固定到座椅靠背框架的螺栓，然后将座椅安全带从座椅靠背框架上拆下。
    45 Nm (33.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒
    • 13 mm 套筒

安装

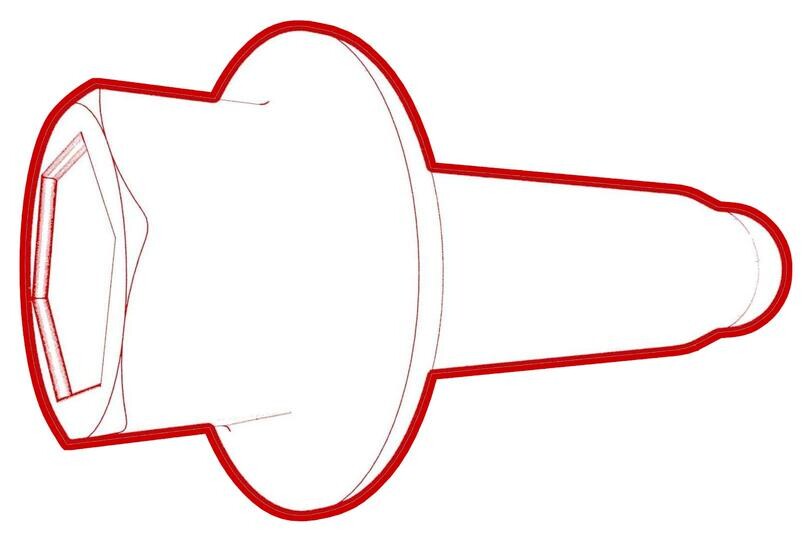

  1. 将第二排中间座椅安全带安装到座椅靠背框架，然后安装一个新的螺栓，将座椅安全带固定到座椅靠背框架上。
    45 Nm (33.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒
    • 13 mm 套筒
  2. 将饰板螺栓盖安装到座椅靠背框架上，然后紧固将螺栓盖固定到座椅靠背的卡子（2 个）。
  3. 将第二排中间座椅靠背插锁支架安装到座椅靠背上，然后紧固将插锁支架固定到座椅靠背的夹子 (x2) 和推拉式夹。
  4. 将第二排座椅靠背软饰板和泡沫安装到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention
    注

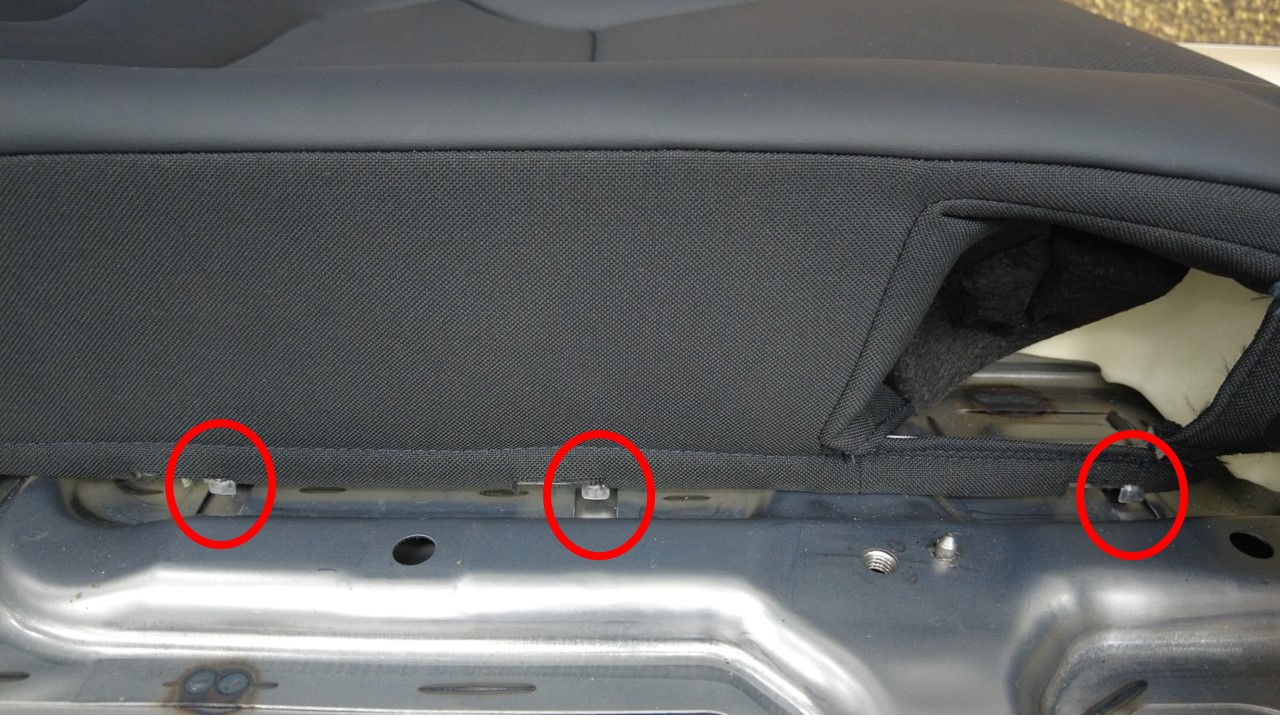

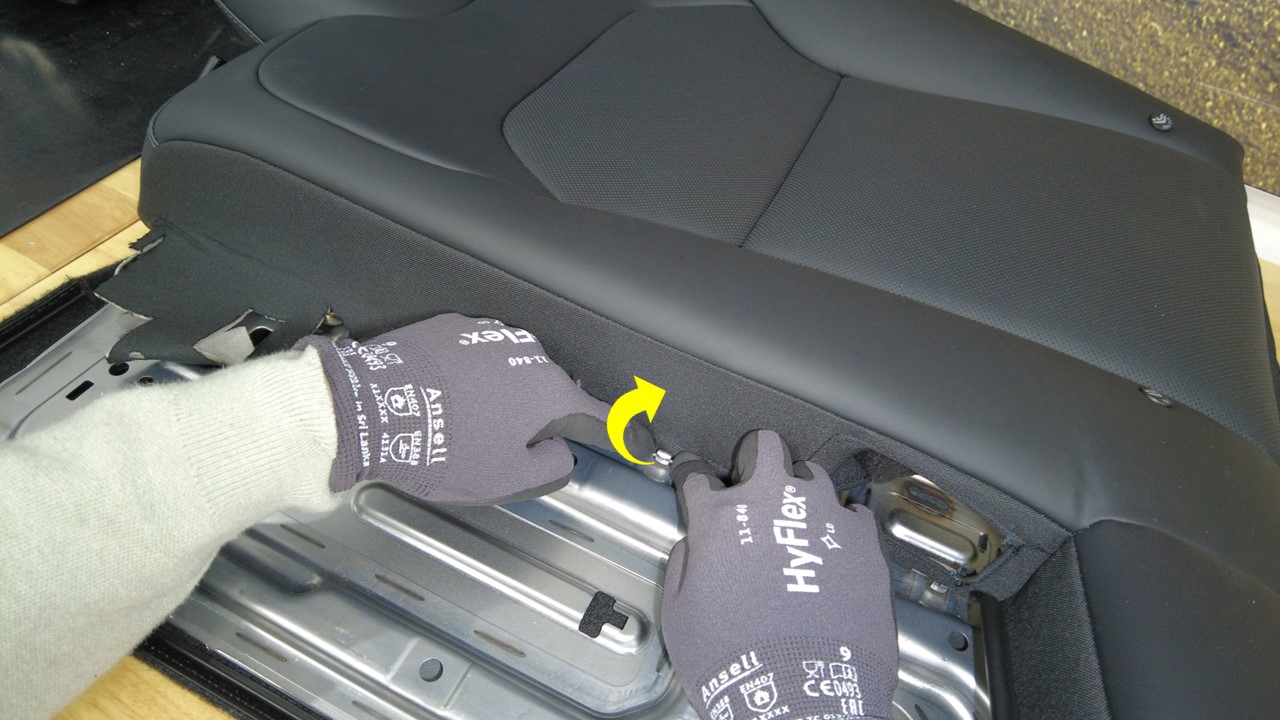

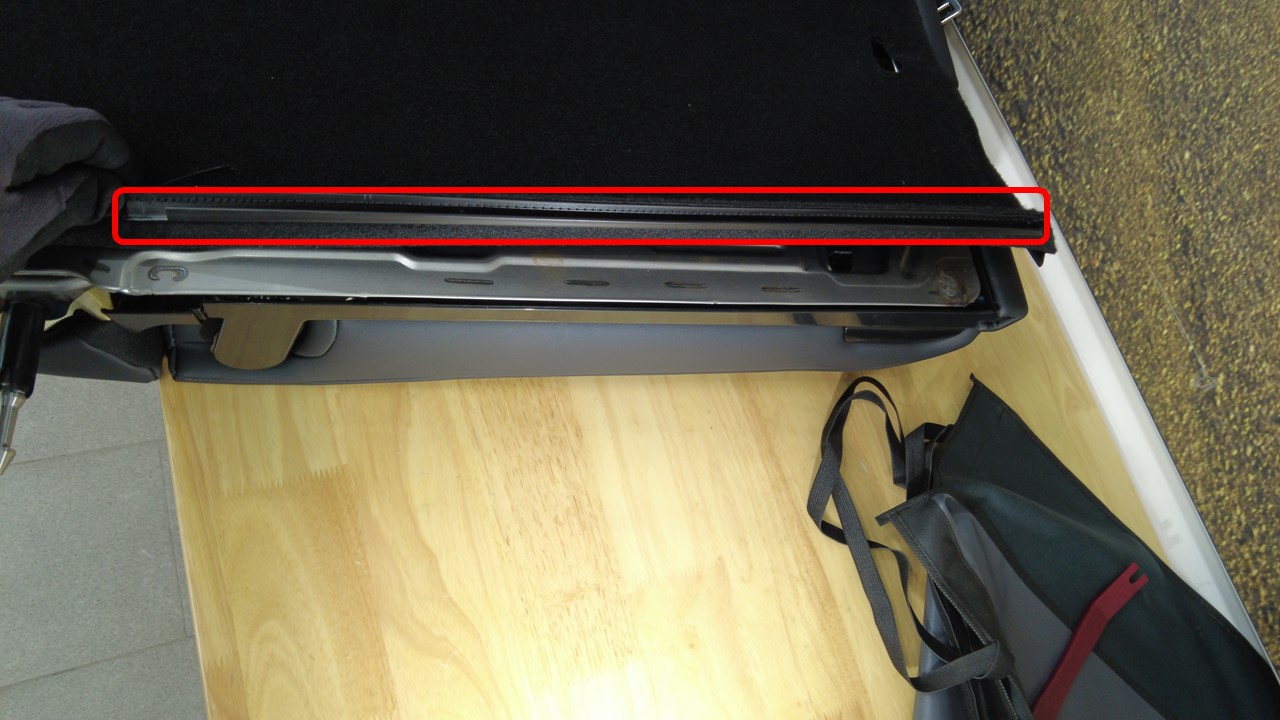

    将泡沫安装到座椅靠背框架上，然后将软靠背饰板安装到底侧。
  5. 将插锁安装到座椅靠背上，然后紧固将插锁固定到座椅靠背的夹子 (x2)。
  6. 将第二排座椅靠背边框安装到座椅靠背上，然后紧固将边框固定到座椅靠背的卡子（2 个）。
  7. 安装第二排扶手封闭板。请参阅 封闭板 - 扶手 - 第二排（拆卸和更换）。
  8. 将饰板安装到杯托所在的底座上，然后紧固将饰板固定到底座的夹子 (x2)。
  9. 将头枕夹安装到座椅。
  10. 安装左右中间头枕，然后紧固将左右中间头枕固定到第二排座椅靠背的卡子。
  11. 将扶手总成安装到第二排座椅靠背上，朝座椅左侧滑动扶手总成，并将扶手总成右侧向后推。
  12. 安装将扶手总成固定到座椅靠背的螺栓。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T45 套筒
  13. 安装第二排座椅左侧靠背铰链支架。请参阅 支架 - 铰链 - 座椅靠背 - 第二排 - 左侧（拆卸和更换）。
  14. 安装第二排座椅左侧侧部承梁。请参阅 承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  15. 本视频展示了如何将第二排左侧座椅锁扣正确叠加到第二排中间座椅安全带锚固件上：
  16. 将第二排中间座椅安全带锚固件放置到第二排左侧高压电池仓内侧纵梁上，安全带置于右侧。

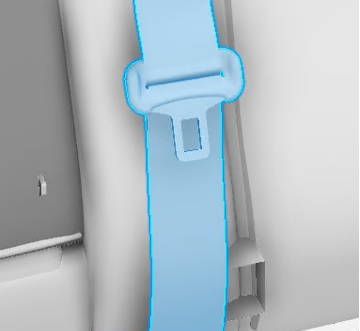

  17. 确保安全带未扭曲，并平放在第二排座椅靠背上。
  18. 将第二排左侧座椅锁扣支架导销插入第二排左侧高压电池仓内侧纵梁孔中，然后将支架向下转到锚固件上，将导销对准锚固件上的槽口。

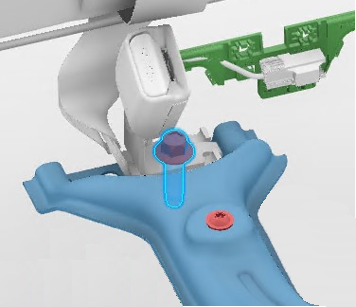

  19. 安装一个新螺栓，将座椅锁扣支架、座椅安全带锚固件和高压电池仓内侧纵梁固定到车身上。
    40 Nm (29.5 lbs-ft)

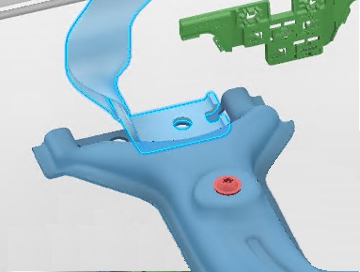

  20. 验证叠加情况。
    标注 描述
    1 顶部的第二排左侧锁扣
    2 第二排中间座椅安全带锚固件
    3 底部左侧高压电池仓内侧纵梁

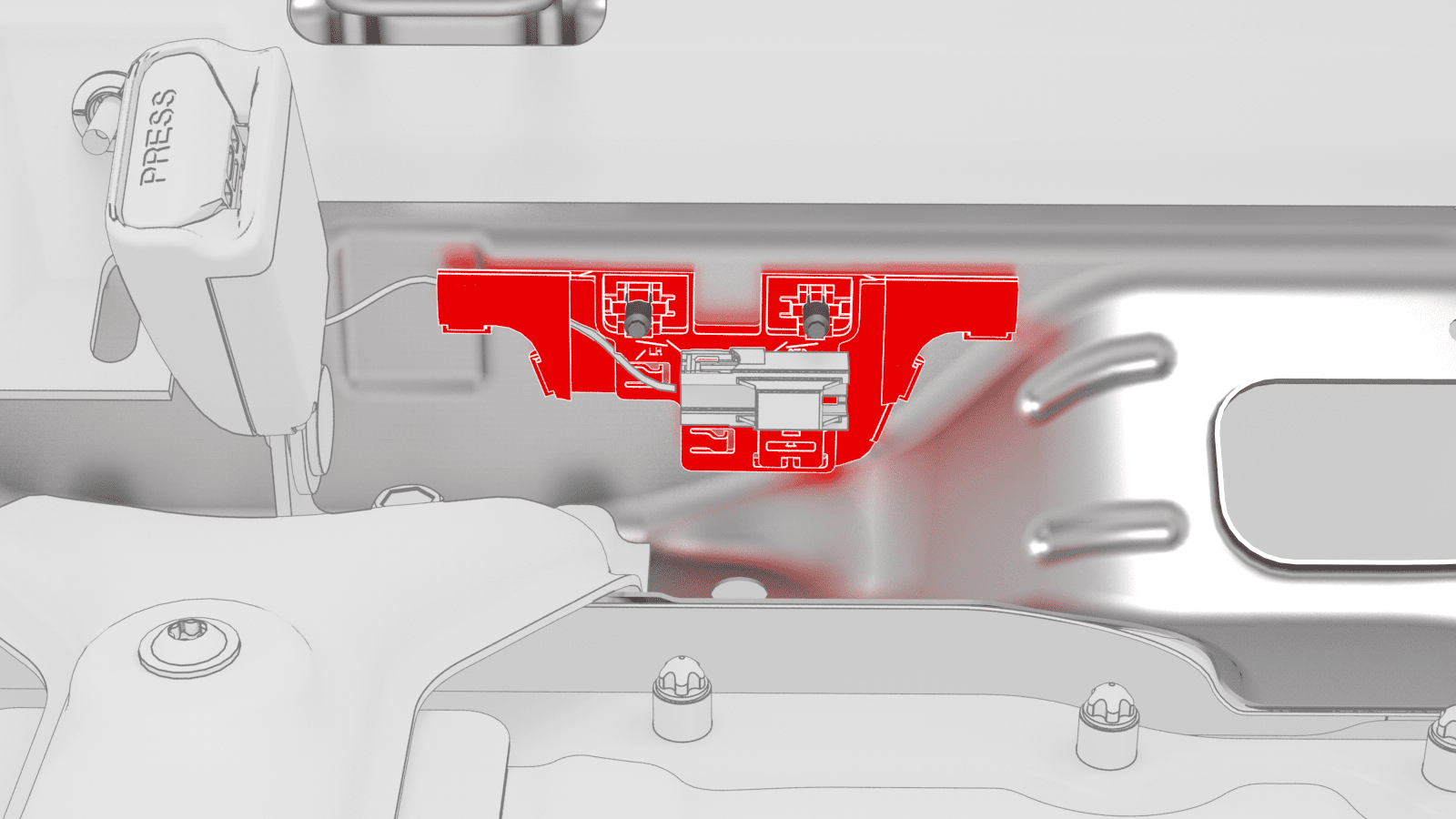

  21. 安装将电气连接器内螺纹接头侧固定到车身螺柱的塑料支架。

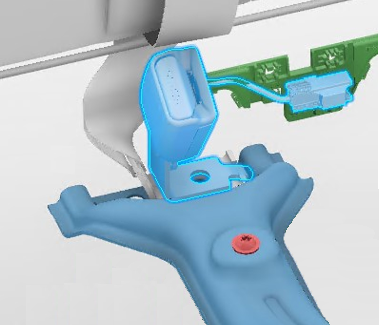

  22. 将电气线束连接至左侧后座椅安全带锁扣连接器。
  23. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  24. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  25. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
