Breathers - HV Battery (Remove and Replace)

校正代码 16102302 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 拆下中间流线型护板。请参阅Panel - Aero Shield - Rear (Remove and Replace)。
  2. 松开将冷却液软管固定到 LH 剪力板的枞树夹。

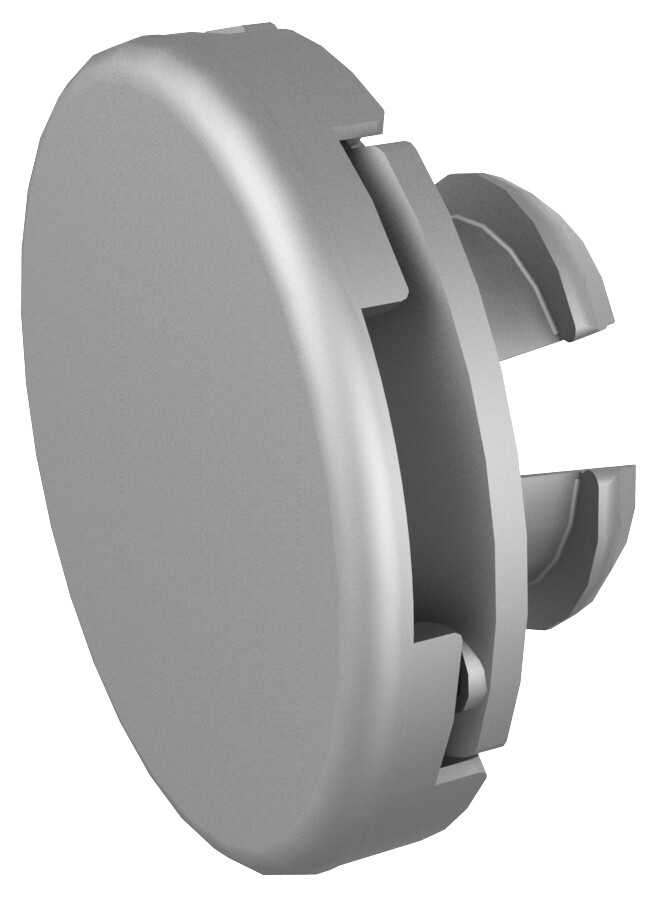

  3. 拆下并弃用 LH 高压电池通风罩总成中的高压电池通风口。
  4. 松开将冷却液软管固定到 RH 剪力板的枞树夹。
  5. 拆下并弃用 RH 高压电池通风罩总成中的高压电池通风口。

安装

  1. 使用异丙醇 (IPA) 湿巾清理通风口的安装孔。
  2. 将新的高压电池通风口安装到 LH 高压电池通风罩总成中。
    Informational PurposesAn informational icon, calling your attention
    注
    下压通风口中央处，然后下压 3 点，在通风口上形成一个三角形状，确保高压电池通风口彻底入位。
  3. 在多个位置向高压电池通风口施加侧方压力，验证其已固定在 LH 高压电池通风罩内。
  4. 紧固将冷却液软管固定到 LH 剪力板的枞树夹。
  5. 将新的高压电池通风口安装到 RH 高压电池通风罩总成中。
    Informational PurposesAn informational icon, calling your attention
    注
    下压通风口中央处，然后下压 3 点，在通风口上形成一个三角形状，确保高压电池通风口彻底入位。
  6. 在多个位置向高压电池通风口施加侧方压力，验证其已固定在 RH 高压电池通风罩内。
  7. 拧紧将冷却液软管固定到 RH 剪力板的枞树夹。
  8. 安装中间流线型护板。请参阅Panel - Aero Shield - Rear (Remove and Replace)。
