天线 - eCall（右侧驱动）（拆卸和更换）

校正代码 21341012 1.74 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

注
本程序适用于 2020 年 10 月 5 日之前制造的车辆。对于 2020 年 10 月 5 日或之后制造的车辆，eCall 天线会使用 LH MIMO 天线单元中的蜂窝网络天线。有关“拆卸和更换”说明，请参阅天线 - 多输入多输出 (MIMO) - LH（拆卸和更换）。
  1. 拆下座舱进气槽总成。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  2. 拆下 A 柱 LH 和 RH 下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  3. 拆下 A 柱 LH 和 RH 上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  4. 拆下 RH 脚部空间进气槽。请参阅风管 - 脚部空间 - 右侧（右侧驾驶）（拆卸和更换）。
  5. 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  6. 拆下中控台。请参阅中控台（拆卸和安装）。
  7. 拆下手套箱。请参阅手套箱 - 不带膝部气囊（拆卸和更换）。
  8. 拆下 LH 脚部空间进气槽。请参阅风管 - 脚部空间 - 左侧（右侧驱动）（拆卸和更换）。
  9. 松开将 RH 气波槽固定到横梁的夹子，然后从横梁上拆下气波槽。
  10. 拆下方向盘。请参阅方向盘（拆卸和安装）。
  11. 拆下转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  12. 拆下触摸屏。请参阅触摸屏（拆卸和更换）。
  13. 拆下 RH 前部通风口。请参阅通风口 - 前 - RH（拆卸和更换）。
  14. 拆下 LH 前部通风口。请参阅通风口 - 前 - 左侧（拆卸和更换）。
  15. 拆下 LH 和 RH 前围板扬声器。请参阅扬声器 - 前围板 - 左侧（拆卸和更换）。
  16. 拆下中部前围板扬声器。请参阅扬声器 - 前围板 - 中间（拆卸和更换）。
  17. 拆下前围板高频扬声器。请参阅扬声器 - 前围板（拆卸和更换）。
  18. 断开副驾位安全气囊连接器。

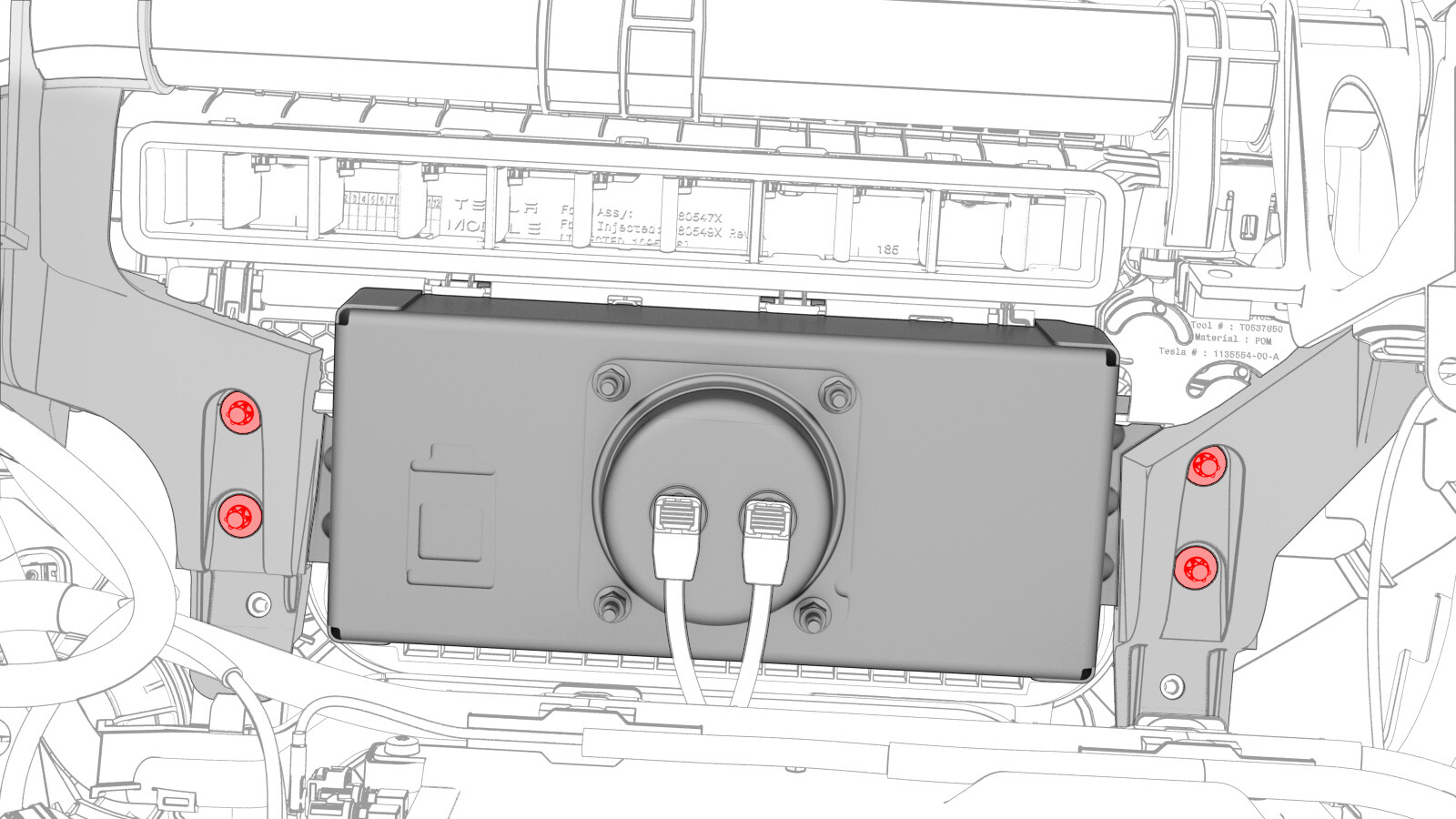

  19. 拆下将副驾位气囊固定到横梁的螺栓 (x4)。
    8 Nm (5.9 lbs-ft)
  20. 在副驾位气囊处，拆下将仪表板支架固定到横梁的螺钉 (x2)。
    2.3 Nm (1.7 lbs-ft)
  21. 拆下将仪表板支架固定到横梁的螺钉 (x10)。
    2.3 Nm (1.7 lbs-ft)
  22. 从横梁上轻轻拆下仪表板支架，以便操作 e-call 天线。
  23. 断开电气连接器与 eCall 天线的连接。

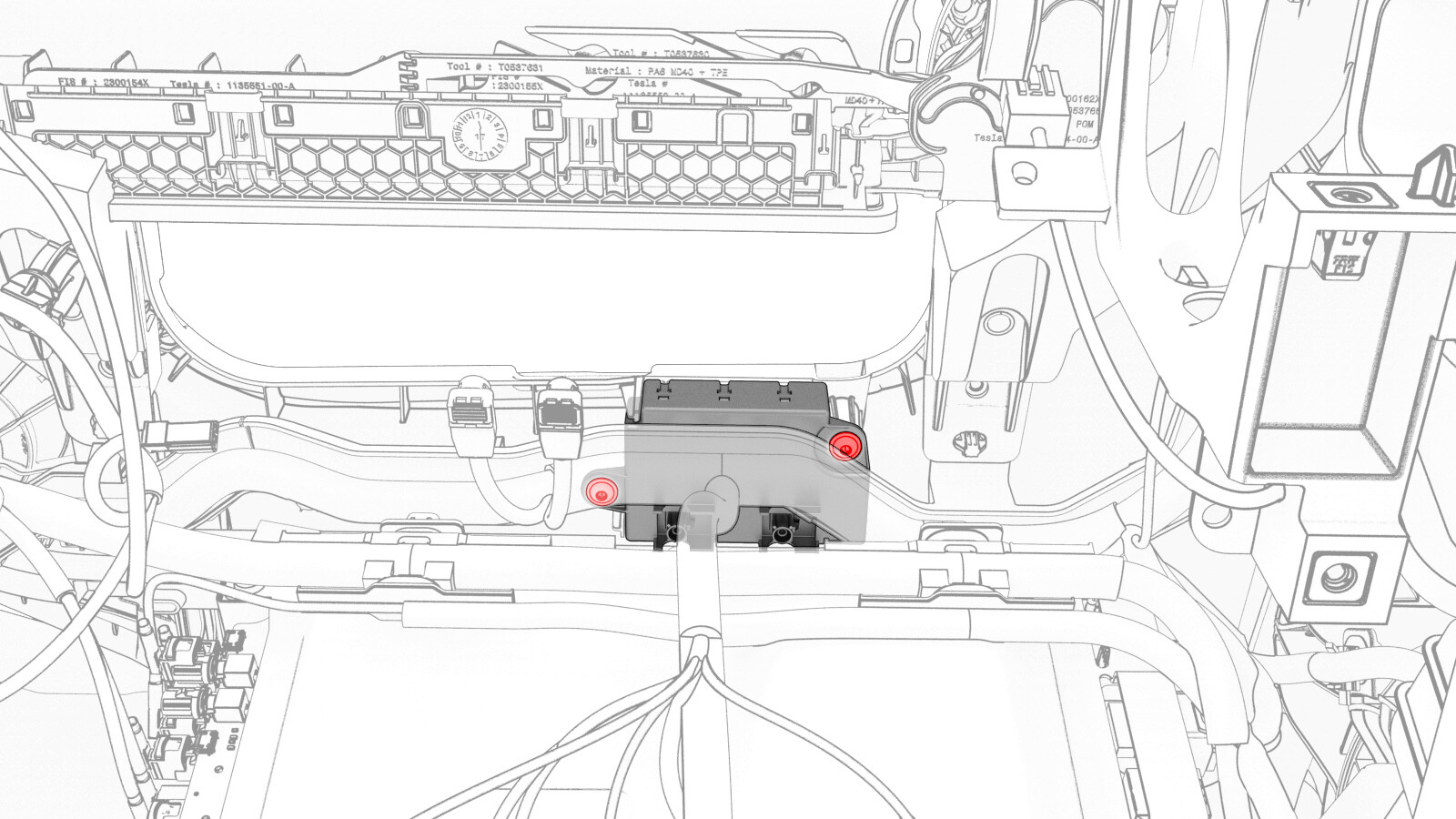

  24. 拆下将 eCall 天线固定到车辆的螺钉 (x2)（扭矩为 2.7 Nm），然后从车上拆下 eCall 天线总成。

安装

安装程序与拆卸程序相反。
