线束 - 正前方（左侧驾驶）（拆卸和更换）

校正代码 17100702 4.02 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-04-29: 更正了将减震塔支架固定到车辆的螺栓的扭矩值。
  • 2023 年 8 月 25 日：更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 6 月 21 日：添加了检查制动踏板触感并根据需要为制动器放气的说明。
  • 2023 年 3 月 21 日：修订了程序

拆卸

  1. 打开所有四个车门，降下所有四个车窗。
  2. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - 左侧（释放）

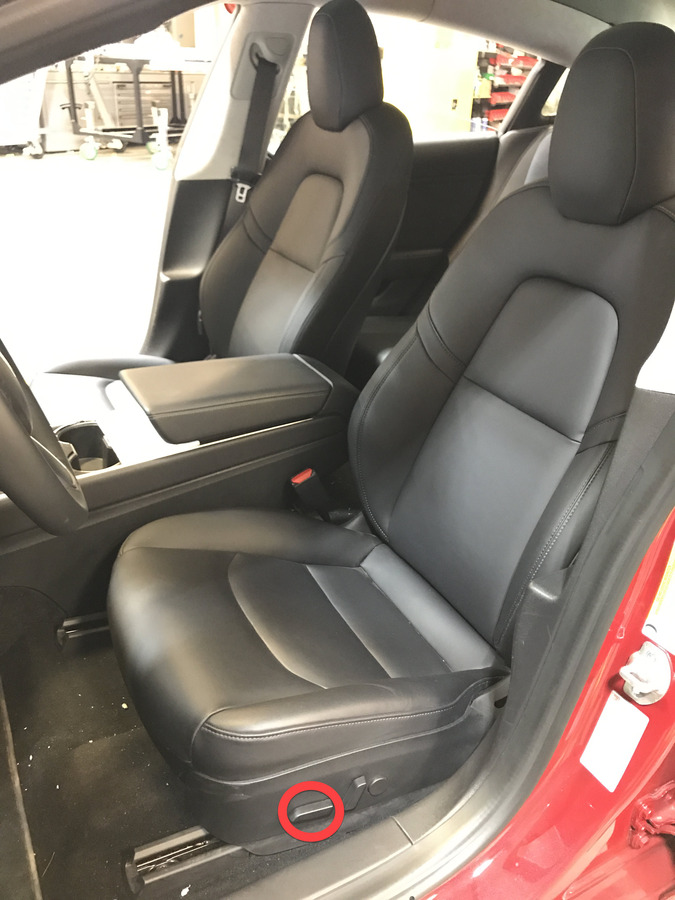

  3. 前移 LH 前座椅
  4. 将 RH 前座椅向前移动

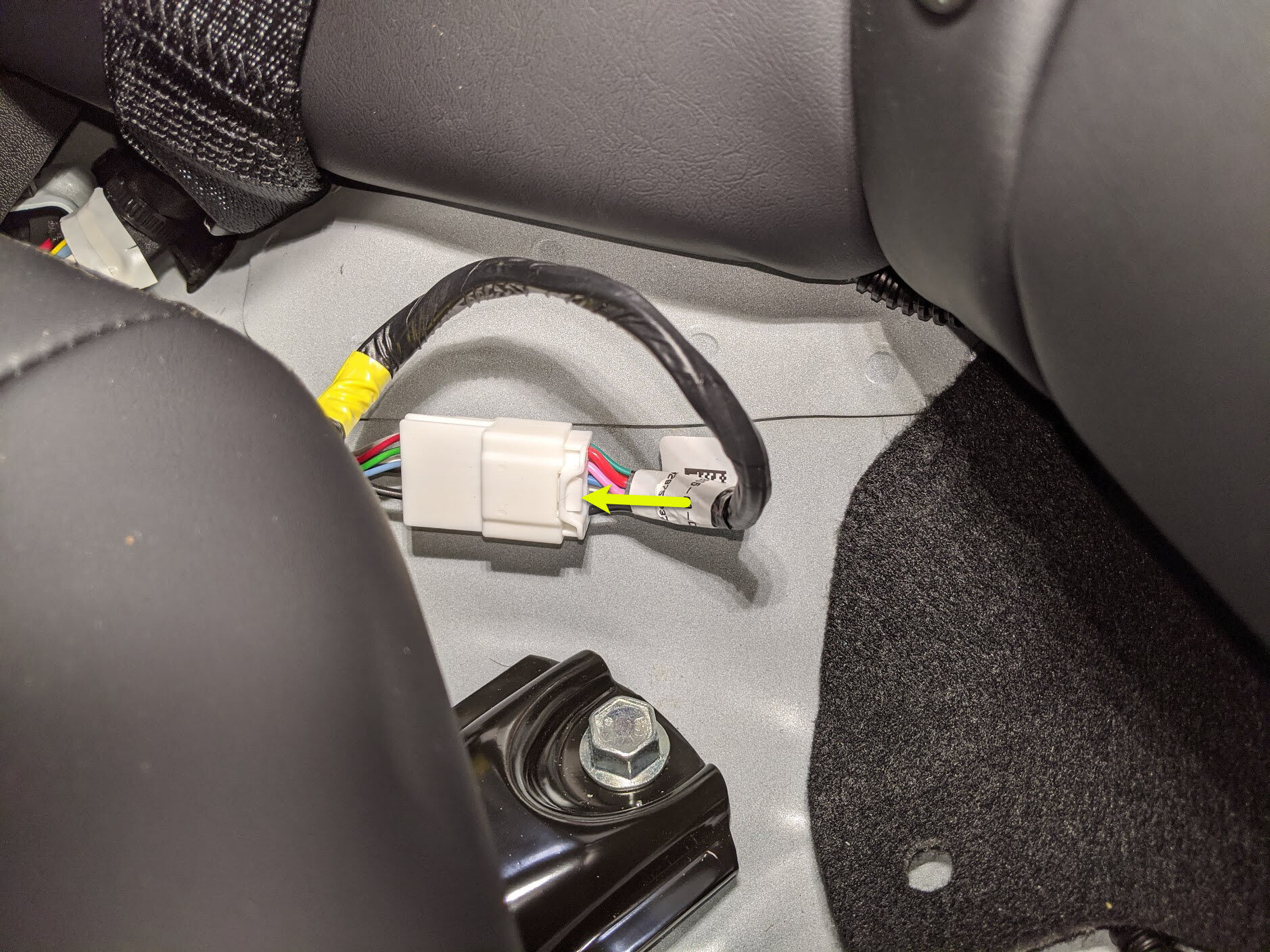

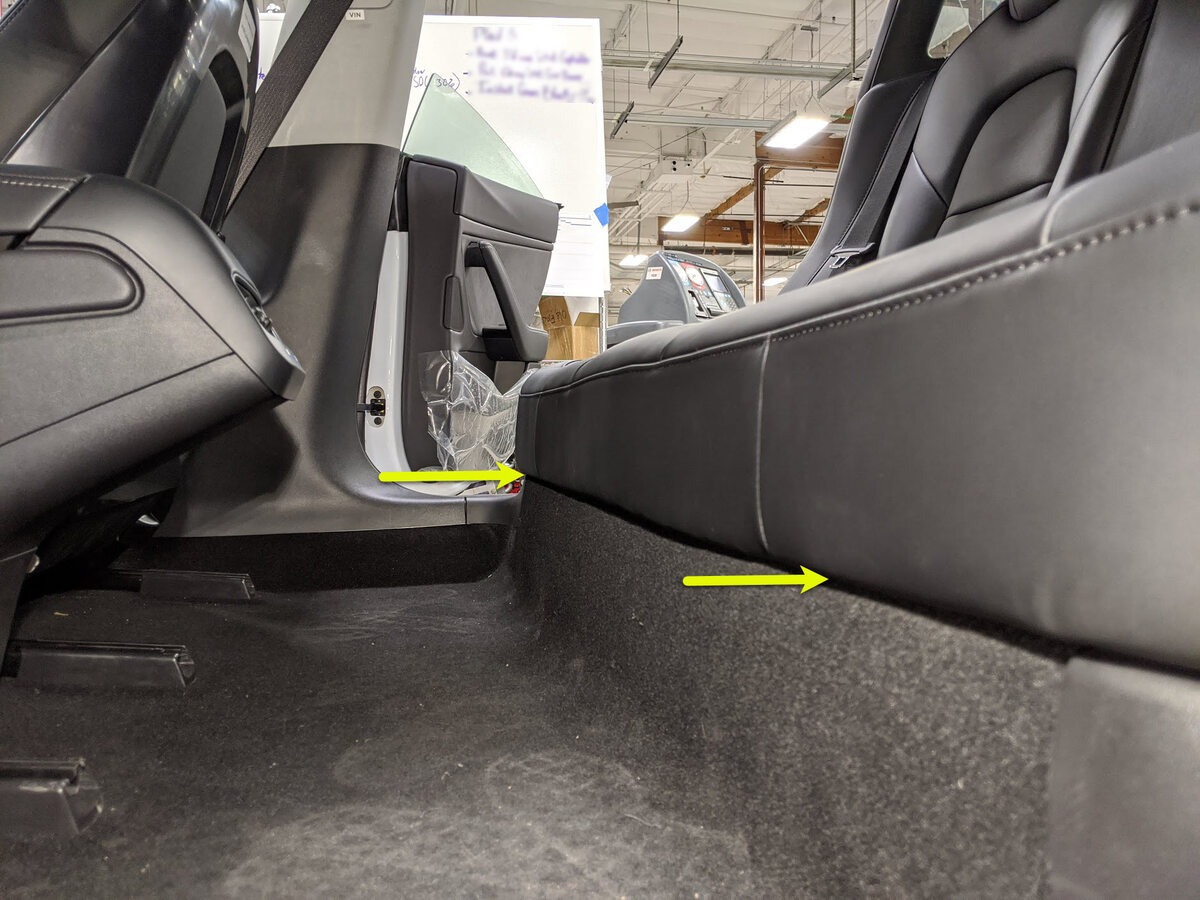

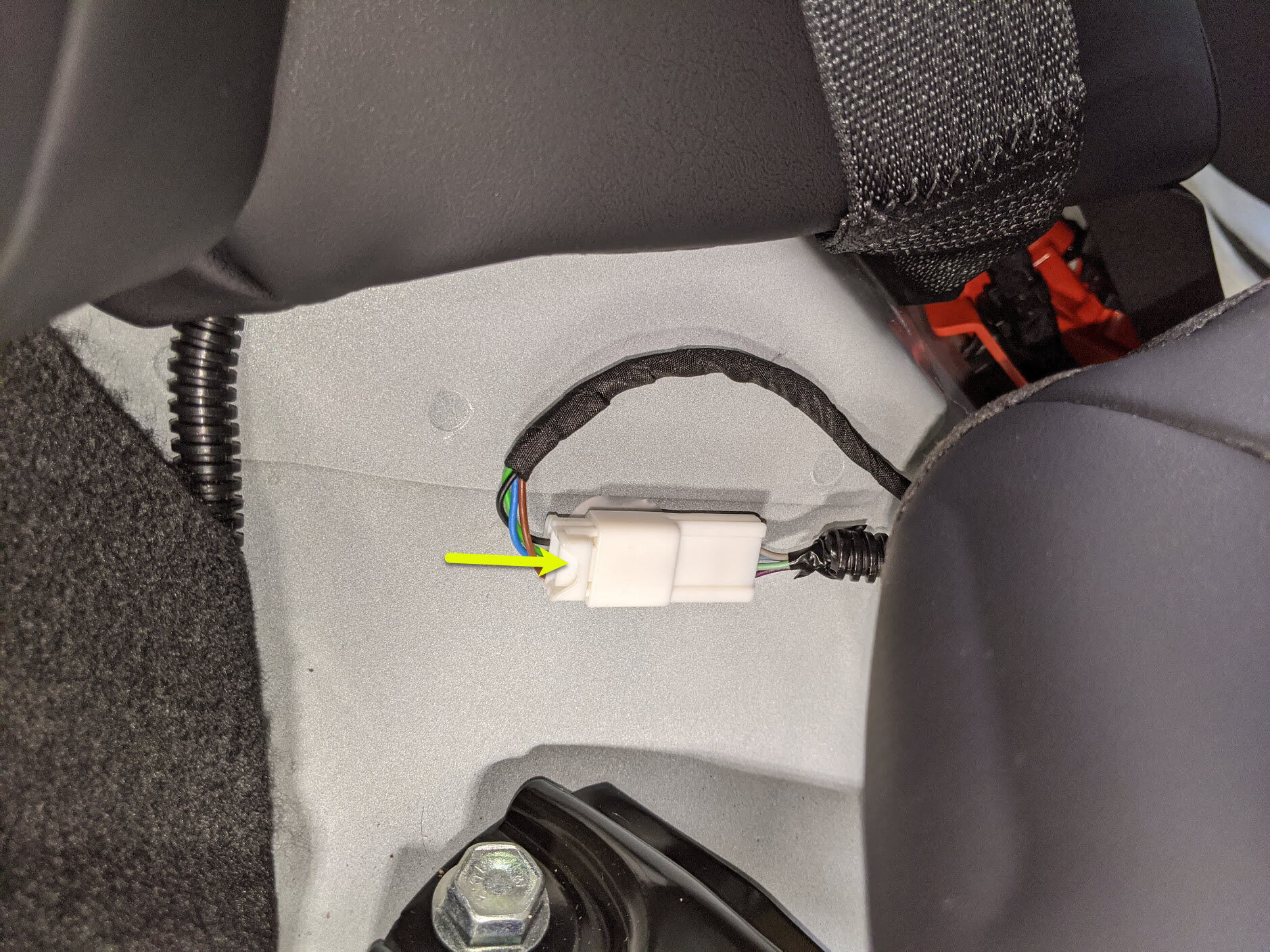

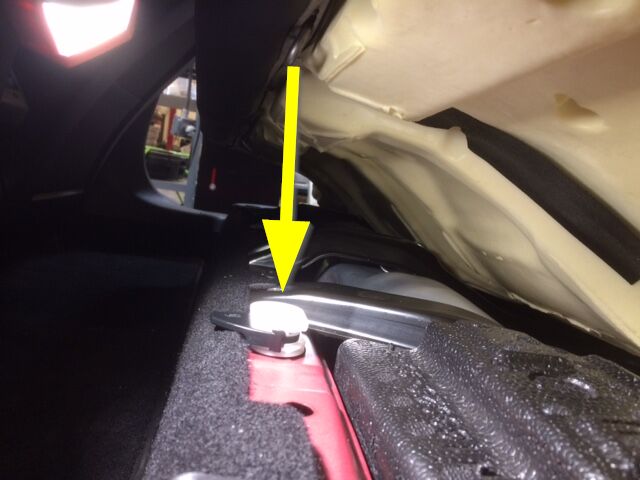

  5. 拆下第二排座椅座垫并断开线束
    注
    2 个锁片，2 个连接器；将锁片滑到车辆左侧，同时提起长条座椅。新款车型的长条座椅两侧都配有连接器；旧款车型的长条座椅一侧配有 2 个连接器
  6. 后移 LH 前座椅
  7. 后移右侧前座椅
  8. 打开前备箱盖
    注
    点击触摸屏上的“打开”按钮以松开闩锁；手动抬起锁盖

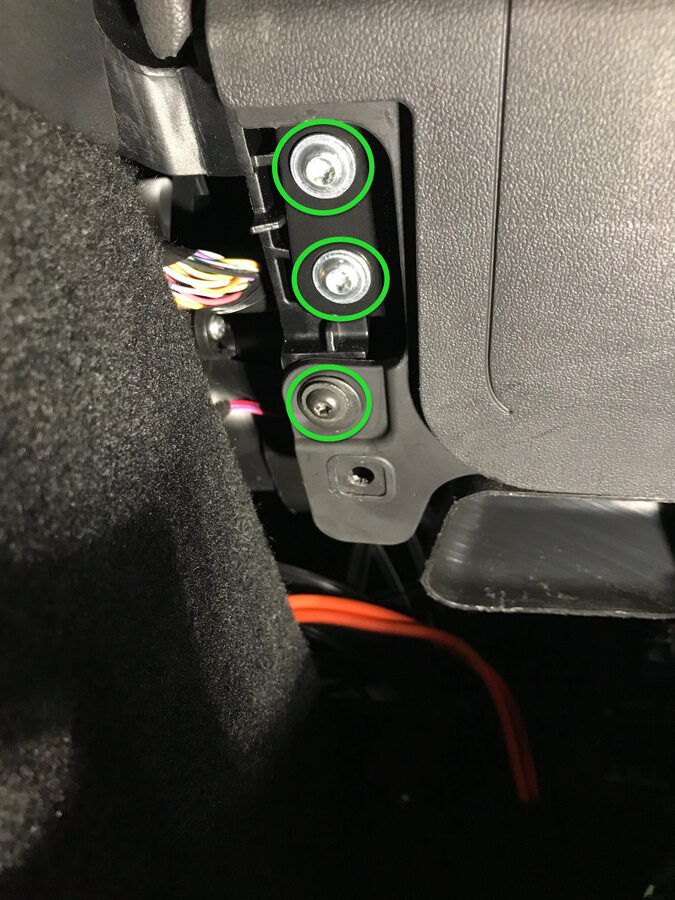

  9. 拆卸后挡板
    注
    12 个卡子；存放时，仅允许将后挡板可见面朝上
  10. 通过中央显示器关闭车辆电源
    注
    操作如下：Controls > Safety > Power Off；在警告对话框中选择“关闭电源”按钮
  11. 断开 12V 负极端子
    注
    1 个螺母，10 毫米，6 Nm；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电

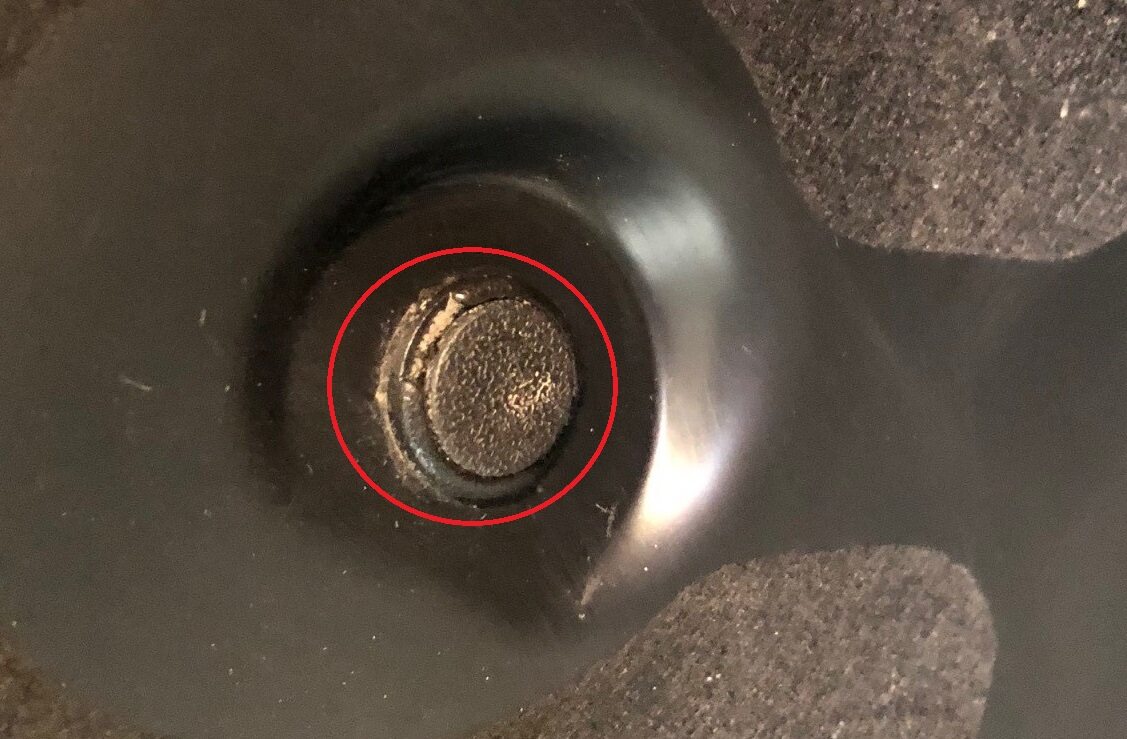

  12. 拆下高压电池仓 12V 盖。
    注
    1 个盖帽
  13. 断开高压控制器逻辑连接器，然后安装逻辑盖
    注
    1 个连接器，1 个盖子；松开锁片，然后向下推动把手以松开连接器
  14. 拆下 LH 仪表板端盖
    注
    3 个卡子
  15. 从主装饰总成上拆下 LH 气波卡座盖
    注
    2 个卡子
  16. 拆下 A 柱 LH 中部总成
    注
    1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
  17. 拆下左侧 A 柱下饰板卡子
    注
    1 个推拉式卡子
  18. 拆下 A 柱 LH 下部饰板
    注
    2 个卡子，3 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片

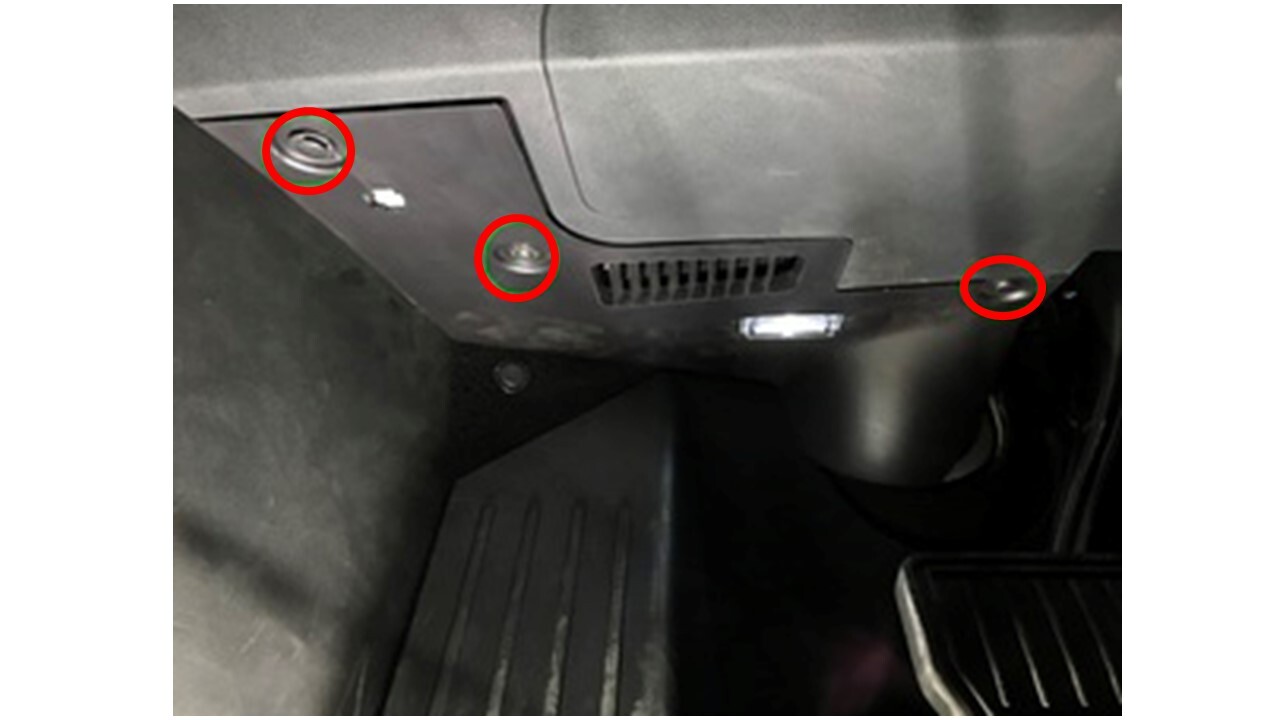

  19. 拆下用于固定 LH 脚部空间罩的螺钉和夹子
    注
    2 个推拉式卡子，1 个螺钉，T20，2.5 Nm
  20. 从 LH 脚部空间罩上拆下连接器，然后将其从车上拆下
    注
    3 个锁片，1 个以太网连接器，1 个地面照明灯连接器；亚太地区的车辆还会额外配备一个 OBDII 连接器，必须将其断开

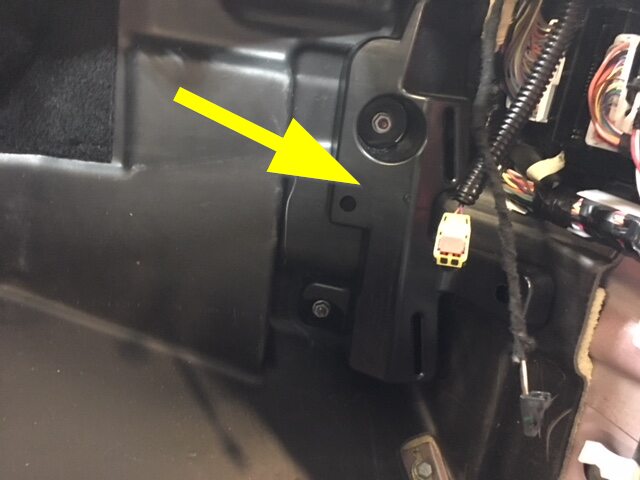

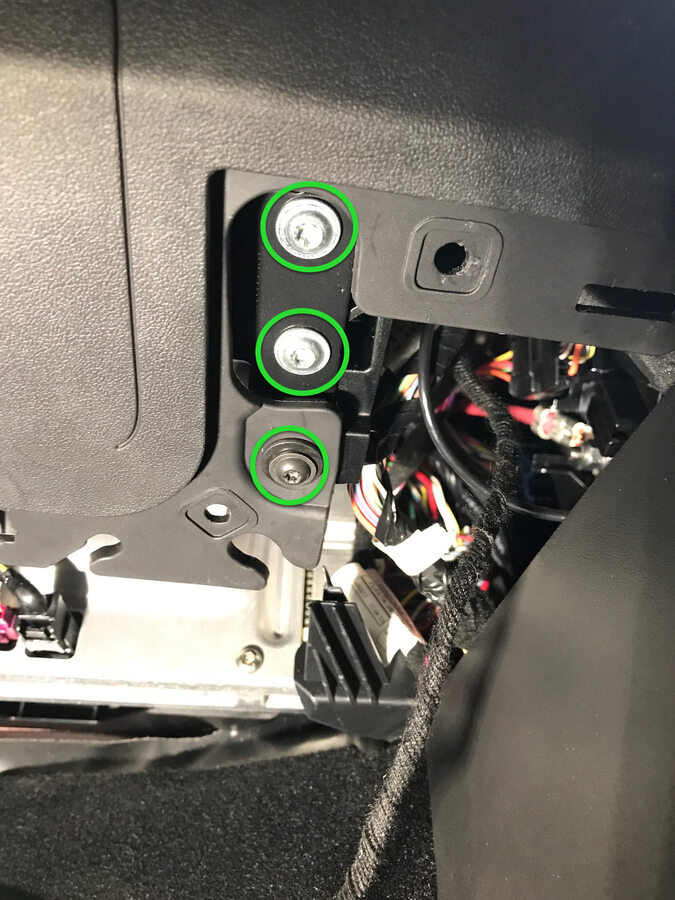

  21. 拆卸将驾驶位膝部气囊固定到车辆的紧固件
    注
    1 个推拉式卡子，2 个螺钉，T20，2 Nm，4 个螺纹胶螺栓，T30，8 Nm；新款车配备 4 个螺纹胶螺栓，E10；拆下后弃用；降下时需支撑膝部气囊；连接器/线束长度非常短
  22. 断开驾驶位膝部气囊，将其从车辆上拆下
    注
    1 个连接器；松开锁片，然后从气囊上松开引爆装置；断开时需支撑气囊；连接器释放装置可能有所不同
  23. 拆下右侧仪表板 (RH LP) 端盖
    注
    3 个卡子
  24. 从主装饰总成上拆下右侧气波卡座盖
    注
    2 个卡子
  25. 拆卸右侧 A 柱中部总成
    注
    1 个卡子，1 个锁片；松开顶部卡子，然后向上拉动 A 柱中部，以便从车辆上拆下
  26. 拆下 RH A 柱下部饰板的夹子
    注
    1 个推拉式卡子
  27. 拆卸右侧 A 柱下饰板
    注
    1 个卡子，2 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片
  28. 从仪表板上松开 RH 脚部空间总成
    注
    4 个推拉式卡子
  29. 拆下 RH 脚部空间总成
    注
    2 个连接器

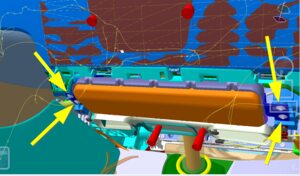

  30. 拆卸将副驾位膝部气囊固定到车辆的紧固件
    注
    4 个螺纹胶螺栓，T30，8 Nm；拆下后弃用；2 个螺钉，T20，2 Nm；新款车配备 4 个螺纹胶螺栓，E10；拆下后弃用；下降时需支撑膝部气囊；连接器/线束长度非常短
  31. 从车辆上拆下副驾位膝部气囊
    注
    1 个连接器；松开锁片；连接器释放装置可能不同
  32. 拆卸主装饰总成
    注
    15 个夹子；拆卸手套箱时不需要取下整块饰板；如果您抬起饰板的 RH 侧，则可以够到固定手套箱顶部的 3 个梅花螺钉；根据需要更换固定夹

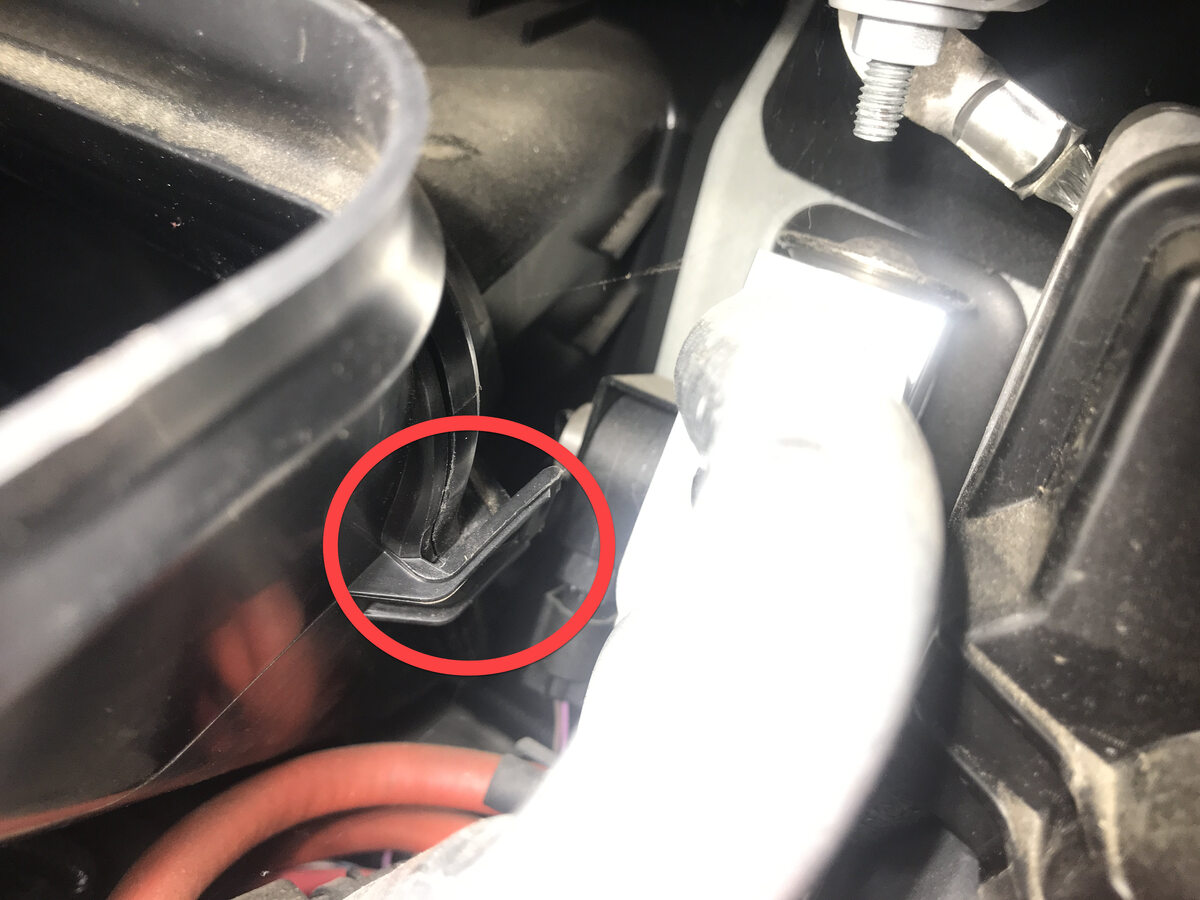

  33. 拆卸将手套箱总成固定到仪表板支架的螺钉
    注
    6 个螺钉，T20，2.3 Nm
  34. 断开手套箱总成连接器
    注
    3 个电气连接器

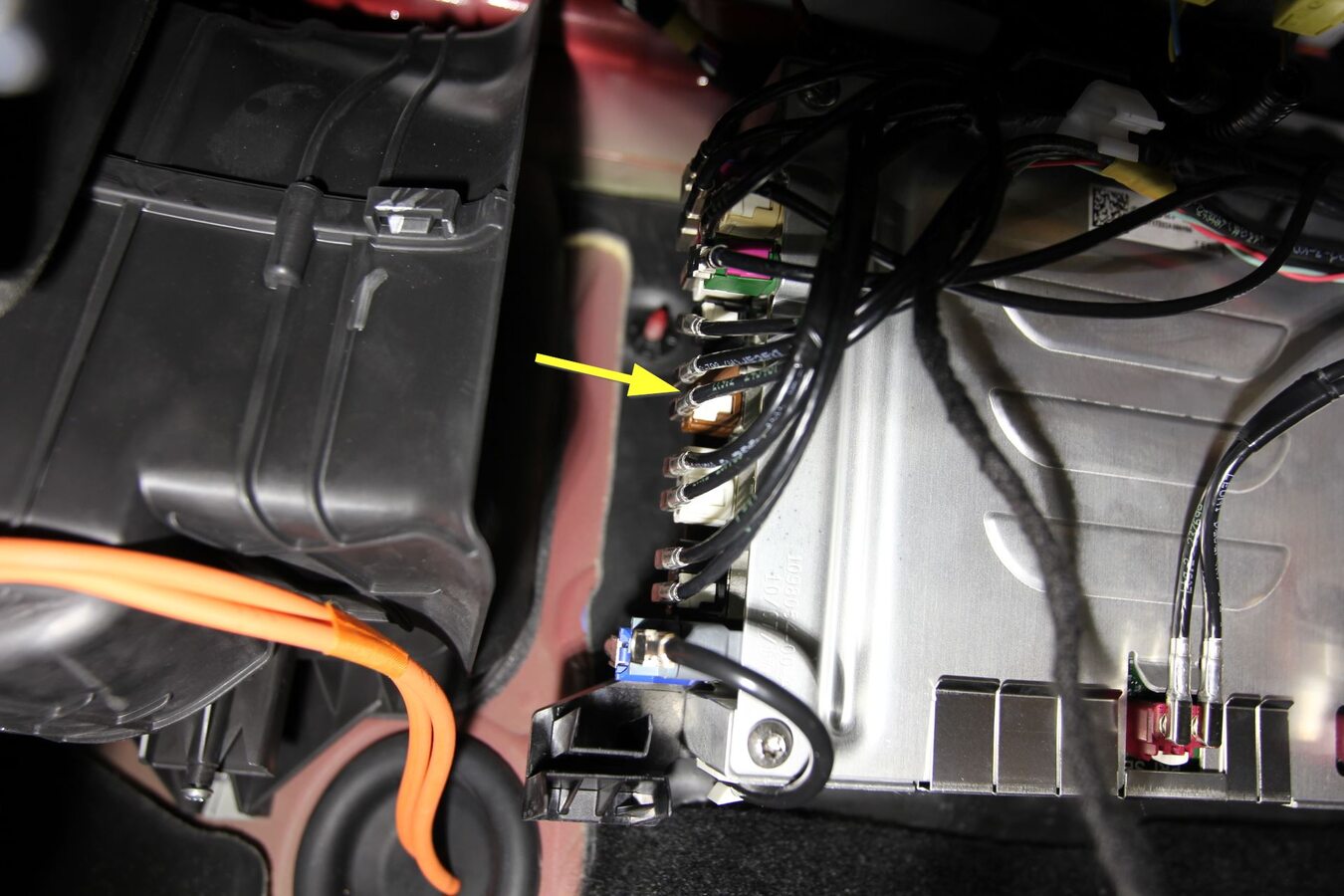

  35. 从仪表板支架上拆下手套箱
    注

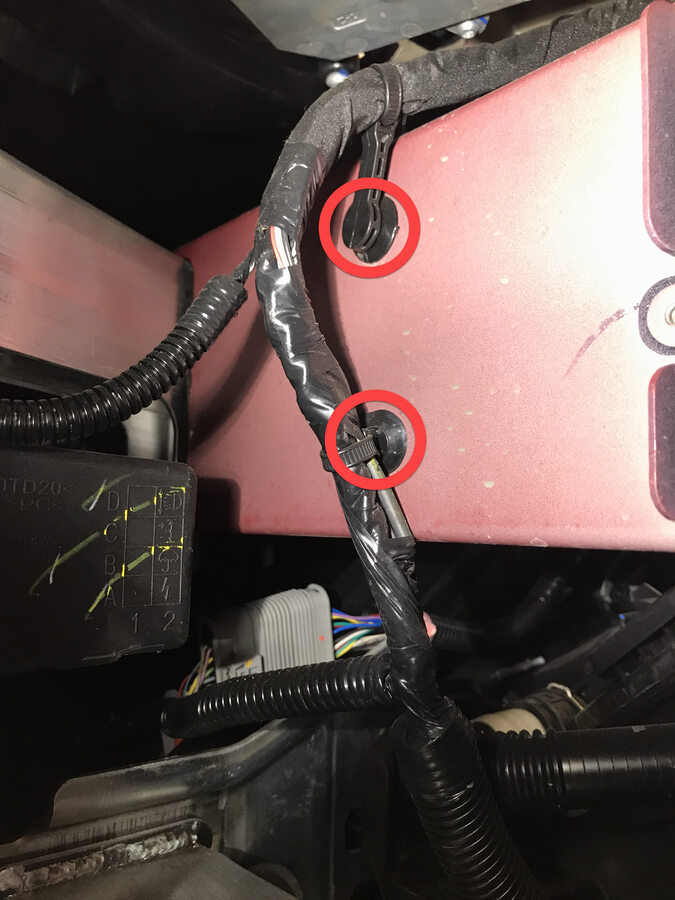

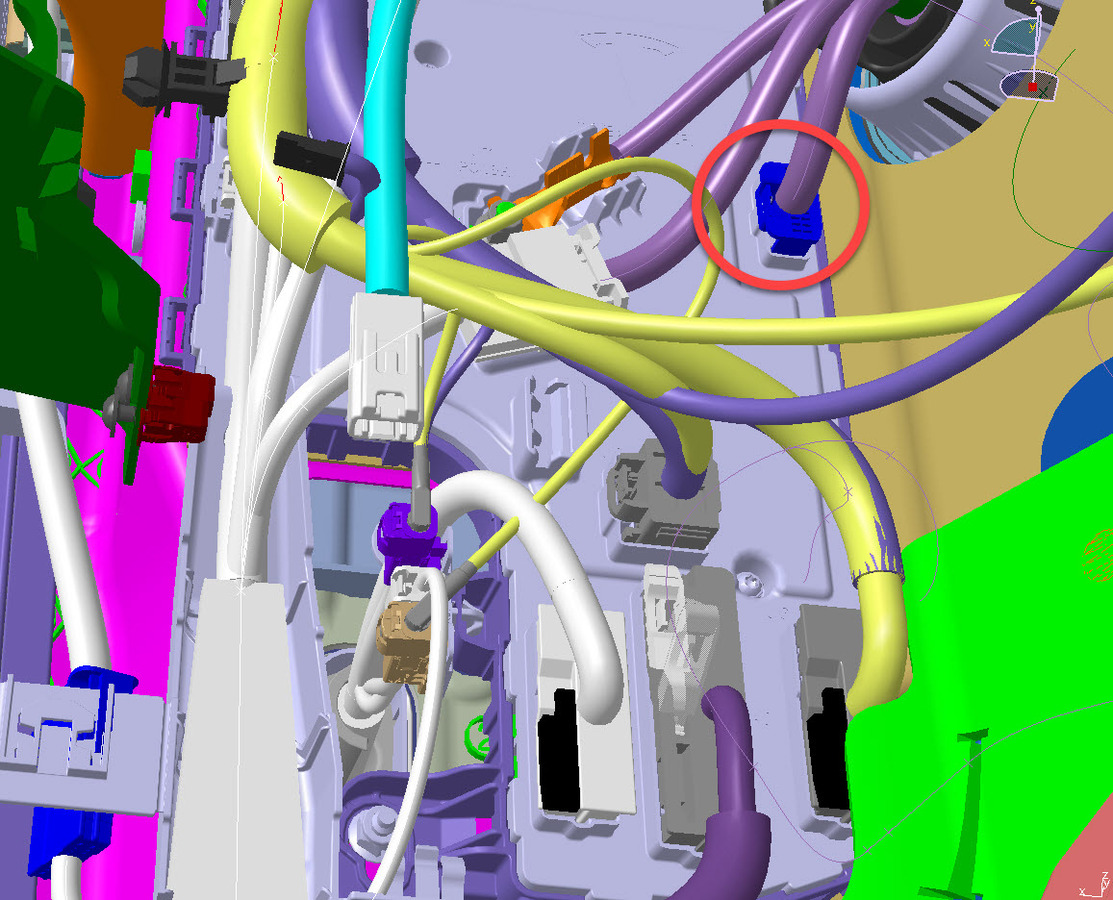

    3 个卡子

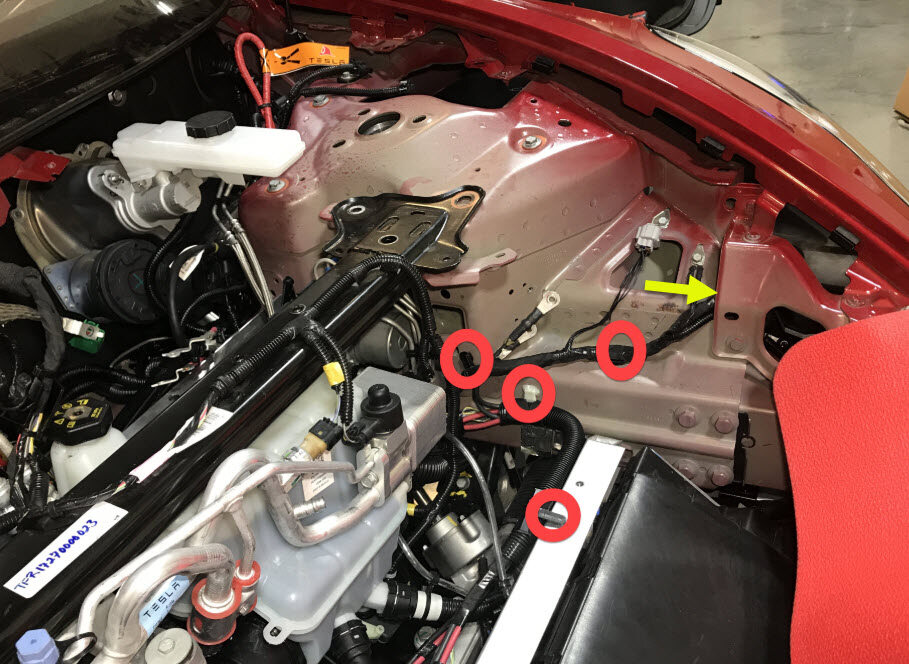

  36. 拆卸副驾位脚部空间风管

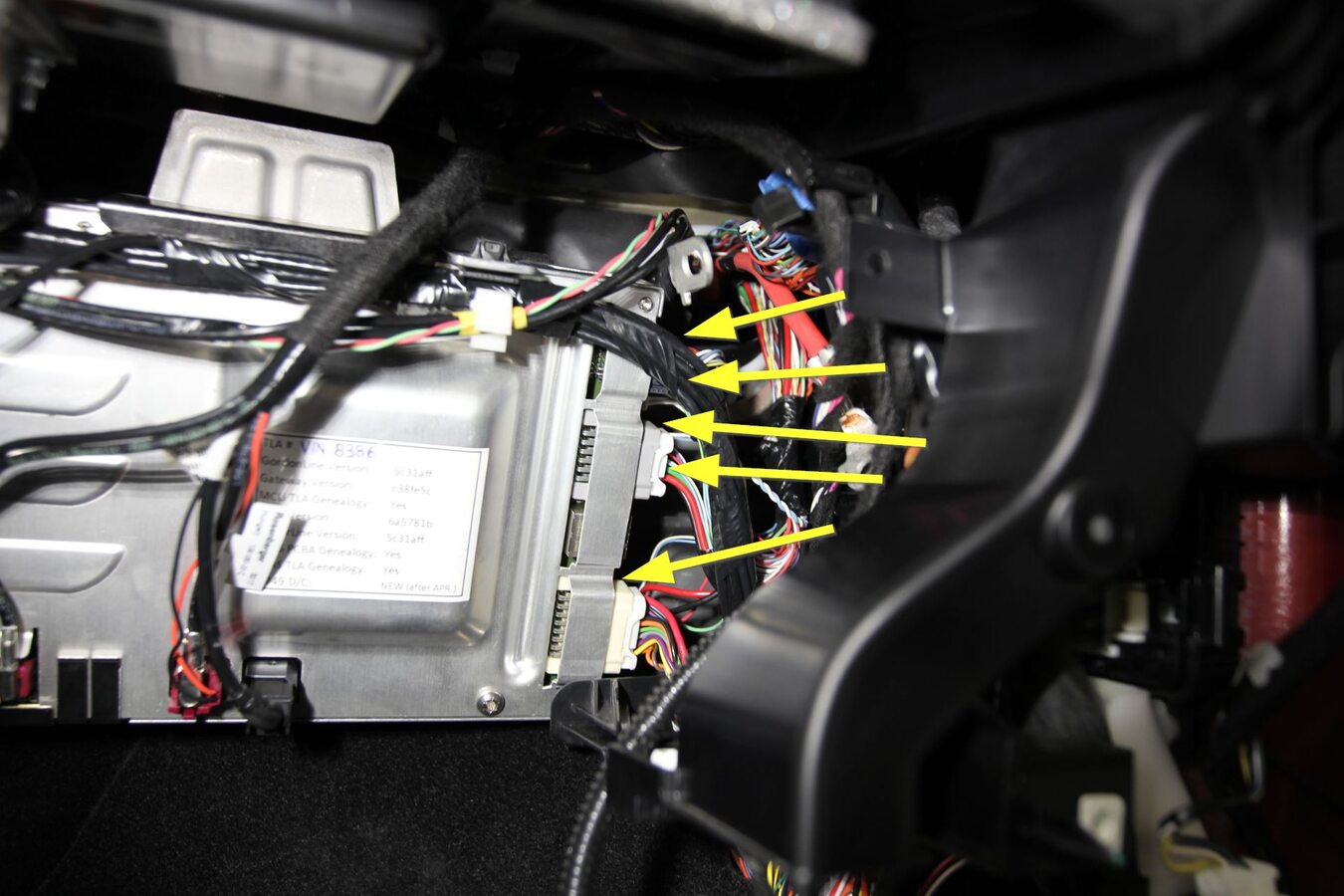

    注
    1 个推拉式卡子
  37. 拆下 RH 仪表板气波槽

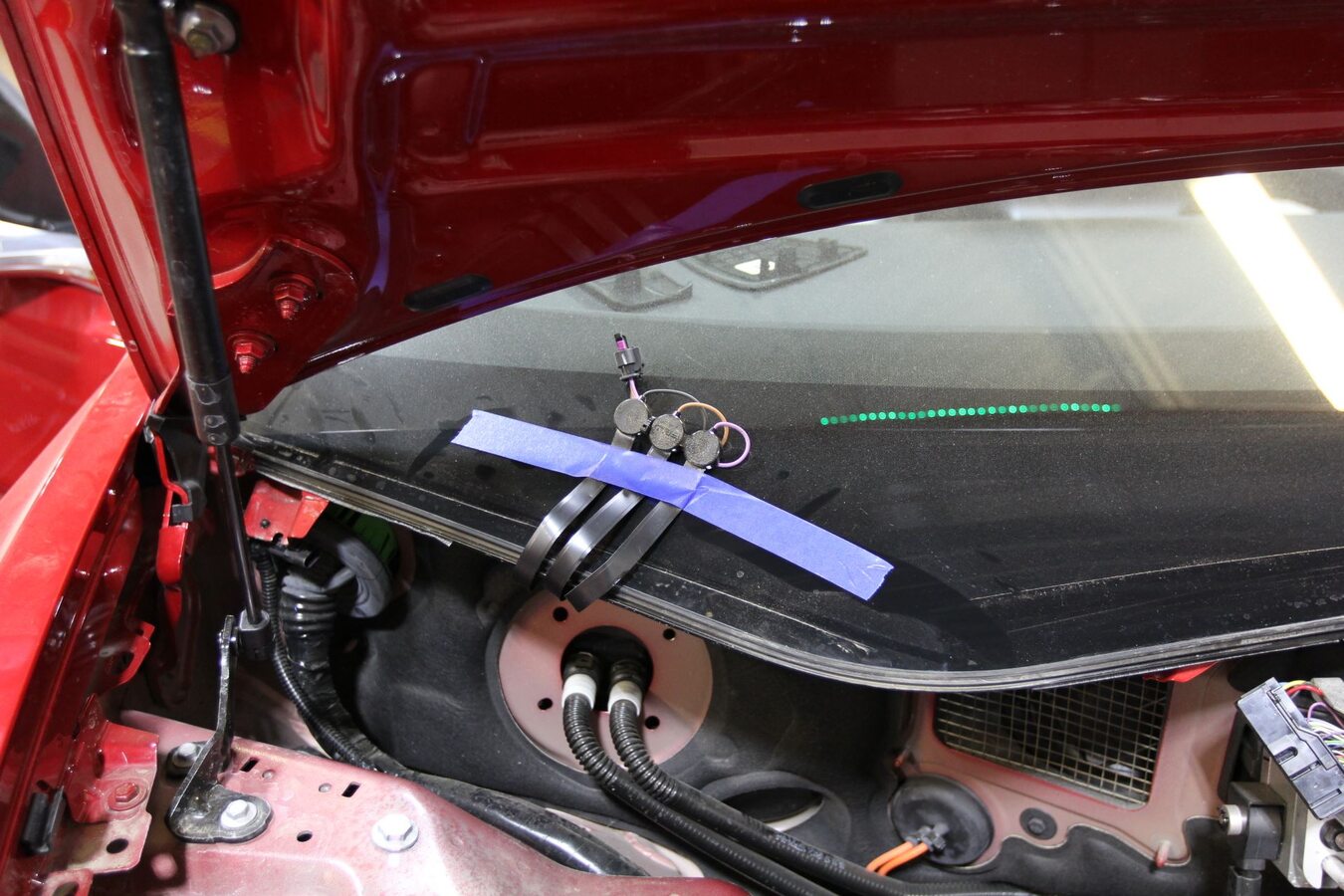

    注

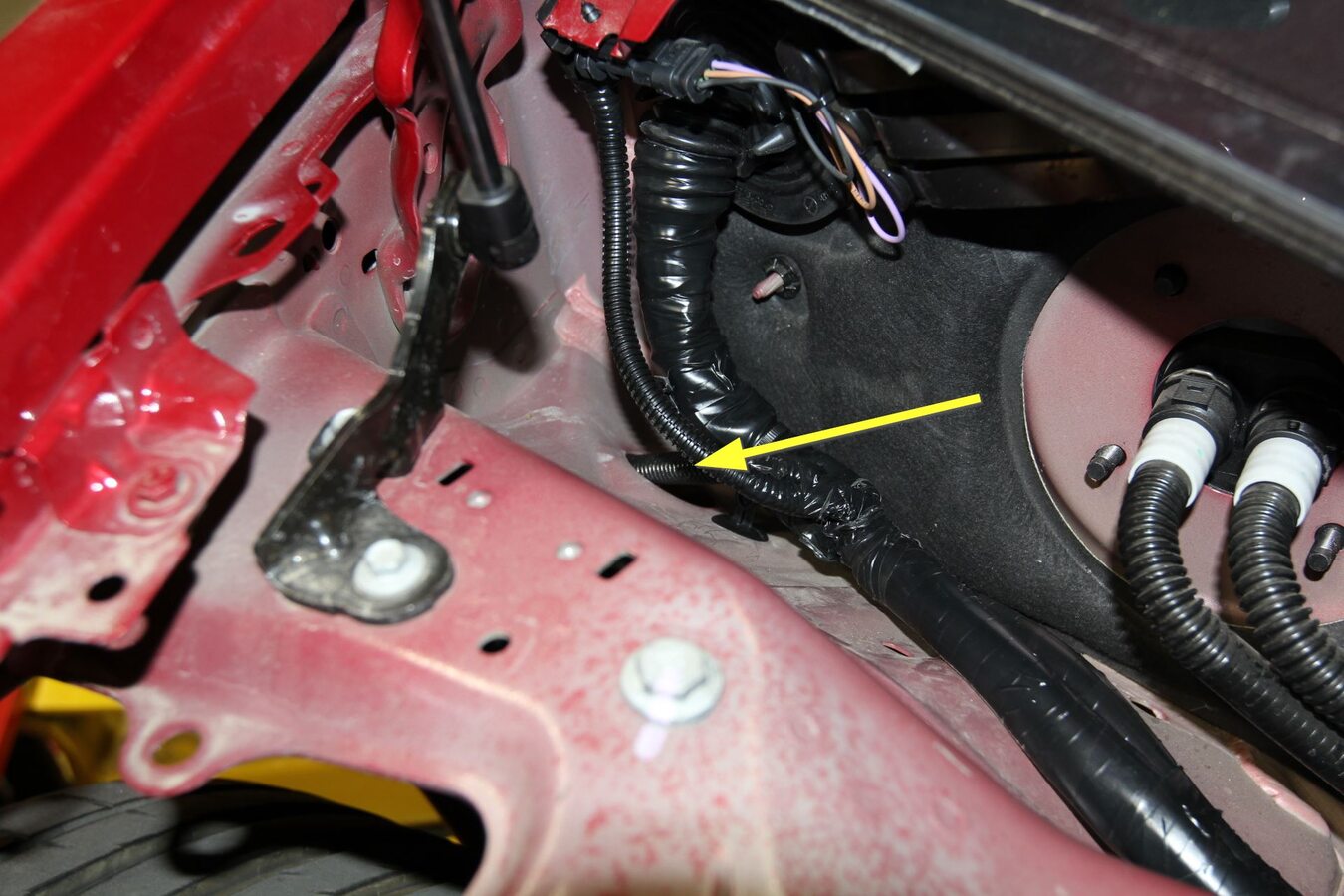

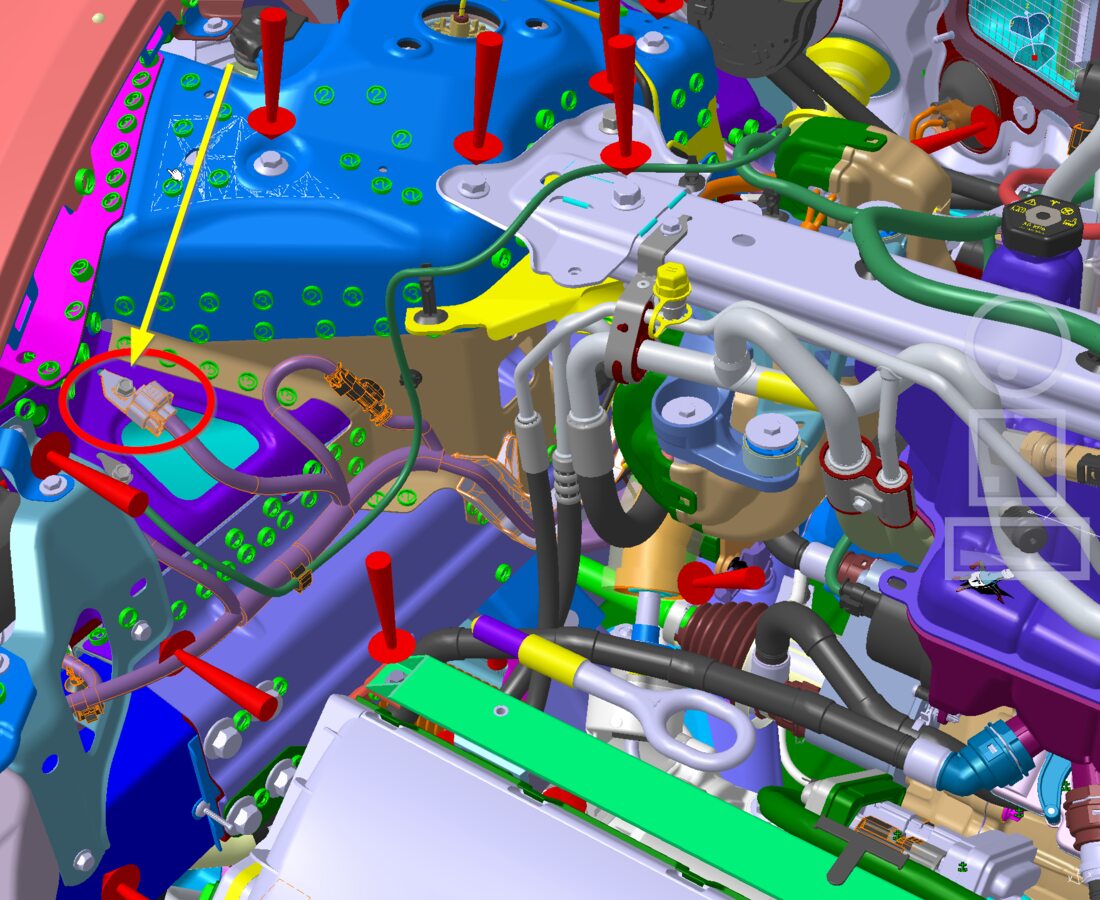

    2 个推拉式卡子

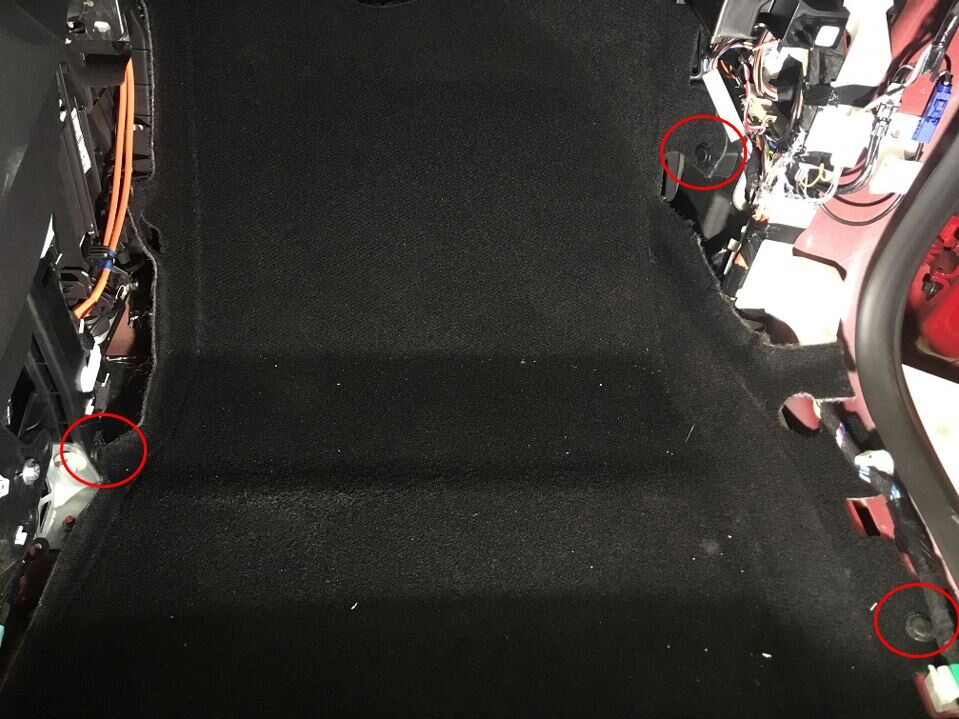

  38. 拆下将 RH 前主舱毡毯固定到脚部空间区域的夹子
    注

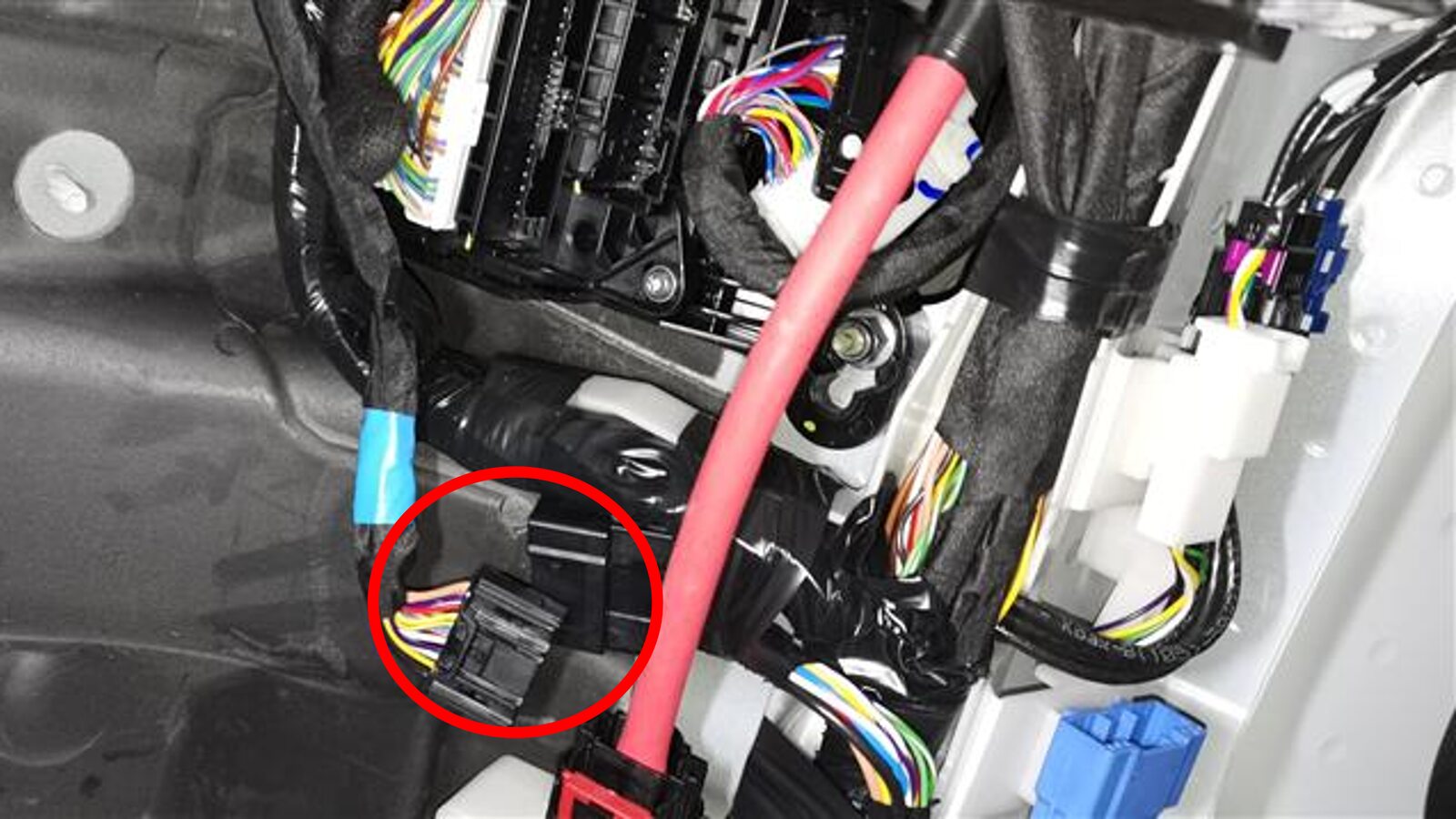

    3 个推拉式卡子；旧款车上的夹子数量可能不同

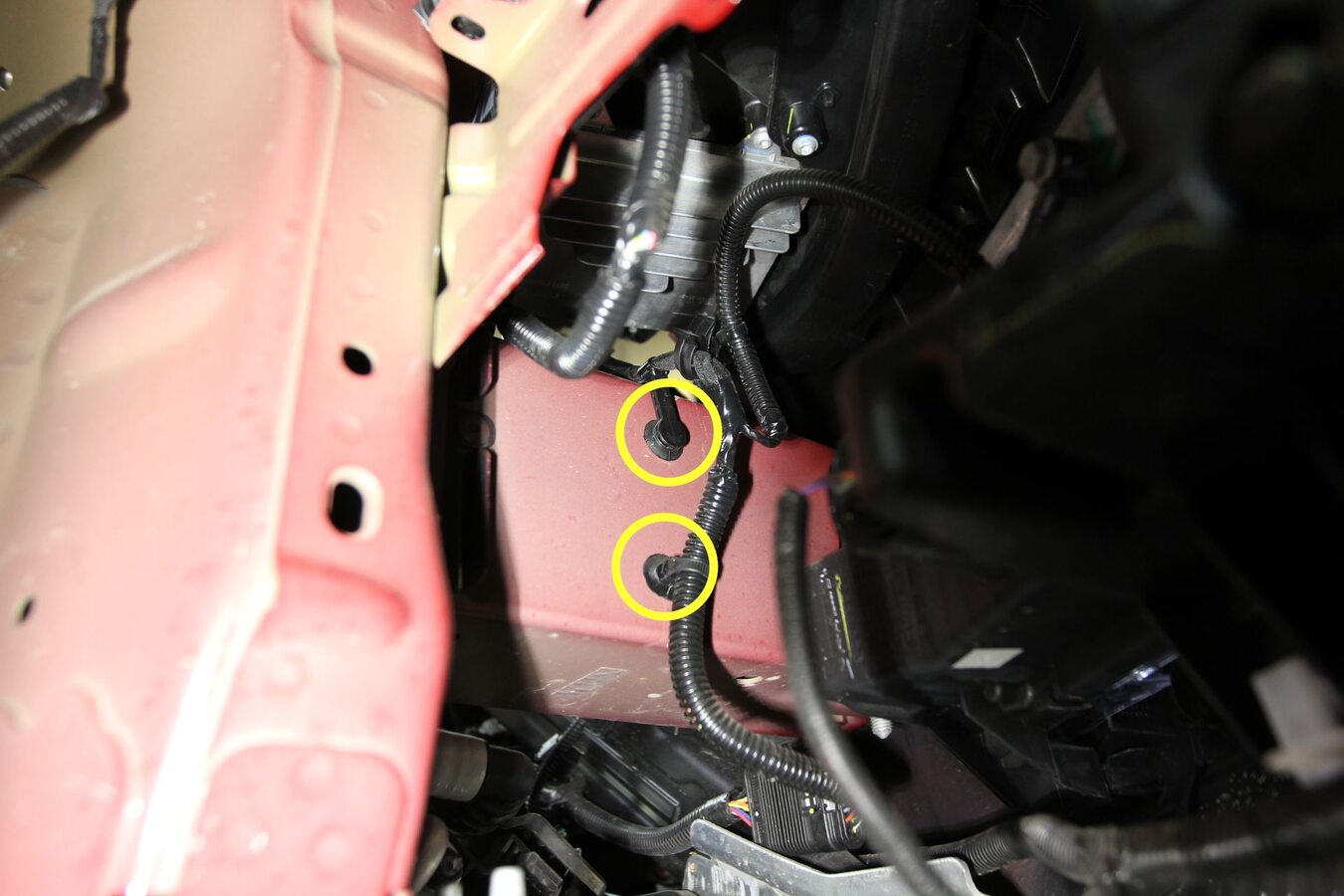

  39. 将 RH 前主舱毡毯折叠到一旁，以便于检修
    注
    2 个夹子；提起中间件并将地毯向后拉；从夹子上松开座椅线束，以便将地毯向后多折叠一些

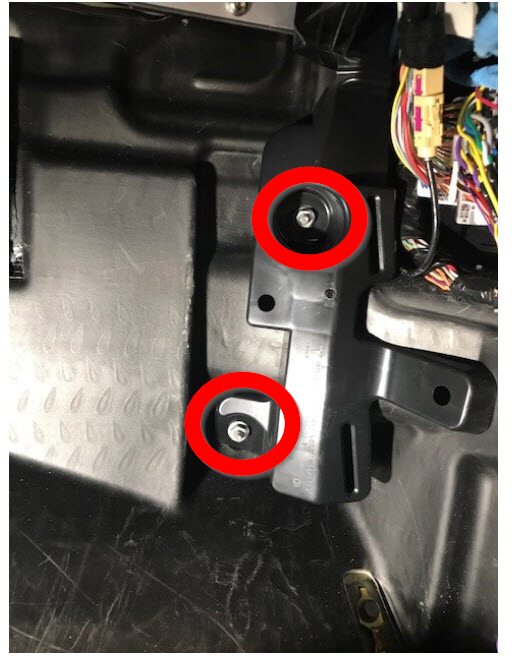

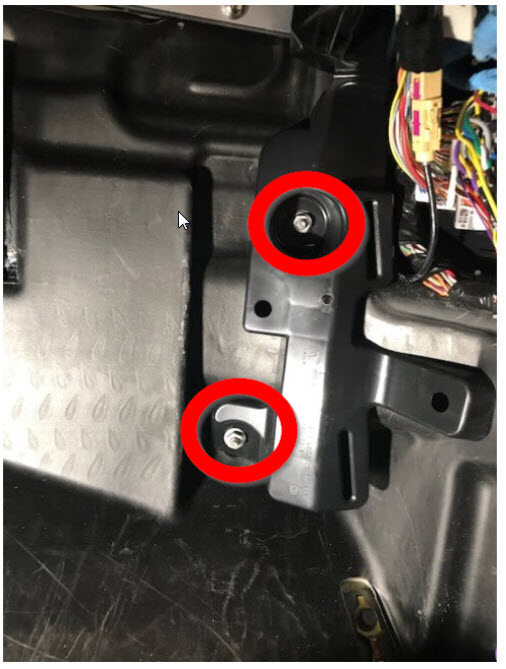

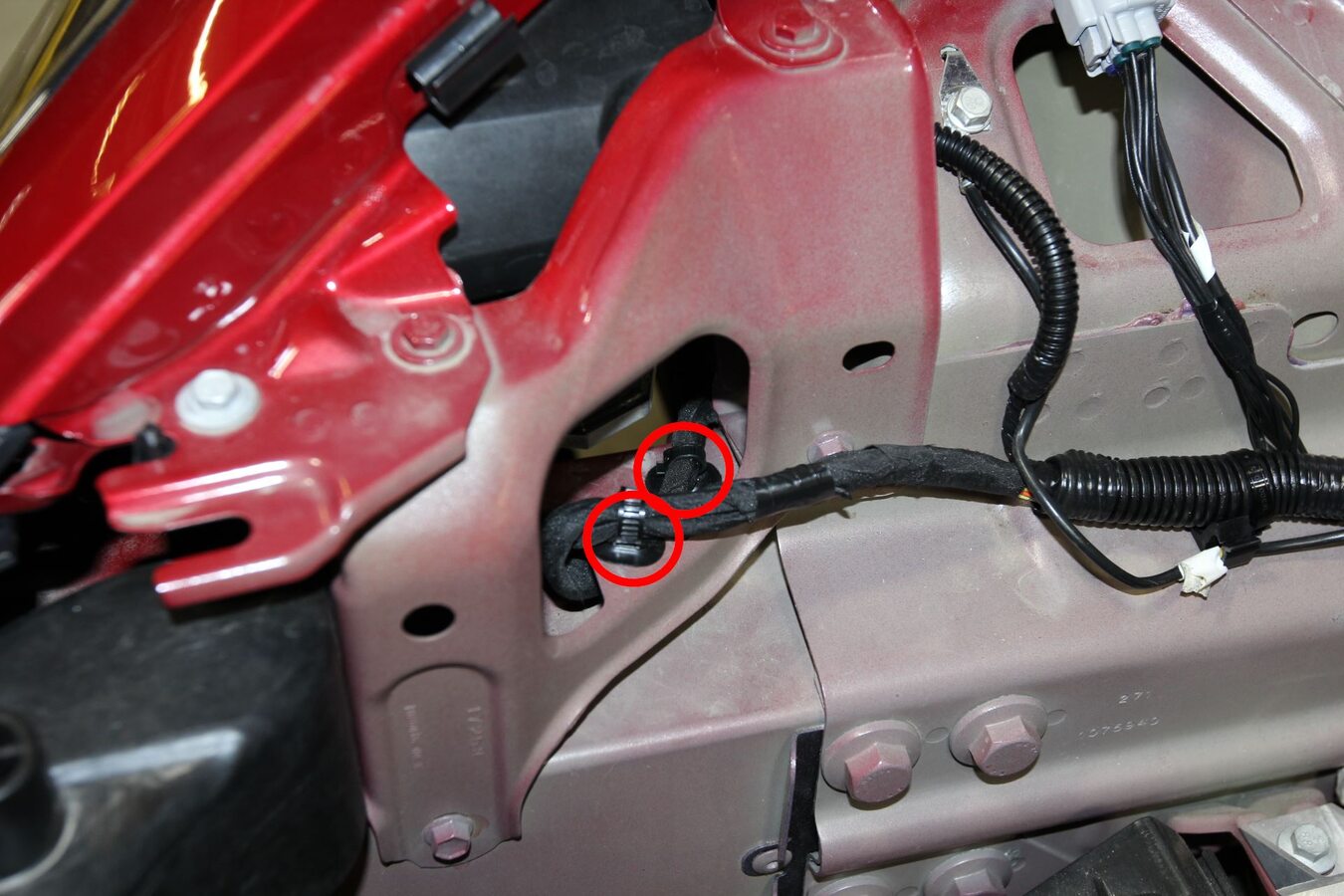

  40. 拆下固定 RH 毡毯定位器支架的螺母
    注

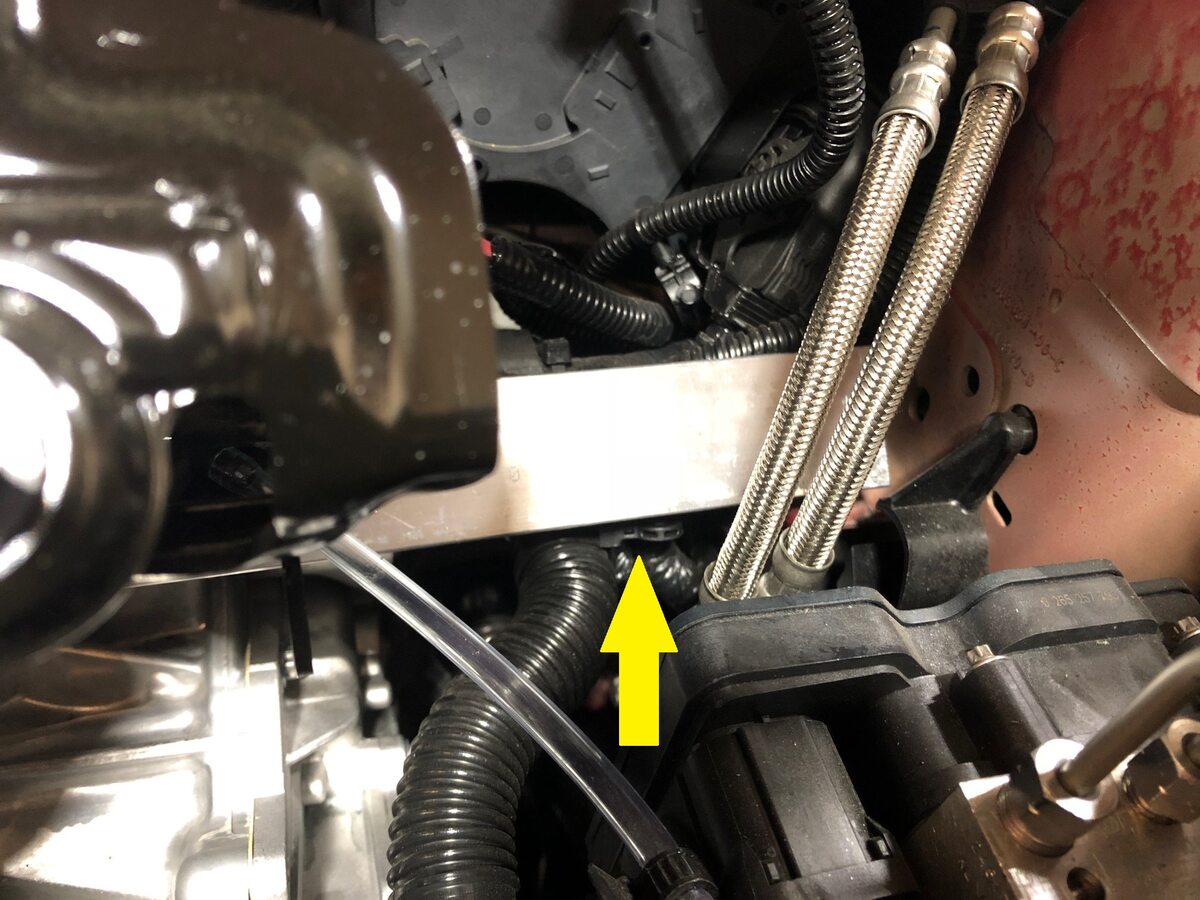

    2 个螺母，10 毫米，2.5 Nm；新款车可能使用夹子而不是螺母

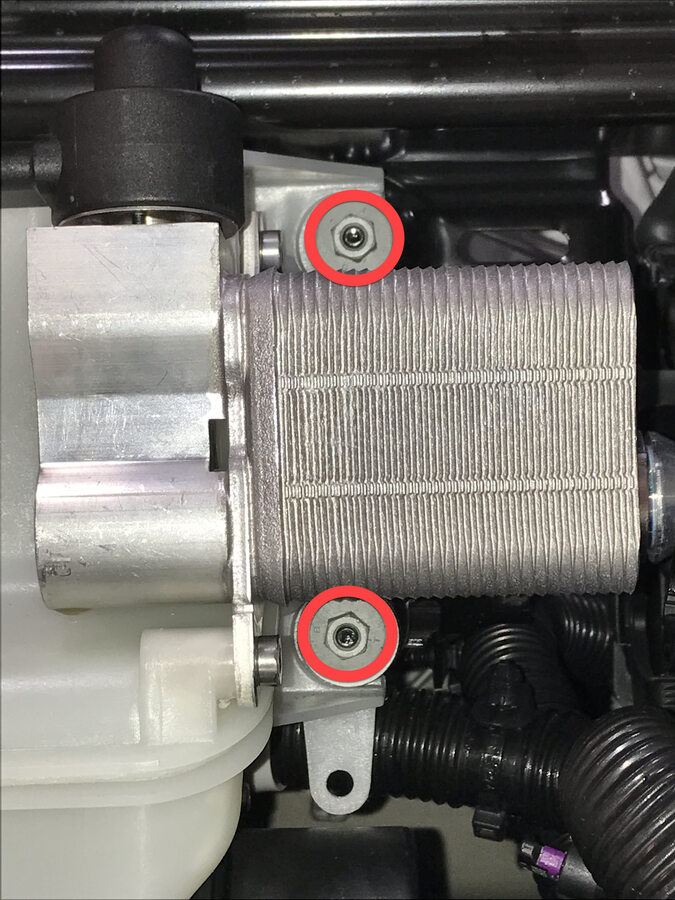

  41. 从车上拆下 RH 毡毯定位器支架

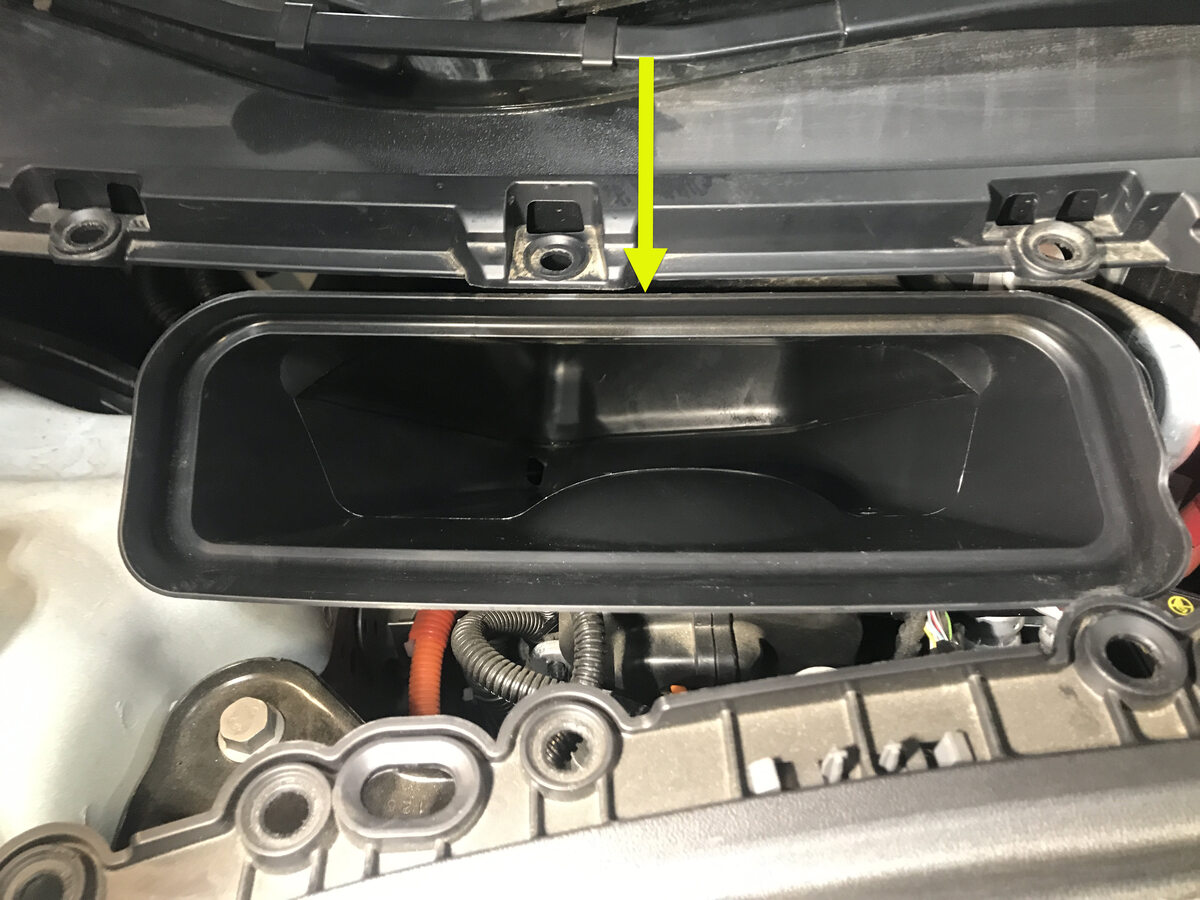

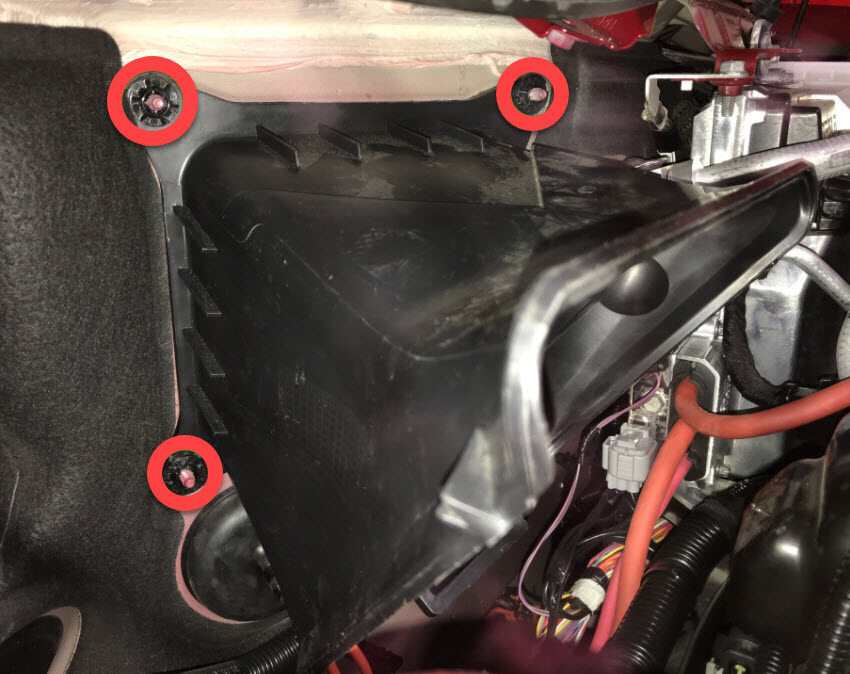

  42. 拆卸驾驶室上部进气槽总成

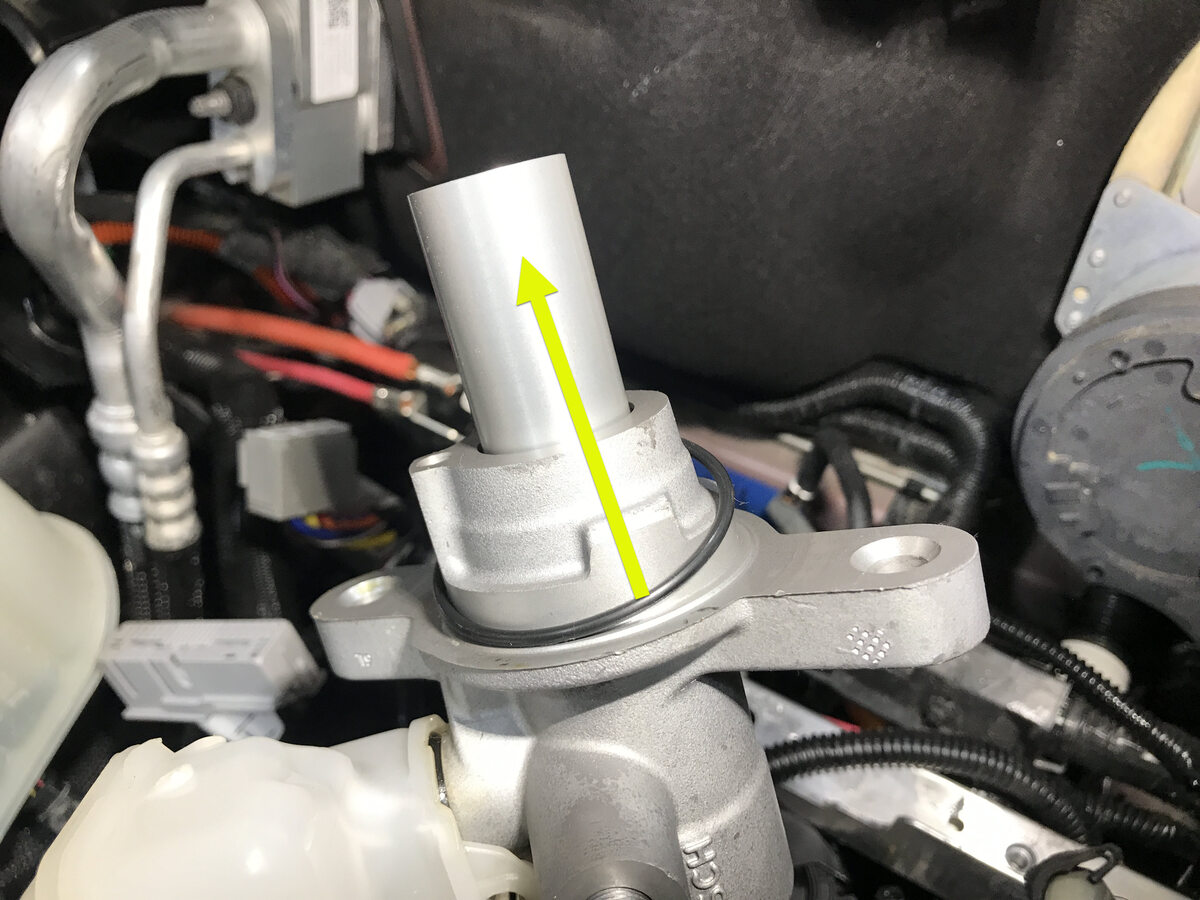

    注

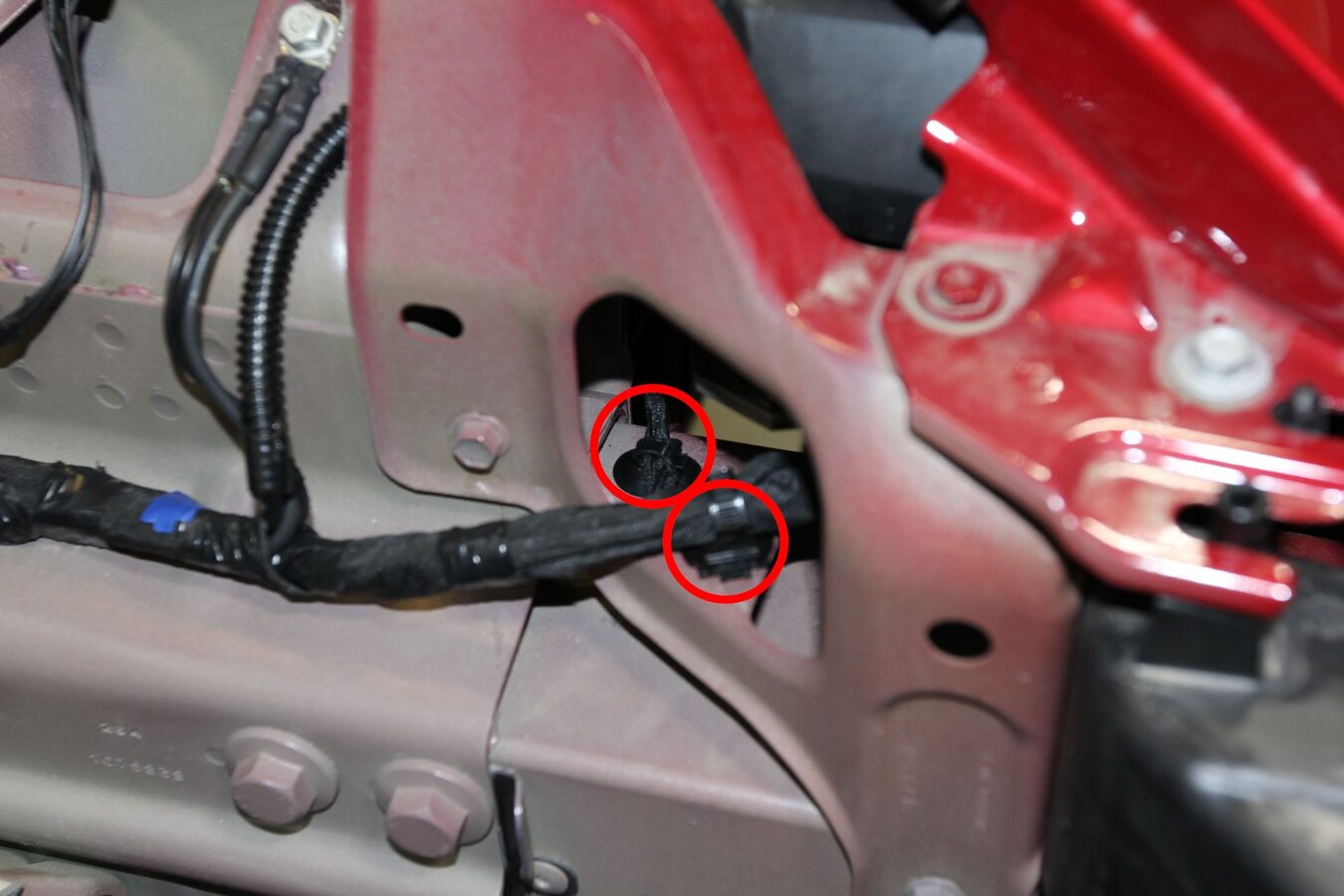

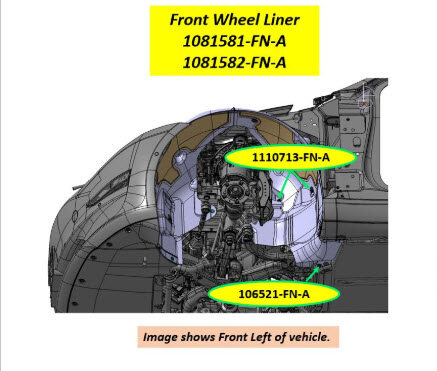

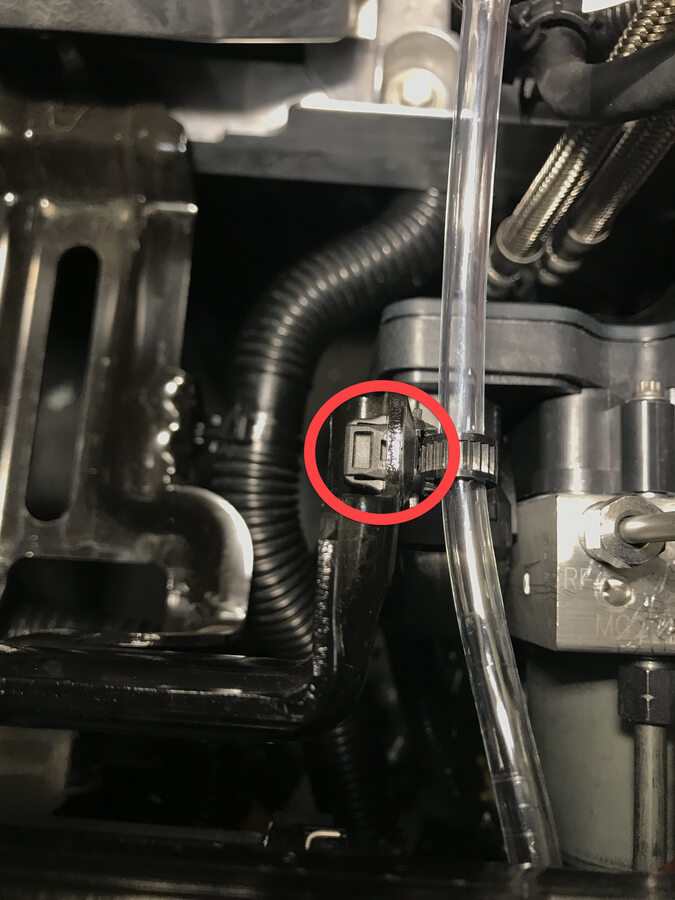

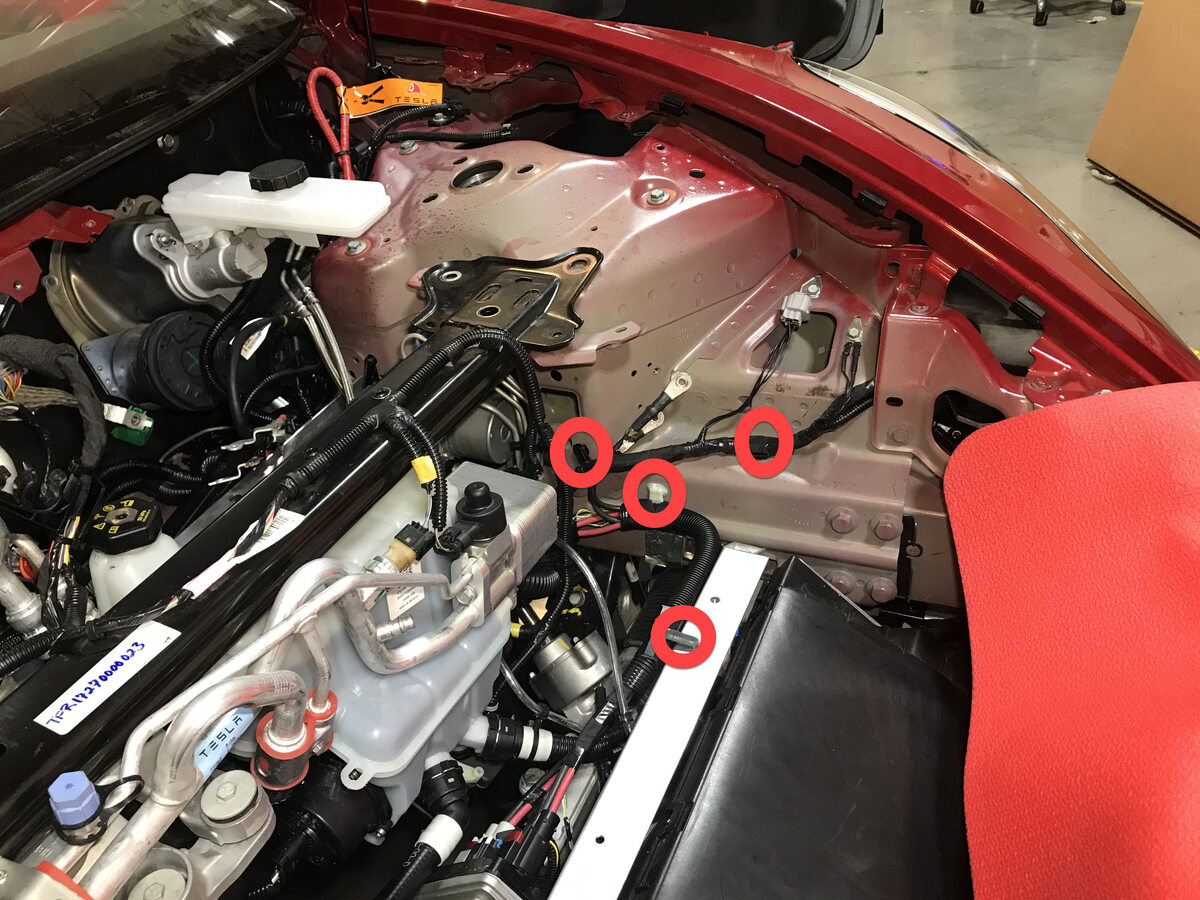

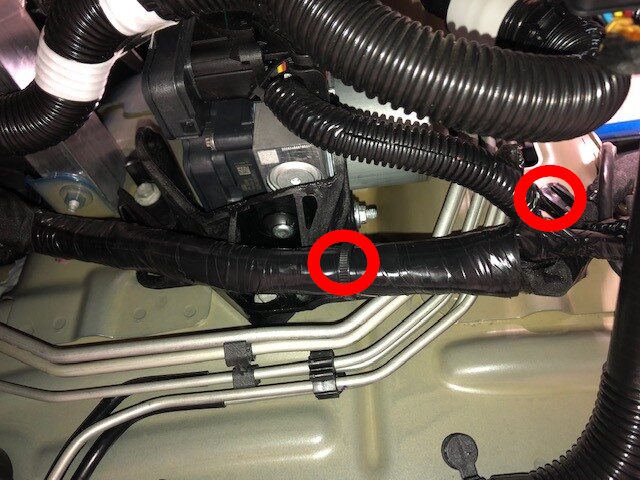

    4 个卡子；带加热泵款车辆配备 3 个卡子
  43. 从前备箱总成上拆下封闭板

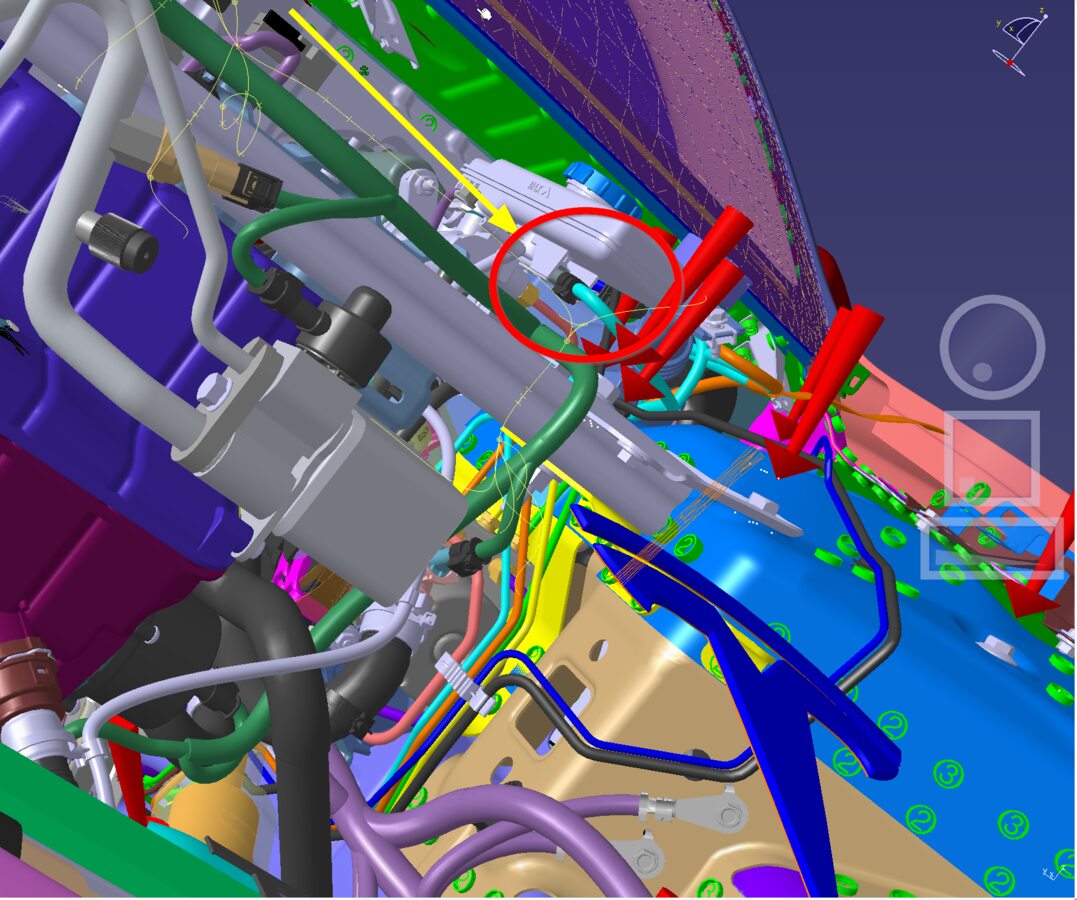

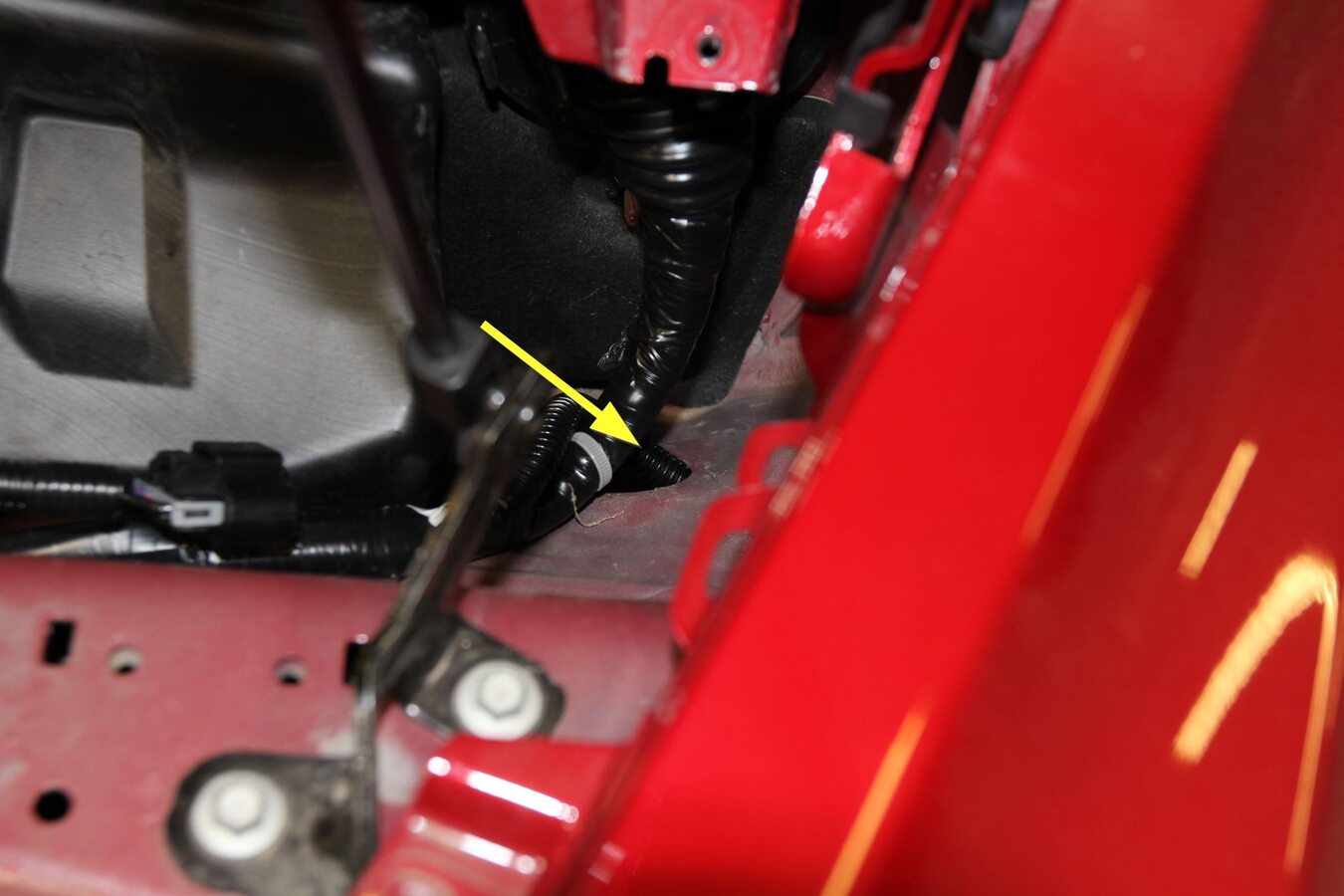

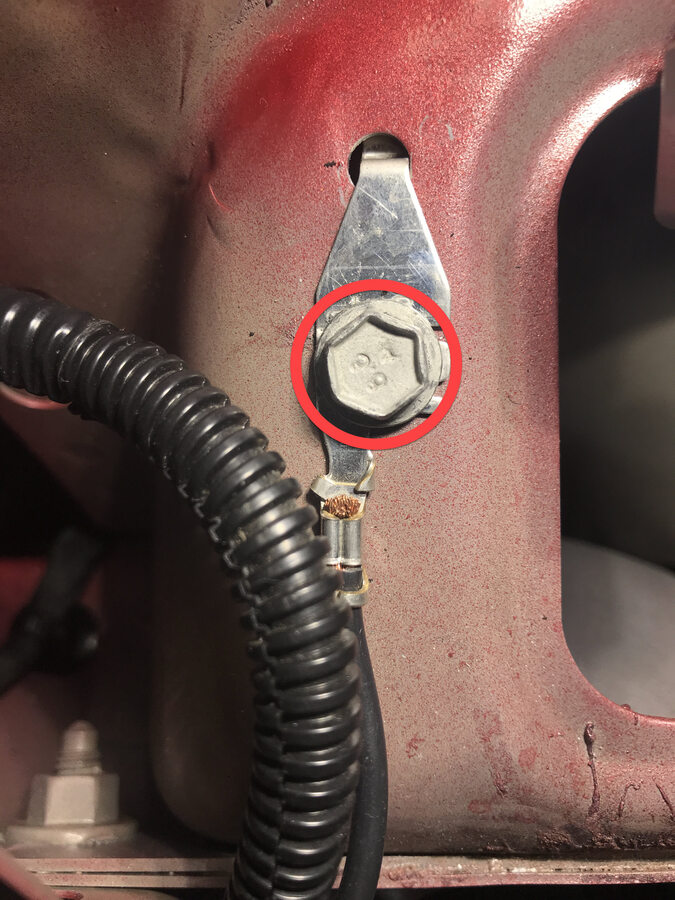

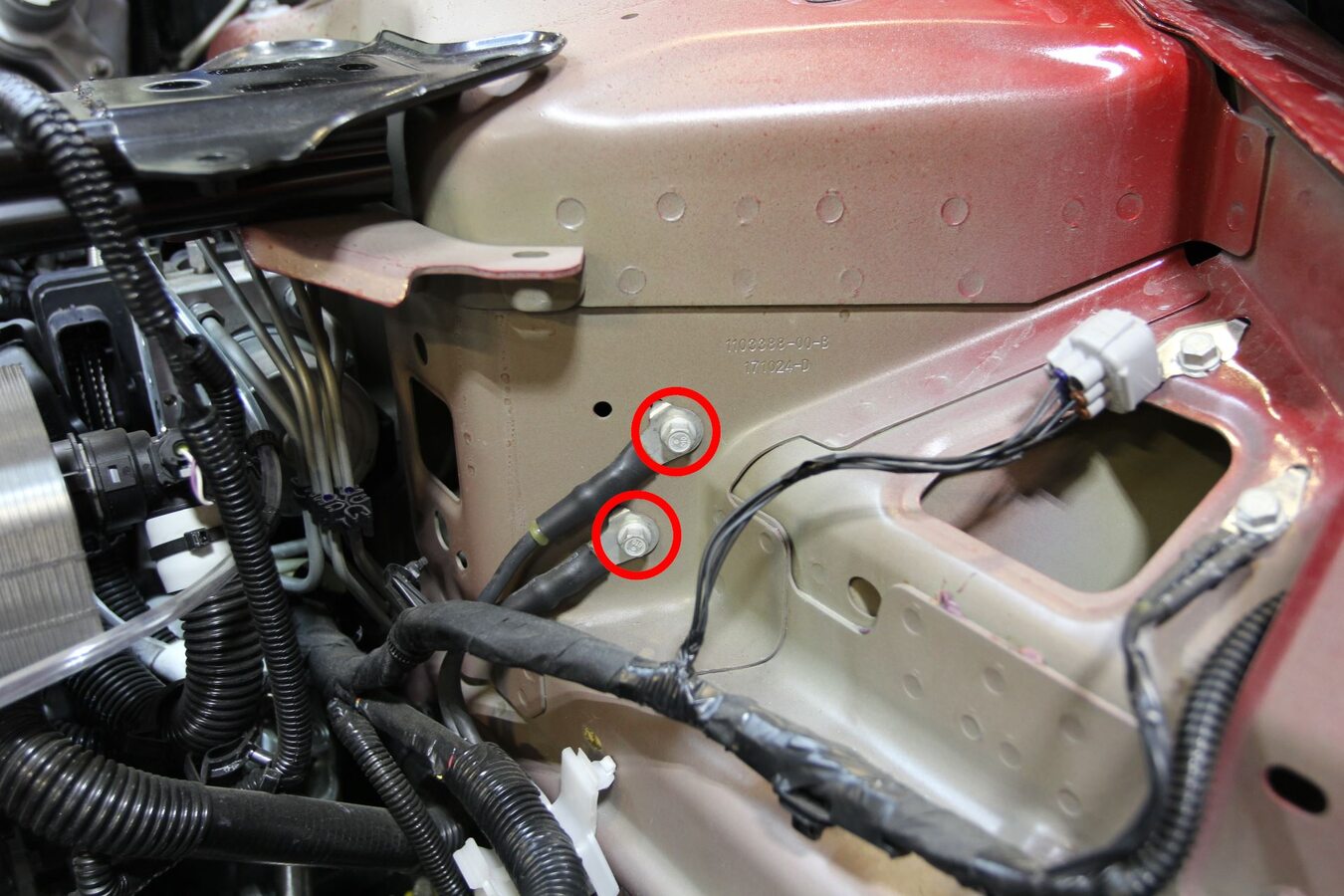

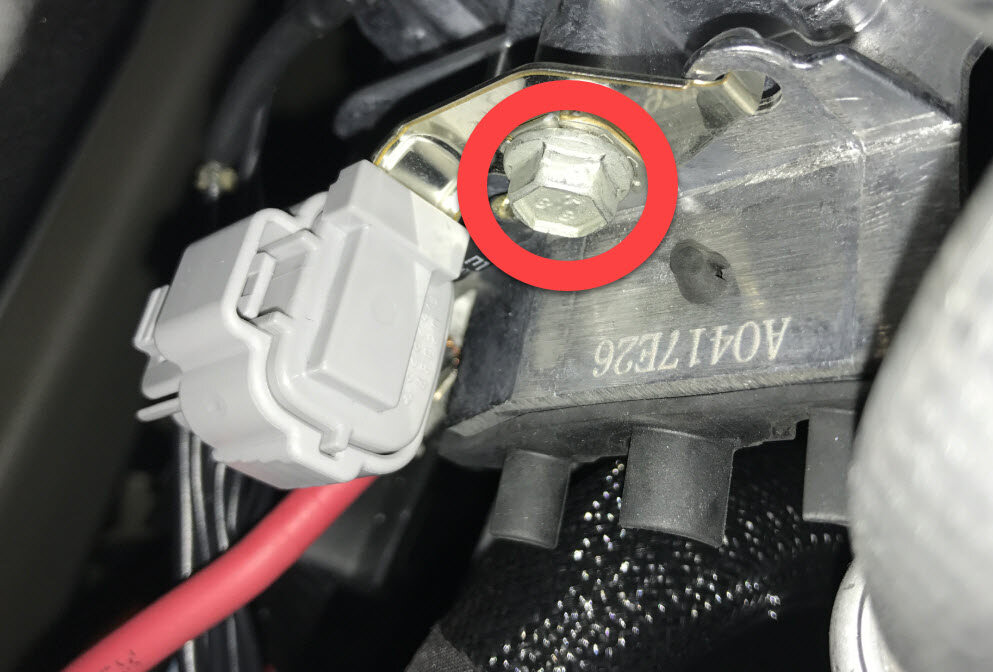

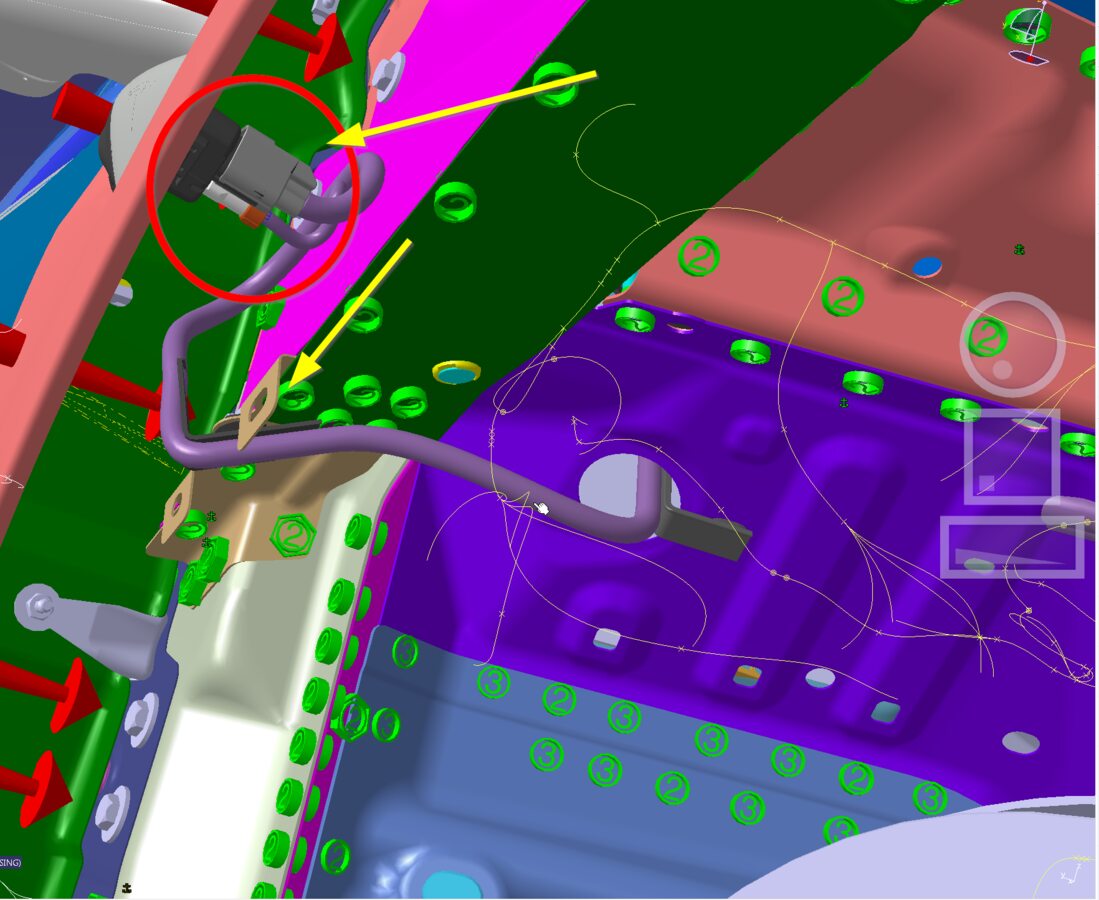

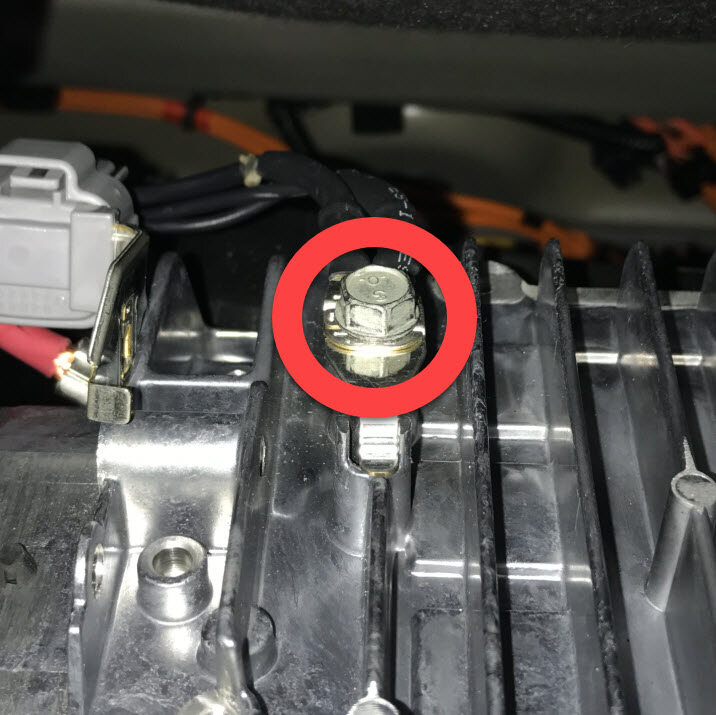

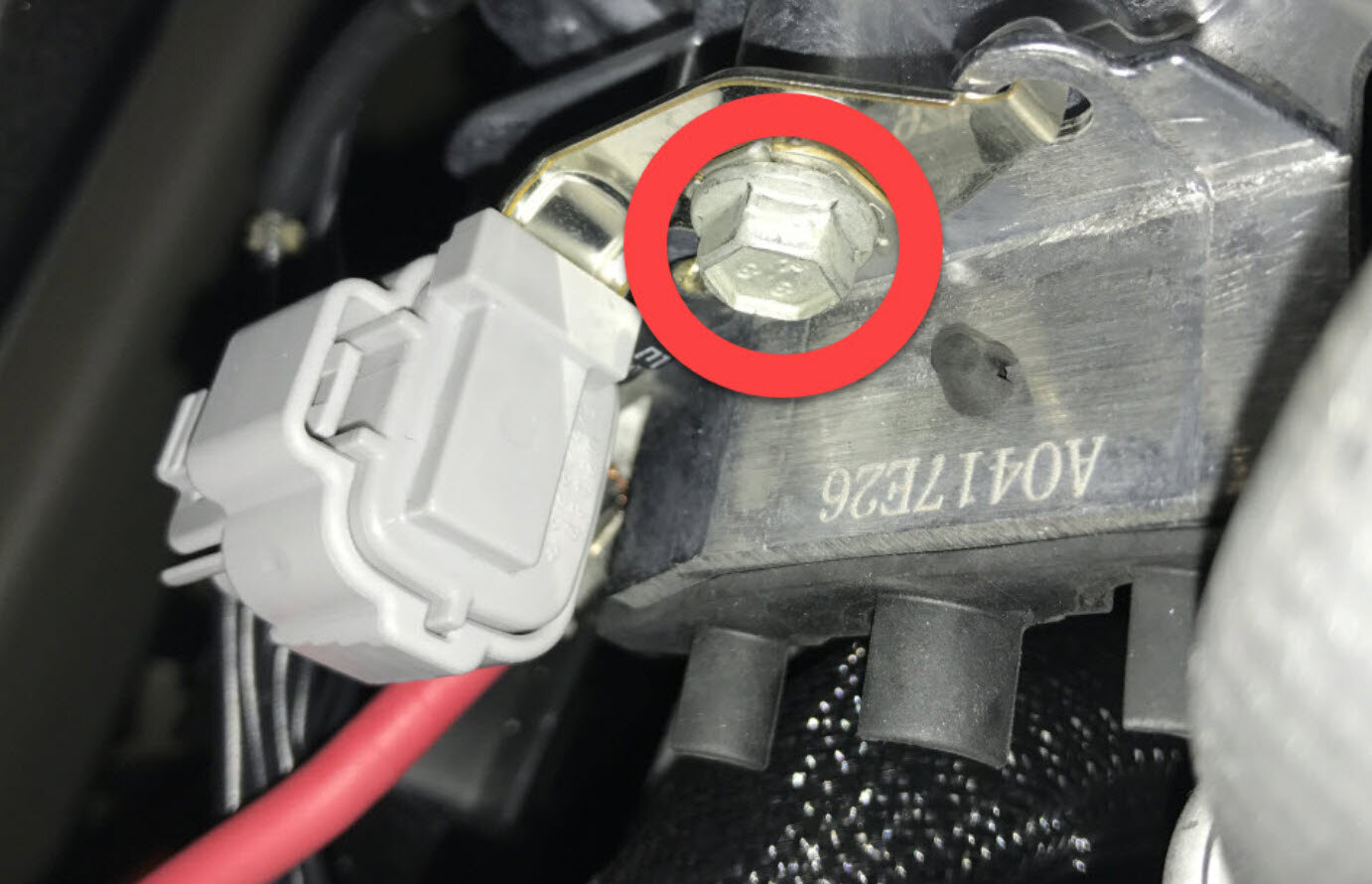

    注
    4 个夹子，1 个连接器；前备箱安全开关，3 个导片；从底部抓住封闭板，然后将其向上拉以松开夹子；断开开关

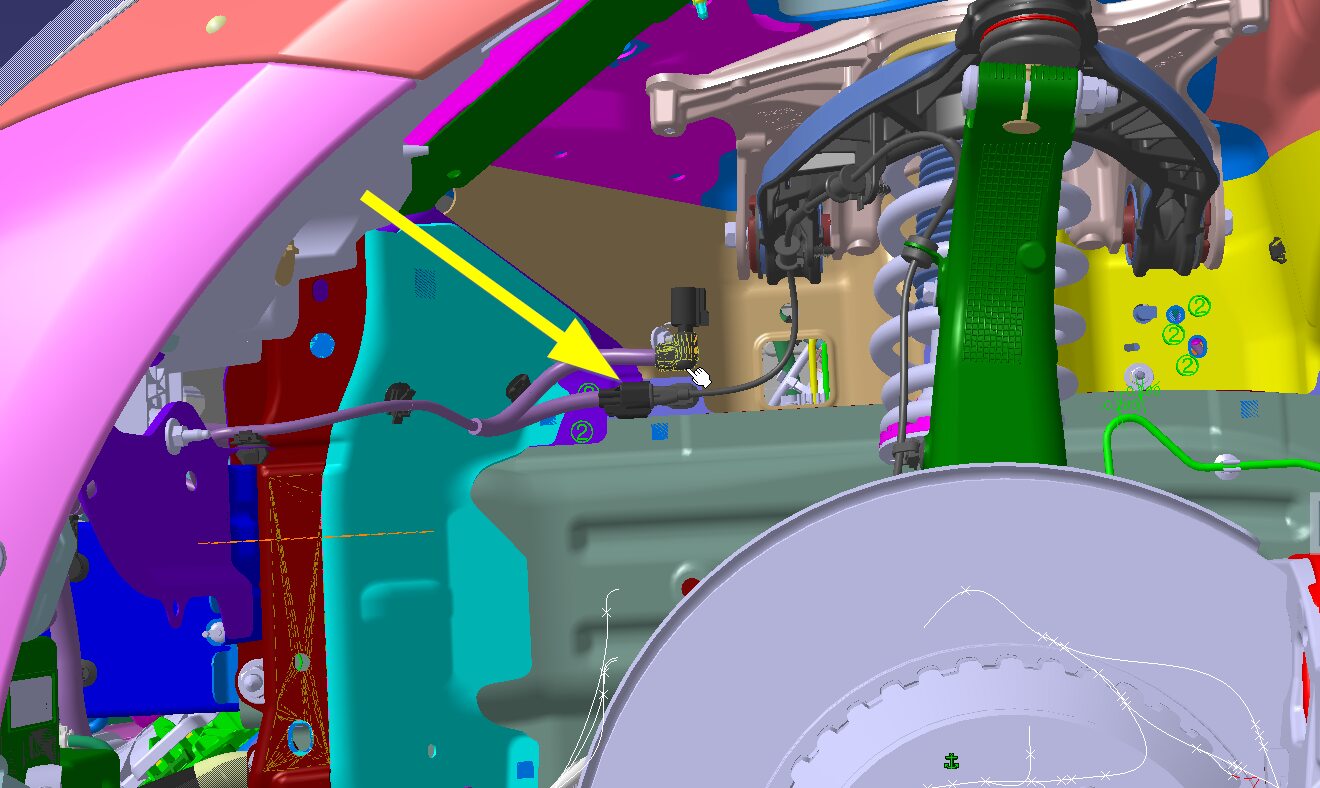

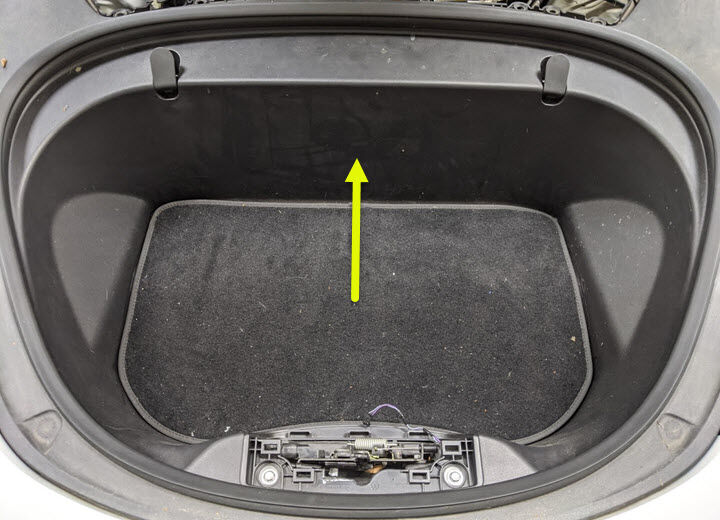

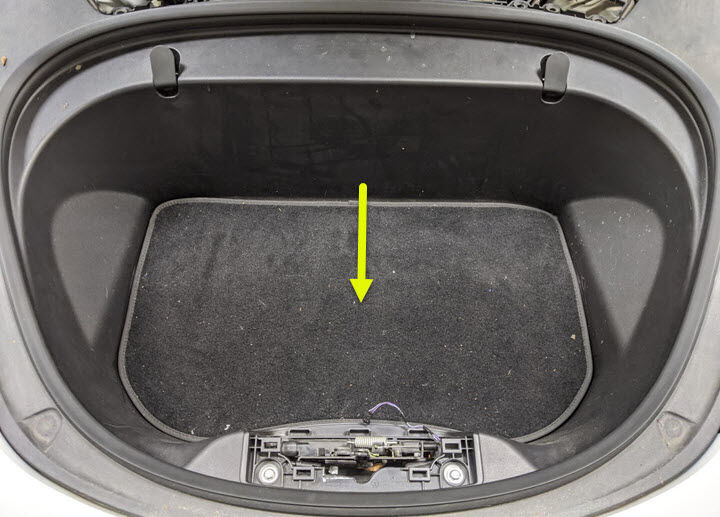

  44. 拆卸前备箱总成地毯

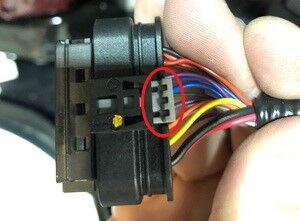

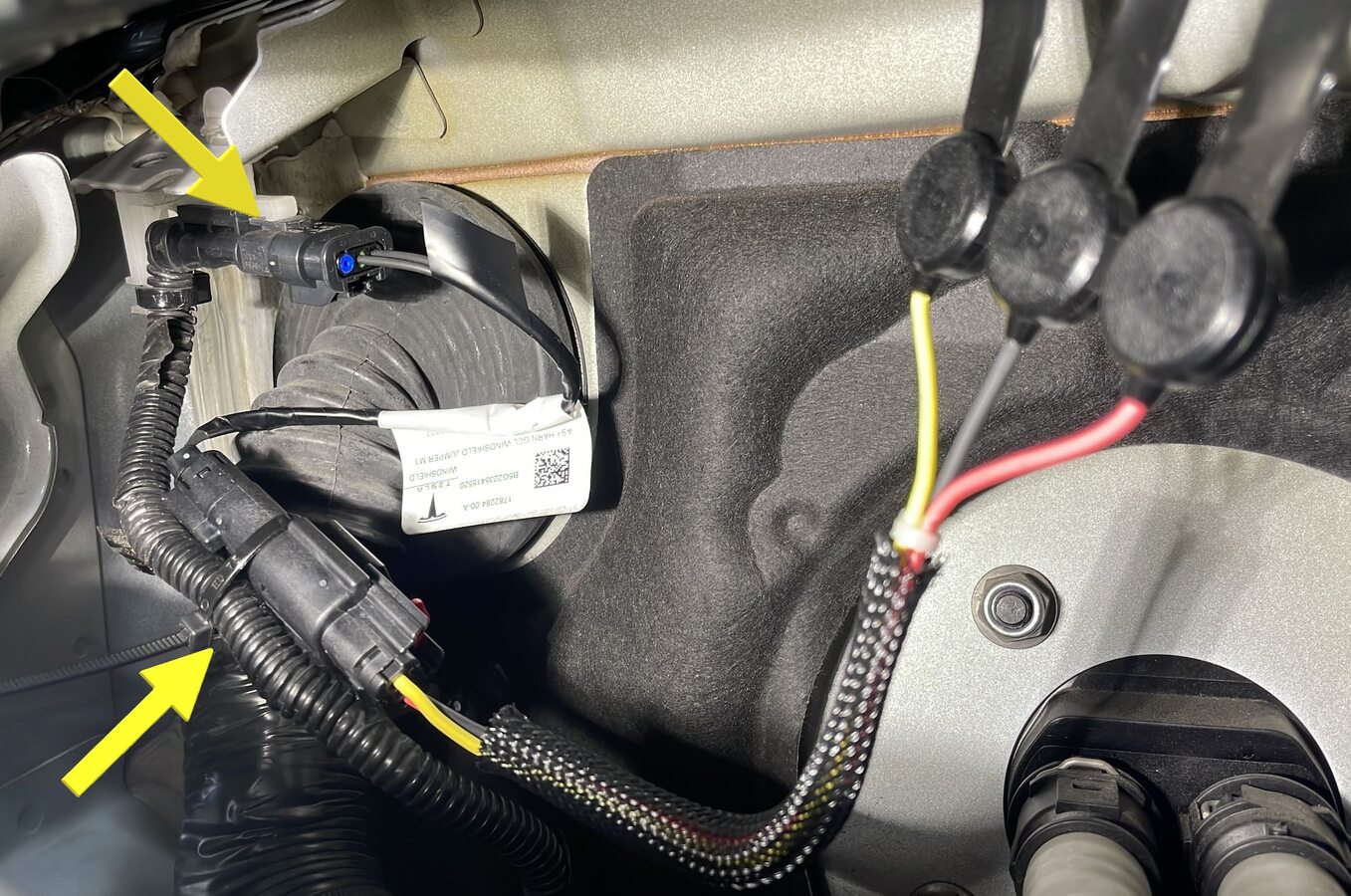

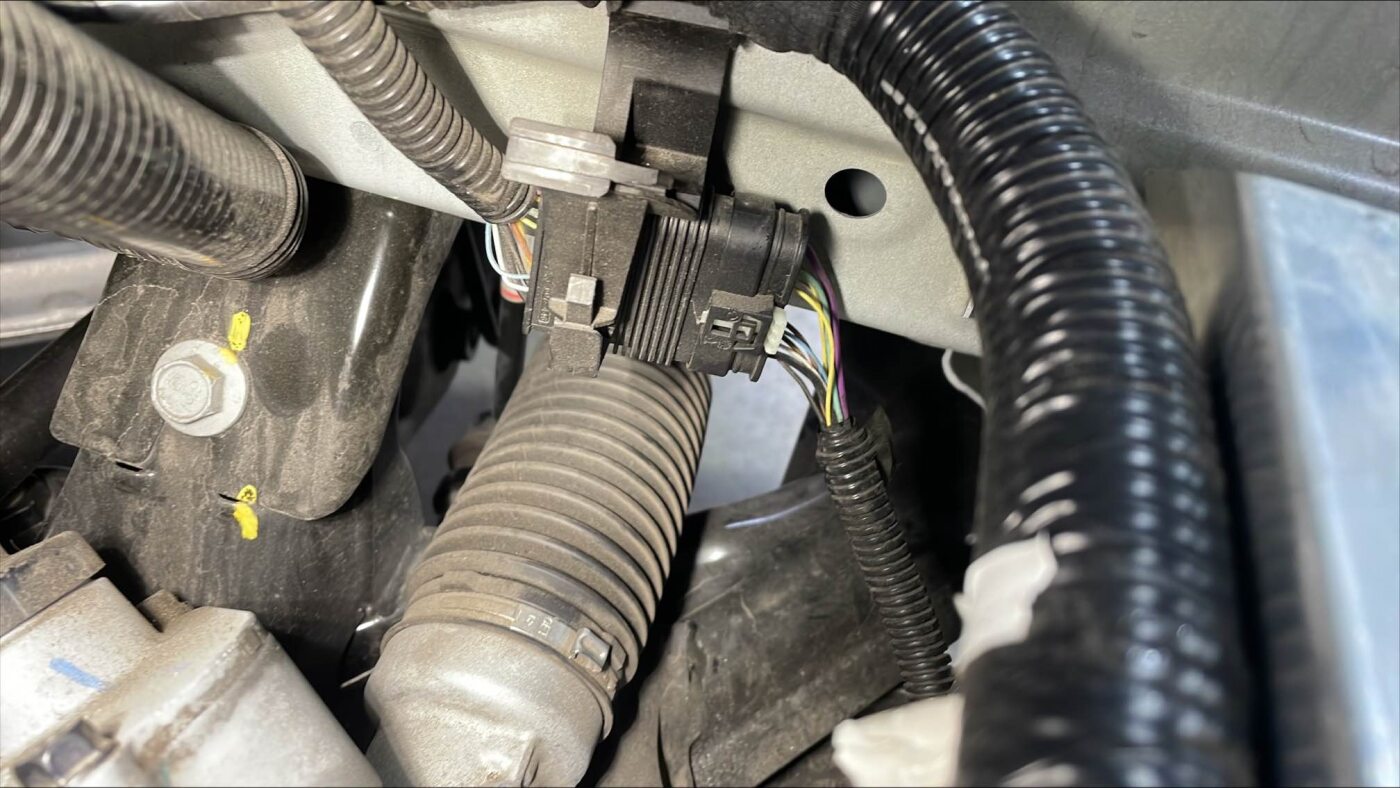

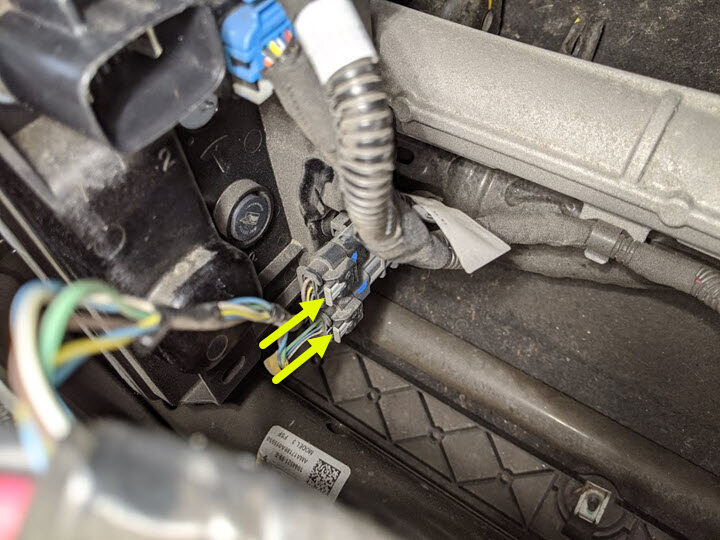

  45. 拆卸用于固定前备箱总成的螺栓
    注

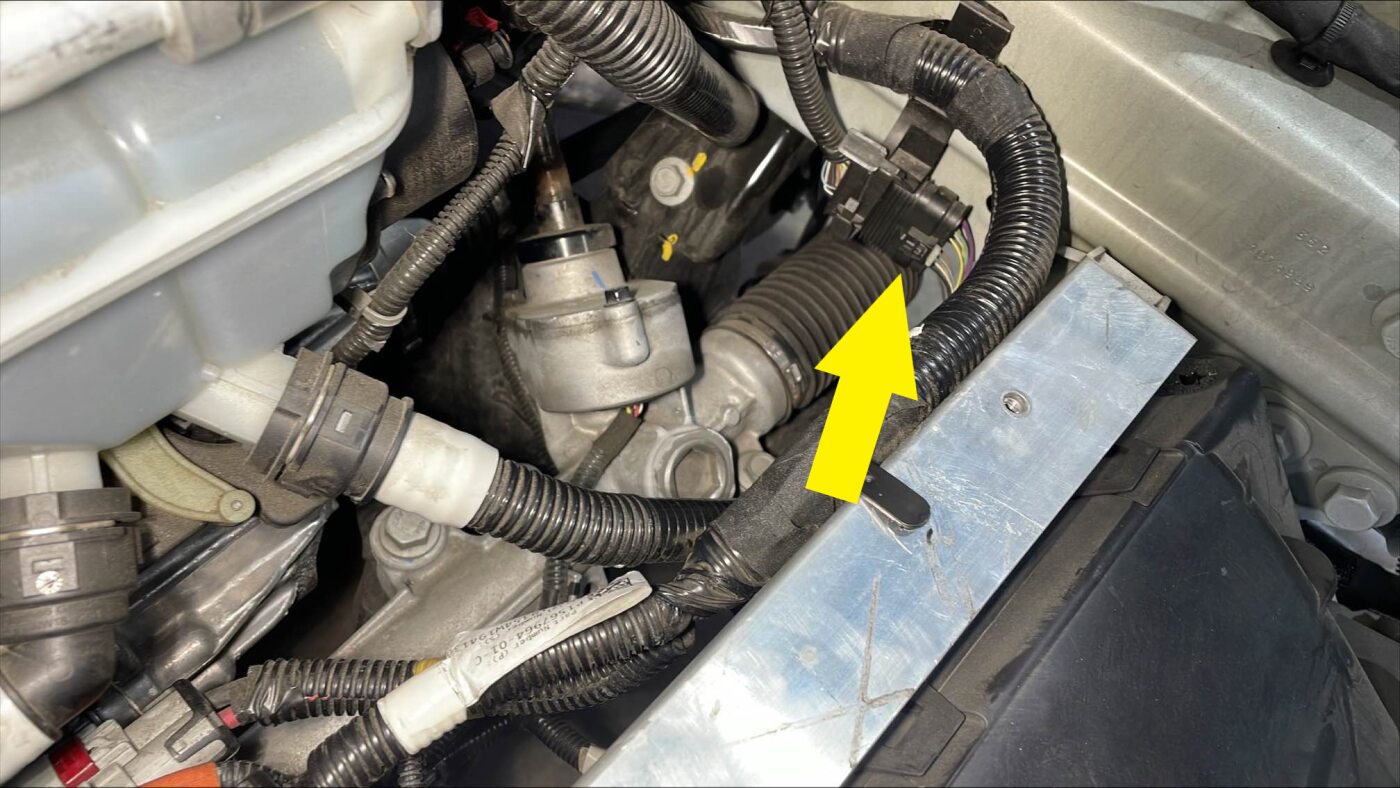

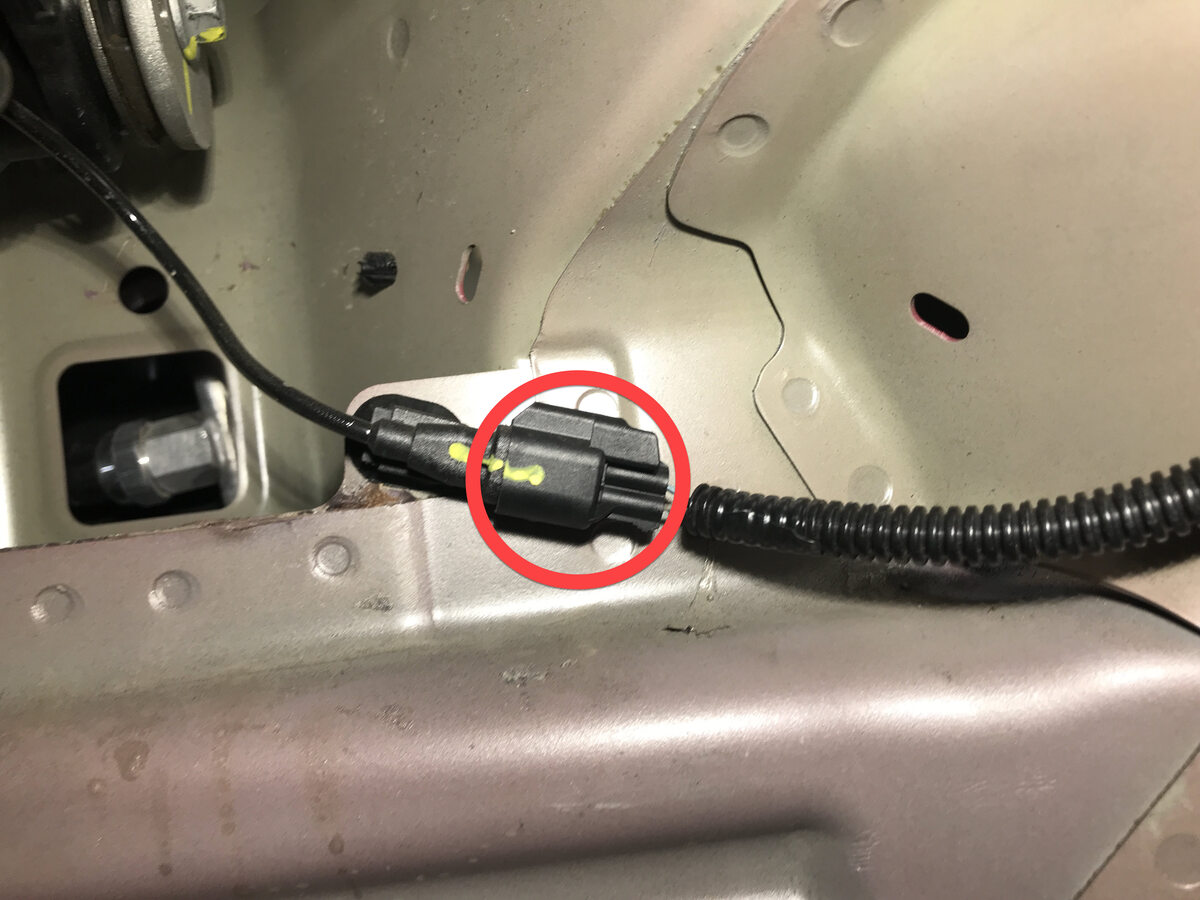

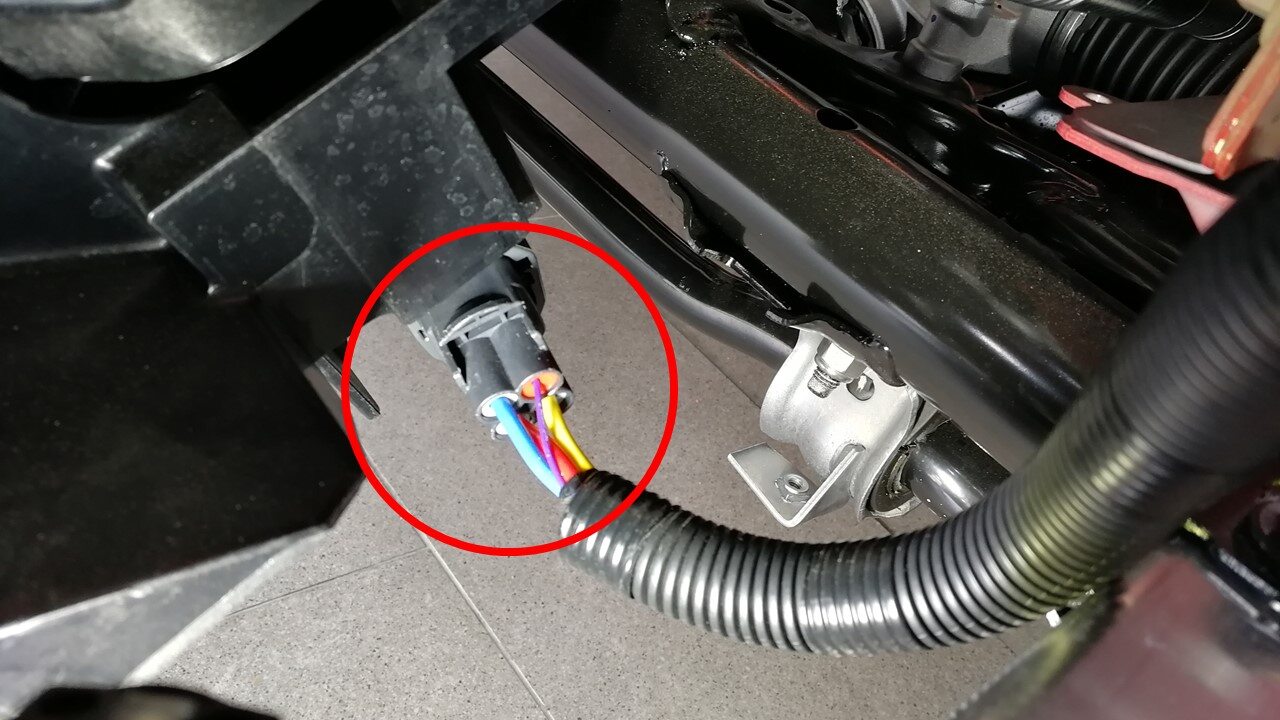

    7 个螺栓，10 毫米，5 Nm；提起 RBN 盖板以操作上部紧固件；新款车可能未配备此盖板

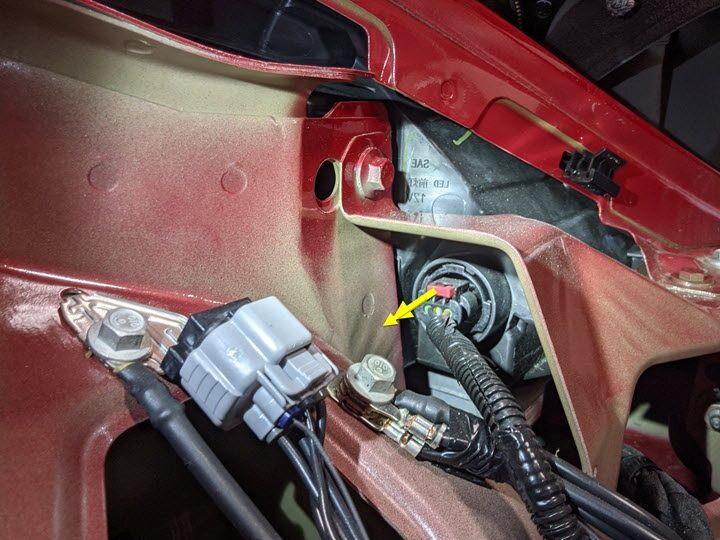

  46. 将前备箱总成从车辆上拆下
    注
    12 个卡子；更换损坏或丢失的卡子；旧款车上的卡子数量可能不同

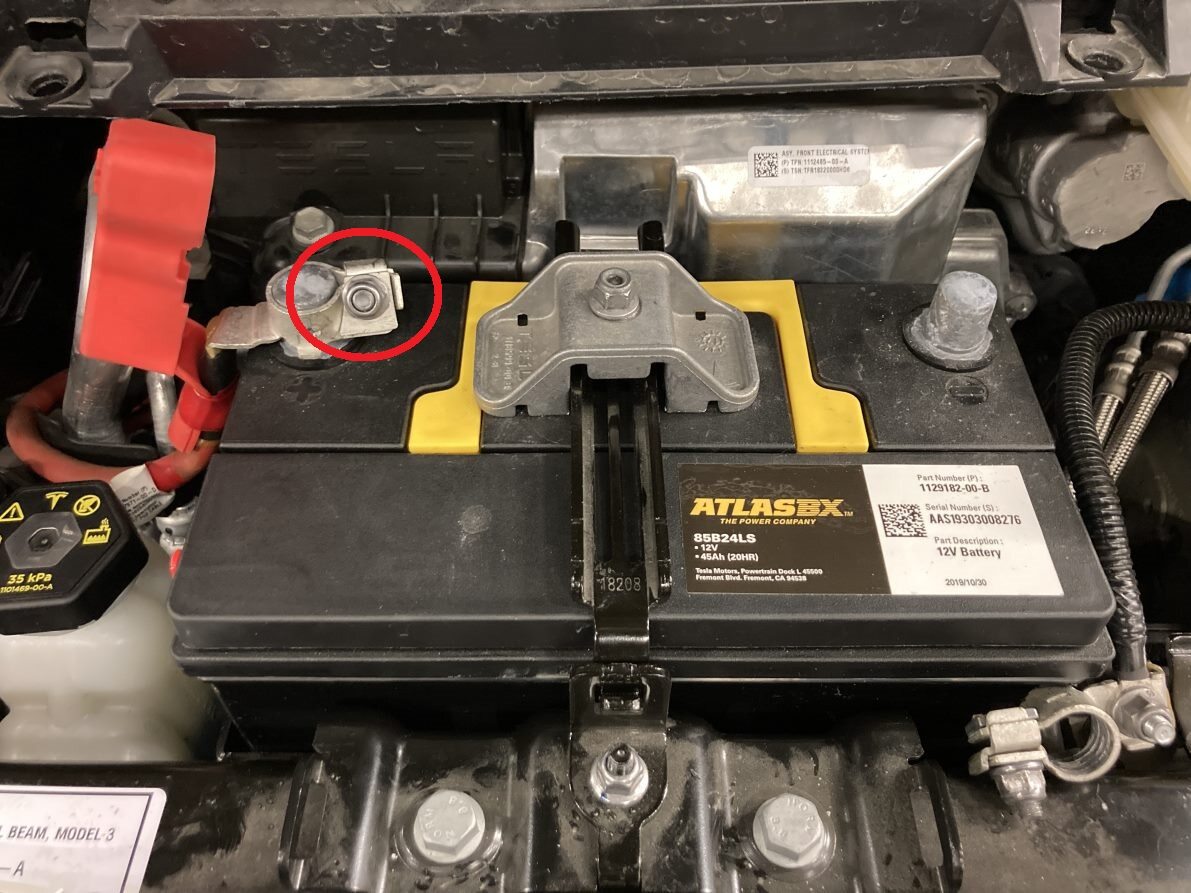

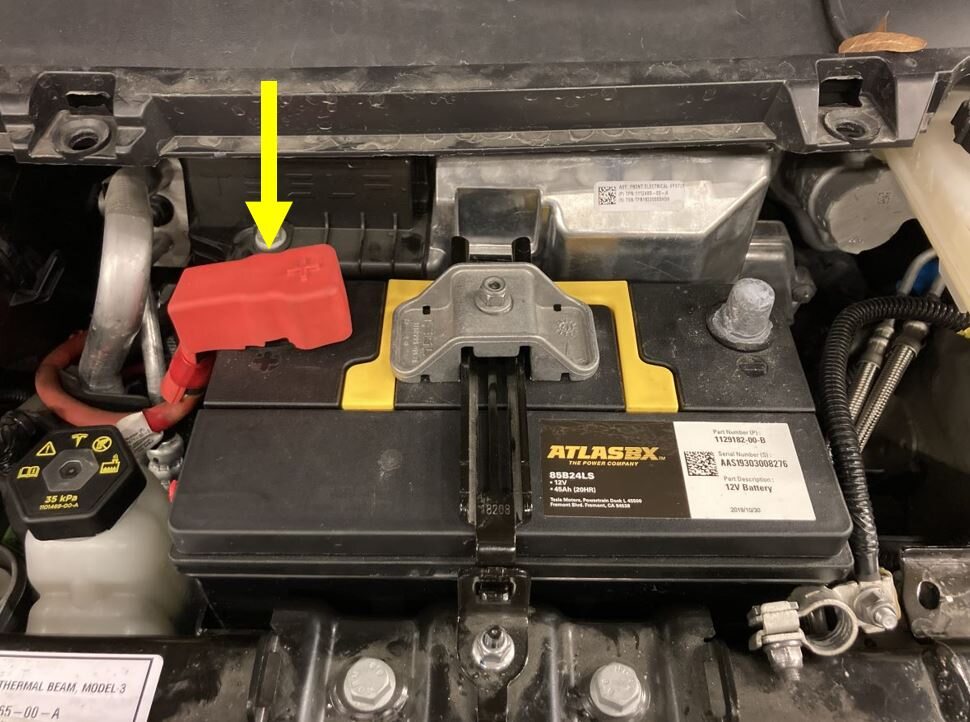

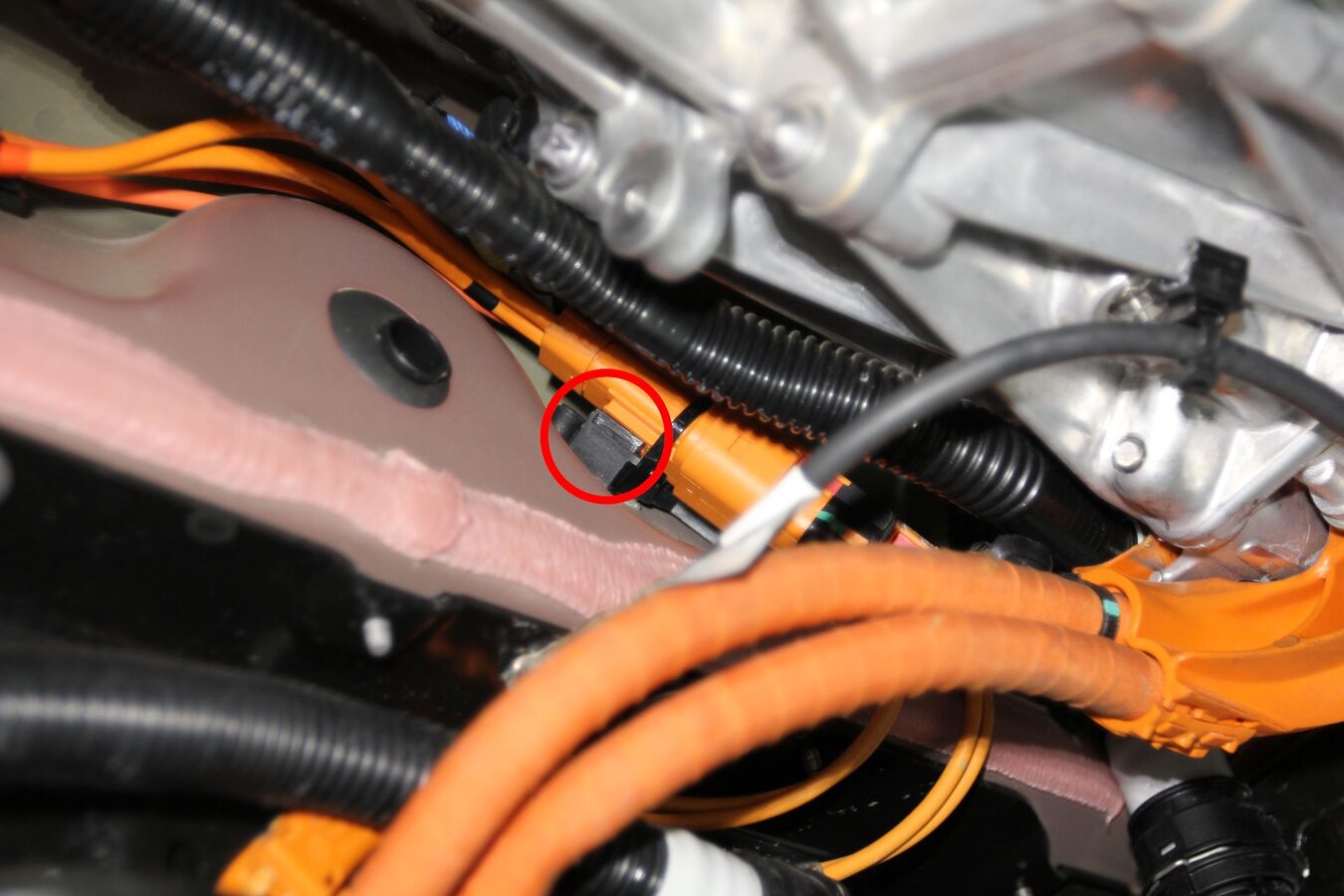

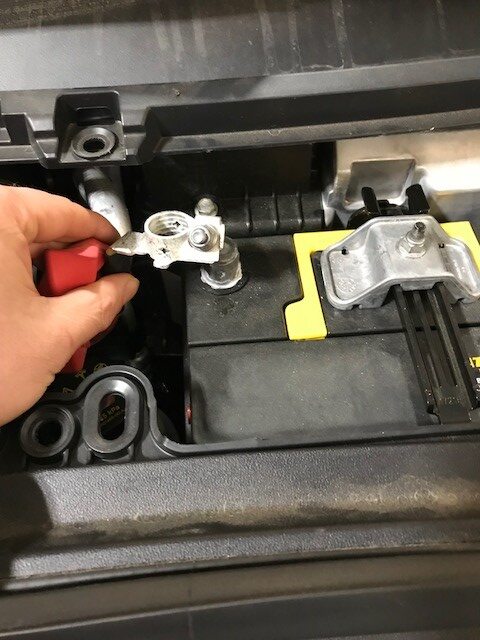

  47. 松开端子盖板并拆下正极端子

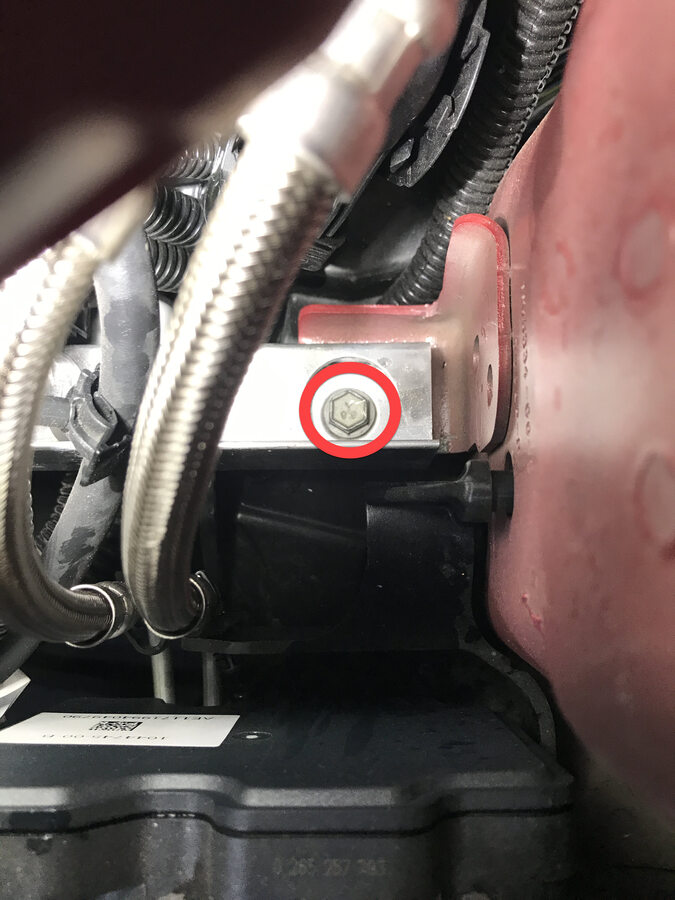

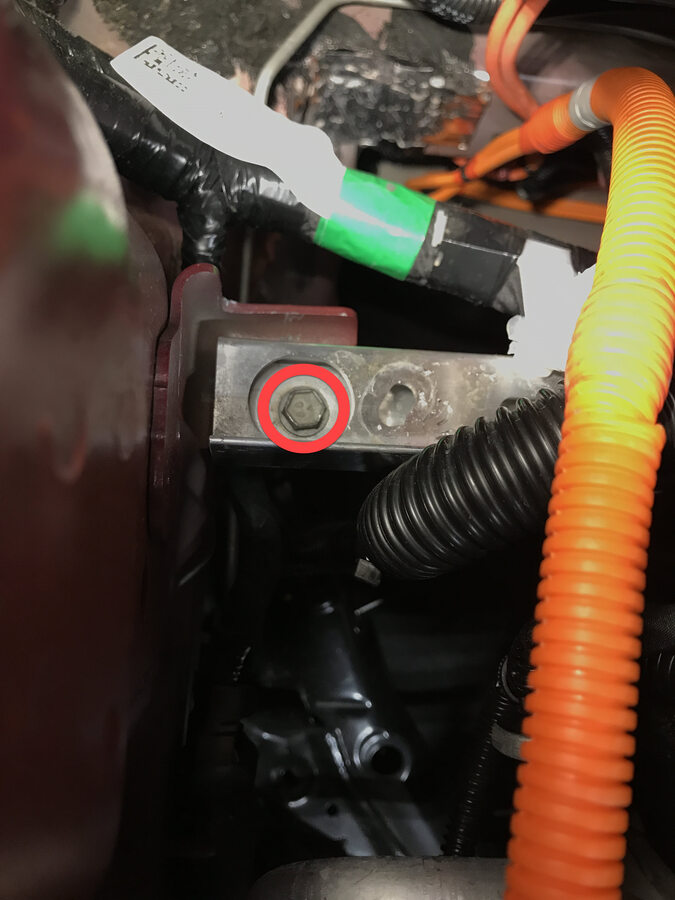

    注
    1 个螺母，10 毫米，6 Nm，1 个盖板

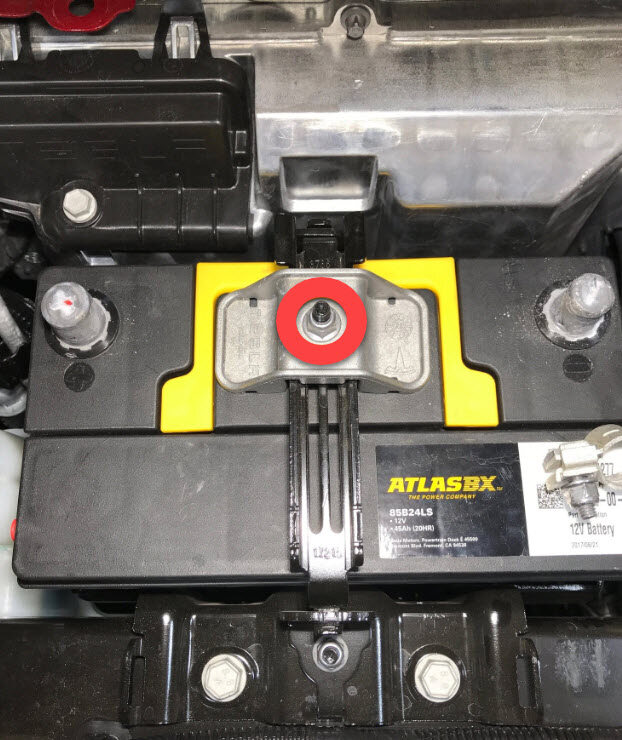

  48. 松开将 12V 电池上部拉紧装置支架固定到 12V 电池系带总成的螺母
    注
    1 个螺母，10 毫米，5 Nm

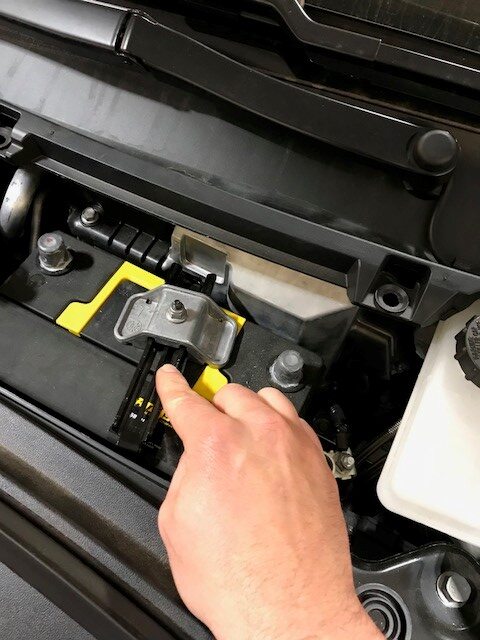

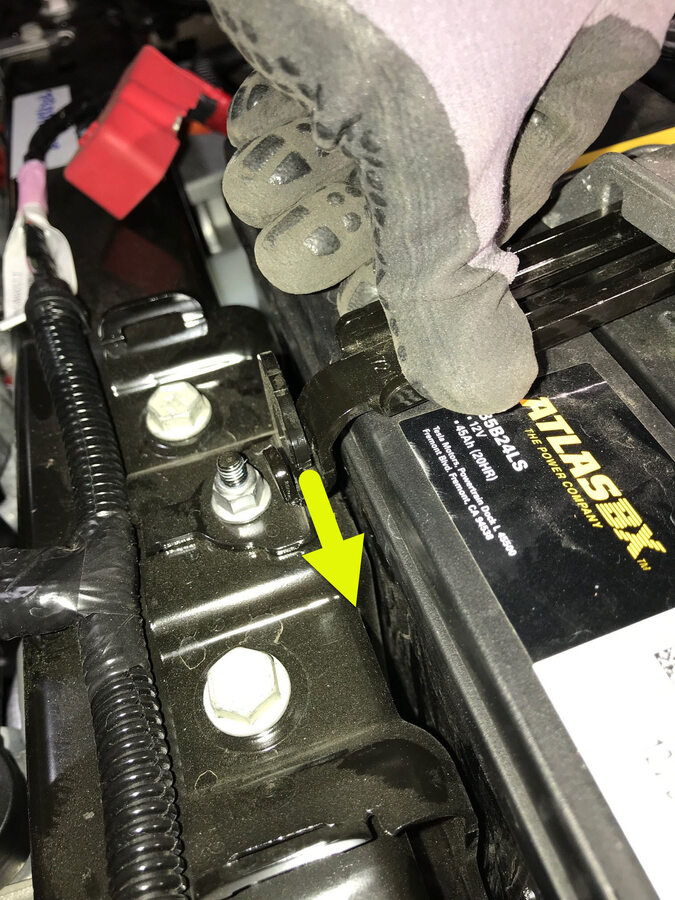

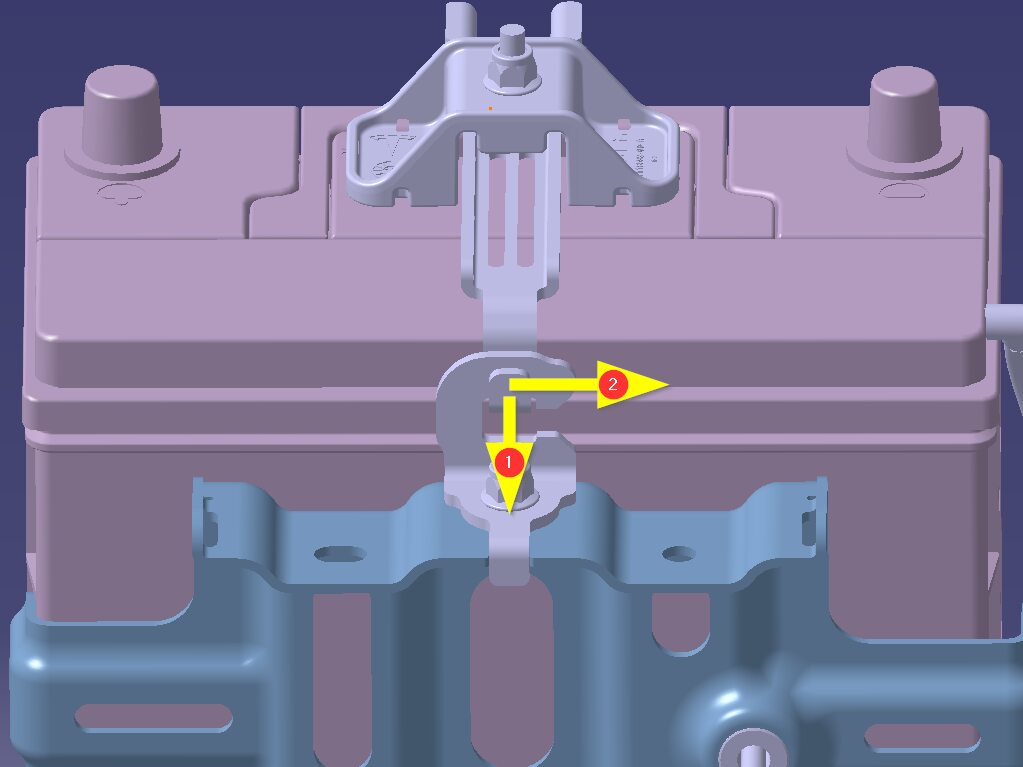

  49. 向下推动并向右侧滑动电池系带总成，以便将其从前侧钩和后侧拉紧装置总成上松开

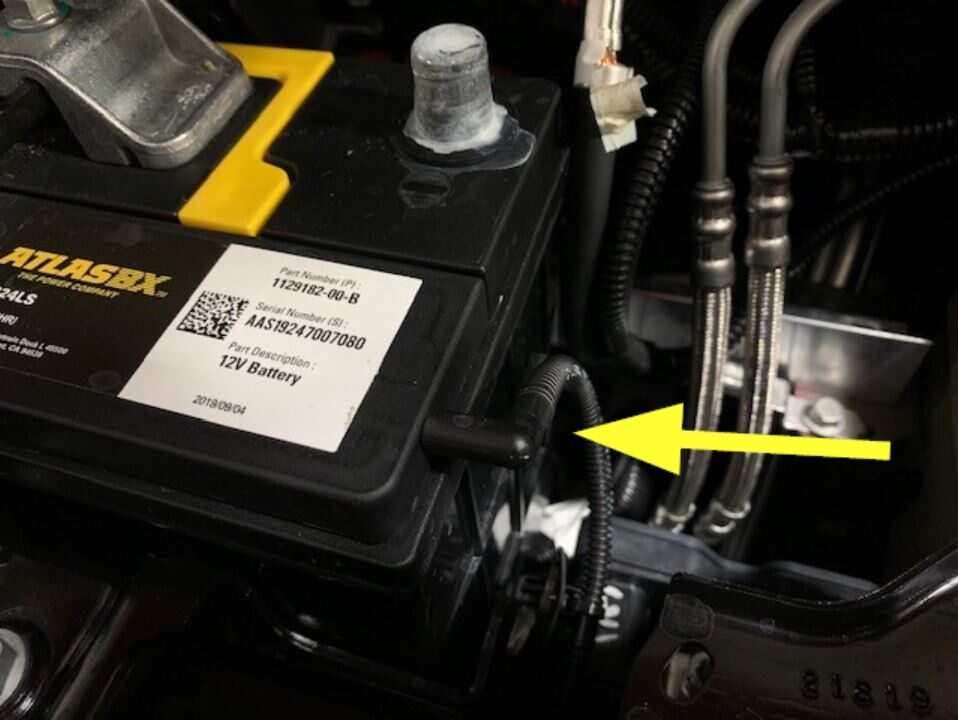

  50. 从 12V 电池 LH 侧拆下通风软管
    注
    1 个软管

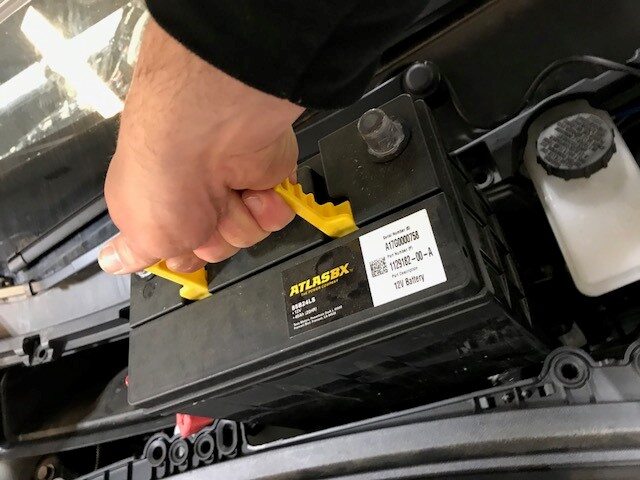

  51. 将 12V 电池从车辆上拆下
  52. 拆下 LH 雨刮器臂螺母盖
    注
    1 个盖
  53. 断开清洗器软管与左侧雨刮器臂至 Y 型管接头的连接，然后松开清洗器软管夹
    注
    2 个夹子，1 个软管
  54. 拆卸将左侧雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm
  55. 将左侧雨刮器臂和软管总成从车辆上拆下
  56. 拆下 RH 雨刮器臂螺母罩
    注
    1 个盖
  57. 断开清洗器软管与 RH 雨刮器臂至 Y 型管接头的连接，然后松开清洗器软管夹
    注
    2 个夹子，1 个软管
  58. 拆下将 RH 雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm
  59. 从车上拆下 RH 雨刮器臂和软管总成
  60. 拆下 LH 减震塔盖
    注
    2 个推拉式卡子
  61. 拆卸右侧减震塔盖
    注
    2 个推拉式卡子
  62. 将前围篦网从挡风玻璃上松开并从车辆上拆下
    注
    2 个推拉式卡子，6 个卡子

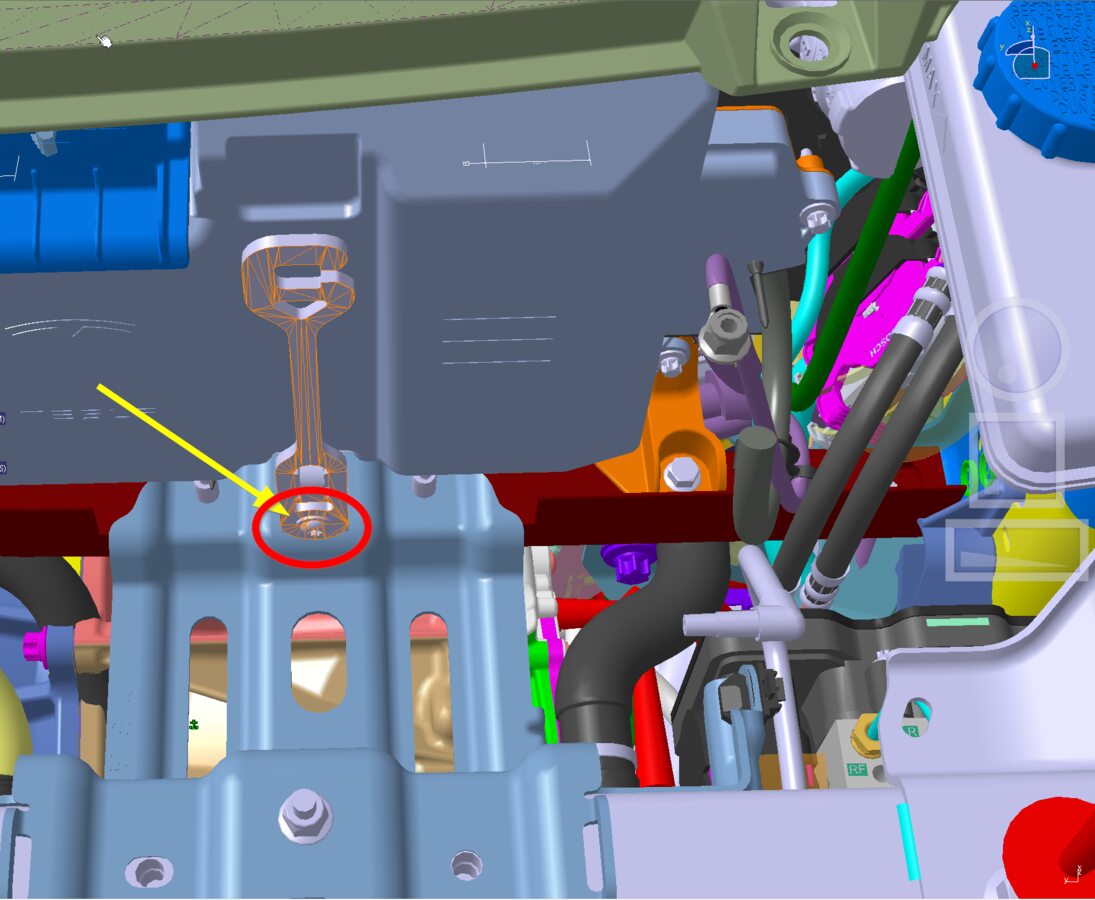

  63. 拆卸 12V 电池后侧钩拉紧装置总成
    注
    1 个螺栓，T25，9 Nm

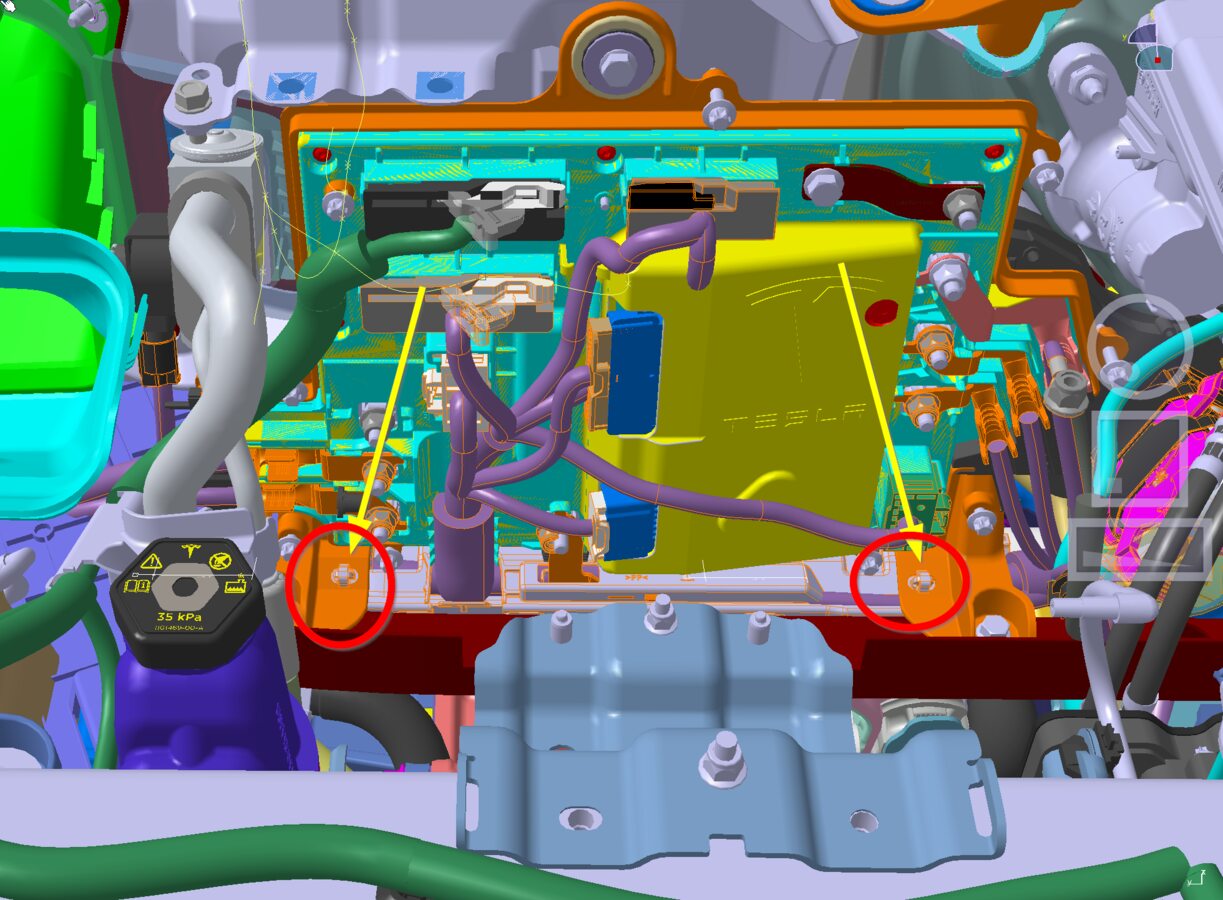

  64. 拆卸将超级瓶固定到减震塔支架总成的螺母
    注
    2 个螺母，10 毫米，8 Nm
  65. 拆卸将电池支架固定到减震塔支架总成的螺栓
    注
    2 个螺栓，13 毫米，15 Nm
  66. 从 12V 电池支架上拆下冷却液软管夹

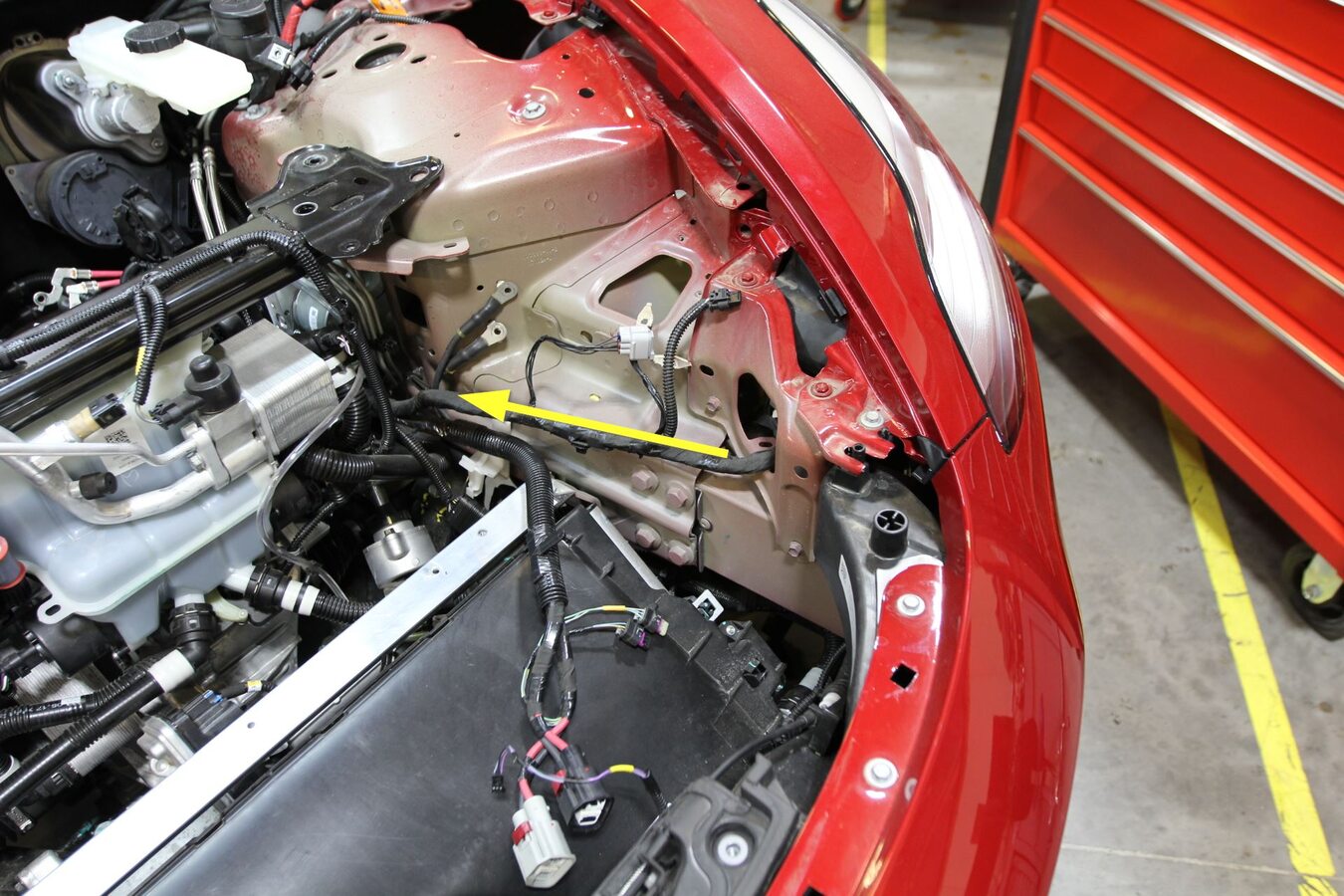

    注
    1 个树形头卡子
  67. 从 12V 电池支架上拆下 12V 电池排放管路夹
    注
    1 个边缘夹

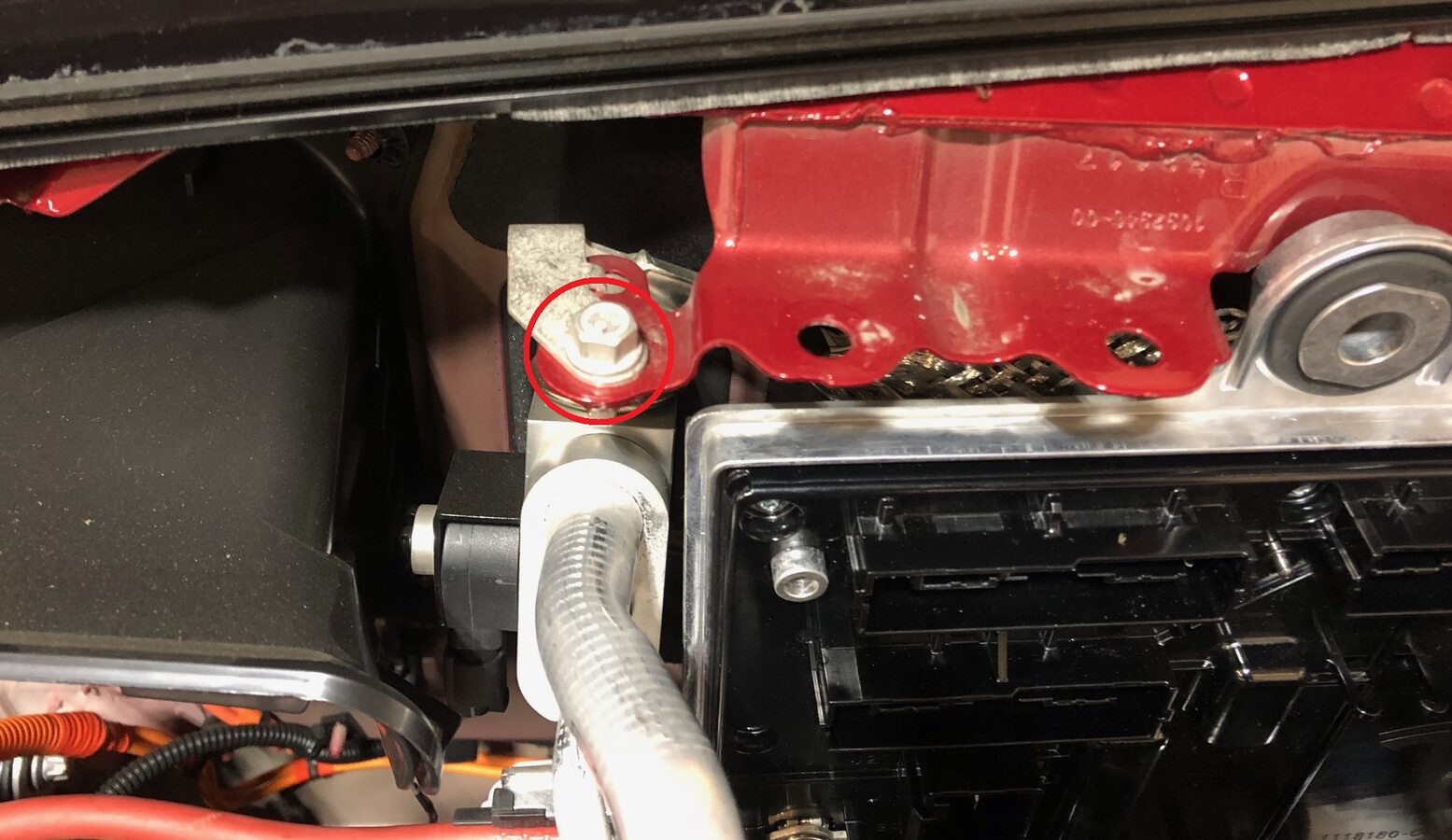

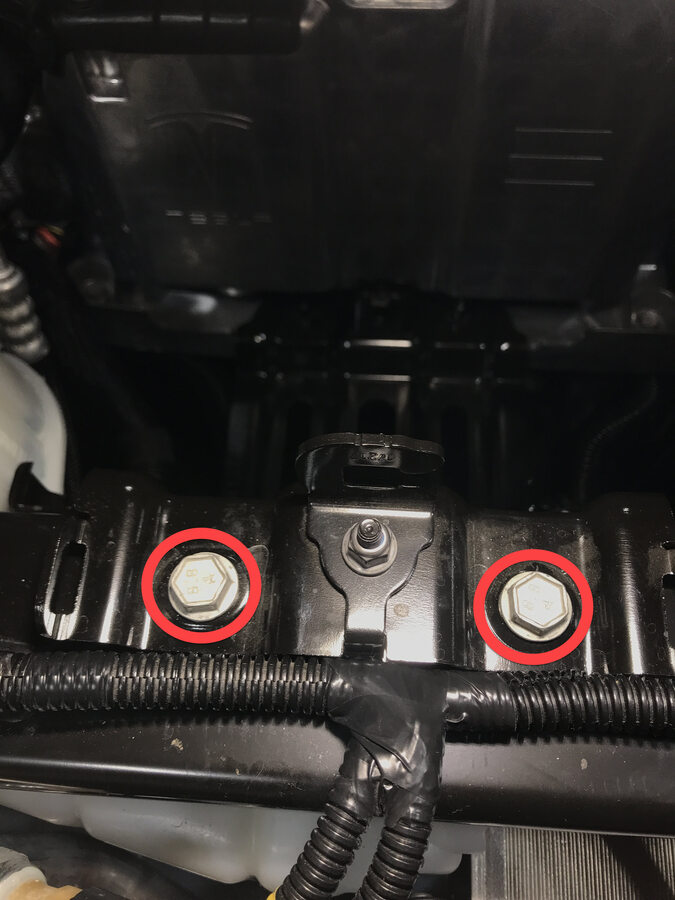

  68. 拆下将减震塔支架固定到 RH 减震塔的内部螺栓。
  69. 拆下将减震塔支架固定到 RH 减震塔的外部螺栓。
  70. 拆下将减震塔支架固定到 LH 减震塔的内部螺栓。
  71. 拆下将减震塔支架固定到 LH 减震塔的外部螺栓。
  72. 移动减震塔支架总成以留出间隙
    注
    将减震塔支架向前移动，但请勿完全拆下

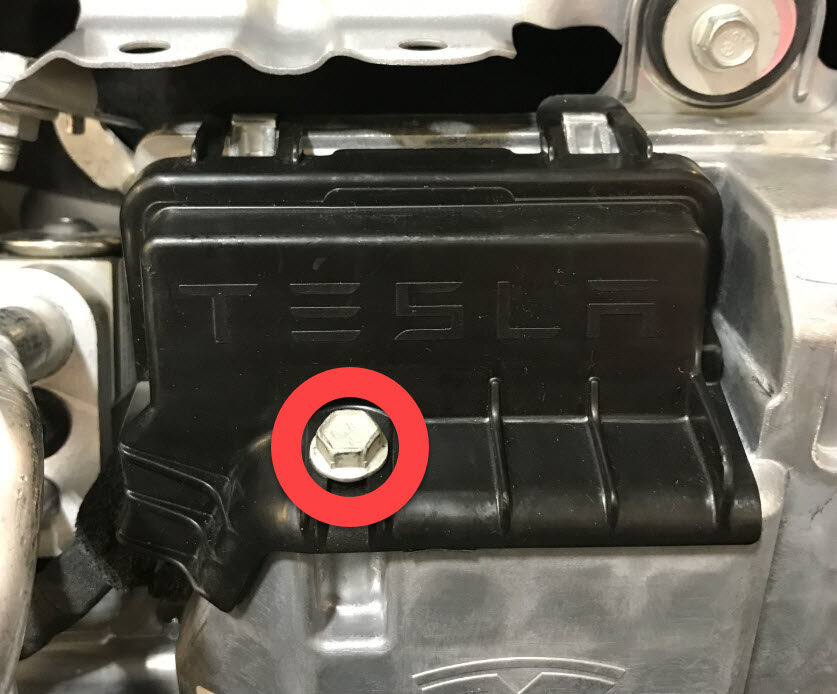

  73. 拆卸将温度系统子线束盖板固定到前控制器的螺栓
    注
    1 个螺栓，10 毫米，6 牛米

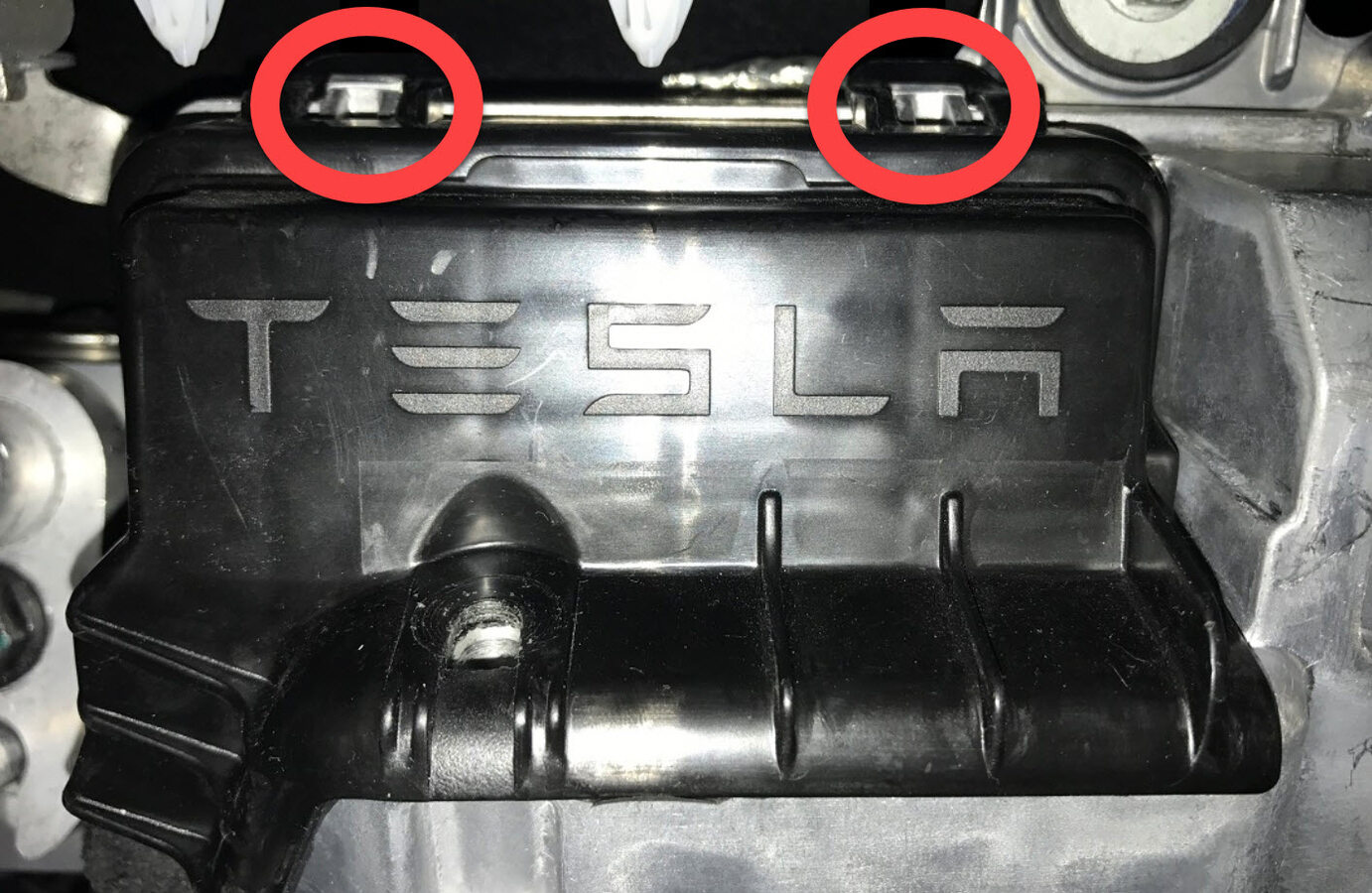

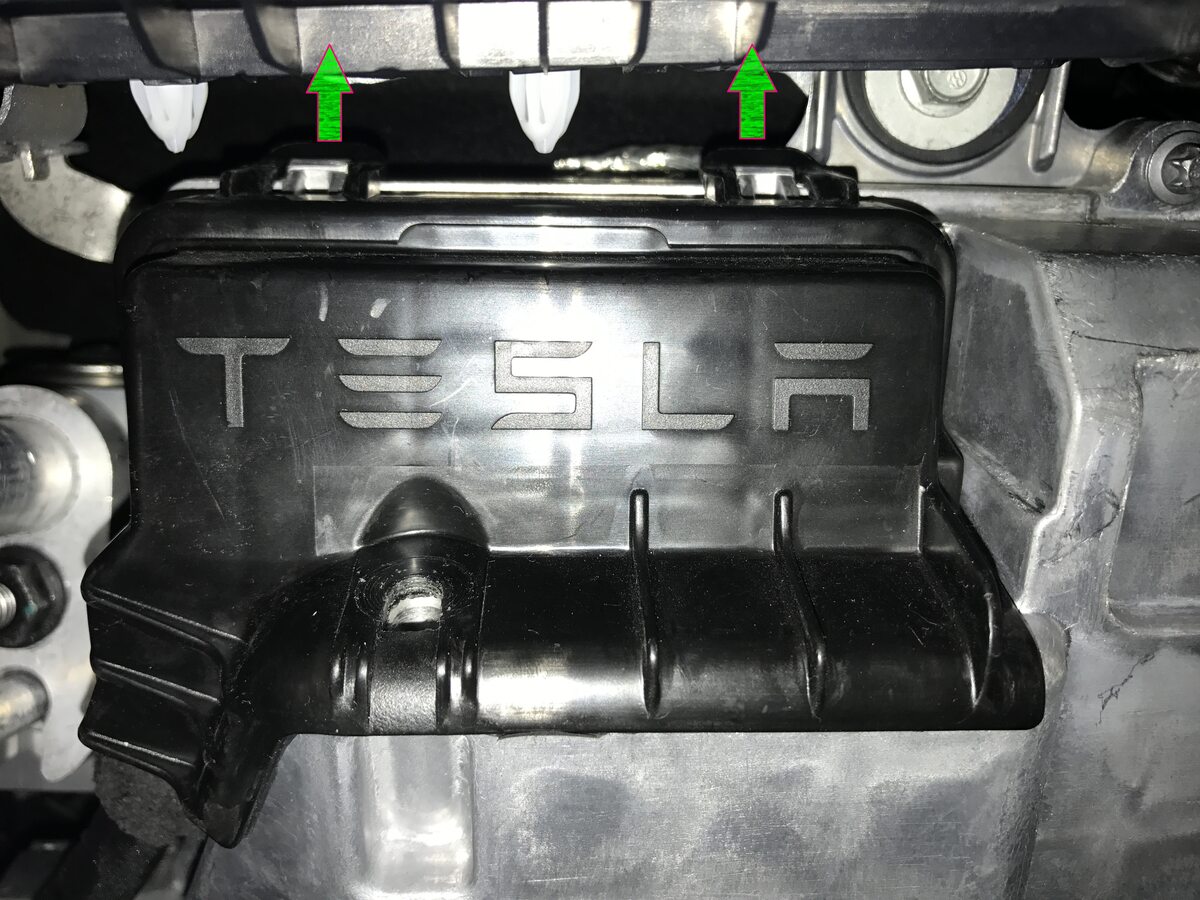

  74. 从前控制器盖板上松开温度系统子线束盖板锁片，然后从车辆上拆下
    注
    2 个锁片

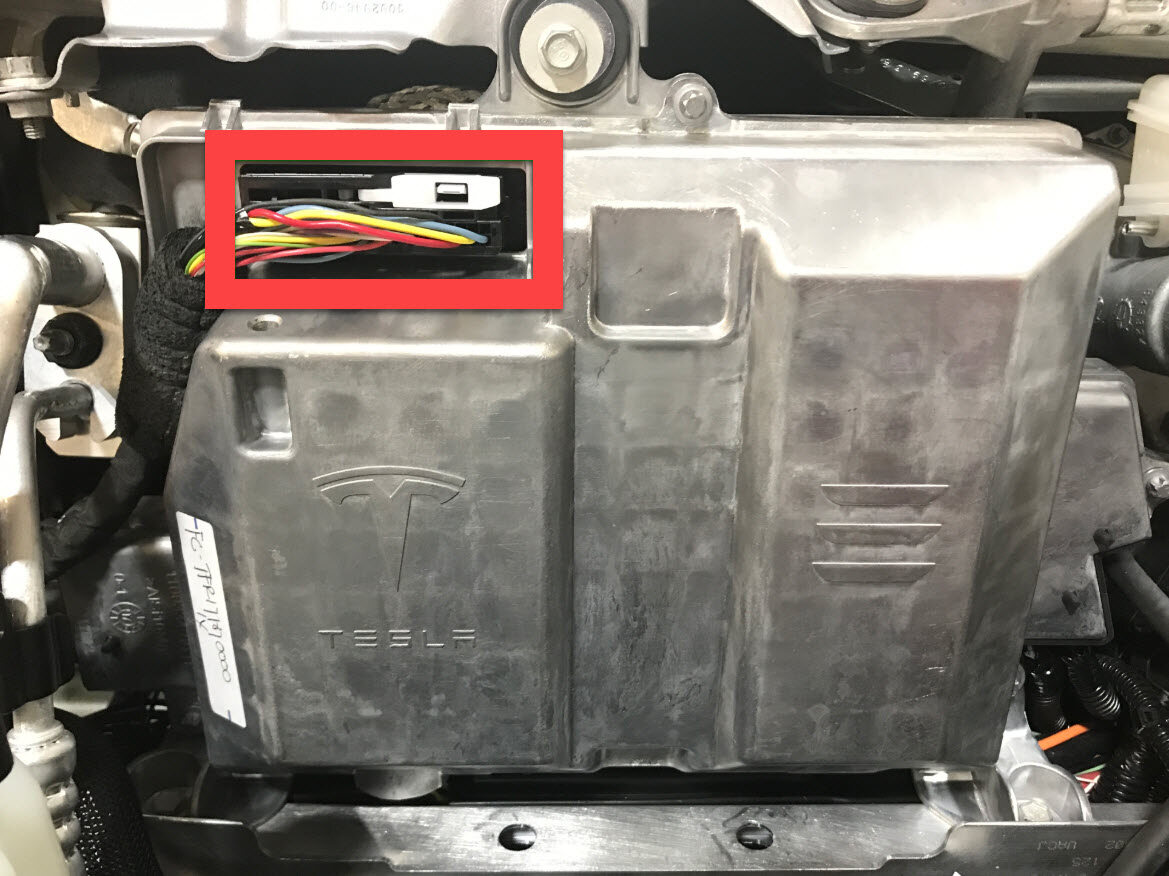

  75. 断开温度系统子线束与前控制器的连接
    注
    1 个连接器

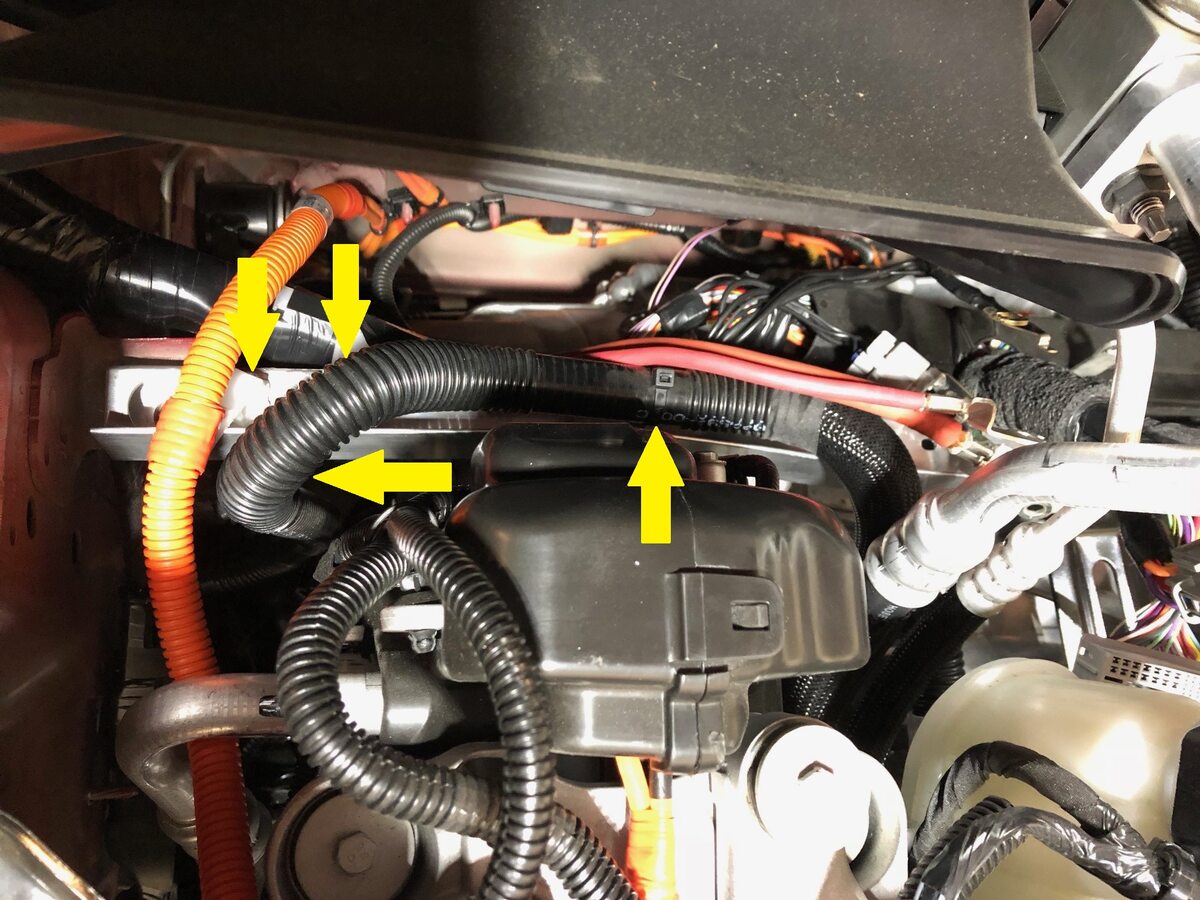

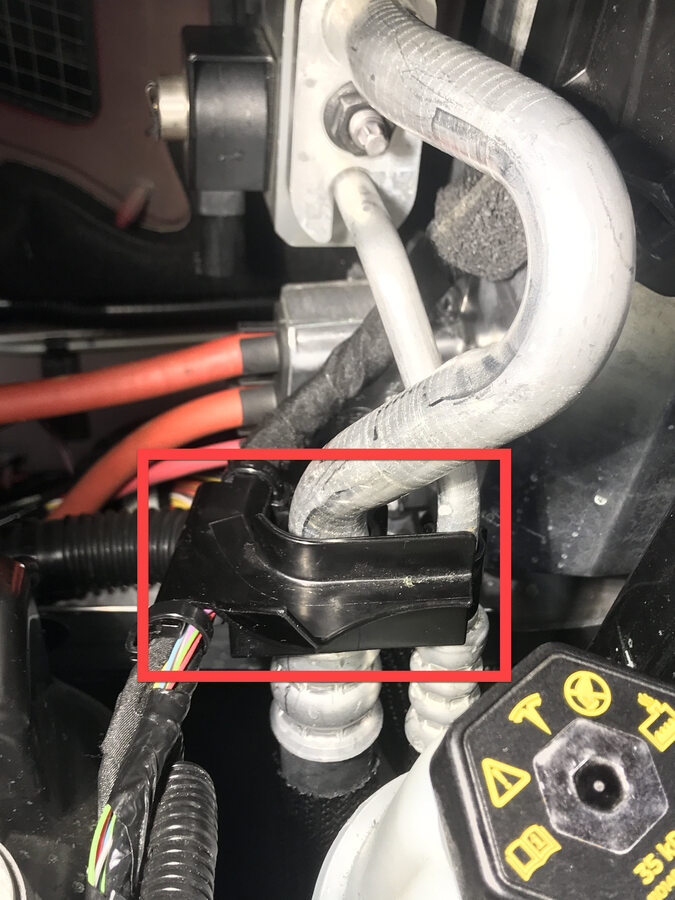

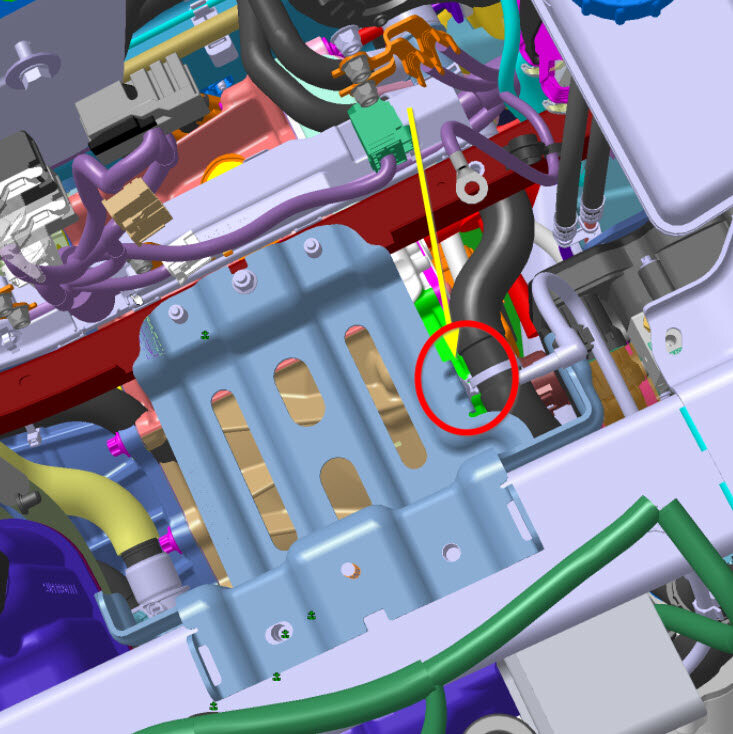

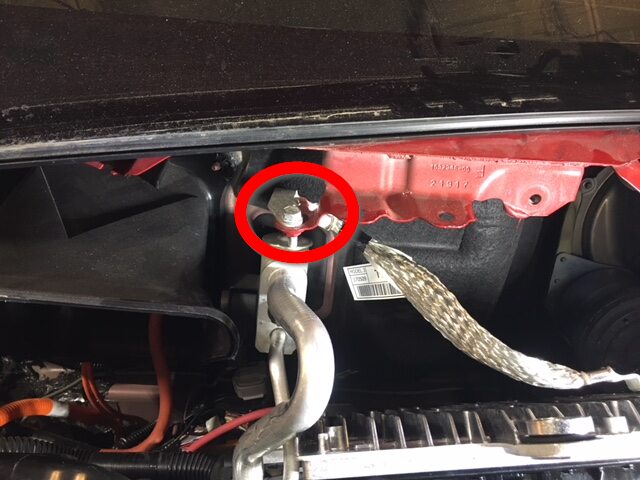

  76. 松开热力膨胀阀附近吸入/液体管路上的双欧米伽型夹
    注
    将线束移到一旁以留出间隙

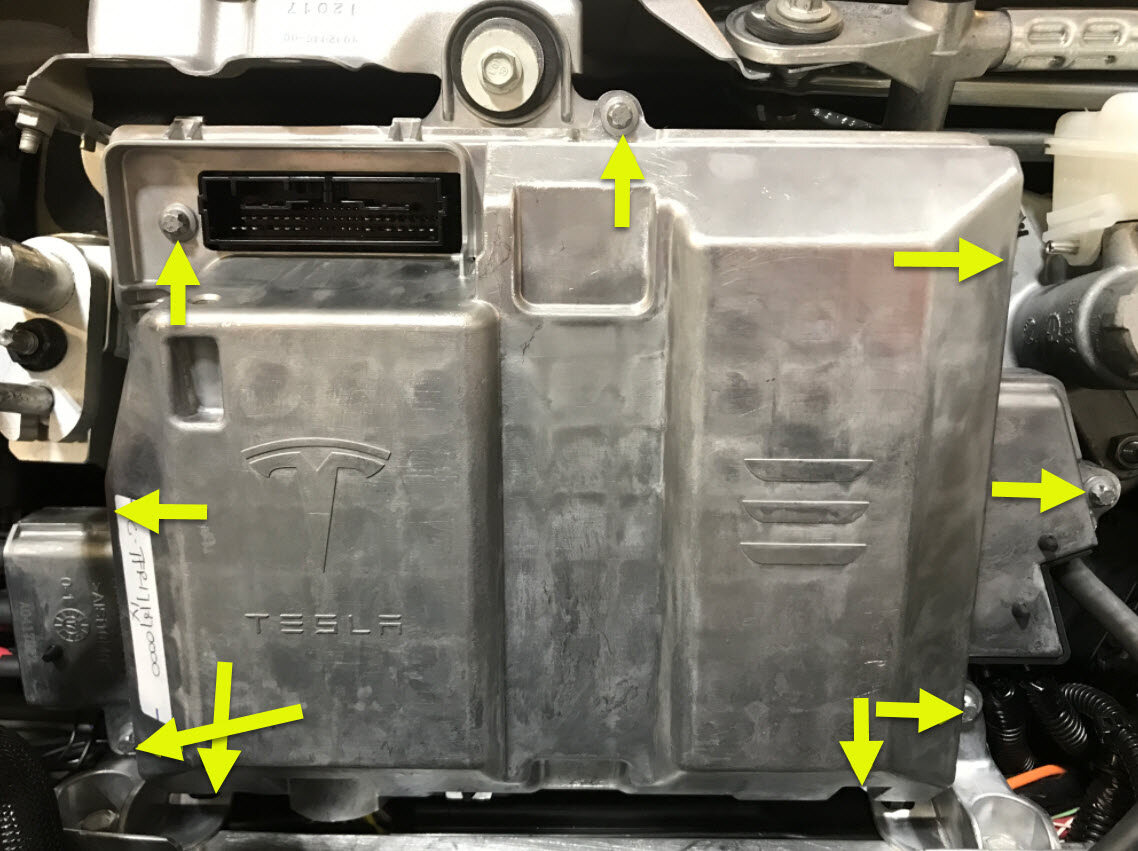

  77. 拆卸固定前控制器护板总成的螺栓并从车辆上拆下
    注
    9 个螺栓，E8，6 Nm

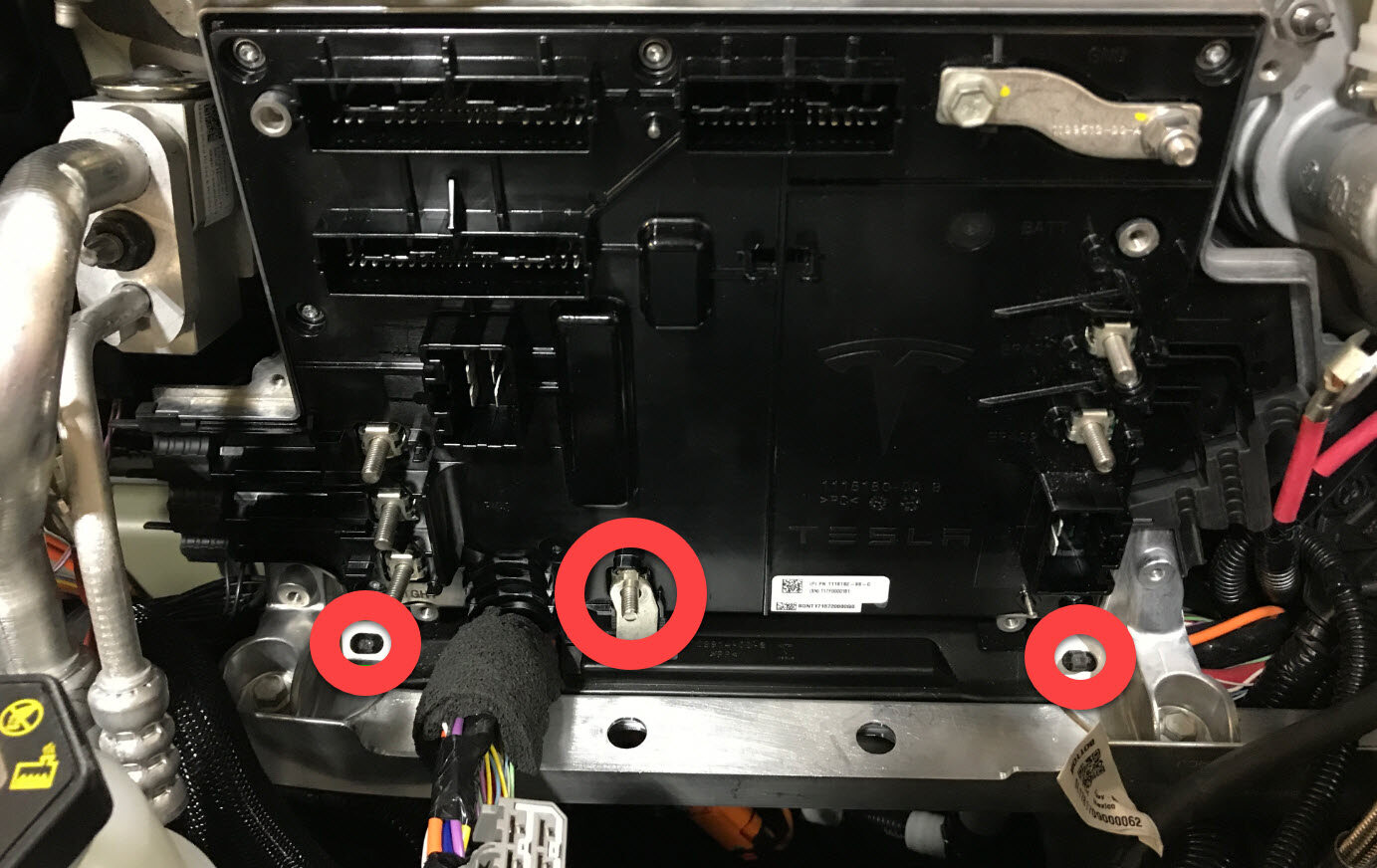

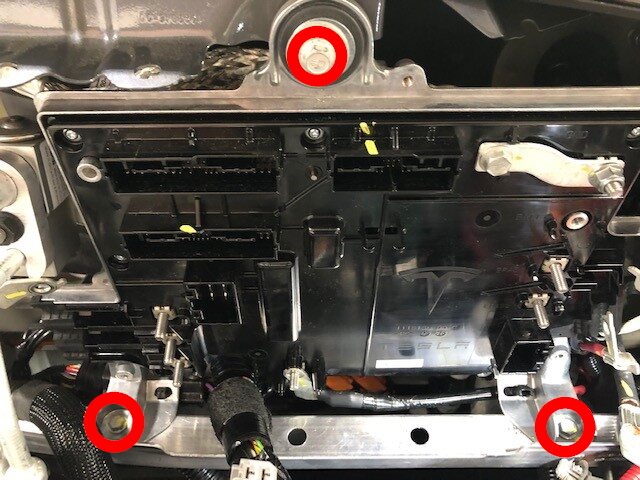

  78. 拆卸用于固定前控制器的螺栓
    注
    3 个螺栓，10 毫米，10 Nm

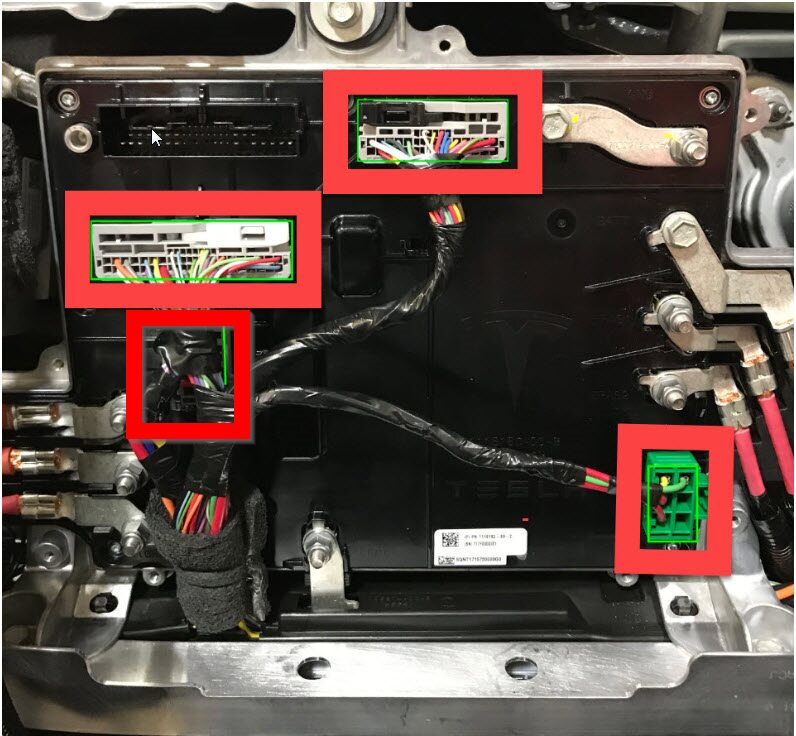

  79. 断开前控制器线束连接器
    注
    4 个连接器
  80. 拆卸将固定带固定到前控制器的耐落螺母和螺栓
    注
    6 个耐落螺母，10 毫米，8.5 Nm；1 个螺栓，10 毫米，8.5 Nm；拆下后弃用
  81. 从前控制器总成底部松开夹子，然后从螺柱上拆下下部母排
    注
    2 个树形头卡子，1 个母排

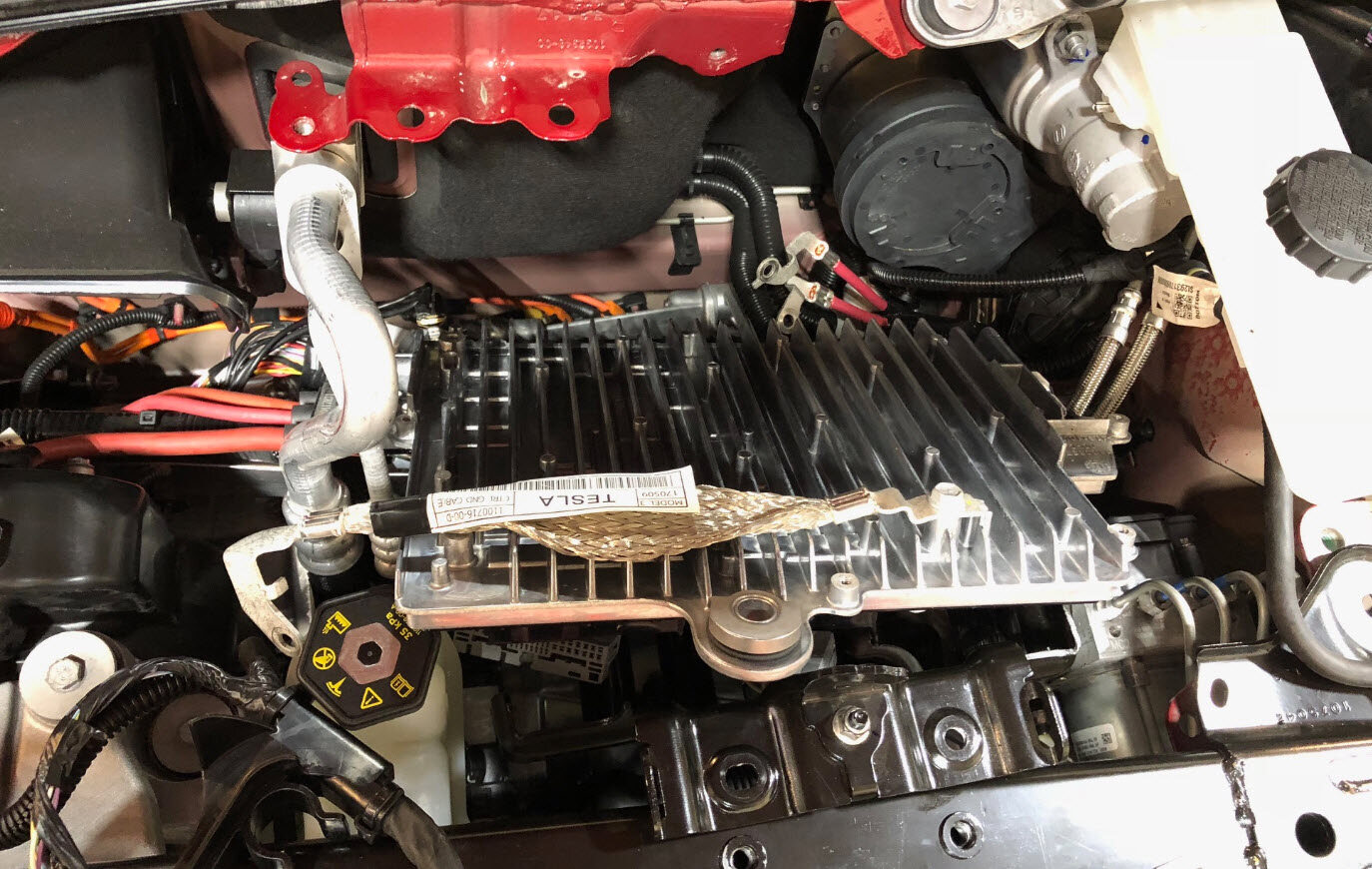

  82. 从车身上拆下上部接地带
    注
    1 个螺栓，10 毫米，9 Nm

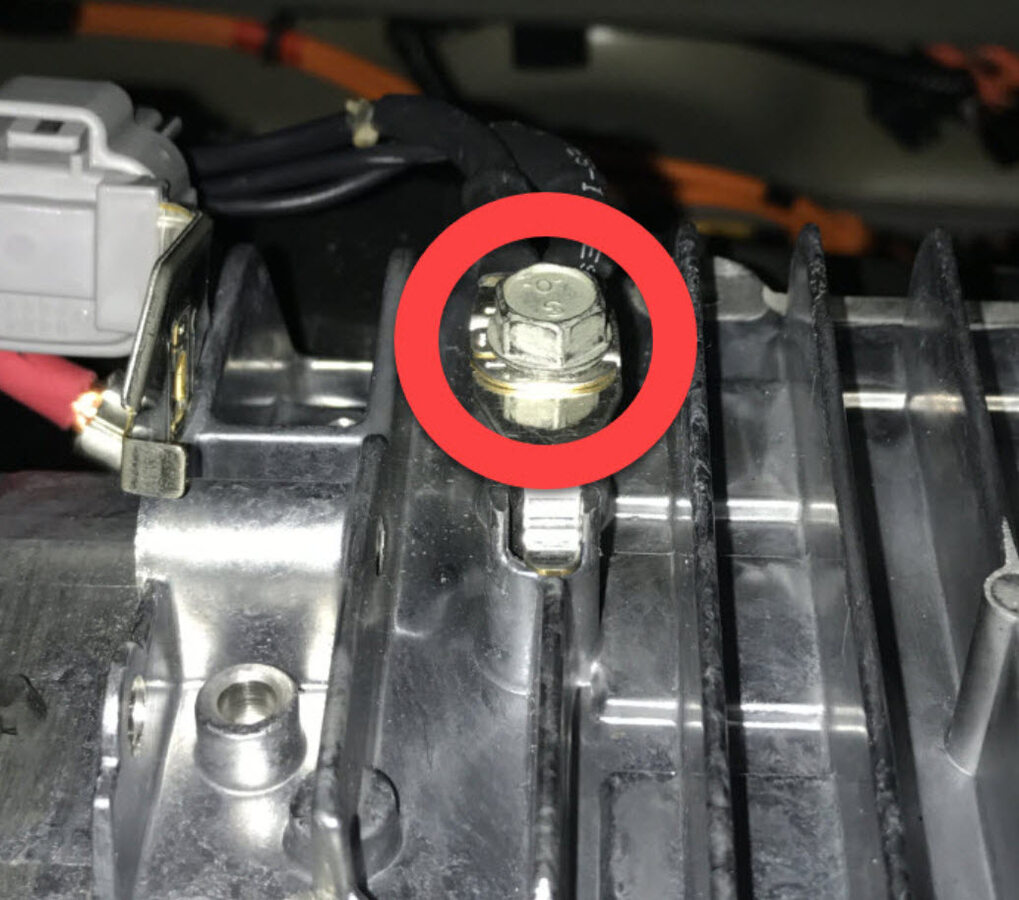

  83. 从前控制器右下部拆下接地螺栓
    注
    1 个螺栓，10 毫米，9 Nm
  84. 从前控制器后下部拆下接地螺栓
    注
    1 个螺栓，10 毫米，9 Nm
  85. 从车辆上拆下前控制器
  86. 松开将冷却液软管和线束固定到 12V 电池横梁的夹子
    注
    4 个树形头卡子

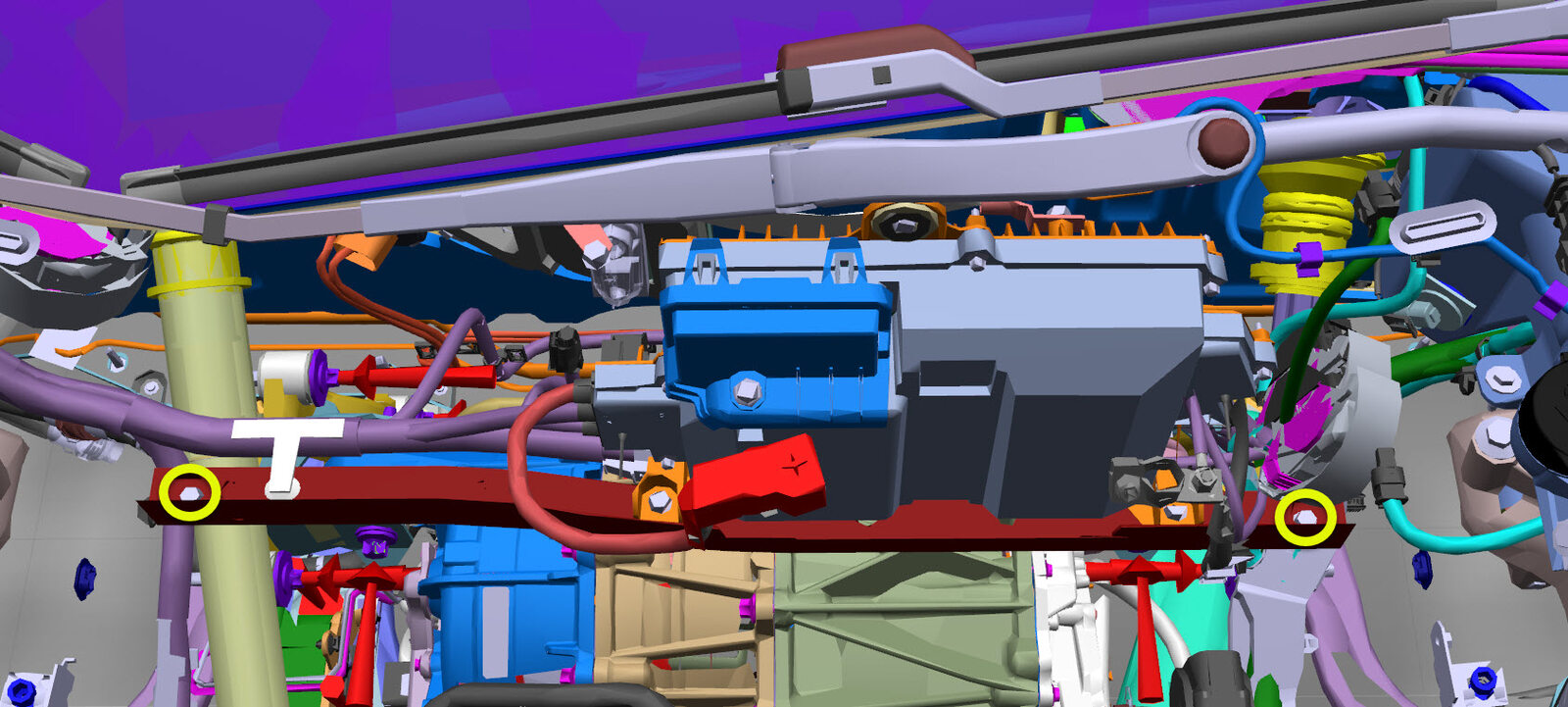

  87. 拆卸固定 12V 电池横梁的螺栓
    注
    2 个螺栓，10 毫米，9 Nm

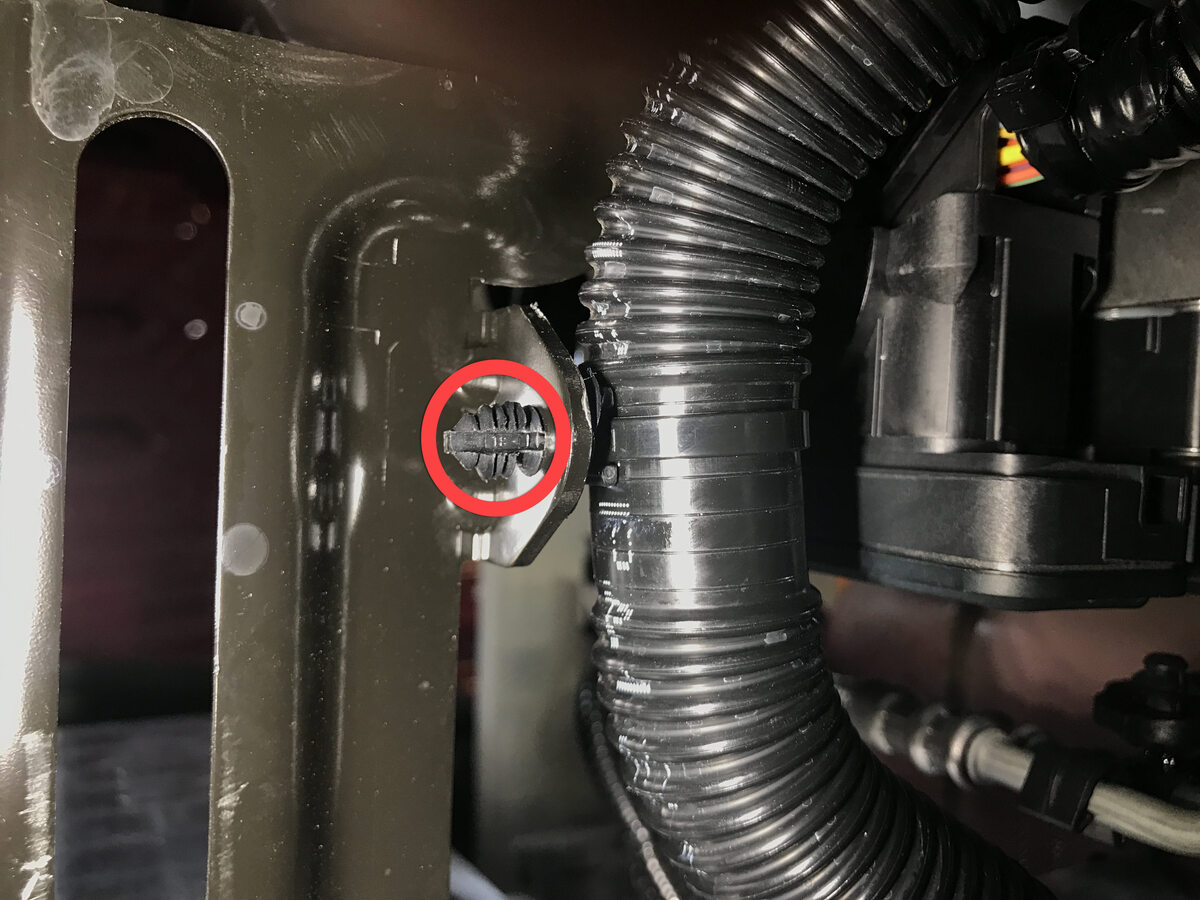

  88. 旋转横梁以接近 12V 横梁左侧下部的夹子，然后拆下夹子
    注
    1 个树形头卡子

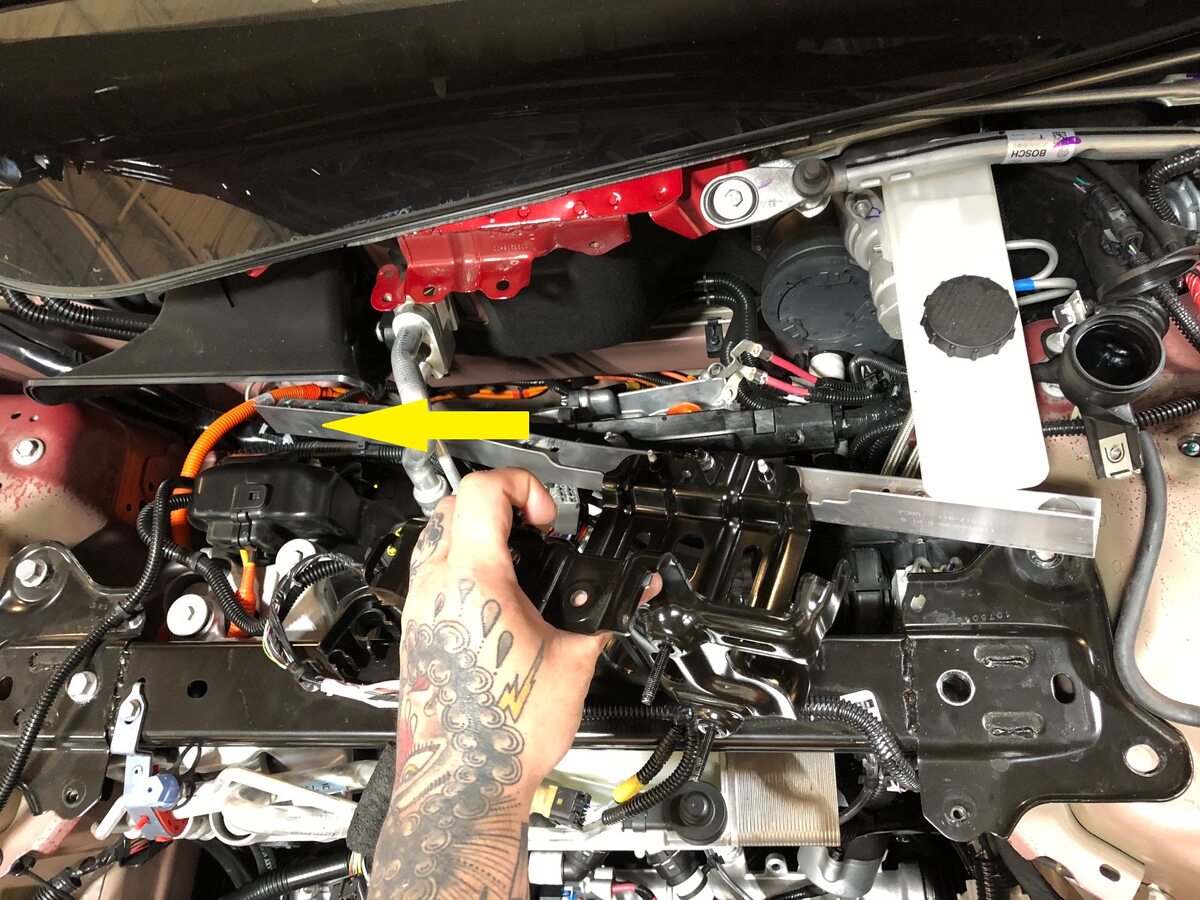

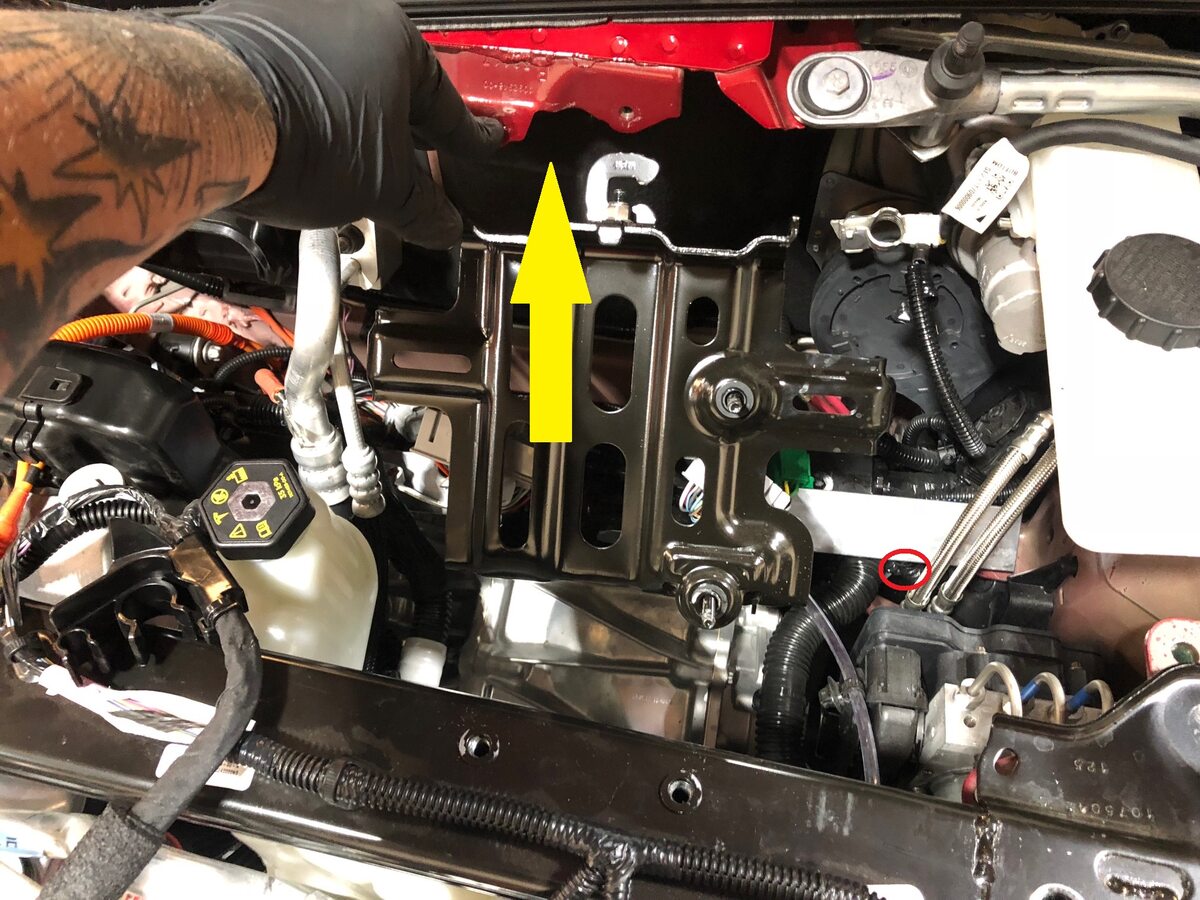

  89. 从车辆上拆下固定有 12V 电池支架的 12V 电池横梁
    注
    需要将横梁滑到车辆右侧，然后提起横梁左侧；将以一定角度从车辆左侧拆下横梁
  90. 断开雨刮器模块线束
    注
    1 个连接器；请勿将肢体置于连杆运动区域内，否则雨刮器臂会自动转为驻车模式
  91. 拆卸用于固定雨刮器模块的螺栓
    注
    3 个螺栓，10 毫米，7 Nm
  92. 将雨刮器模块从车辆上拆下
  93. 拆卸暖通空调气室外侧风管
    注
    2 个卡子
  94. 拆卸暖通空调气室内侧风管
    注
    4 个卡子

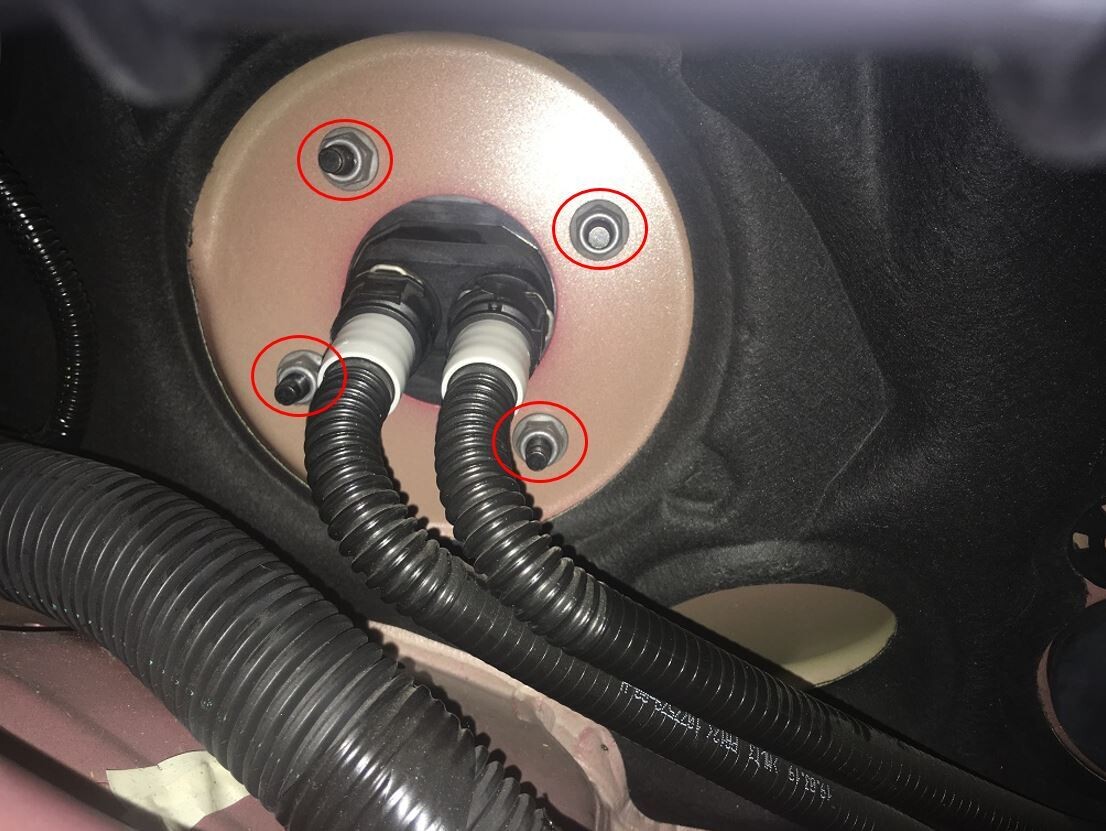

  95. 拆卸并弃用将车载电脑固定到隔板的螺母
    注
    4 个耐落螺母，13 毫米，7.1 Nm

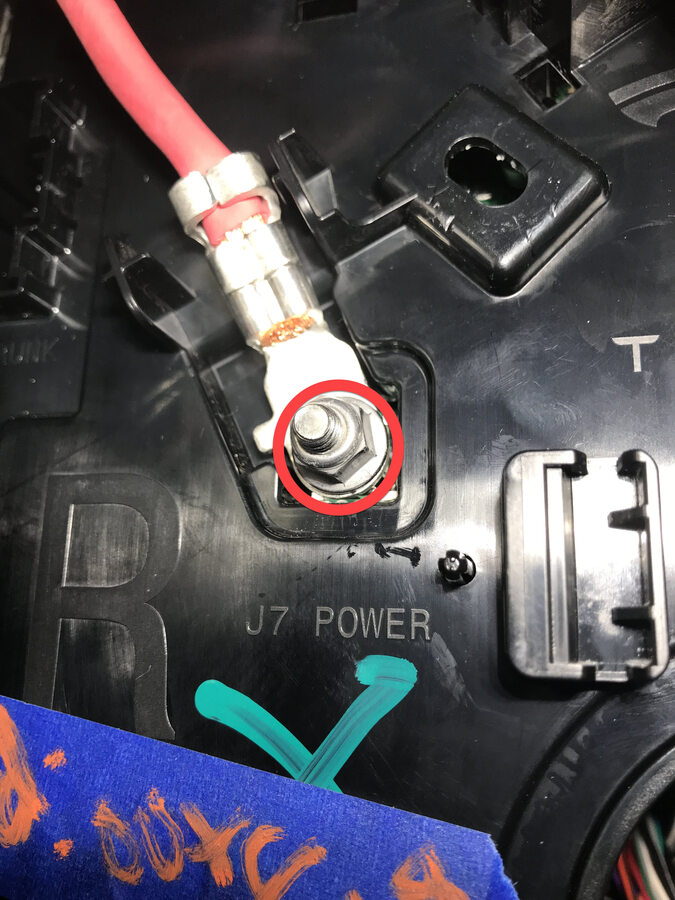

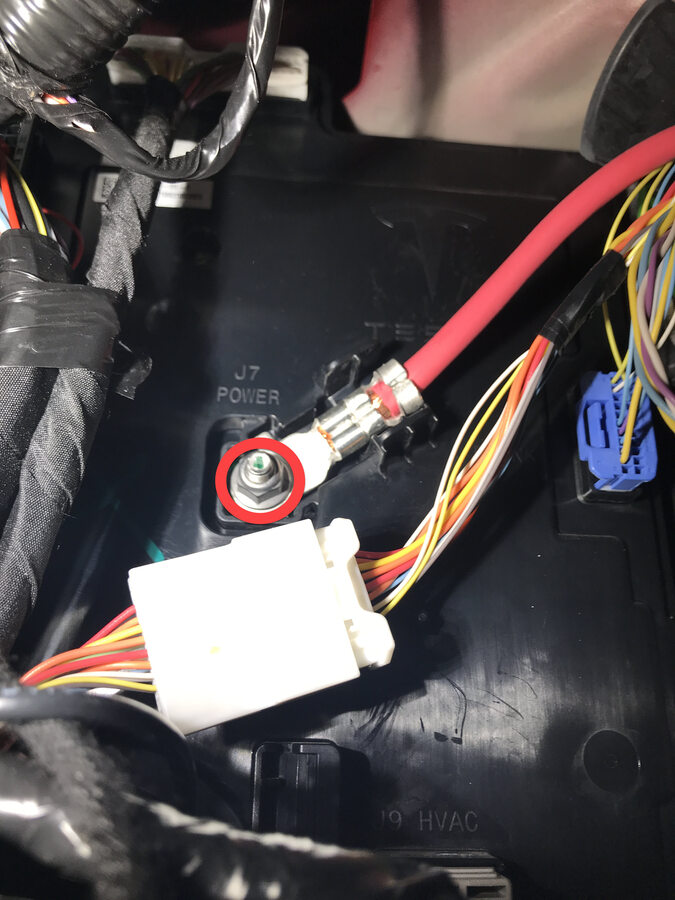

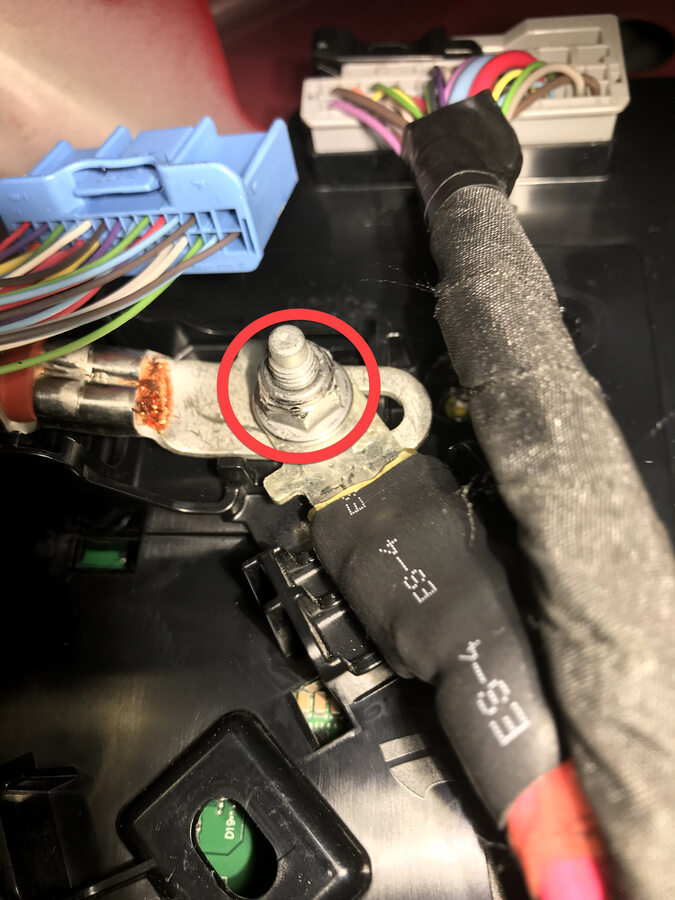

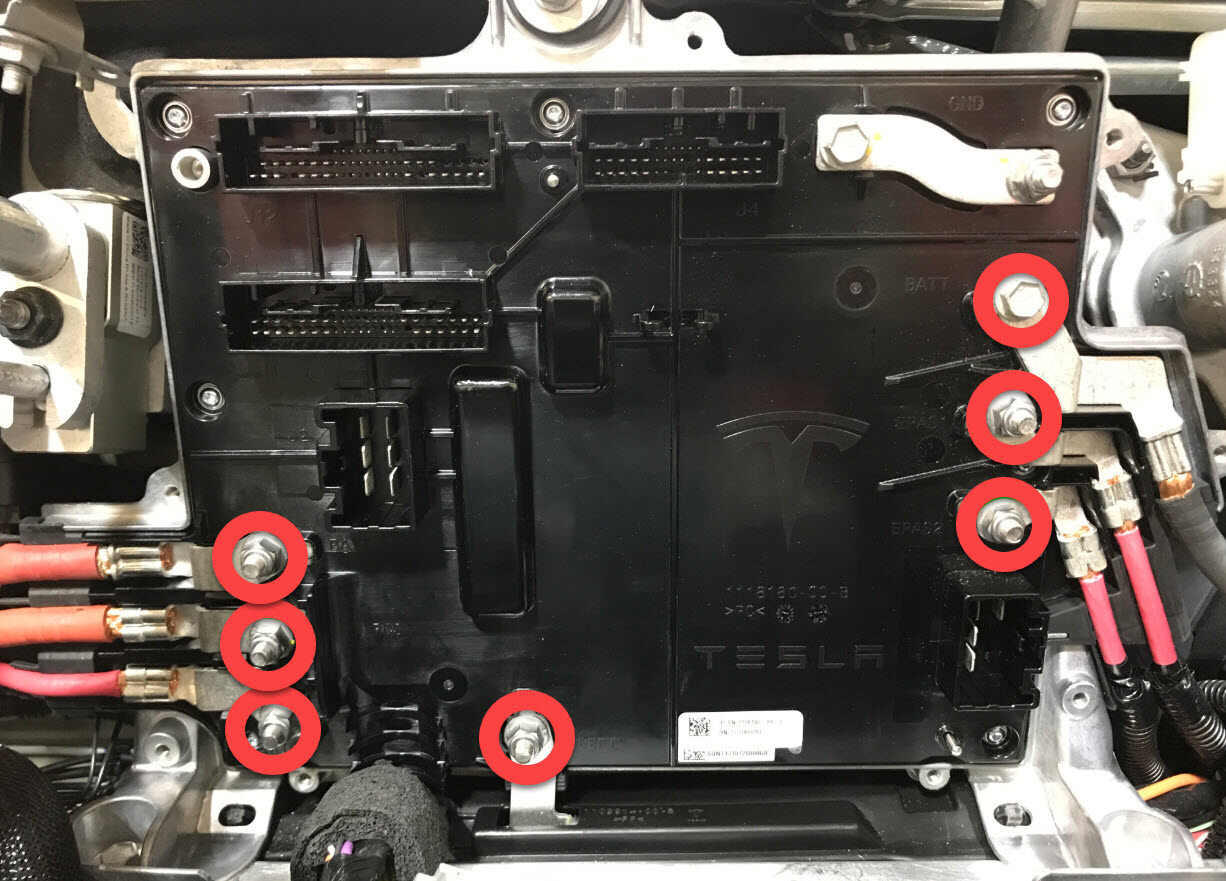

  96. 从右侧车身控制器上拆下 12V 正极电缆
    注
    1 个耐落螺母，10 毫米，8.5 Nm；1 条电缆；拆下后弃用

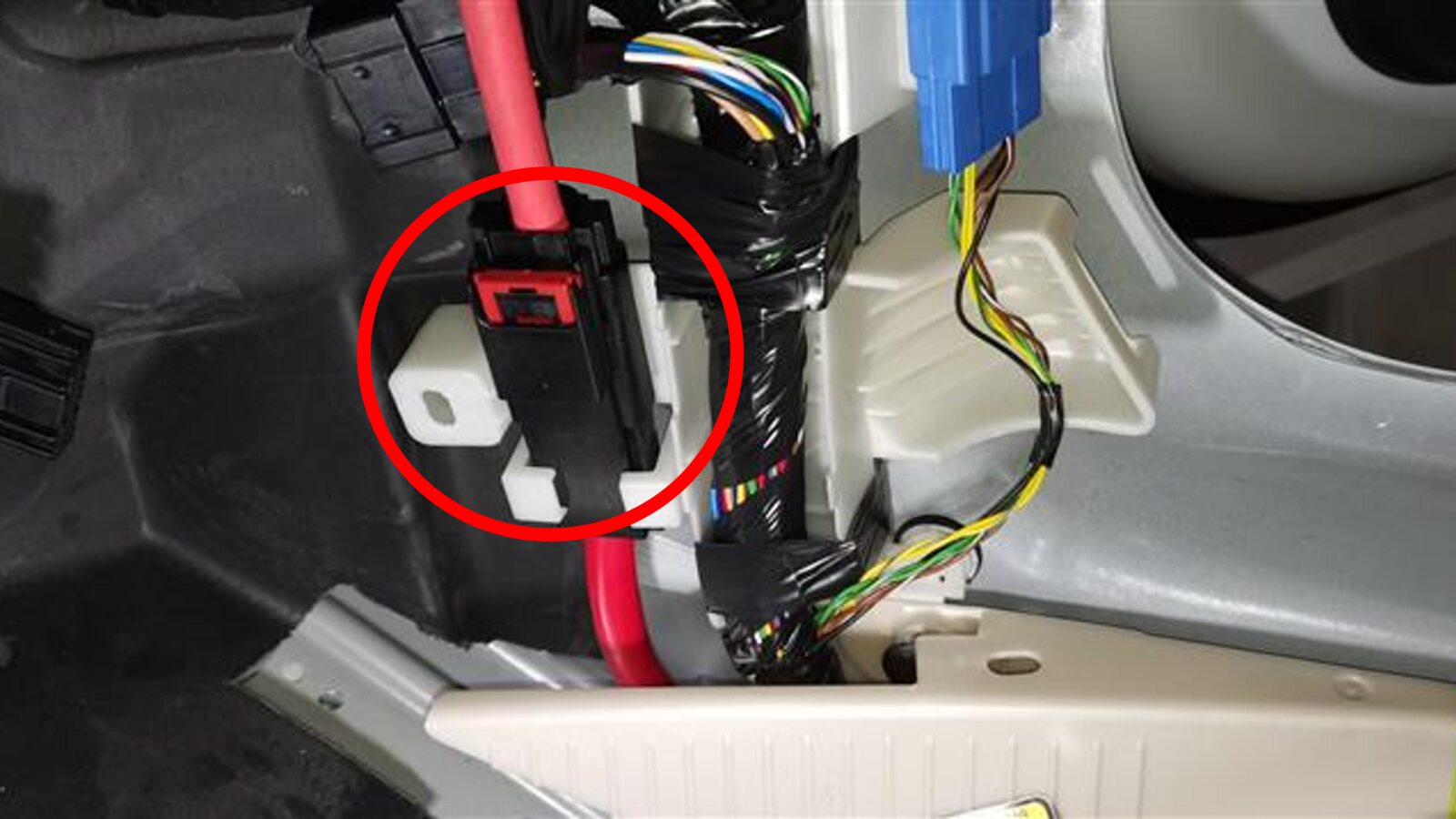

  97. 断开直流-直流正极电缆与右侧车身线束的连接
    注
    1 个连接器；向上拉红色锁片，然后向下按压
  98. 断开连接器与右侧车身线束的连接
    注
    1 个连接器

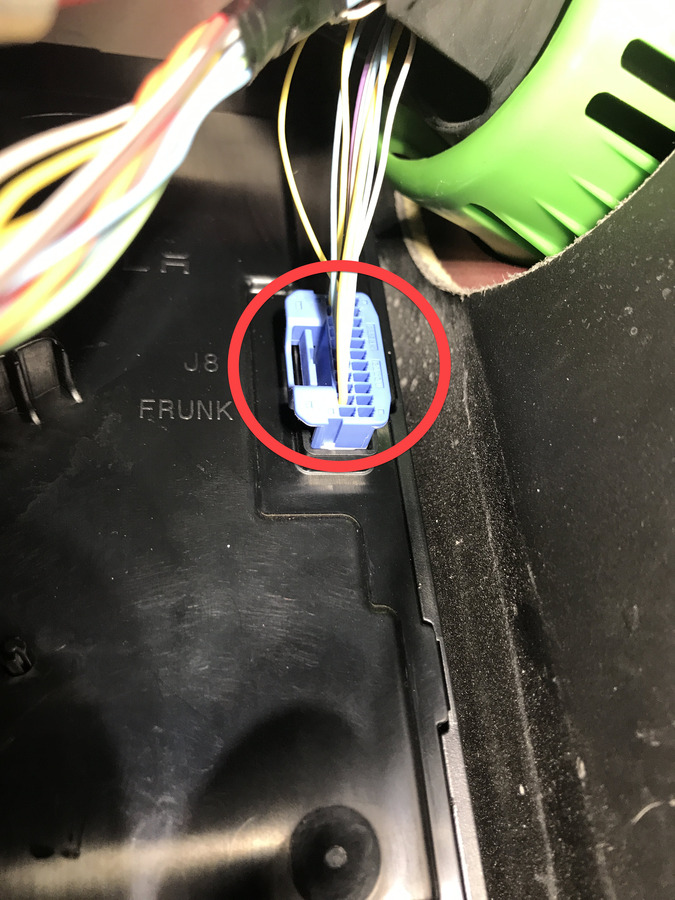

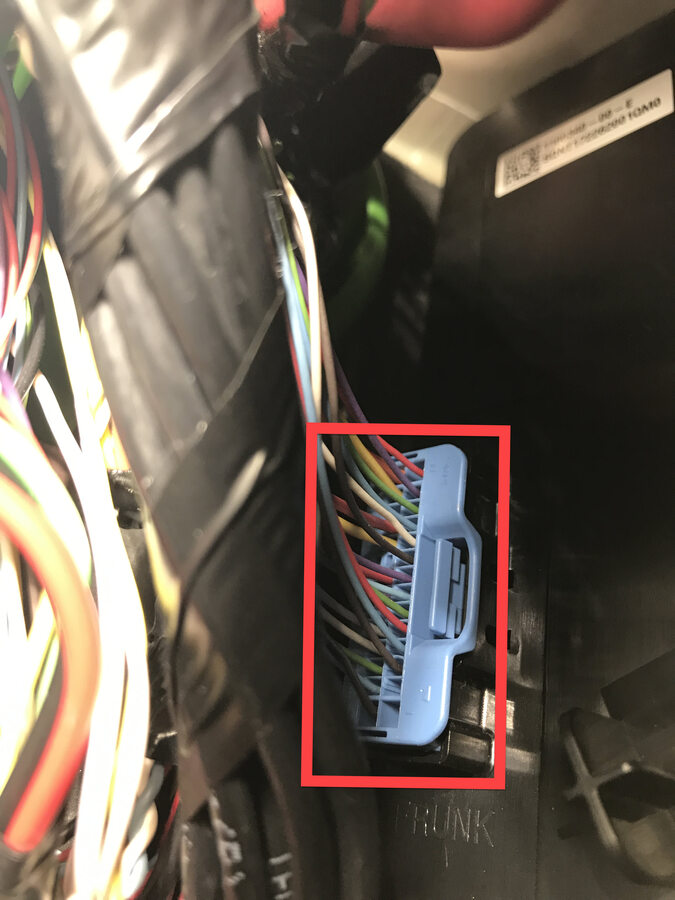

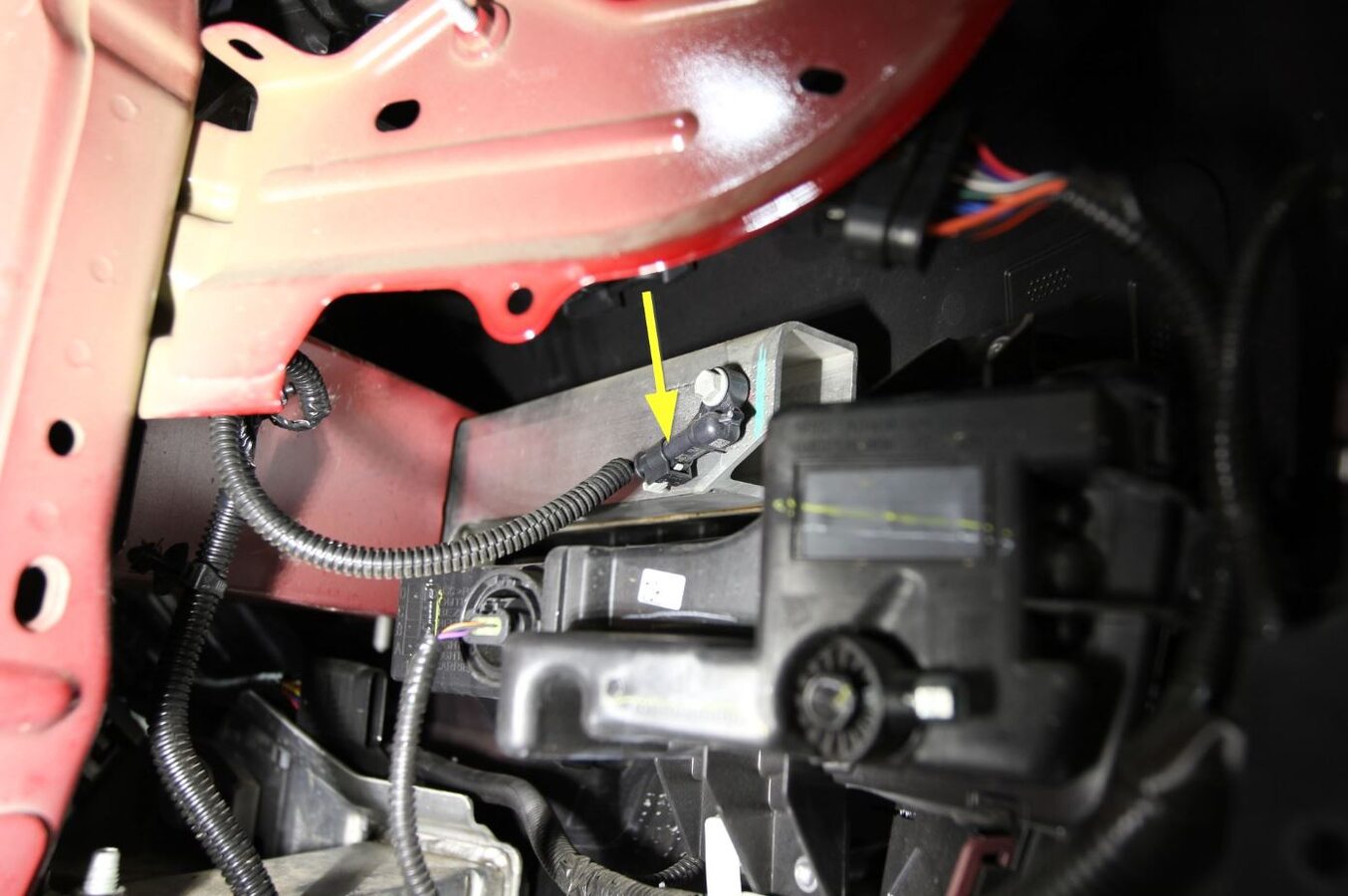

  99. 断开前备箱连接器与右侧控制器的连接
    注
    1 个连接器，J8

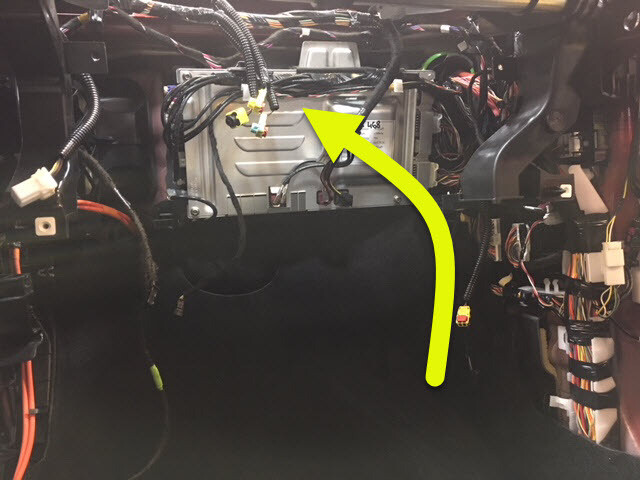

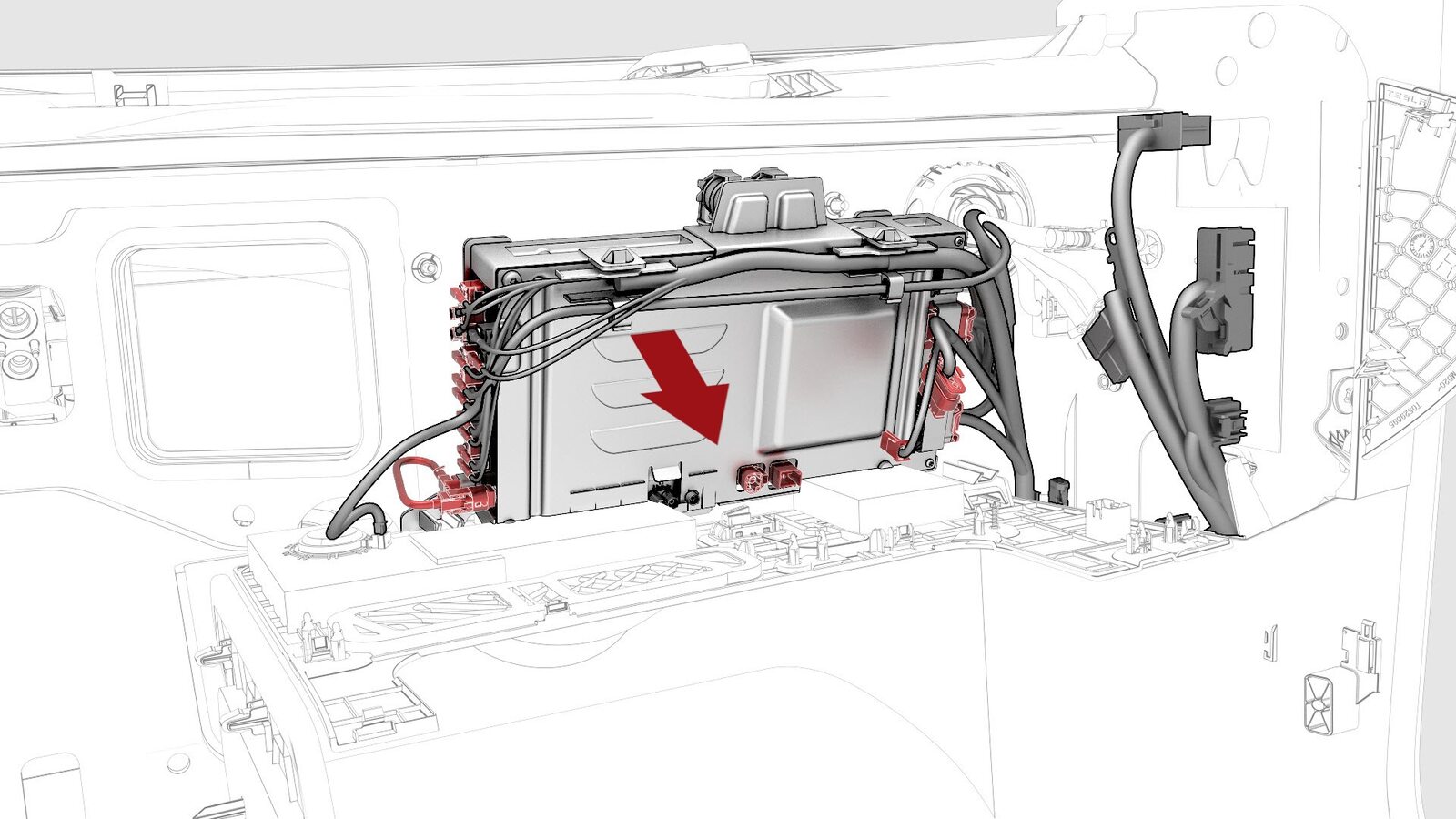

  100. 将车载电脑向内滑，以便操作连接器和线束夹
    注
    注意不要用力拉线束和连接器

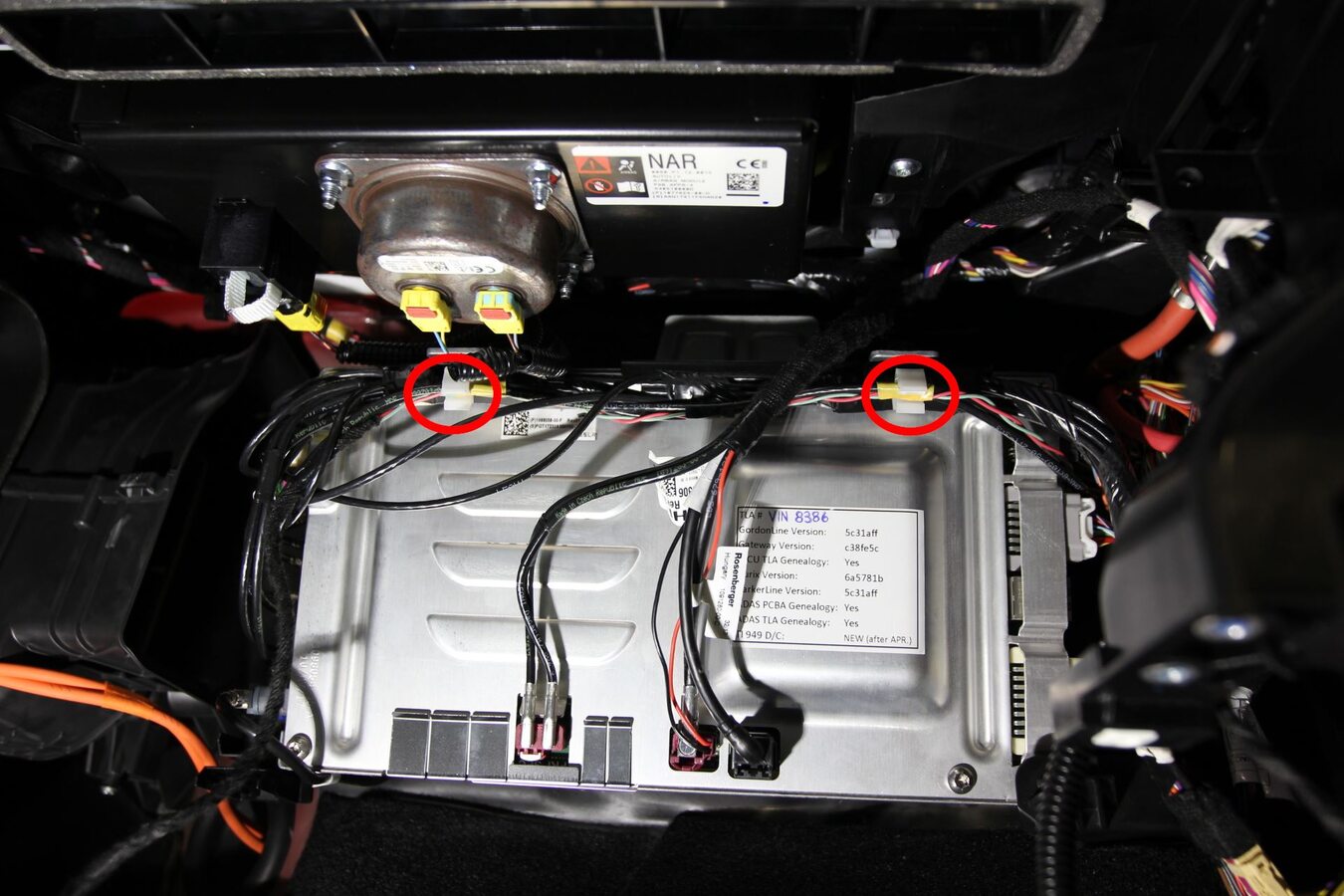

  101. 从车载电脑上拆下前部线束夹
    注
    2 个卡子

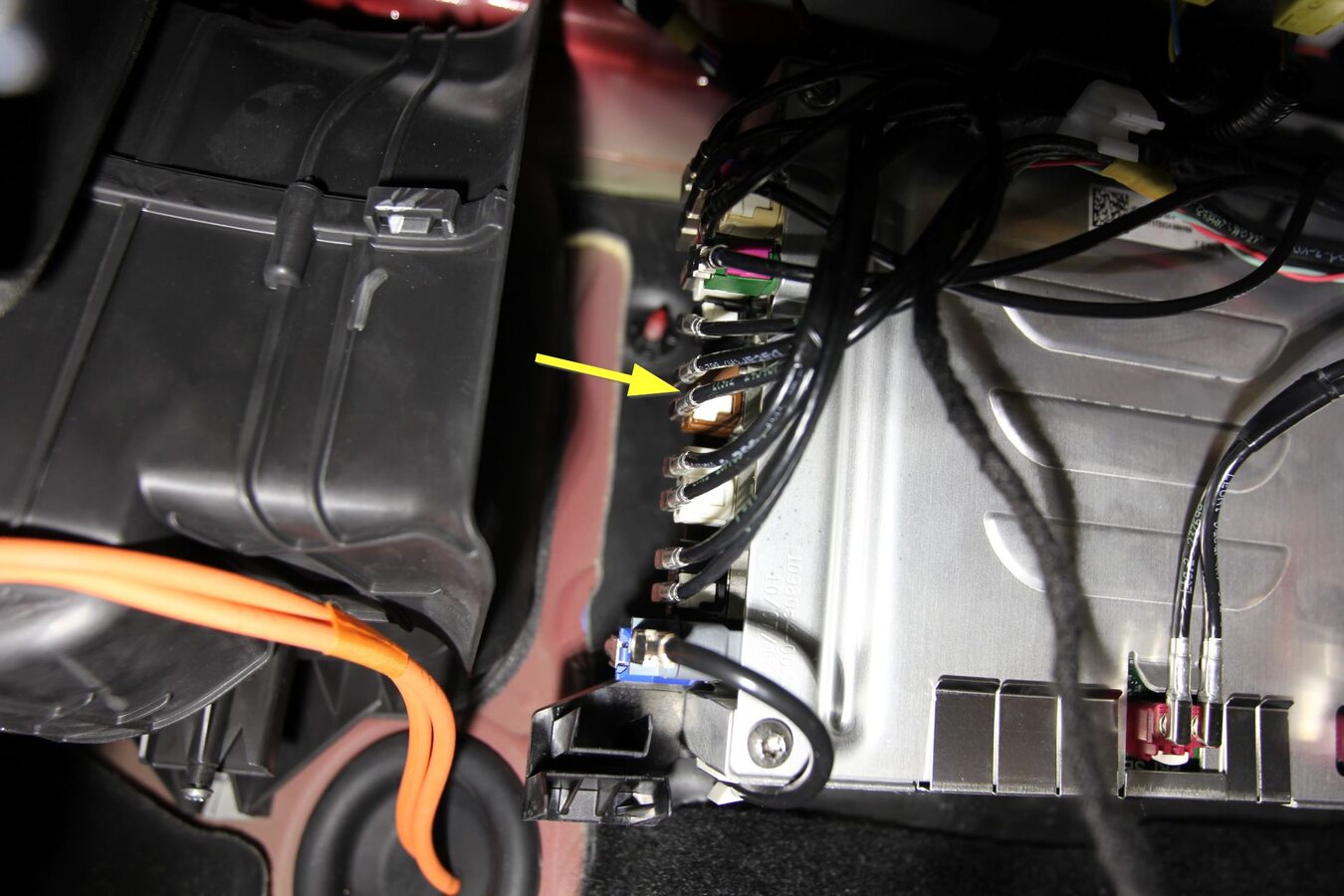

  102. 断开 LH 前线束连接器与车载电脑的连接
    注
    1 个连接器
  103. 断开 RH 前线束连接器与车载电脑的连接
    注
    5 个连接器

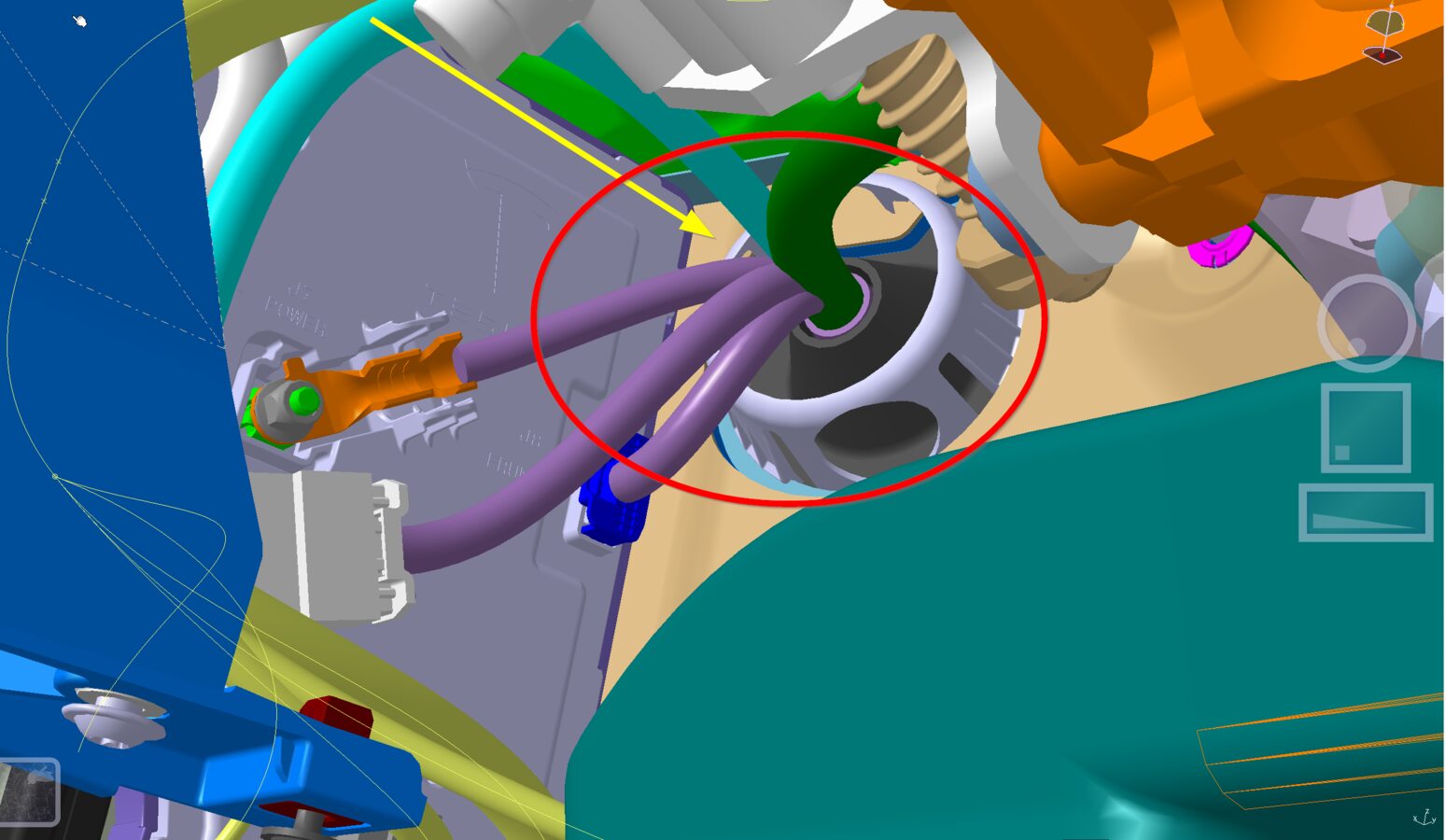

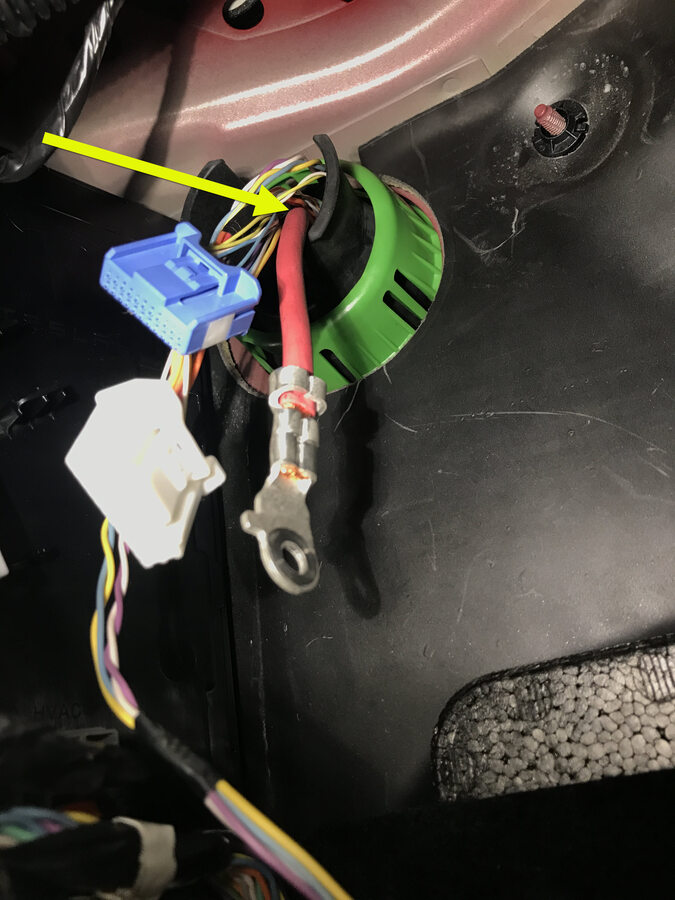

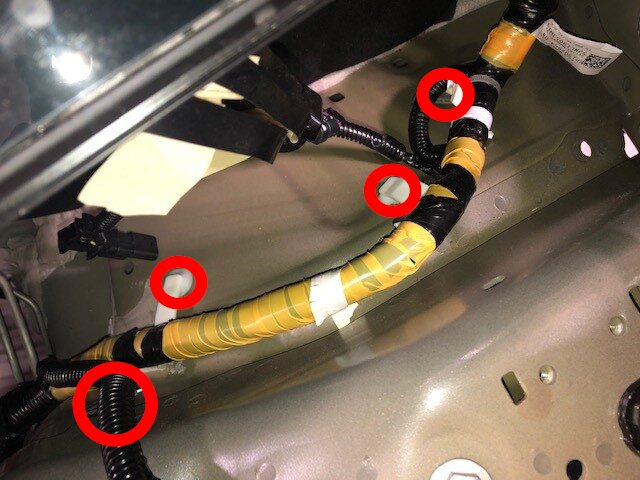

  104. 将前部线束 RH 侧推过隔板
    注
    4 个卡子

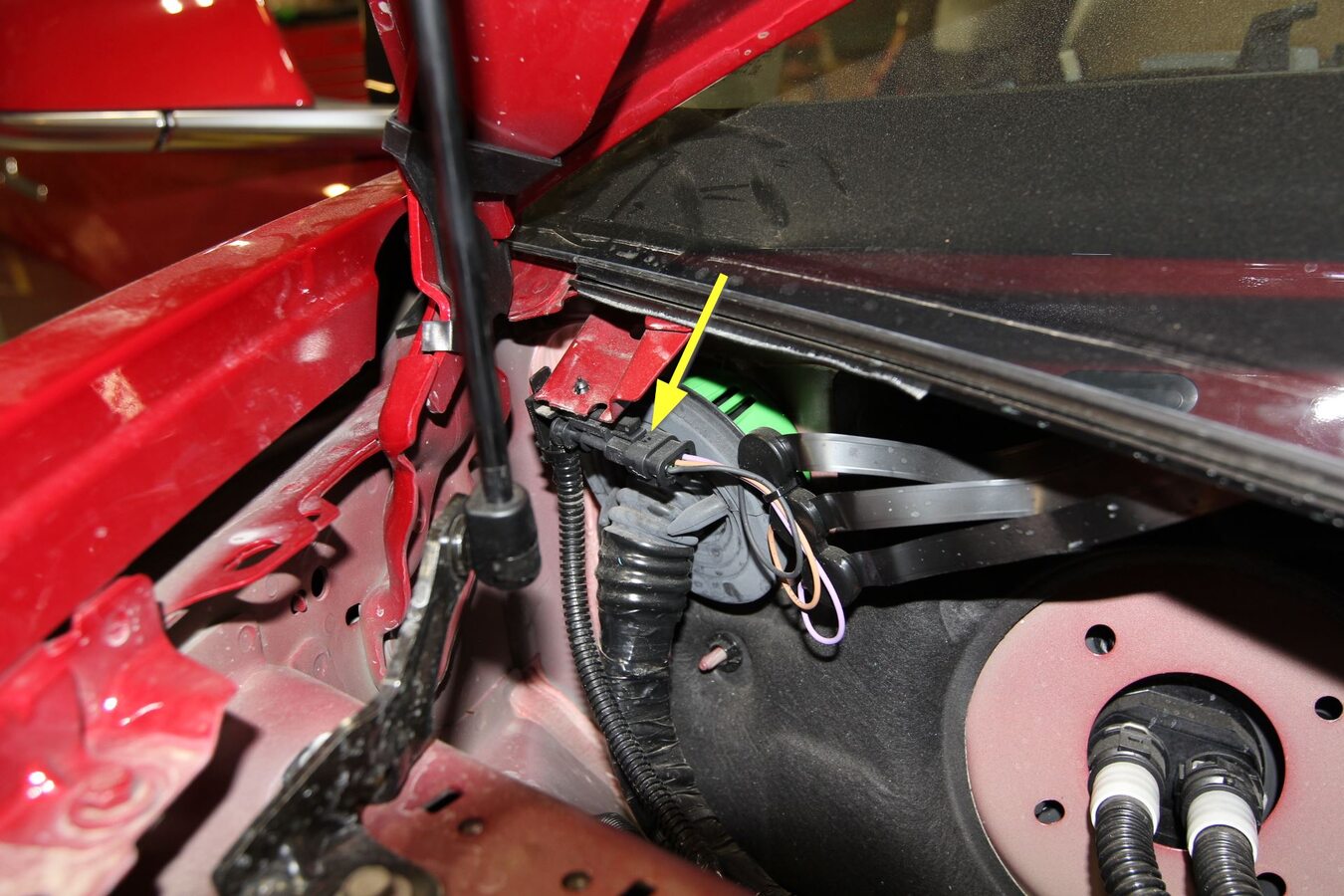

  105. 断开挡风玻璃加热器连接器
    注
    1 个连接器
  106. 将加热器线束固定到挡风玻璃上

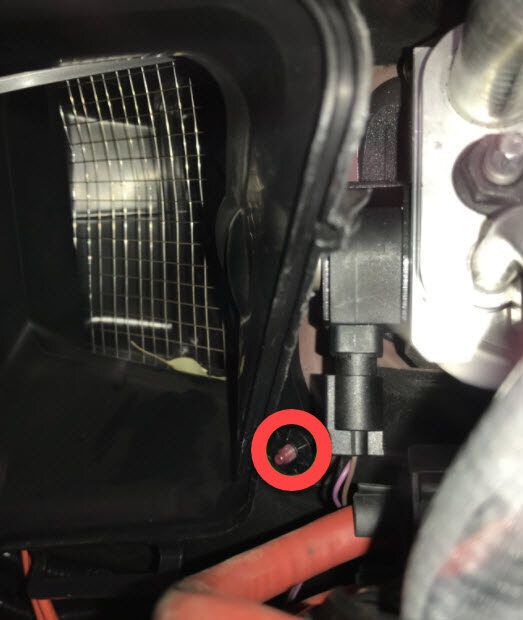

  107. 从车身上拆下前端线束挡风玻璃连接器
    注
    1 个夹子子

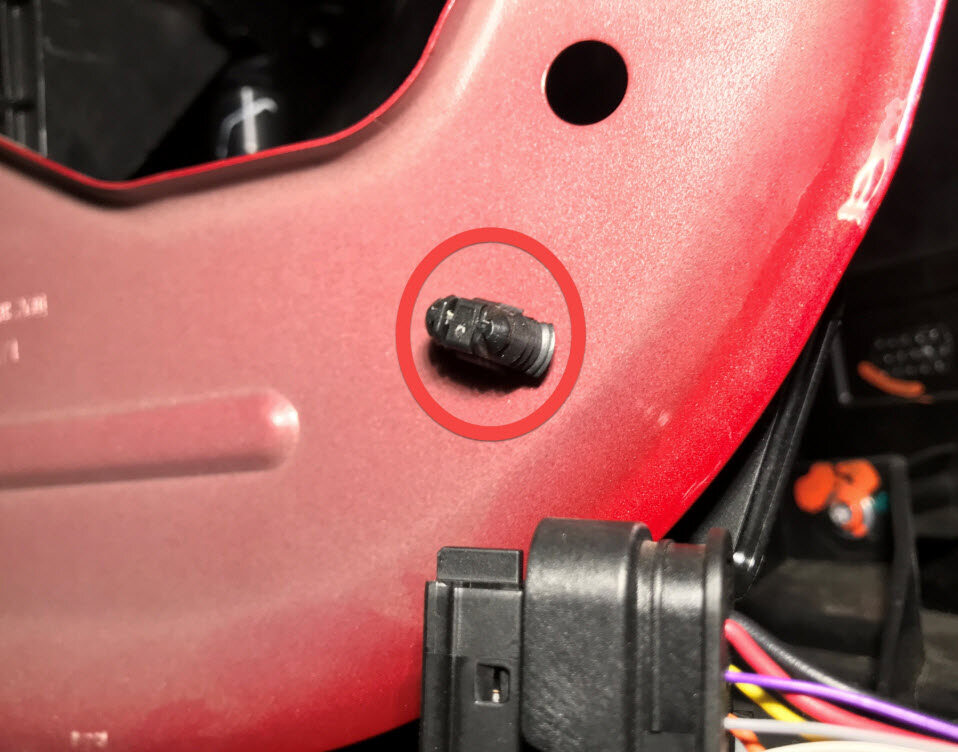

  108. 松开固定 RH 减震塔后方线束的夹子
    注
    2 个卡子

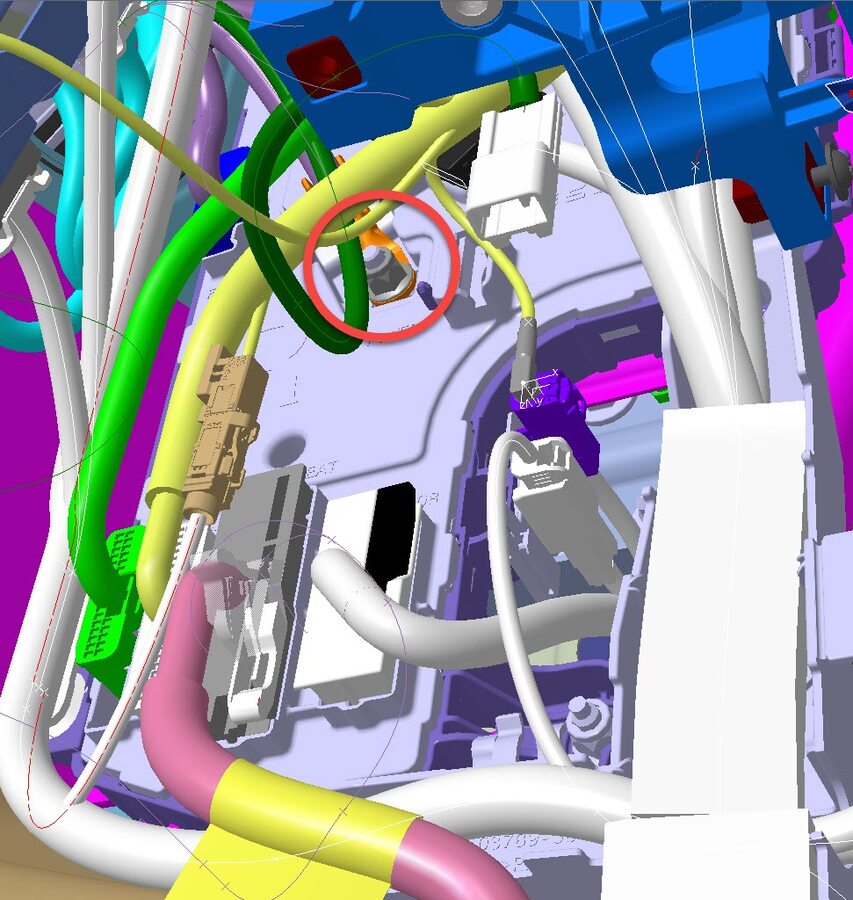

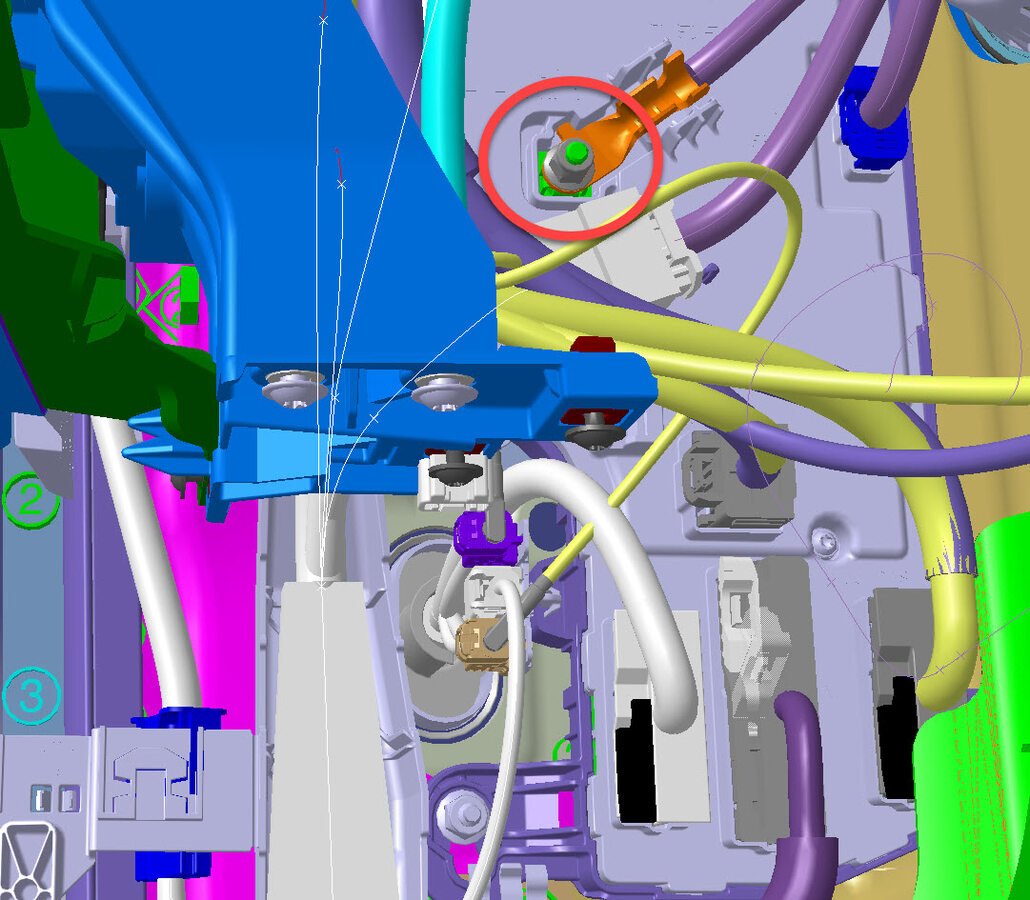

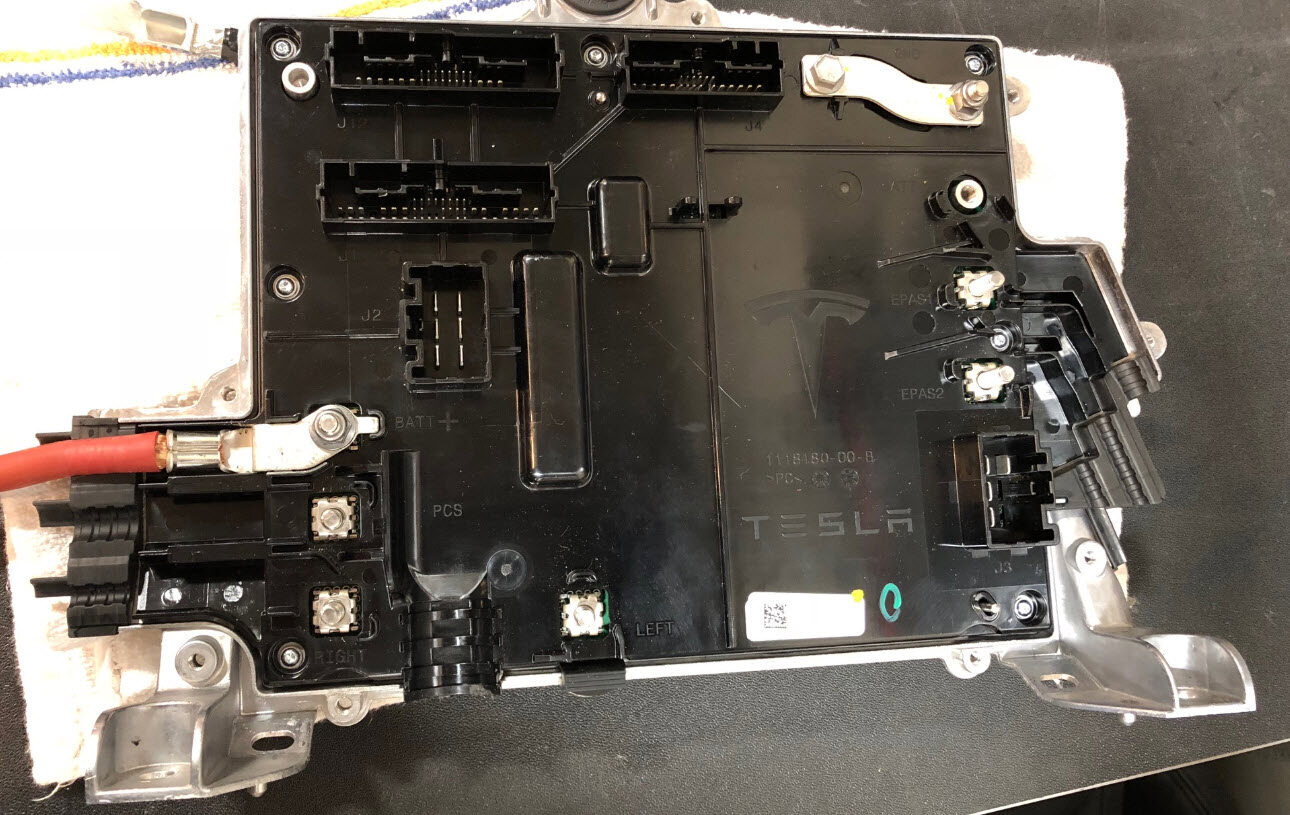

  109. 从左侧车身控制器上拆下 12V 电源电缆
    注
    1 个耐落螺母，10 毫米，8.5 Nm；弃用耐落螺母

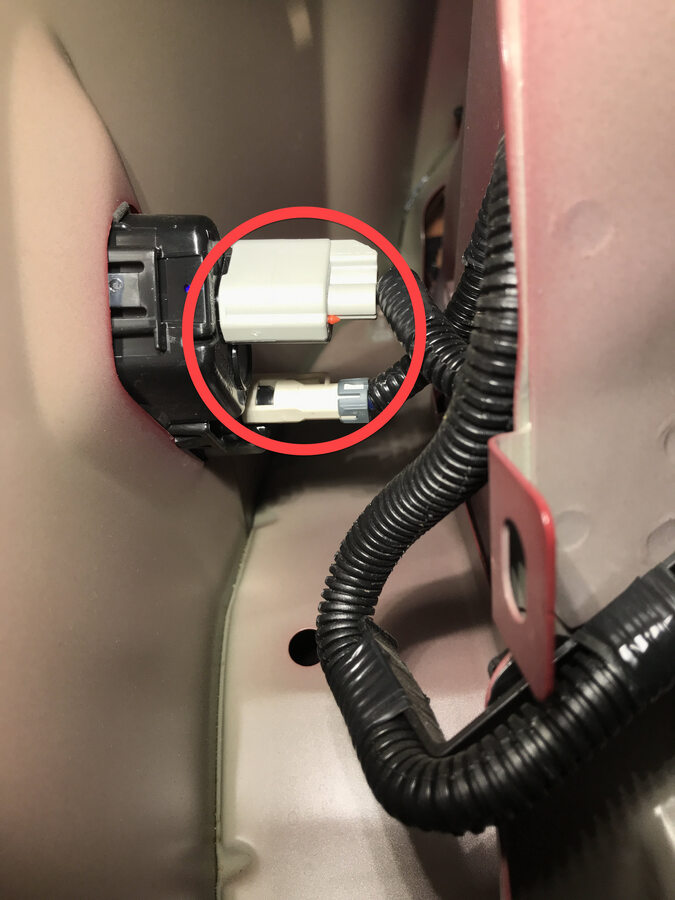

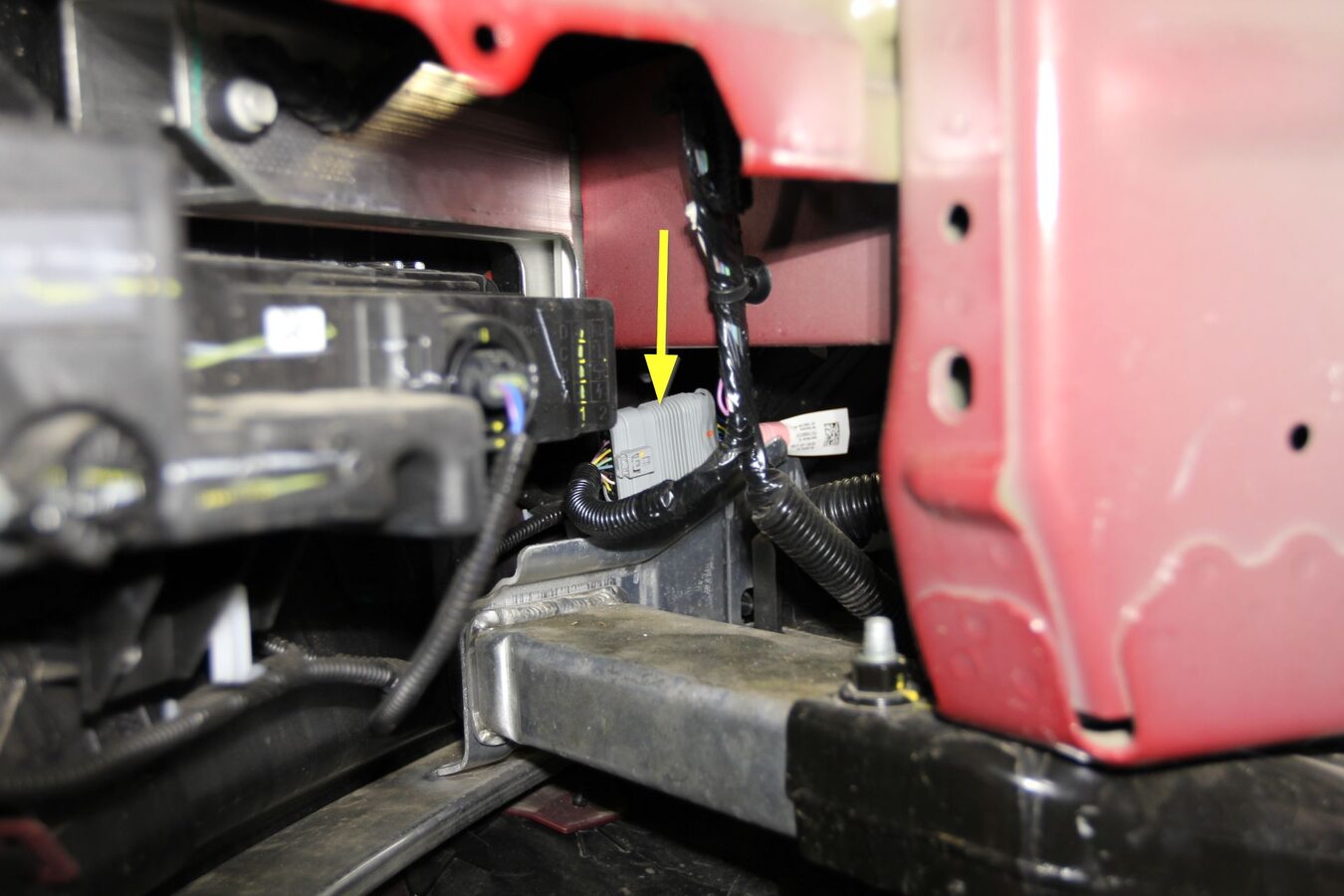

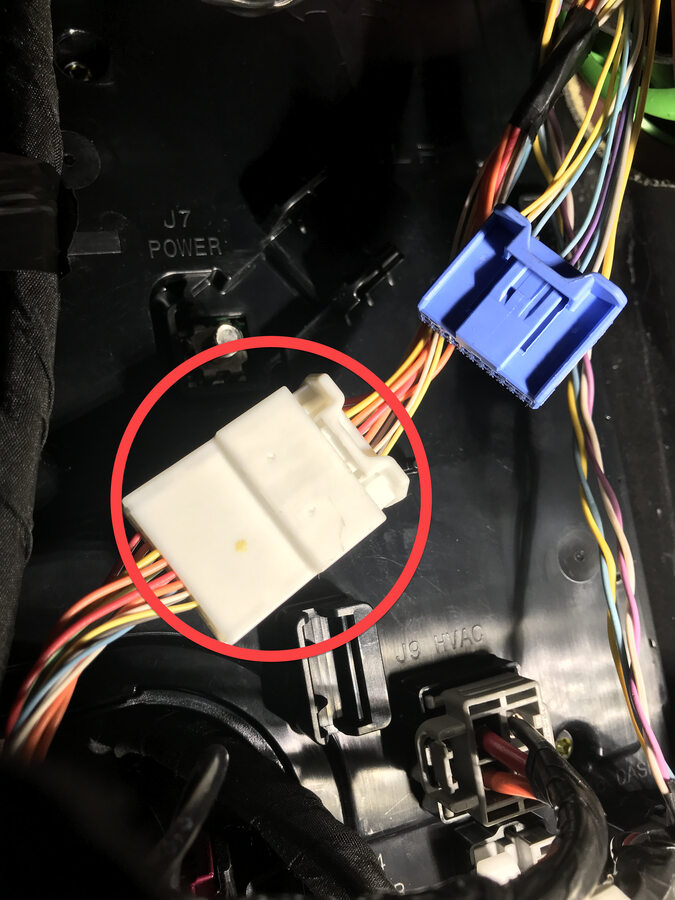

  110. 断开前部线束白色连接器 X909 与 LH 车身线束的连接，然后将其与左侧车身控制器分开
    注
    1 个连接器，1 个卡子
  111. 断开前备箱连接器与左侧车身控制器的连接
    注
    1 个连接器，J8

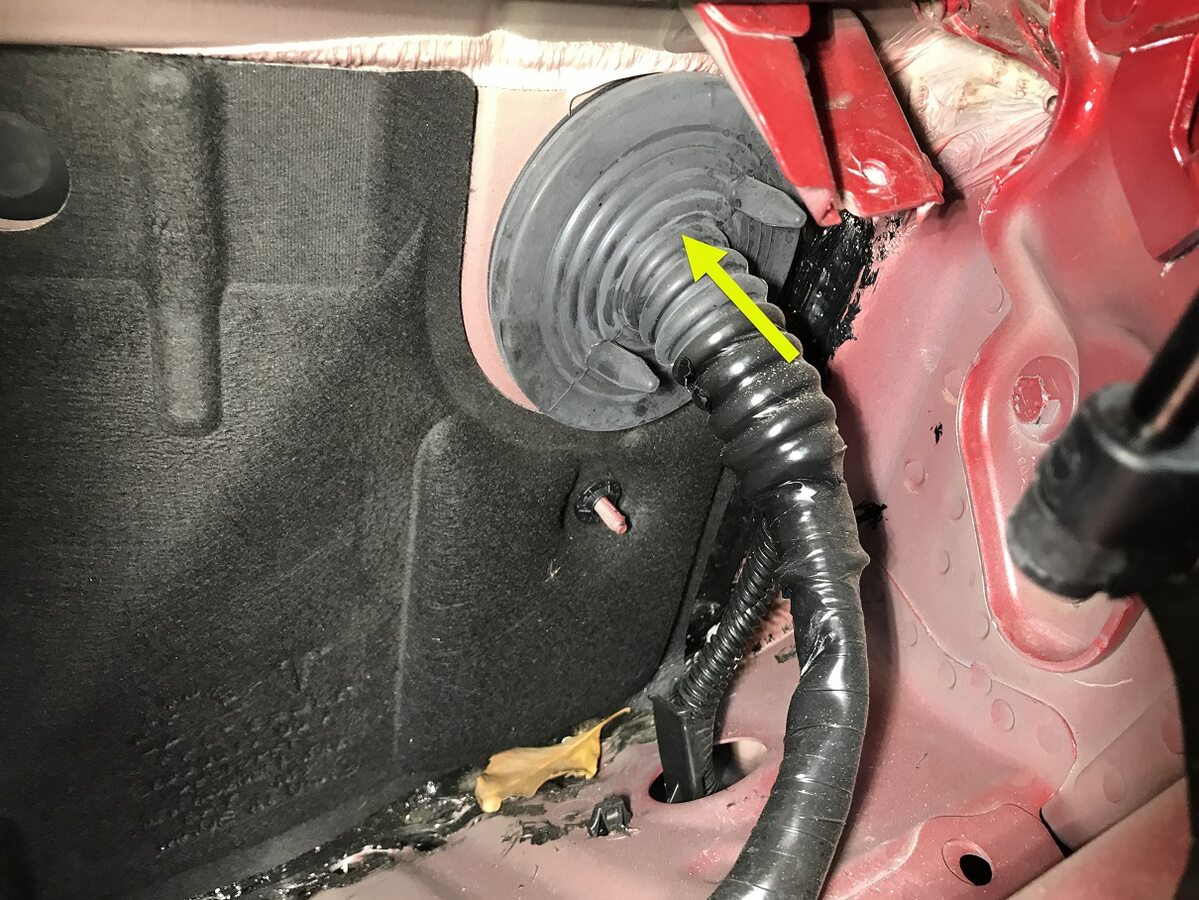

  112. 将前部线束左侧推过隔板
    注
    4 个卡子

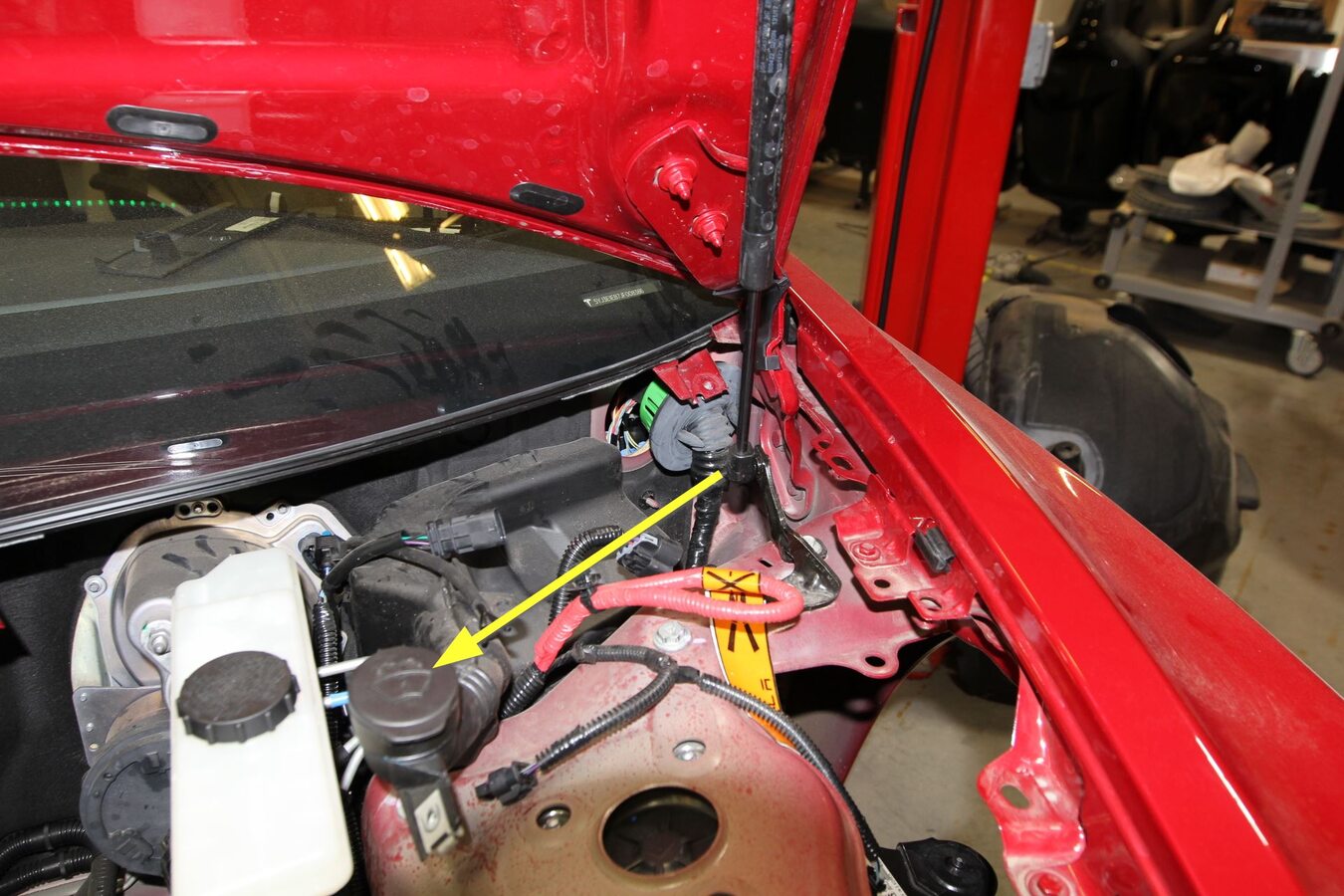

  113. 从清洗器储液罐上拆下前部线束夹
    注
    1 个夹子子

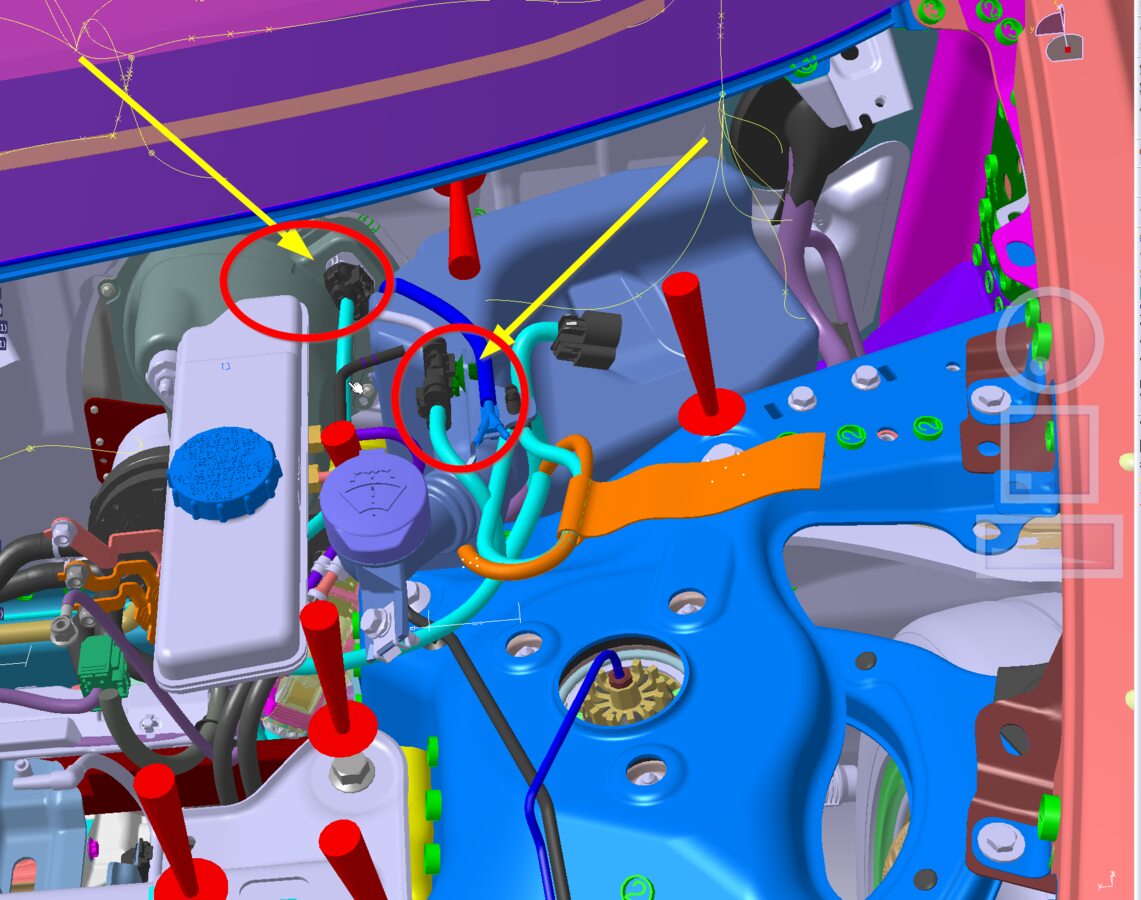

  114. 断开前部线束连接器与制动助力器区域的连接
    注
    3 个连接器；清洗器储液罐；制动液液位传感器；制动助力器

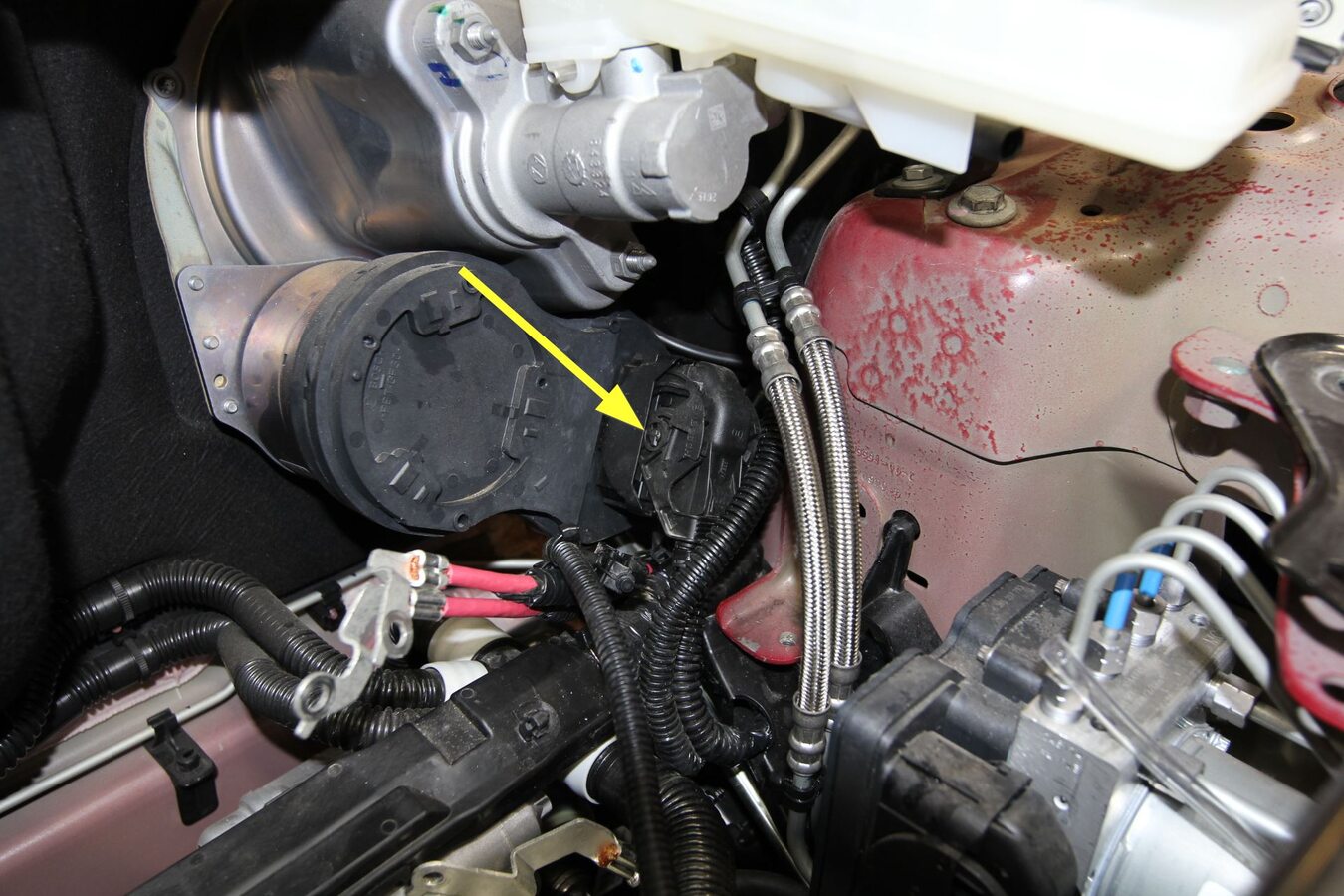

  115. 断开制动助力器下部连接器

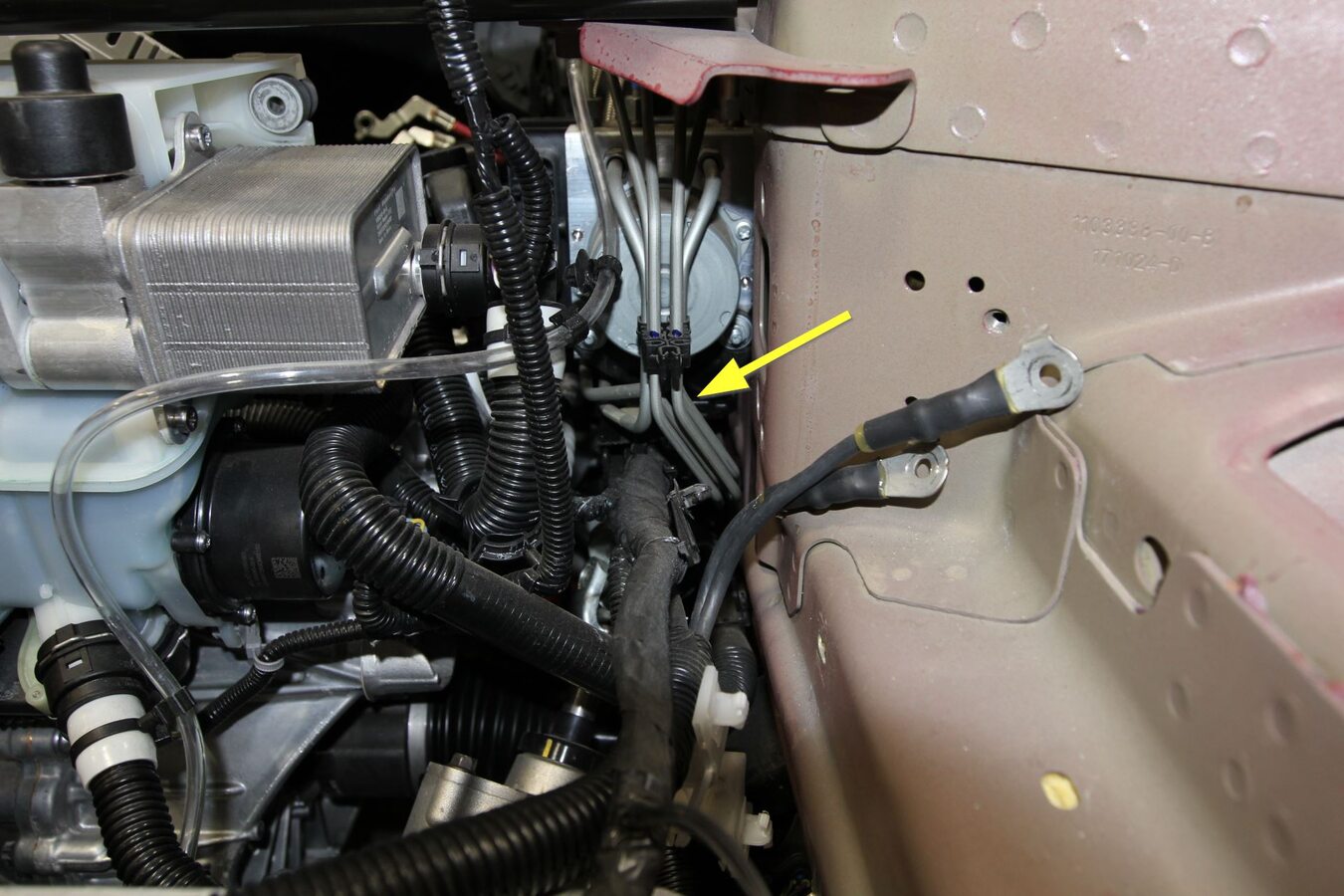

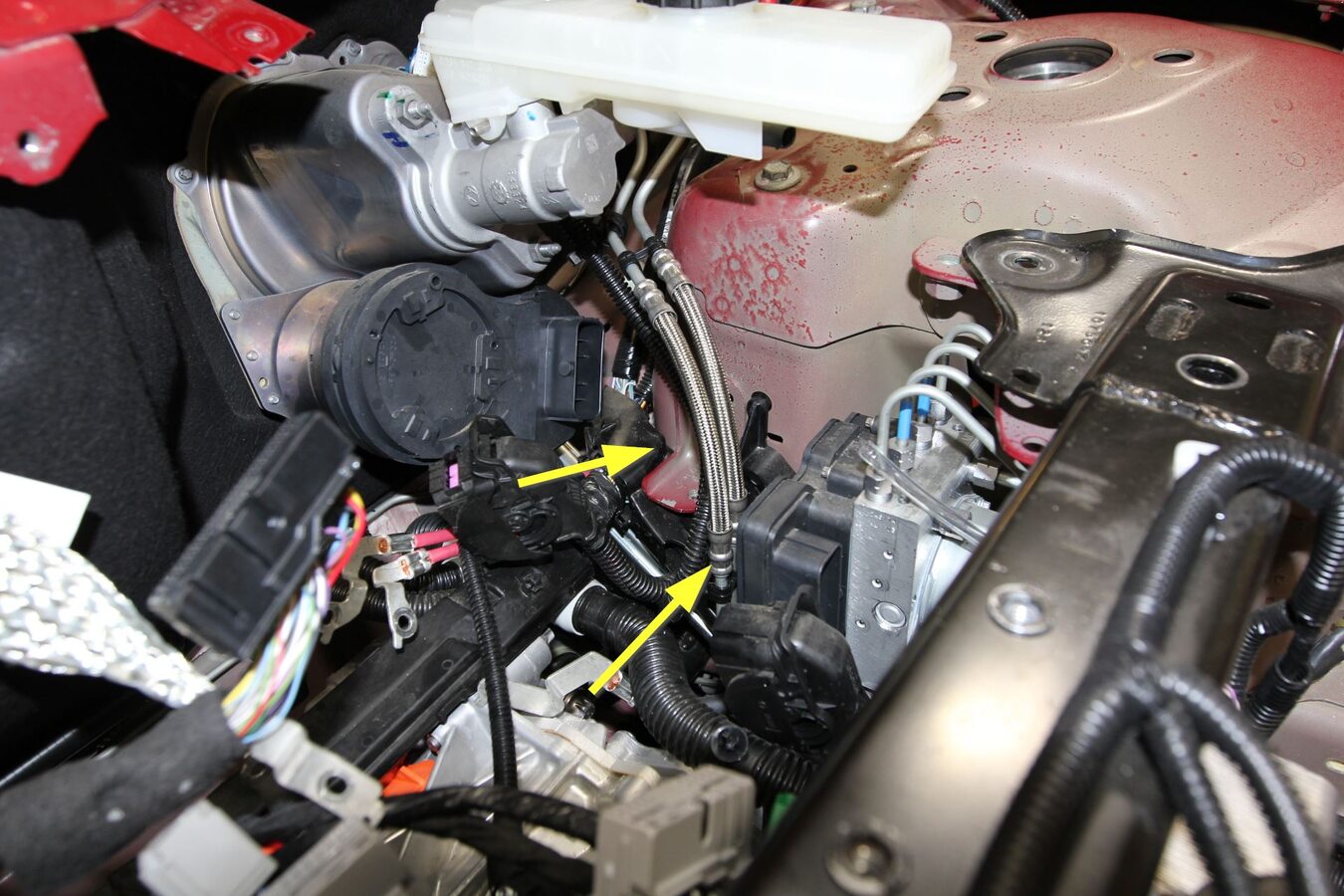

    注
    1 个连接器
  116. 断开液压控制单元连接器
    注
    1 个连接器；断开锁片并向上拉动连接器以将其松开

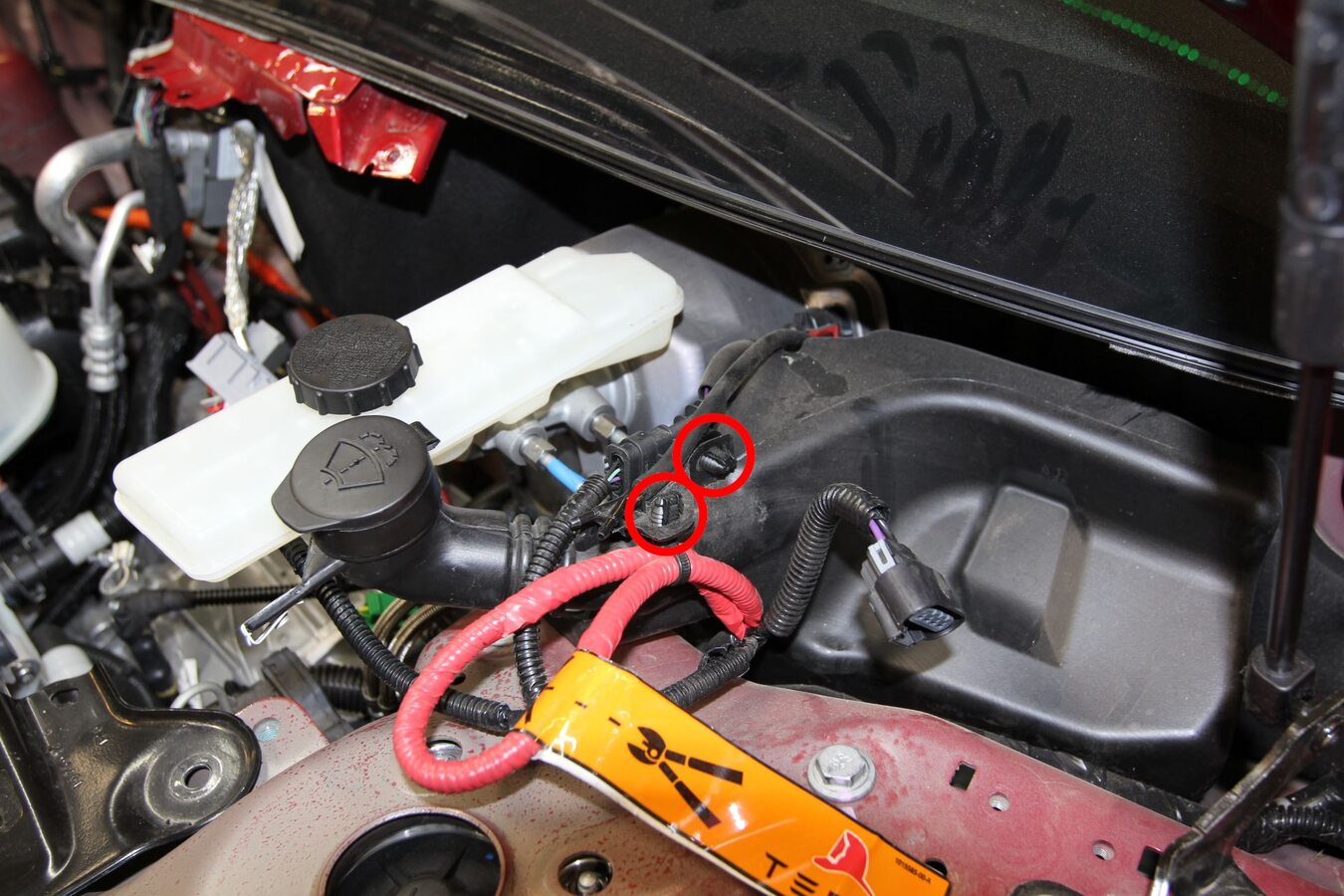

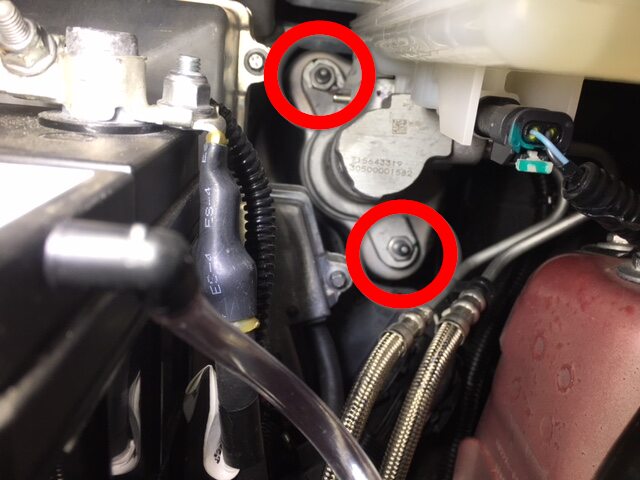

  117. 拆卸将制动主缸固定到制动助力器的螺母
    注
    2 个螺母，13 毫米，20 Nm

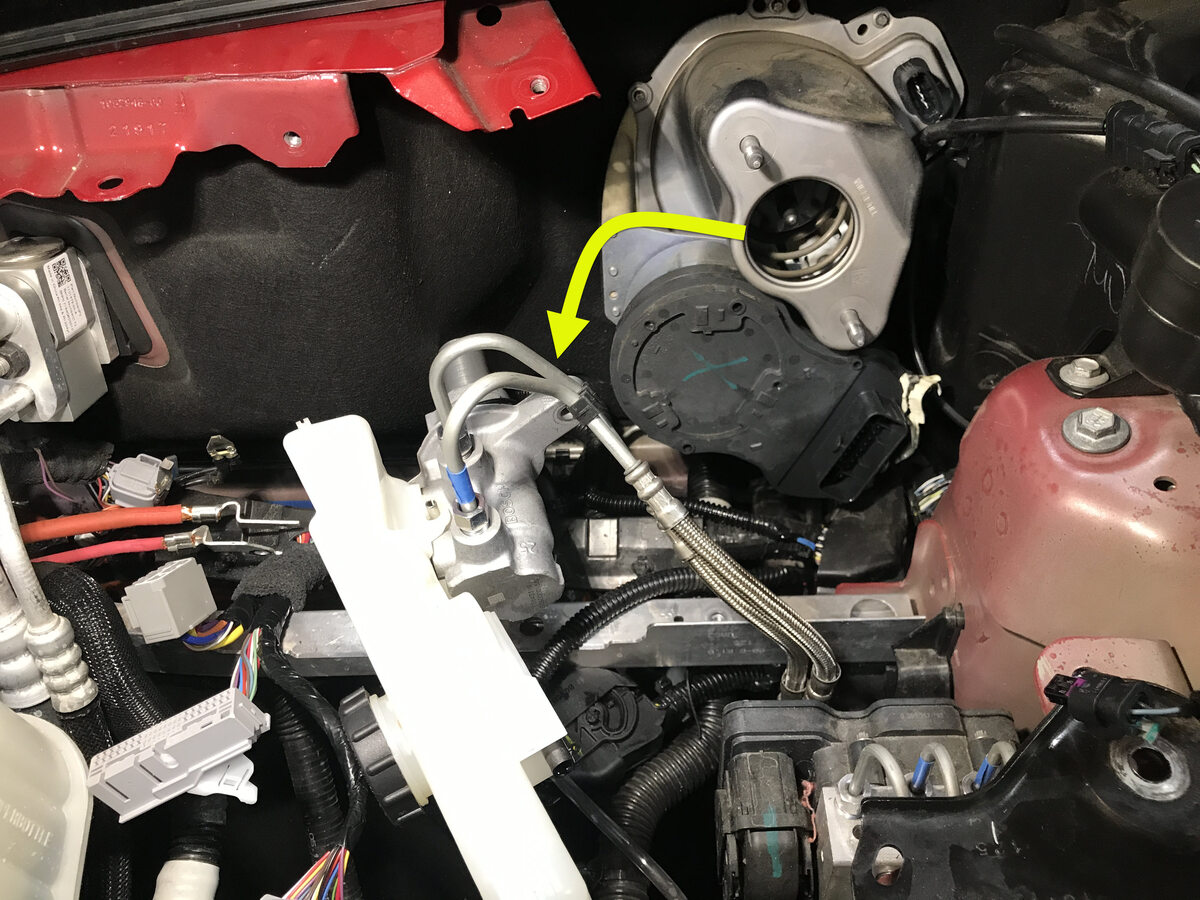

  118. 从 iBooster 上松开制动主缸并移到一旁

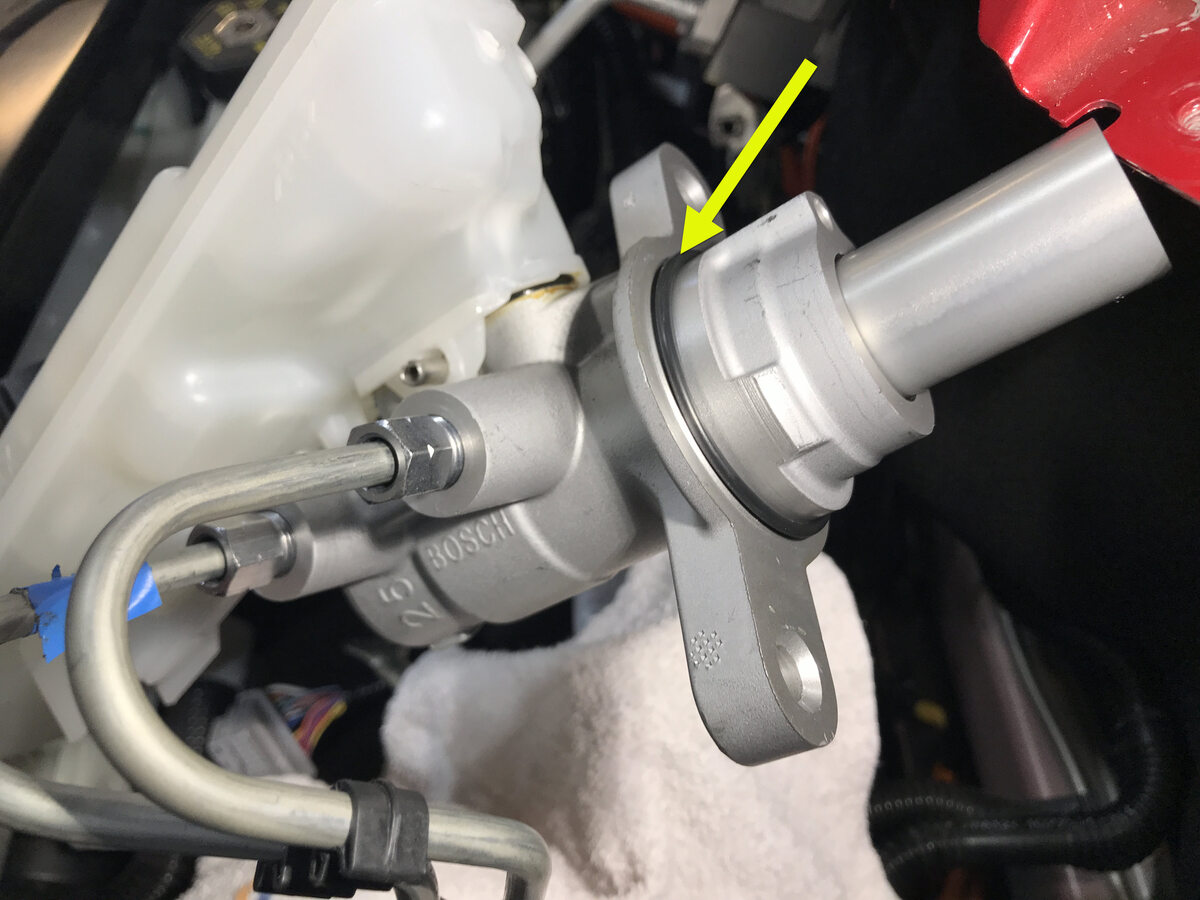

  119. 从制动主缸上拆下 O 型环
    注
    1 个 O 型环；拆下后弃用

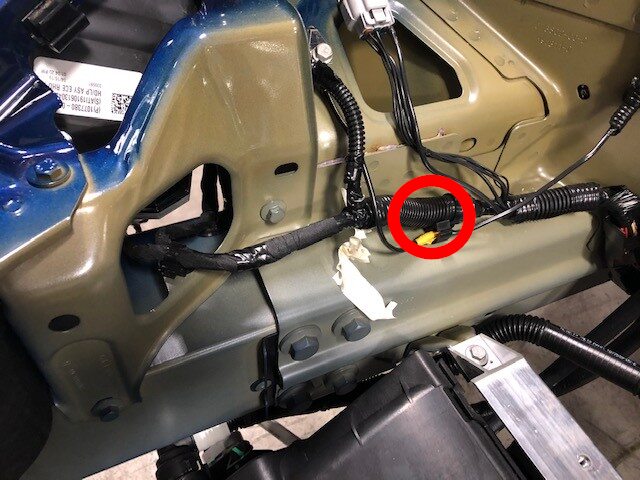

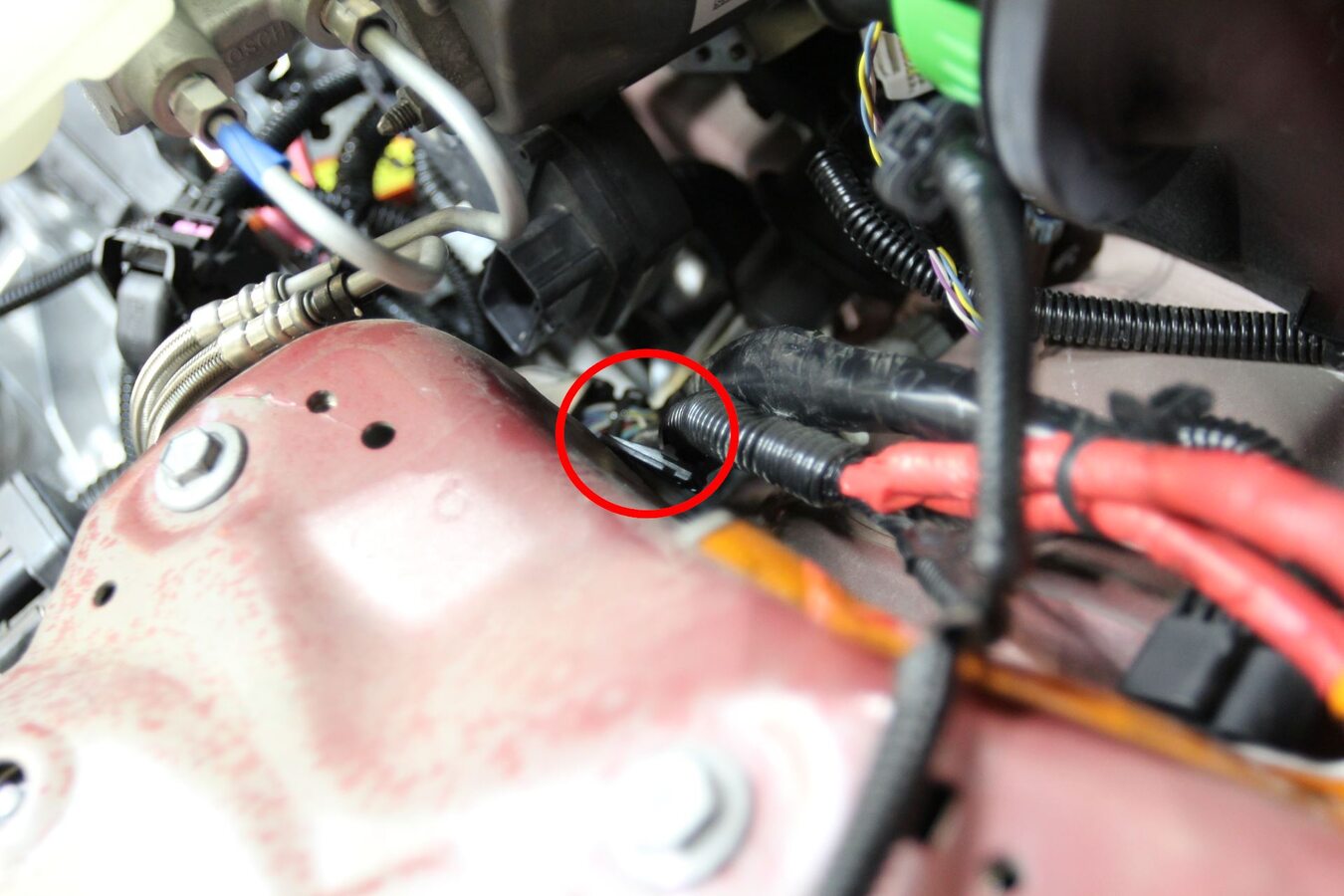

  120. 拆下 LH 前车架纵梁区域周围的前部线束夹
    注
    5 个卡子

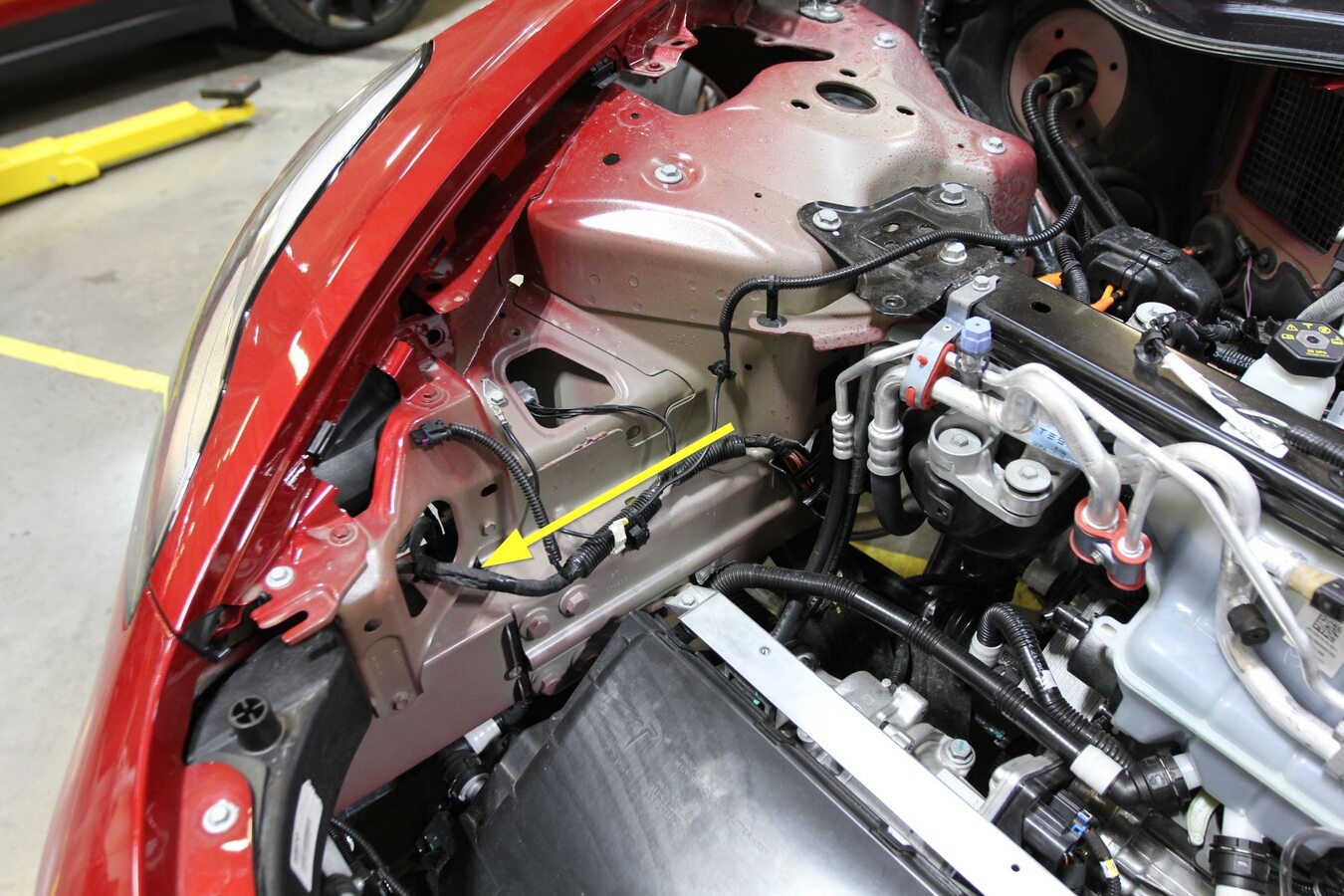

  121. 拆下 LH 前照灯区域周围的前部线束夹
    注
    2 个卡子
  122. 拆下 LH 前减震塔处的前部线束接地端子
    注
    2 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

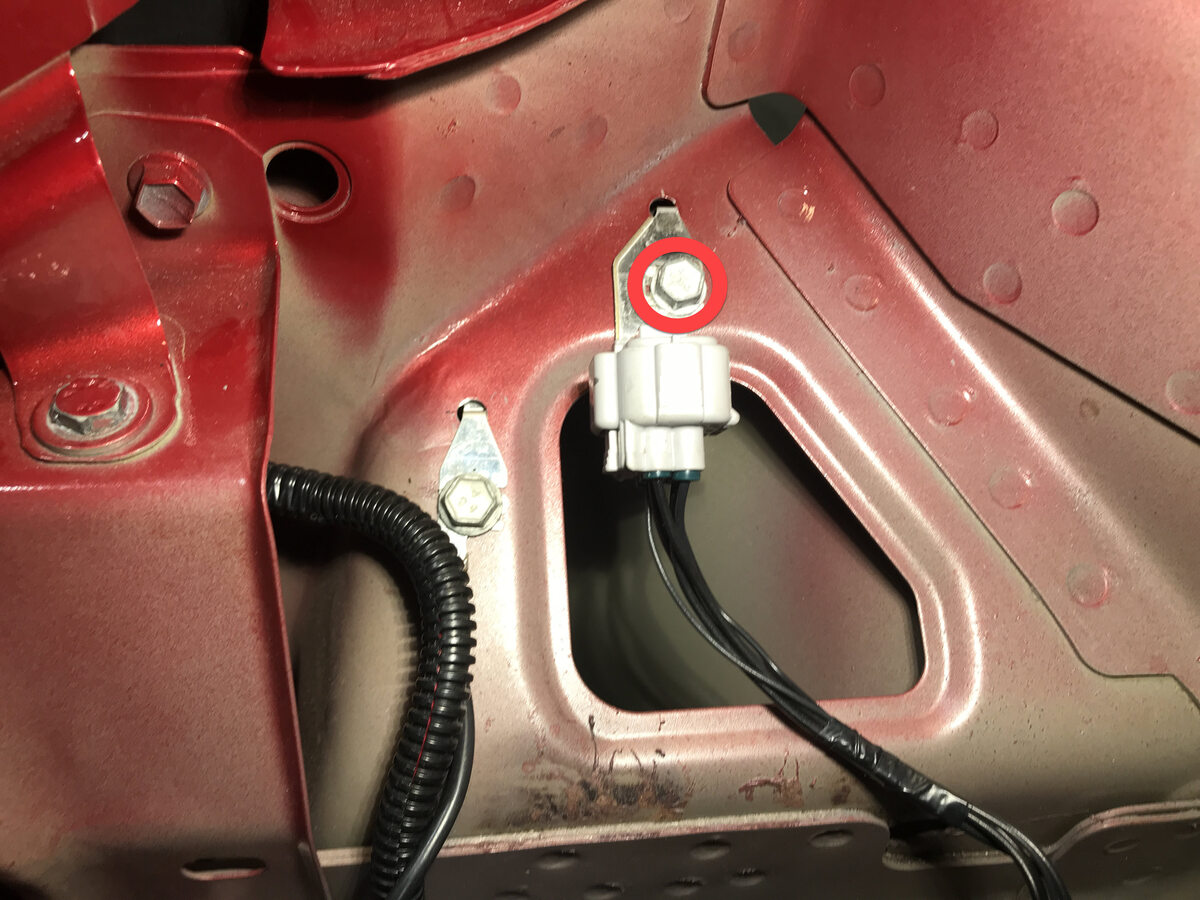

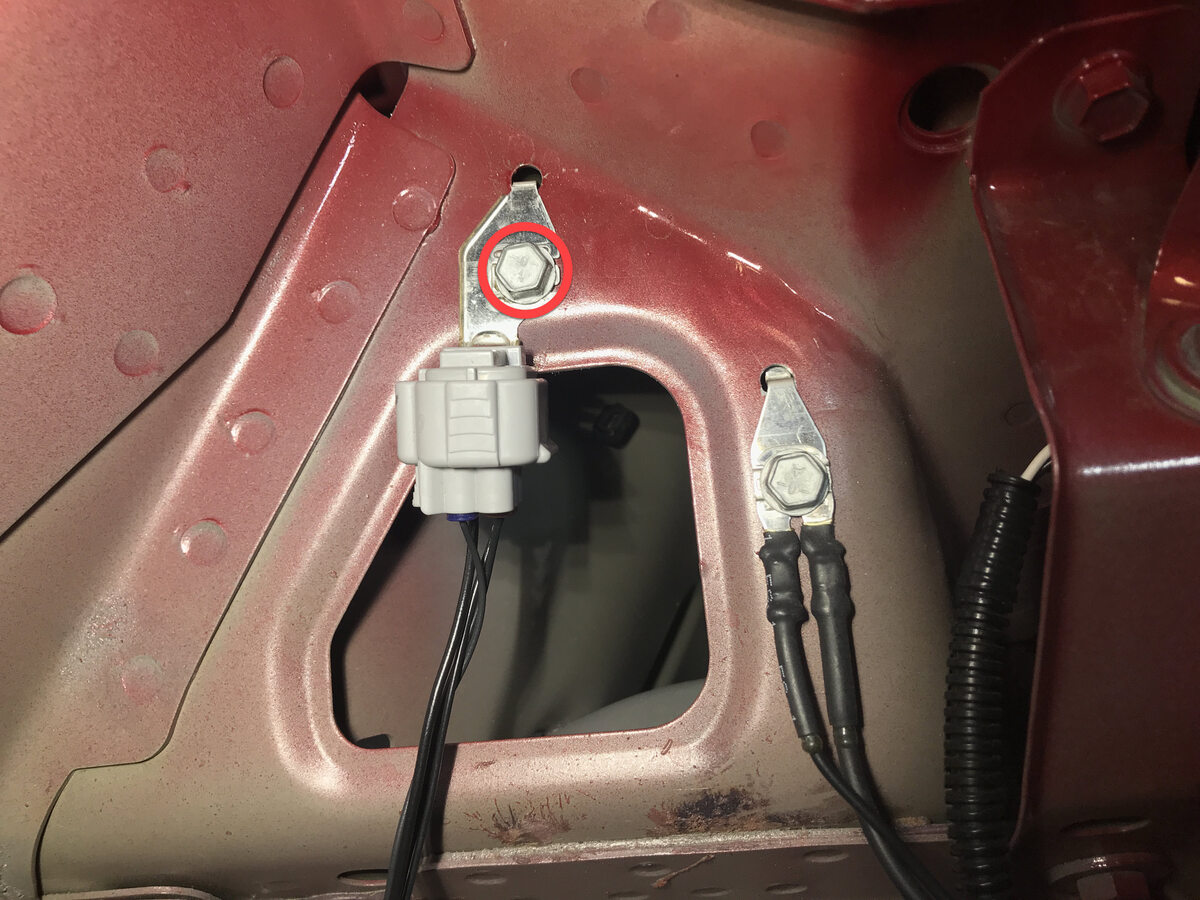

  123. 拆下 LH 前线束测试接线
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

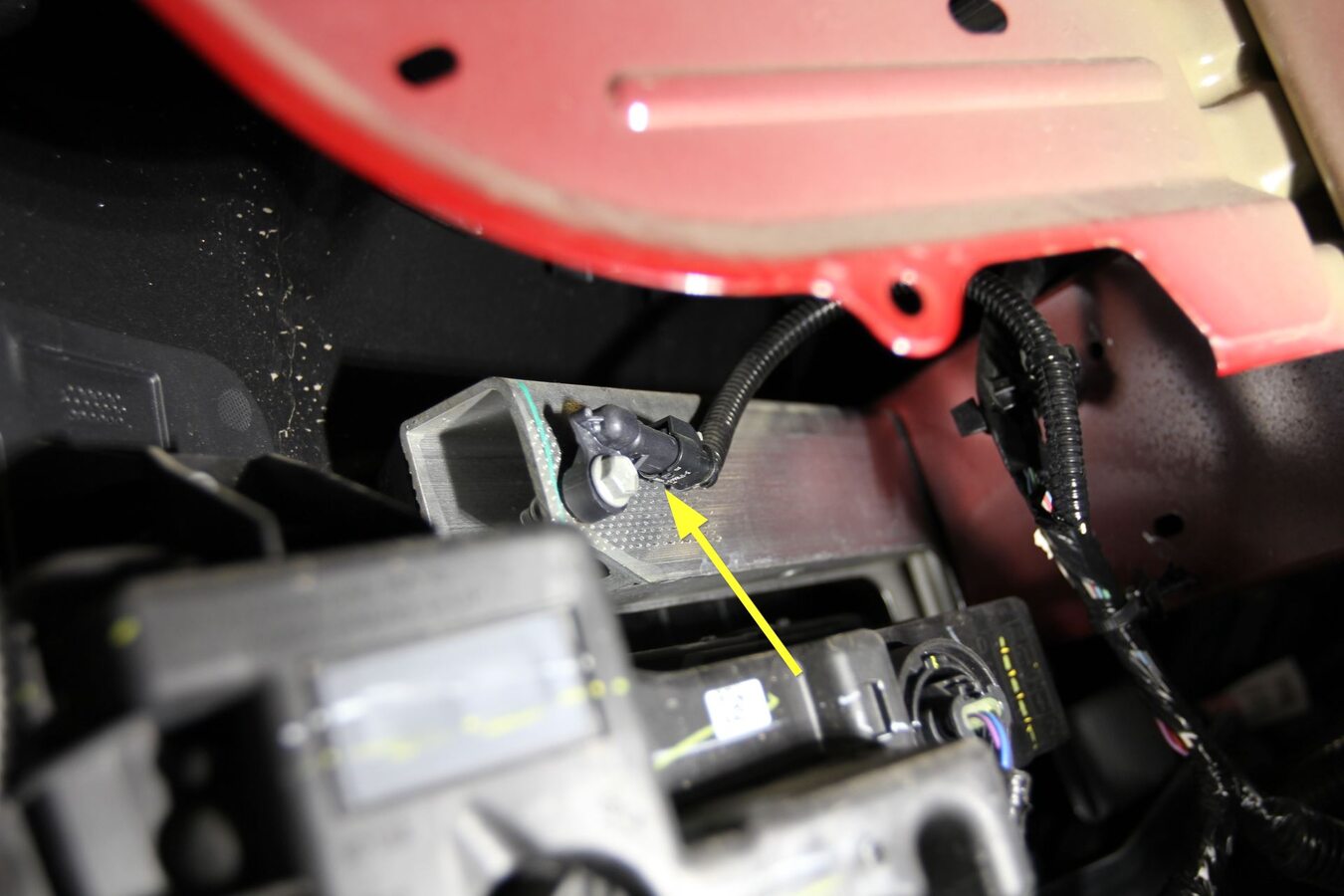

  124. 拆下 LH 前照灯区域中的前部线束接地端子
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用

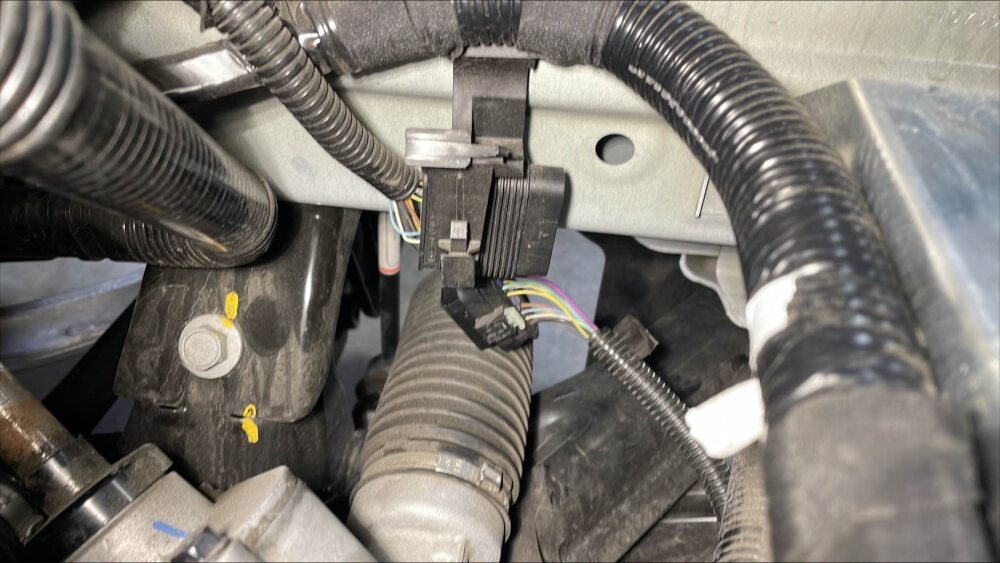

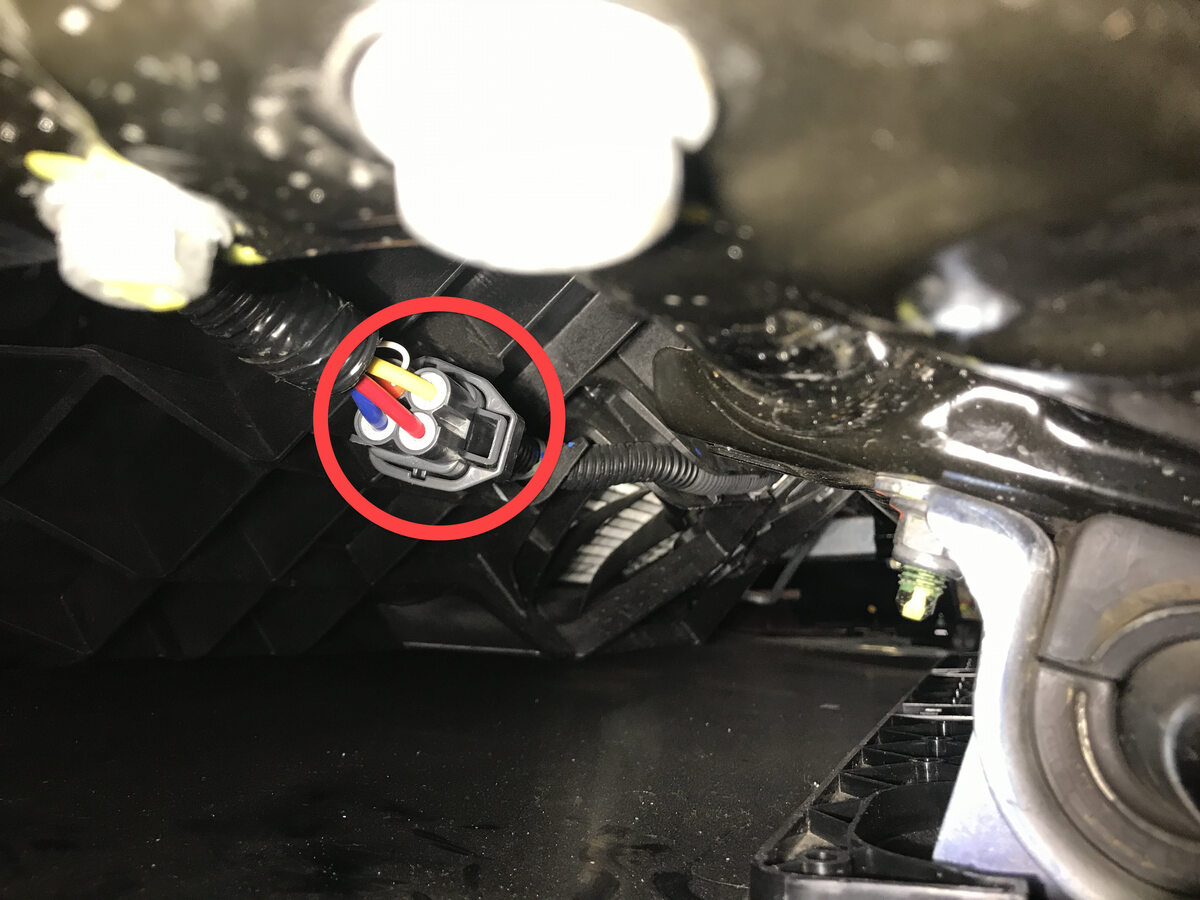

  125. 断开转向机总成连接器
    注
    2 个连接器；两级连接器；将红色锁片移至左侧，然后按住连接器释放装置以断开连接器

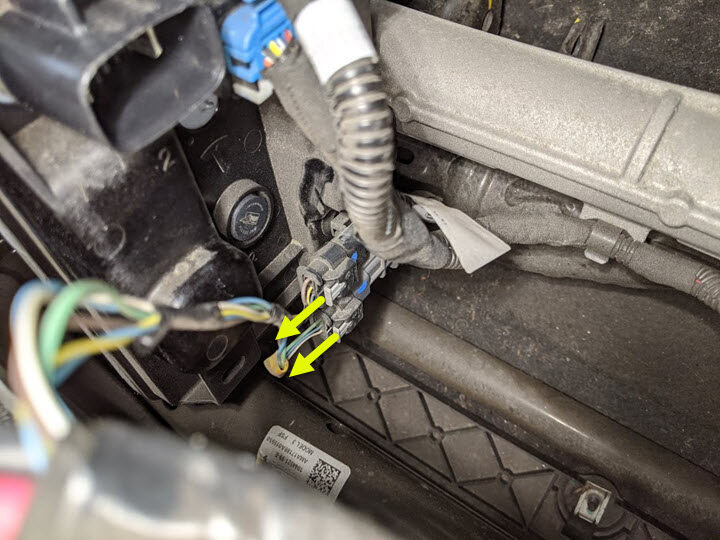

  126. 断开转向机区域的逻辑连接器
    注
    2 个连接器；两级连接器；将灰色锁片滑离连接器，然后按住灰色锁片以断开连接器

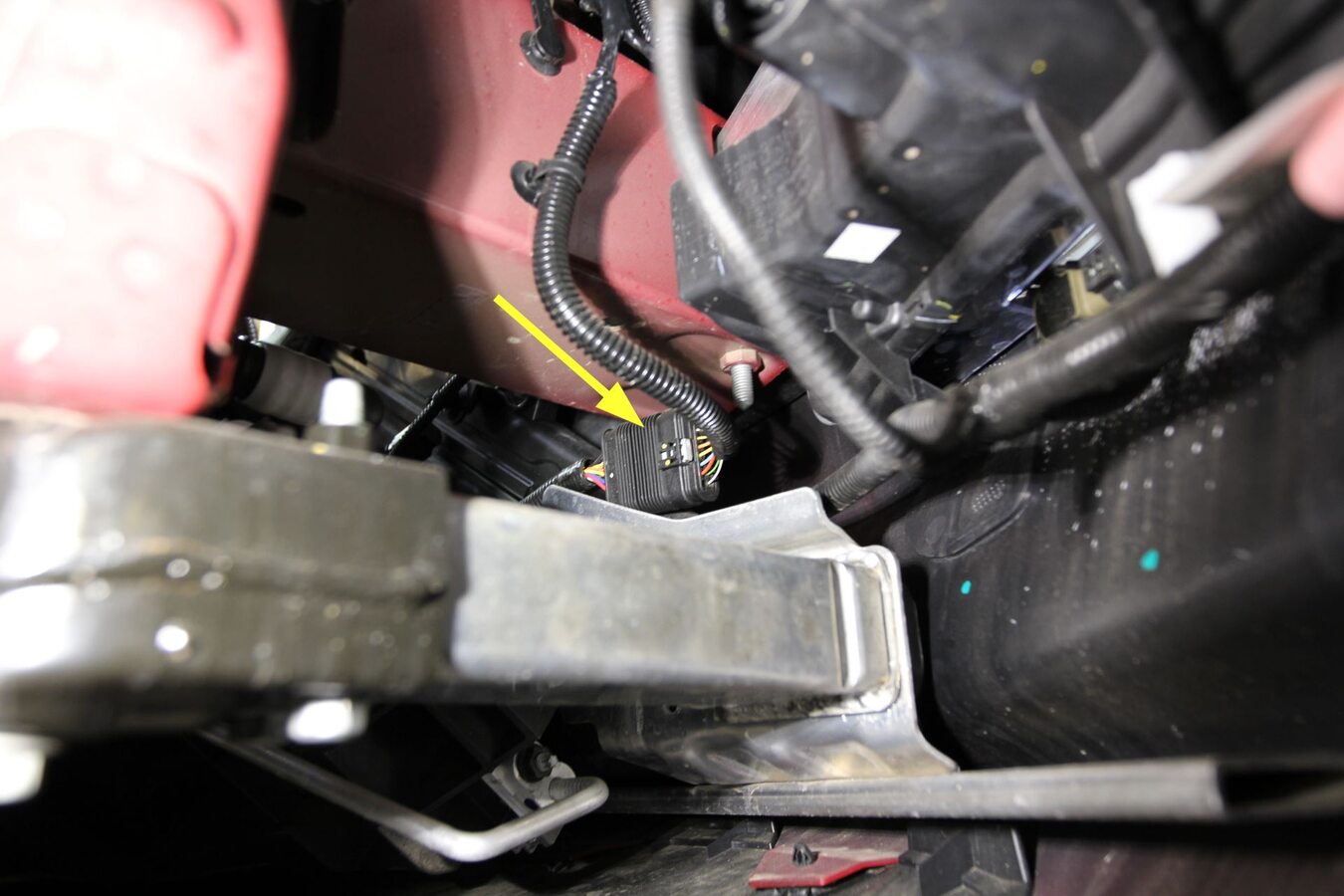

  127. 松开前驱动单元前副车架线束的连接
    注
    1 个锁定连接器；松开灰色锁片，然后按压锁片以松开连接器

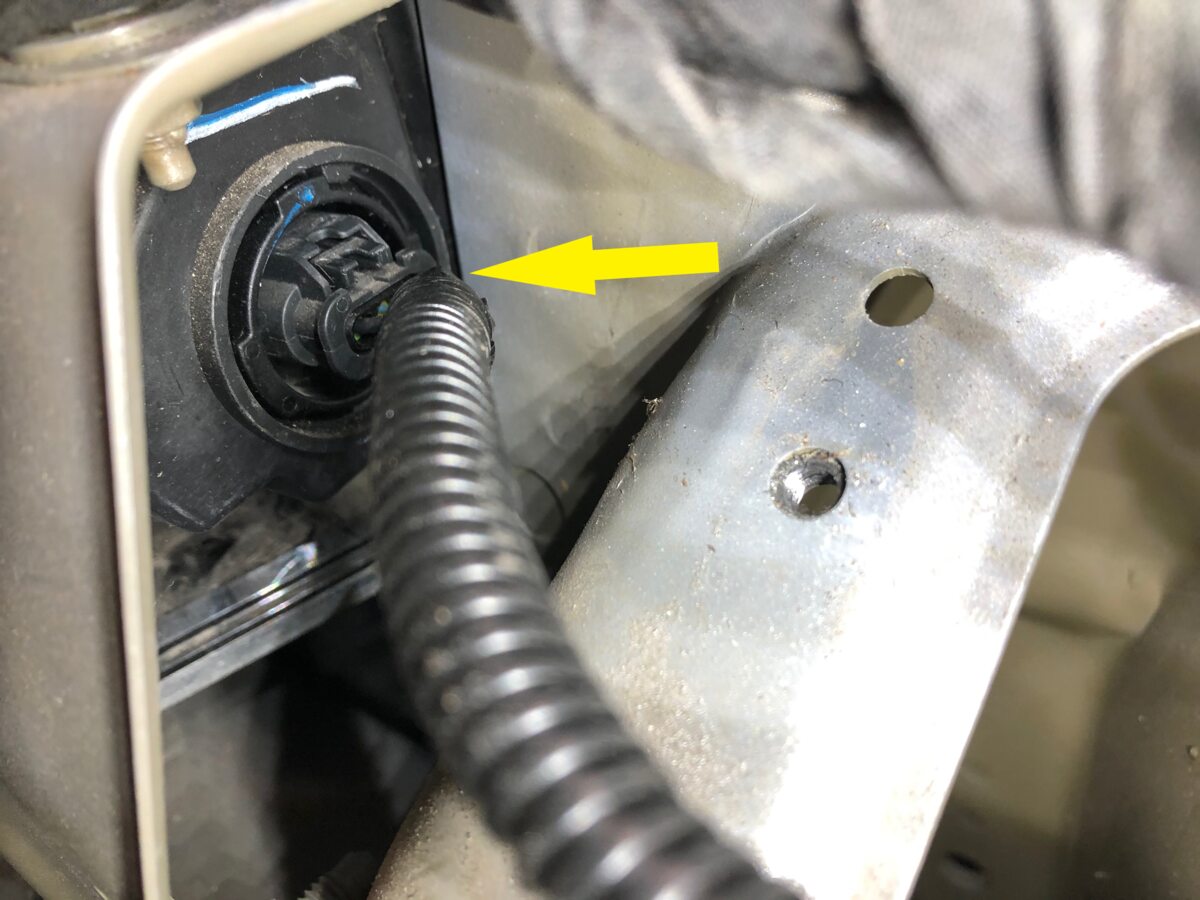

  128. 断开 LH 前照灯
    注
    1 个连接器；拉动锁片以分开锁止机构；再次拉动以松开连接器；请勿向下按压锁片；连接器类型可能会有所不同

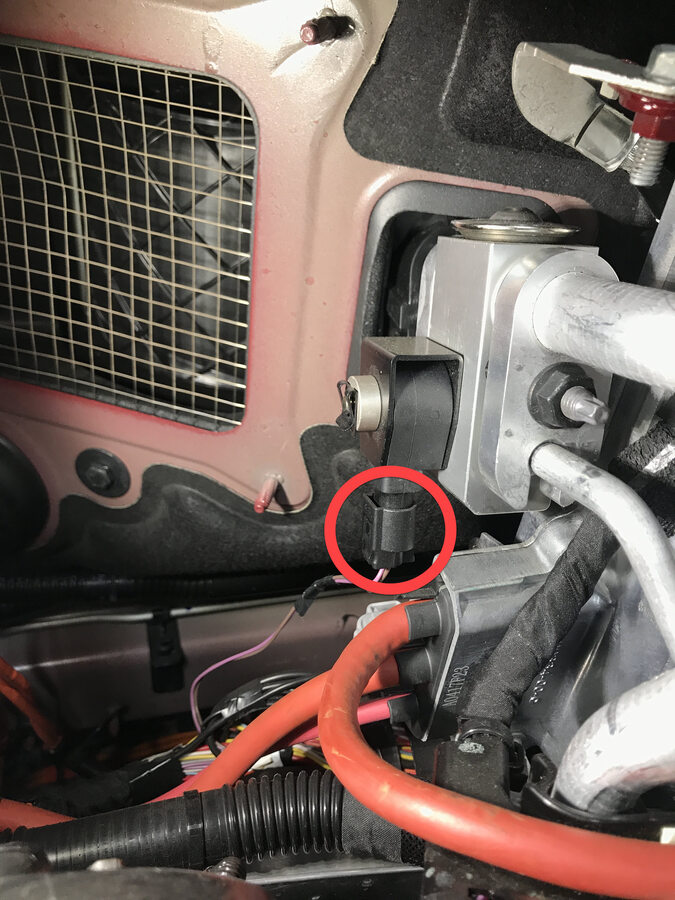

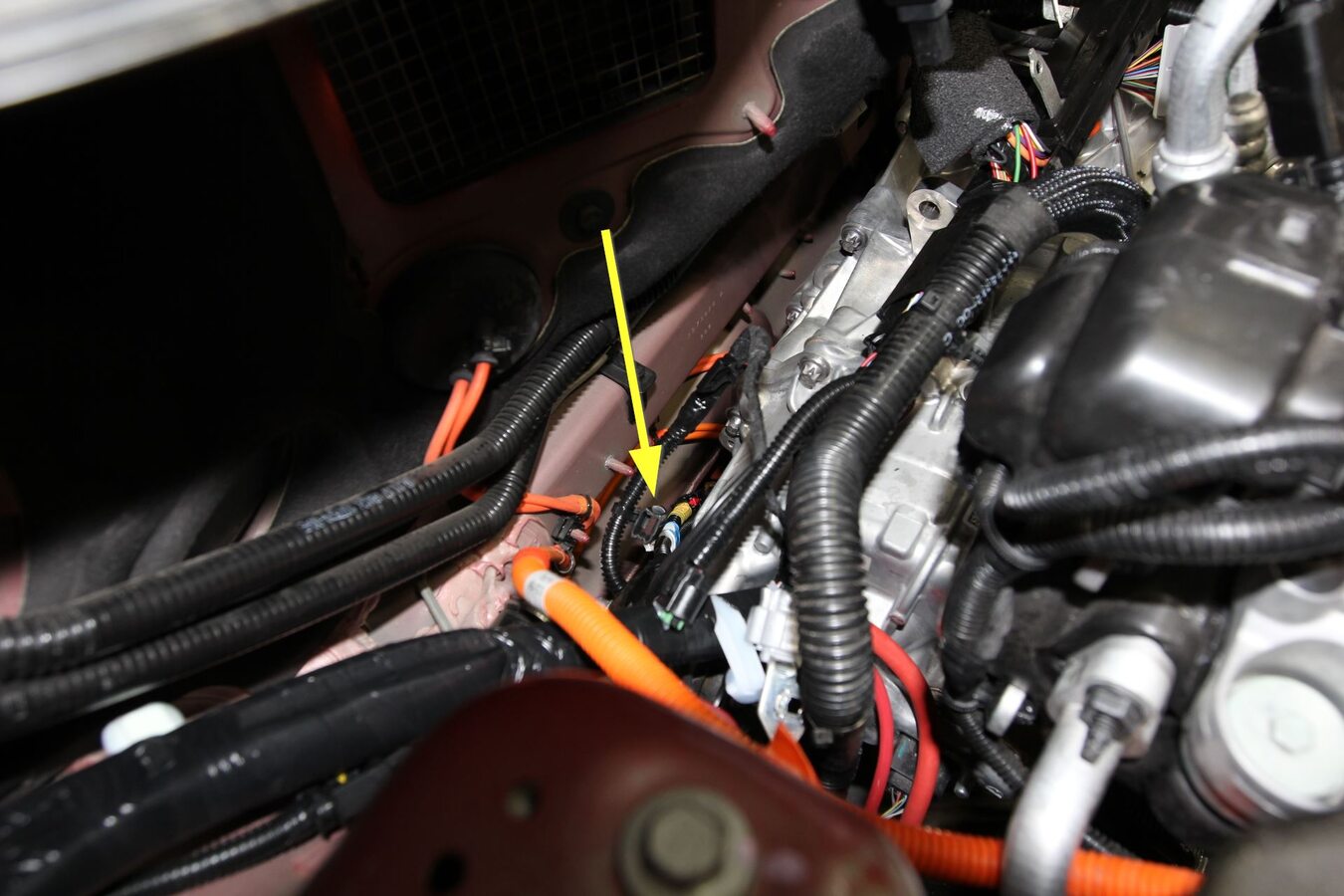

  129. 断开热力膨胀阀连接器
    注
    1 个连接器

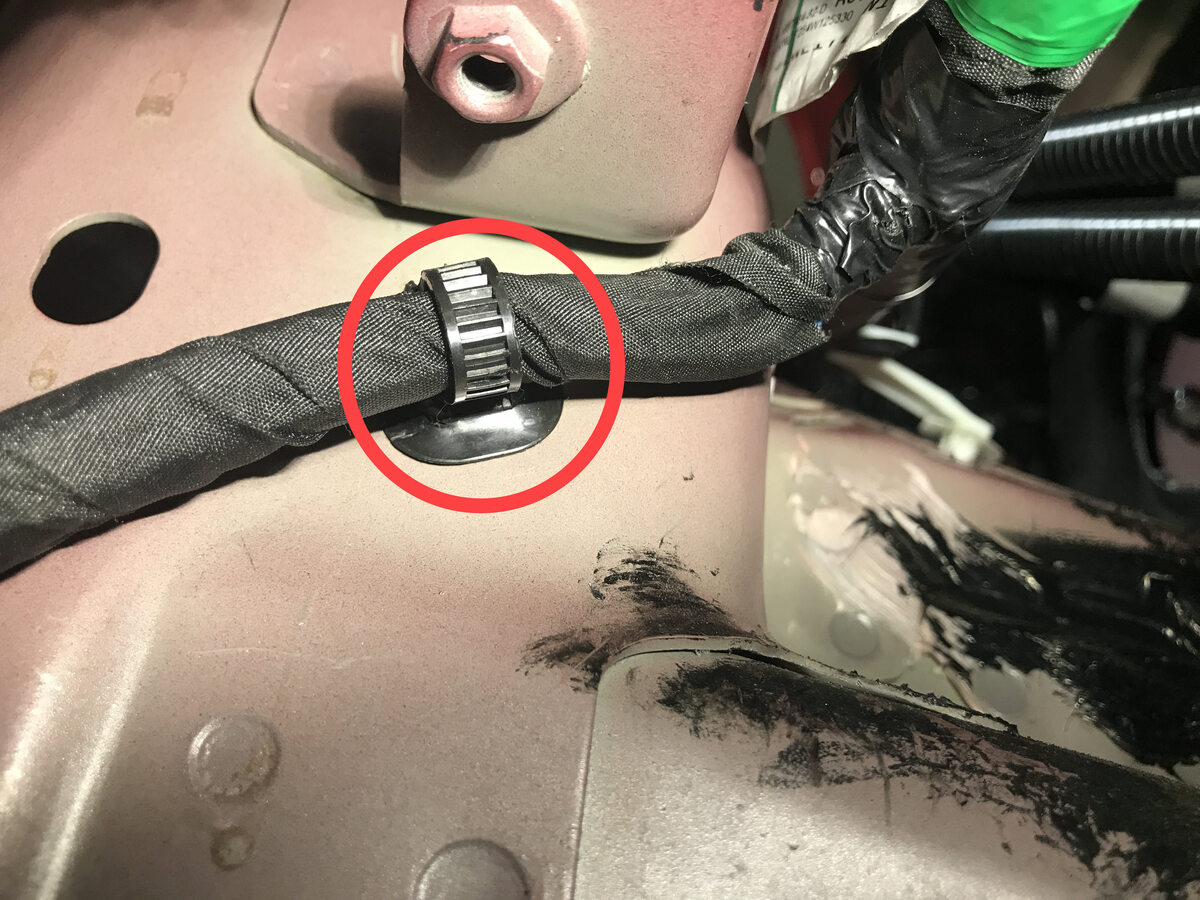

  130. 拆下 RH 前车架纵梁区域周围的前部线束夹
    注
    1 个夹子子
  131. 拆下 RH 前照灯区域周围的前部线束夹
    注
    2 个卡子

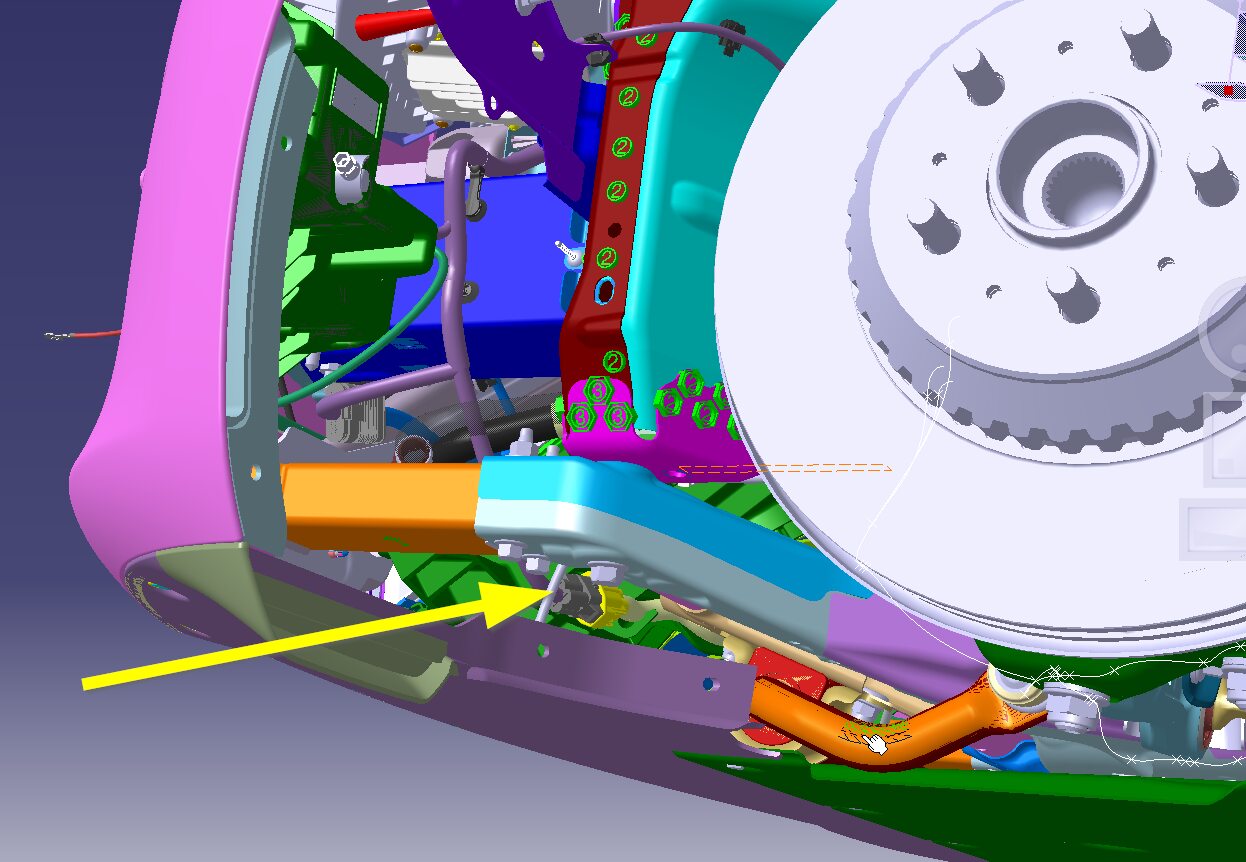

  132. 拆下 RH 前车架纵梁区域周围的前部线束测试接线
    注
    1 个螺栓，10 毫米，8 Nm；检查螺栓：如果是自攻型三角螺栓 (1128269-00-A)，则弃用；如果是普通螺栓 (1447438-00-A)，则可以重复使用
  133. 断开 RH 前照灯连接器
    注
    1 个连接器
  134. 将车辆推上举升机
    注
    建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离
  135. 升起并支撑车辆

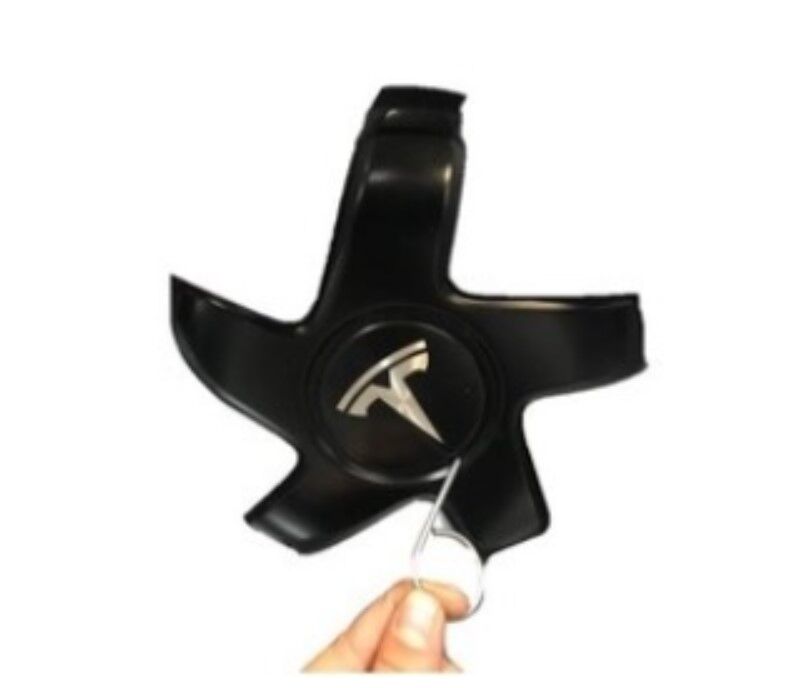

  136. 拆下 LH 前车轮中心盖板
    注
    1 个盖帽
  137. 拆卸右前轮毂中心盖
    注
    1 个盖帽

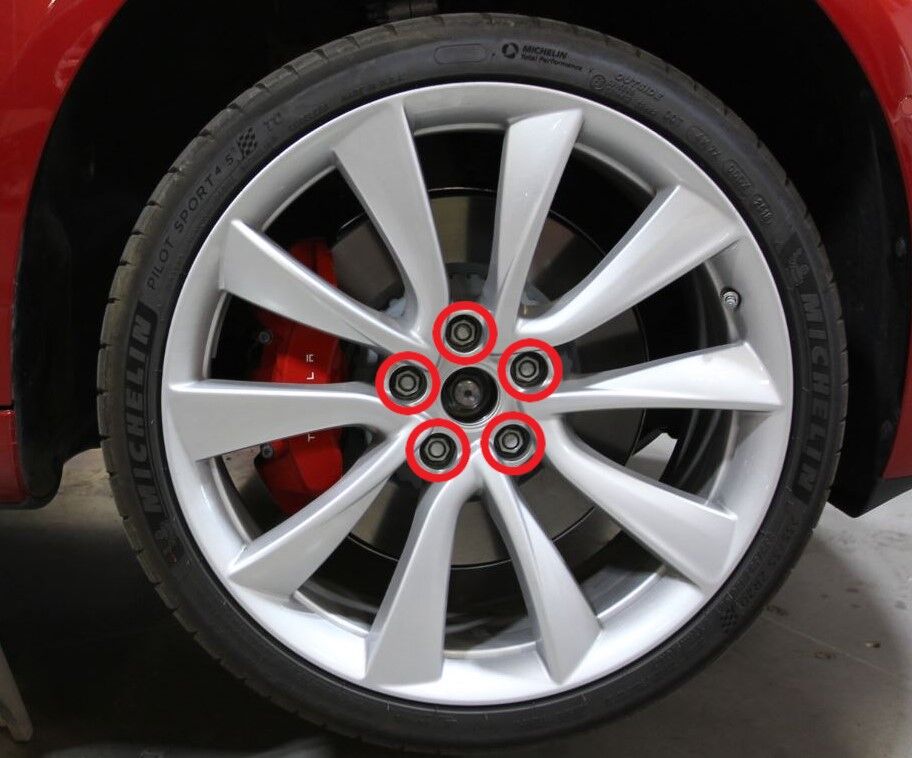

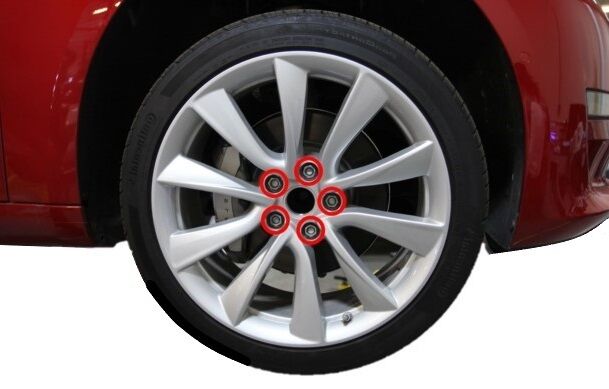

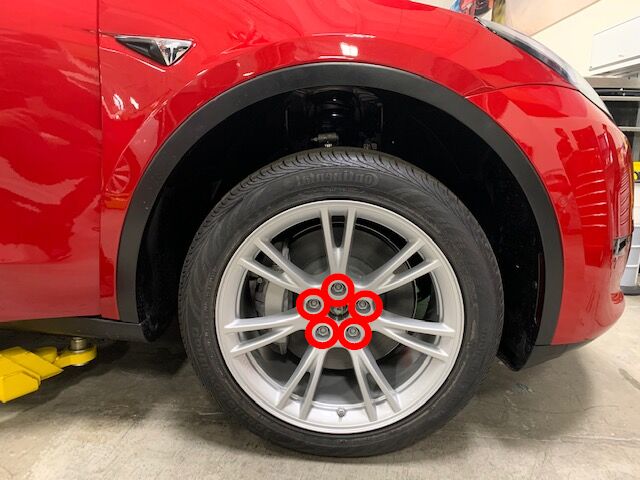

  138. 松开 LH 前车轮
    注
    5 个螺母，21 毫米，175 Nm
  139. 松开右前轮毂
    注
    5 个螺母，21 毫米，175 Nm
  140. 部分升起车辆，然后将举升机降落至锁止位
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾

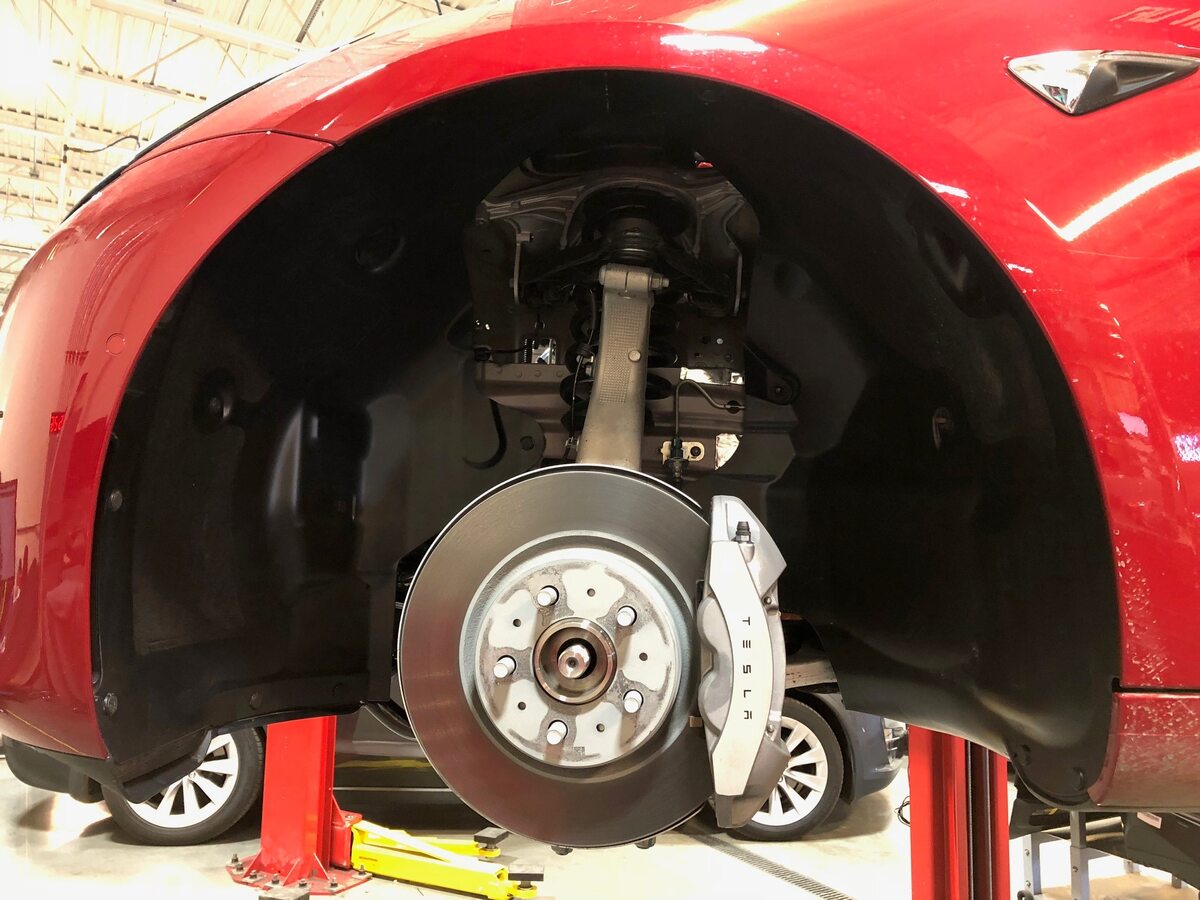

  141. 拆下 LH 前车轮
    注
    5 个螺母，21 毫米，175 Nm

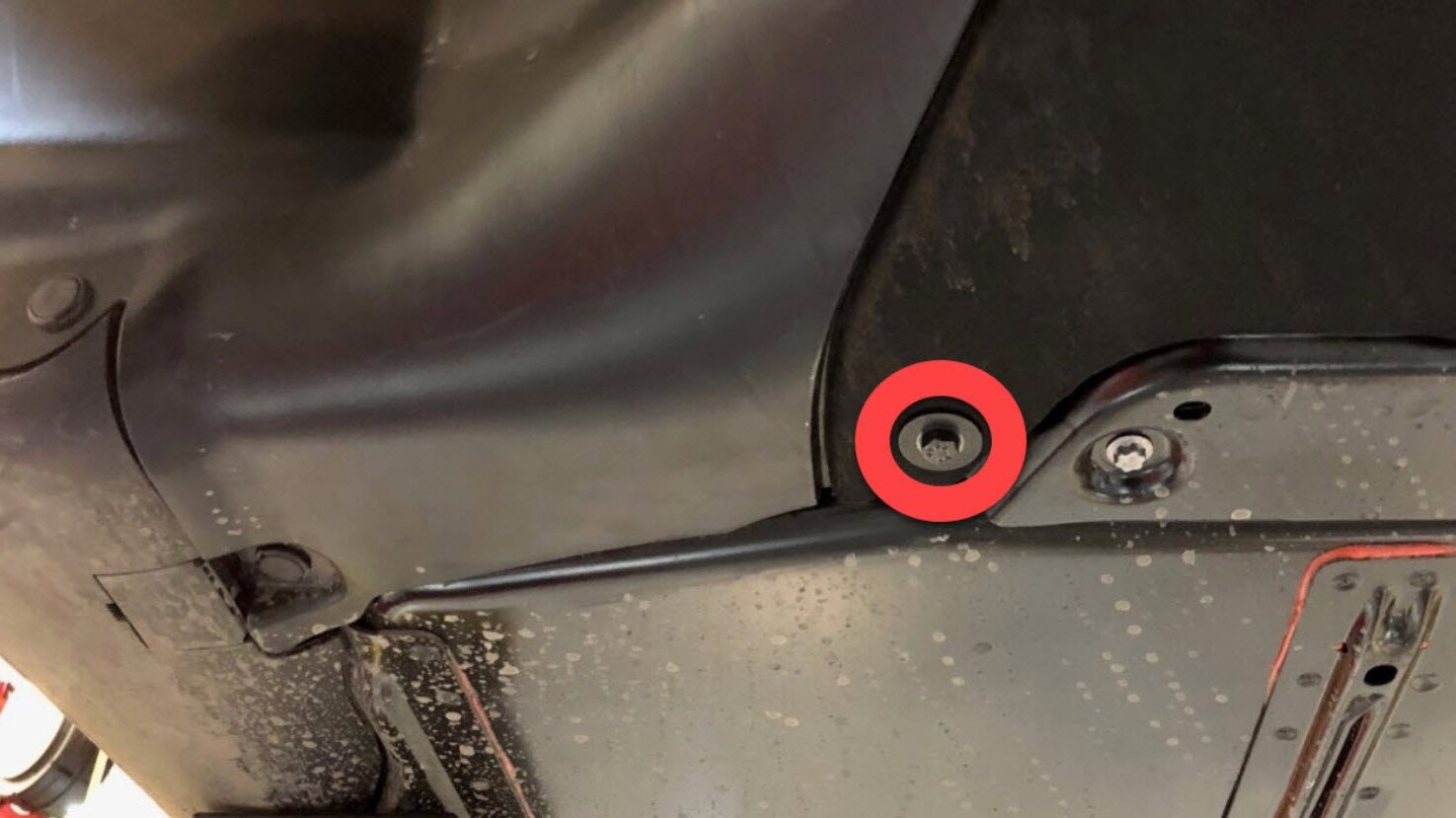

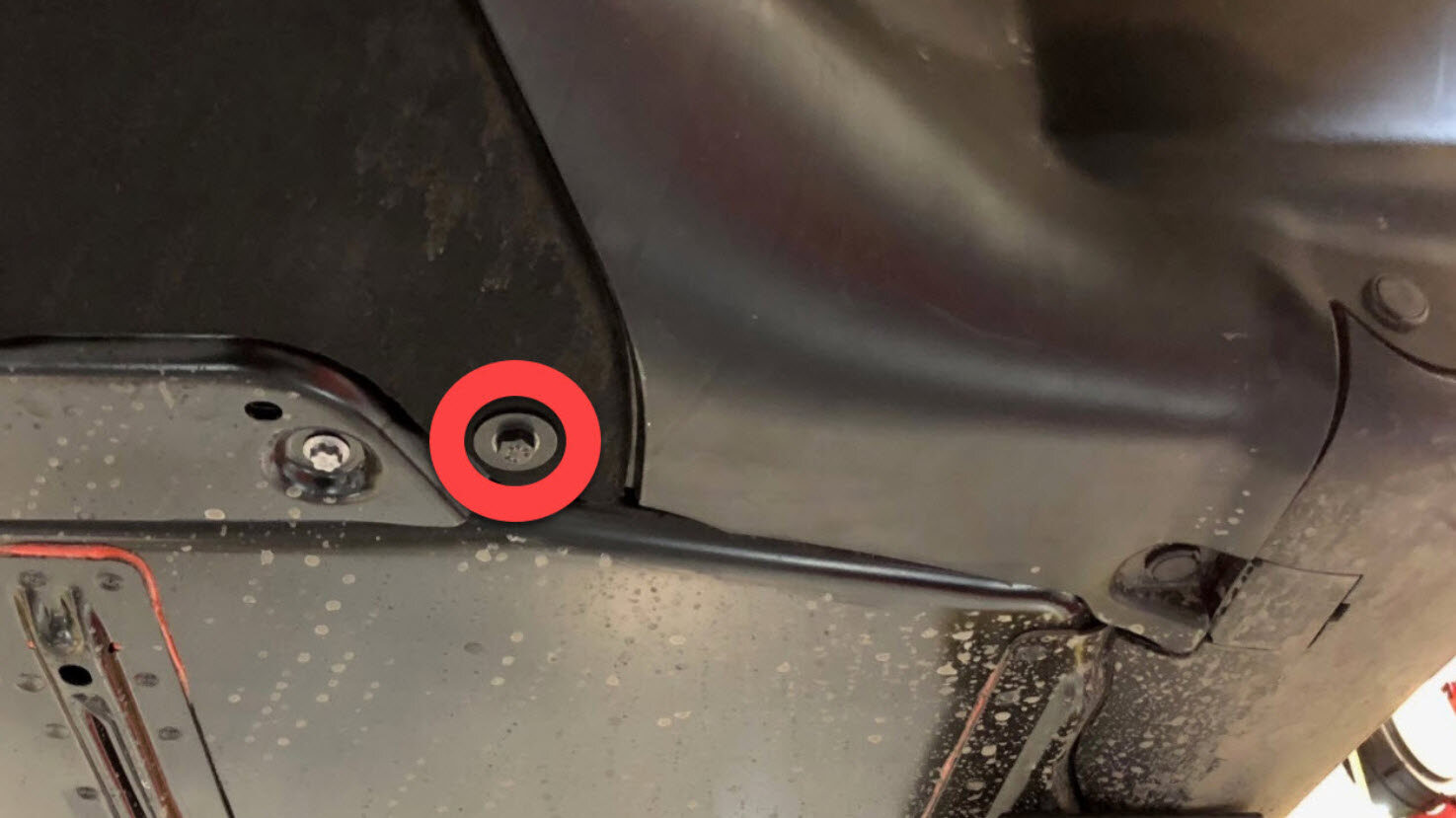

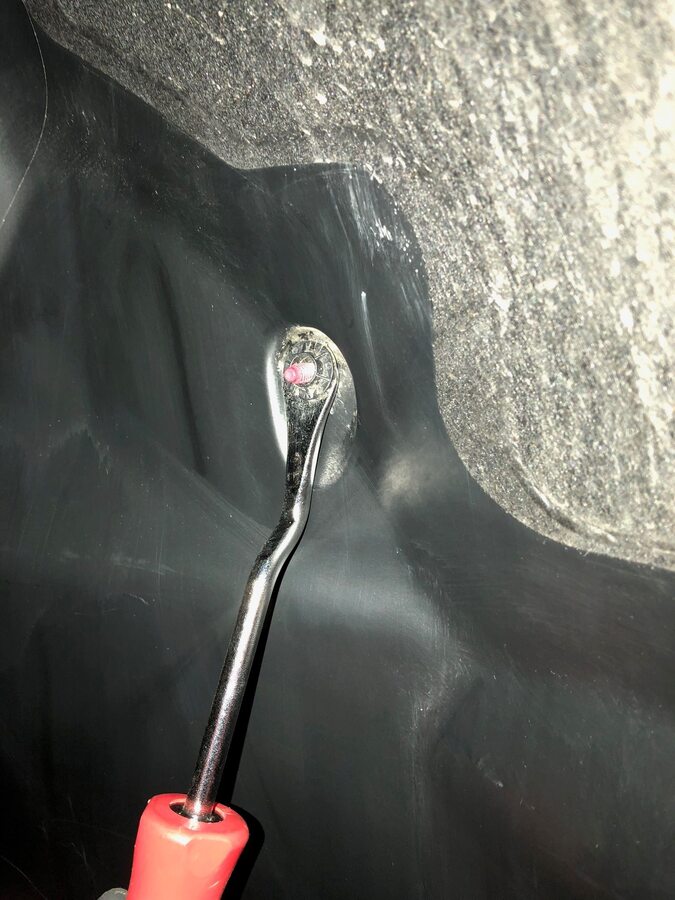

  142. 拆下将 LH 前轮拱内衬固定到车身的螺栓
    注
    1 个螺栓，10 毫米，5 Nm
  143. 拆下固定 LH 前轮拱内衬的推拉式夹
    注
    16 个推拉式卡子；新款车所用夹子的数量可能不同
  144. 拆下固定 RH 前轮拱内衬的螺柱固定夹
    注
    2 个夹子；新款车所用夹子的数量可能不同

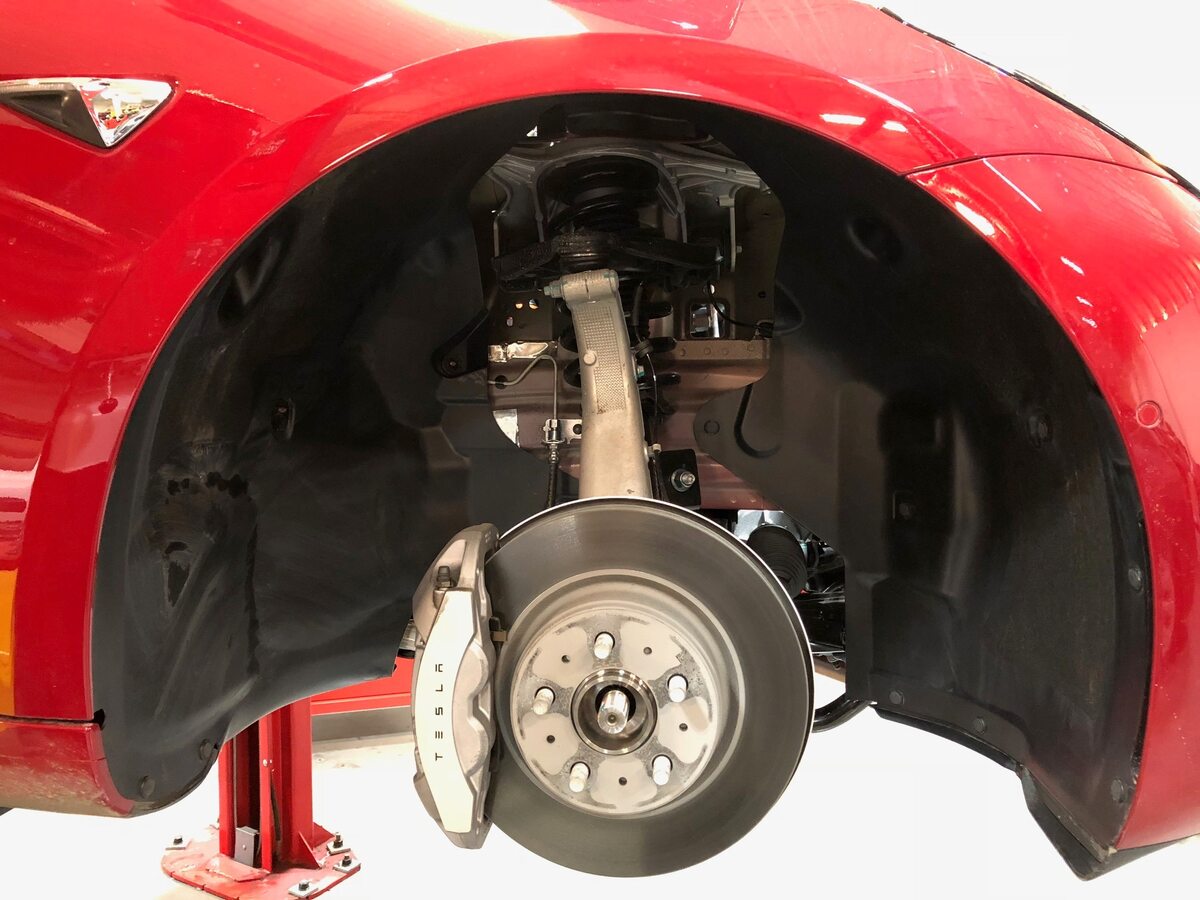

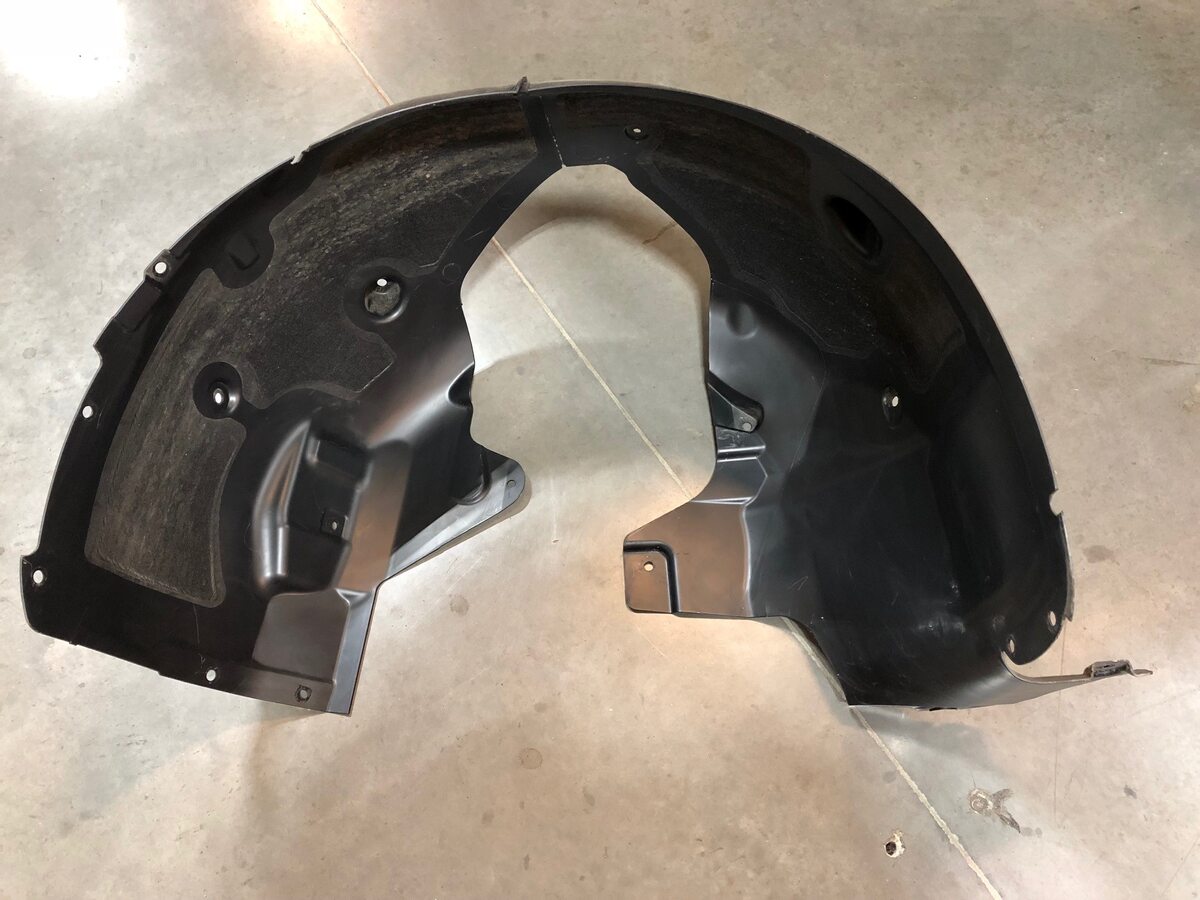

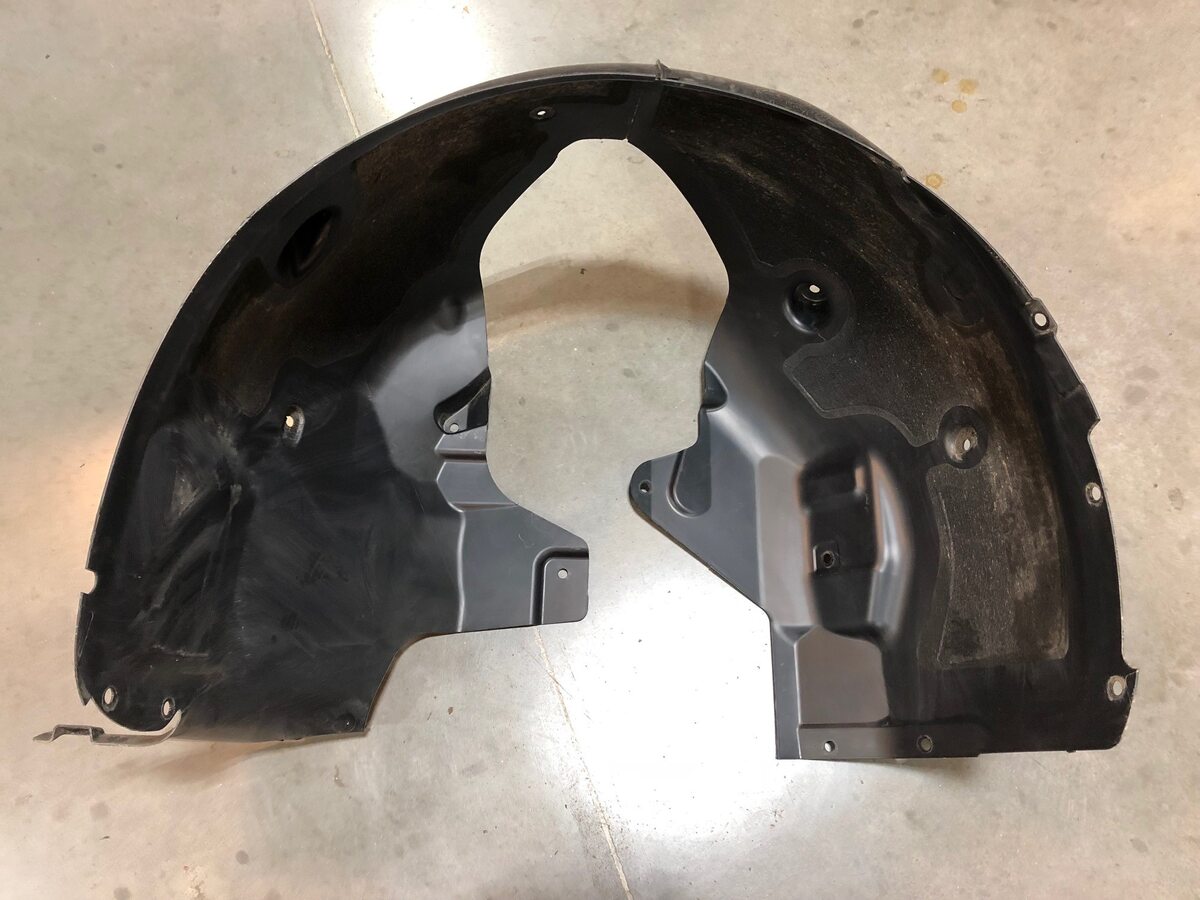

  145. 从车上拆下 LH 前轮拱内衬
  146. 拆卸将清洗器储液罐固定到车辆的下部螺栓
    注
    1 个螺栓，10 毫米，3 Nm
  147. 拆下右前轮毂
    注
    5 个螺母，21 毫米，175 Nm
  148. 拆卸将右前轮毂内衬固定到车身的螺栓
    注
    1 个螺栓，10 毫米，5 Nm
  149. 拆卸用于固定右前轮毂内衬的推拉式卡子
    注
    16 个推拉式卡子；新款车所用夹子的数量可能不同
  150. 拆下固定 RH 前轮拱内衬的螺柱固定夹
    注
    2 个夹子；新款车所用夹子的数量可能不同
  151. 将右前轮毂内衬从车辆上拆下
  152. 断开前保险杠饰板的 12V 线束
    注
    1 个锁止连接器；通过将锁片滑离连接器松开锁片；然后下压灰色锁以松开连接器
  153. 从 RH 前饰板安装支架上拆下前部线束夹
    注
    1 个夹子子
  154. 断开前部线束与前端模块线束的连接
    注
    1 个锁定连接器

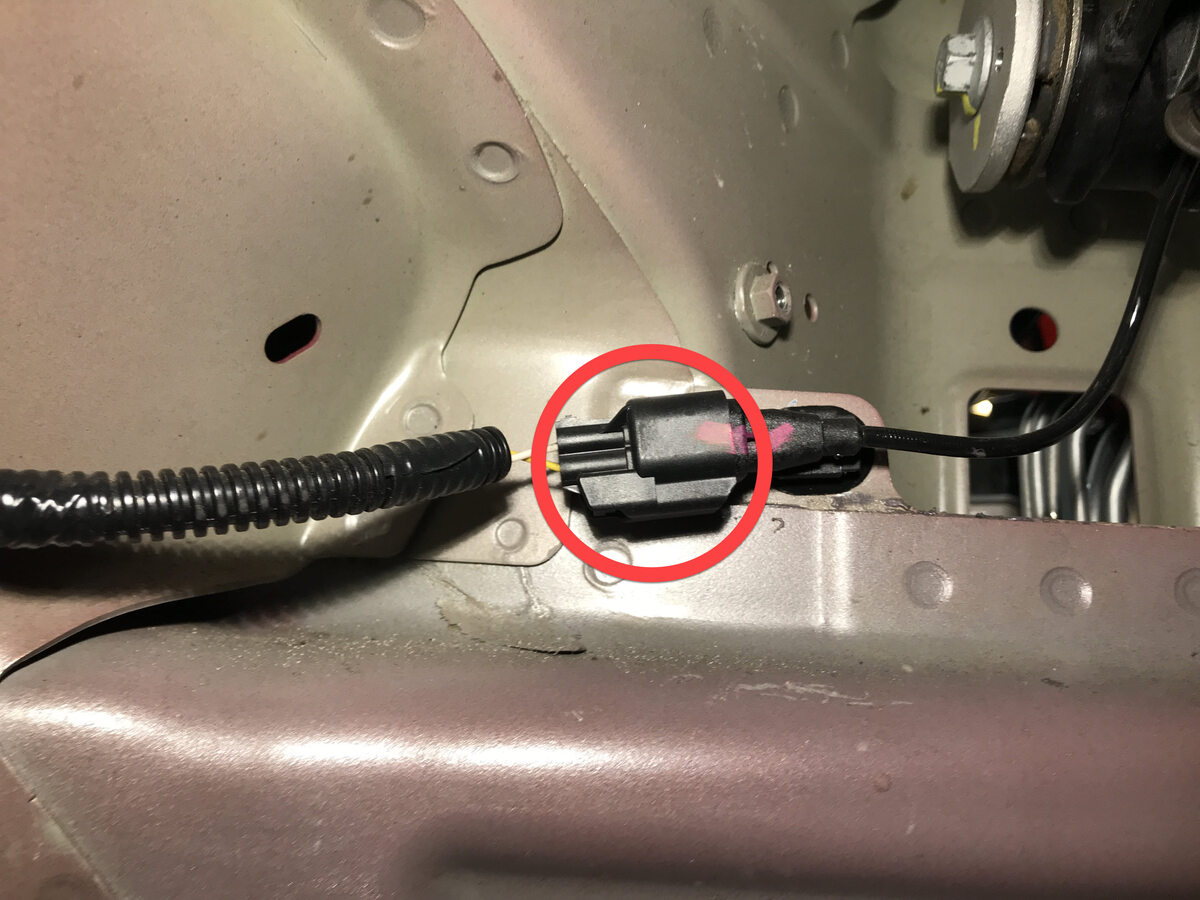

  155. 断开前部线束与 RH 加速传感器的连接
    注
    1 个锁定连接器
  156. 从 RH 外侧纵梁区域拆下前部线束夹
    注
    2 个卡子

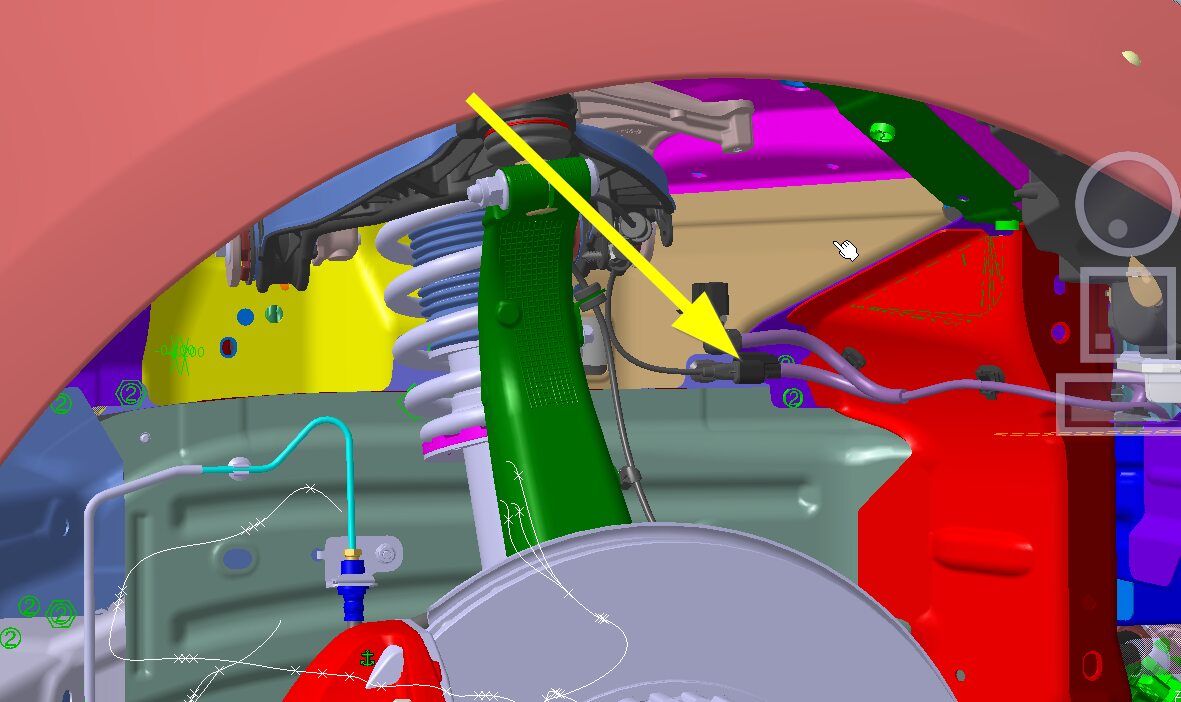

  157. 断开 RH 前轮转速传感器
    注
    1 个连接器
  158. 对于车轮转速传感器，拆下 RH 前轮拱内衬周围的前部线束夹
    注
    2 个卡子

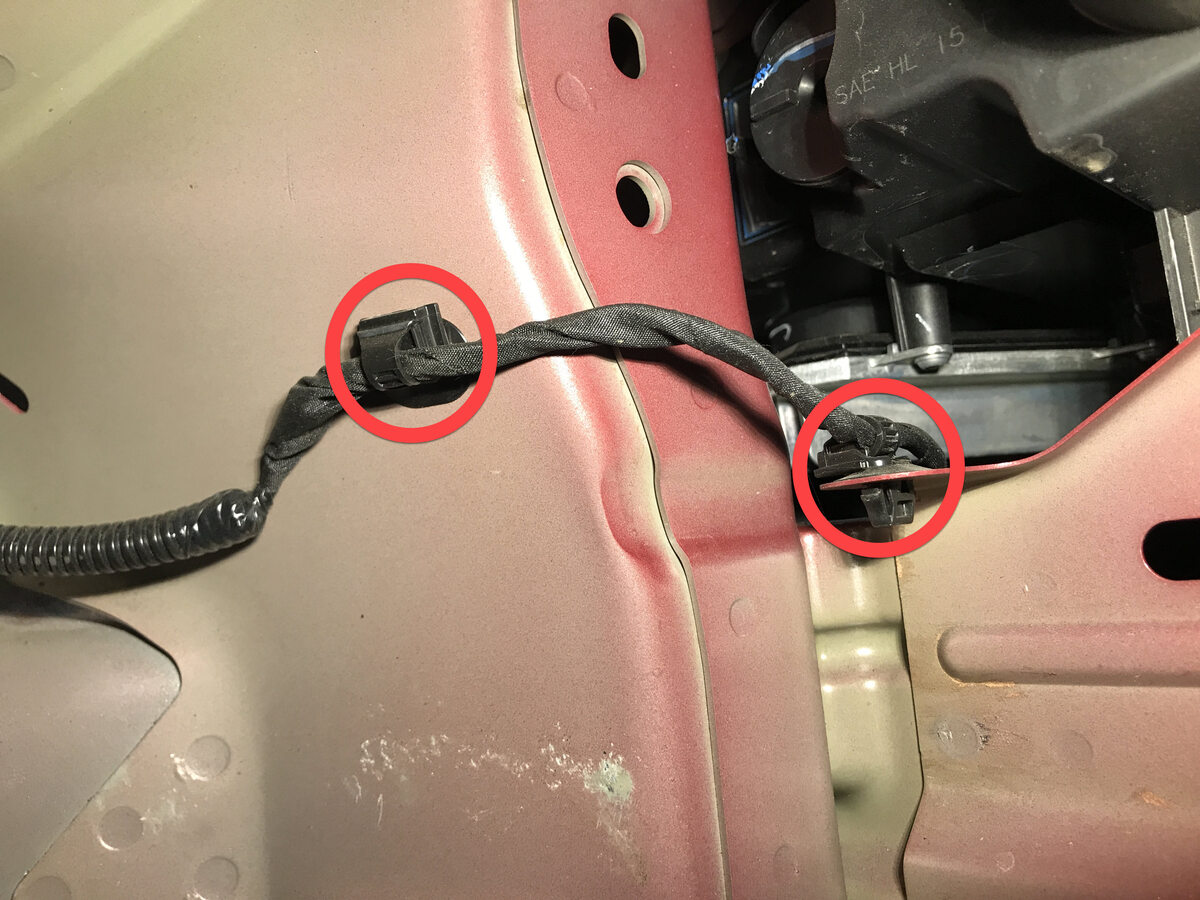

  159. 对于侧转向灯和摄像头线束，拆下 RH 前轮拱内衬区域后部的前部线束夹
    注
    1 个夹子子

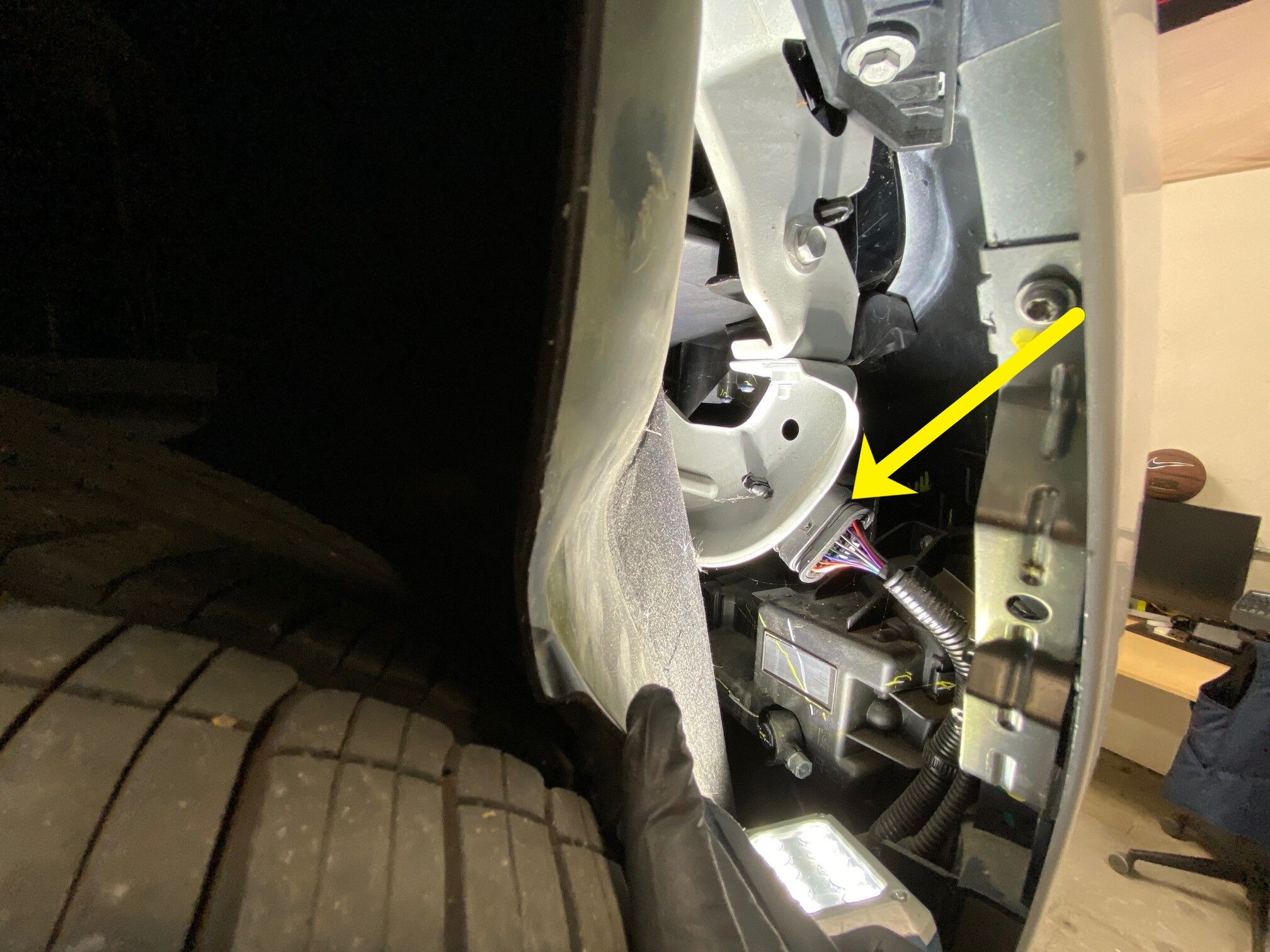

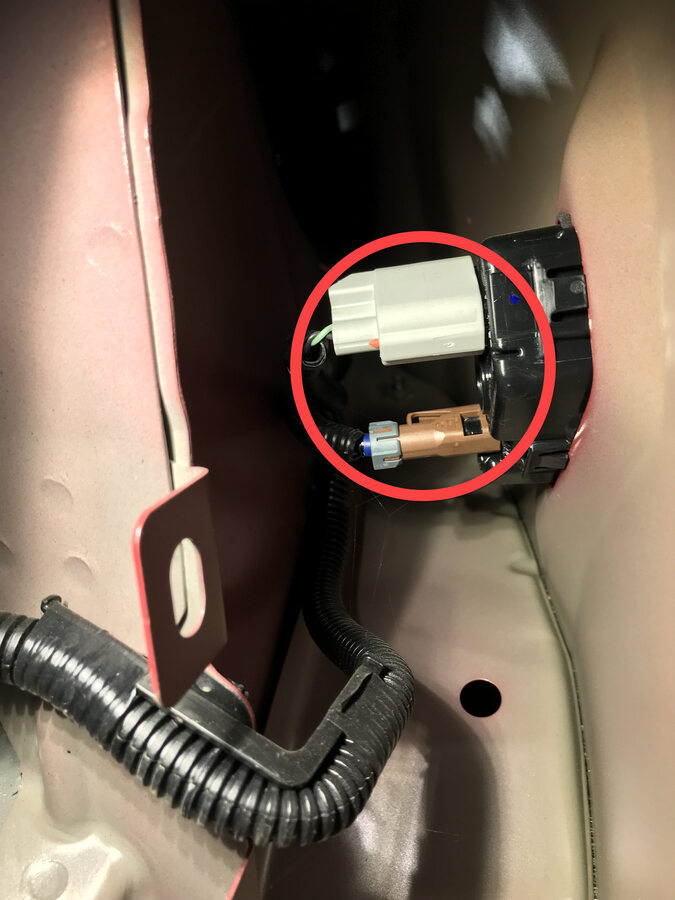

  160. 断开 RH 侧转向灯和摄像头的前部线束连接器
    注
    2 个连接器
  161. 断开 LH 前支架线束的前部线束连接器
    注
    1 个锁定连接器
  162. 断开前部线束与左侧加速传感器的连接
    注
    1 个锁定连接器
  163. 从左侧外部纵梁区域拆下前部线束夹
    注
    2 个卡子
  164. 断开前部线束与 CFM 的连接
    注
    1 个连接器
  165. 断开左前轮毂转速传感器
    注
    1 个连接器

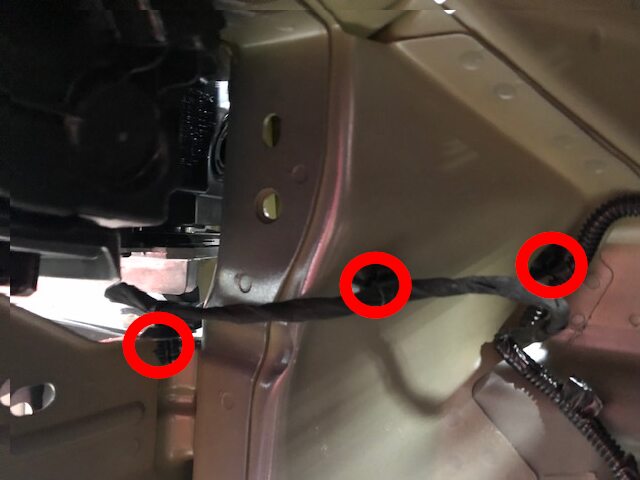

  166. 拆下 LH 前轮拱内衬区域周围的前部线束夹
    注
    3 个夹子；北美地区车辆有 2 个夹子
  167. 拆下 LH 侧转向灯和摄像头线束的前部线束夹
    注
    1 个夹子子
  168. 断开左侧转向灯和摄像头的前部线束连接器
    注
    2 个连接器
  169. 完全升起车辆，然后将举升机降低至锁止位
    注
    将车辆置于适宜的作业高度；务必在听到两侧清晰的锁止声后再降下，否则车辆可能会发生侧倾；确认车门周围没有物体
  170. 拆卸用于固定前流线型护板的外侧紧固件
    注
    9 个螺栓，10 毫米，5 Nm
  171. 拆下剩余螺母，然后将前流线型护板从车辆上拆下
    注
    2 个螺母，15 毫米，5 Nm

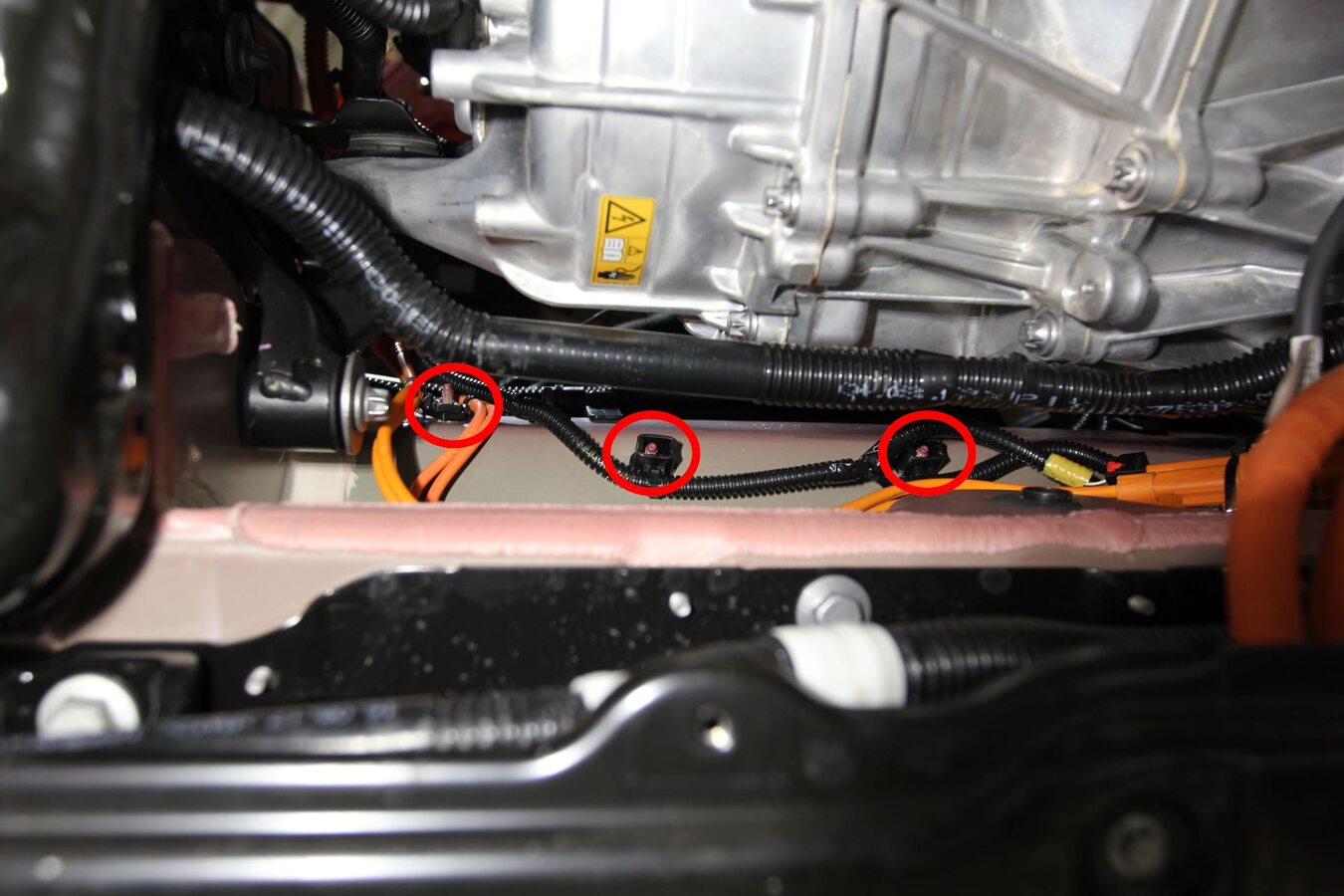

  172. 拆卸隔板区域周围的前部线束夹
    注
    3 个卡子
  173. 从隔板上松开高压线束支架
    注
    2 个卡子

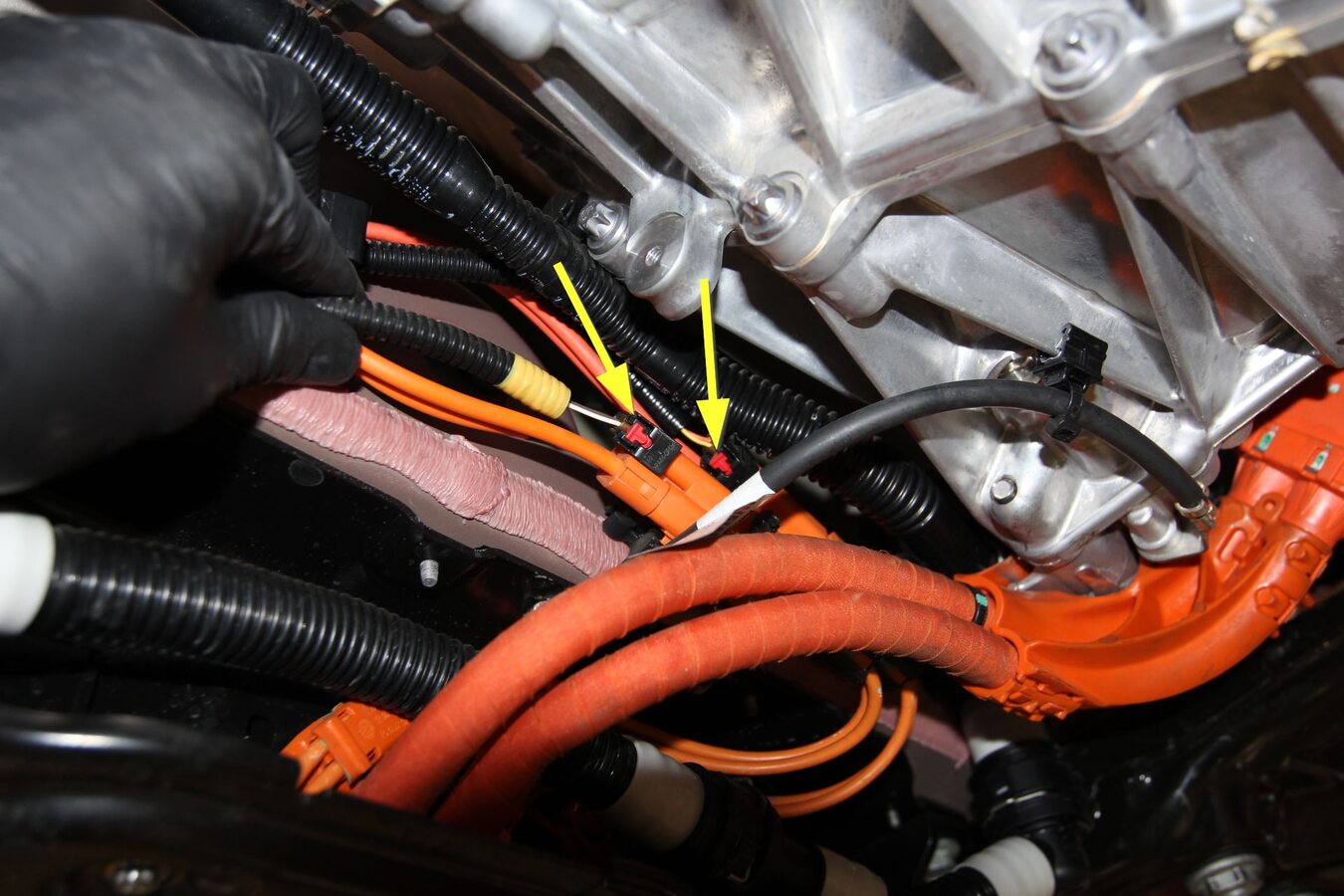

  174. 断开前部线束高压互锁回路连接器
    注
    2 个连接器

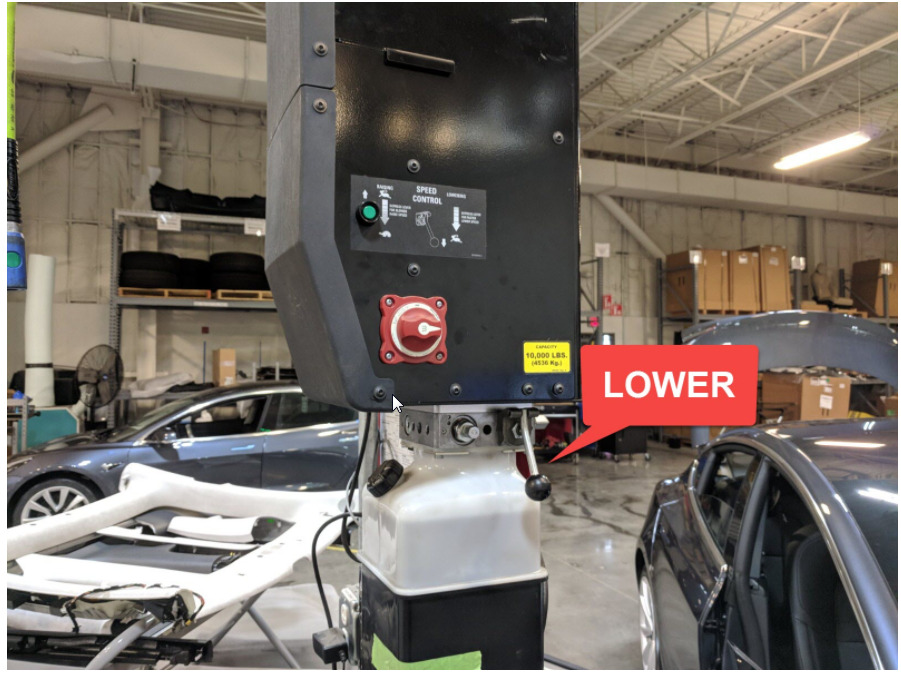

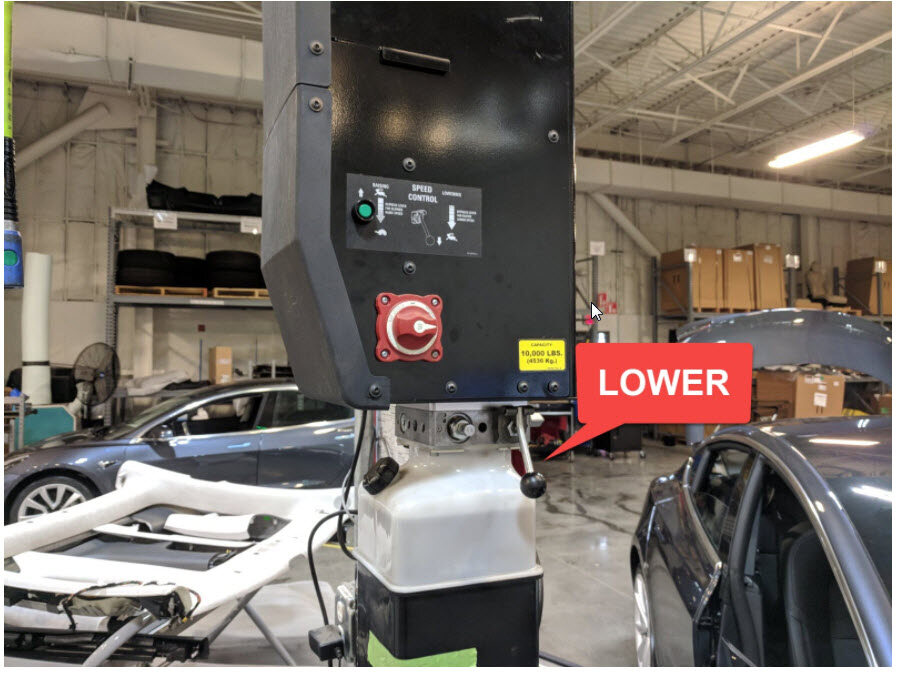

  175. 将车辆降至适宜的作业高度
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
  176. 拆卸将清洗器储液罐固定到车辆的上部螺栓
    注
    1 个螺栓，10 毫米，3 Nm

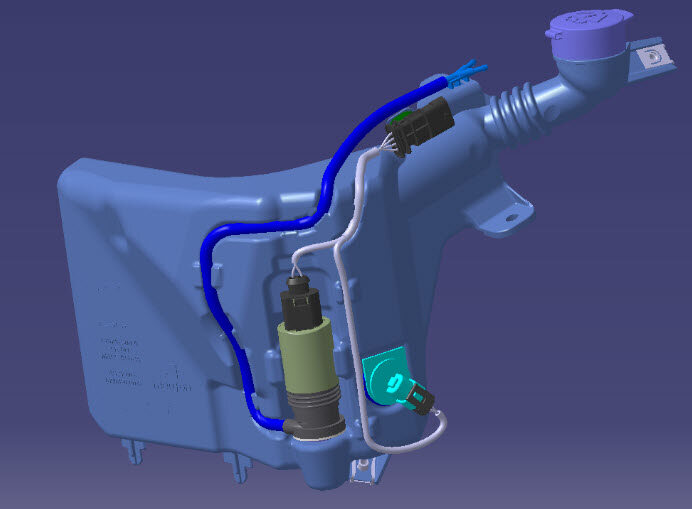

  177. 将清洗器储液罐从车辆上拆下
    注
    2 个连接器；使清洗器储液罐保持直立状态，以防液体溢出
  178. 从清洗器储液罐区域下方的车身上拆下前部线束夹
    注
    4 个卡子

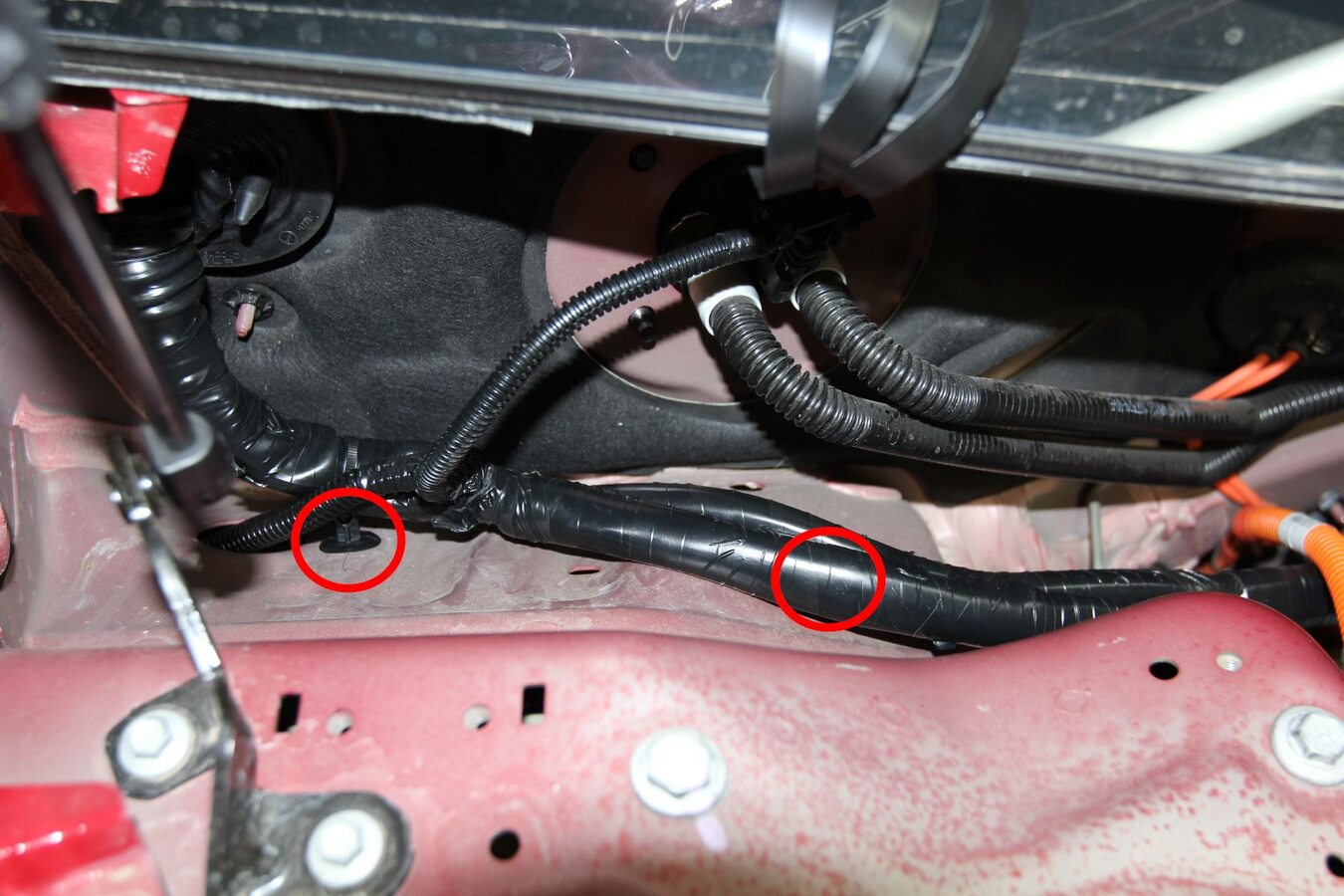

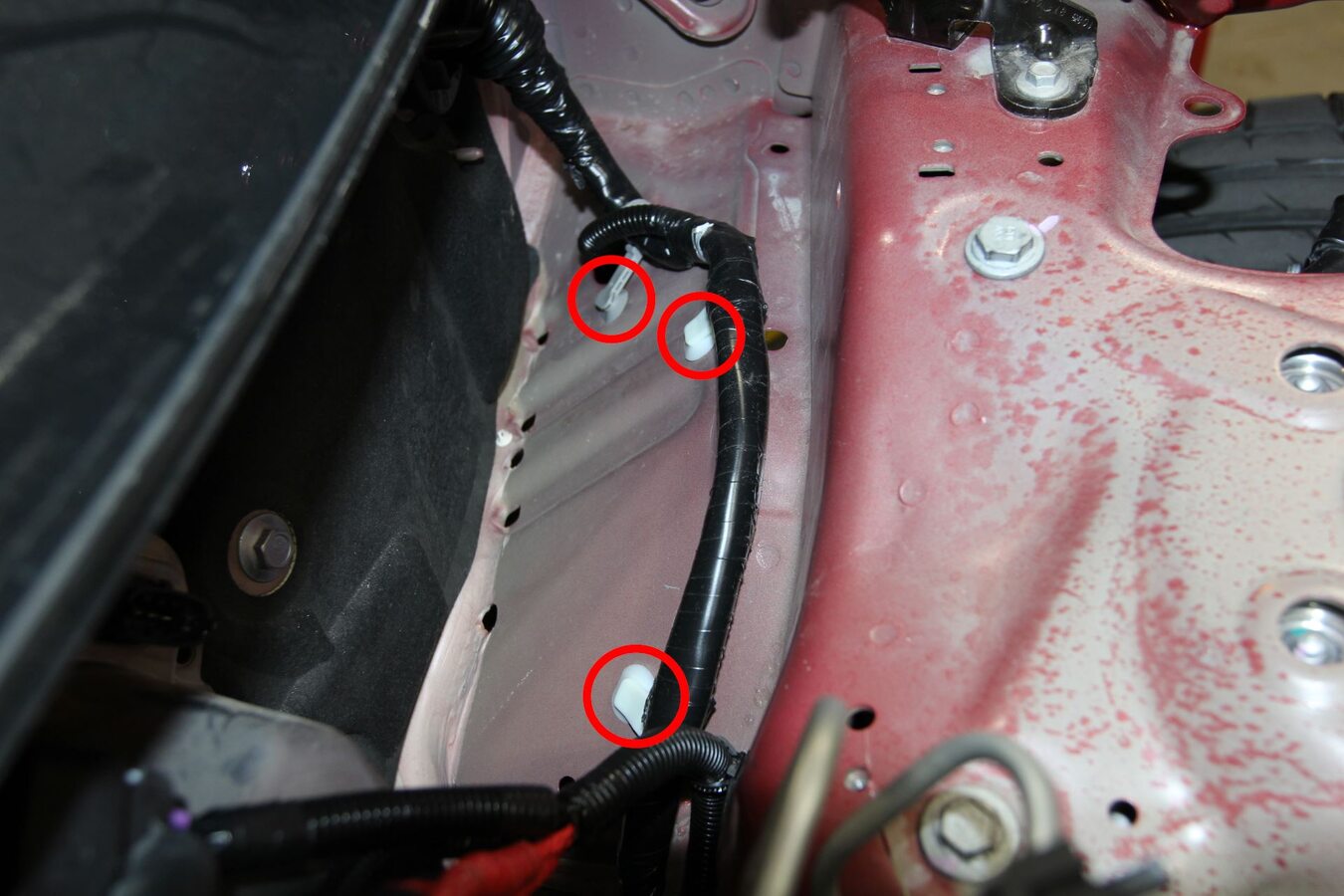

  179. 拆下 LH 车架纵梁区域周围的前部线束夹
    注
    3 个卡子
  180. 拆卸右侧车架纵梁区域周围的前部线束夹
    注
    3 个卡子

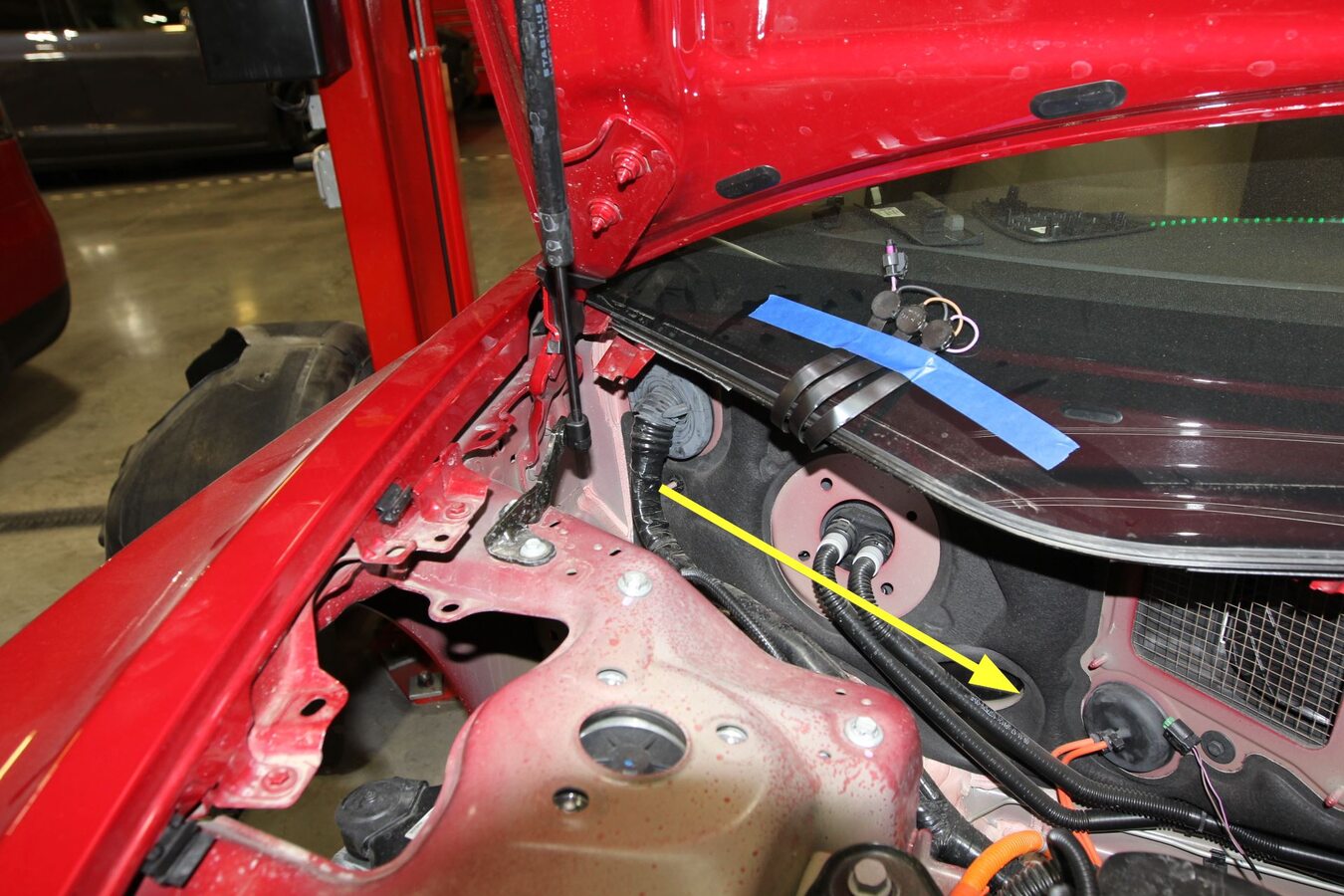

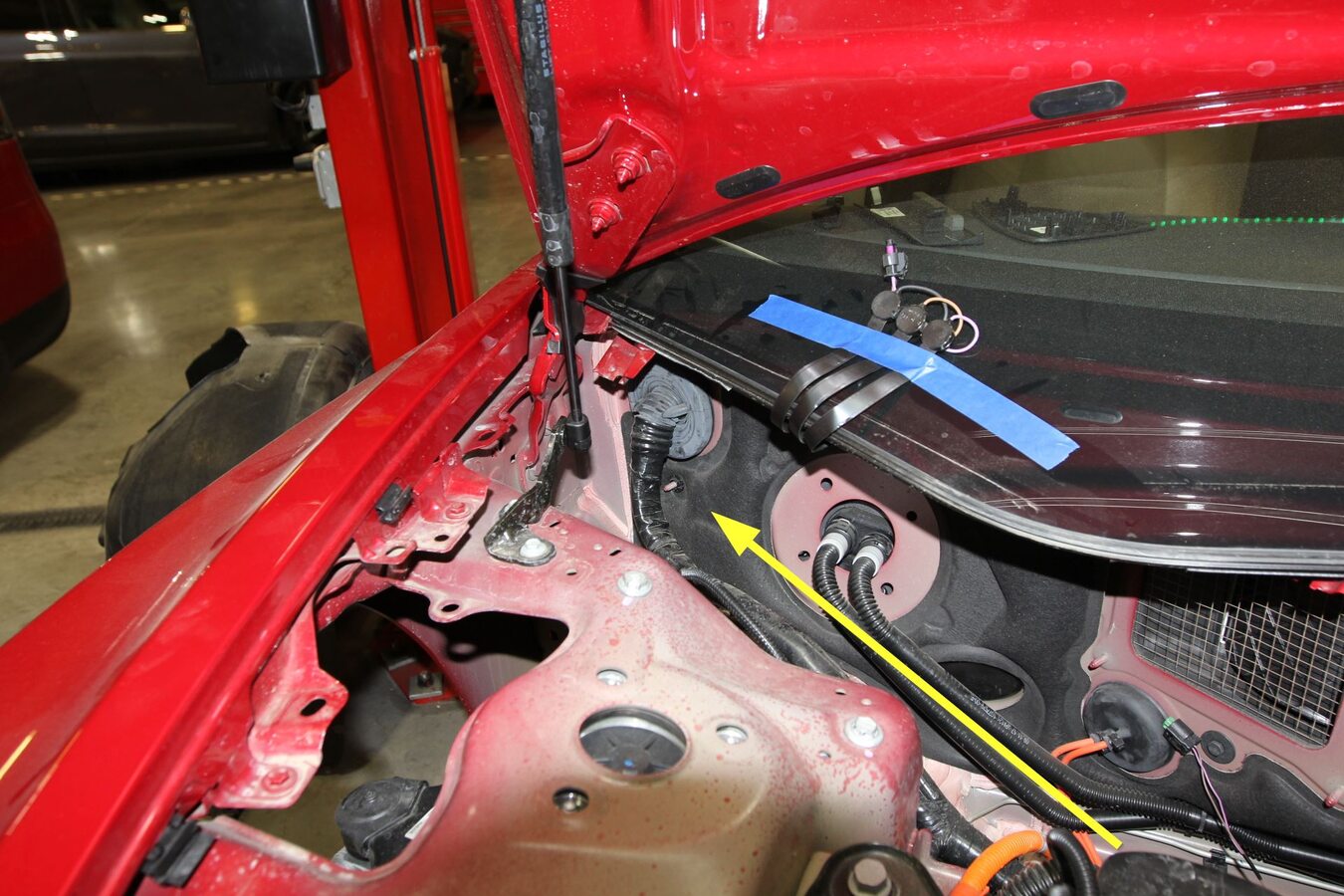

  181. 将前部线束的 LH 侧从轮拱内衬排布到前备箱区域
  182. 将前部线束的 LH 侧排布到前控制器区域
  183. 将前部线束的右侧从轮毂内衬排布到前备箱区域
  184. 将前部线束的右侧排布到前控制器区域

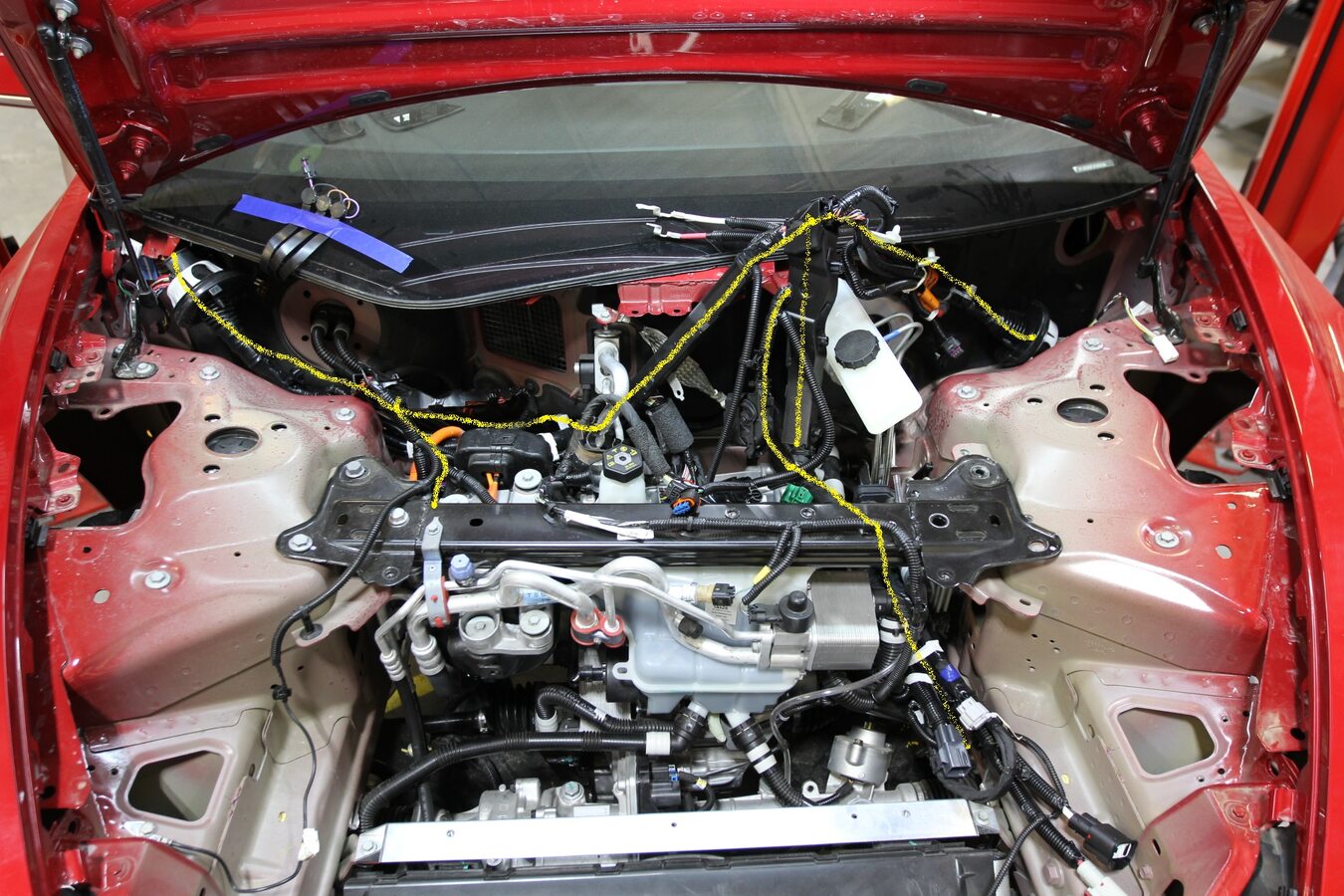

  185. 从车辆上拆下前部线束

安装

  1. 将前部线束放置到车辆上以便安装
    注
    务必将 RH 分支排布到空调压缩机高压线束下方

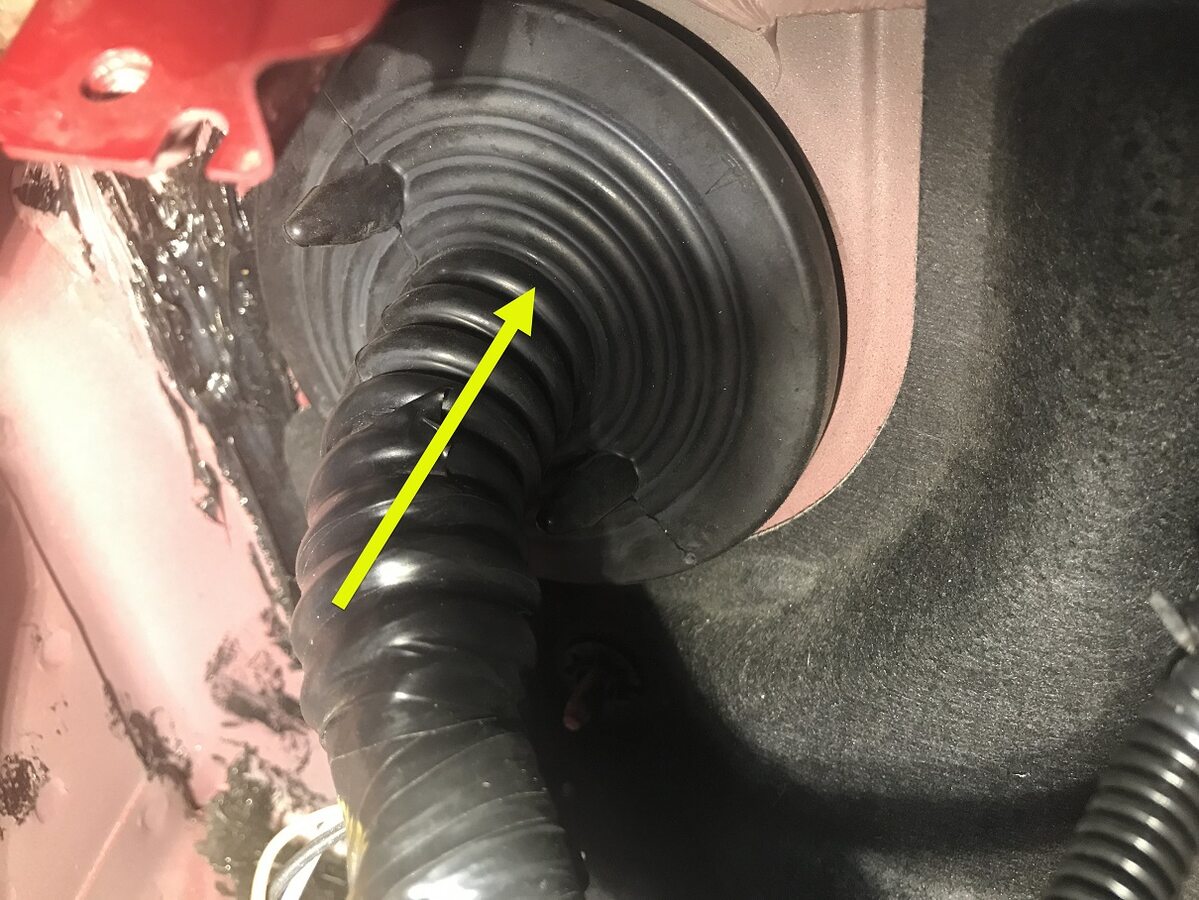

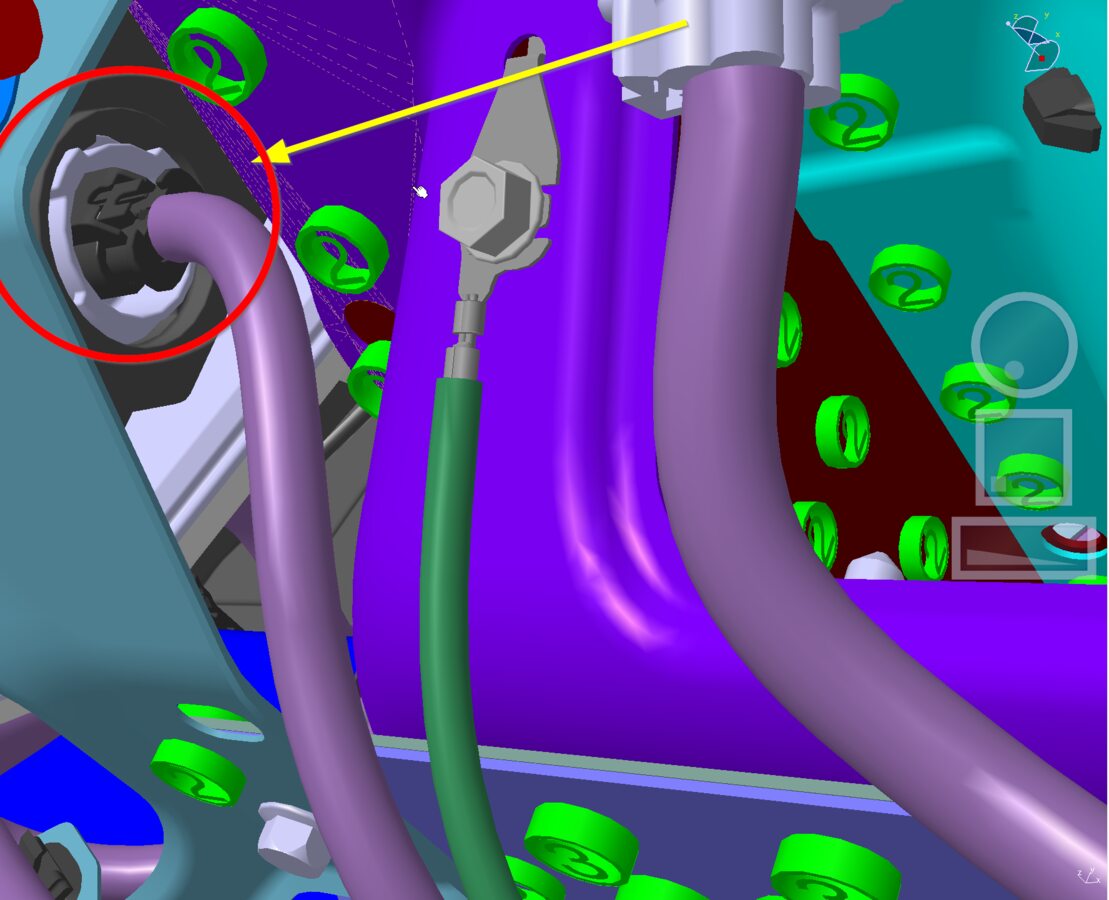

  2. 围绕制动助力器区域排布前部线束，并将线束的 LH 侧推入驾驶位侧厢
    注

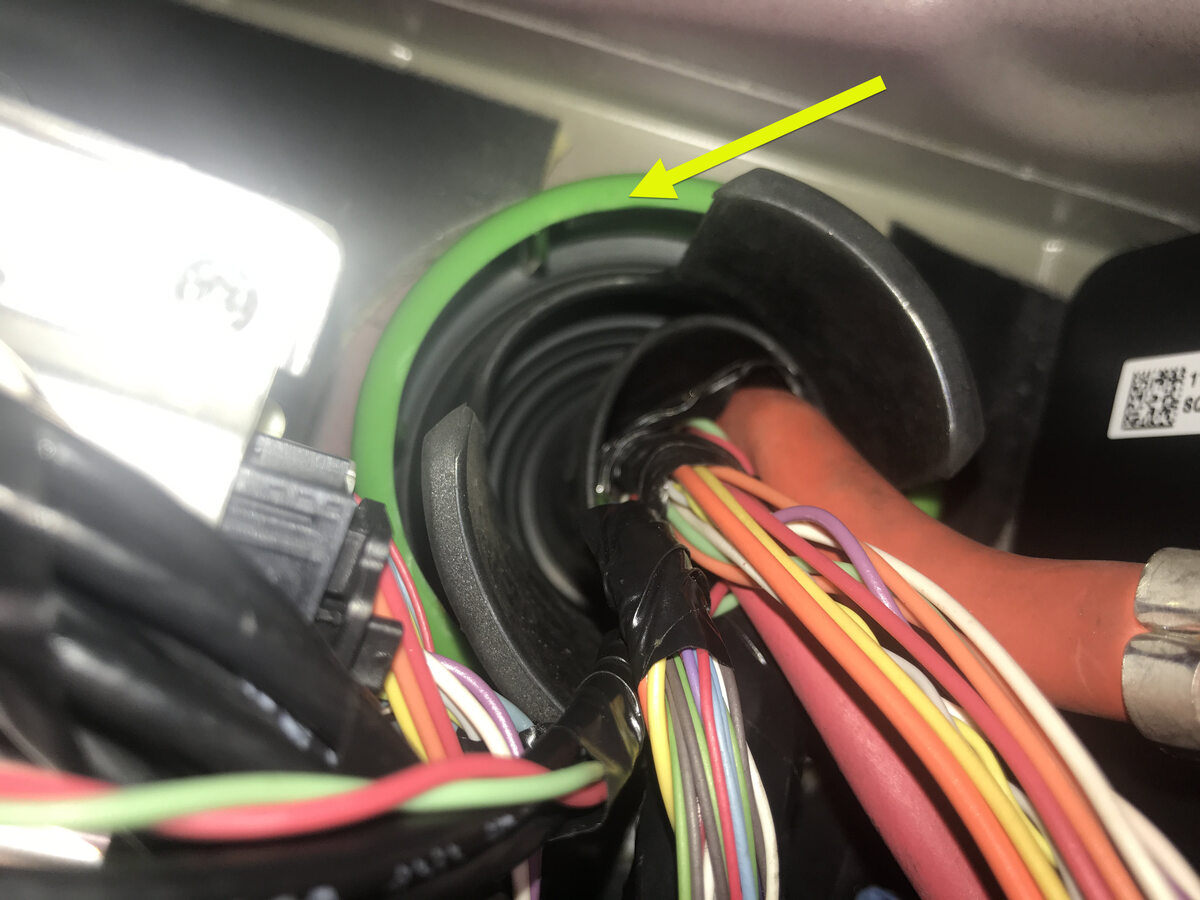

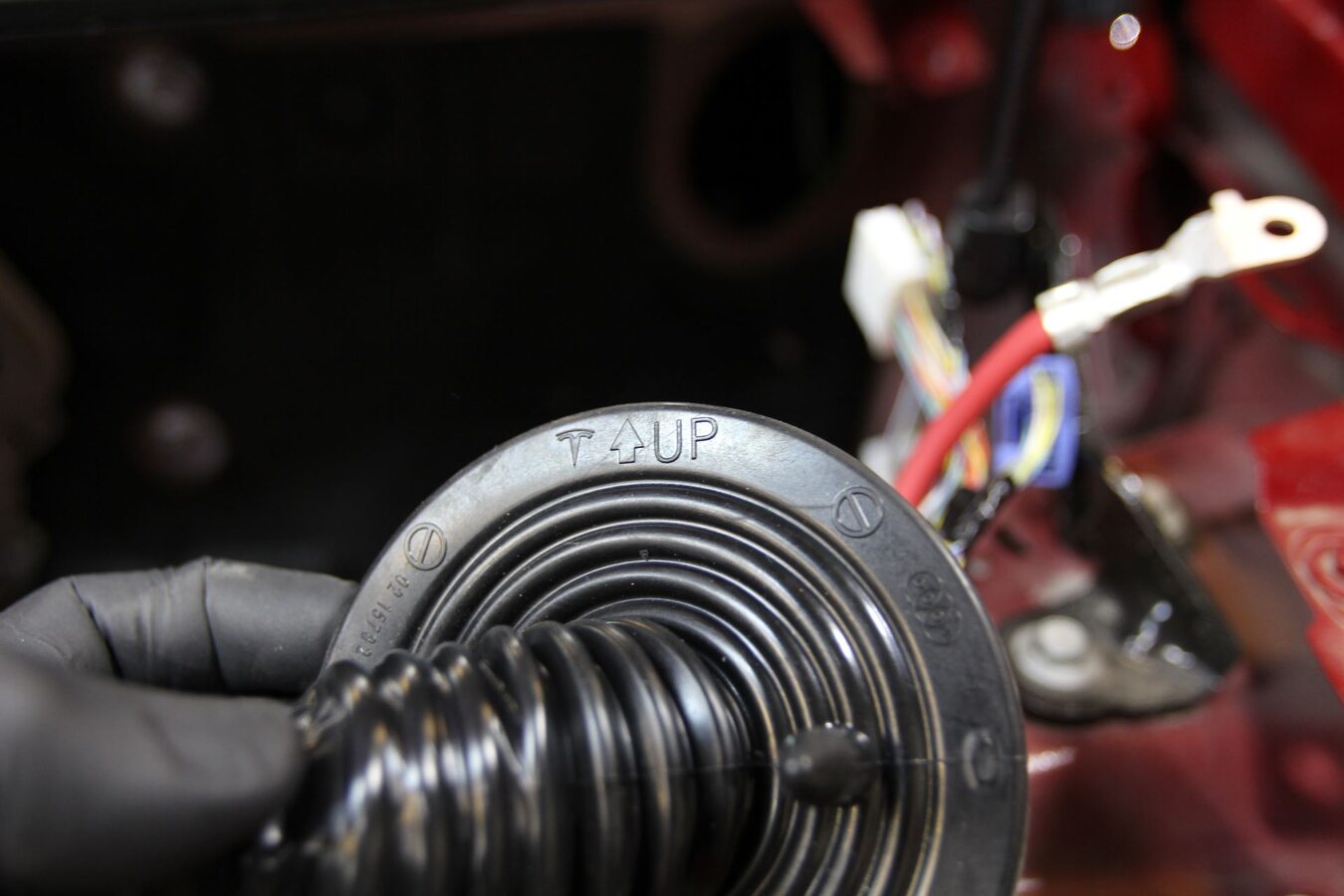

    4 个夹子；确保以正确的方向安装索环
  3. 围绕暖通空调送气管槽区域排布前部线束，并将线束的 RH 侧推入副驾位侧厢
    注
    4 个夹子；将线束排布到空调高压线束下方；确保以正确的方向安装索环
  4. 将前部线束的 RH 侧排布到前饰板区域的 RH 侧
    注
    确保塑料外壳方向正确，夹子朝向车架纵梁；将线束向下送入饰板后面
  5. 将前部线束的 RH 侧从前备箱排布到 RH 轮拱内衬区域
  6. 沿隔板向下排布高压互锁回路连接器
  7. 将前部线束的 LH 侧排布到 LH 侧前饰板区域
    注
    确保塑料外壳方向正确，夹子朝向车架纵梁；将线束向下送入饰板后面
  8. 将前部线束的左侧从前备箱排布到左侧轮毂内衬区域
  9. 安装 LH 车架纵梁区域周围的前部线束夹
    注
    3 个夹子；新款车上的夹子数量可能不同
  10. 安装 RH 前车架纵梁区域周围的前部线束夹
    注
    3 个夹子；新款车的夹子数量可能有所不同
  11. 将前部线束夹安装到清洗器储液罐区域下方
    注
    4 个卡子
  12. 将清洗器储液罐安装到车内
    注
    2 个连接器
  13. 安装将清洗器储液罐固定到车辆的上部螺栓
    注
    1 个螺栓，10 毫米，3 Nm
  14. 完全升起车辆，然后将举升机降低至锁止位
    注
    将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声后再降下，否则车辆可能会发生侧倾
  15. 连接前部线束高压互锁回路连接器
    注
    2 个连接器
  16. 将高压线束支架固定到隔板
    注
    2 个卡子
  17. 安装隔板区域周围两个高压互锁回路线束的前部线束夹
    注
    3 个卡子
  18. 将前流线型护板放置到车辆上，然后安装螺母
    注
    2 个螺母，15 毫米，5 Nm
  19. 在前流线型护板螺栓上涂抹 Loctite 222，然后将外侧紧固件安装到前流线型护板上
    注
    9 个螺栓，10 毫米，5 Nm
  20. 部分降下车辆并设定至锁止位
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在车辆降下时保持活动自如；将车辆设置到适宜的作业高度
  21. 安装将清洗器储液罐固定到车辆的下部螺栓
    注
    1 个螺栓，10 毫米，3 Nm
  22. 连接 LH 侧转向灯和摄像头的前部线束连接器
    注
    2 个连接器
  23. 对于侧转向灯和摄像头，安装 LH 前轮拱内衬区域后部周围的前部线束夹
    注
    1 个夹子子
  24. 对于车轮转速传感器，安装 LH 前轮拱内衬区域前部周围的前部线束夹
    注
    3 个夹子；未装配车身高度传感器的车辆有 2 个夹子
  25. 连接 LH 前轮转速传感器连接器
    注
    1 个连接器
  26. 安装 LH 纵梁外侧的线束夹
    注
    2 个卡子
  27. 连接 LH 加速传感器
    注
    1 个连接器
  28. 连接 LH 前端模块线束的前部线束连接器
    注
    1 个锁定连接器
  29. 将前部线束连接到 CFM
    注
    1 个连接器
  30. 连接 RH 侧转向灯和摄像头的前部线束连接器
    注
    2 个连接器
  31. 安装 RH 前轮拱内衬区域后部周围的前部线束夹
    注
    1 个夹子子
  32. 安装 RH 前轮拱内衬区域前部周围的前部线束夹
    注
    2 个卡子
  33. 连接 RH 前轮转速传感器线束连接器
    注
    1 个连接器
  34. 安装右侧纵梁外侧的线束夹
    注
    2 个卡子
  35. 连接 RH 前加速传感器
    注
    1 个锁定连接器
  36. 连接 RH 前支架线束的前部线束连接器
    注
    1 个锁止连接器；接合锁片
  37. 将前部线束夹安装到 RH 前饰板安装支架
    注
    1 个夹子子
  38. 固定前饰板的 12V 线束
    注
    1 个连接器；接合锁片
  39. 安装 RH 前轮拱内衬
  40. 安装 RH 前轮拱内衬的螺柱固定夹
    注
    2 个夹子；新款车所用夹子的数量可能不同
  41. 安装 RH 前轮拱内衬的推拉式夹
    注
    16 个推拉式卡子；新款车所用夹子的数量可能不同
  42. 安装将 RH 前轮拱内衬固定到车身的螺栓
    注
    1 个螺栓，10 毫米，5 Nm
  43. 安装 RH 前车轮
    注
    5 个螺母，21 毫米，175 Nm；先手动拧上带耳螺母，然后再使用电动工具；在后续步骤中紧固
  44. 将 LH 前轮拱内衬放到车上以供安装
  45. 安装 RH 前轮拱内衬的螺柱固定夹
    注
    2 个夹子；新款车所用夹子的数量可能不同
  46. 安装左前轮毂内衬的推拉式卡子
    注
    16 个推拉式卡子；新款车所用夹子的数量可能不同
  47. 安装将左前轮毂内衬固定到车身的螺栓
    注
    1 个螺栓，10 毫米，5 Nm
  48. 安装左前轮毂
    注
    5 个螺母，21 毫米，175 Nm；先手动拧紧带耳螺母，然后再使用电动工具
  49. 降低车辆，直至轮胎接触到地面
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在降低车辆时保持活动自如
  50. 紧固右前轮毂
    注
    5 个螺母，21 毫米，175 Nm
  51. 拧紧 LH 前车轮
    注
    5 个螺母，21 毫米，175 Nm

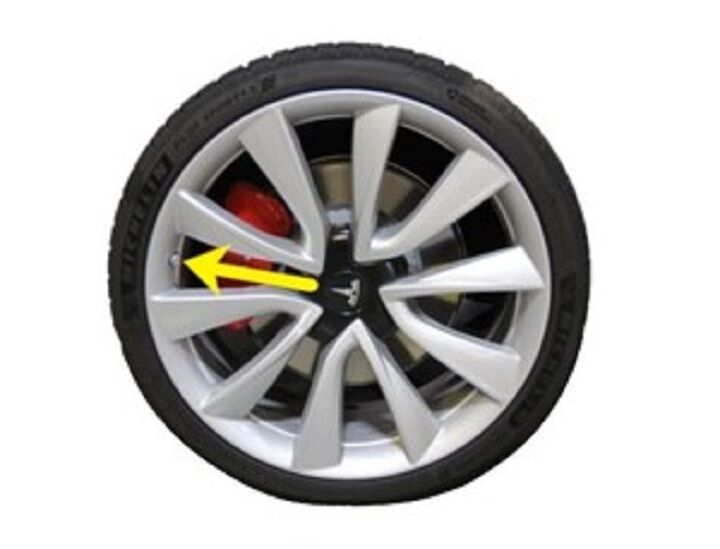

  52. 安装 LH 前车轮中心盖板
    注
    1 个中心盖；确认徽标与气门嘴对齐
  53. 安装右前轮毂中心盖
    注
    1 个中心盖；确认徽标与气门嘴对齐
  54. 从车辆下部拆下举升臂
    注
    完全降下举升架臂，然后将其从车辆下方移走
  55. 将车辆推离举升机
    注
    建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离；止动轮毂。

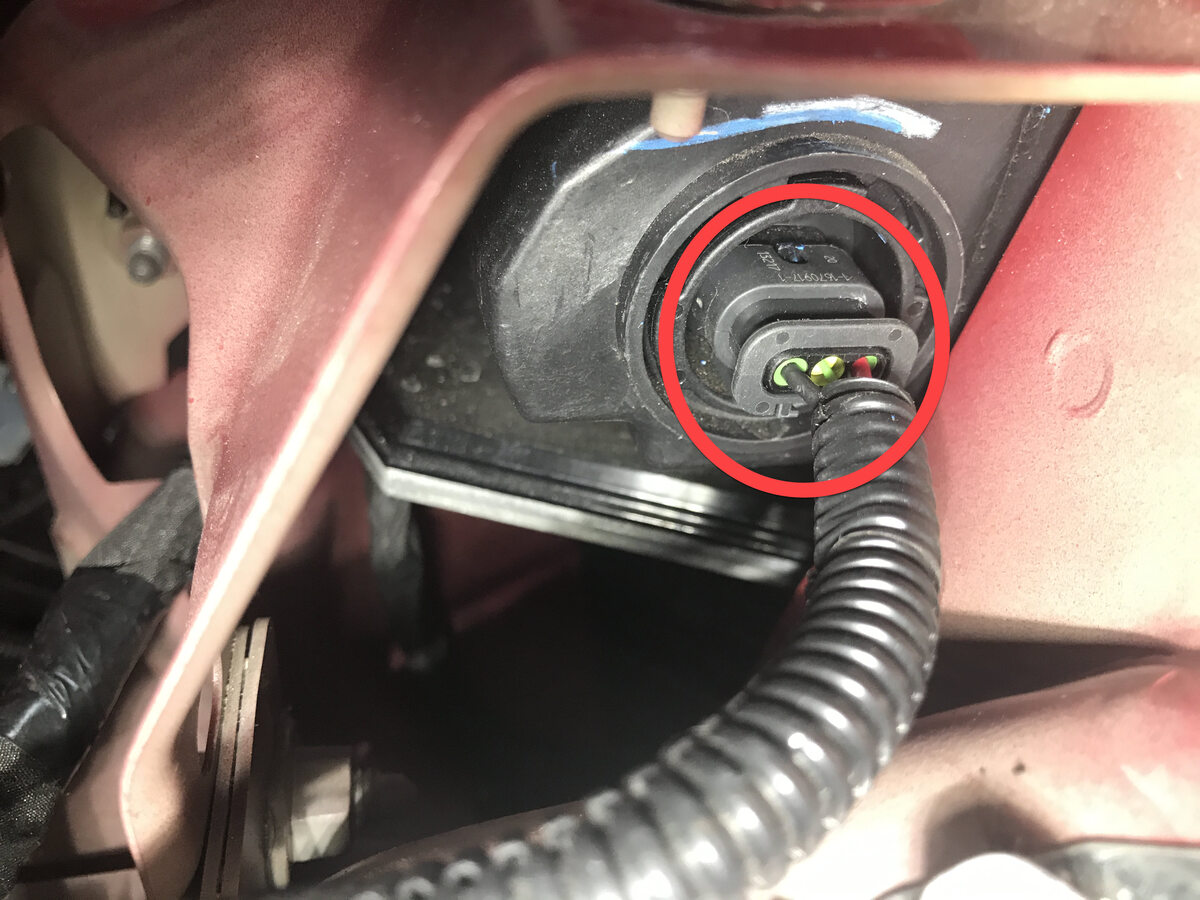

  56. 将前部线束连接到 RH 前照灯

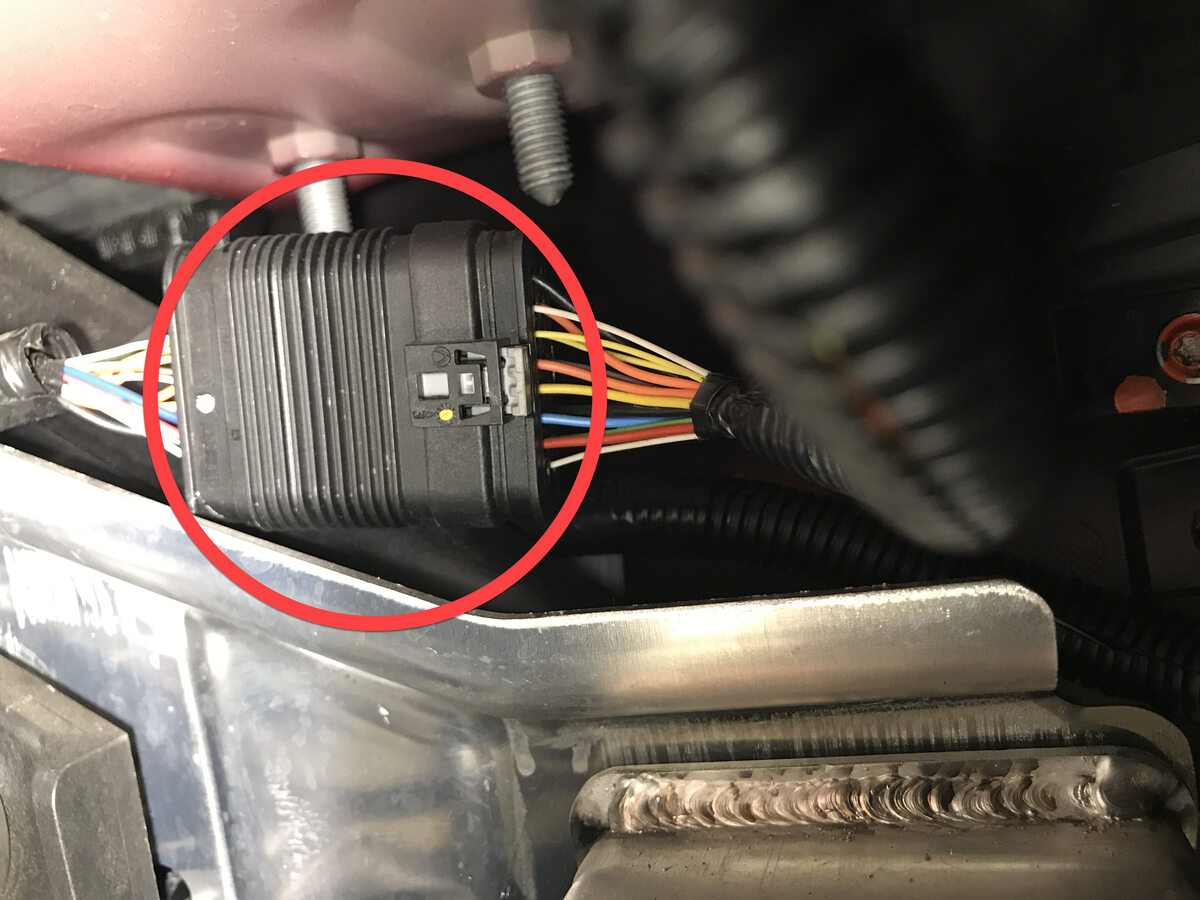

    注
    1 个连接器

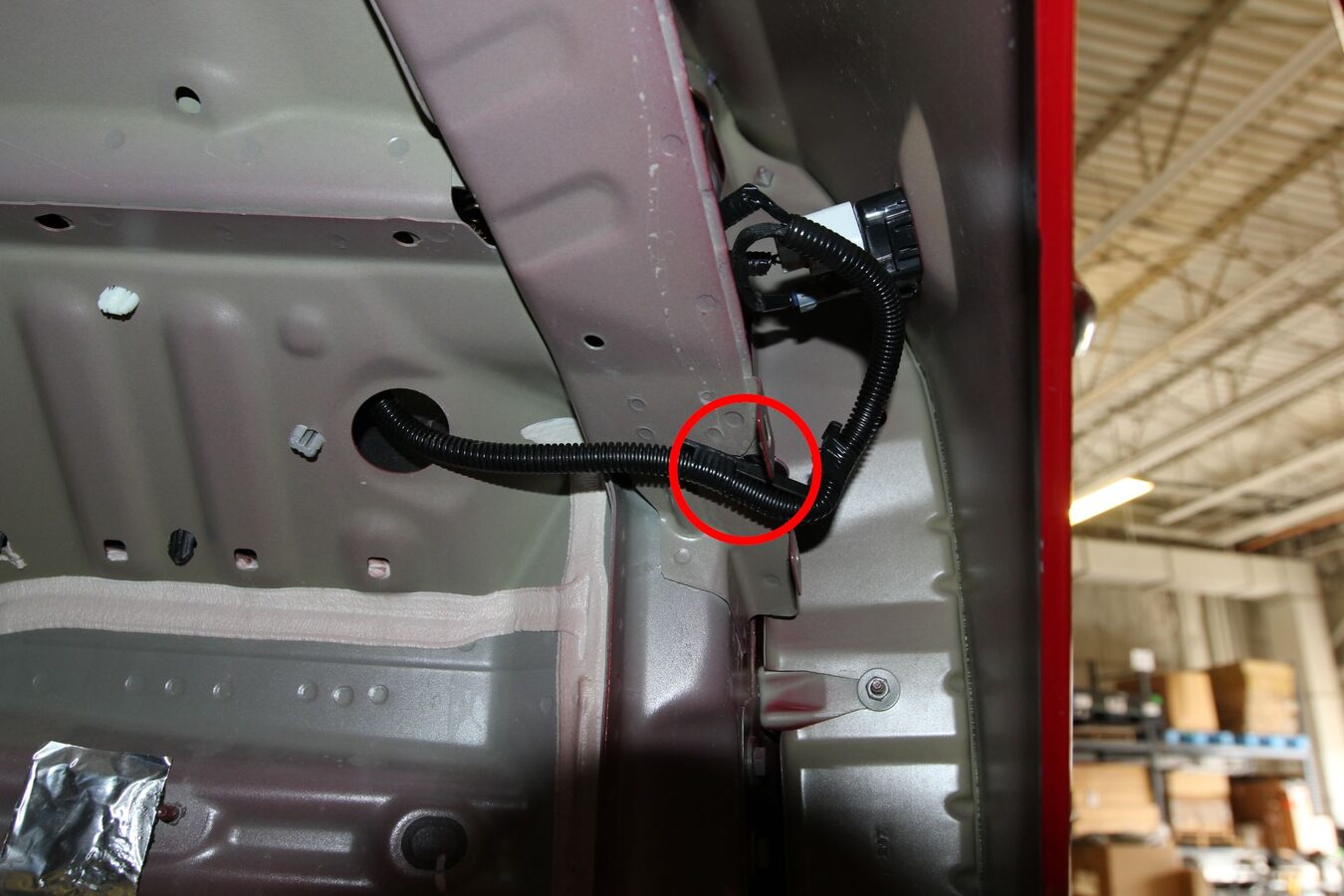

  57. 安装 RH 前照灯区域周围的前部线束夹
    注
    2 个卡子
  58. 安装 RH 前车架纵梁区域周围的前部线束夹
    注
    1 个夹子子
  59. 安装 RH 前车架纵梁区域周围的前部线束测试接线

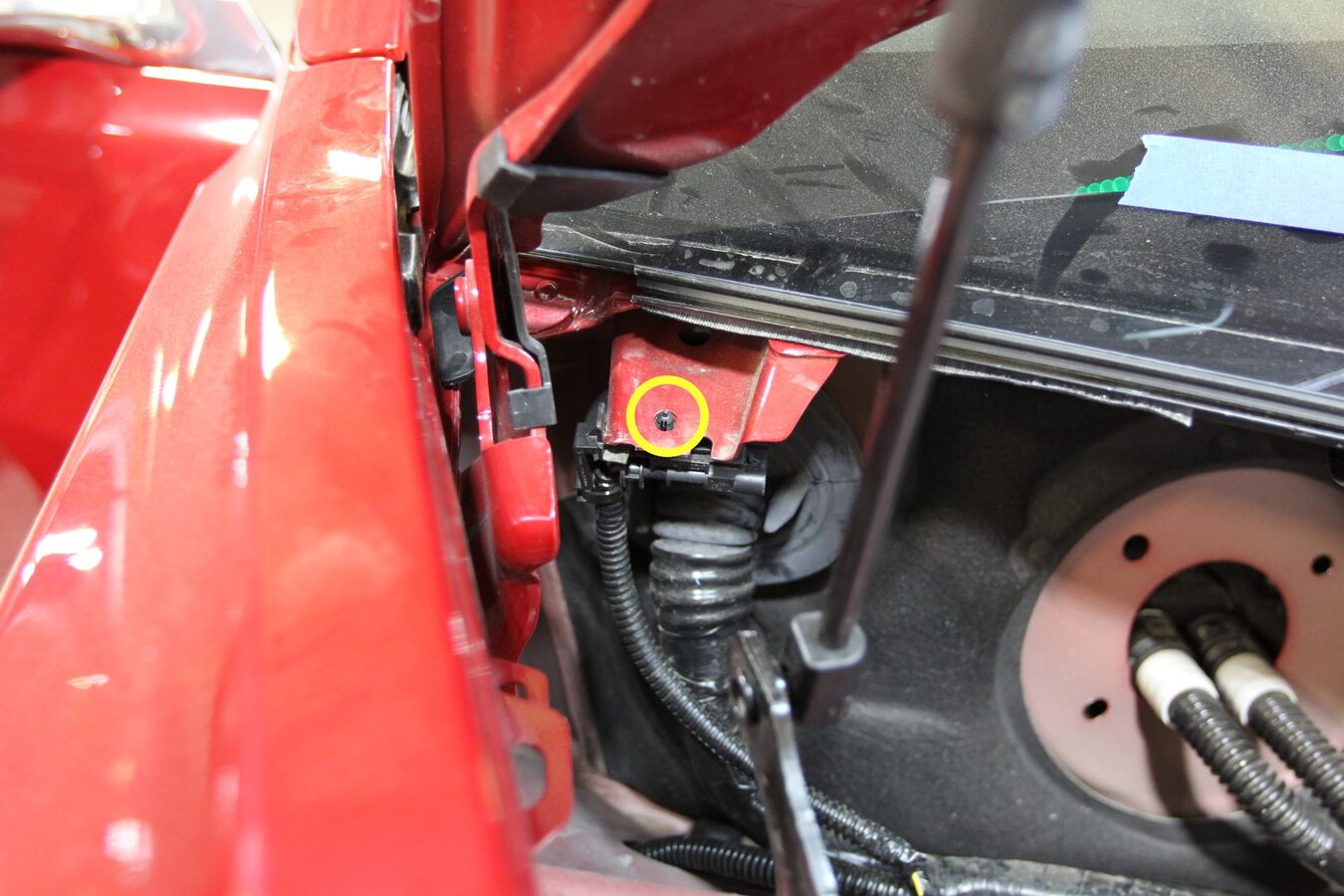

    注
    1 个螺栓，10 mm ，10 Nm
  60. 连接热力膨胀阀连接器
    注
    1 个连接器

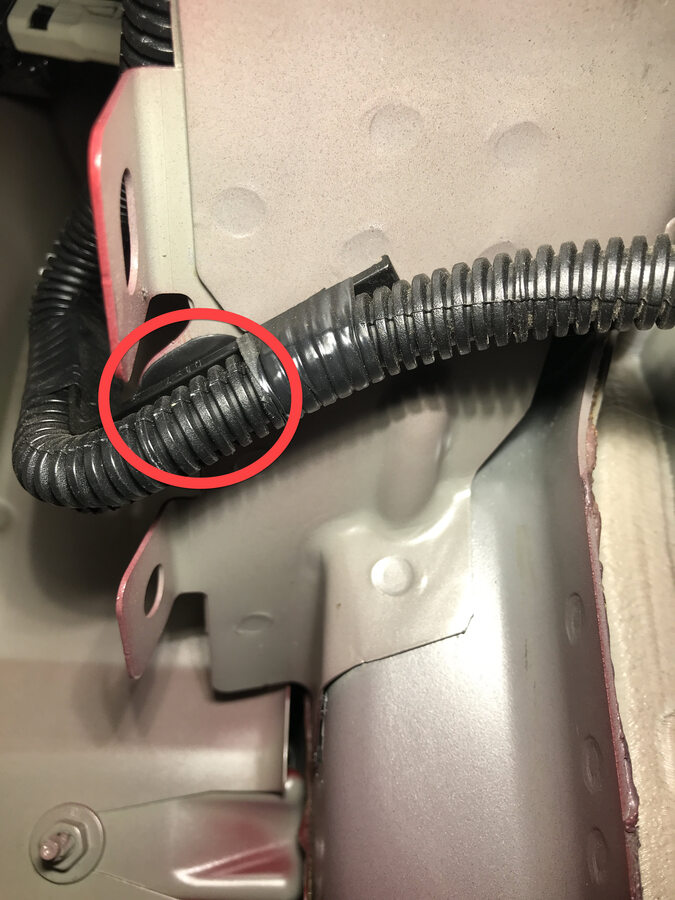

  61. 固定 RH 减震塔后方的线束夹
    注
    2 个卡子
  62. 将挡风玻璃线束加热器连接器安装到车身
    注
    1 个夹子子
  63. 从挡风玻璃上松开加热器线束
  64. 连接挡风玻璃加热器连接器

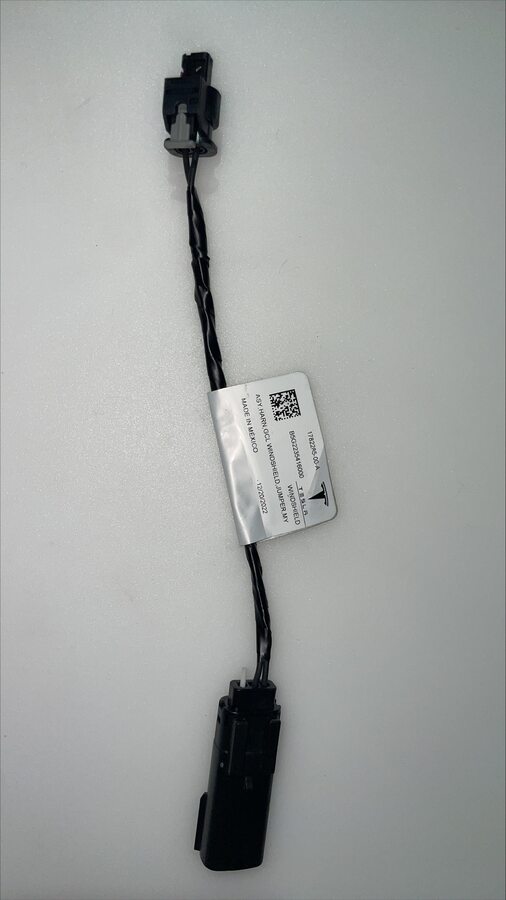

    注
    1 个连接器；GCL 之前的车辆需要跳线 1782284-00-A；将跳线固定到线束
  65. 连接转向机区域处的逻辑连接器
    注
    2 个连接器；卡入锁片
  66. 连接转向机总成连接器
    注
    2 个连接器；卡入锁片
  67. 连接前驱动单元前副车架线束
    注
    1 个连接器，接合锁片
  68. 将前部线束连接器连接到 LH 前照灯
    注
    1 个连接器
  69. 安装 LH 前车架纵梁区域周围的前部线束接地带
    注

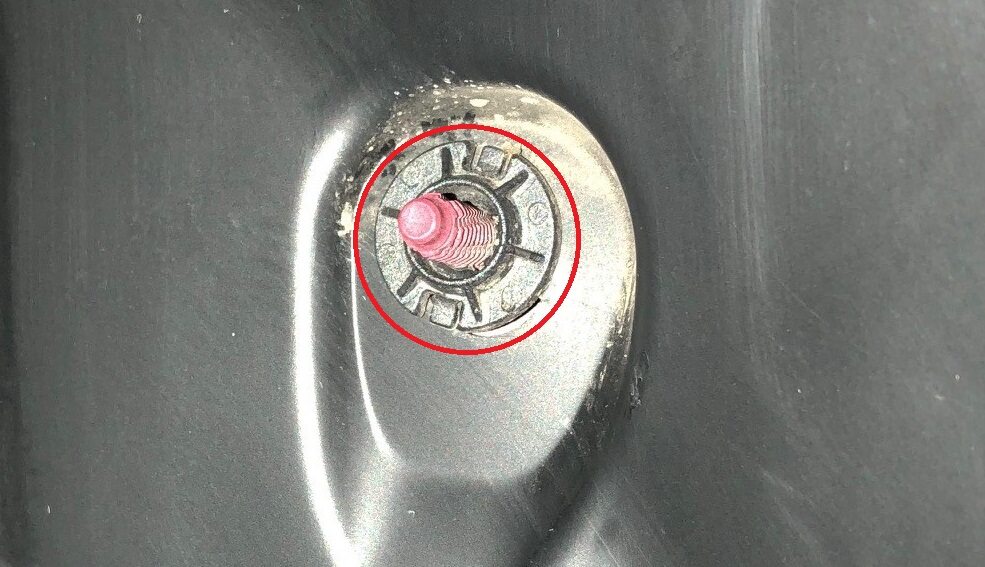

    2 个螺栓，10 毫米，10 Nm；如果原螺栓是自攻型三角螺栓，则安装新螺栓；新螺栓 (1447438-00-A) 可以重复使用
  70. 安装前部线束 LH 侧测试接线
    注
    1 个螺栓，10 mm ，10 Nm
  71. 安装左前照灯区域前部线束接地带
    注
    1 个螺栓，10 毫米，10 Nm；如果原螺栓是自攻型三角螺栓，则安装新螺栓；新螺栓 (1447438-00-A) 可以重复使用
  72. 安装 LH 前车架纵梁区域周围的前部线束夹
    注
    5 个卡子
  73. 安装左前照灯区域周围的前部线束夹
    注
    2 个卡子
  74. 将新的 O 型环安装到主缸上
    注
    1 个 O 型环

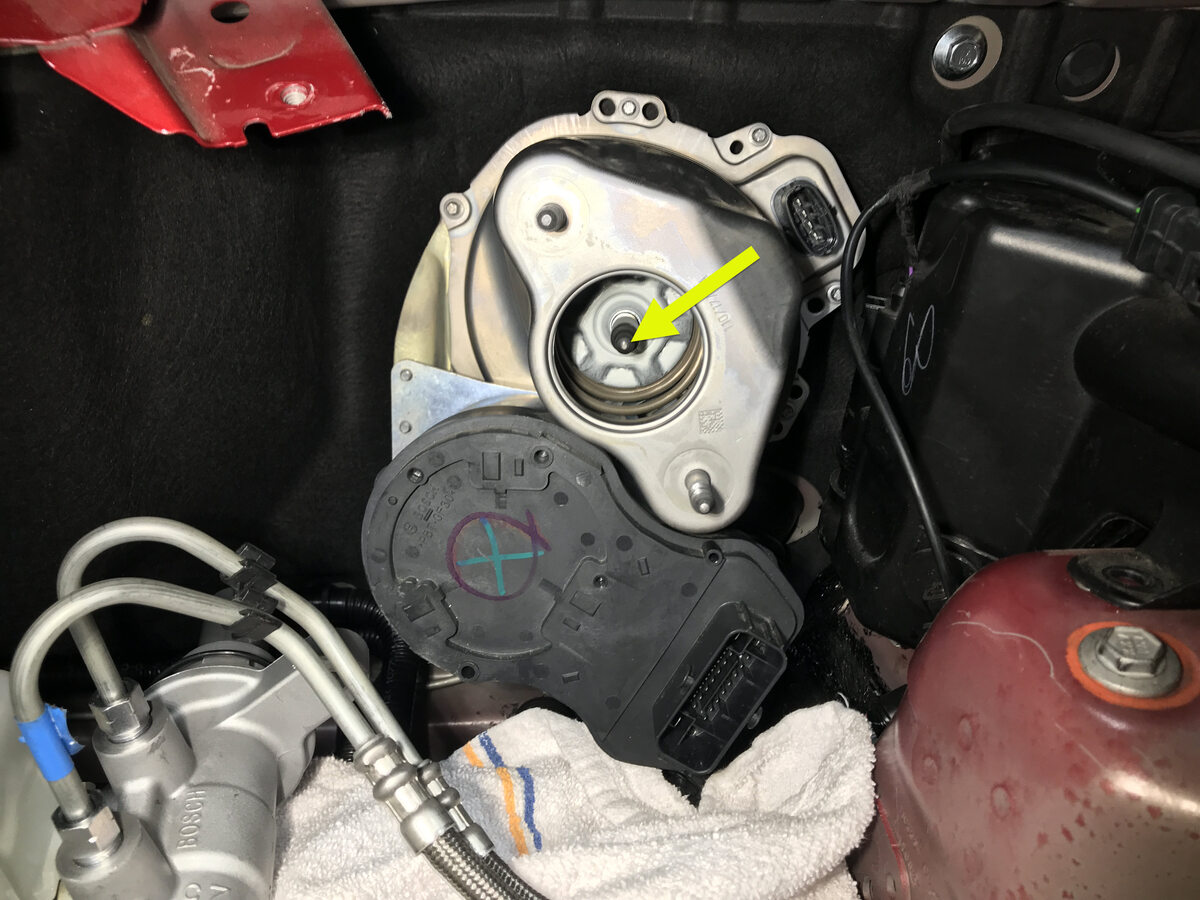

  75. 将制动主缸安装到制动助力器上
    注
    安装期间确保 i-Booster 杆与制动主缸对齐
  76. 安装将制动主缸固定到制动助力器的螺母
    注
    2 个螺母，13 毫米，20 Nm
  77. 连接液压控制单元连接器
    注
    1 个连接器；轻轻向下推动连接器；接合锁片
  78. 连接制动助力器下部连接器
    注
    1 个连接器
  79. 连接制动助力器区域附近的线束
    注
    3 个连接器；清洗器储液罐；制动液液位传感器；制动助力器
  80. 将前部线束夹固定到清洗器储液罐
    注
    1 个夹子子
  81. 将前备箱连接器连接到左侧车身控制器
    注
    1 个连接器，J8
  82. 将前部线束白色连接器 X909 连接到 LH 车身线束，然后夹到 LH 车身控制器上
    注
    1 个连接器，1 个卡子
  83. 将 12V 正极电缆连接到左侧车身控制器
    注
    1 个耐落螺母，10 毫米，8.5 Nm；安装新耐落螺母
  84. 将前部线束连接器连接到车载电脑 RH 侧
    注
    5 个连接器
  85. 将前部线束连接器连接到车载电脑 LH 侧
    注
    1 个连接器
  86. 将前部线束安装到车载电脑夹子
    注
    2 个卡子
  87. 将车载电脑滑入隔板上的适当位置
  88. 将线束连接器连接到右侧车身控制器
    注
    1 个连接器，J4
  89. 连接黑色连接器
    注
    1 个连接器
  90. 将直流-直流正极电缆连接到 RH 车身控制器螺柱
    注
    2 条电缆，1 个耐落螺母，10 毫米，8.5 Nm；安装新耐落螺母
  91. 将 12V 正极电缆连接到右侧车身控制器
    注
    1 条电缆，1 个耐落螺母，10 毫米，8.5 Nm；安装新耐落螺母
  92. 安装将车载电脑固定到隔板的螺母
    注
    4 个耐落螺母，13 毫米，7.1 Nm；安装新耐落螺母
  93. 安装暖通空调气室内侧风管
    注
    4 个卡子
  94. 将雨刮器模块安装到车辆上
  95. 安装用于固定雨刮器模块的螺栓
    注
    3 个螺栓，10 毫米，7 Nm
  96. 连接雨刮器模块连接器
    注
    1 个连接器；请勿将肢体置于连杆运动区域内，否则雨刮器臂会自动转为驻车模式

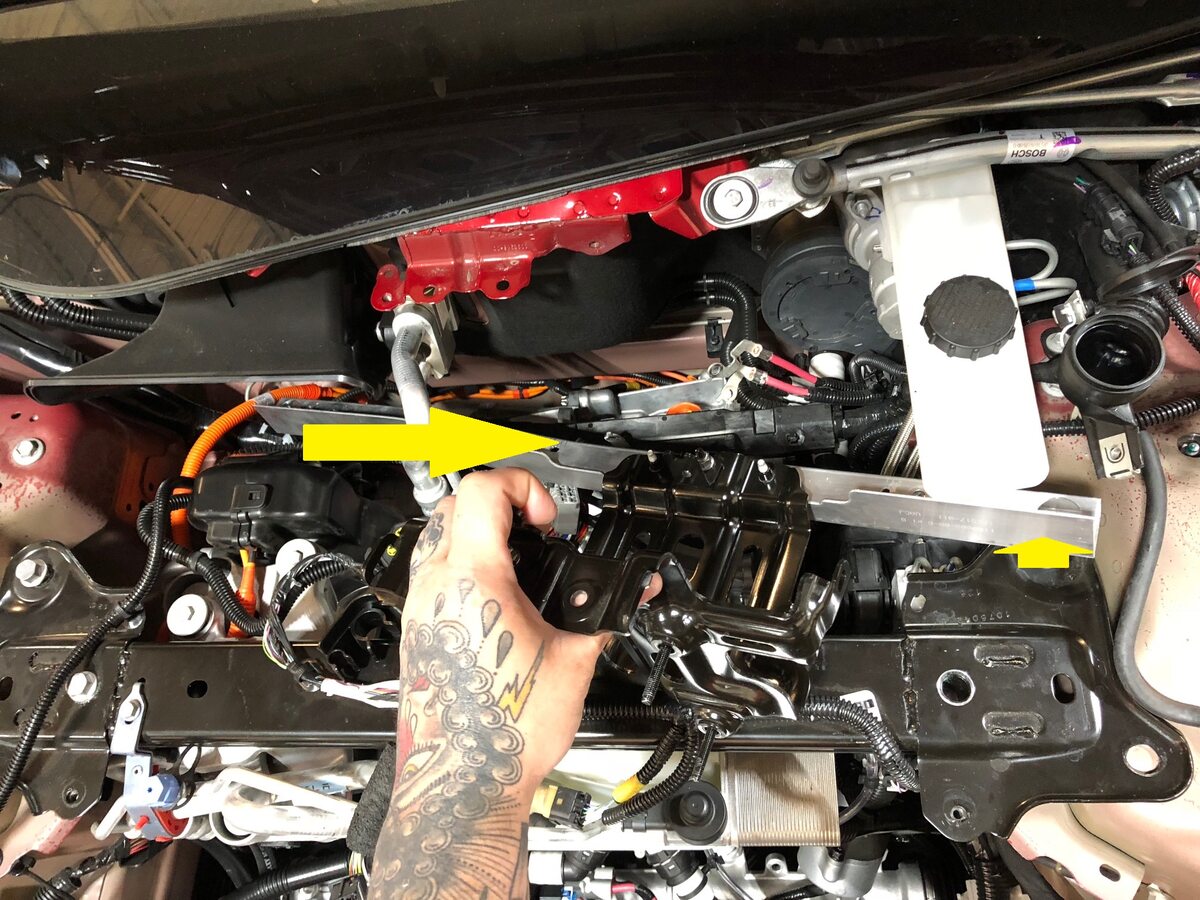

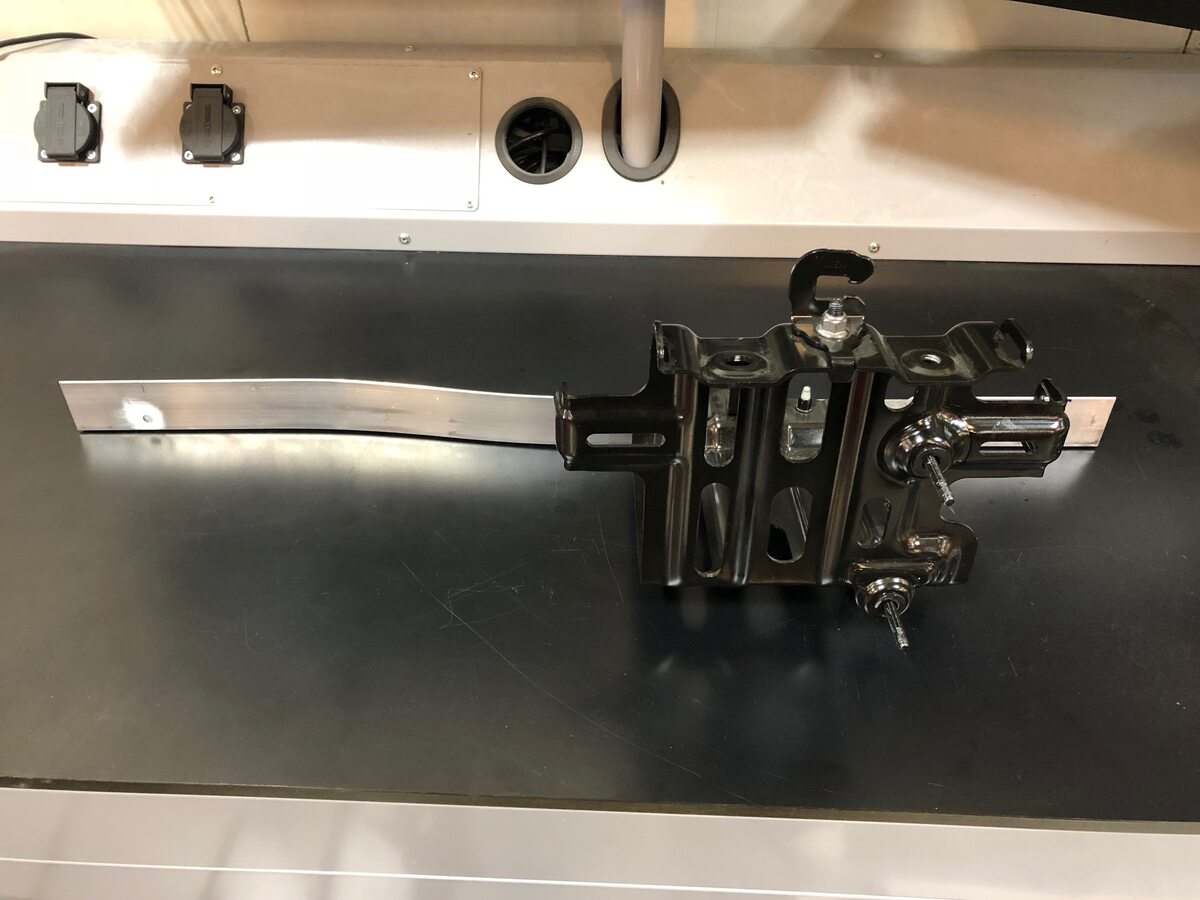

  97. 将固定有 12V 电池支架的 12V 电池横梁安装到车辆中
    注
    从左侧向右侧安装横梁和支架；确保线束和冷却液软管处于正确位置
  98. 旋转横梁以接近 12V 横梁左侧下部的夹子，然后安装夹子
    注
    1 个树形头卡子
  99. 安装固定 12V 电池横梁的螺栓
    注
    2 个螺栓，10 毫米，9 Nm

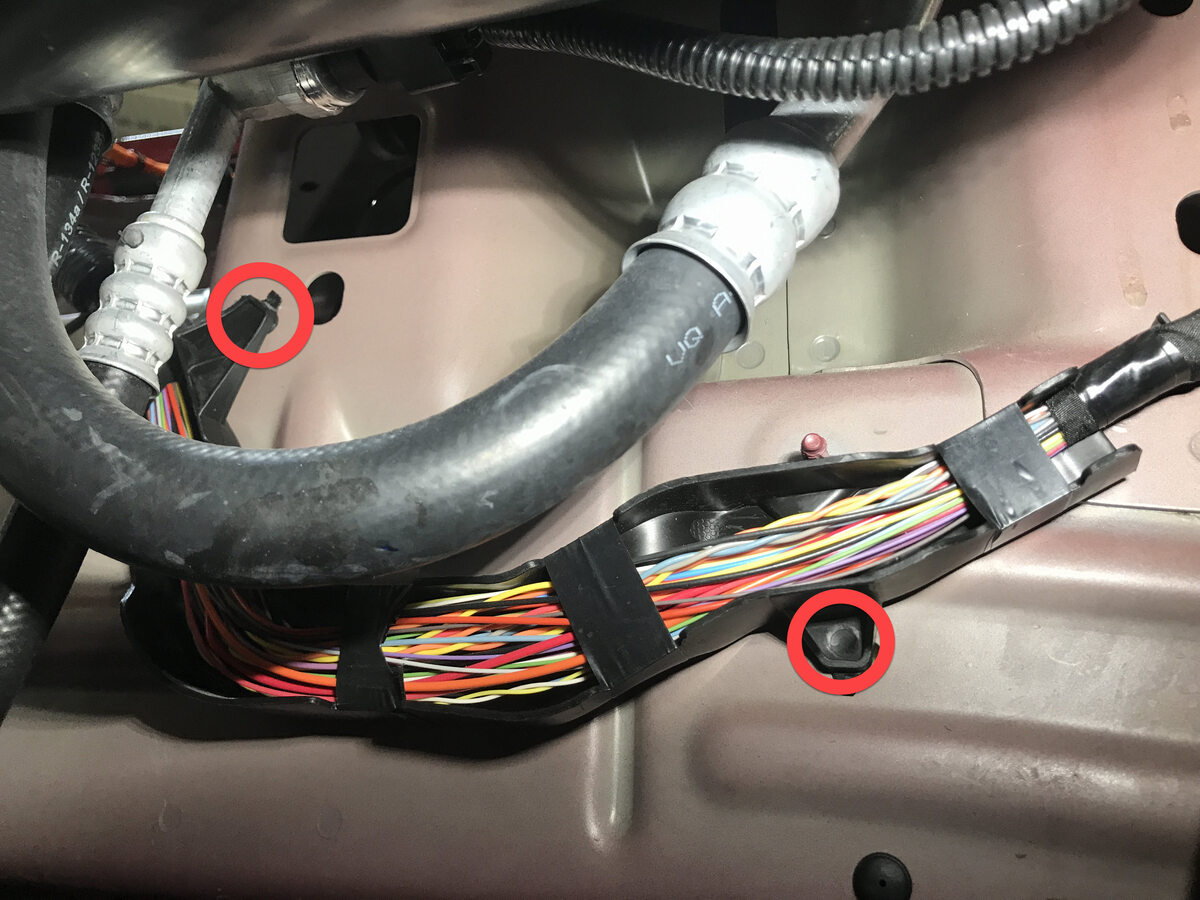

  100. 安装将冷却液软管和线束固定到 12V 电池横梁的夹子
    注
    4 个树形头卡子
  101. 将前控制器置于一般区域以进行安装并向前倾斜
  102. 将接地螺栓固定到前控制器后下部
    注
    1 个螺栓，10 毫米，9 Nm
  103. 将连接器线束固定到前控制器右下侧
    注
    1 个螺栓，10 毫米，9 Nm
  104. 将前控制器上部接地带安装到车身
    注
    1 个螺栓，10 mm ，10 Nm
  105. 将母排滑到下部螺柱上，然后将线束夹固定到前控制器底部
    注
    2 个树形头卡子，1 个母排
  106. 安装将固定带固定到前控制器的耐落螺母和螺栓
    注
    6 个耐落螺母，10 毫米，8.5 Nm；1 个螺栓，10 毫米，8.5 Nm；安装新耐落螺母
  107. 连接前控制器线束连接器
    注
    4 个连接器
  108. 安装前控制器防护罩
    注
    9 个螺栓，E8，6 Nm
  109. 安装用于紧固前控制器的螺栓
    注
    3 个螺栓，10 毫米，10 Nm
  110. 将温度系统子线束连接到前控制器
    注
    1 个连接器
  111. 将双欧米伽型夹安装到热力膨胀阀附近的吸入/液体管路
    注
    1 个夹子子
  112. 安装温度系统子线束盖板
    注
    2 个锁片
  113. 安装用于固定温度系统子线束盖板的螺栓
    注
    1 个螺栓，10 毫米，6 牛米
  114. 放回减震塔支架总成，以备安装
  115. 安装将减震塔支架固定到左侧减震塔的外侧螺栓。
    62 Nm (45.7 lbs-ft)
  116. 安装将减震塔支架固定到左侧减震塔的内侧螺栓（2 个）。
    55 Nm (40.6 lbs-ft)
  117. 紧固将减震塔支架固定到右侧减震塔的外侧螺栓。
    62 Nm (45.7 lbs-ft)
  118. 紧固将减震塔支架固定到右侧减震塔的内侧螺栓（2 个）。
    55 Nm (40.6 lbs-ft)
  119. 将 12V 电池排放管路夹安装到 12V 电池支架
    注
    1 个夹子子
  120. 将冷却液软管夹安装到 12V 电池支架
    注
    1 个树形头卡子
  121. 将电池支架螺栓安装到减震塔支架总成
    注
    2 个螺栓，13 毫米，15 Nm
  122. 安装将超级瓶固定到减震塔支架总成的螺母
    注
    2 个螺母，10 毫米，8 Nm
  123. 安装前围篦板总成
    注
    2 个推拉式卡子，6 个卡子
  124. 安装 RH 减震塔盖
    注
    2 个推拉式卡子
  125. 安装左侧减震塔盖板
    注
    2 个推拉式卡子
  126. 将 RH 雨刮器臂和软管总成安装到车辆上
  127. 安装将右侧雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm；确保雨刮器顶端对齐挡风玻璃角部的两个指示器之间
  128. 将清洗器软管连接到右侧雨刮器臂至 Y 型管接头，然后固定清洗器软管夹
    注
    2 个夹子，1 个软管
  129. 安装右雨刮器臂螺母盖
    注
    1 个盖
  130. 将 LH 雨刮器臂和软管总成安装到车辆上
    注
    清洗器软管应布设在雨刮器臂枢轴点的上方，而非下方
  131. 安装将 LH 雨刮器臂固定到雨刮器模块的螺母
    注
    1 个螺母，15 毫米，25 Nm；确保雨刮器顶端对齐挡风玻璃的两个指示器之间
  132. 将清洗器软管连接到 LH 雨刮器臂至 Y 型管接头，然后固定清洗器软管夹
    注
    2 个夹子，1 个软管
  133. 安装 LH 雨刮器臂螺母盖
    注
    1 个盖

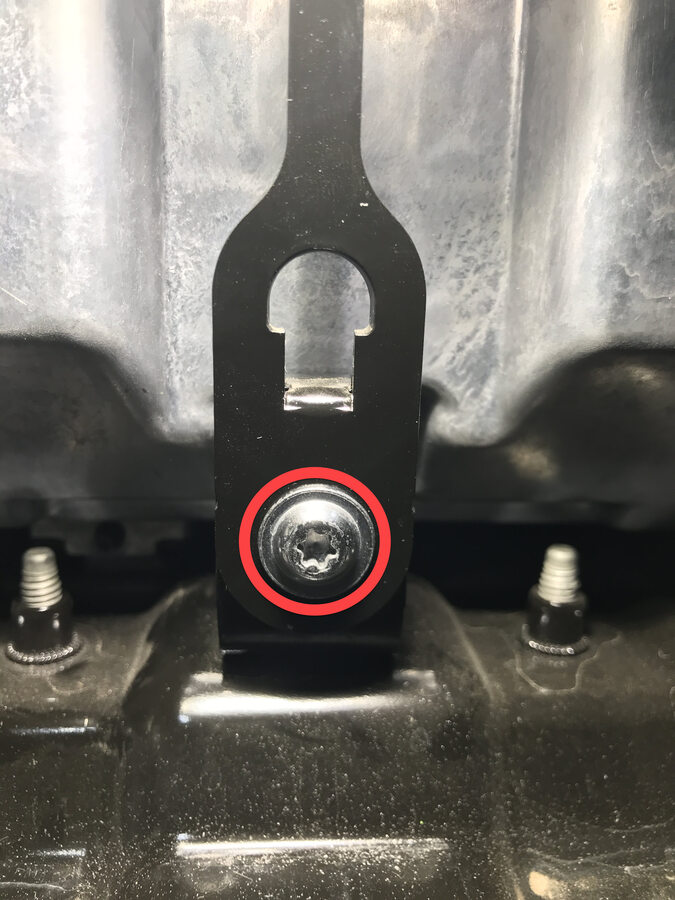

  134. 安装 12V 电池后侧钩拉紧装置总成
    注
    1 个螺栓，T25，9 Nm
  135. 将 12V 电池安装到车辆上
  136. 将通风软管安装到 12V 电池
    注
    确保管路沿软管牢固卡入
  137. 向左滑动电池系带总成，以便插入到前侧钩和后侧拉紧装置总成下方
  138. 拧紧将 12V 电池上部拉紧装置支架固定到 12V 电池系带总成的螺母
    注
    1 个螺母，10 毫米，5 Nm
  139. 安装正极端子和端子盖板
    注
    1 个螺母，10 毫米，6 Nm，1 个盖板
  140. 安装暖通空调气室外侧风管
    注
    2 个夹子；在固定夹子之前对齐管底部的锁片
  141. 将前备箱总成安装到车辆上
    注
    12 个夹子；确保前备箱总成已完全置于夹子上；旧款车所用夹子数量可能不同
  142. 安装用于固定前备箱总成的螺栓
    注
    7 个螺栓，10 毫米，5 Nm；安装上部紧固件后降下 RBN 盖板；新款车可能未配备此盖板
  143. 安装前备箱总成地毯
  144. 安装前备箱封闭板
    注
    4 个卡子，1 个连接器，前备箱安全开关，3 个导片，对齐 3 个导片，然后向下推动以固定卡子
  145. 安装驾驶室上部进气槽总成
    注
    4 个卡子；带加热泵款车辆配备 3 个卡子
  146. 将 RH 毡毯定位器支架安装到车上
  147. 安装固定 RH 毡毯定位器支架的螺母
    注
    2 个螺母，10 毫米，2.5 Nm；新款车可能使用夹子而不是螺母
  148. 将 RH 前主舱毡毯展开回原位
    注
    向下移动前边缘并向上滑动后部以方便定位；将座椅线束安装到夹子中
  149. 安装将驾驶室主地毯副驾位侧固定到脚部空间区域的夹子
    注
    3 个推拉式卡子
  150. 安装 RH 仪表板气波槽
    注
    2 个推拉式卡子
  151. 安装副驾位脚部空间风管
    注
    1 个推拉式卡子
  152. 连接手套箱总成连接器
    注
    3 个连接器；重新布置路面照明灯线束，防止阻碍棘爪的移动；连接前确保线束在副驾位脚部空间风管上方正确布线
  153. 将手套箱安装到仪表板支架上
    注
    3 个卡子
  154. 安装将手套箱总成固定到仪表板支架的螺钉
    注
    6 个螺钉，T20，2.3 Nm
  155. 安装主饰板总成
    注
    15 个卡子，1 个中间卡子
  156. 将副驾位膝部气囊安装到车辆上
    注
    1 个连接器；小心操作，避免损坏连接器和线束；连接连接器时，请支撑膝部气囊
  157. 安装将副驾位膝部气囊固定到车辆的螺栓
    注
    4 个螺纹胶螺栓，E10，8 Nm；安装新螺纹胶螺栓；2 个螺钉，T20，2 Nm，1 个推拉式卡子；如果车辆配备 T30 螺栓，请更新至 E10
  158. 将 RH 脚部空间总成固定到仪表板上
    注
    4 个推拉式卡子
  159. 安装 A 柱 RH 下部饰板
    注
    1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以固定到 B 柱下部
  160. 安装 RH A 柱下部饰板的夹子
    注
    1 个推拉式卡子
  161. 安装 A 柱 RH 中部总成
    注
    1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使 A 柱中部完全就位；确保密封件位于饰板顶部
  162. 将 RH 气波卡座盖安装到主装饰总成上
    注
    2 个卡子
  163. 安装右侧仪表板 (RH IP) 端盖
    注
    3 个卡子
  164. 连接驾驶位膝部气囊，然后将其安装到车辆上
    注
    1 个连接器；小心操作，避免损坏连接器/线束；连接连接器期间，需支撑膝部气囊
  165. 安装将驾驶位膝部气囊固定到车辆的紧固件
    注
    4 个螺纹胶螺栓，E10，8 Nm；安装新的螺纹胶螺栓；2 个螺钉，T20，2 Nm，1 个推拉式卡子；如果车辆配备 T30 螺栓，则更新到 E10
  166. 将连接器安装到 LH 脚部空间罩，并放置入位以备安装，将前部锁片固定到驾驶位气囊总成
    注
    3 个锁片，1 个以太网连接器，1 个地面照明灯连接器；亚太地区的车辆还会额外配备一个 OBDII 连接器
  167. 安装用于固定脚部空间罩的 LH 螺钉和夹子
    注
    2 个推拉式卡子，1 个螺钉，T20，2.5 Nm
  168. 安装左侧 A 柱下部饰板
    注
    2 个夹子，3 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后部夹子，以固定到 B 柱下部；沿着饰板完全放置好密封条
  169. 安装左侧 A 柱下饰板卡子
    注
    1 个推拉式卡子
  170. 安装左侧 A 柱中部总成
    注
    1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使其完全就位于 A 柱中部；将密封件拉过饰板
  171. 将左侧气波边框盖安装到主饰板总成上
    注
    2 个卡子
  172. 安装左侧仪表板 (LH IP) 端盖
    注
    3 个卡子
  173. 拆卸逻辑盖，然后连接高压控制器逻辑连接器
    注
    1 个连接器，1 个盖子；对齐连接器，然后将把手拉至锁定位置以使连接器完全就位
  174. 安装高压电池仓 12V 盖
    注
    1 个盖帽
  175. 连接 12V 负极端子
    注
    1 个螺母，10 毫米，6 Nm
  176. 长按驻车按钮以退出电子驻车制动 (EPB) 维护模式
    注
    如有必要，可移走轮挡
  177. 安装后挡板
    注
    12 个卡子
  178. 关闭前备箱盖
  179. 连接第二排座垫线束，然后安装第二排座椅座垫
    注
    2 个连接器，2 个夹子；将座椅安全带卡扣插入孔中；向内滑动后座垫，然后将前导片与锁片对齐；在夹子旁推拉测试，以确保座垫完全就位
  180. 将右侧前座椅移回原位
  181. 将左侧前座椅移回原位
  182. 升起所有车窗
  183. 检查制动踏板触感并根据需要为制动器放气。请参阅 制动液排放/冲洗。
