充电接口（母排类型）（NA）（拆卸和更换） ((拆卸和更换))

校正代码 44011602 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-03-12: 添加了“更换后如果车辆未正常充电，则请重置充电接口电子控制单元 (ECU) ”的说明。
  • 2023 年 12 月 7 日：更正了 Hioki 电阻值，添加了充电接口维修盖板线缆夹图片。
  • 2023 年 10 月 27 日：将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 10 月 10 日：添加了“请勿手动关闭充电接口盖板”的注意事项。
  • 2023 年 5 月 24 日：删除了车辆电气绝缘程序。
  • 2023 年 4 月 6 日：在工具列表中添加了 Hioki 电阻计。
设备：
  • 1076927-00-A Hioki 电阻计 RM 3548
  • 1076928-00-A 测试探针 - Hioki 9461
  • 1076921-00-B 绝缘电阻万用表，Fluke 1507（北美地区）
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1130480-00-A 超薄测试探针，Fluke TP38
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

警告

Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.

警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试仪
  • 护目镜
  • 电气绝缘保护安全鞋
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。

警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。

拆卸

  1. 打开后备箱。
  2. 打开前备箱盖
  3. 打开充电接口盖板。
  4. 打开所有四个车门。
  5. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  6. 执行充电接口电压检查程序。请参阅 充电接口电压检查。
  7. 拆下后备箱底板饰板。请参阅 饰板 - 底板 - 后备箱（拆卸和更换）。
  8. 拆下后备箱门槛饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
  9. 拆下后备箱饰板。请参阅 饰板 - 后备箱（拆卸和更换）。

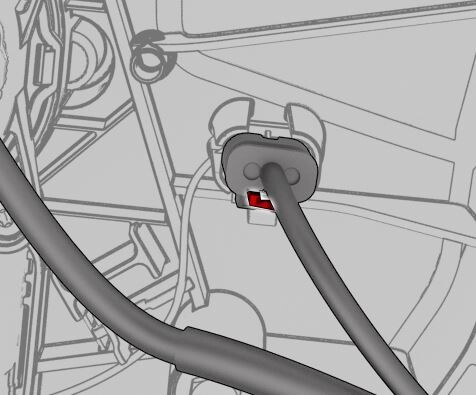

  10. 断开掀背车门左侧作业灯连接器。
  11. 松开行李箱毡毯的边缘，然后将行李箱 左侧饰板移到一旁。
  12. 松开充电接口低压连接器上的锁片，然后将连接器从充电接口上断开。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
  13. 拆卸黑色 12 针充电接口低压连接器上的白色锁片，然后同时松开连接器和安全盖，以断开连接器与充电接口的连接。
    警告
    轻轻提起黑色连接器锁片，以将白色锁片从 12 针低压连接器上拆下。
  14. 将充电接口母排紧固件盖板从充电接口总成上拆下。

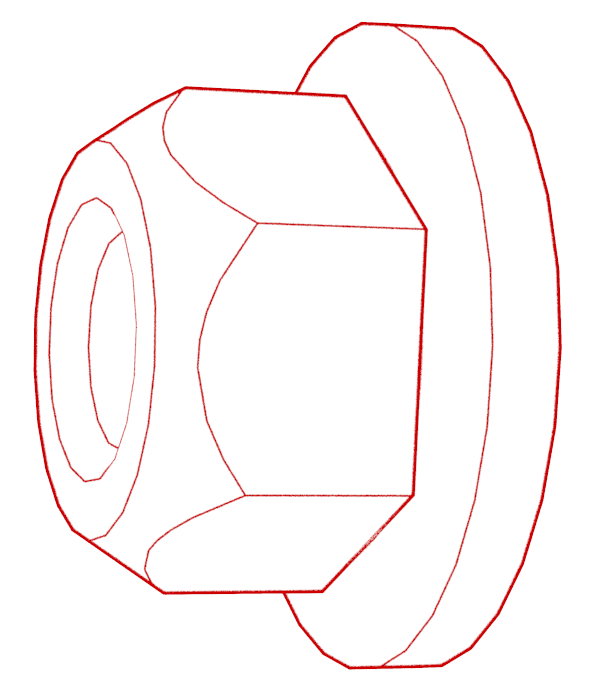

  15. 拆卸将充电接口母排固定到充电接口的螺母。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  16. 将充电接口手动释放缆索与车身上的卡子分离。

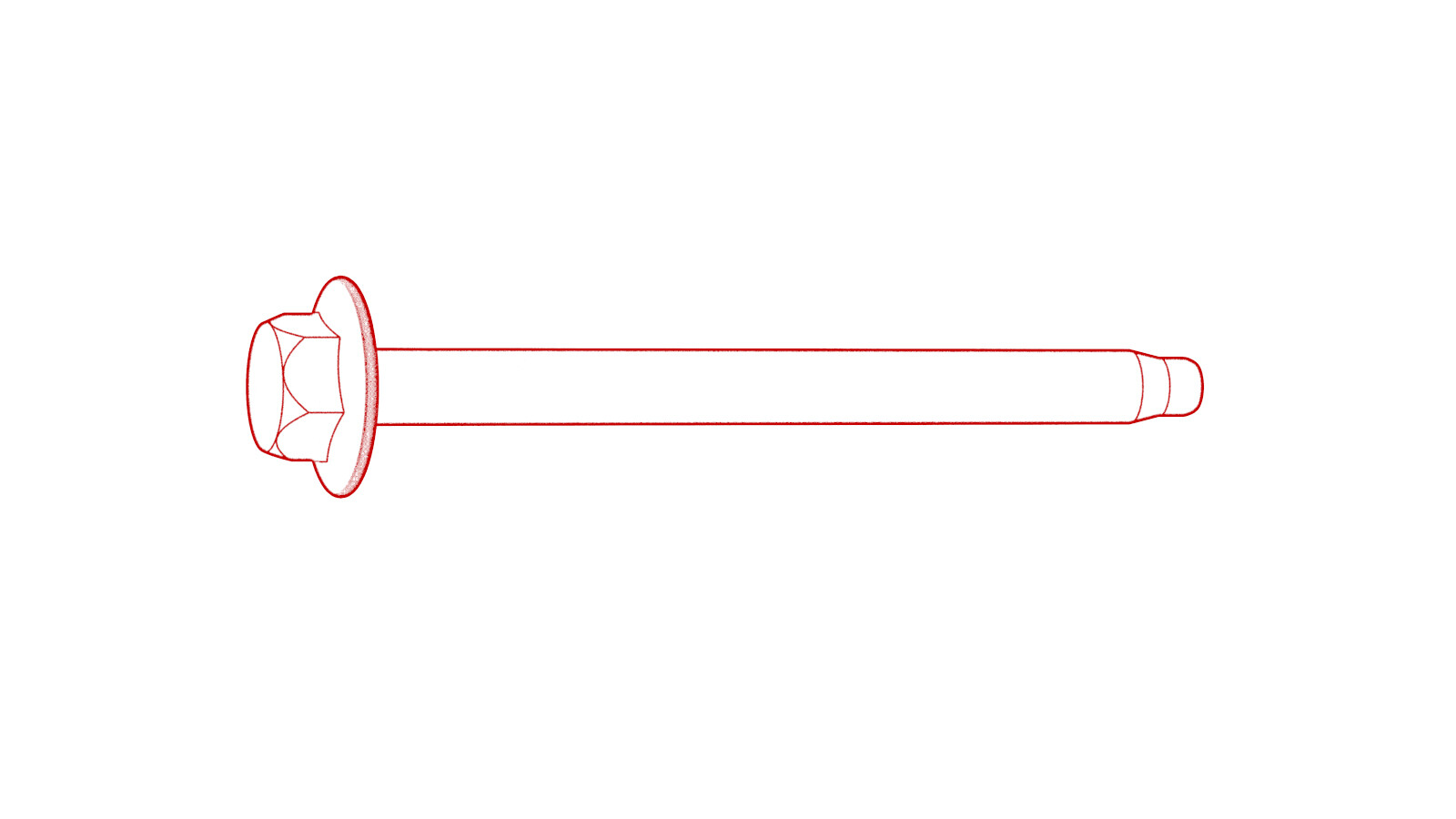

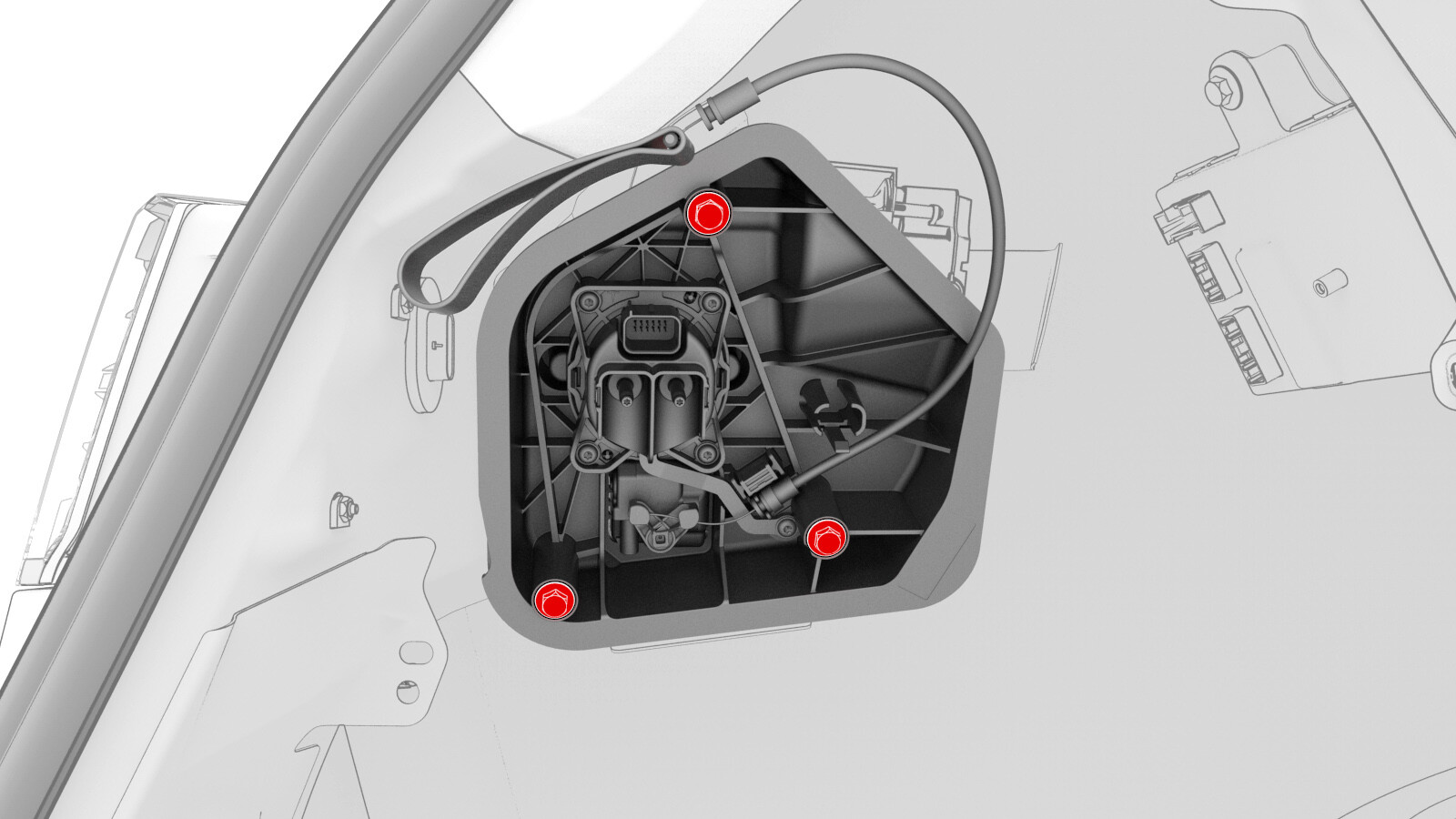

  17. 拆卸将充电接口固定到车身的螺栓，然后将充电接口从车辆上拆下。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 如果将重新安装同一充电接口，请使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头，然后等待风干 1 分钟。
    注
    如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。
    提示
    使用塑料饰板工具将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
  2. 将充电接口放置在车辆上，然后安装将充电接口固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    警告
    确保线束已布设好，并正确安装带扎带的胶垫。
  3. 将充电接口手动释放缆索紧固到车身上的卡子中。
  4. 使用异丙醇 (IPA) 湿巾清洁充电接口母排引线上的所有残留物和碎屑，然后等待风干 1 分钟。
    警告
    The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.
  5. 如果将安装同一充电接口，请在各充电接口母排引线与充电接口接触的一侧涂抹两滴导电膏。
    注
    如果将安装新的充电接口总成，请跳过这一步骤，因为新的充电接口已预先涂抹了导电膏。
  6. 将充电接口母排放置在充电接口螺柱上，然后安装将母排固定到充电接口的螺母。
    9 Nm (6.6 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  7. 佩戴高压绝缘手套和皮质外手套。
  8. 在充电接口处，使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    注
    可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。如果测得电阻值高于 0.270 毫欧（270 微欧），说明高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试（视情况而定）。
    注
    如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧（50 微欧），则说明测试通过；请继续执行下一步骤。
  9. 将充电接口母排紧固件盖板安装在充电接口总成上。
  10. 将低压线束连接器（2 个）连接到充电接口上，然后安装用于固定这些连接器的锁片（2 个）。
    注
    Push the red locking tab into the connector to engage the connector lock.
    提示
    小心地将白色锁片插入 12 针低压连接器，直至与黑色连接器锁片锁在一起。
  11. 连接掀背车门左侧作业灯连接器。
  12. 将左侧行李箱侧饰板移回原位。
  13. 安装后备箱饰板。请参阅 饰板 - 后备箱（拆卸和更换）。
  14. 安装后备箱门槛饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
  15. 安装后备箱底板饰板。请参阅 饰板 - 底板 - 后备箱（拆卸和更换）。
  16. 重新连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  17. 验证充电系统是否正常工作：
    注
    使用客户的充电设备（若有）。
    警告
    请勿尝试手动关闭充电端口盖板。
    1. 轻轻推动充电接口盖板的右下角以打开充电接口，然后关闭充电接口盖板。
    2. 使用 UMC 或壁挂式连接器并按下把手上的按钮以打开充电接口盖板。
      注
      关闭盖板后可能会有短暂超时，直到盖板再次打开。
    3. 将充电手柄连接到充电接口并确认车辆正在充电。
    4. 断开充电手柄并确认充电接口盖板关闭。
    提示
    如果充电接口无法正常工作或者车辆无法充电，请运行 TEST-RESET_CPvia Service Mode:High Voltage ➜ Charging ➜ Charge Port ECU resetvia Toolbox:(link)
  18. 将前排两个座椅移回原位。
