饰板 - 杯托 - 中控台（拆卸和更换）

校正代码和 FRT

  • Model 3，适用于饰板 - 杯托 - 中控台（拆卸和更换）：15190402，0.48
  • Model 3，适用于饰板 - 杯托 - 中控台 (2.0)（拆卸和更换）：15190412， 0.30

NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸 原中控台杯托饰板

  1. 拆卸中控台后下方面板。请参阅 面板 - 下后 - 中控台（拆卸和更换）。
  2. 将前排座椅移至最低且最后侧位置。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。

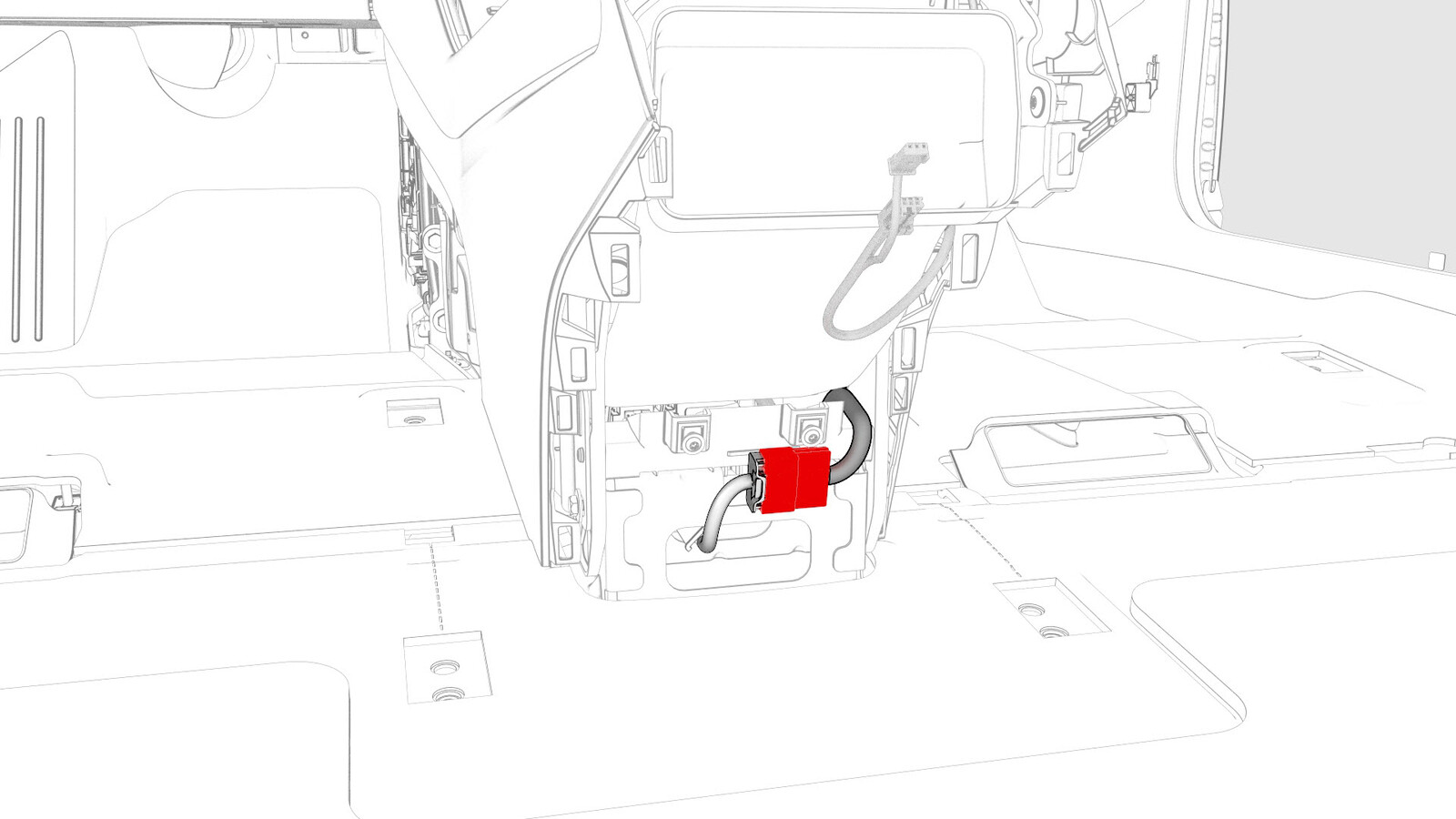

  5. 断开电气连接器与中控台后部的连接。
  6. 打开中控台前后旋转盖。
  7. 拆下左侧和右侧中控台饰板和中控台亮条。请参阅 GUID-1DA9E475-B8D2-4553-B060-480EC13DA39F.html。
  8. 松开将杯托饰板固定到杯托总成的卡子（6 个），然后将杯托饰板从中控台总成上分离。
  9. 将电气连接器从车身安全控制器模块上断开，然后将杯托饰板从车辆上拆下。
  10. 拧下将车身控制器安全模块固定到杯托饰板的螺钉 (x2)，然后从饰板上拆下车身控制器安全模块。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.80Nm - 2.0Nm

拆卸 中控台杯托饰板（第二代）

  1. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  2. 打开扶手。
  3. 拆下左侧和右侧中控台饰板和中控台亮条。请参阅 GUID-F3BCD038-B071-41D3-8611-3E13CD0824A3.html。
  4. 松开将杯托饰板固定到杯托总成的卡子（6 个），然后将杯托饰板从中控台总成上分离。
  5. 将电气连接器从车身安全控制器模块上断开，然后将杯托饰板从车辆上拆下。
  6. 拧下将车身控制器安全模块固定到杯托饰板的螺钉 (x2)，然后从饰板上拆下车身控制器安全模块。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • Wiha TorqueVario-S 0.80Nm - 2.0Nm

安装

安装程序与拆卸程序相反，以下各项除外：

注
将车身安全控制器模块从旧的杯托饰板上转移到新的杯托饰板上。
