连接板 - 车载电脑 (Info-Ryzen)(拆卸和更换)

校正代码 211529120.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 9 月 17 日:根据最新验证添加了相关步骤。
  • 2023 年 7 月 10 日:软件更新步骤现在适用于所有车辆。
  • 2024 年 5 月 21 日:添加了“在安装前检查调制解调器兼容性”的说明。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com
  1. 打开两个前车门,降下两个前车窗。
  2. 将右前座椅向后移动。
  3. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  4. 拆下手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)手套箱 - 无膝部气囊(拆卸和更换)
  5. 拆下右侧脚部空间风管和气波管道。请参阅 管道 - 气波 - RH(左侧驾驶)(拆卸和更换)
  6. 断开电气线束与副驾位气囊连接器(3 个)之间的连接。
    Informational PurposesAn informational icon, calling your attention
    北美以外区域的车辆仅配备了 2 个连接器。
  7. 戴上静电放电 (ESD) 腕带,然后将腕带连接至车辆接地。

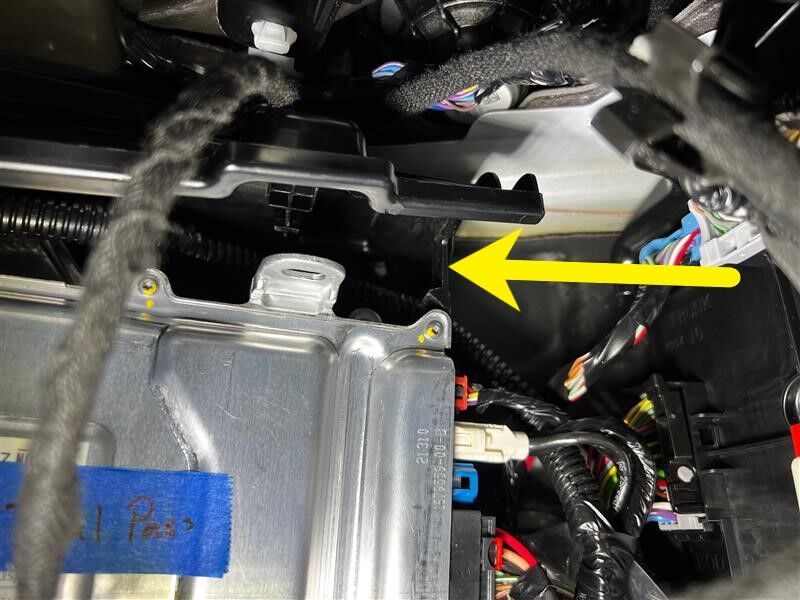

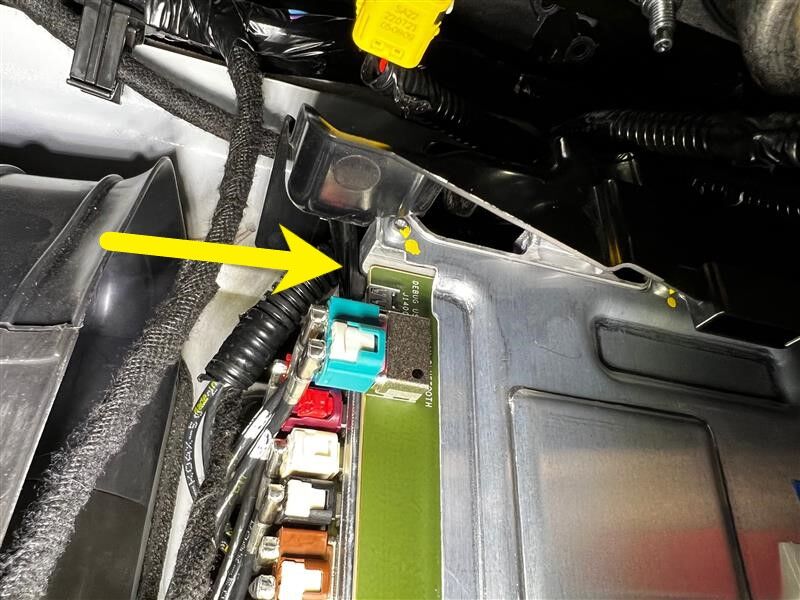

  8. 将遮阳板从车载电脑上松开。
    Informational PurposesAn informational icon, calling your attention

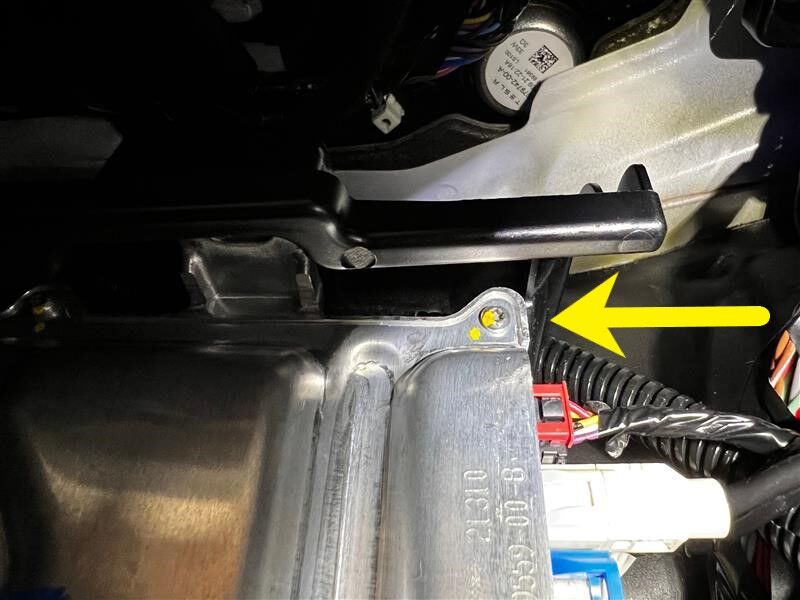

    2 个卡子;向外拉动左侧锁片以将其松开,然后向上提起,将遮阳板从车载电脑上松开

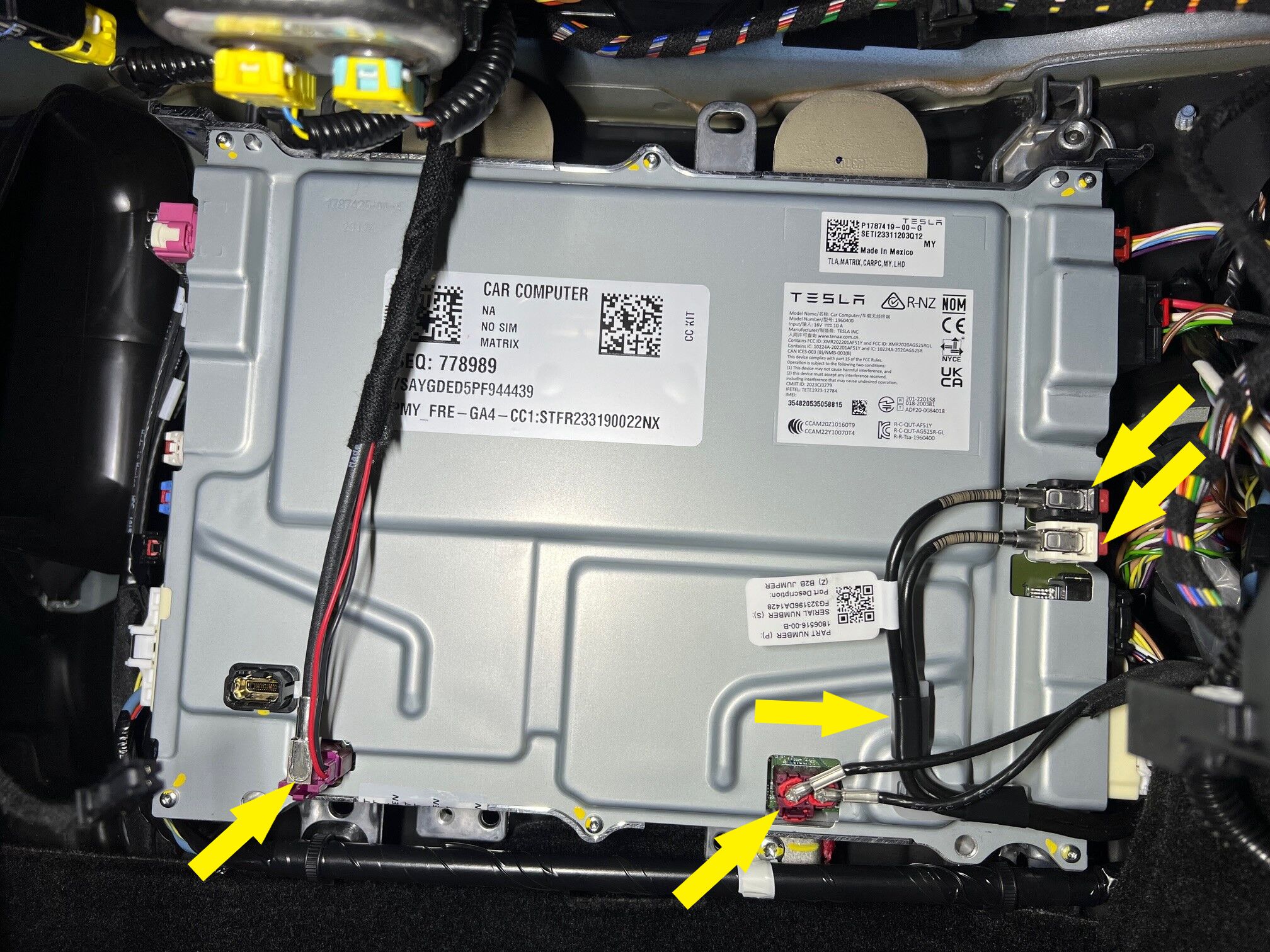

  9. 松开车载电脑线束夹(2 个)。
  10. 断开底部连接器(3 个)与车载电脑的连接。

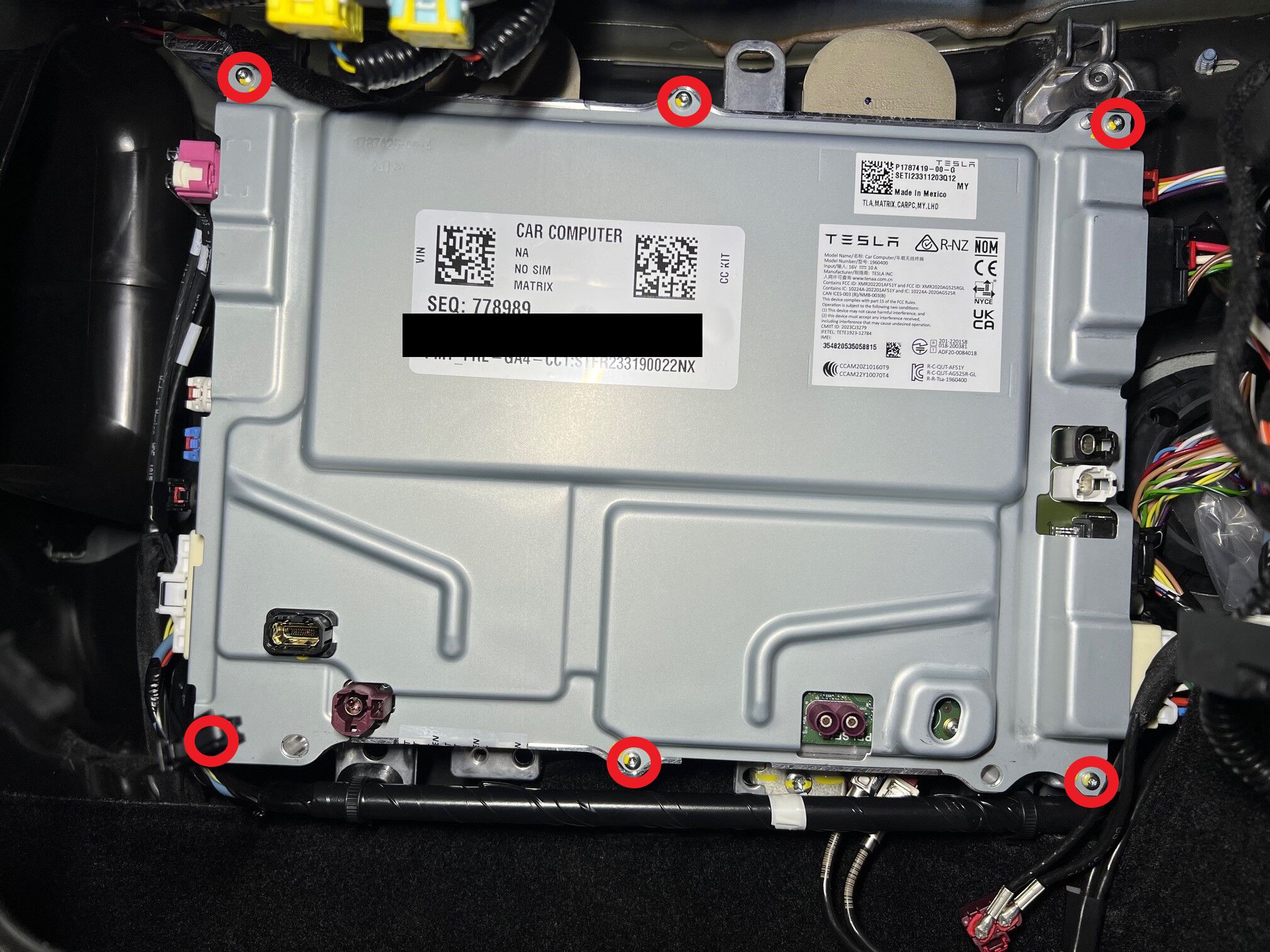

  11. 拆下并弃用将顶盖固定到车载电脑的螺钉(8 个),然后将顶盖从车载电脑上拆下。

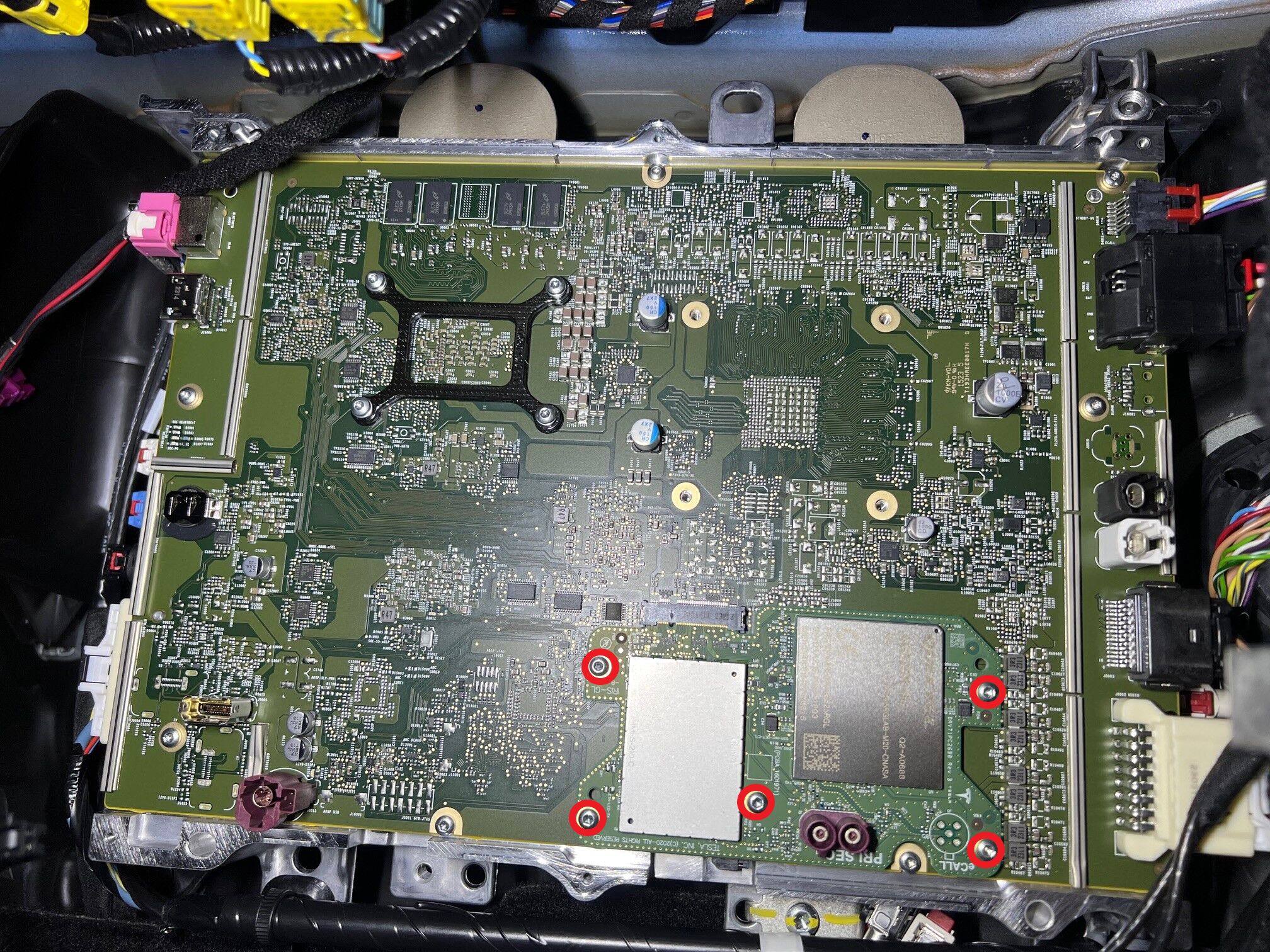

  12. 拆下并弃用用于固定连接卡的螺钉(5 个)。

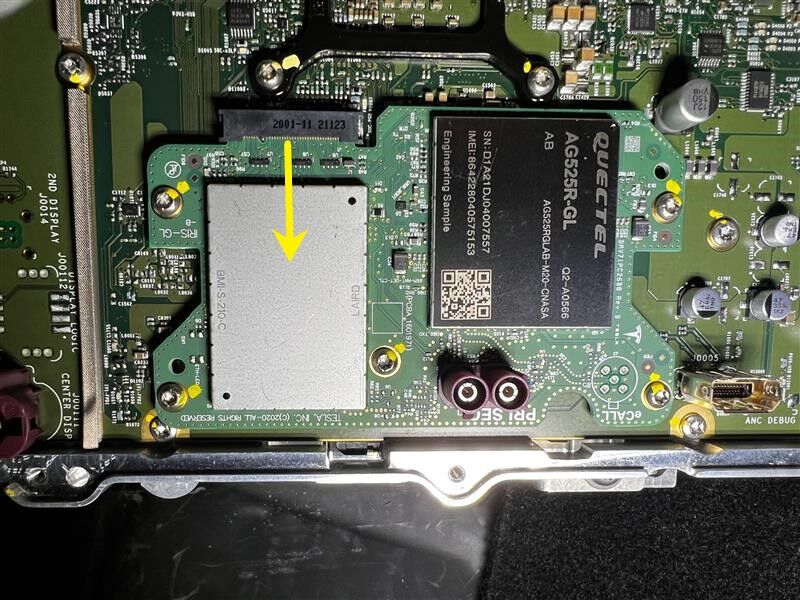

  13. 向下滑动连接卡以将连接器与印刷电路板 (PCB) 连接器分离,然后将连接卡从车上拆下。

安装

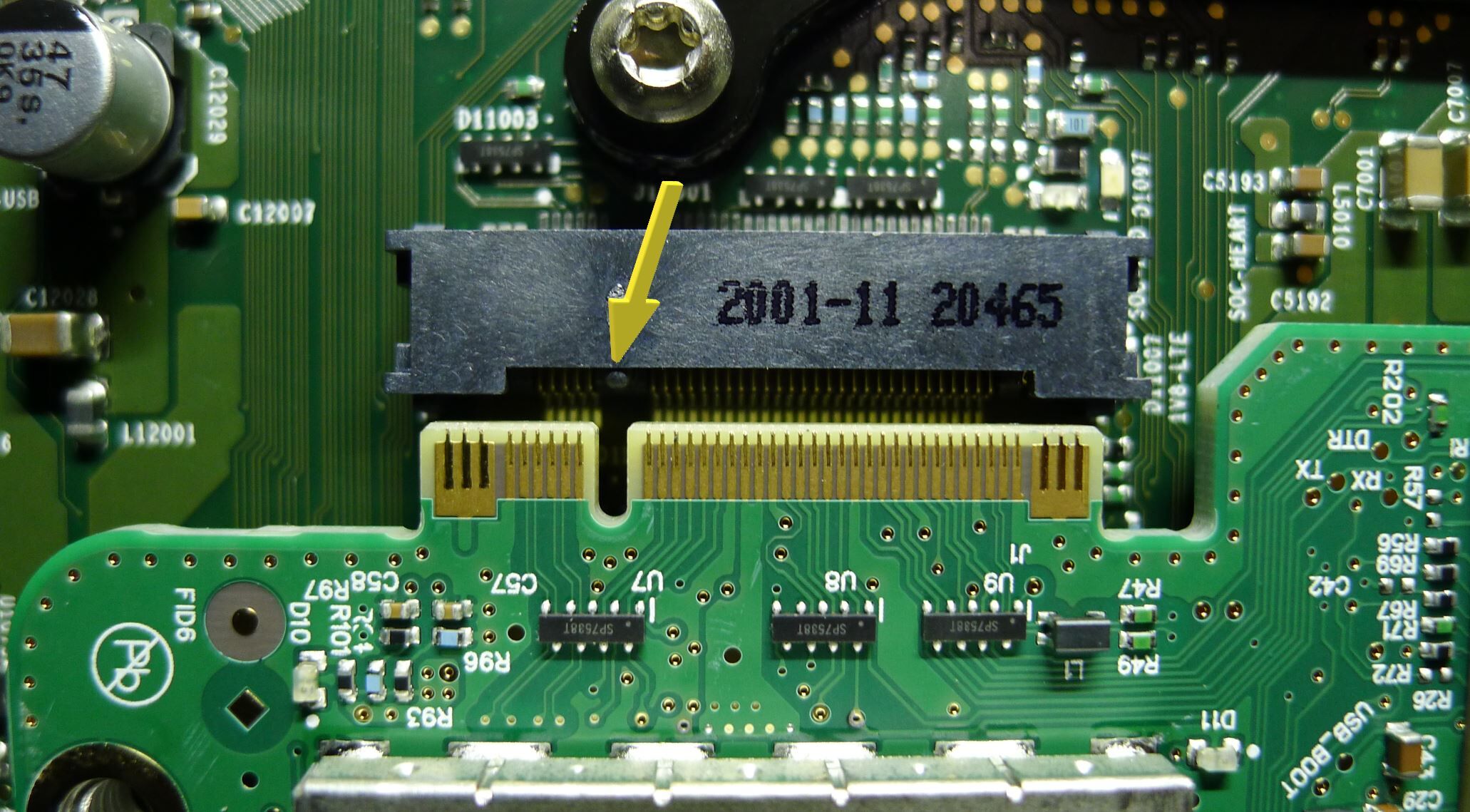

  1. 将连接卡插入印刷电路板 (PCB) 连接器。
    Informational PurposesAn informational icon, calling your attention
    请在安装前确认更换用调制解调器与原装调制解调器可互换。不得使用 Telit/Titan 调制解调器更换 Iris 调制解调器。
  2. 安装固定连接卡的螺钉。
    Informational PurposesAn informational icon, calling your attention
    5 个螺钉,T10,0.7 Nm;安装新的螺纹胶螺钉
  3. 将顶盖放在车载电脑上,然后紧固用于固定顶盖的螺钉。
    Informational PurposesAn informational icon, calling your attention
    8 个螺钉,T10,1.4 Nm;安装新螺钉
  4. 将底部连接器(3 个)连接到车载电脑上。
  5. 紧固将线束连接到车载电脑的夹子(2 个)。

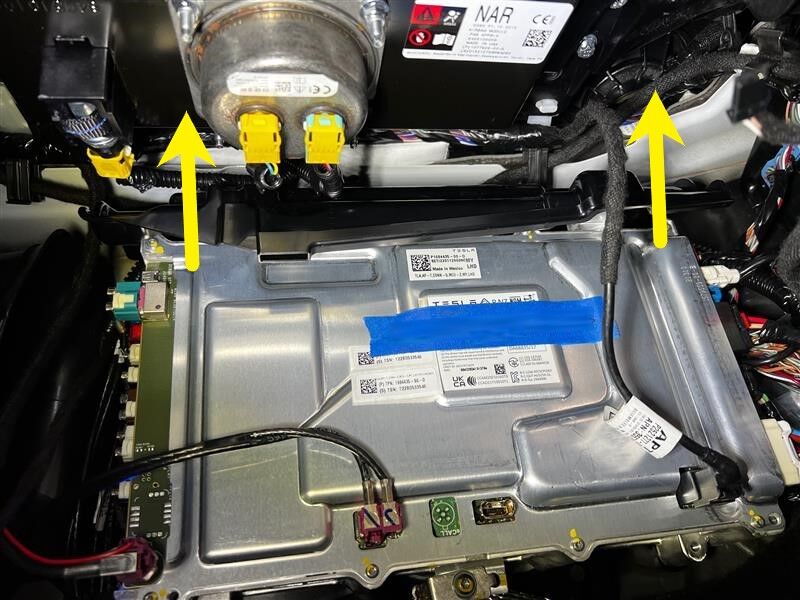

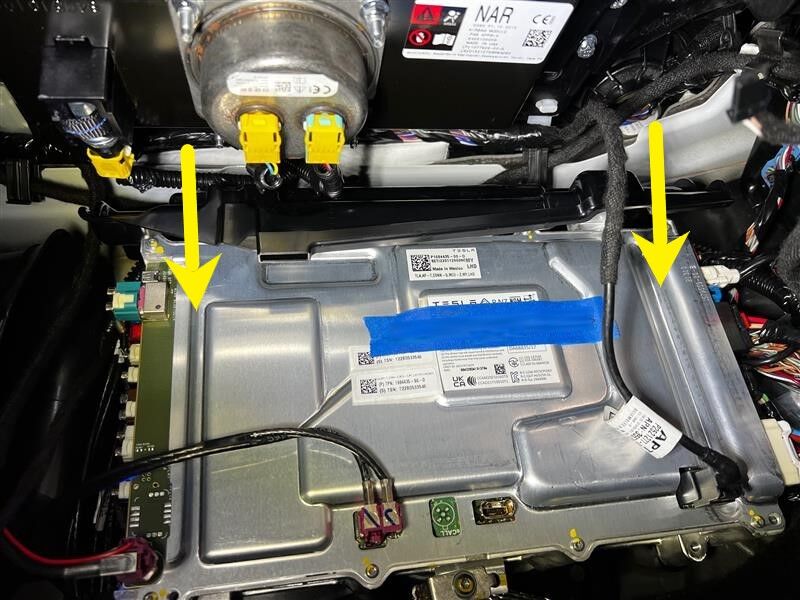

  6. 将遮阳板固定到车载电脑上。
    Informational PurposesAn informational icon, calling your attention
    4 个卡子;将冷却液管卡子与冷却液管对齐,然后降下遮阳板,直至所有卡子均固定
  7. 将电气线束连接到副驾位气囊连接器(3 个)。
    Informational PurposesAn informational icon, calling your attention
    北美以外区域的车辆仅配备了 2 个连接器。
  8. 断开静电放电 (ESD) 腕带与车辆接地的连接,然后拆下腕带。
  9. 安装右侧脚部空间风管和气波管道。请参阅 管道 - 气波 - RH(左侧驾驶)(拆卸和更换)
  10. 安装手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)手套箱 - 无膝部气囊(拆卸和更换)
  11. 重新连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  12. 将右前座椅移回原位。
  13. 将车辆更新到最新固件版本。请参阅软件更新
    Informational PurposesAn informational icon, calling your attention
    确保将车辆连接到 WiFi,因为手机服务可能会无法正常运行。
  14. 对于北美或亚太地区,请转至步骤15。对于欧洲、中东和非洲地区,请执行这些子步骤以置换 eSIM 设定。
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在 Toolbox 中,选择Actions/Autodiag选项卡,然后搜索 “bootstrap”。
    3. 点击PROC_ICE_X_DUAL-BOOTSTRAP-E-SIMSearch for routine in ToolboxSwap Dual Bootstrap eSIM Operator,选择kpn,然后再点击Run
    4. 断开笔记本电脑与车辆的连接。

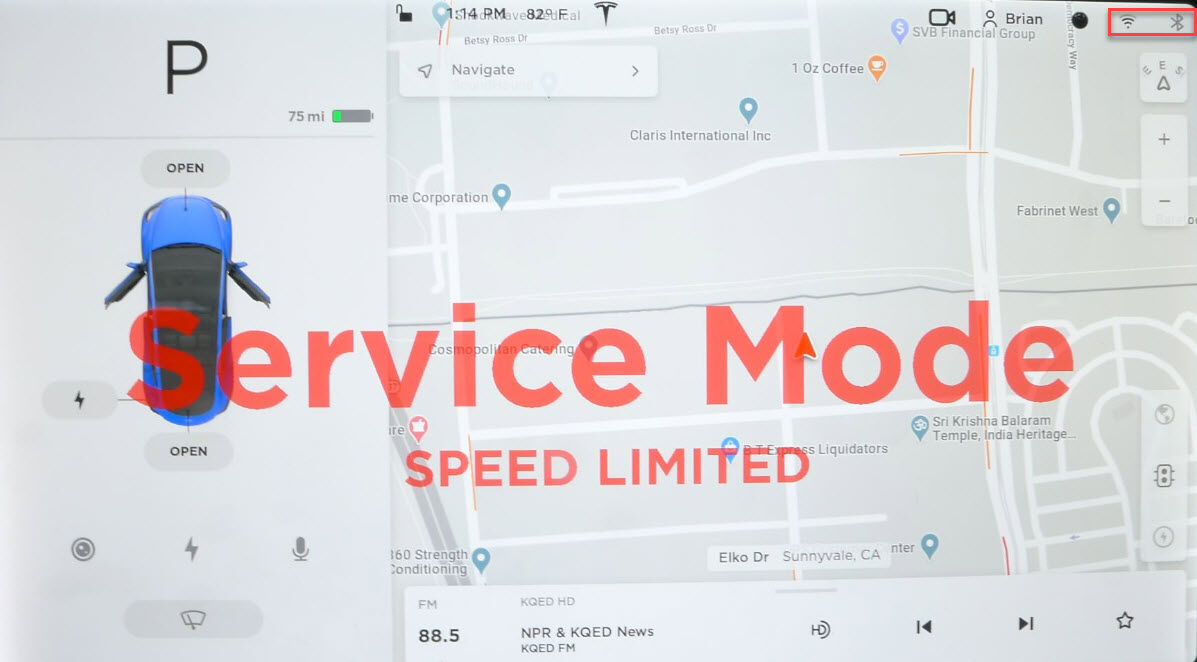

  15. 确认 BT、WiFi 和 LTE 正常运行。
  16. 升起两个前车窗,关闭两个前车门。
