  前车门定位
     校正代码

                  10000004
                  可调整的 FRT


            注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。

            注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。

            附注:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码

                  10000004
                  可调整的 FRT


            注意:本程序使用可调整的校正代码。使用上文列出的校正代码,并手动输入执行本程序花费的实际时间。除非明确要求,否则请勿堆叠校正代码。

            注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。

            附注:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。



- 2023 年 12 月 20 日:将原不可调整校正代码更新为新的可调整校正代码。
程序
-
          确定可能还需要调整哪些相邻面板,才能将前车门成功定位至规格范围内。
          注如果有多块面板需要调整,最好先调整与车辆上的固定面板(例如围板或车顶纵梁)相邻的面板。注最佳调整顺序如下:- 后备箱/掀背尾门
- 后车门
- 前车门
- 翼子板
- 前备箱盖

-
          拆卸车门撞销,以便准确评估总成的自然定位情况。
          警告通过调整撞销强行定位车门可能导致铰链和闩锁总成过早磨损。
- 确定需要朝哪个方向调整车门,才能将其调至规格范围内。
-

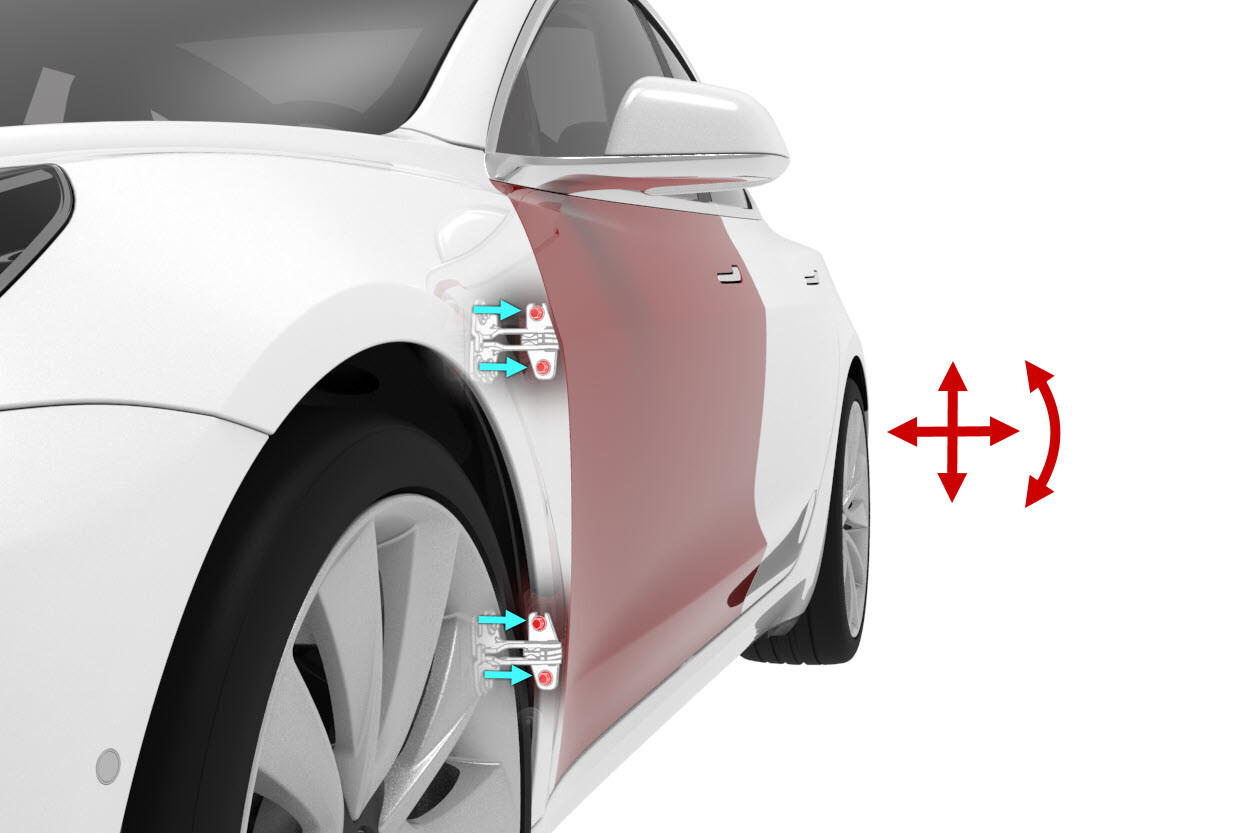

          参考图片,确定需要松开哪些硬件才能朝所需方向调整车门位置。

- 适度松开必要的螺栓,确保只要能轻微用力即可调整总成。
- 重新紧固这些螺栓。
-
          检查车门装配情况是否有所改进。
          警告请一次只沿一个方向调整车门,以免调整过程中因面板彼此接触而导致损坏。
-
          重复此过程,直至车门装配间隙和齐平度处于规格范围内。
          注如果使用带肩/锥形螺栓无法成功调整,请更换 1063260-00-C 的选定带肩/锥形螺栓。
- 将所有松开的硬件重新紧固至出厂扭矩值。
- 重新安装撞销。
-
          调整撞销,直至车门毫不费力就能顺利关闭,并且在完全锁紧状态下与相邻面板正确对齐。
          注如果车门需要用很大力气才能关闭、无法锁紧或无法与安装的撞销正确对齐,则可能需要调整撞销。
- 将撞销硬件重新紧固至出厂扭矩值。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 LH 前车门固定到铰链的螺栓 |  24 Nm (17.7 lbs-ft)  |
 | 重复使用 |
