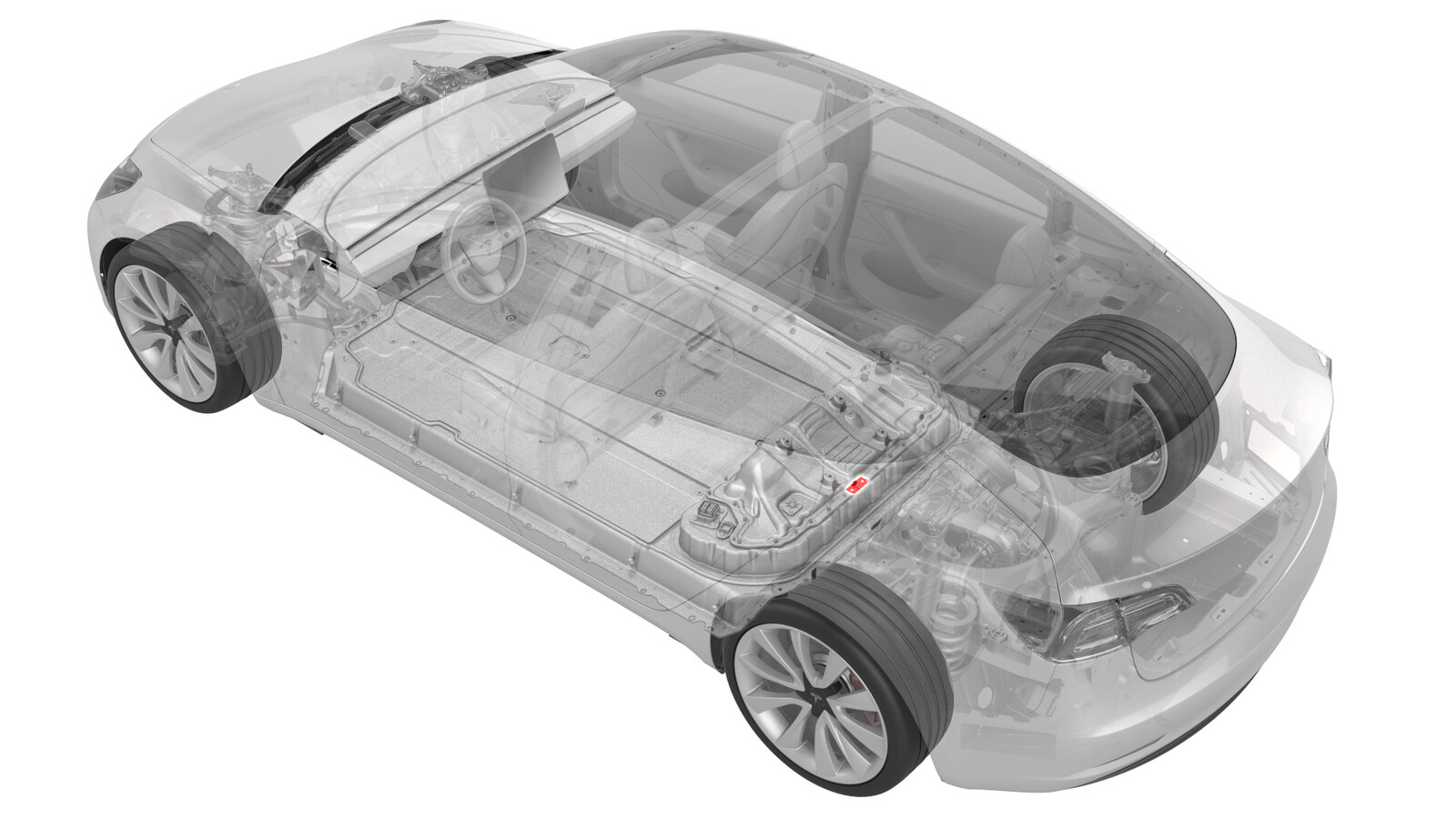

分流器 - 高压电池(拆卸和更换)

校正代码 16303602 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
  • 1057603-00-A 1/4 英寸高压绝缘钻头加长件,带摆角
  • 1057606-00-A 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  • 1076927-00-A 毫欧电阻表,Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

  • 2023 年 7 月 6 日:在“安装”部分的第 7 步中添加了一个视频。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  3. 拆卸高压电池仓盖板。请参阅盖板 - 高压电池仓(拆卸和更换)
  4. 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)
  5. 断开电气线束与分流器连接器之间的连接。
  6. 从分流器绝缘体解锁电气线束,然后拆下分流器绝缘体(如有安装)。

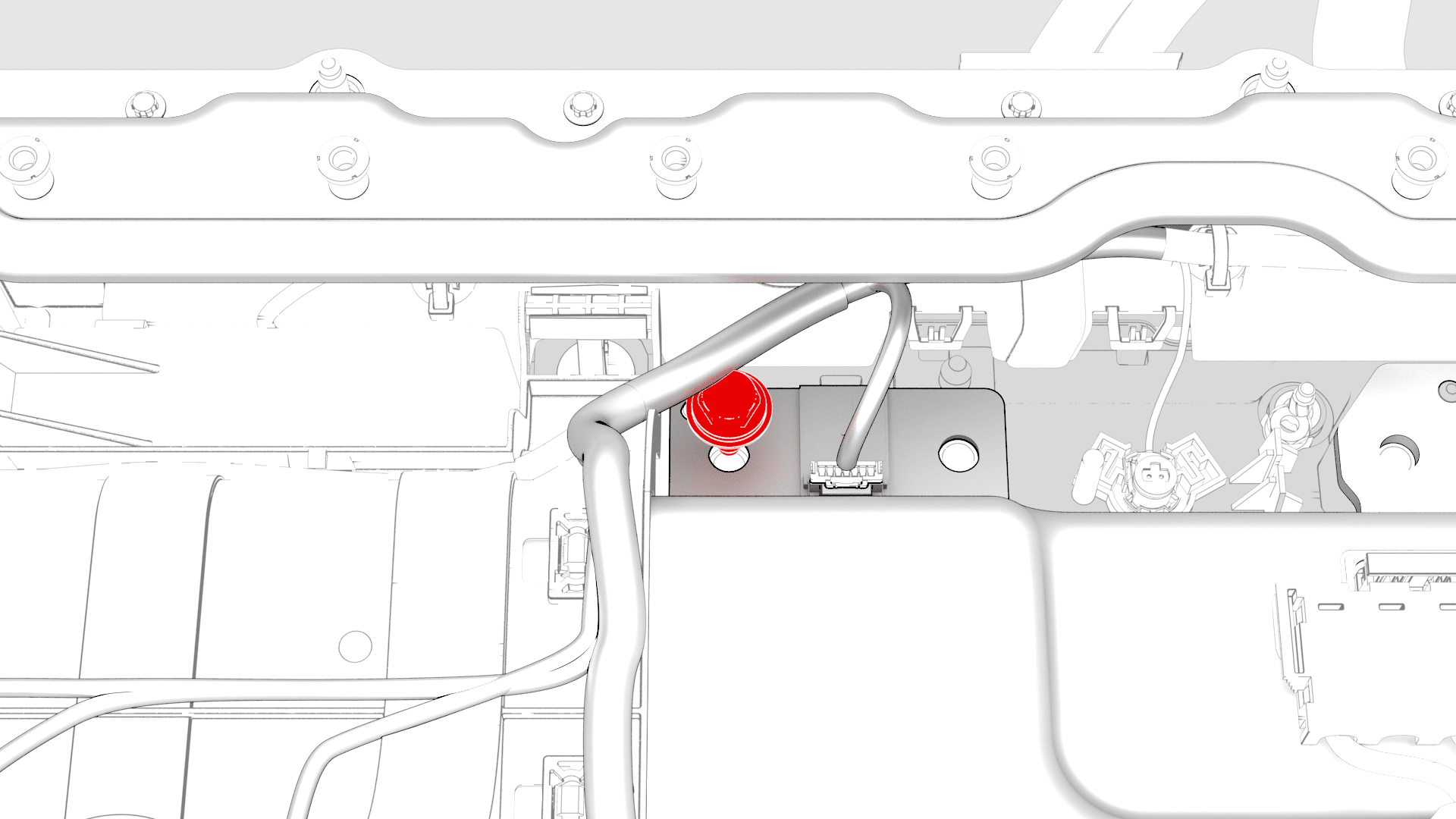

  7. 拆卸并弃置将分流器固定到母排的螺栓。
  8. 从车上拆下分流器。

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)

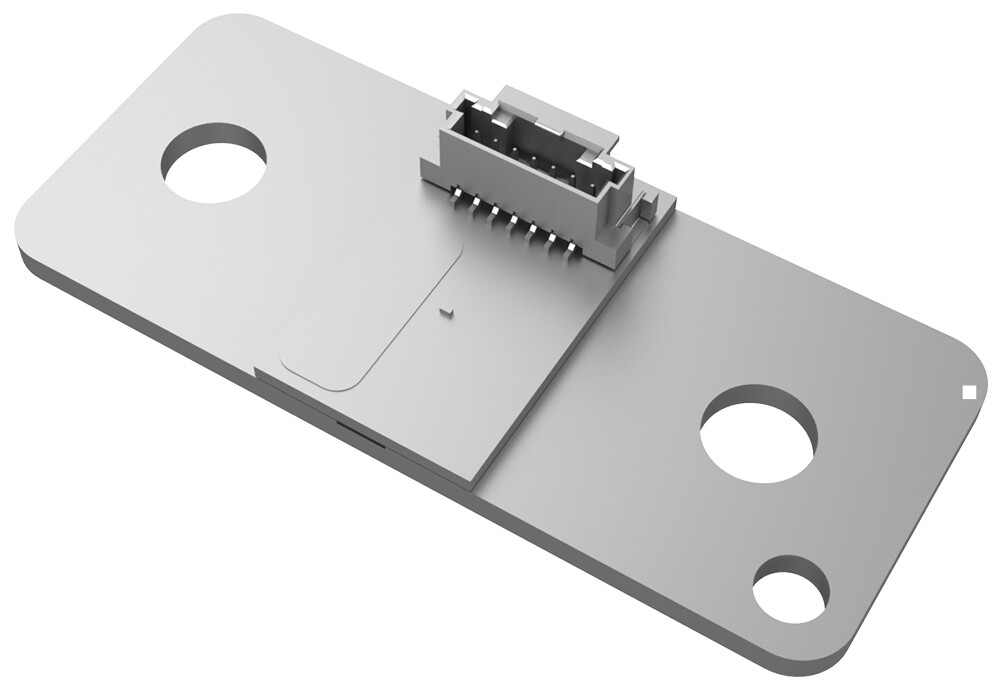

  2. 记录印在新分流器零件号标签底部的 5 位数分流器电阻。
    Informational PurposesAn informational icon, calling your attention
    该电阻处于 20000 至 30000 纳欧姆范围内。例如,“R:25819nΩ”表示电阻为 25819 纳欧姆,因此请记录“25819”。
  3. 使用异丙醇 (IPA) 湿巾清理分流器、母排以及烟火电池断接开关的高压接合面。
  4. 将分流器安装到母排上,然后安装并用手拧紧一颗新螺栓,以将分流器固定到母排上。
  5. 测量烟火电池隔离开关安装点间的电压,然后安装烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)
  6. 拧紧将分流器固定到母排的螺栓,拧紧后,使用油性记号笔标记该螺栓。
    9 Nm (6.6 lbs-ft)
  7. 使用 Hioki 电阻测量仪测量分流器与邻近母排之间的高压接头电阻。
    Informational PurposesAn informational icon, calling your attention
    最大可接受电阻值为 0.045 毫欧(45 微欧)。如果电阻超过上述值,请根据情况上报 Toolbox 会话。
    图 1. 一般测量 - 实际的母排和紧固件可能有所不同
  8. 安装分流器绝缘体(如果之前已拆卸)。
  9. 将电气线束连接到分流器连接器上,然后将电气线束挂到分流器绝缘体上(如已安装)。
  10. 安装烟火电池断接开关分流器绝缘体。
    图 2. 第 1 代
    图 3. 第 2 代
  11. 从高压控制器连接器上拆下逻辑连接器盖。
  12. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓(拆卸和更换)
  13. 使用油性记号笔将第2步中的 5 位数新分流器电阻值和日期写到高压电池仓盖板上。
    Informational PurposesAn informational icon, calling your attention
    例如 “Shunt res 25819, 05/25/2021”。
  14. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  15. 将装有 Toolbox 3 的笔记本电脑连接到车辆。

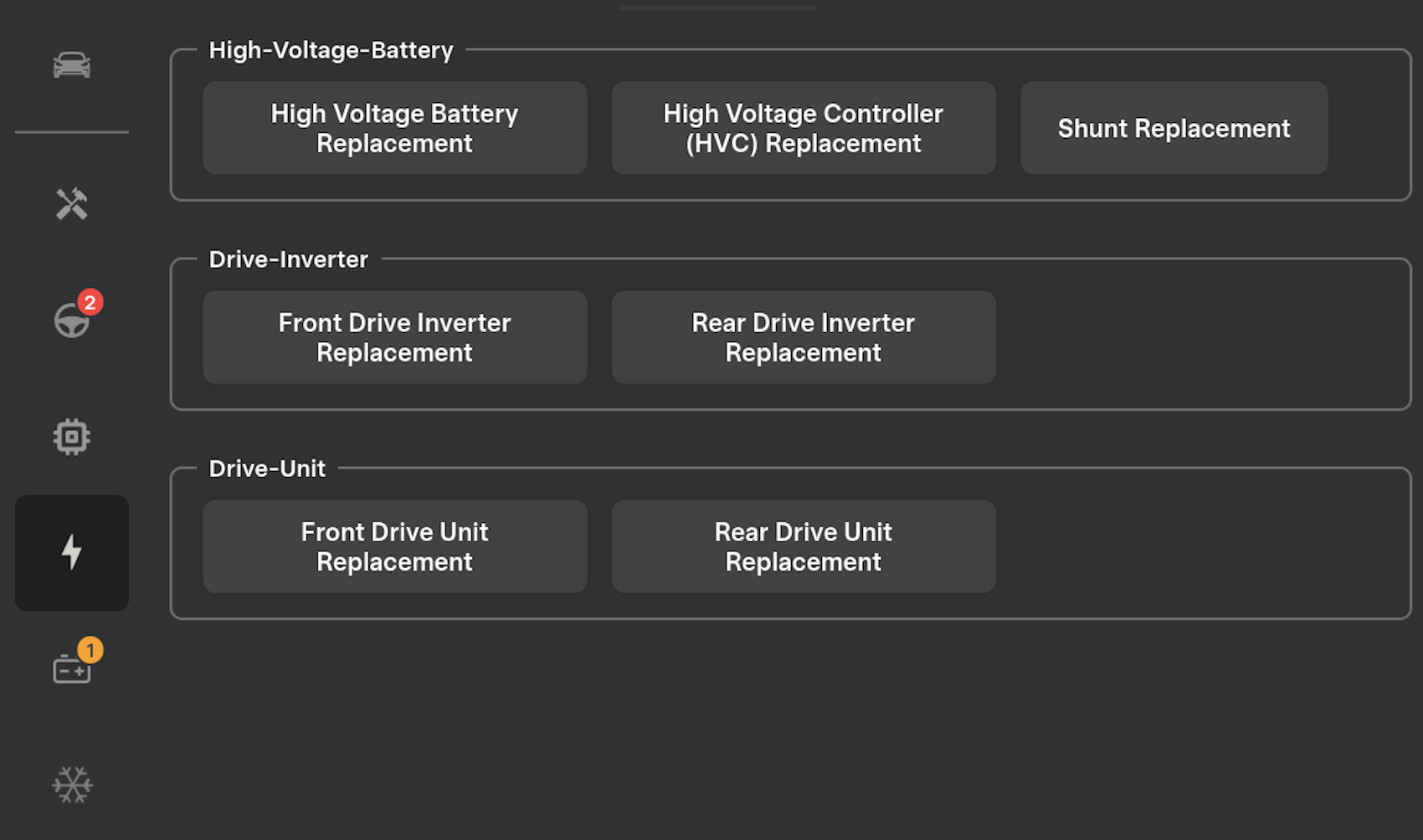

  16. 在 Toolbox 中,选择Actions/Autodiag选项卡,在搜索字段中输入 “contactors”,点击Ensure Power Off,然后点击RUN
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    触点开关打开后,必须在 60 秒内完成第 17 步和第 18 步。

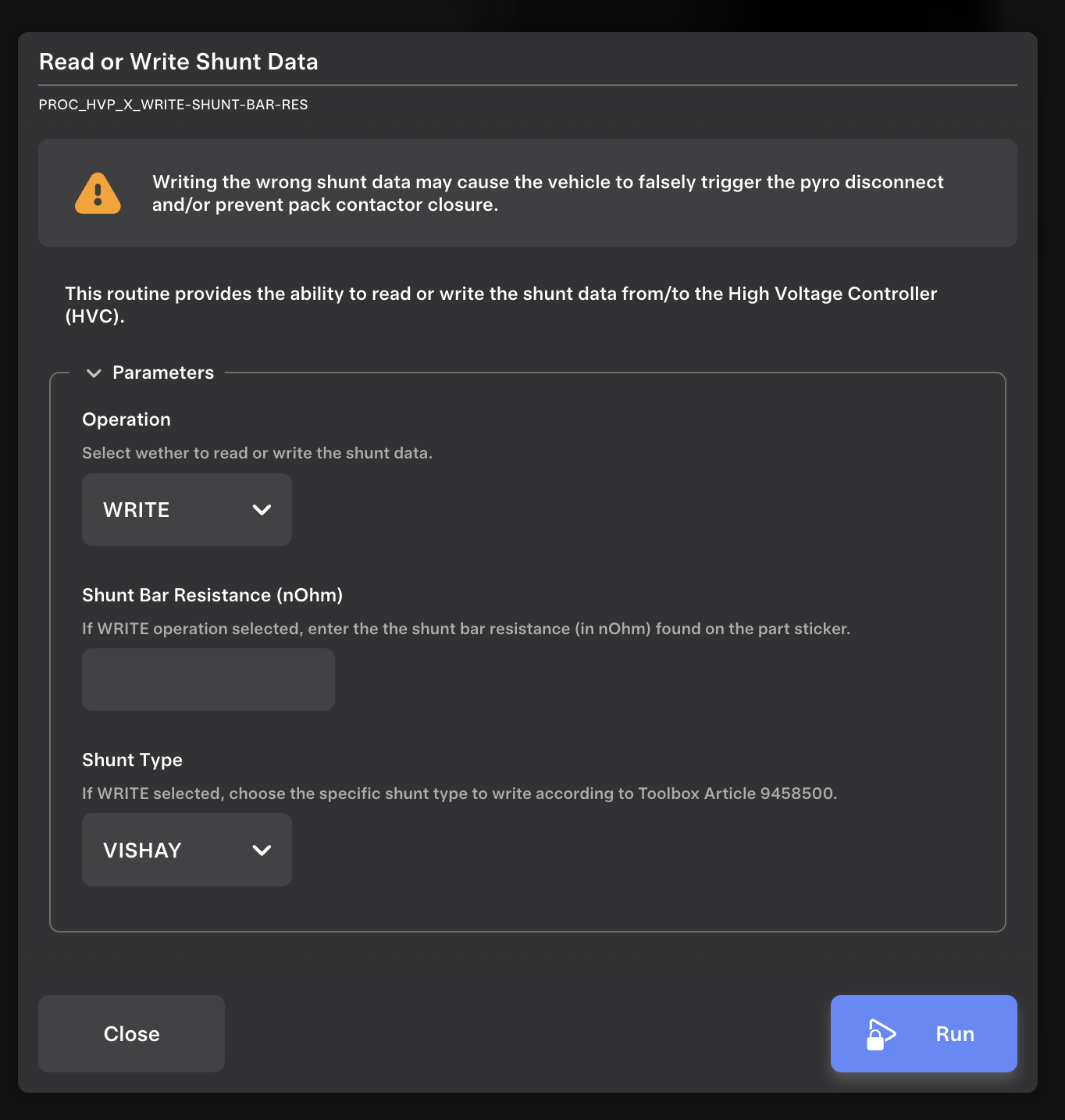

  17. 选择 Actions/Autodiag 选项卡,在搜索字段中输入“shunt ohm”,点击 HVP write shunt ohm,然后点击 Run Network
  18. 在打开的窗口中,点击 “Submit” 上方的线,输入第2步中的 5 位数分流器电阻值,点击Submit,然后等待例行程序成功完成。
    Informational PurposesAn informational icon, calling your attention
    如果例程失败,请从第 16 步开始重新操作。
  19. 断开笔记本电脑与车辆的连接。
