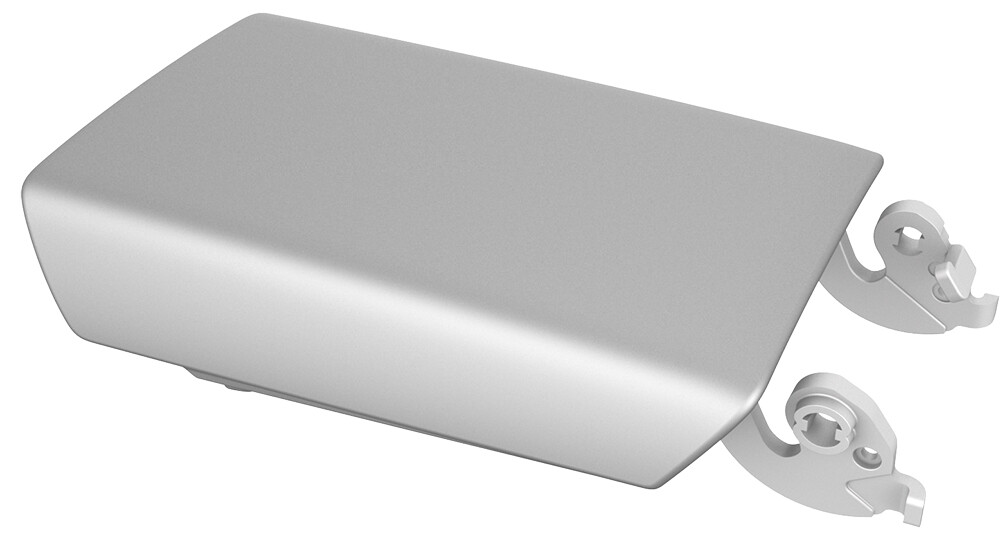

扶手 - 中控台（拆卸和更换）

校正代码 15192502 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 扶手 - 中控台（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将扶手铰链销的护盖固定到中控台的螺钉
1.6 Nm (1.2 lbs-ft)
  • 梅花 T15 套筒
 重复使用

拆卸

  1. 按需清理和固定扶手上的客户物品。
  2. 降下全部车窗，然后前移前排左侧和右侧座椅。
  3. 拆下中控台通风口面板。请参阅 盖板总成 - 后通风口 - 中控台（拆卸和更换）。

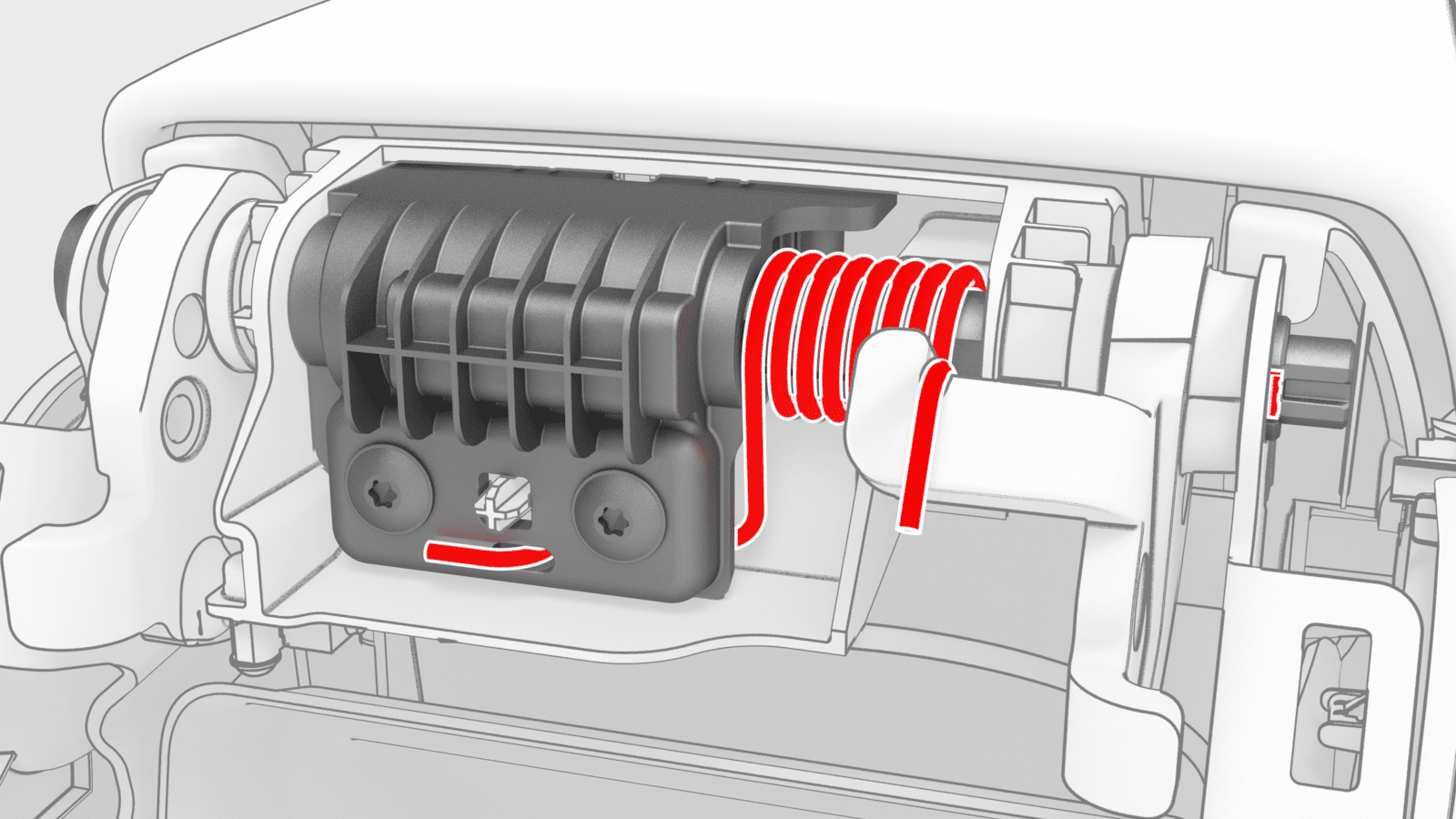

  4. 打开扶手，然后使用一字螺丝刀从挂钩上撬下弹簧。

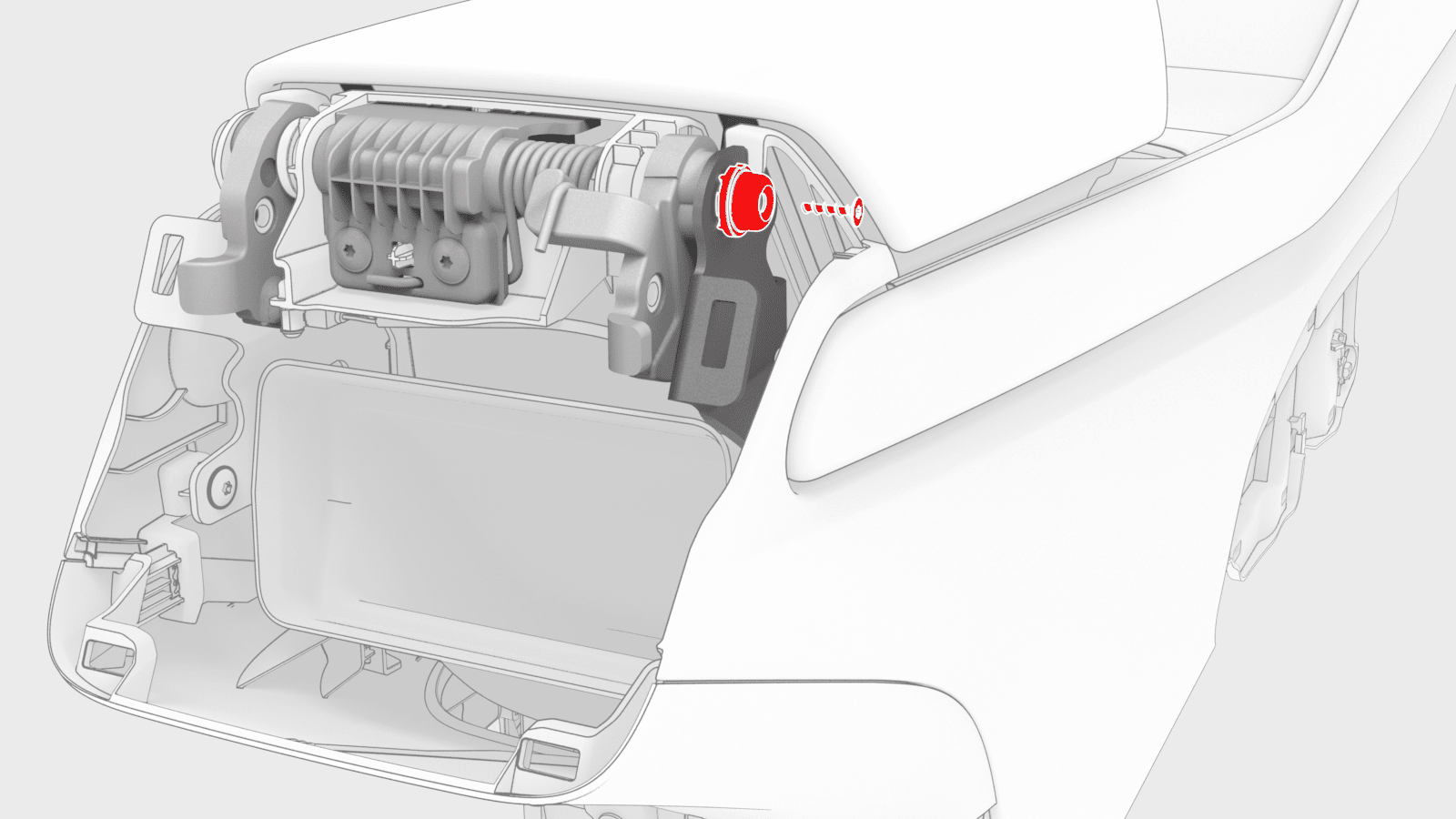

  5. 拆下将扶手铰链销帽固定到中控台的螺钉，然后取下销帽。
    1.6 Nm (1.2 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T15 套筒

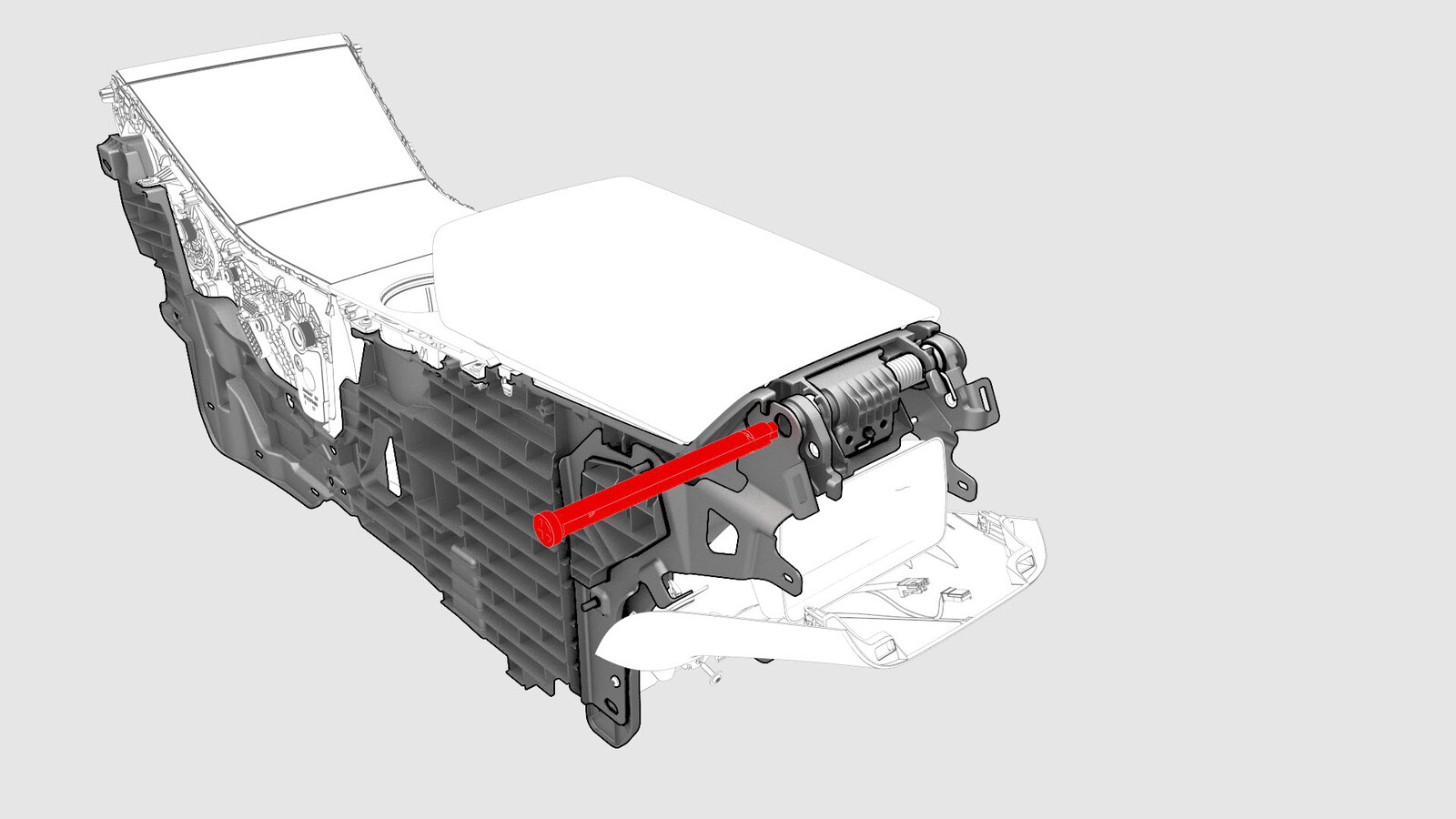

  6. 闭合扶手，然后使用锤子和销敲击 左侧，从中控台上拆下扶手铰链销。
    注
    执行操作时，扶手必须处于闭合状态。
  7. 抬高扶手，从中控台上拆下。

安装

安装程序与拆卸程序相反，以下各项除外：

  • 安装扶手前，确保紧固扶手时，扶手处于开启状态。
  • 将扶手铰链销的卡槽与扶手枢轴孔对齐。
