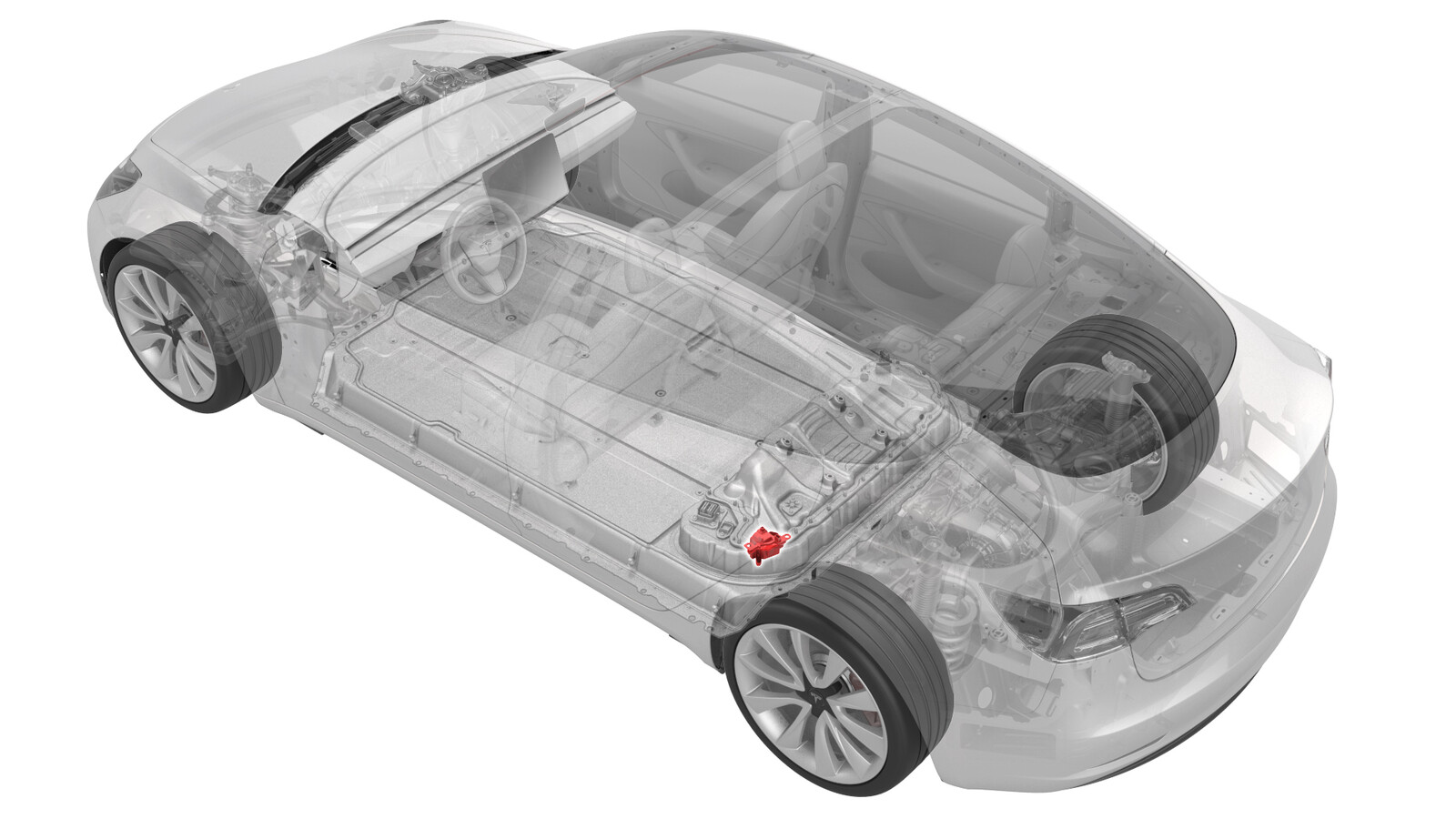

触点开关 - 负极 - 高压电池（拆卸和更换）

校正代码 16302002 1.38 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1057602-00-A Ratchet, 1/4" Sq Dr, HV Insulated
  • 1057603-00-A Ext Bar, Wobble, 1/4" Dr, HV Insulated
  • 1057607-00-A Magnet, Flexible, HV Insulated, 18"
  • 1133768-00-A Socket, 1/4" Dr, Deep,10 mm,Thin Wall, Insul
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

  • 2023 年 7 月 6 日：在“安装”部分的第 7 步中添加了一个视频。

拆卸

  1. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。

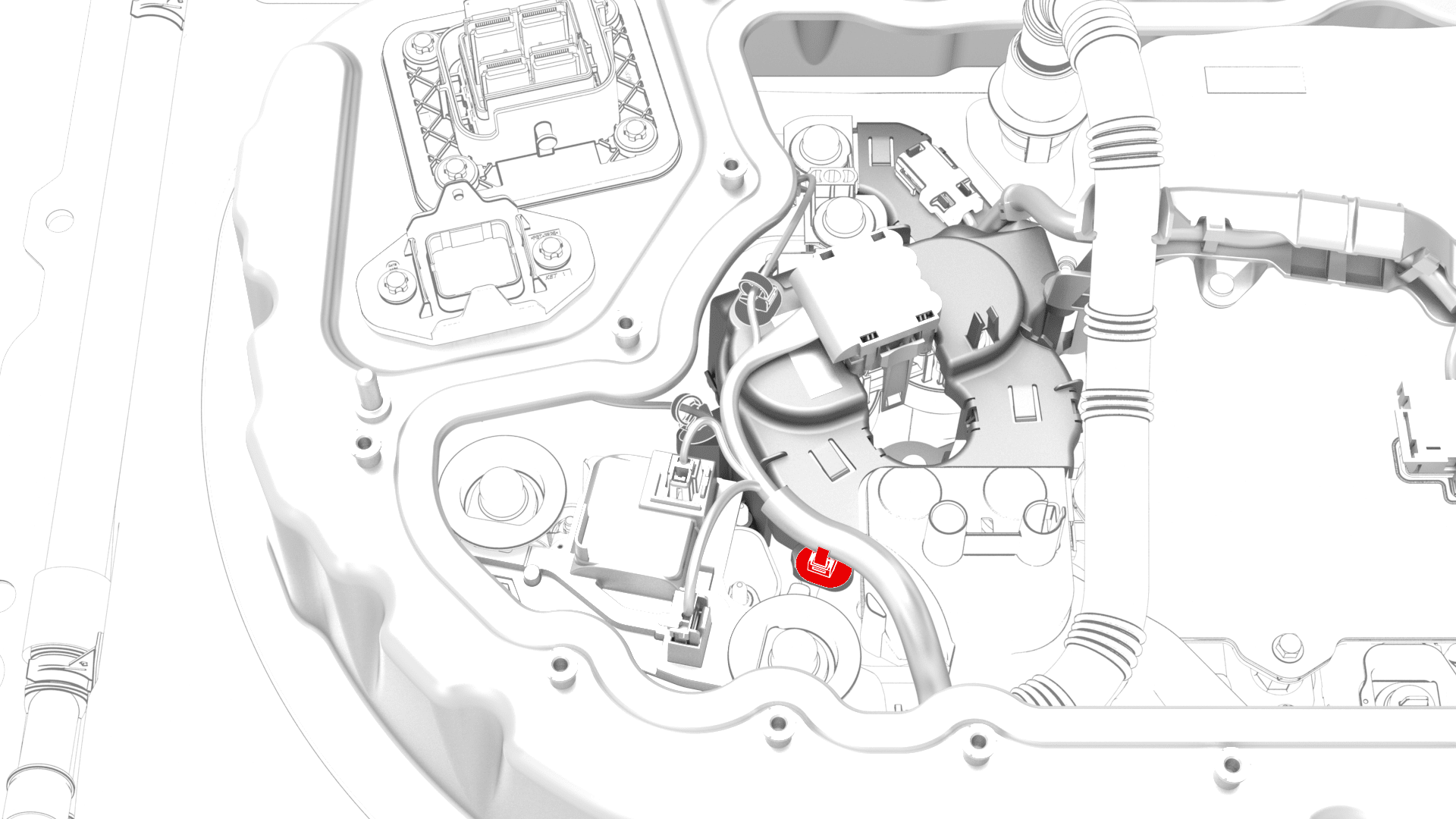

  2. 拆卸将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。

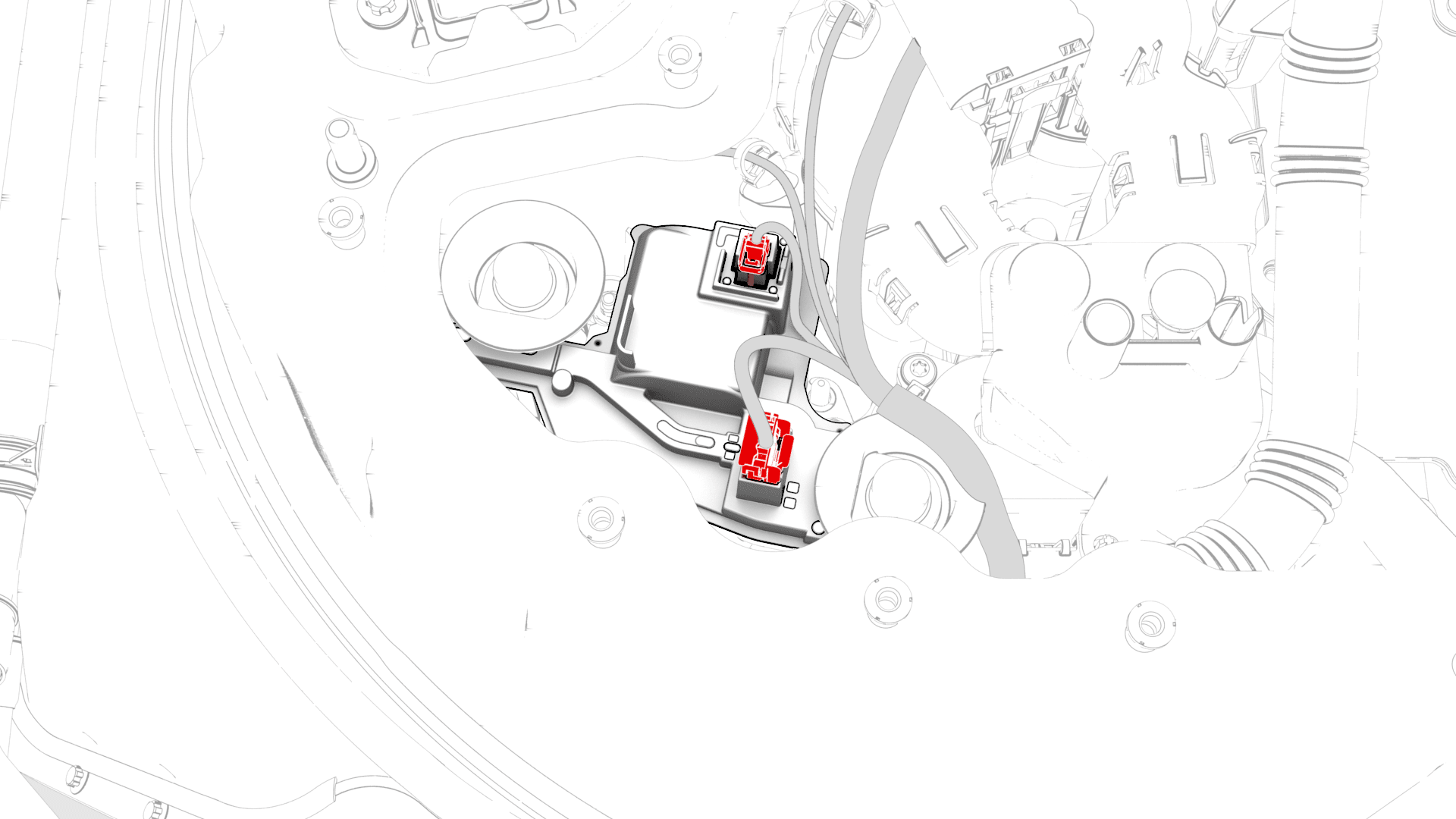

  3. 断开电气线束与高压电池负极触点开关连接器的连接。
  4. 将绝缘体端盖从高压电池负极触点开关上拆下。

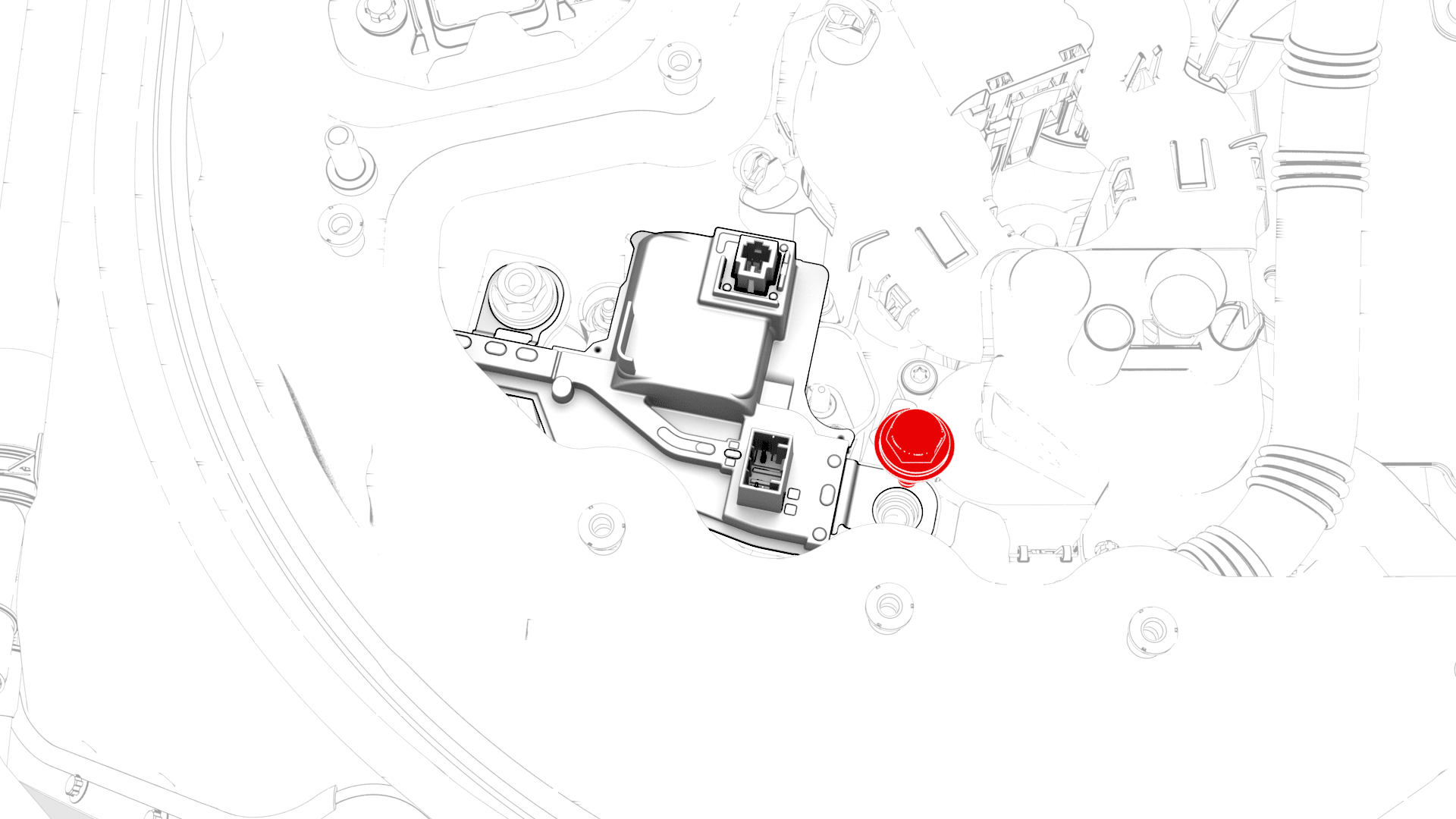

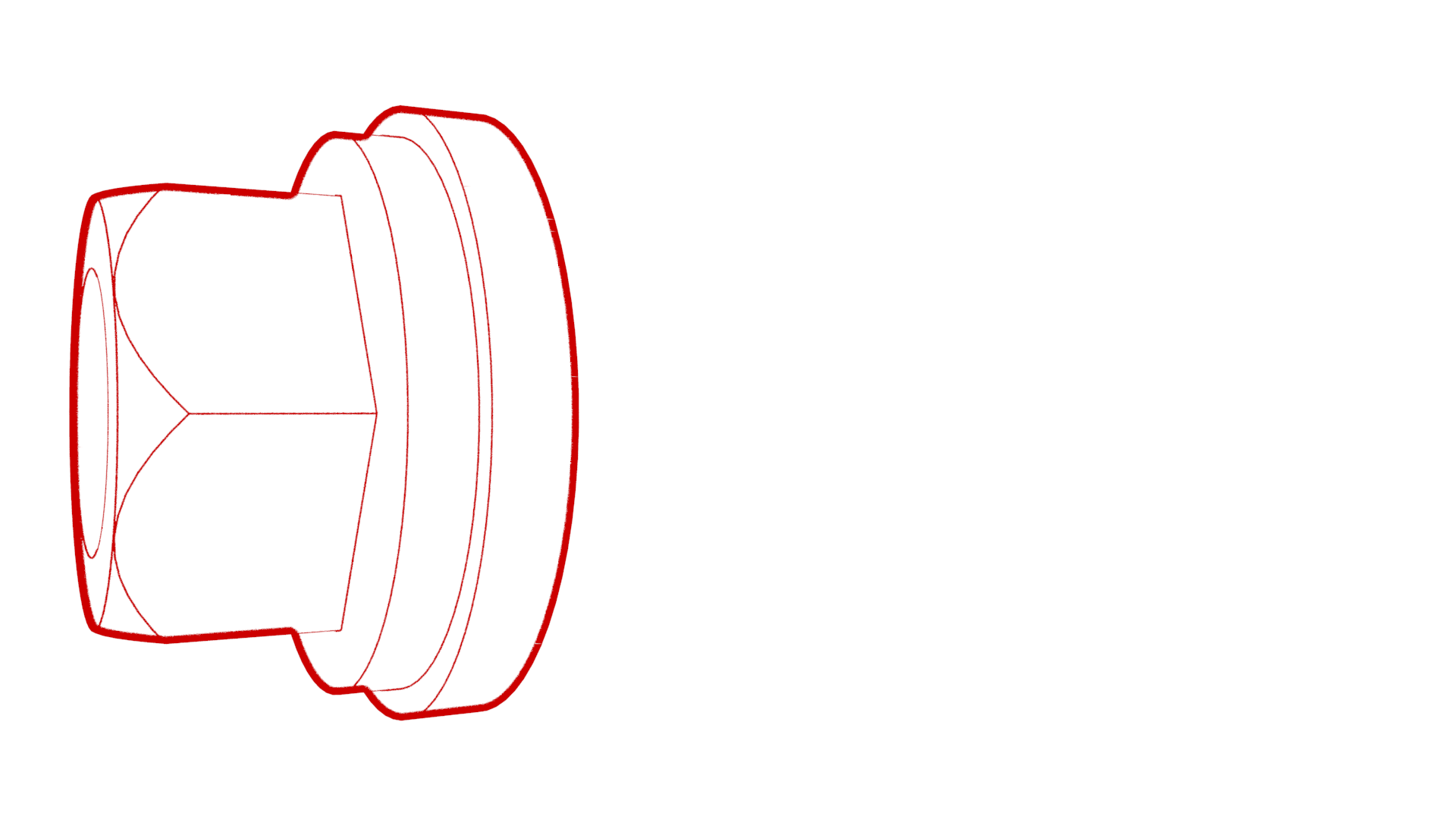

  5. 拆卸并弃用将高压电池负极触点开关固定到负极母排的螺栓。

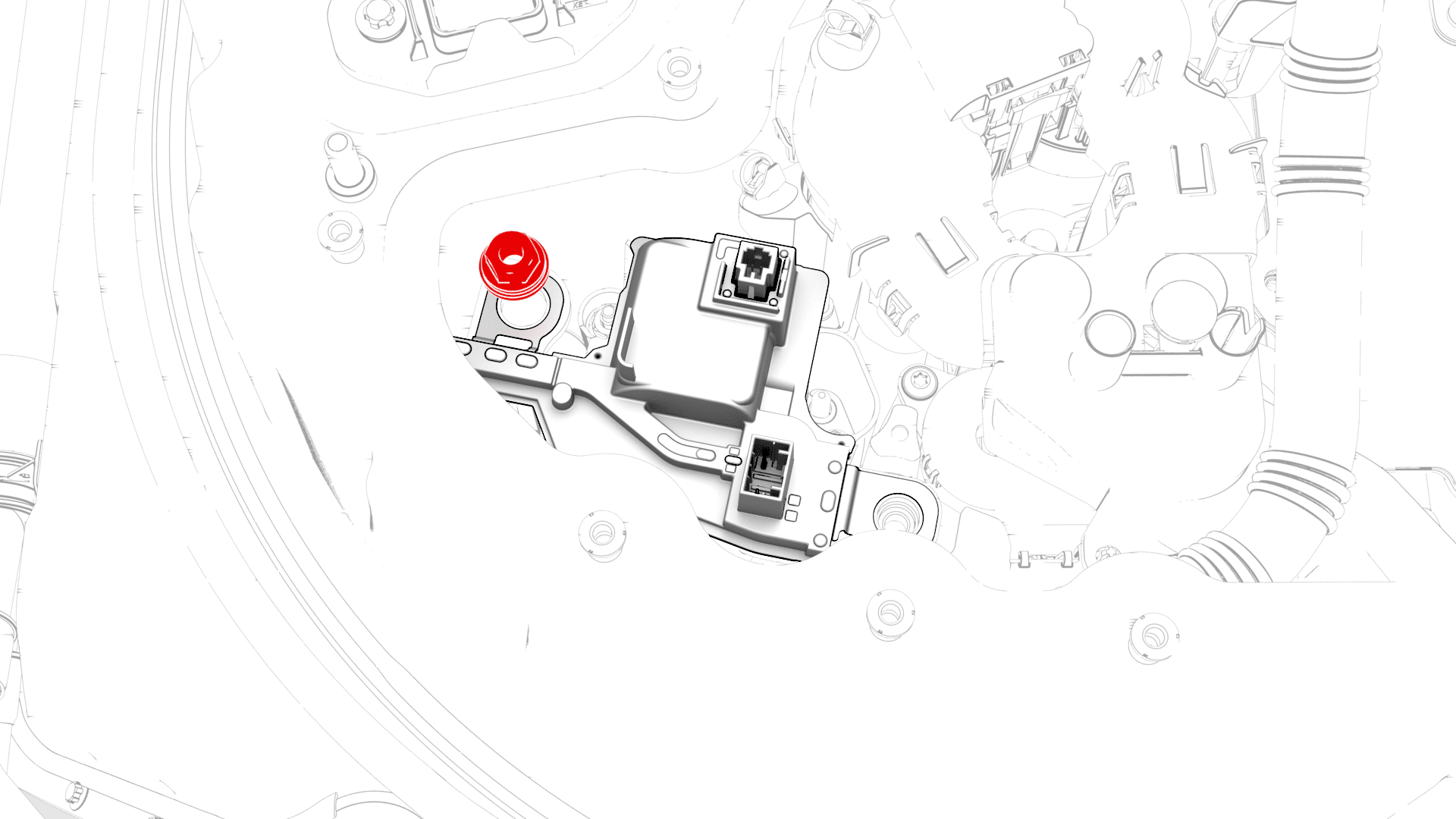

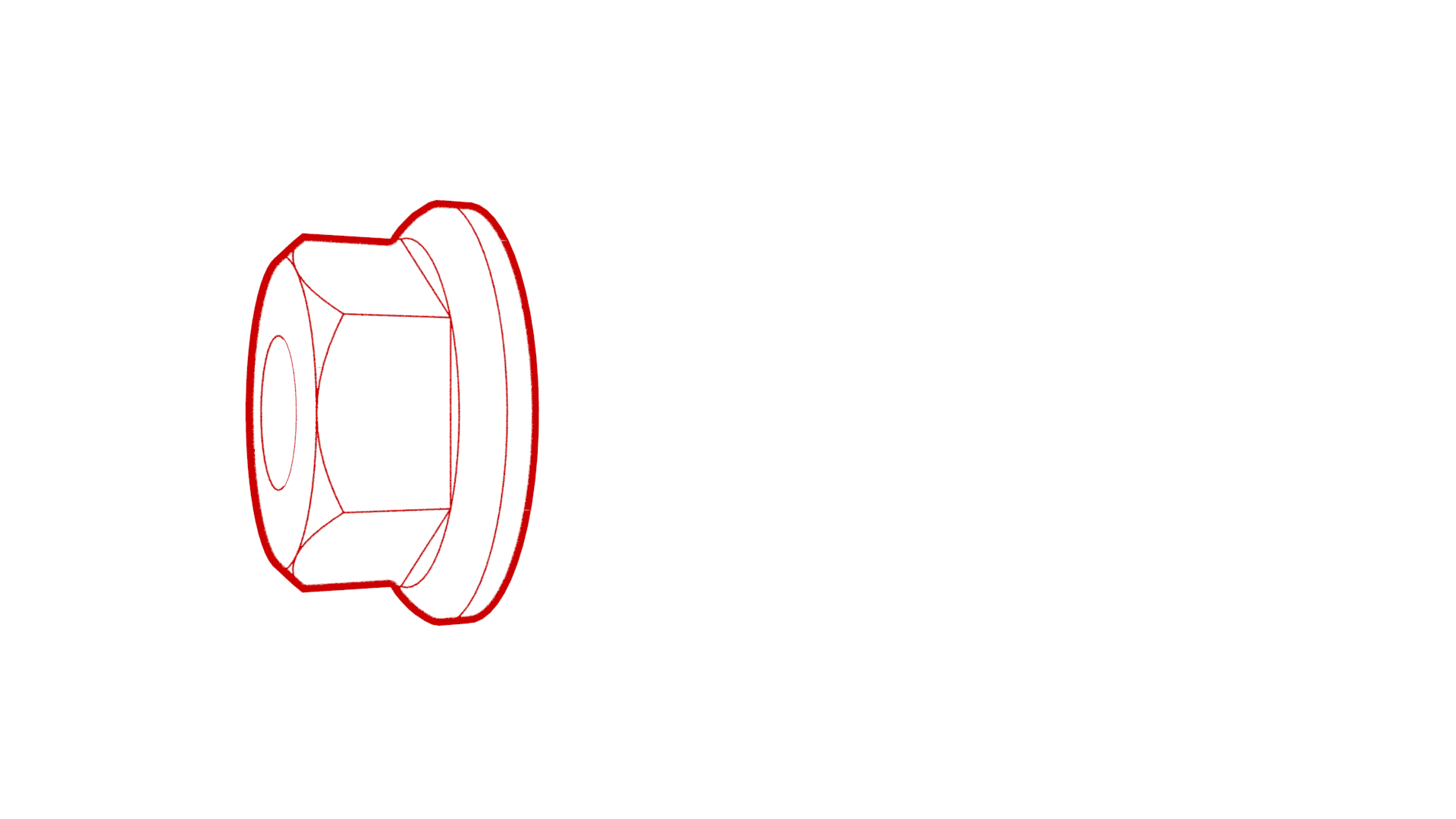

  6. 拆卸并弃用将高压电池负极触点开关固定到电池端子的螺母。

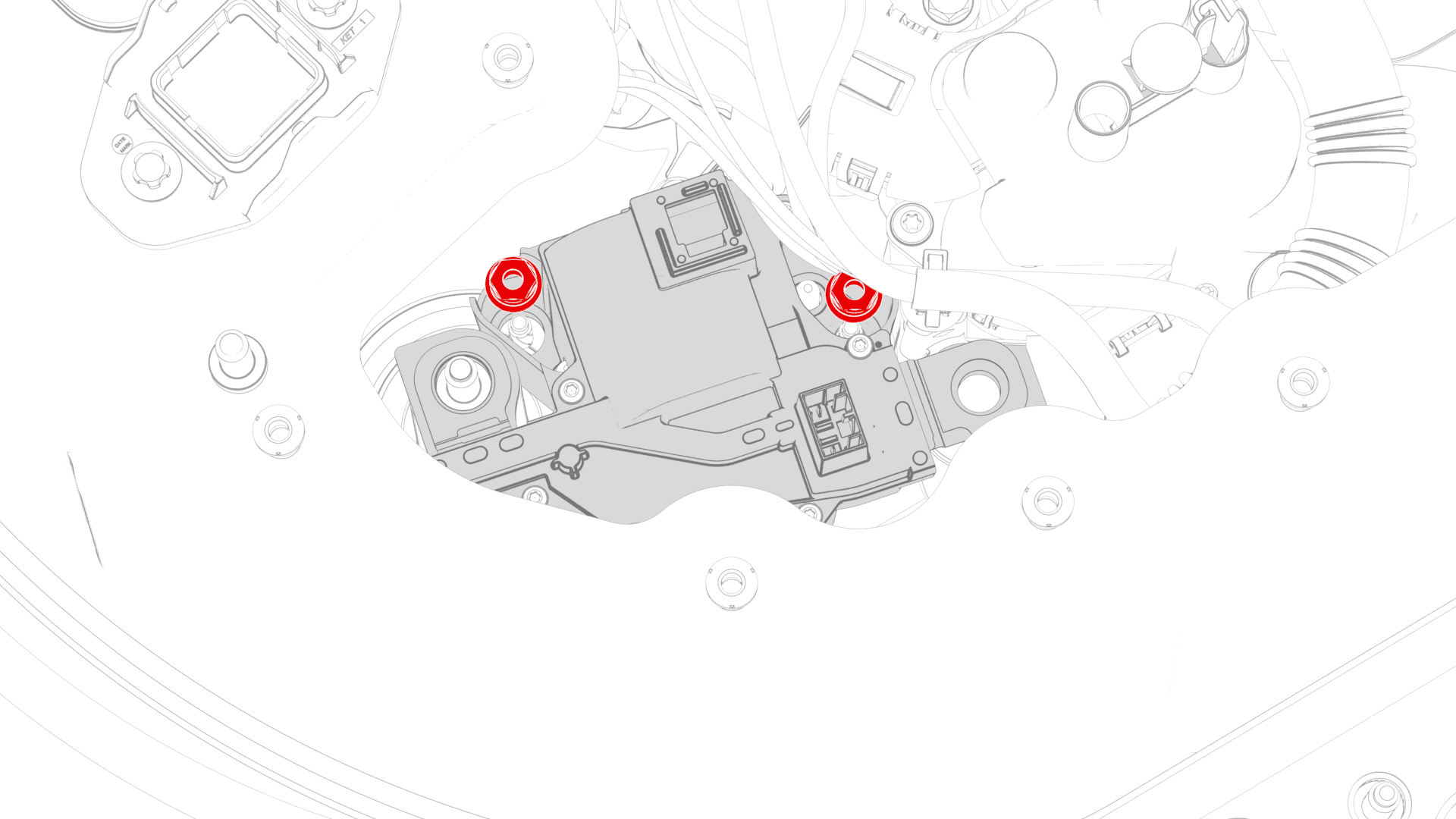

  7. 拆卸将高压电池负极触点开关固定到高压电池仓的螺母（2 个或 3 个），然后将触点开关从高压电池仓上拆下。
    提示
    如果触点开关配有 3 个螺母，其中一个螺母会被高压电池仓的唇口部分遮住。为轻松拆下此螺母，请务必使用本程序中列出的专用工具，并借助磁性嵌件将绝缘套筒放置到螺母上。请观看以下演示视频，了解如何操作此螺母。

安装

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
  2. 使用异丙醇 (IPA) 湿巾清洁高压电池端子、负极母排以及高压电池负极触点开关的高压接合面。
  3. 将高压电池负极触点开关安装到高压电池仓中，然后安装将触点开关固定到高压电池仓的螺母（2 个或 3 个）。
    8 Nm (5.9 lbs-ft)
  4. 安装新螺母，将高压电池负极触点开关固定到高压电池端子上，紧固后，使用油性记号笔标记该螺母。
    9 Nm (6.6 lbs-ft)
  5. 使用 Hioki 电阻计测量高压电池负极触点开关和高压电池端子之间高压接头的电阻。
    注
    最大可接受电阻值为 0.110 毫欧（110 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
    图 1. 一般测量 - 实际的母排和紧固件可能有所不同

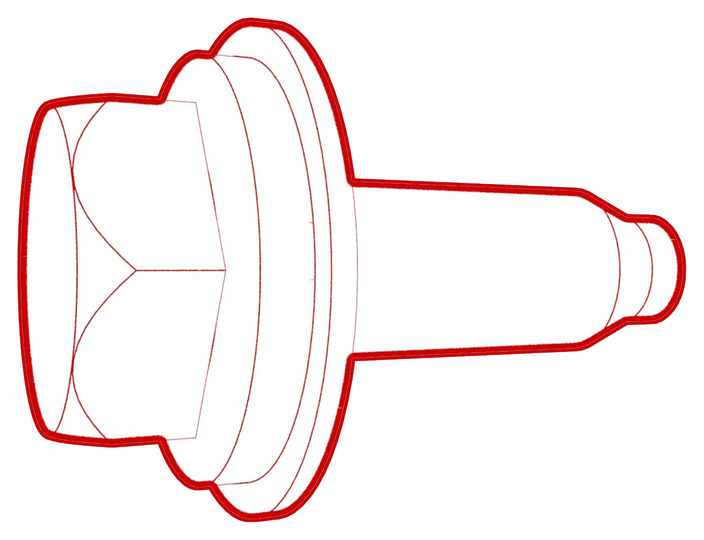

  6. 安装新螺栓，将高压电池负极触点开关固定到负极母排上，紧固后，使用油性记号笔标记该螺栓。
    1. 将螺栓预先拧至 15 Nm。
    2. 将螺栓回拧 180 度。
    3. 重新紧固至 5 Nm。
    4. 再紧固 60 度。
    5. 用油性记号笔标记螺栓。
  7. 使用 Hioki 电阻计测量高压电池负极触点开关与负极母排之间高压接头的电阻。
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
    图 2. 一般测量 - 实际的母排和紧固件可能有所不同
  8. 将绝缘体端盖安装到高压电池负极触点开关上。
  9. 将电气线束连接到高压电池负极触点开关连接器。
  10. 安装将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。
  11. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
