遮阳板 - 车载电脑 (Info-Ryzen)(拆卸和更换)

校正代码 21151022 1.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 打开所有四个车门
    Informational PurposesAn informational icon, calling your attention
    如果车辆正在断电,请锁闭后车门以防意外关闭

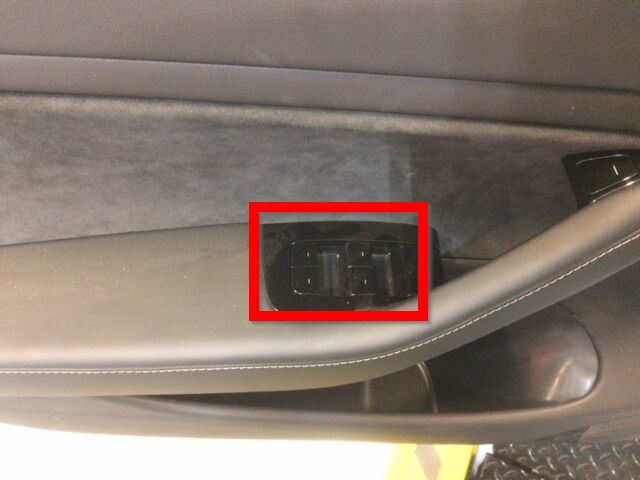

  2. 降下所有四个车窗

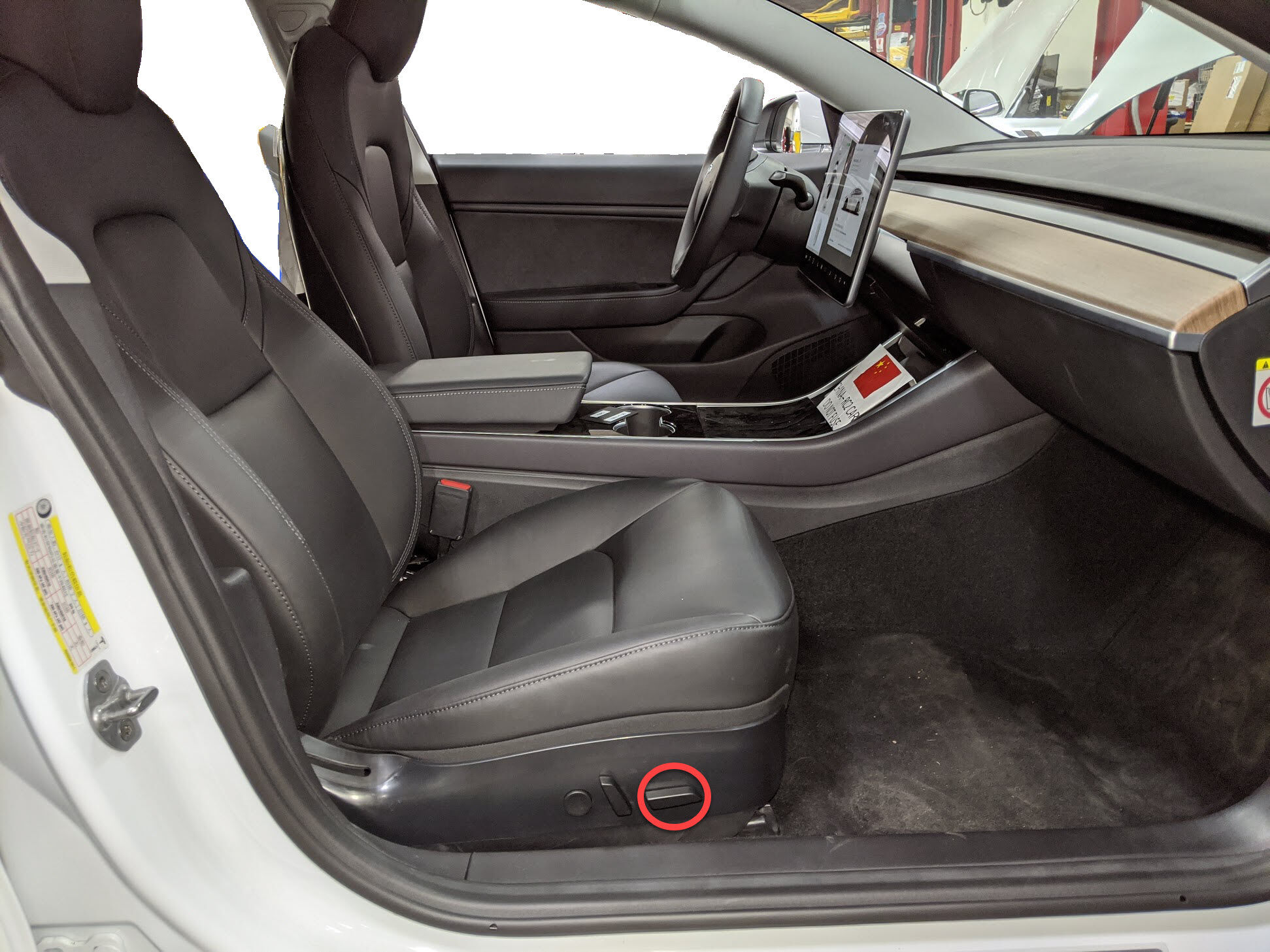

  3. 将右前座椅向后移动

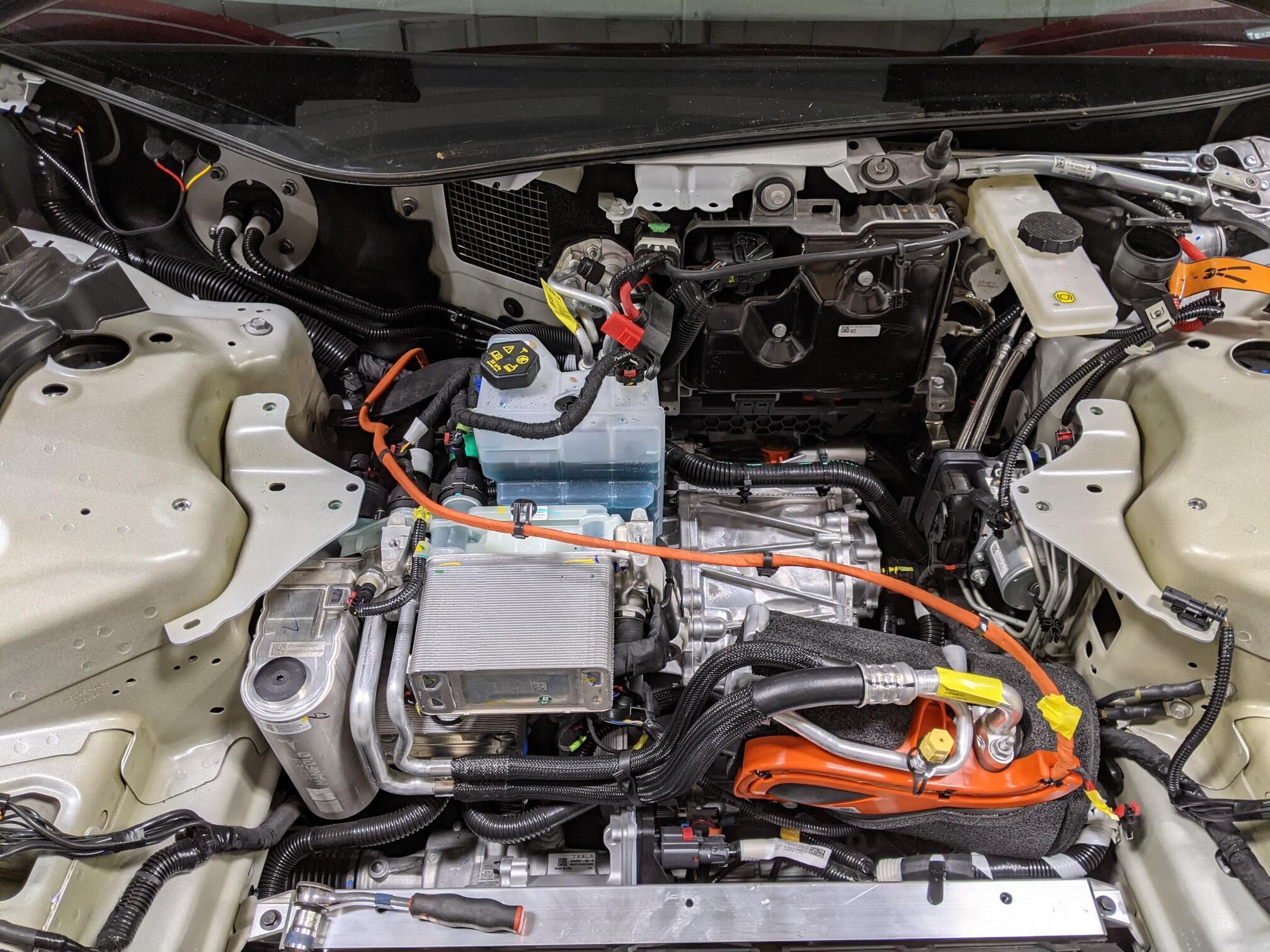

  4. 打开前备箱盖

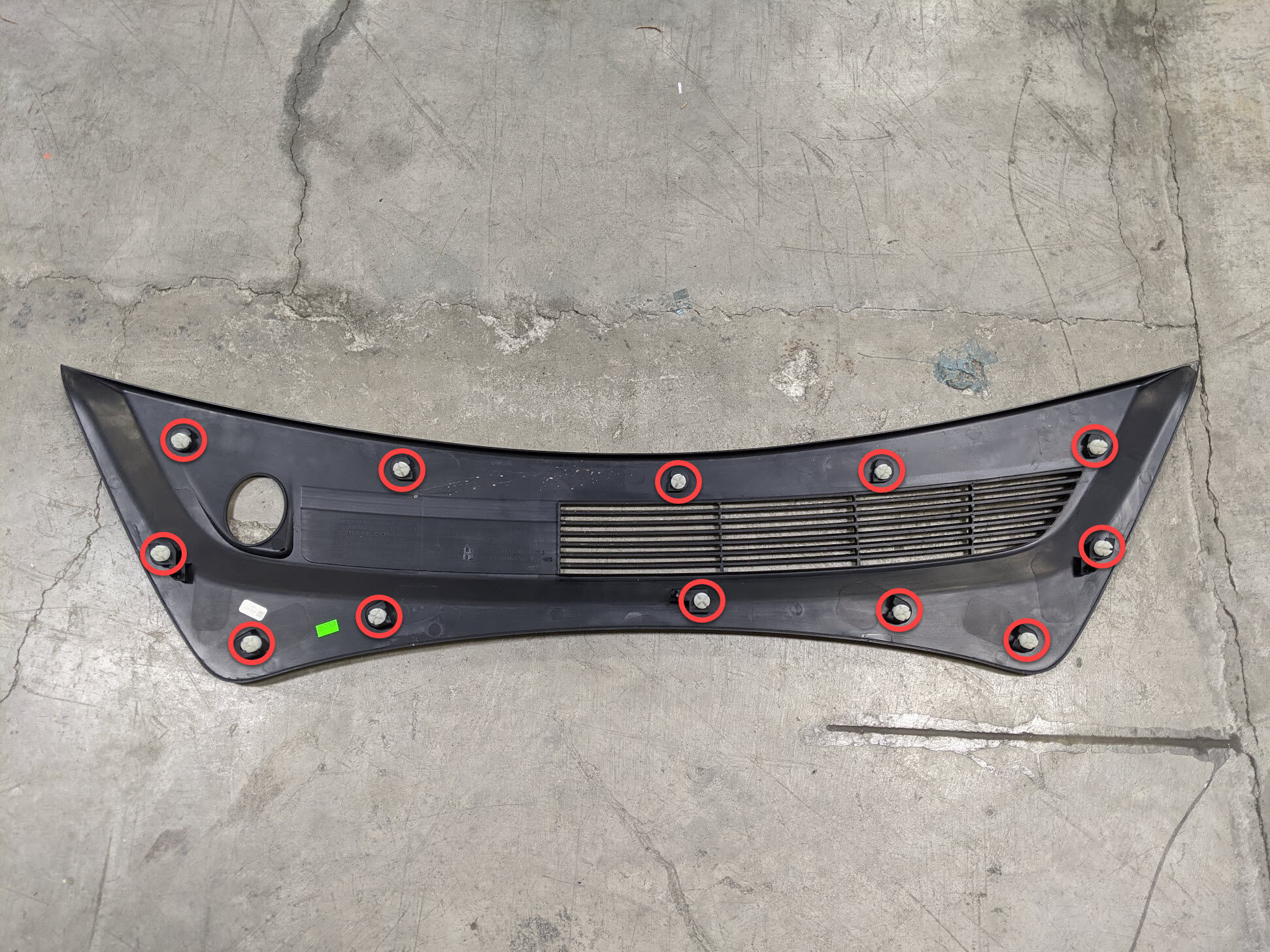

  5. 拆卸后挡板
    Informational PurposesAn informational icon, calling your attention
    12 个卡子,只能将后挡板可见面朝上存放

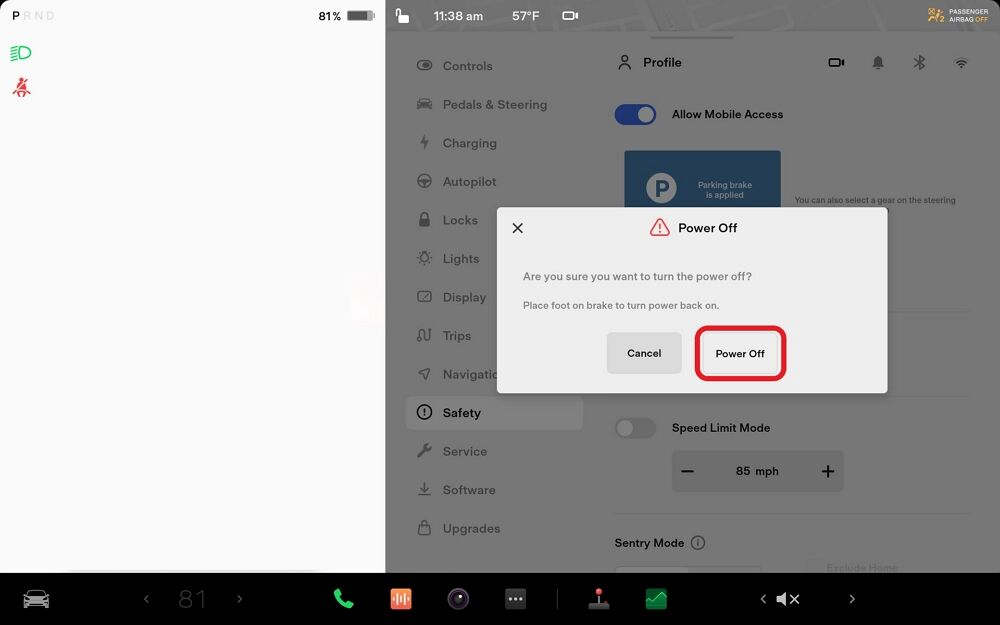

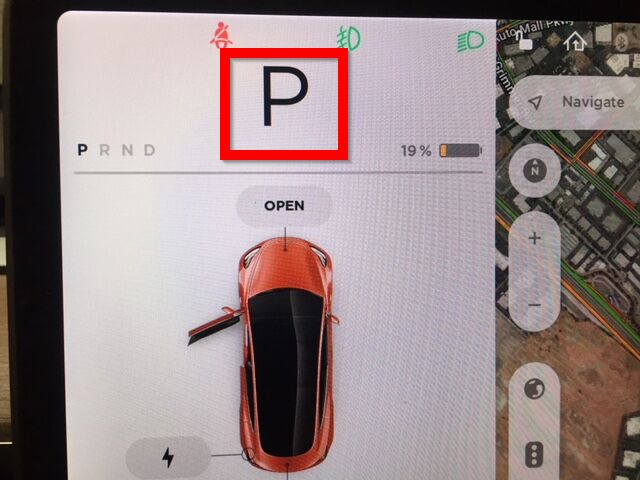

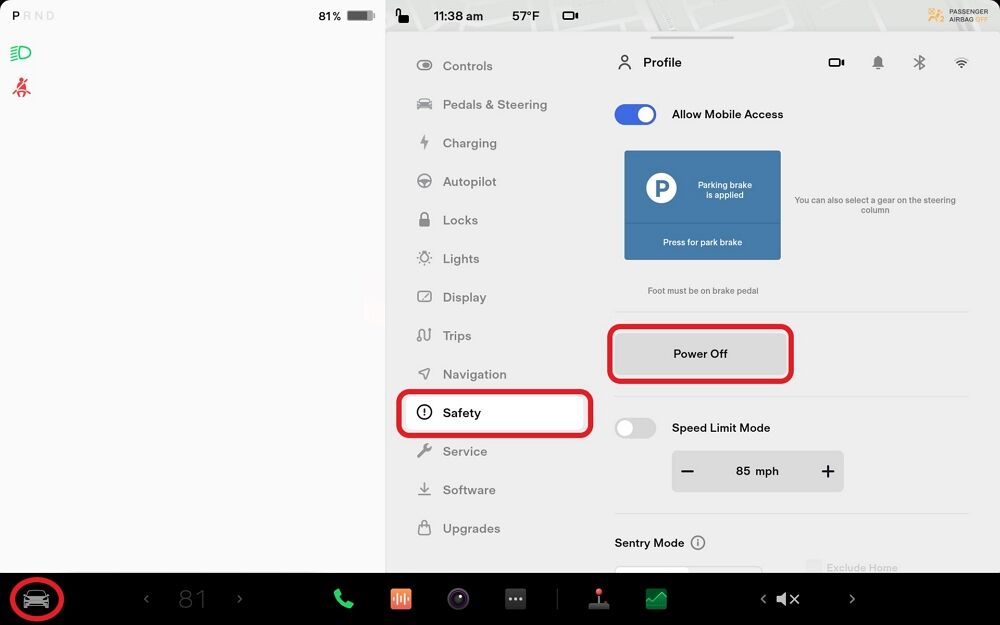

  6. 在中央显示器上关闭车辆电源
    Informational PurposesAn informational icon, calling your attention
    通过“控制 > 安全&保障 > 车辆电源 > 关闭电源”,在警告对话框中确认关闭电源

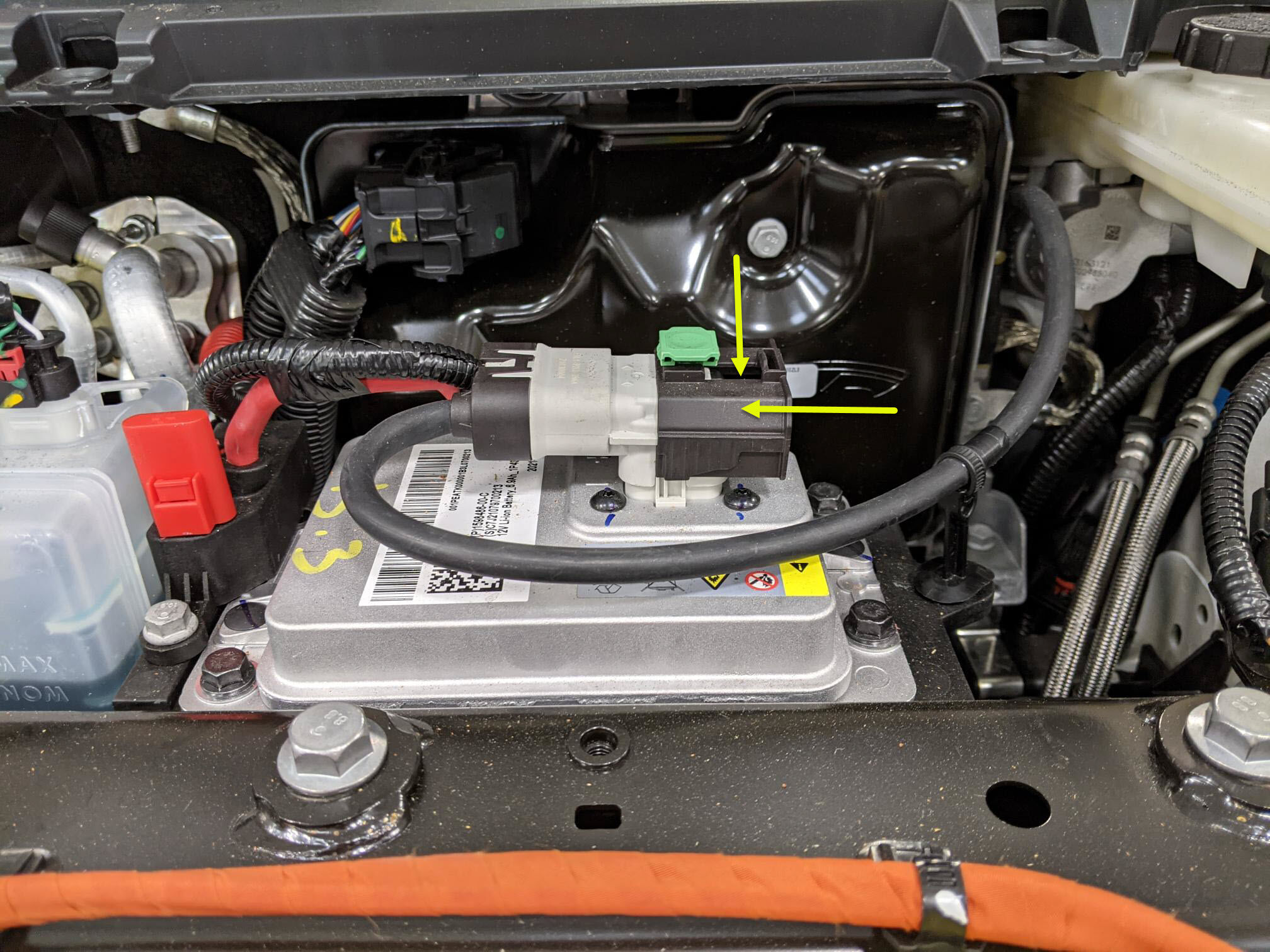

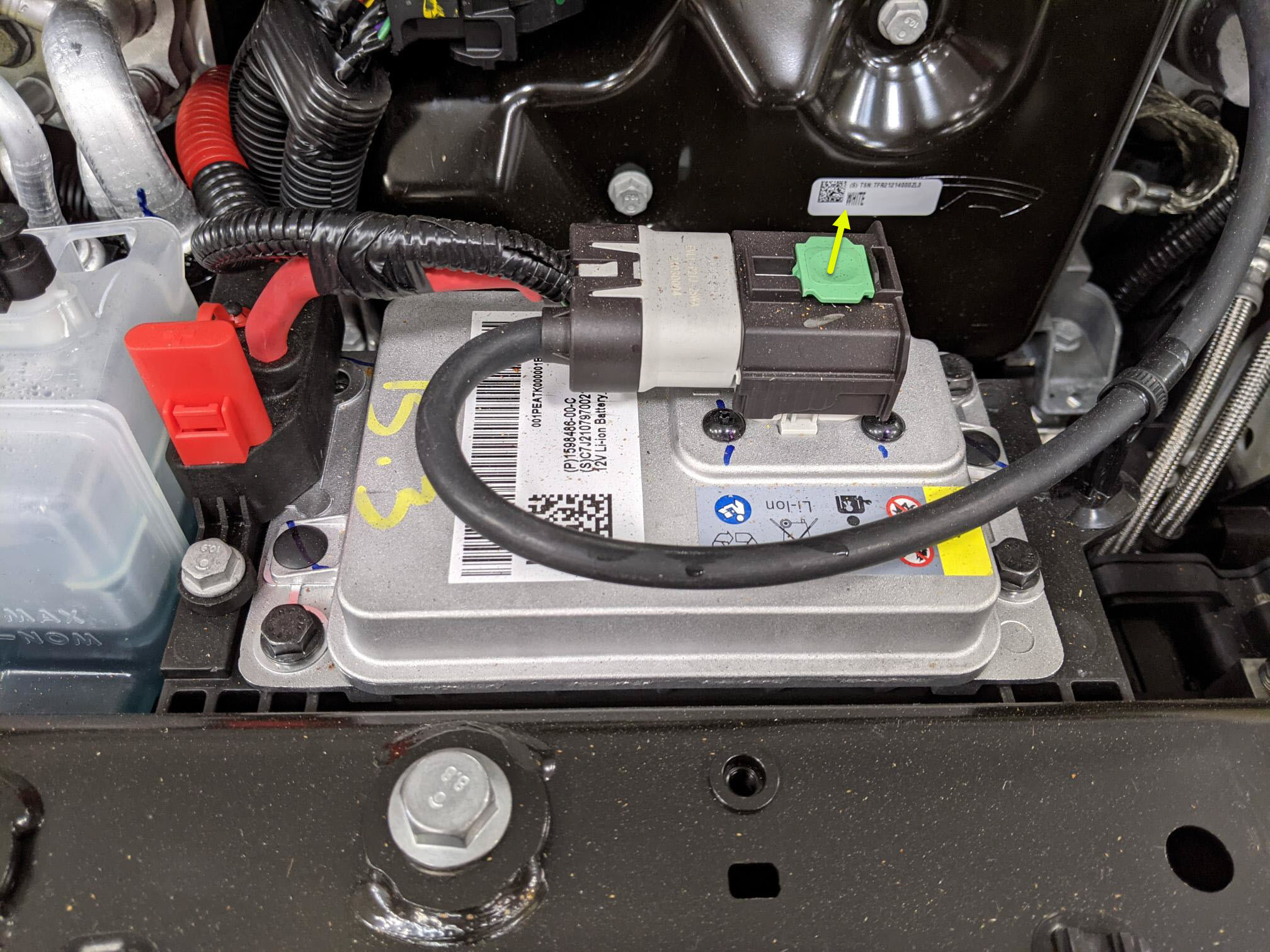

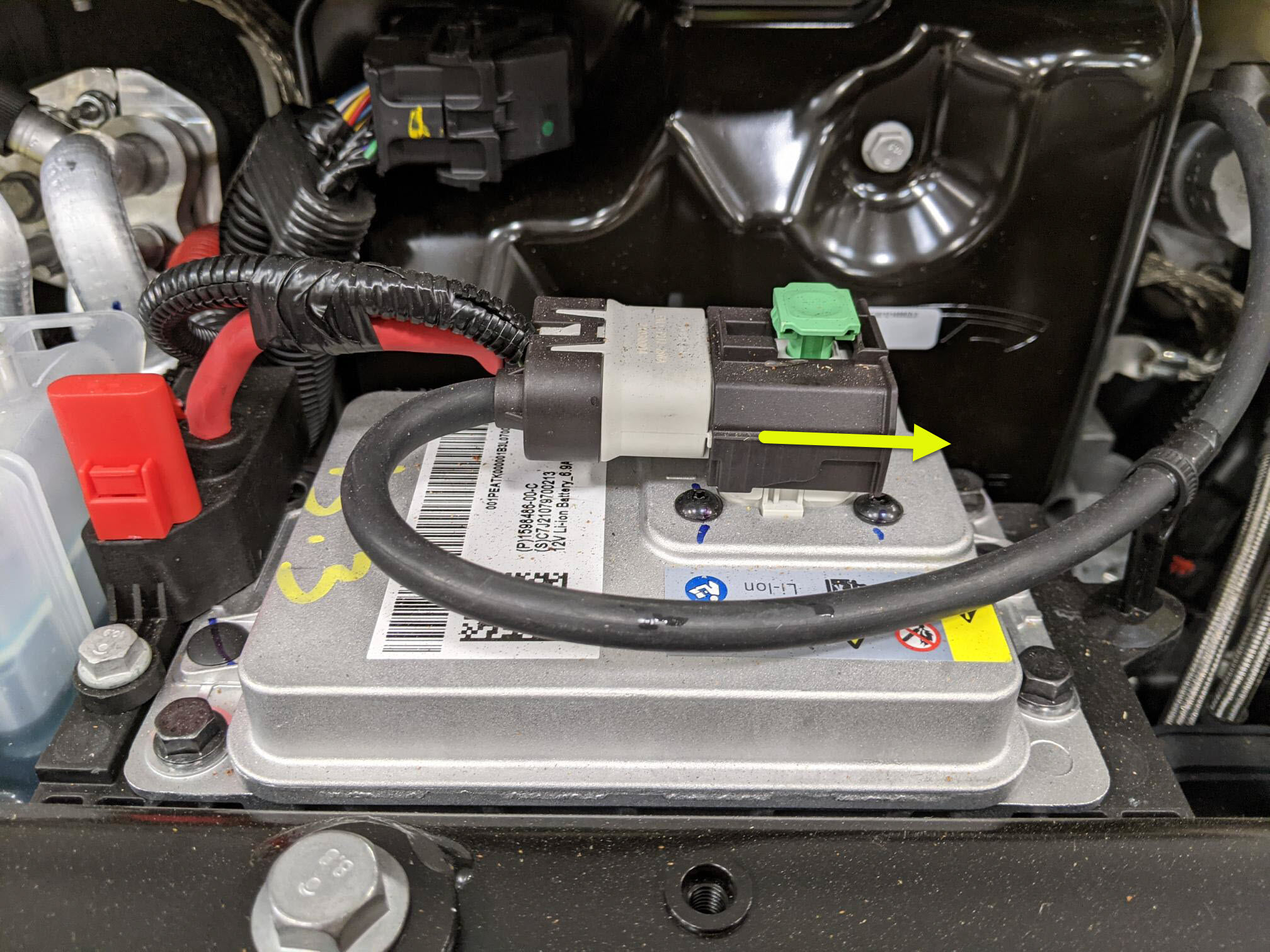

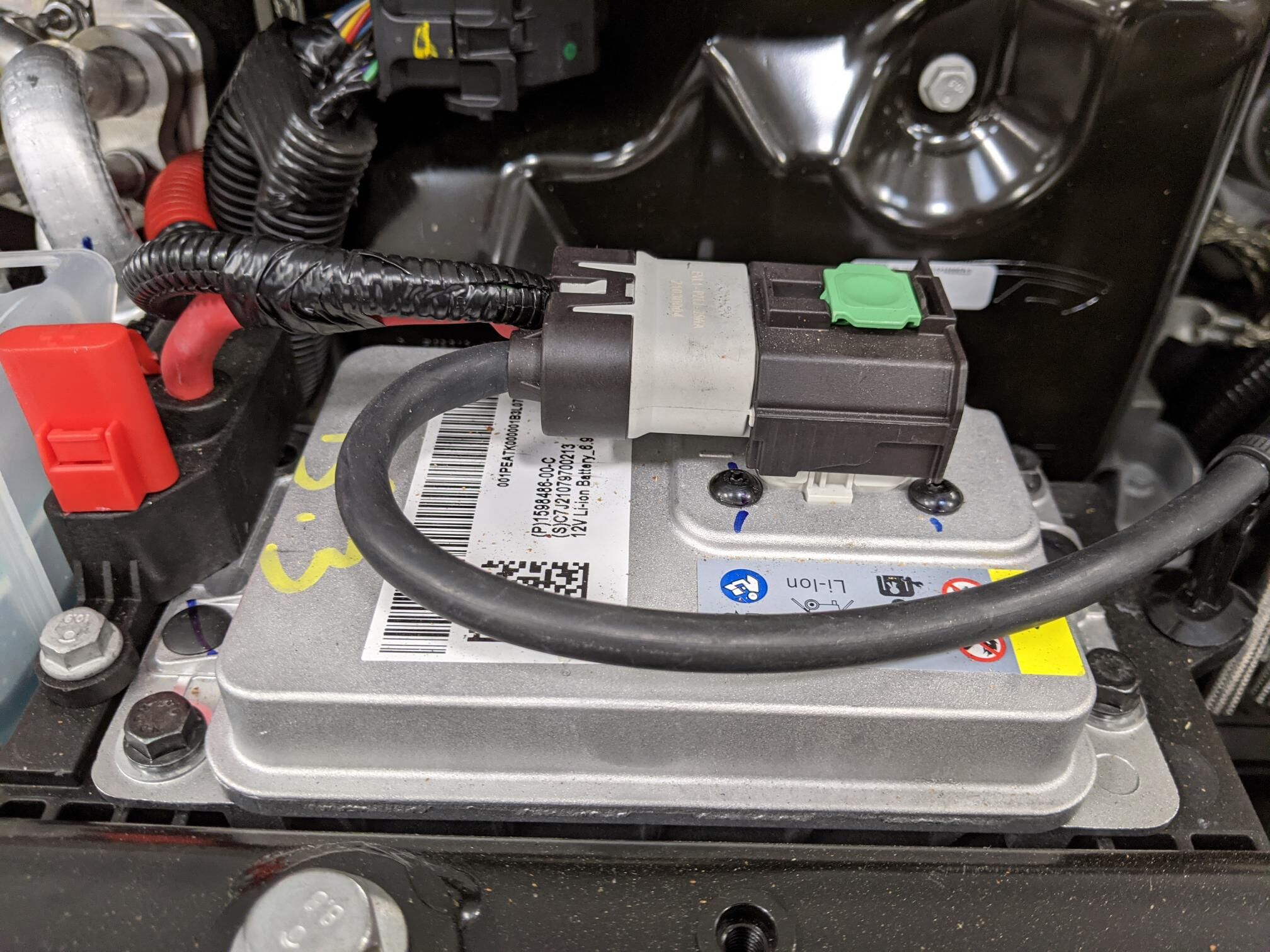

  7. 断开低压电池连接
    Informational PurposesAn informational icon, calling your attention
    2 个连接器;提起并松开绿色锁片,向外拉动黑色连接器锁以断开连接

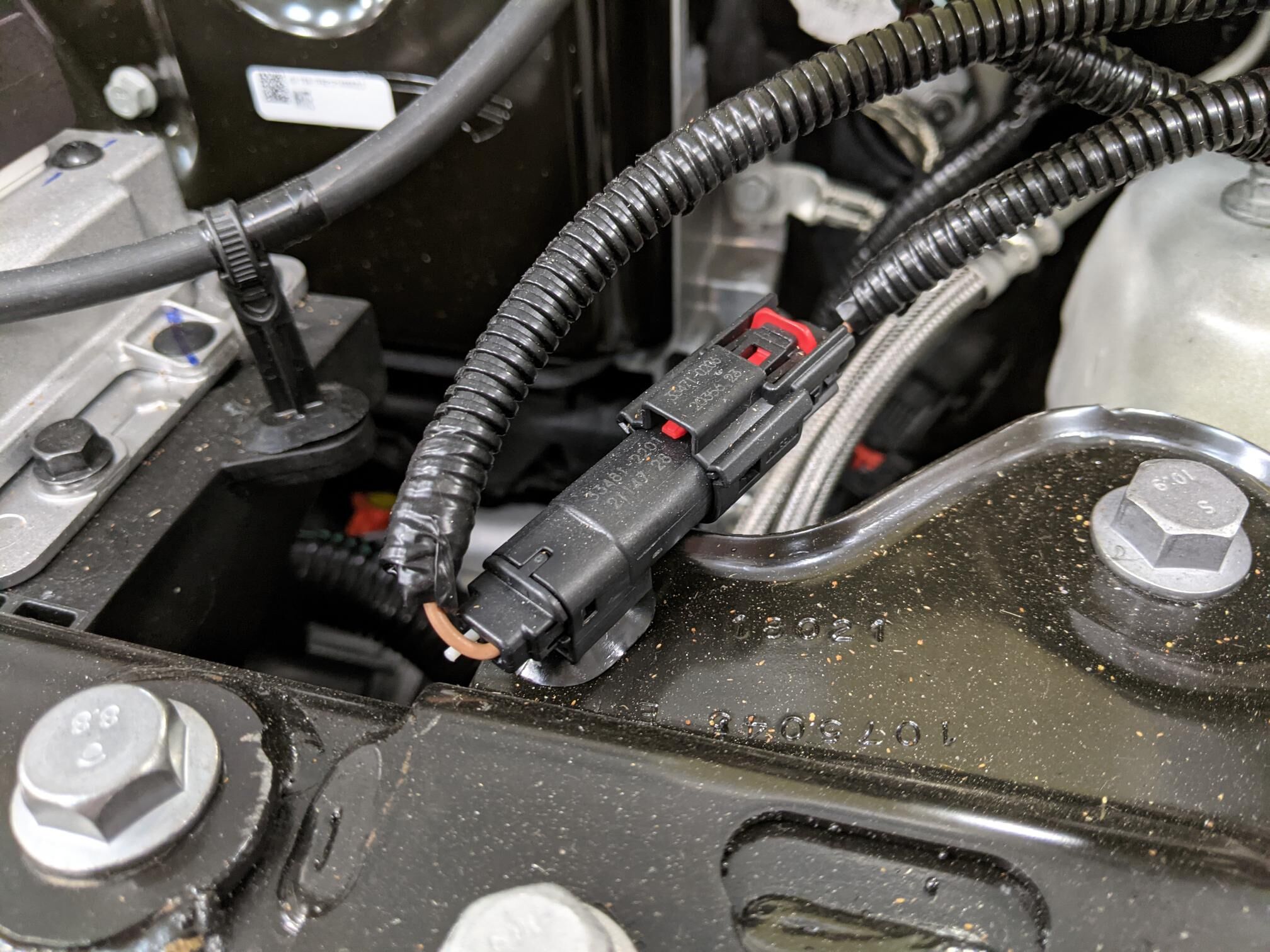

  8. 断开服务断路开关

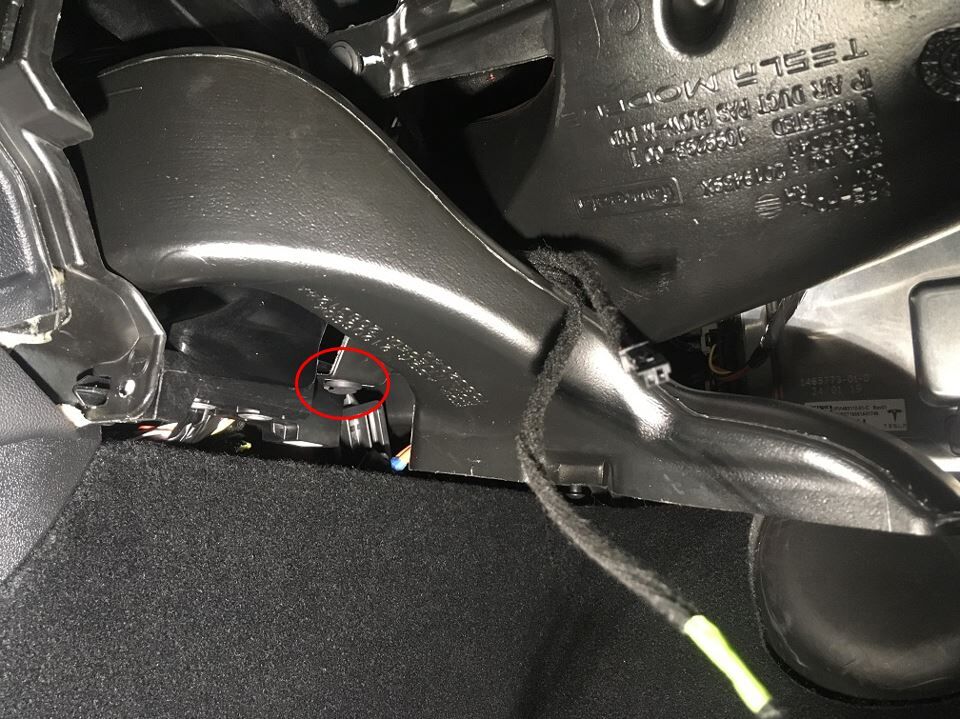

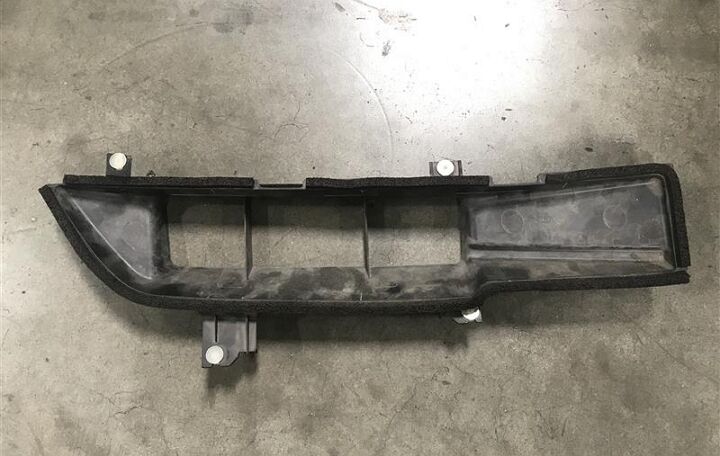

    Informational PurposesAn informational icon, calling your attention
    1 个连接器;松开锁片

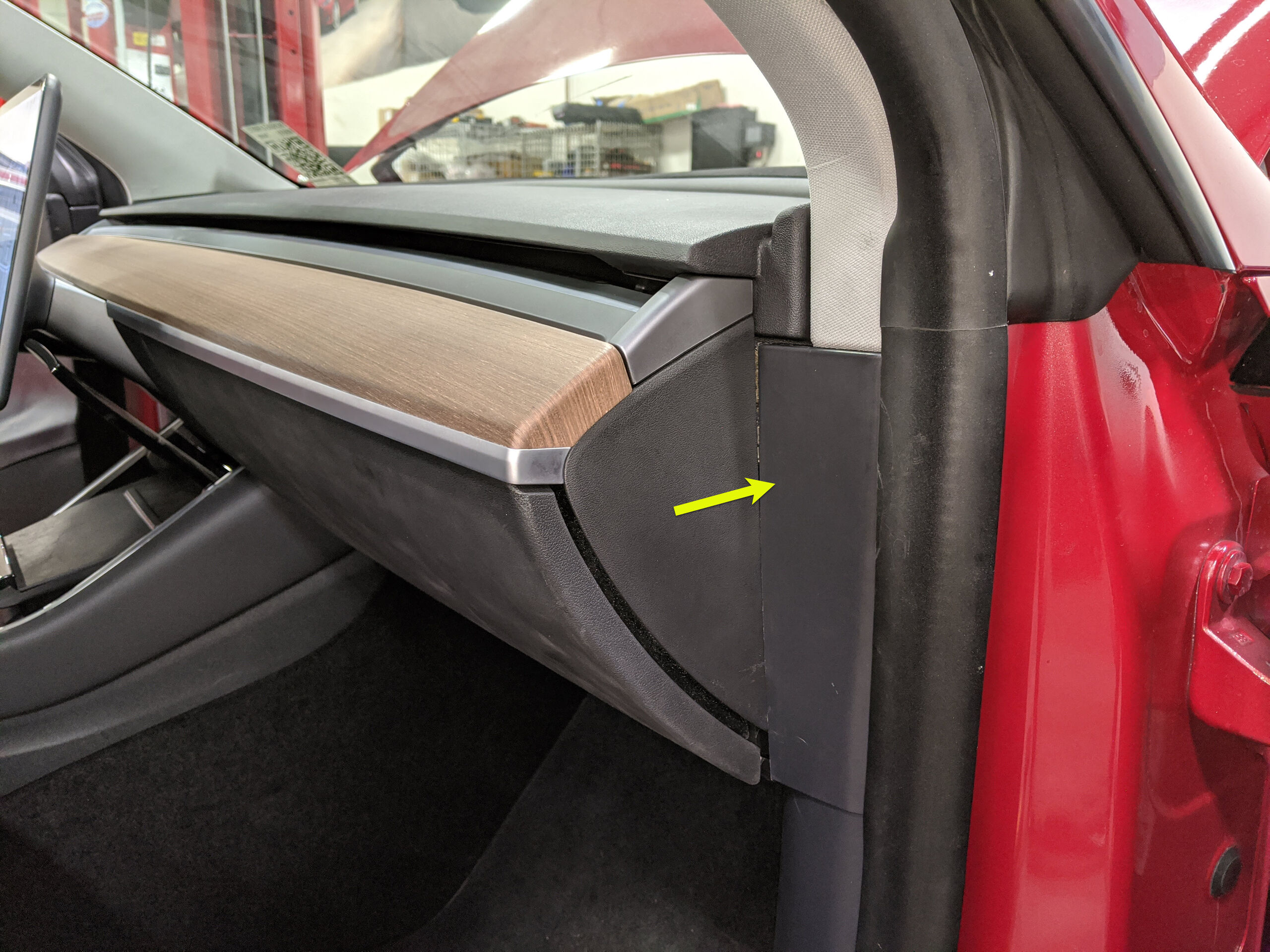

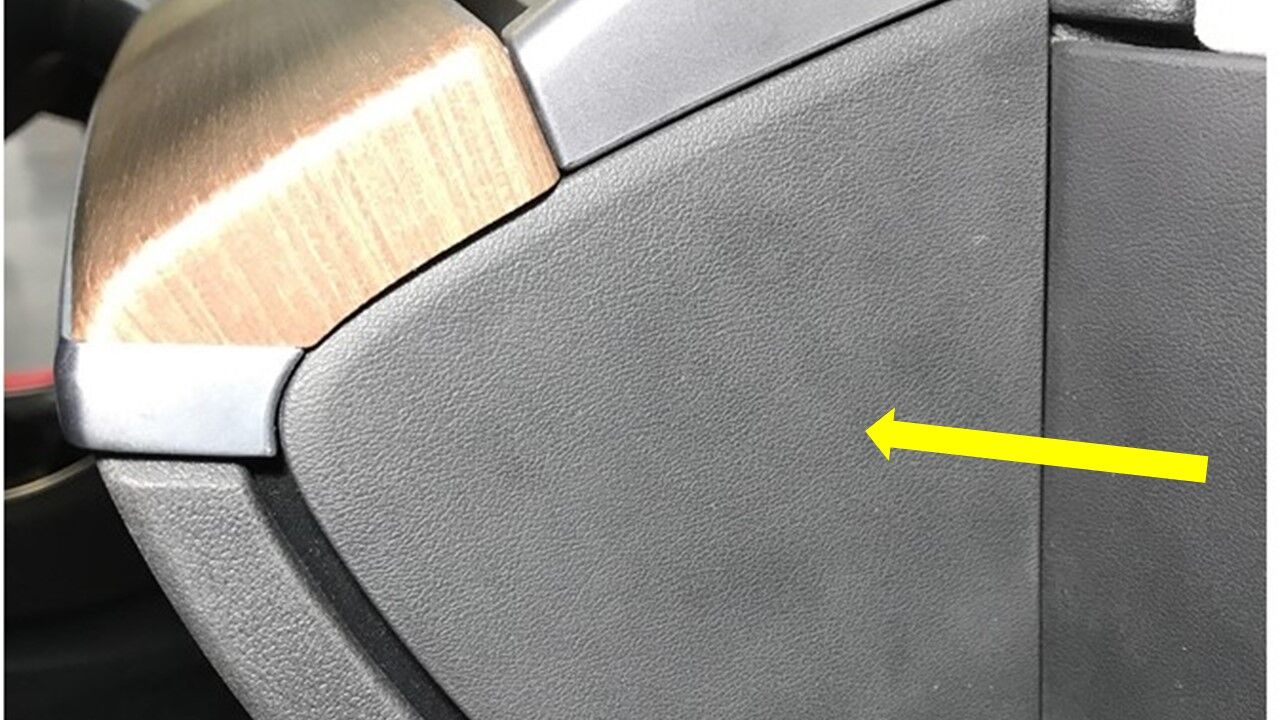

  9. 拆卸仪表板右侧端盖
    Informational PurposesAn informational icon, calling your attention
    3 个卡子

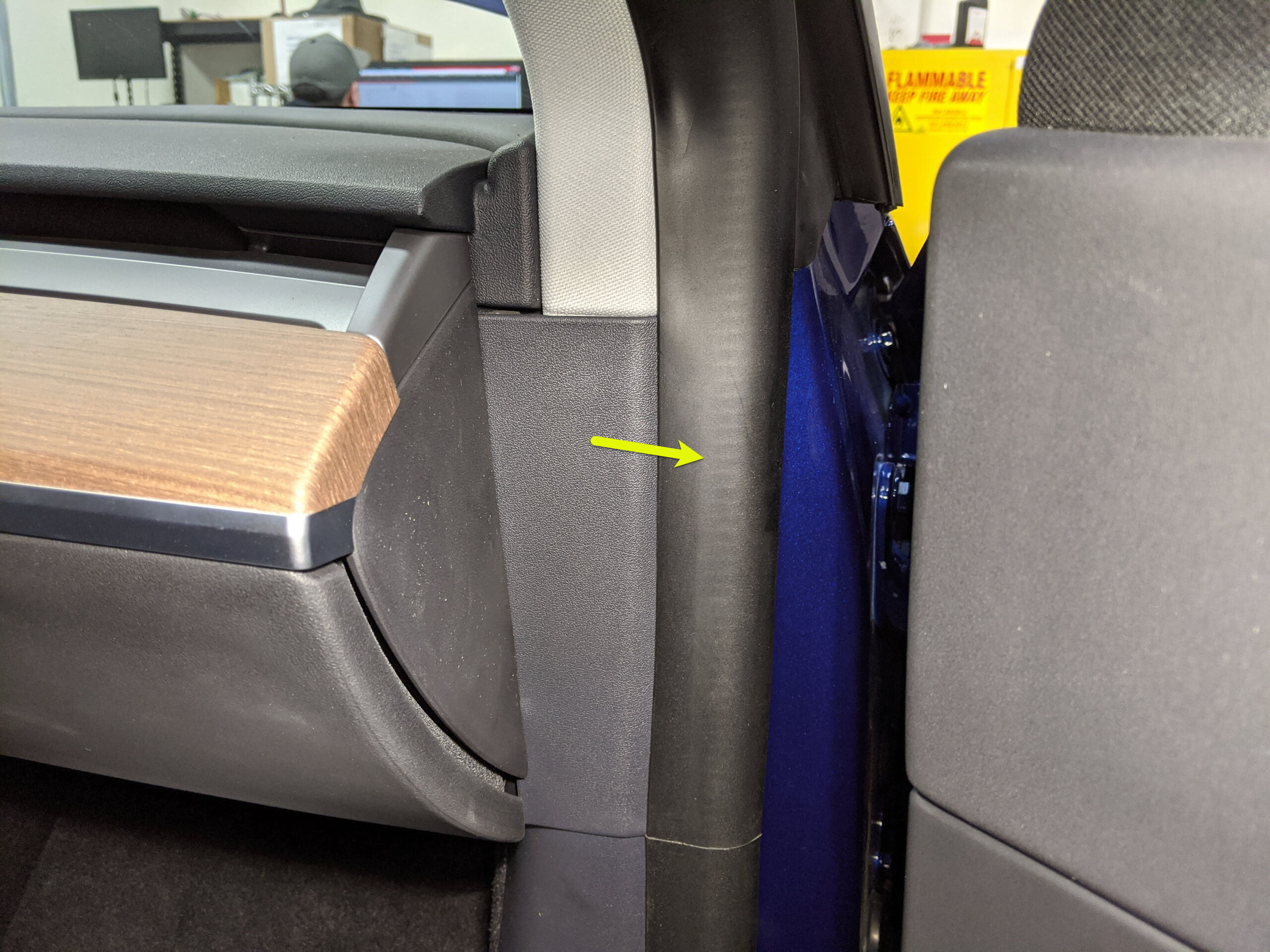

  10. 拆卸右侧 A 柱中部总成
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,1 个锁片;松开上部卡子,然后向上拉动 A 柱中部以将其拆下

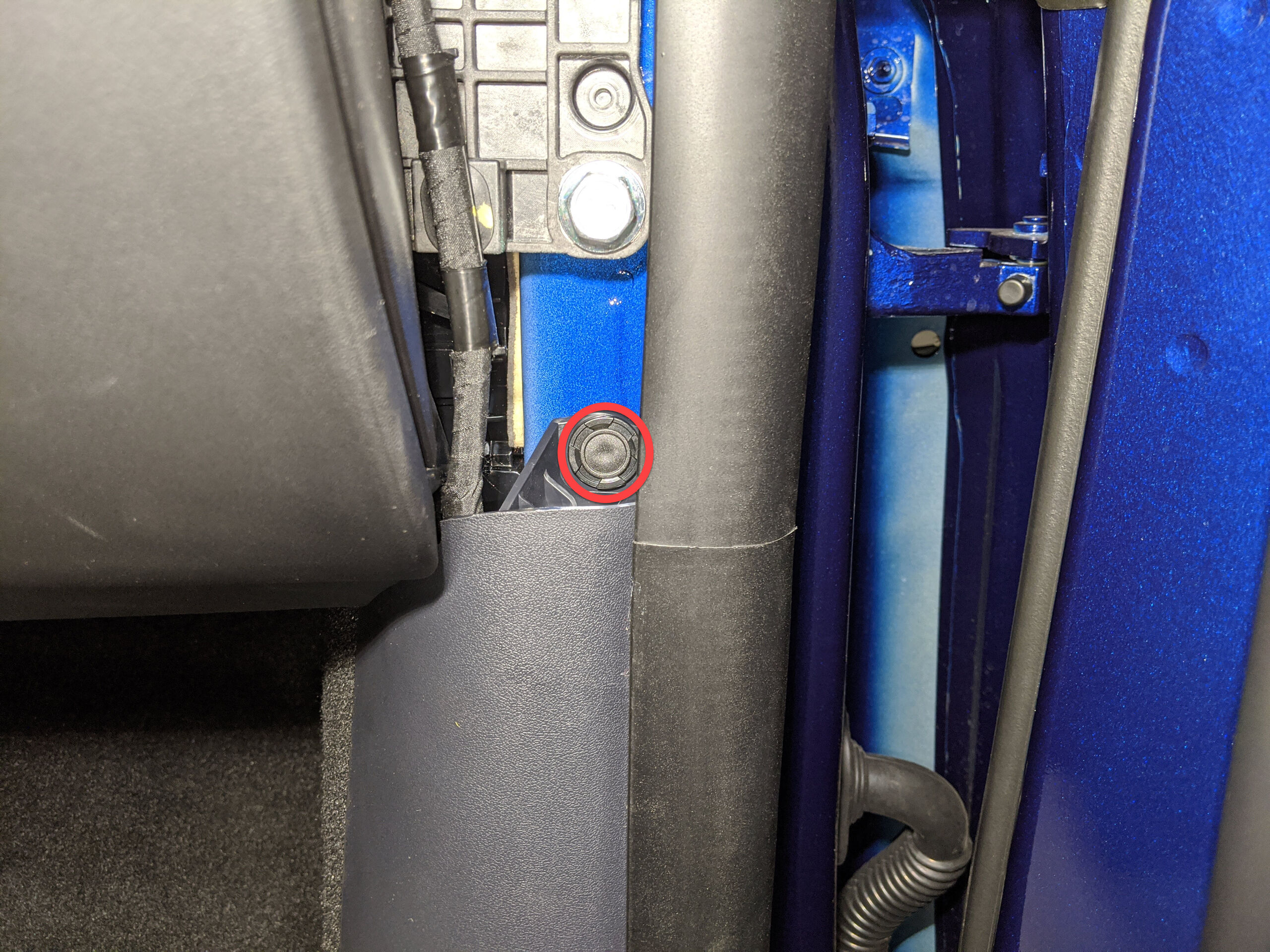

  11. 拆卸右侧 A 柱下部饰板夹
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式卡子
  12. 拆卸右侧 A 柱下饰板
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,2 个导片;向上拉动 A 柱后下部,松开卡子,然后向后拉动以松开地毯前部锁片

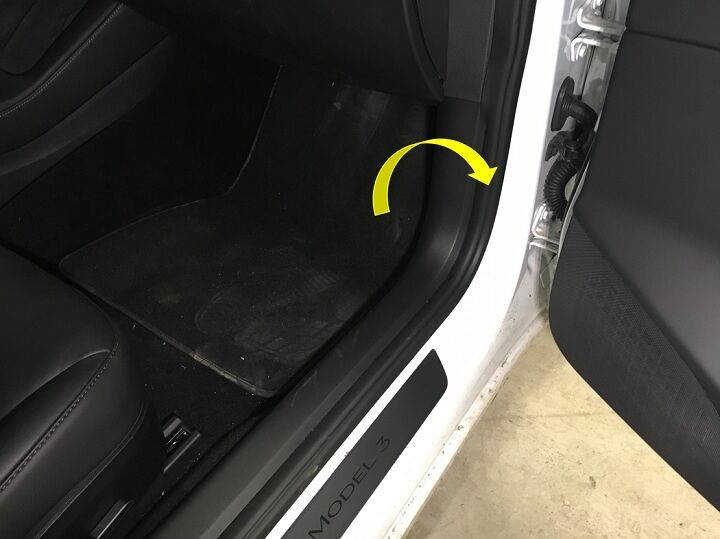

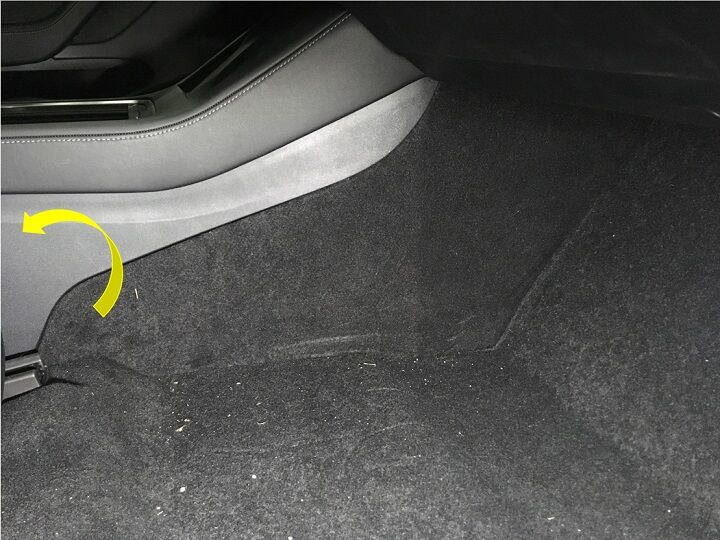

  13. 拆卸右前脚垫
  14. 拆卸中控台右侧面板处地毯
    Informational PurposesAn informational icon, calling your attention
    12 个卡子;使用饰板工具从后边缘开始松开上部卡子;拉动底部以便松开剩余卡子

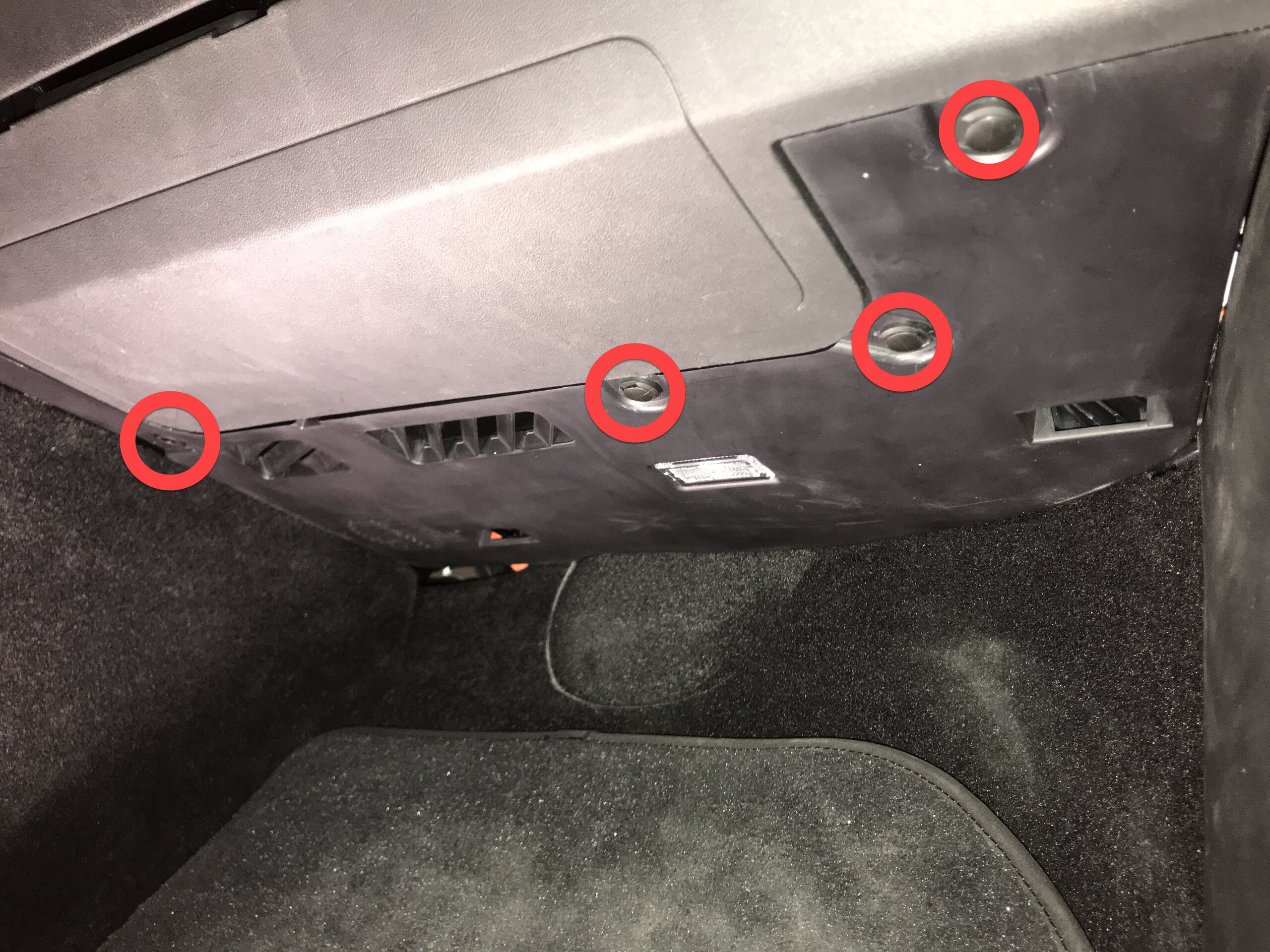

  15. 拆下固定右侧脚部空间总成的夹子
    Informational PurposesAn informational icon, calling your attention
    4 个推拉式卡子
  16. 断开右侧脚部空间总成连接器,将其从车辆上拆下
    Informational PurposesAn informational icon, calling your attention
    2 个电气连接器

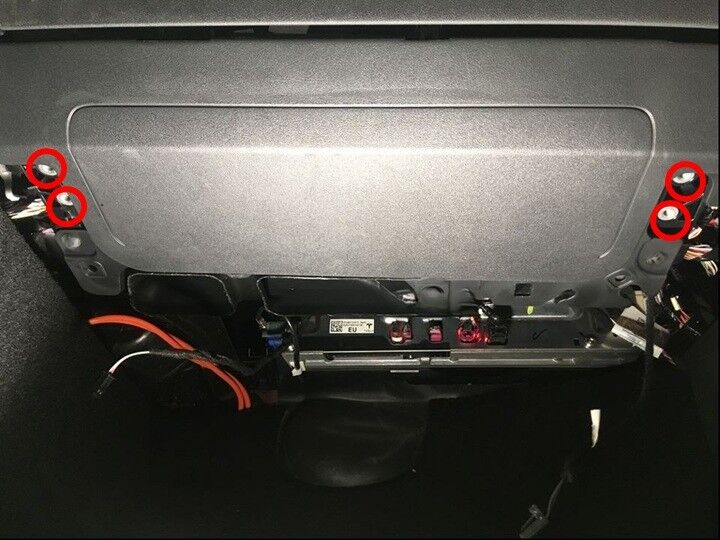

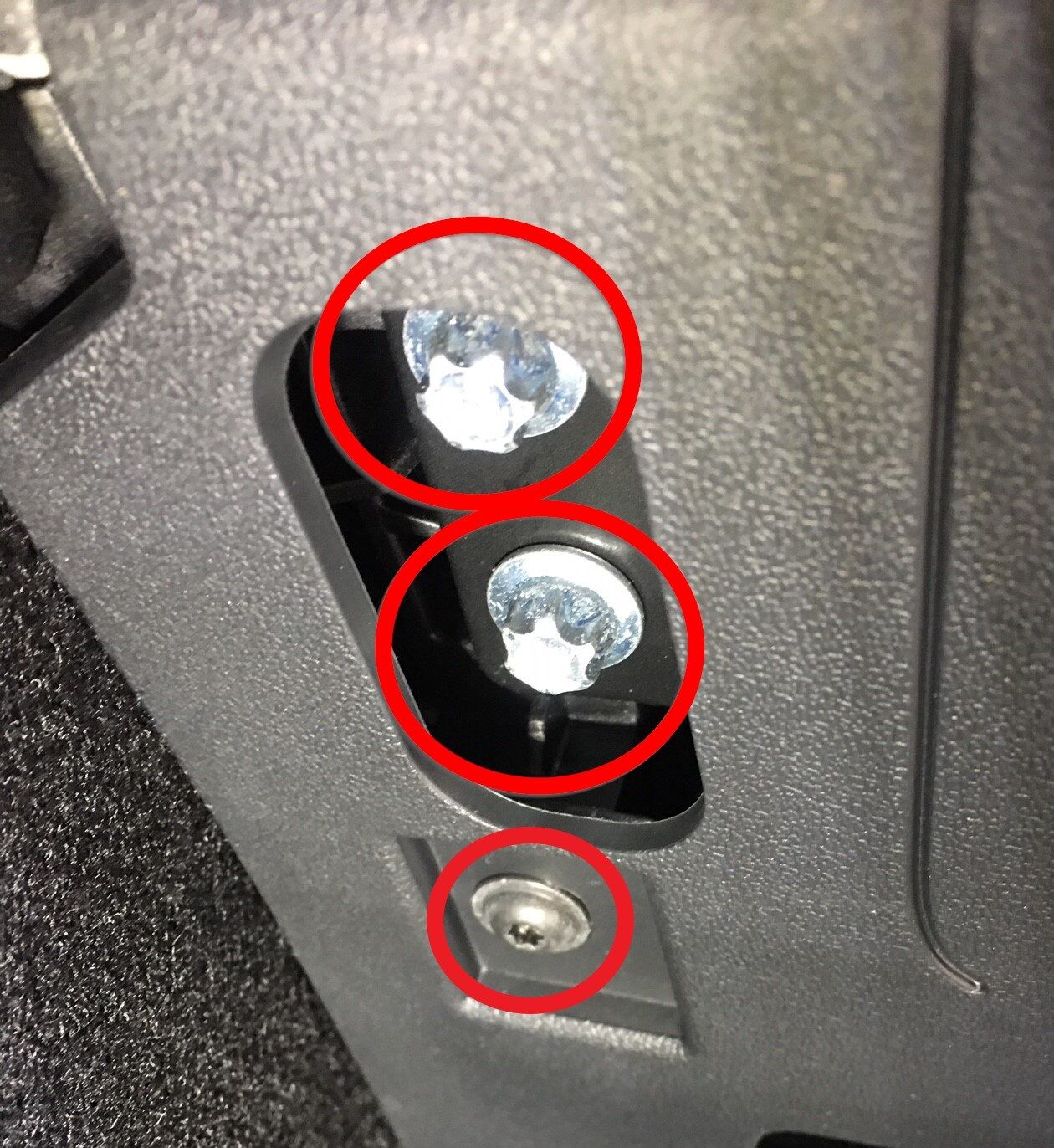

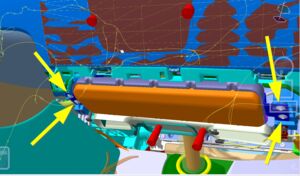

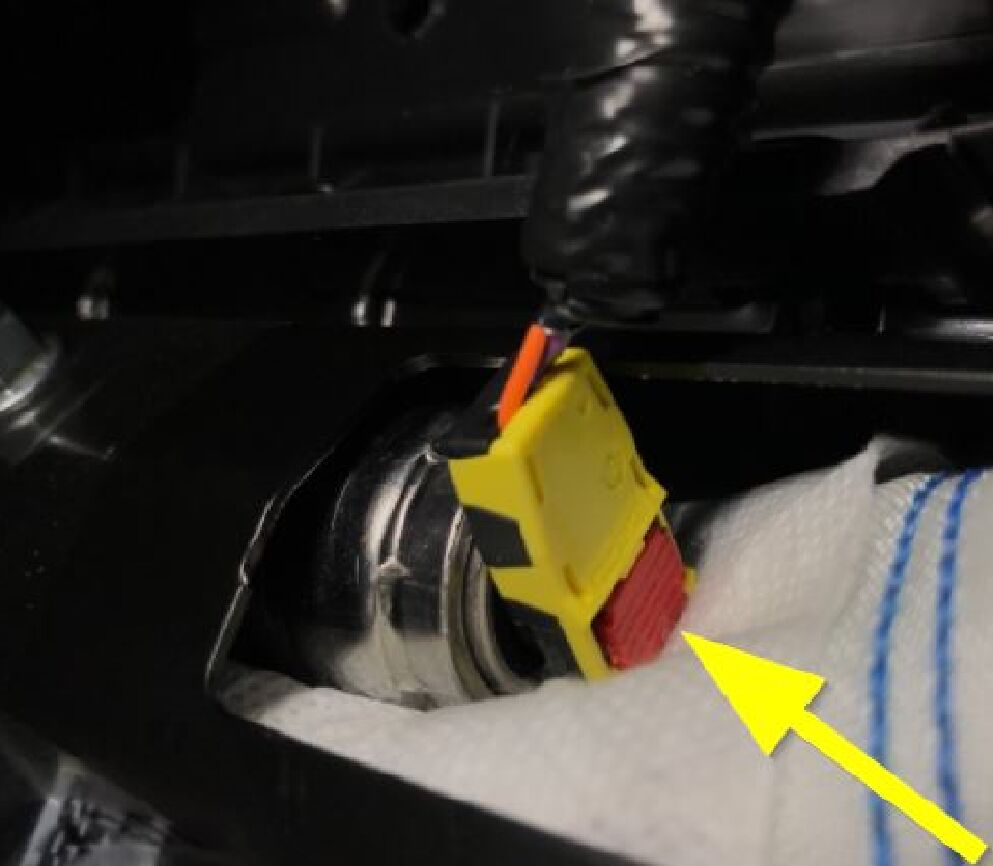

  17. 拆卸将副驾位膝部气囊固定到车辆的紧固件
    Informational PurposesAn informational icon, calling your attention
    4 个螺纹胶螺栓,T30,8 Nm;拆下后弃用;2 个螺钉,T20,2 Nm;新款车配备 4 个螺纹胶螺栓,E10;拆下后弃用;下降时需支撑膝部气囊;连接器/线束长度非常短

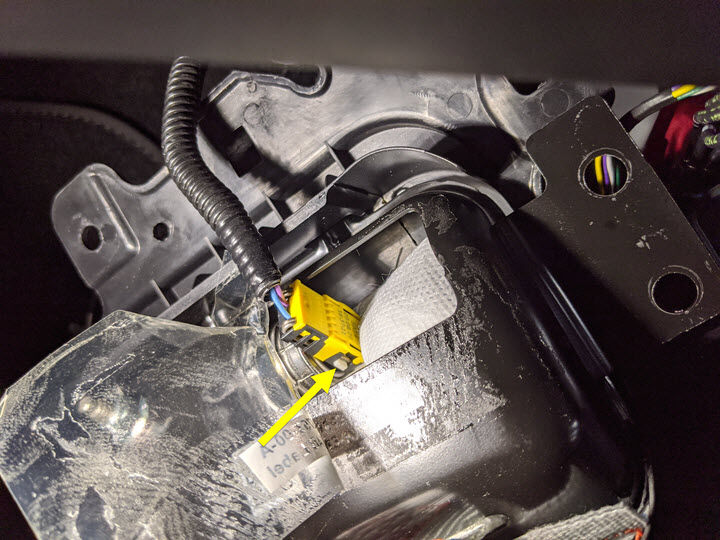

  18. 将副驾位膝部气囊从车上拆下
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;松开锁片;连接器释放装置可能不同

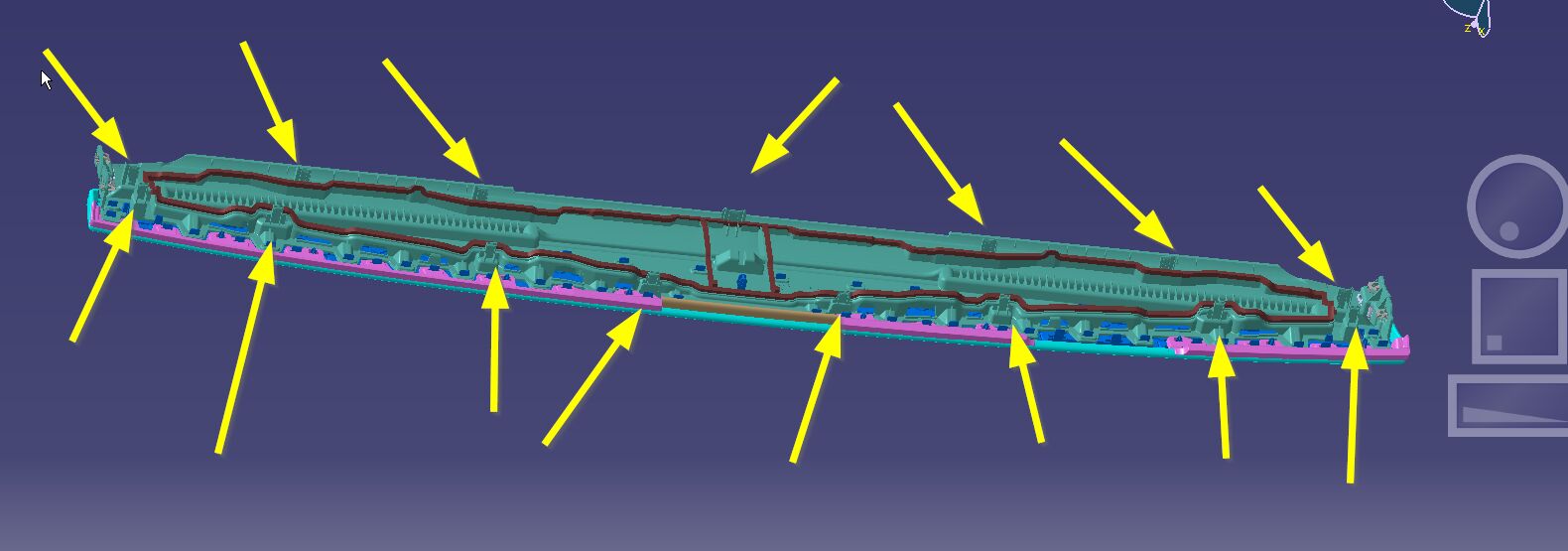

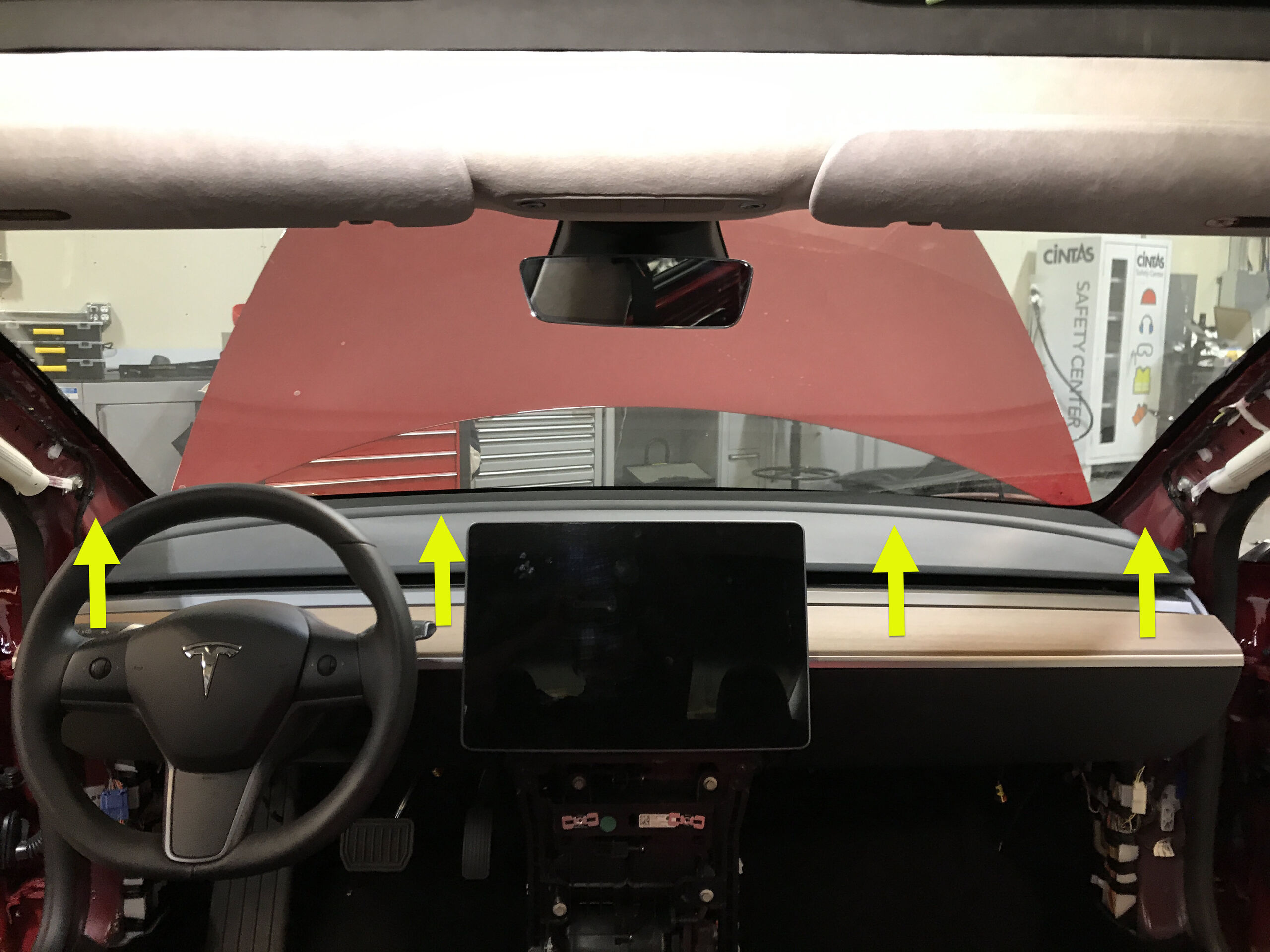

  19. 拆卸主装饰总成
    Informational PurposesAn informational icon, calling your attention
    15 个卡子;拆下手套箱时不需要取下整块饰板;如果抬起饰板的右侧,则可接触固定手套箱顶部的 3 个梅花螺钉;根据需要更换固定卡子

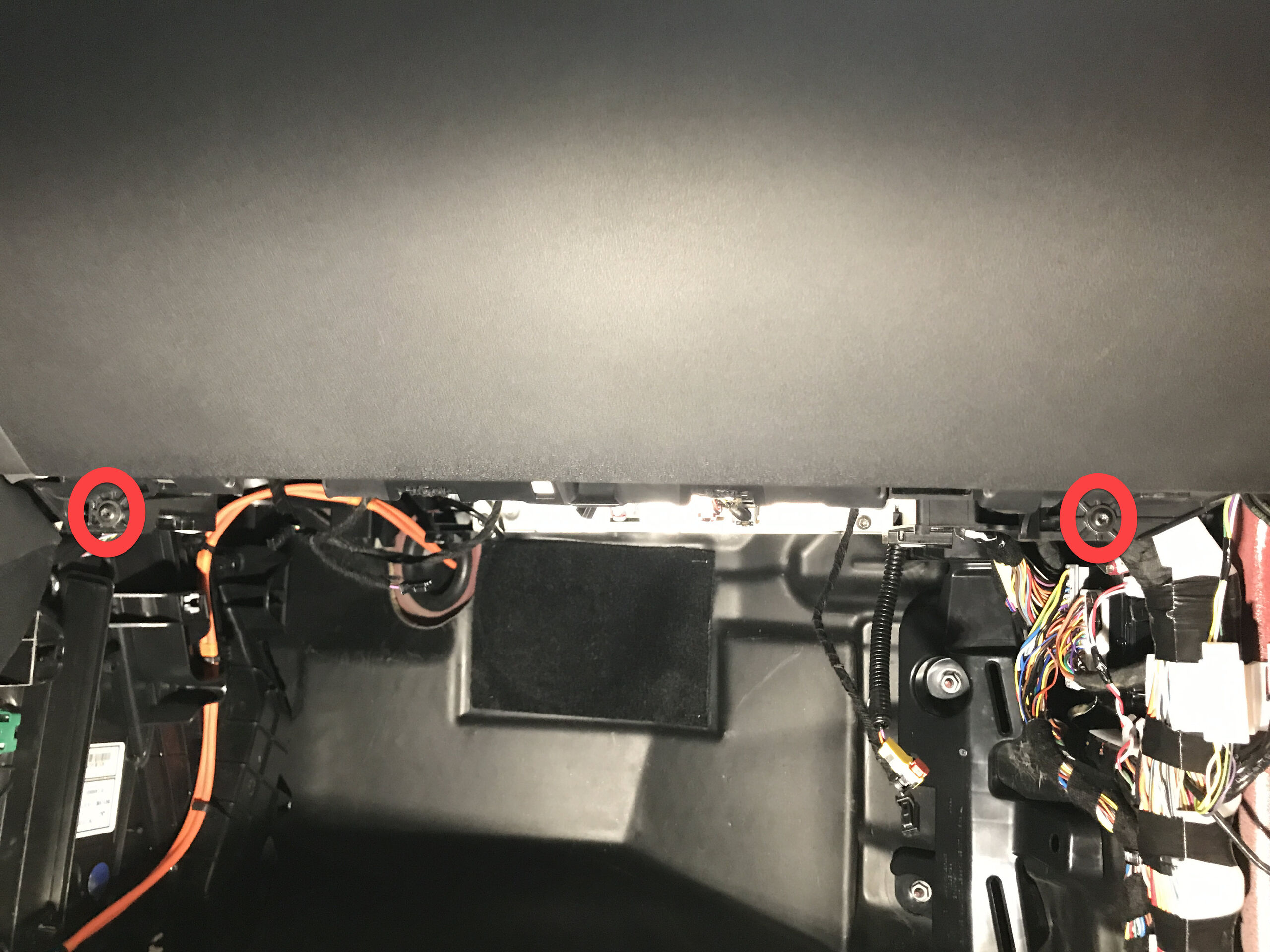

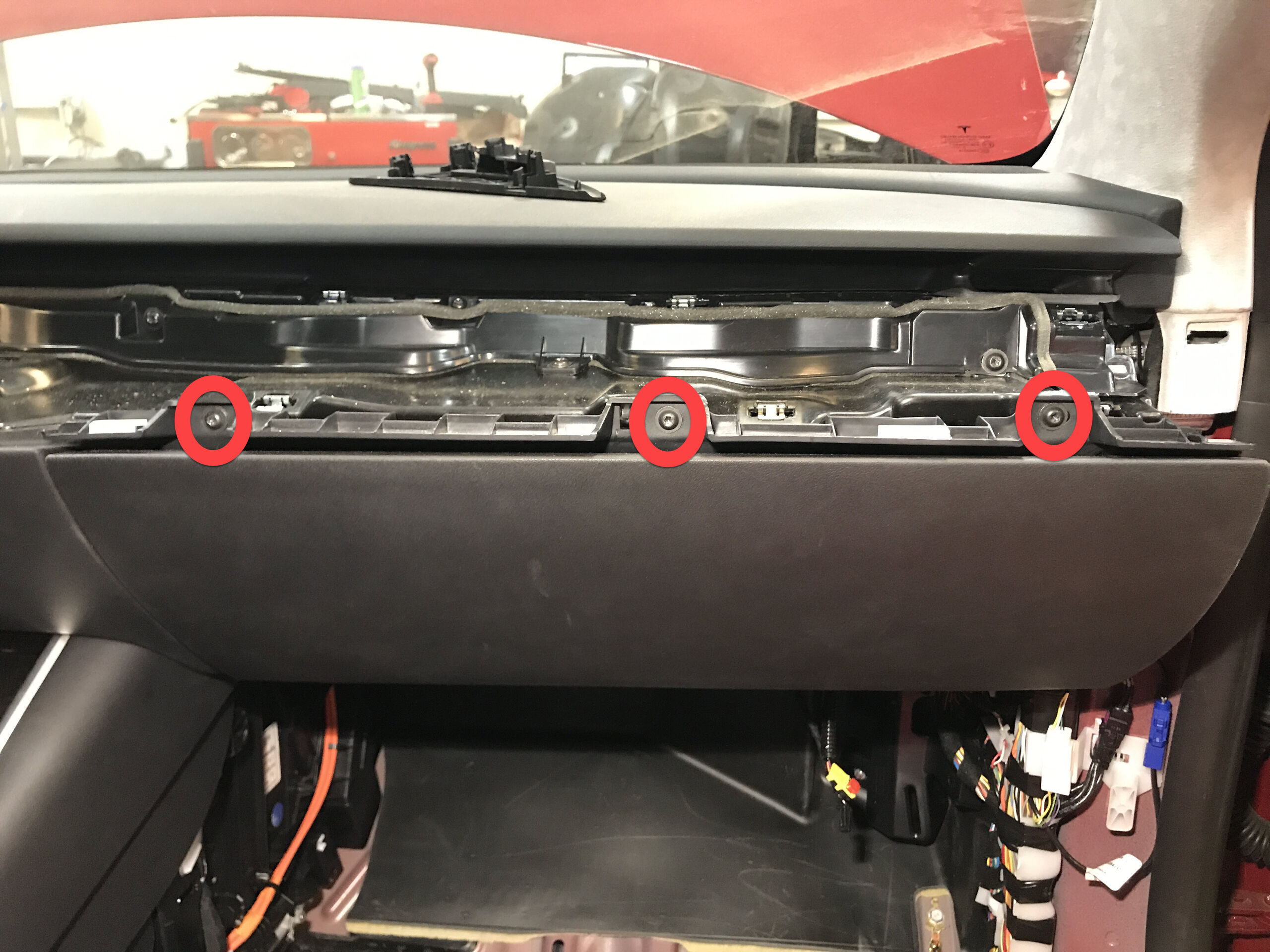

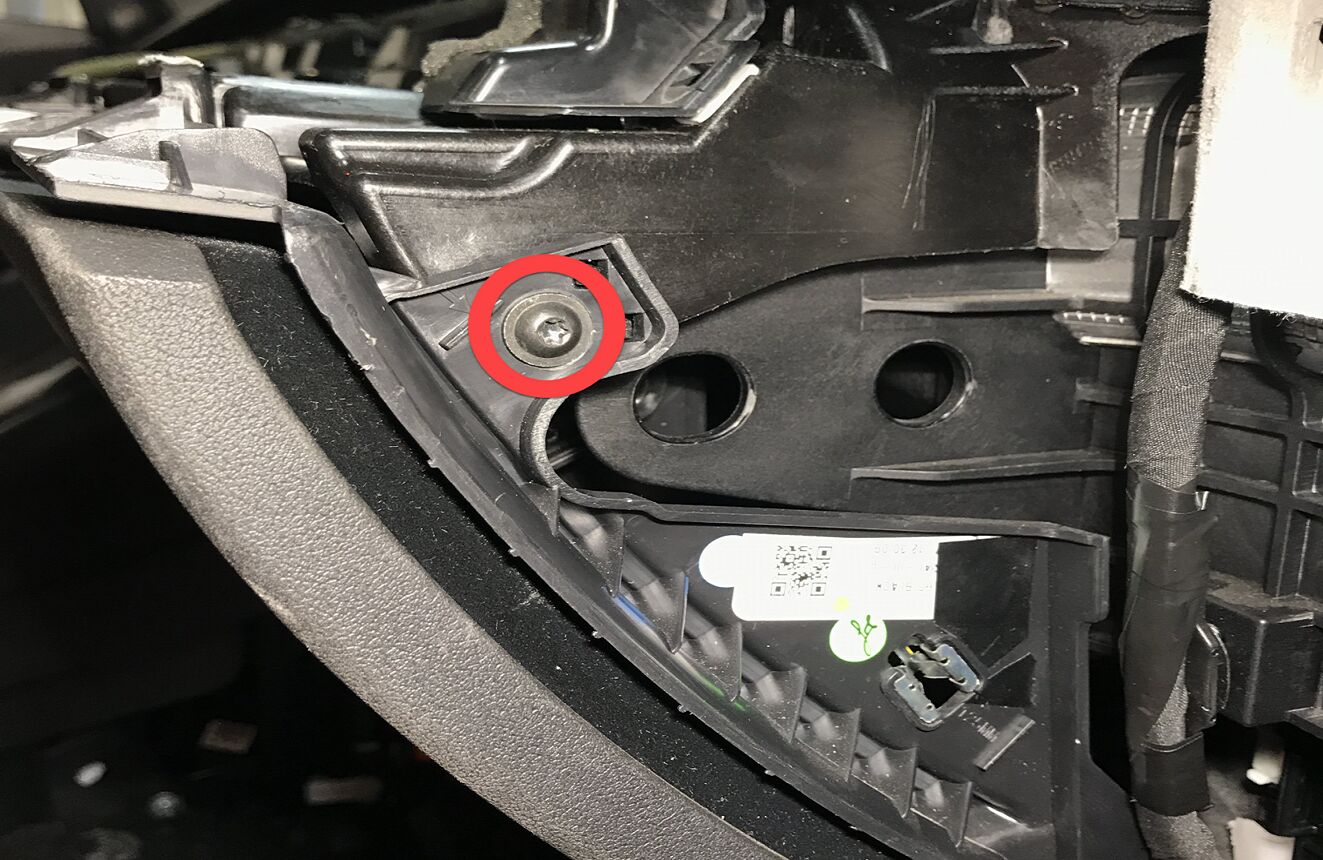

  20. 拆卸将手套箱总成固定到仪表板支架的螺钉
    Informational PurposesAn informational icon, calling your attention
    6 个螺钉,T20,2.3 Nm

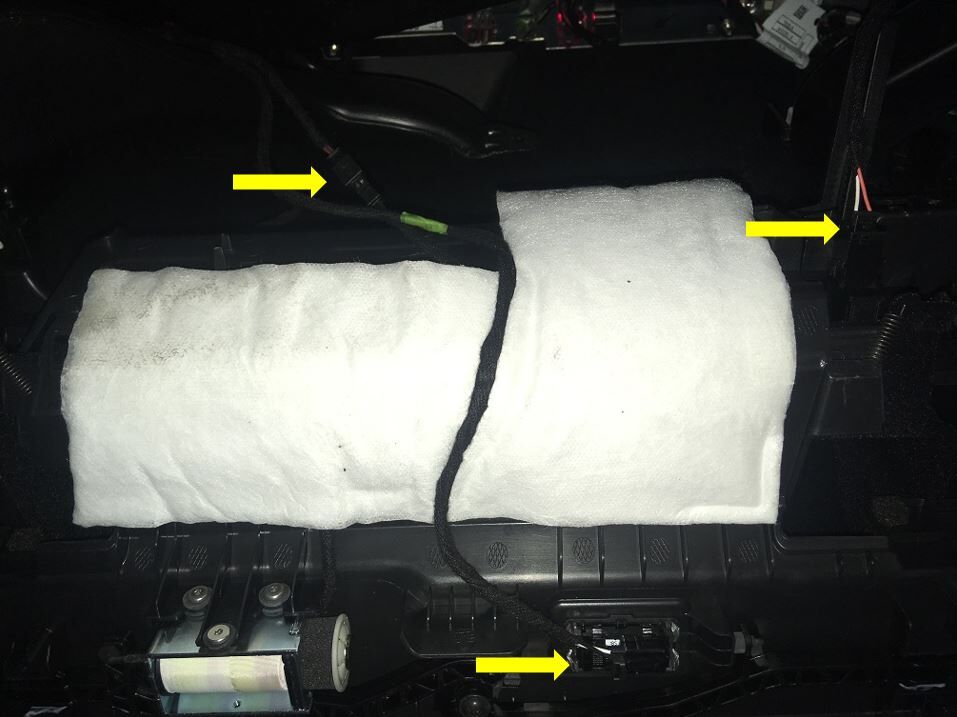

  21. 断开手套箱总成连接器
    Informational PurposesAn informational icon, calling your attention
    3 个电气连接器

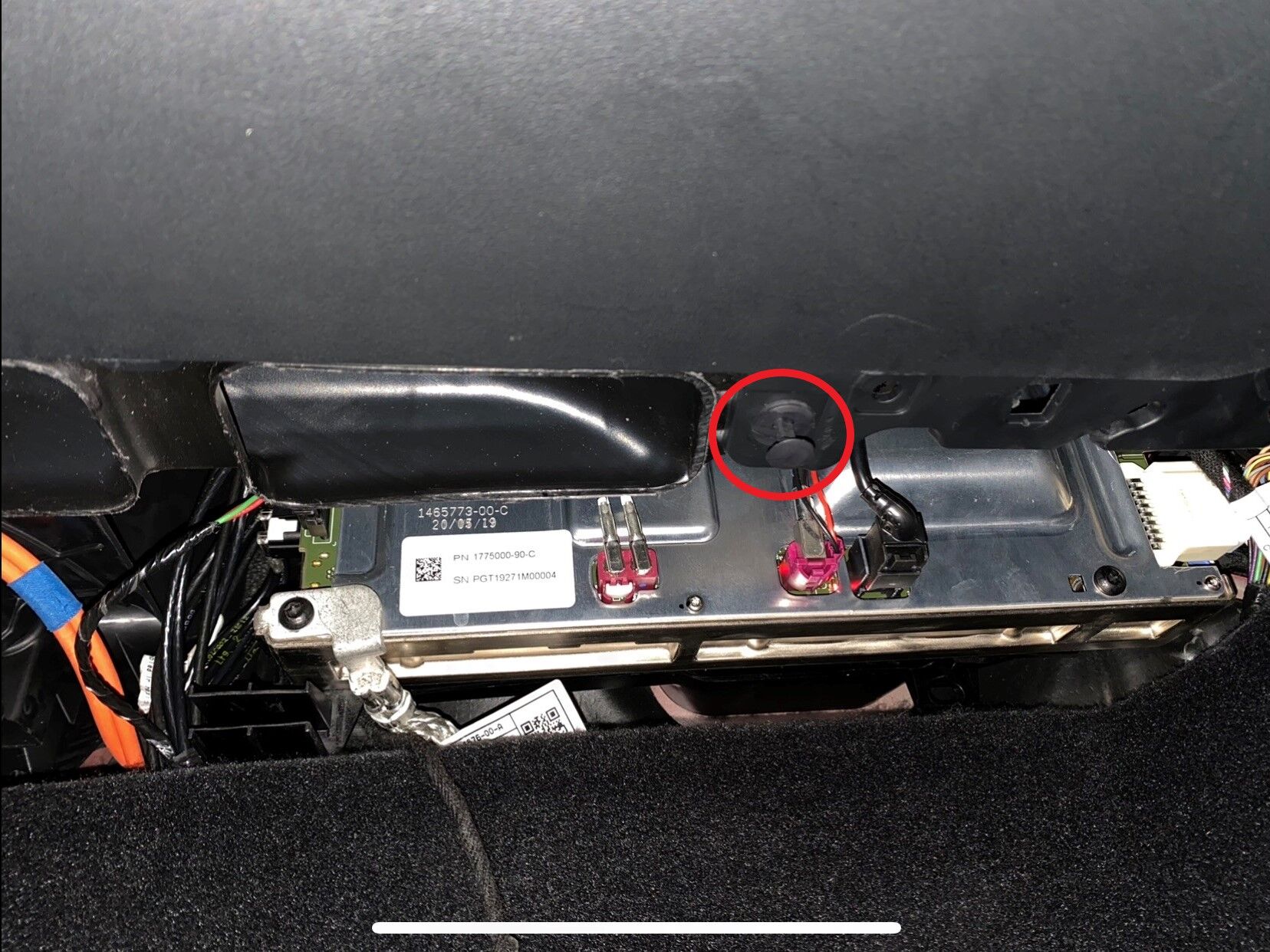

  22. 将手套箱 USB 线缆从车载电脑上断开
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;按下 USB 线缆顶部的闩锁以松开内部闩锁,然后从车载电脑上松开
  23. 从仪表板支架上拆下手套箱
    Informational PurposesAn informational icon, calling your attention
    3 个卡子

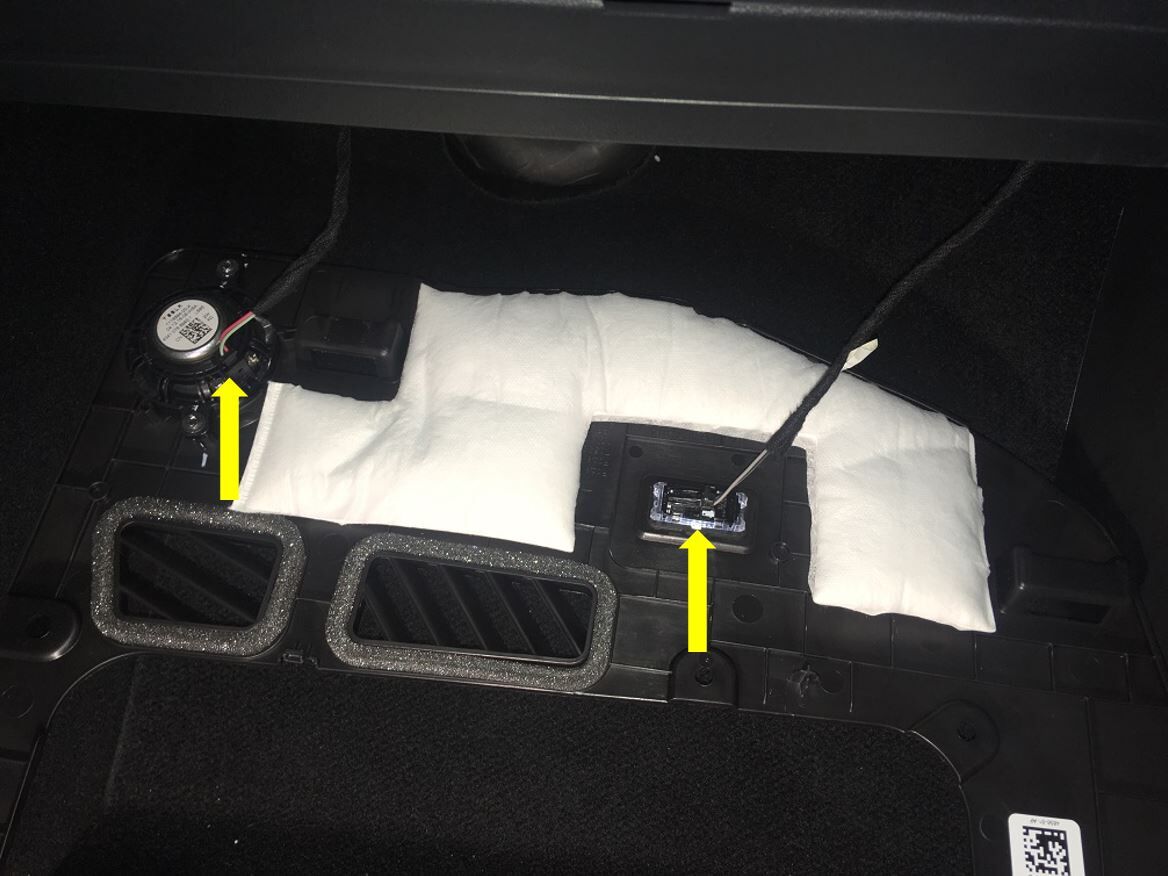

  24. 拆下乘客位脚部空间通风槽
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式卡子
  25. 拆下 RH 仪表板气波槽
    Informational PurposesAn informational icon, calling your attention
    2 个推拉式卡子

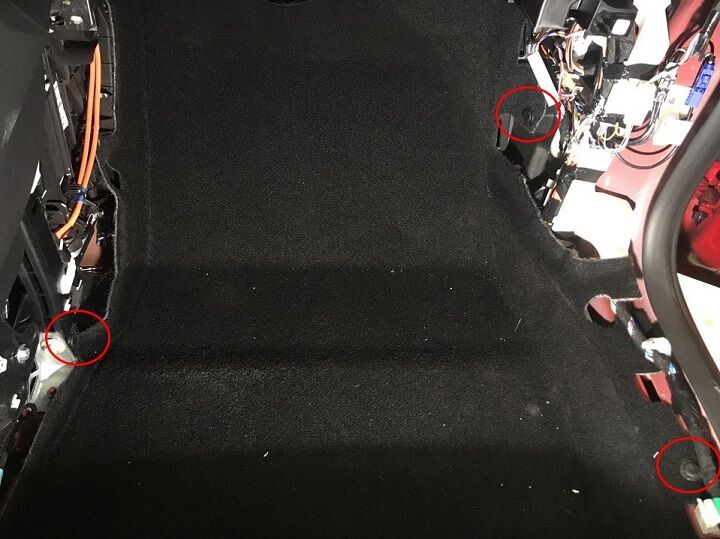

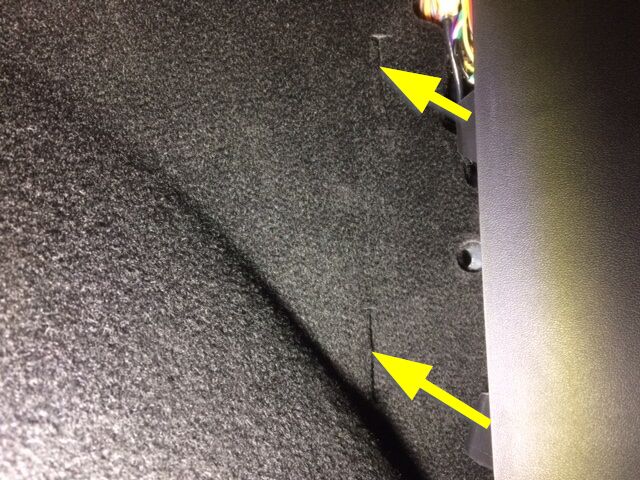

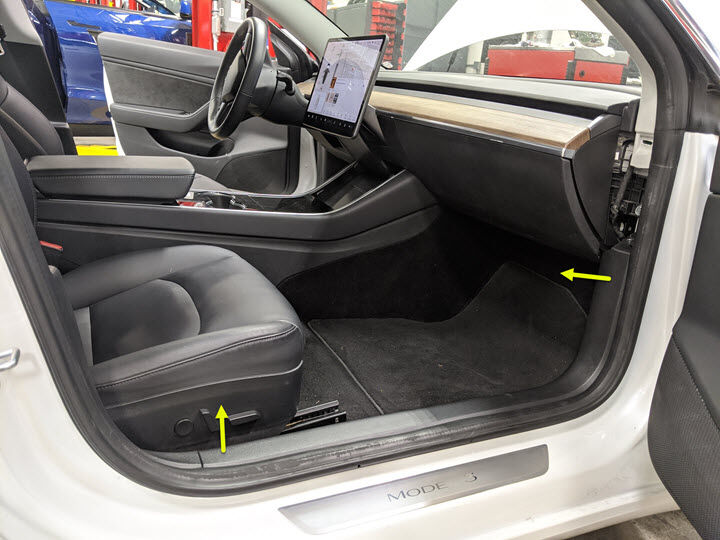

  26. 拆卸将驾驶室右前主地毯固定到脚部空间区域的夹子
    Informational PurposesAn informational icon, calling your attention
    3 个推拉式卡子;旧款车上的夹子数量可能不同

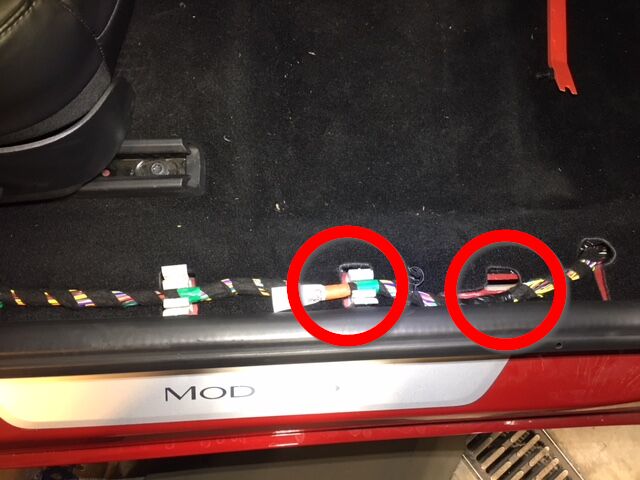

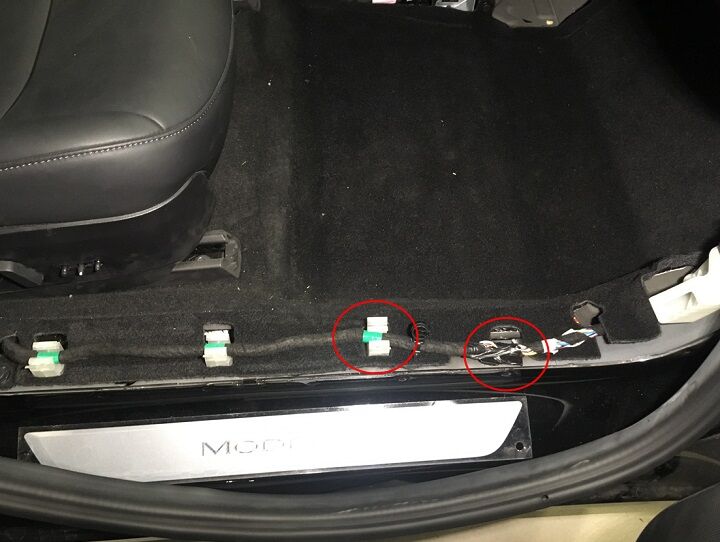

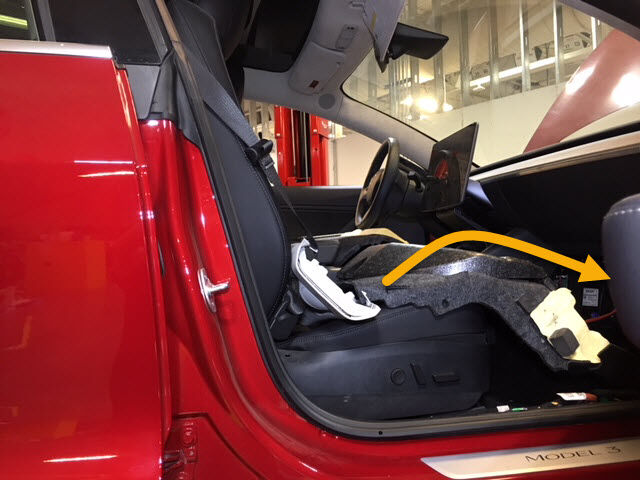

  27. 将驾驶室右前主地毯折叠到一旁,以便操作
    Informational PurposesAn informational icon, calling your attention
    2 个夹子;提起中间件并将毡毯向后拉;从夹子上松开座椅线束,以便将毡毯向后多折叠一些

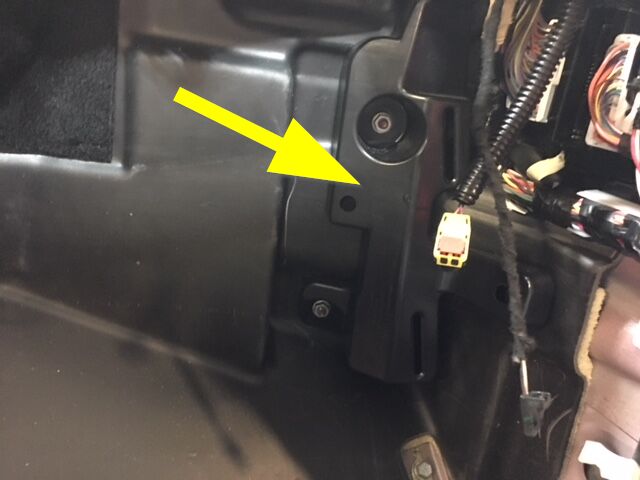

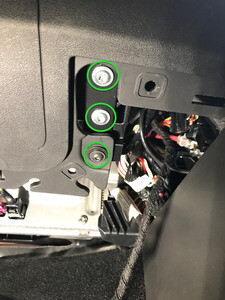

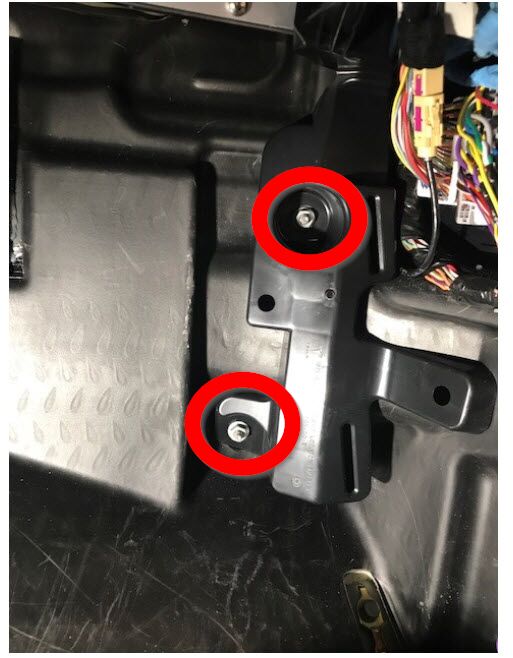

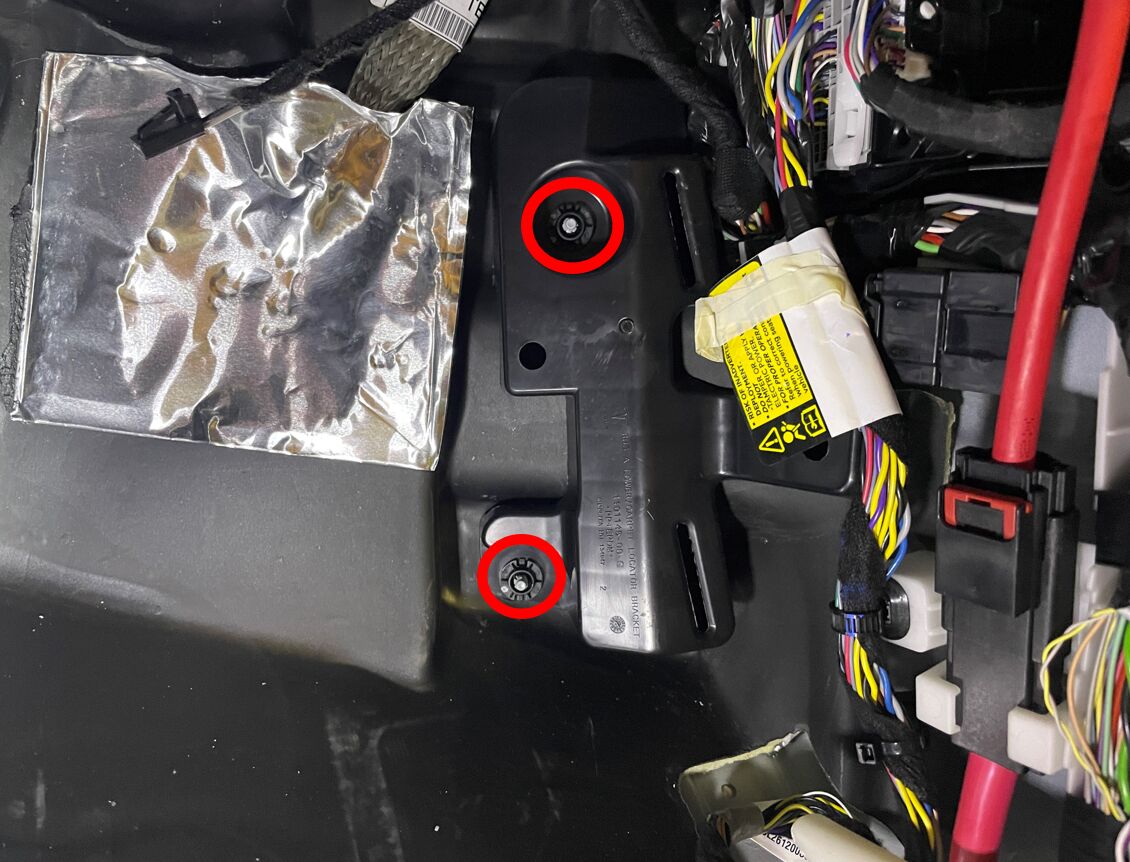

  28. 拆下固定 RH 毡毯定位器支架的螺母
    Informational PurposesAn informational icon, calling your attention
    2 个螺母,10 毫米,2.5 Nm;新款车可能使用夹子而不是螺母
  29. 将右侧地毯定位器支架从车上拆下

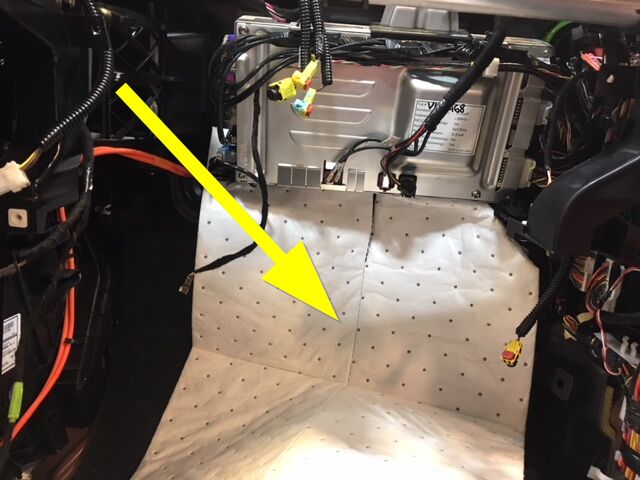

  30. 在车载电脑下方放置吸收性材料,以收集溢出的冷却液

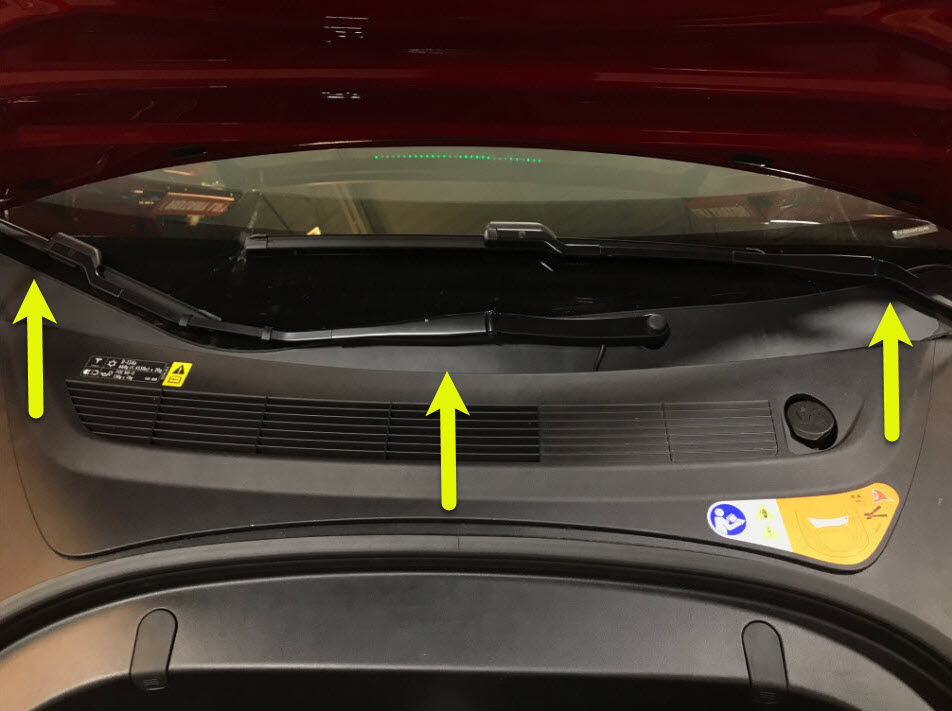

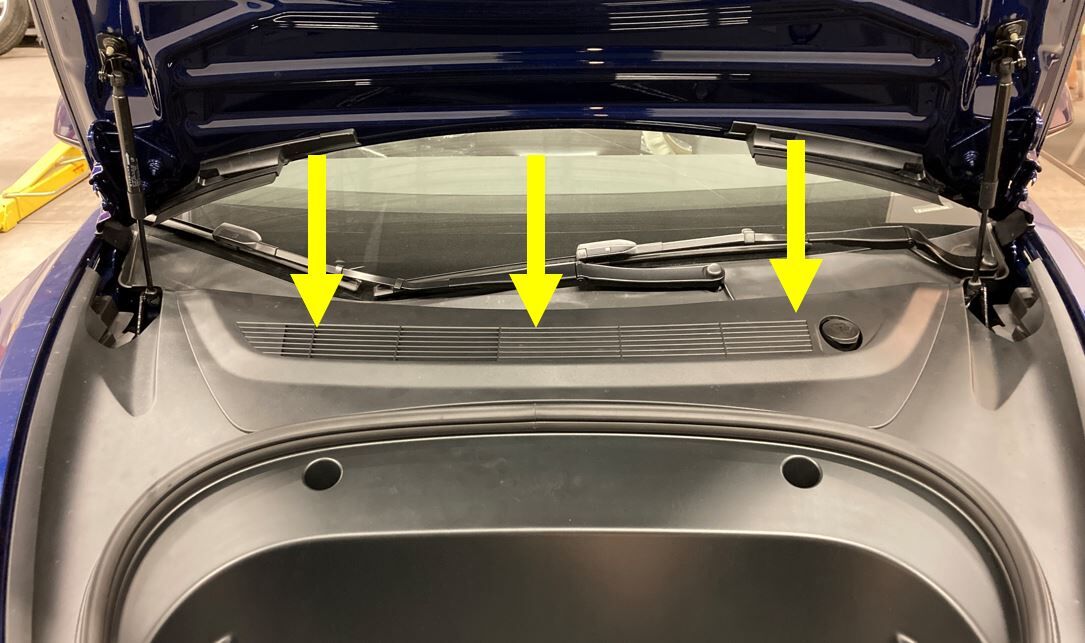

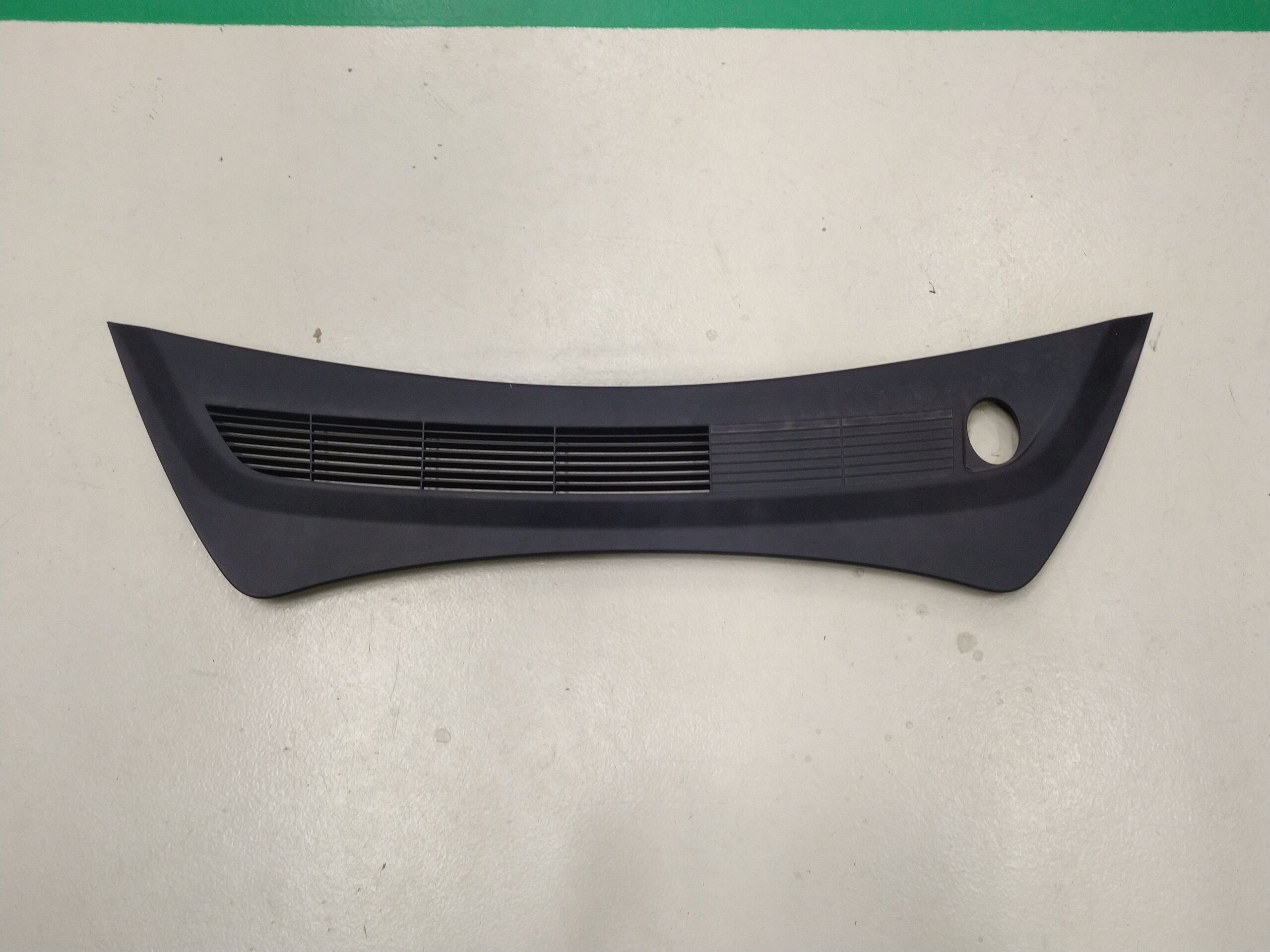

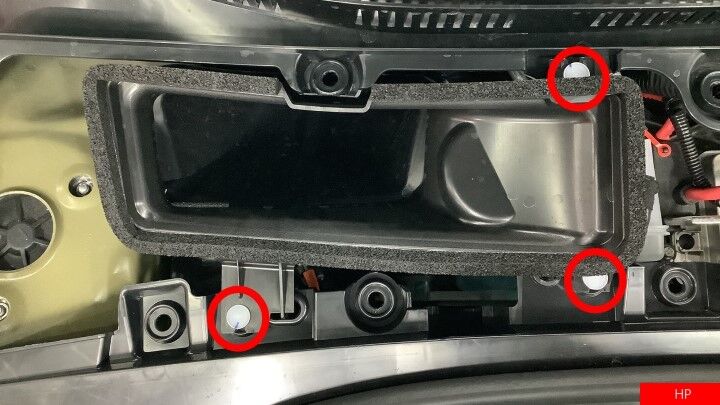

  31. 拆卸驾驶室上部进气槽总成
    Informational PurposesAn informational icon, calling your attention
    3 个卡子,旧款车型可能配备 4 个卡子

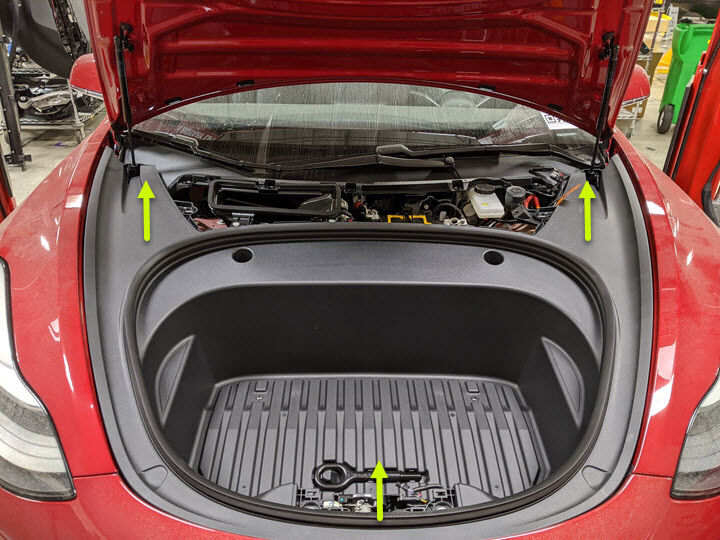

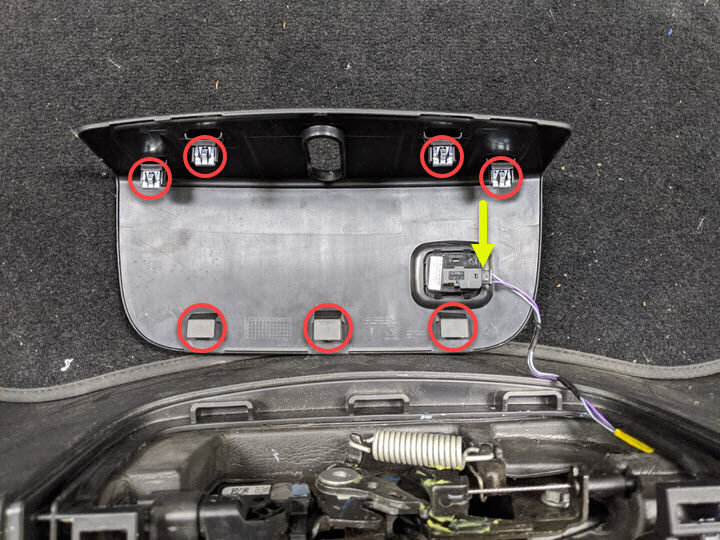

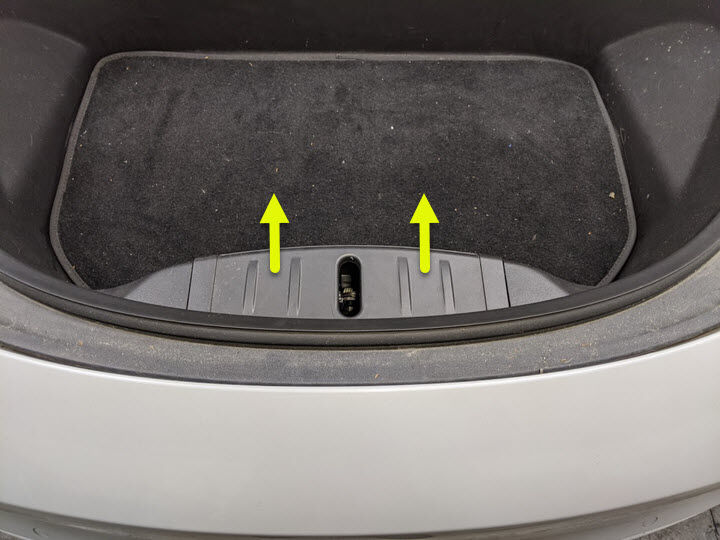

  32. 从前备箱总成上拆下封闭板
    Informational PurposesAn informational icon, calling your attention
    4 个卡子,1 个连接器,前备箱安全开关,3 个导片,从底部抓住封闭板,然后将其向上拉以松开卡子

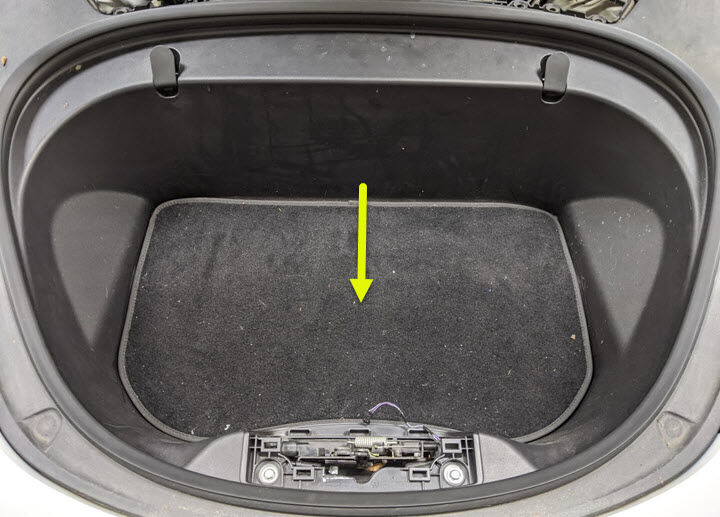

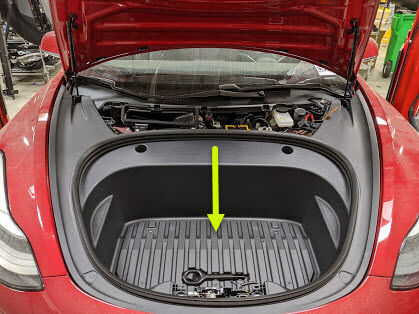

  33. 拆卸前备箱总成地毯

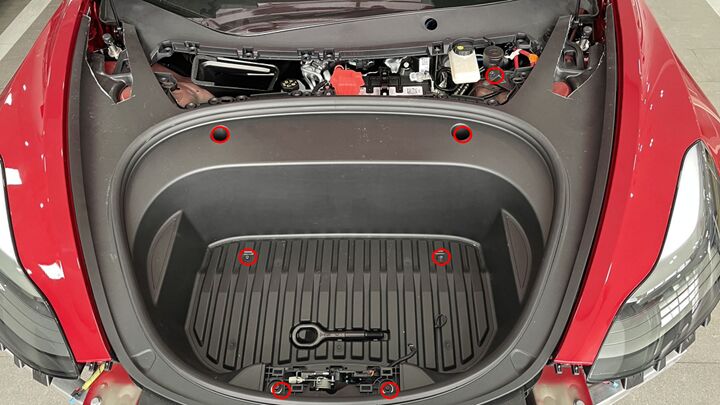

  34. 拆卸用于固定前备箱总成的紧固件
    Informational PurposesAn informational icon, calling your attention
    7 个螺栓,10 毫米,5 Nm;提起 RBN 盖板以操作上部紧固件;新款车可能未配备此盖板

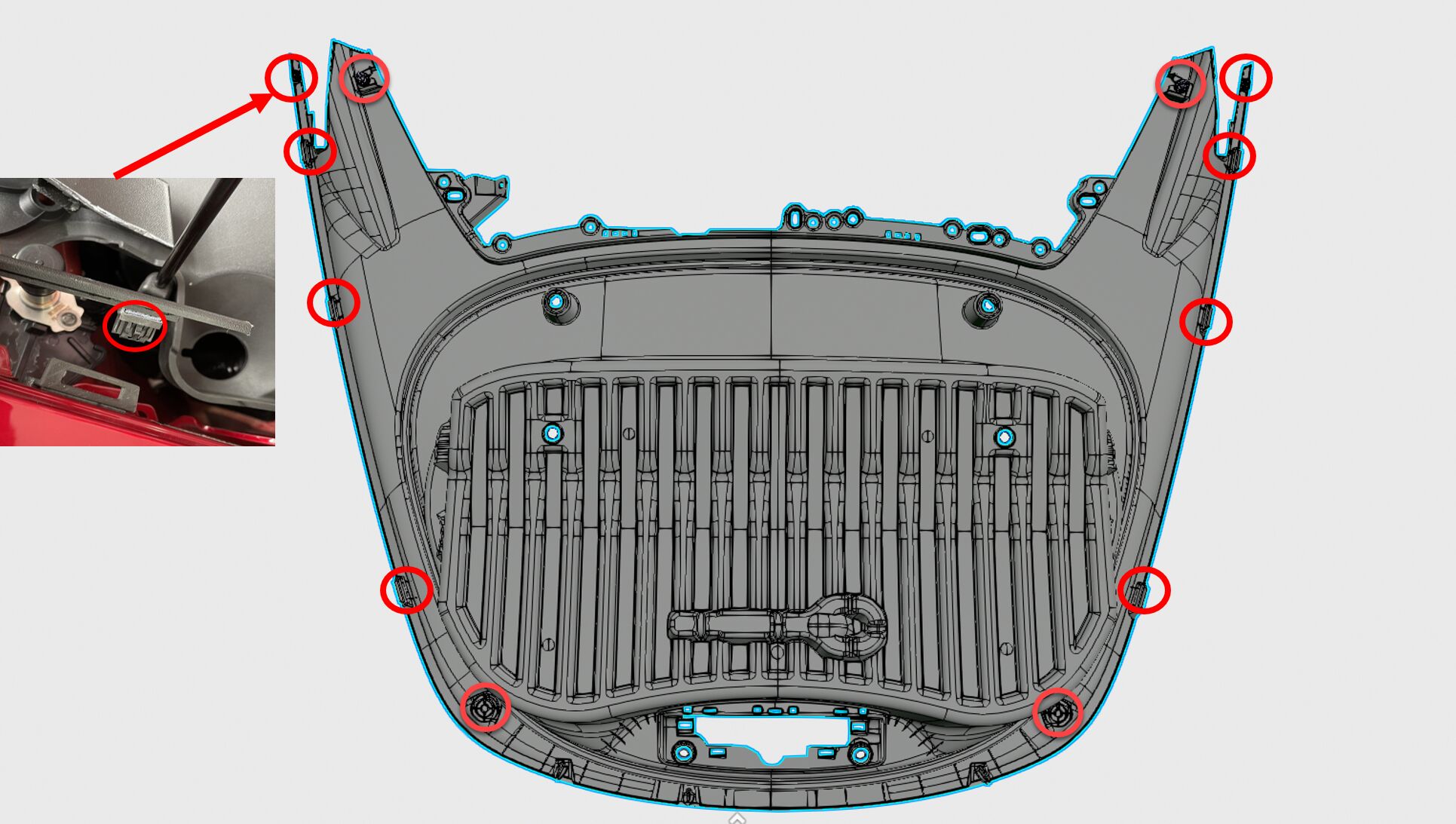

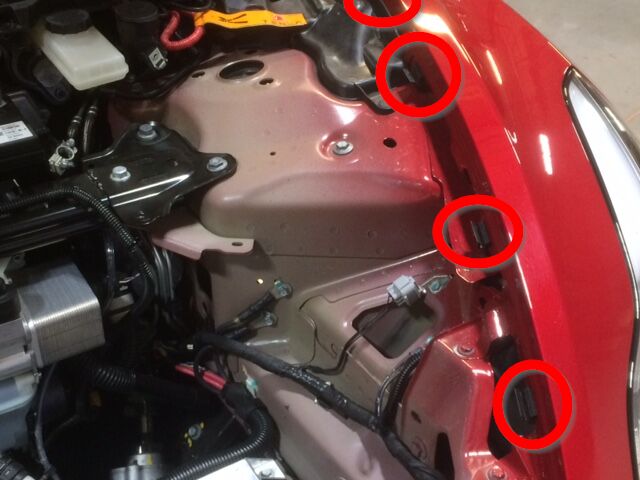

  35. 将前备箱总成从车辆上拆下
    Informational PurposesAn informational icon, calling your attention
    12 个卡子;更换损坏或丢失的卡子;旧款车上的卡子数量可能不同

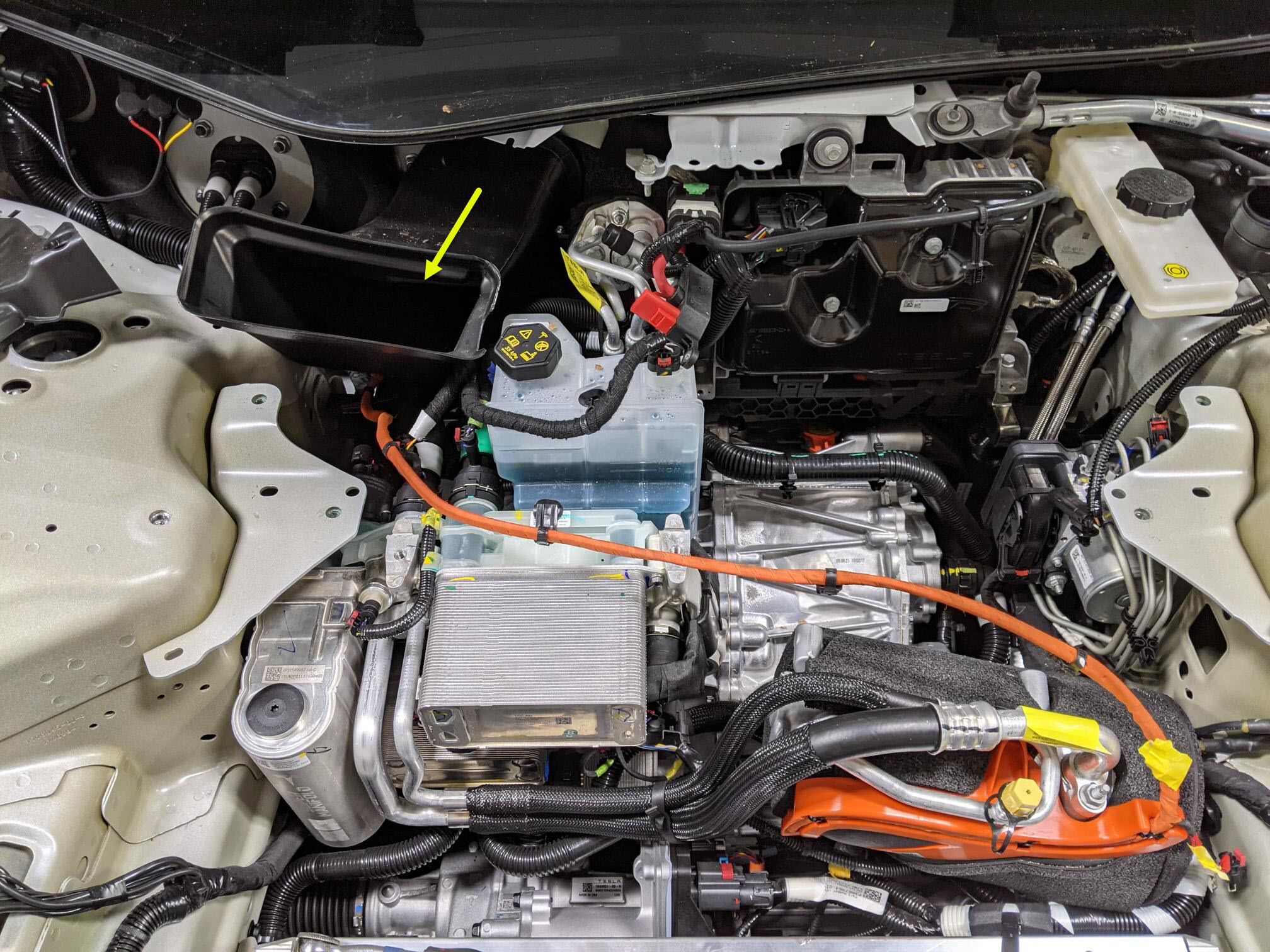

  36. 拆卸暖通空调气室风管
  37. 在车载电脑冷却液软管连接点下方放置吸收性材料,以收集溢出的冷却液

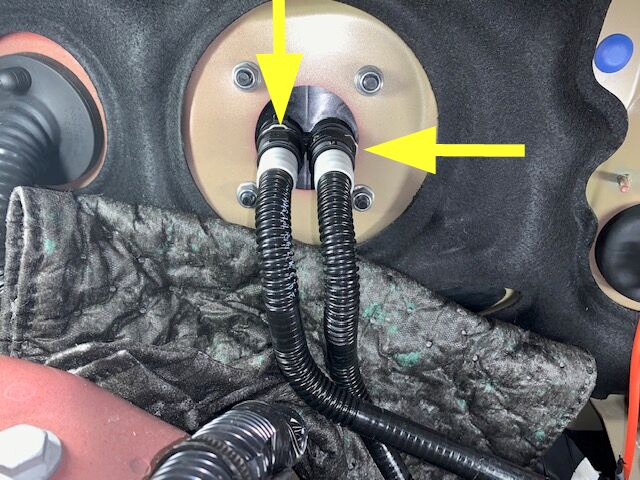

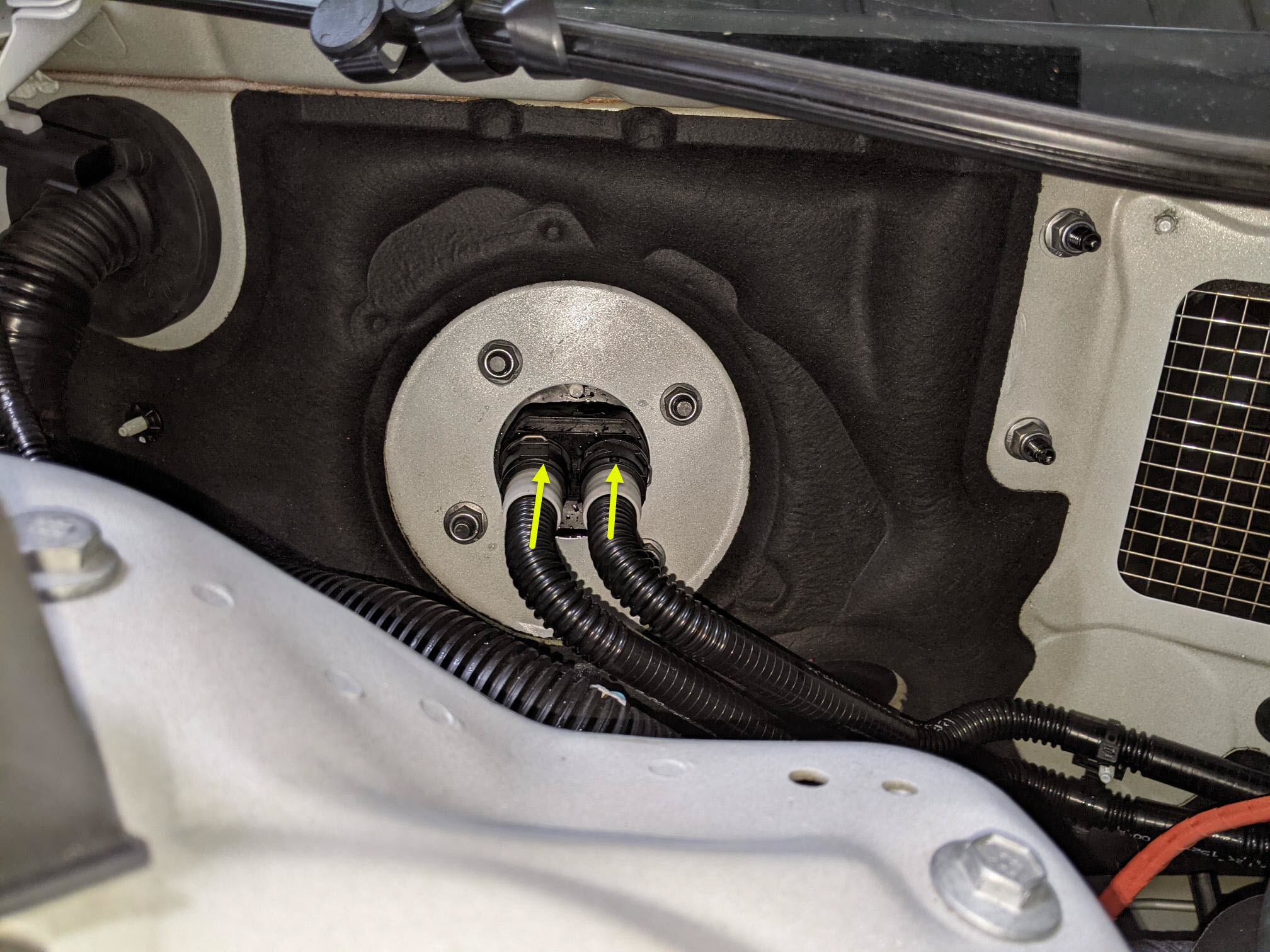

  38. 从车载电脑上松开冷却液软管
    Informational PurposesAn informational icon, calling your attention
    2 个弹簧夹

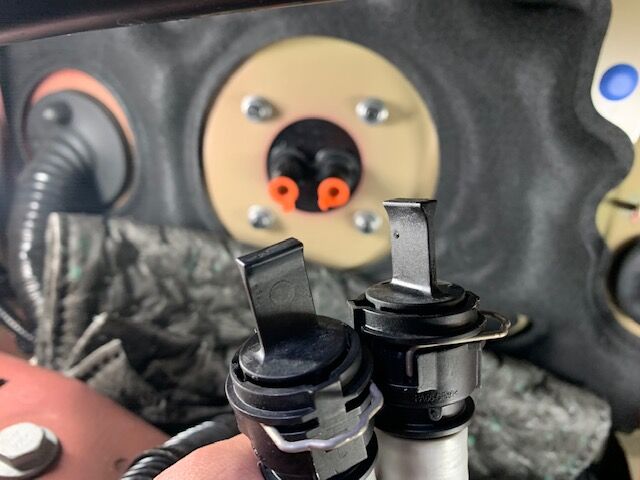

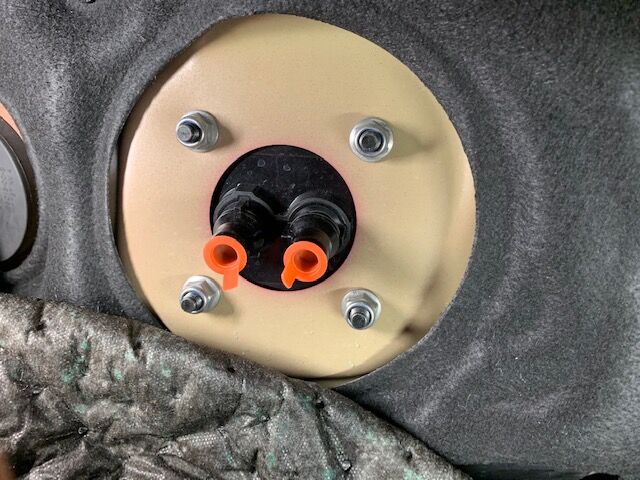

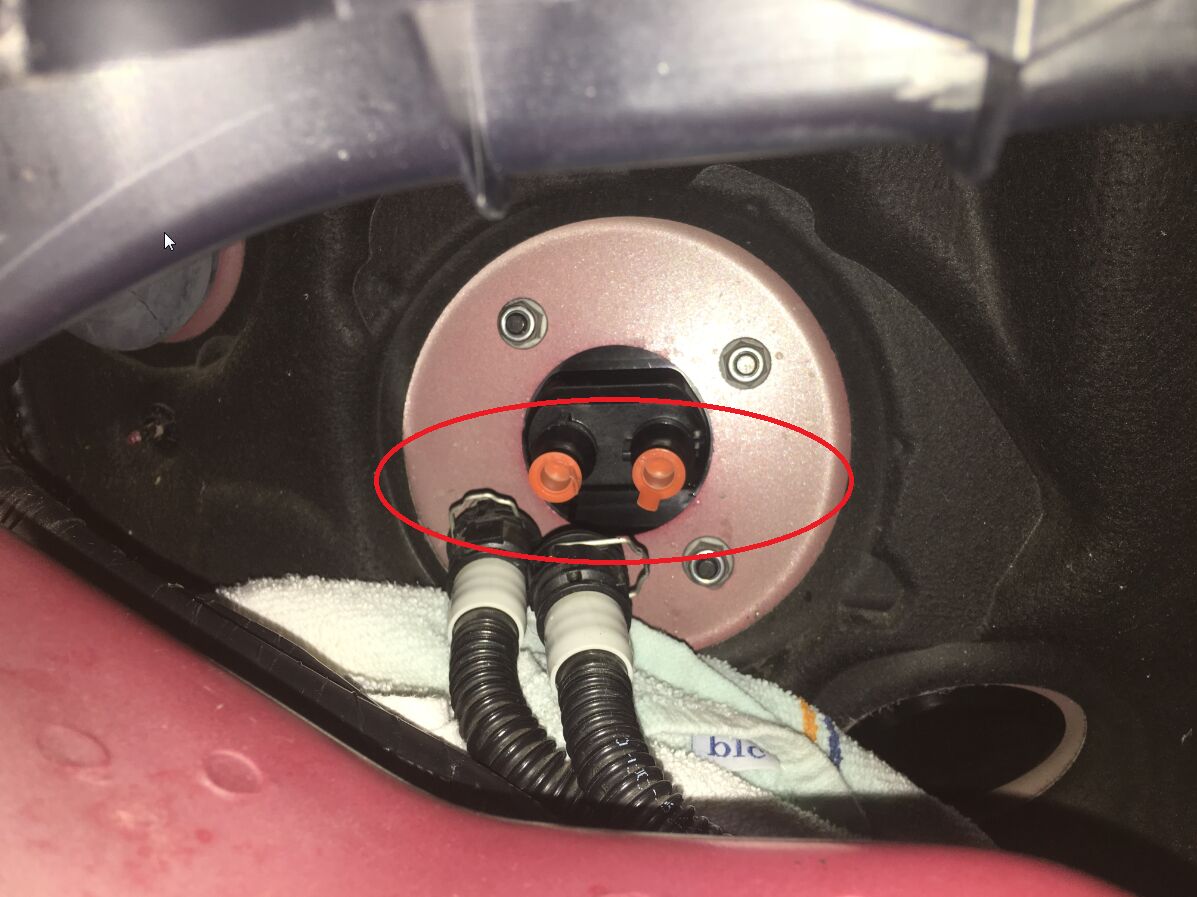

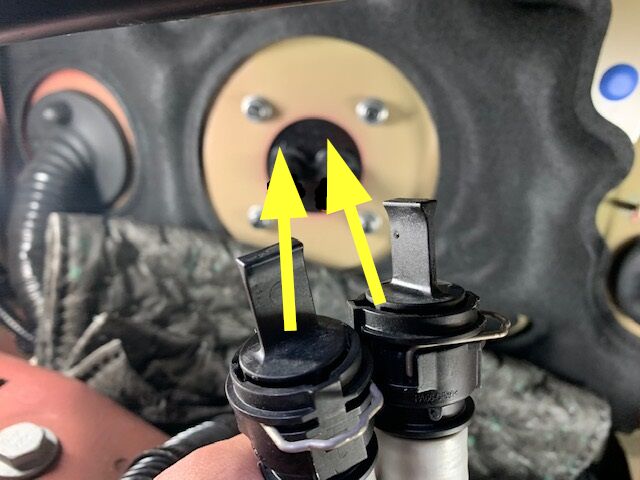

  39. 将冷却液塞安装到从车上拆下的车载电脑的冷却液出口上
  40. 在软管中安装冷却液塞
    Informational PurposesAn informational icon, calling your attention
    2 个塞子;不需要接合弹簧夹

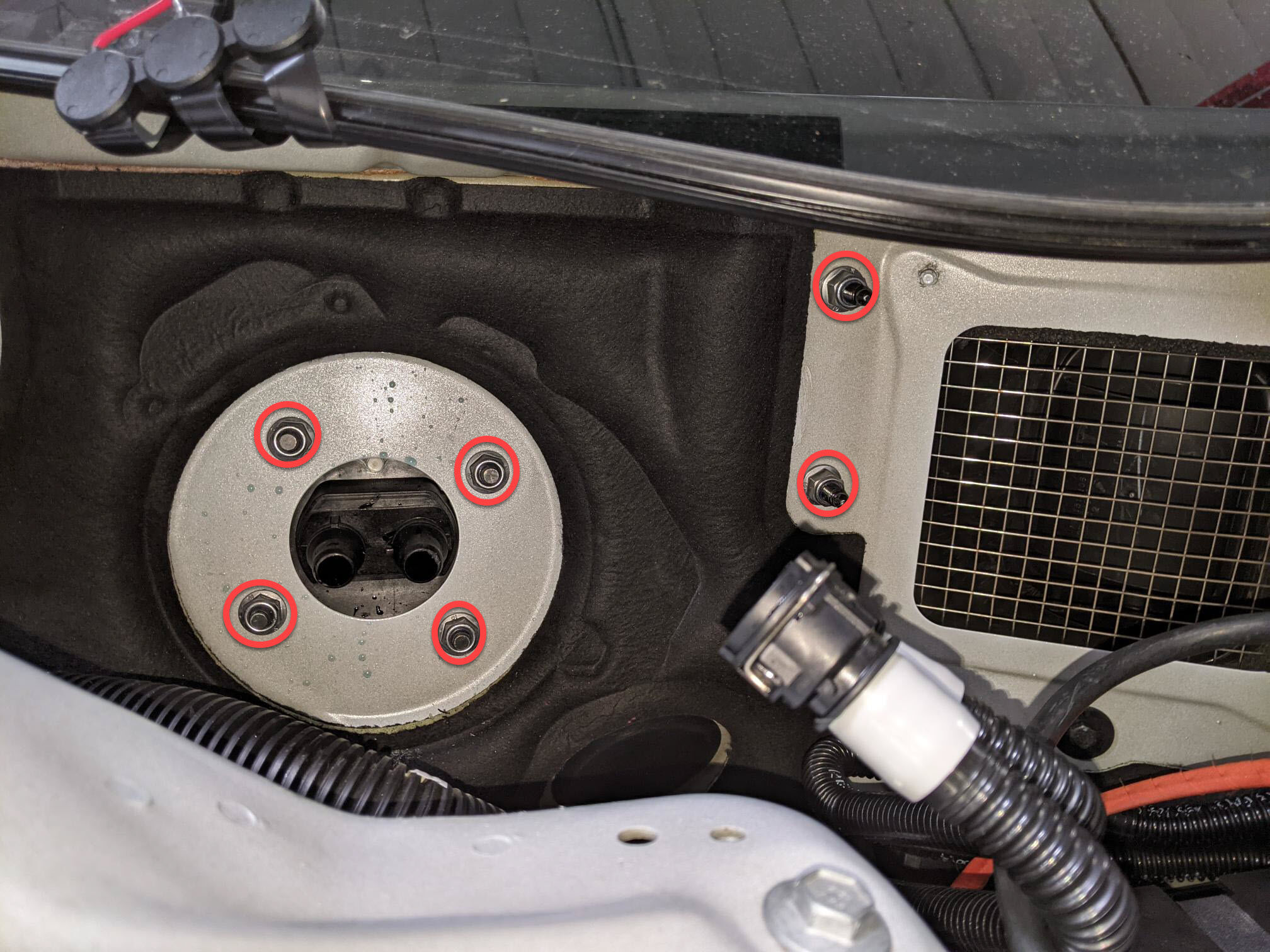

  41. 拆下并弃用将车载电脑固定到隔板的螺母
    Informational PurposesAn informational icon, calling your attention
    6 个耐落螺母,7.1 Nm;拆下后弃用螺母

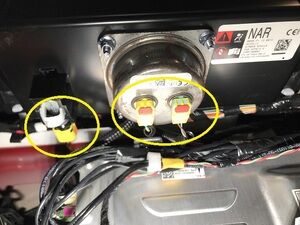

  42. 断开副驾位气囊总成的连接器
    Informational PurposesAn informational icon, calling your attention
    3 个连接器,北美以外地区 2 个连接器;连接器释放装置可能不同

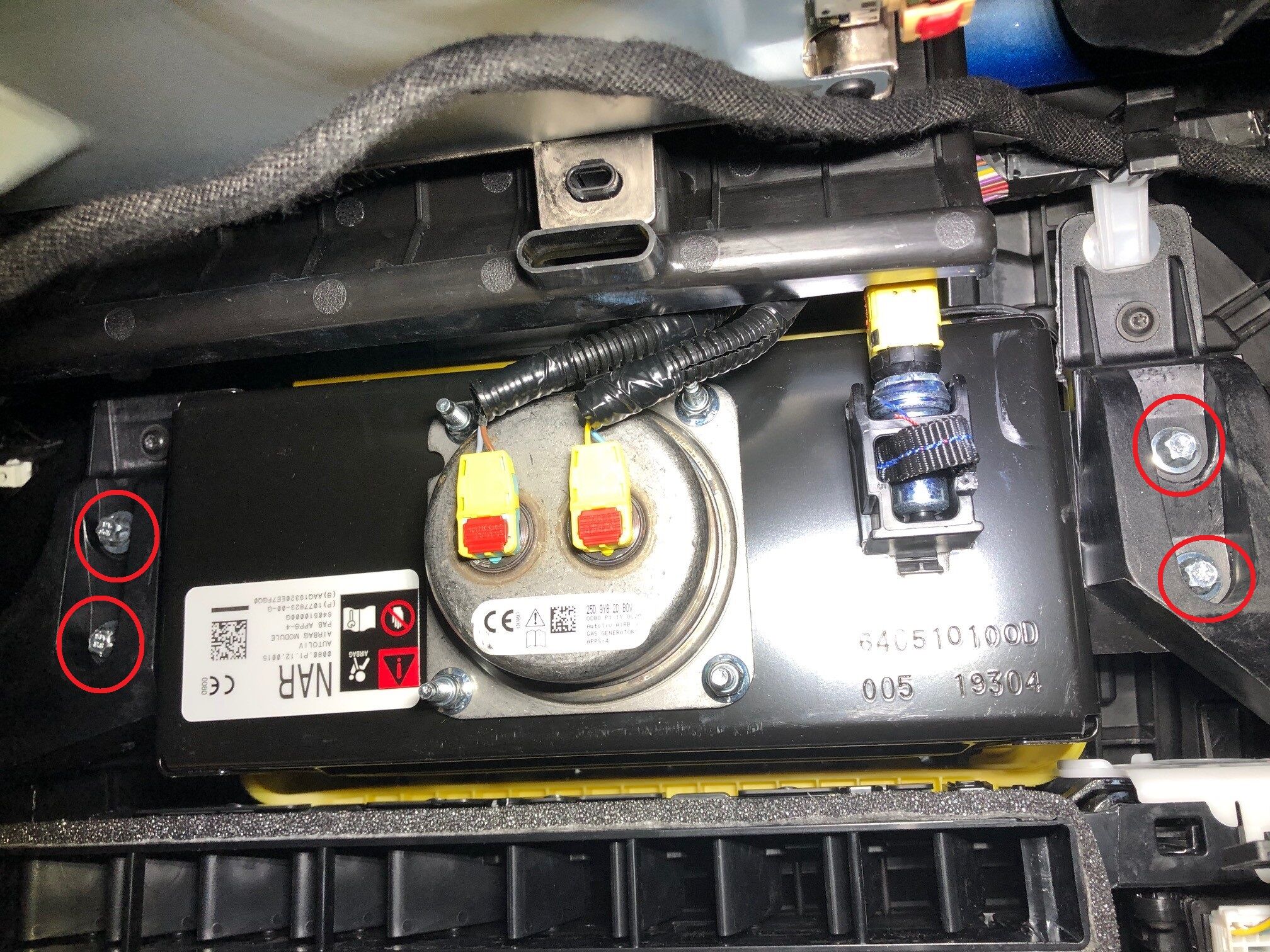

  43. 拆卸将副驾位气囊总成固定到横梁的螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个耐落螺栓,T30,8 Nm;新款车配备 4 个 E10 耐落螺栓;拆下后弃用

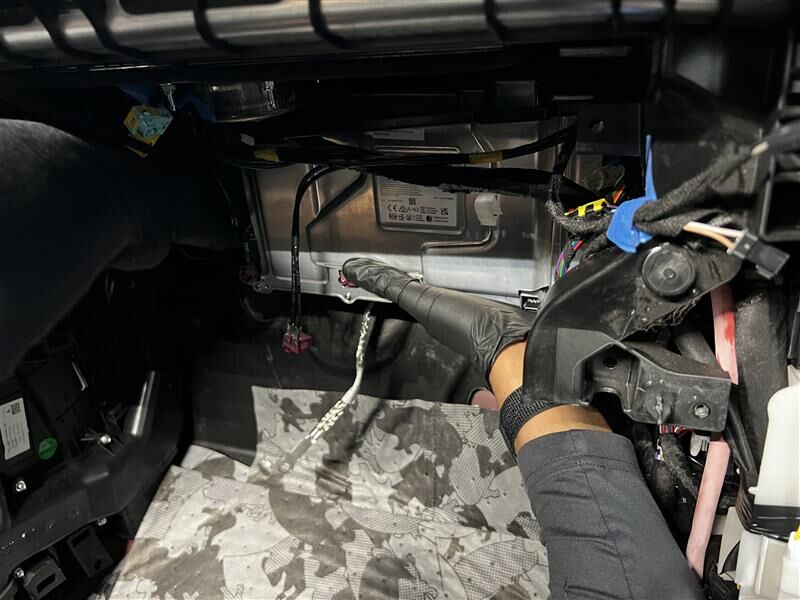

  44. 从隔板上拆下车载电脑
    Informational PurposesAn informational icon, calling your attention
    右手放在车载电脑上方,左手放在车载电脑下方,借助右手背将气囊总成向上推(朝向车辆后部)。注意不要损坏气囊连接或线束。

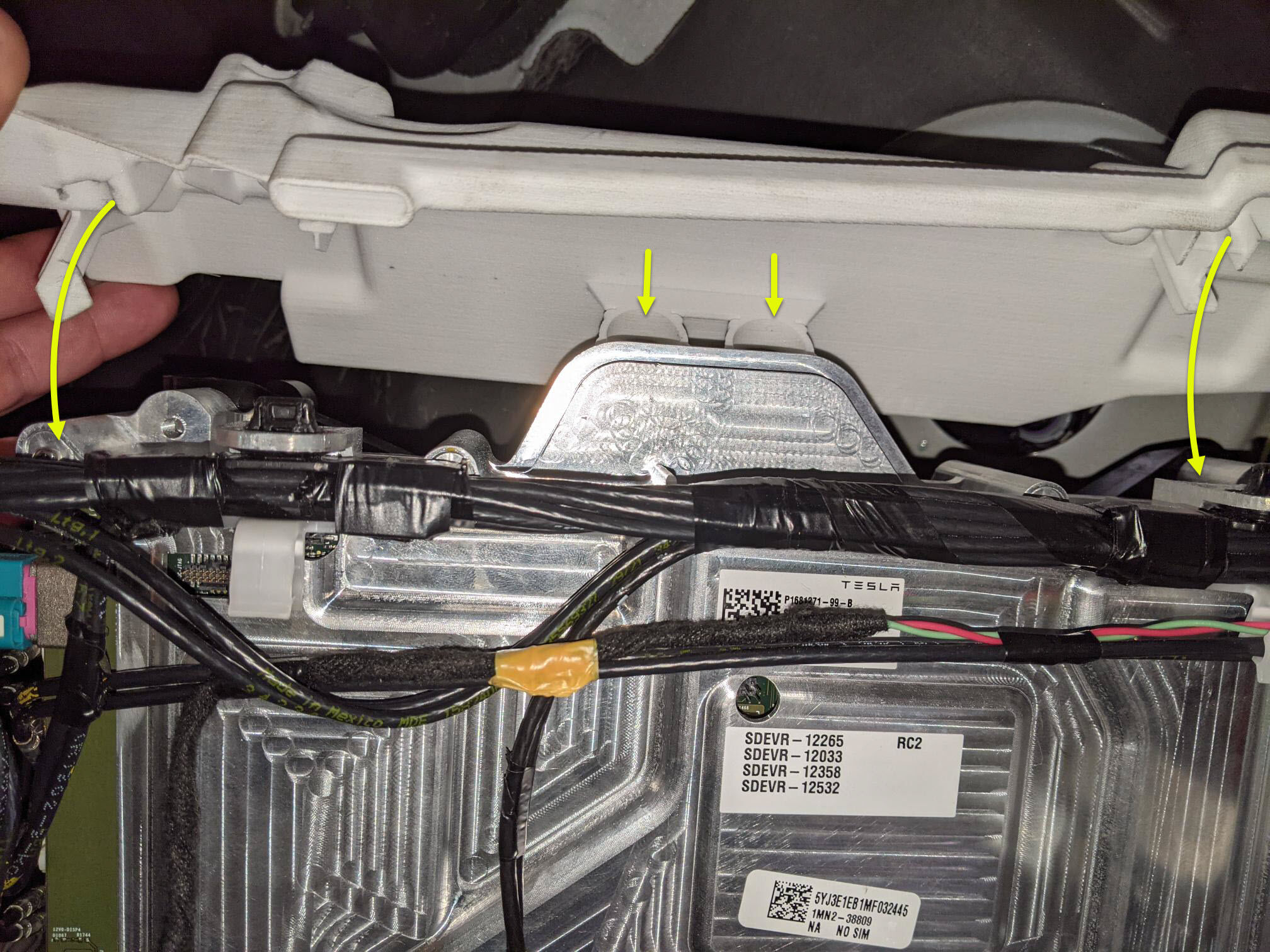

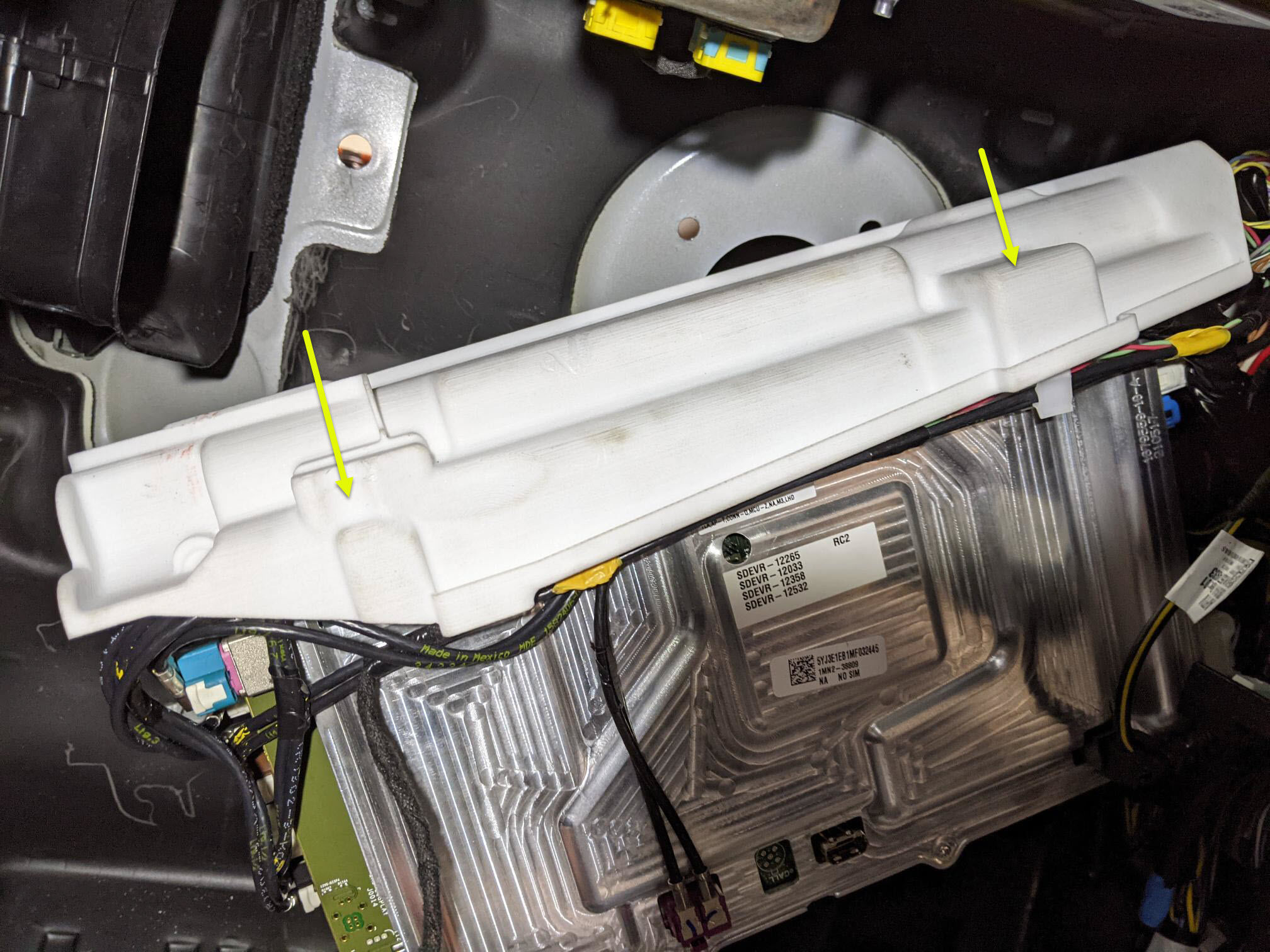

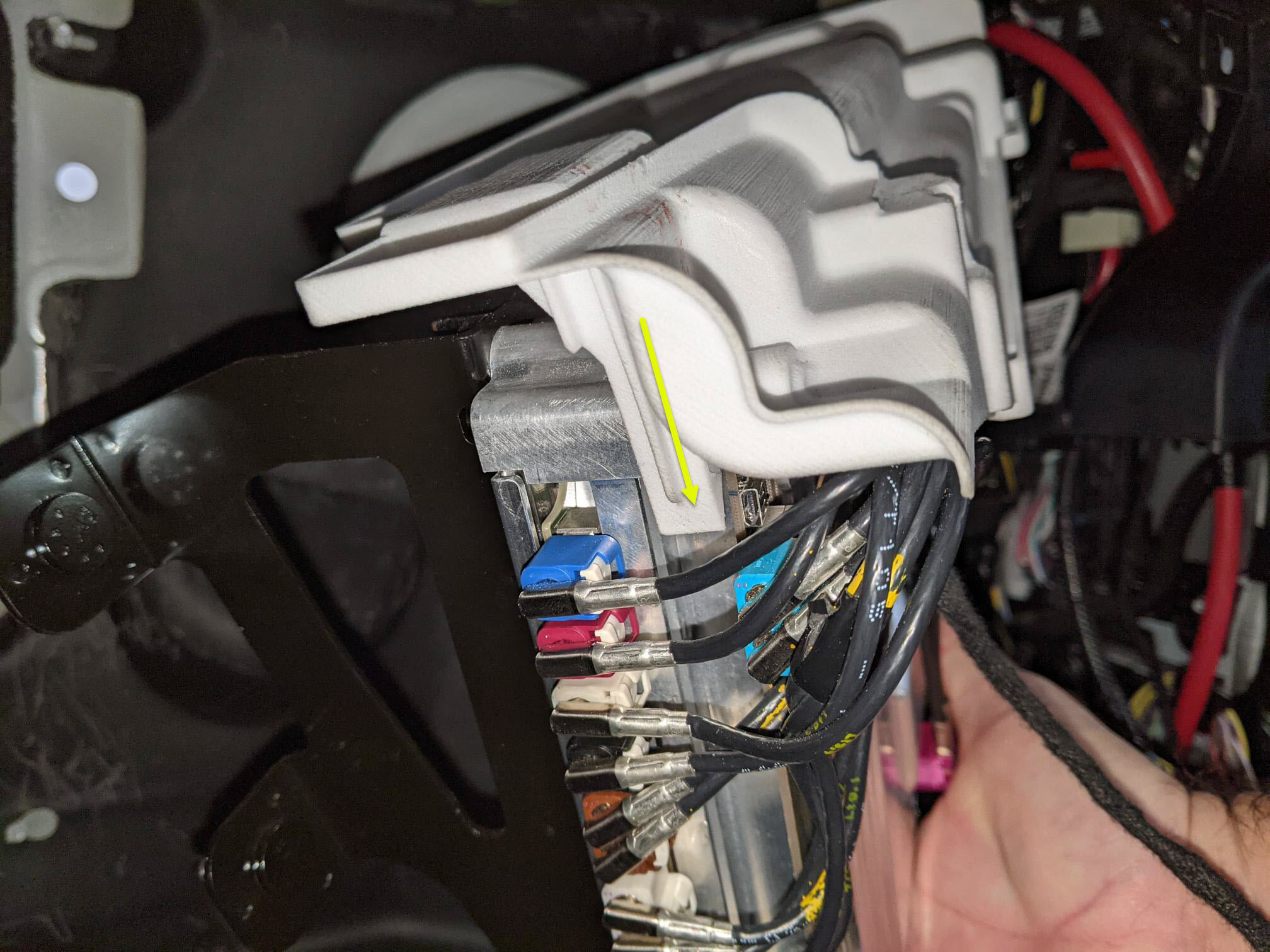

  45. 从车载电脑上拆下遮阳板
    Informational PurposesAn informational icon, calling your attention
    4 个夹子;将电脑左侧的锁片拉离电脑并将遮阳板向上提开。

安装

  1. 在电脑上安装遮阳板
    Informational PurposesAn informational icon, calling your attention
    4 个夹子;将冷却液管夹对准冷却液管,然后降下遮阳板,直到所有夹子都固定。
  2. 将电脑提升到隔板上的适当位置
    Informational PurposesAn informational icon, calling your attention
    右手放在电脑上方,左手放在电脑下方,借助右手将气囊向上推(朝向车辆后部),为遮阳板留出间隙。
  3. 安装将车载电脑固定到隔板的螺母
    Informational PurposesAn informational icon, calling your attention
    6 个耐落螺母,13 毫米,7.1Nm;安装新耐落螺母
  4. 从软管上拆下塞子
    Informational PurposesAn informational icon, calling your attention
    2 个塞子;拆下后接合弹簧夹
  5. 从车载电脑上拆下冷却液塞
    Informational PurposesAn informational icon, calling your attention
    2 个塞子
  6. 将冷却液软管安装到车载电脑
    Informational PurposesAn informational icon, calling your attention
    2 个软管连接器确保夹子正确就位在车载电脑的止动位。

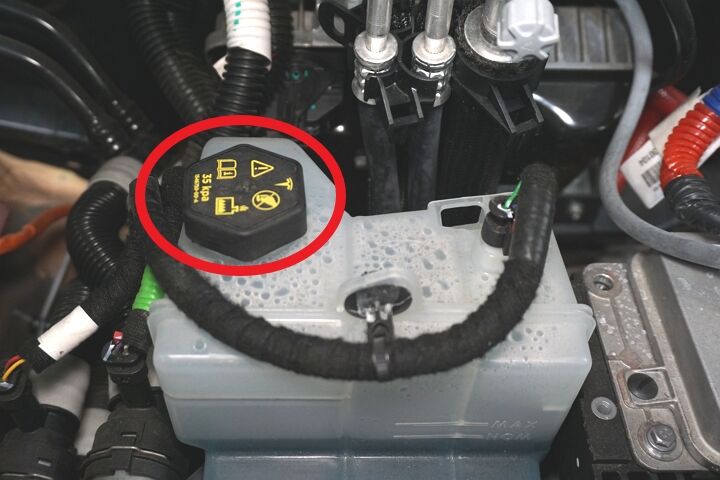

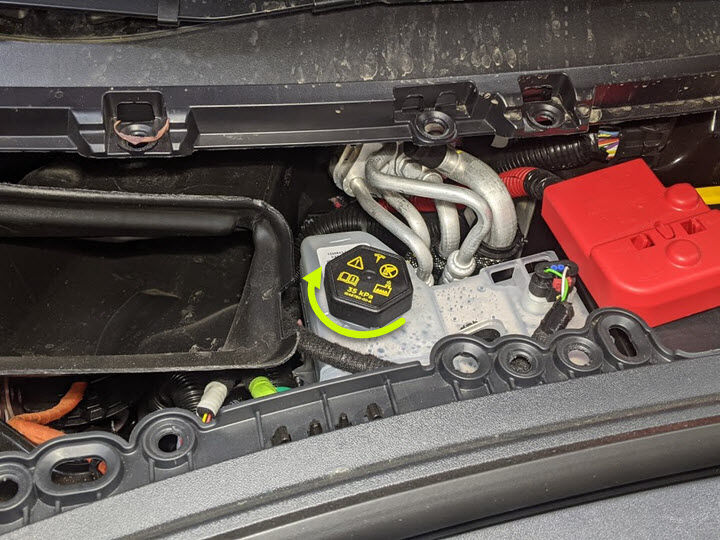

  7. 拆卸冷却液罐罐盖

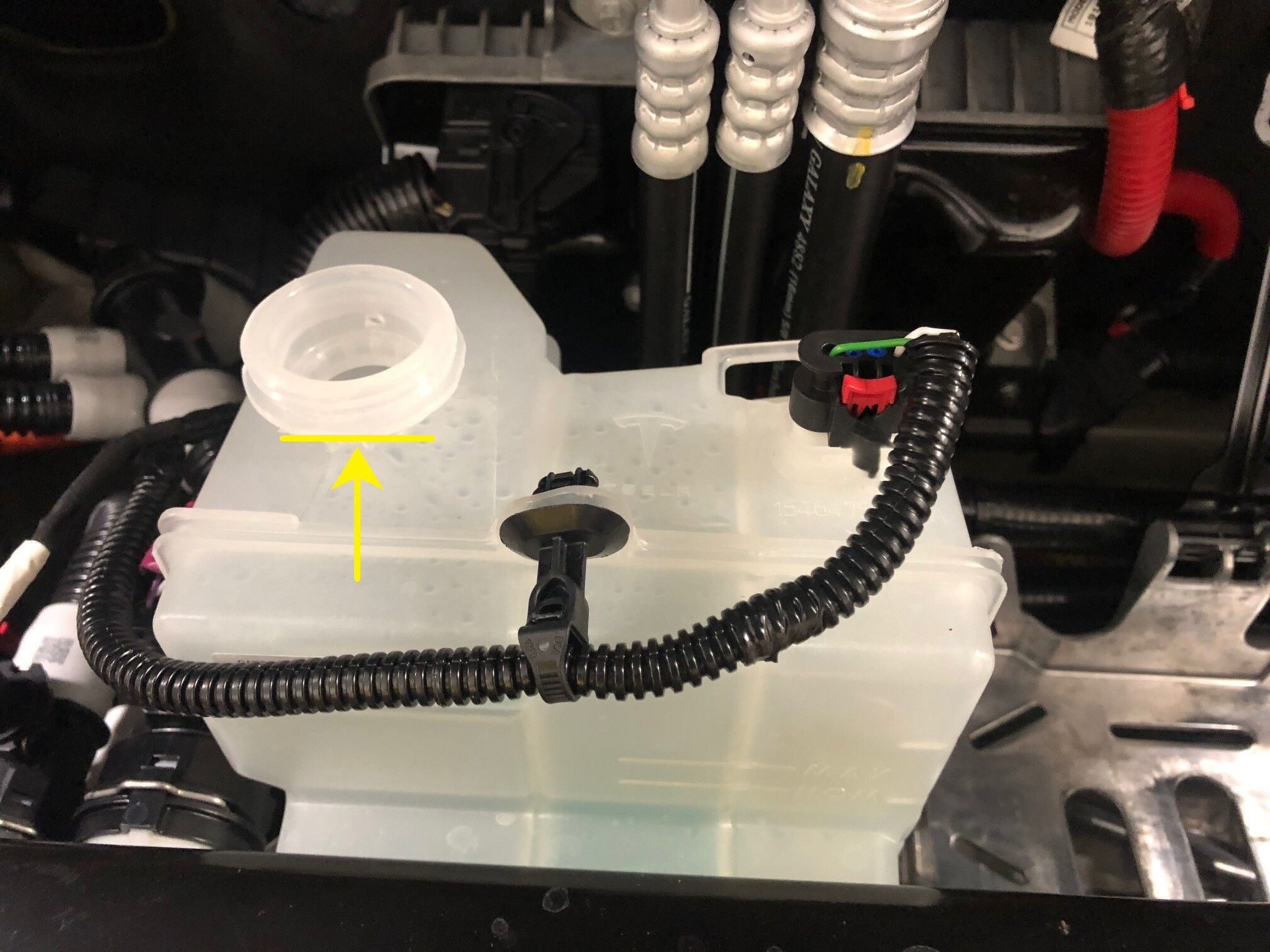

  8. 按指示将冷却液罐加注到颈部底部
  9. 取走车载电脑冷却液软管连接点下方的吸收性材料
  10. 取走车载电脑下方的吸收性材料
  11. 将气囊固定到横梁。
    Informational PurposesAn informational icon, calling your attention
    4 个耐落螺栓,T30,8 Nm;新款车配备 4 个 E10 耐落螺栓,
  12. 连接副驾位气囊总成的连接器
    Informational PurposesAn informational icon, calling your attention
    3 个连接器,北美以外地区 2 个连接器;连接器释放装置可能不同
  13. 将右侧地毯定位器支架安装到车辆上
  14. 安装固定 RH 毡毯定位器支架的螺母
    Informational PurposesAn informational icon, calling your attention
    2 个螺母,10 毫米,2.5 Nm;新款车可能使用夹子而不是螺母

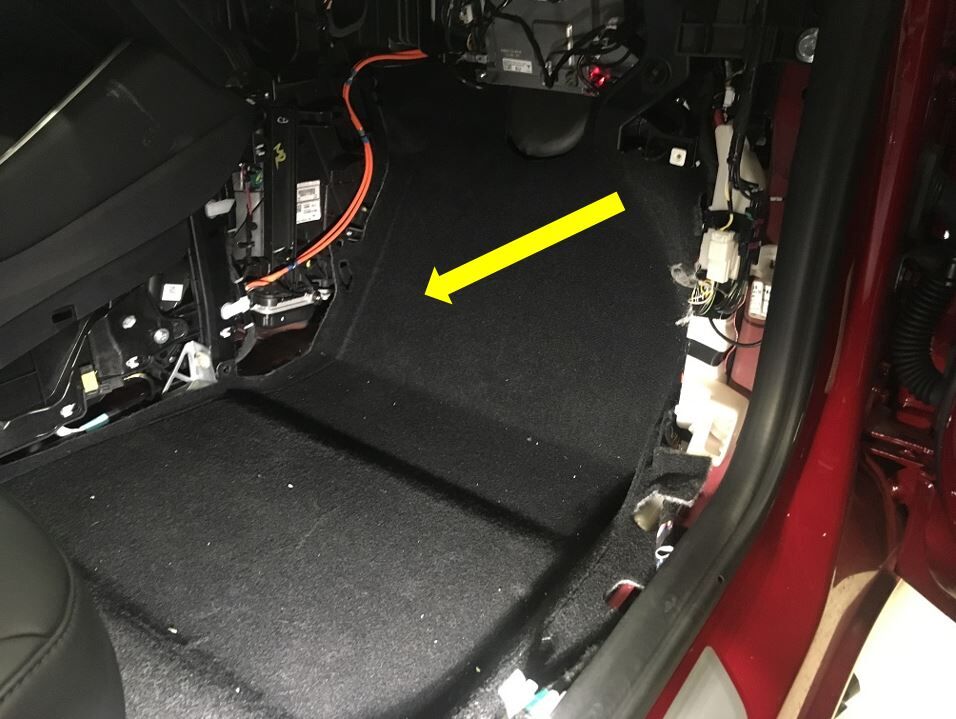

  15. 将驾驶室右前主地毯折叠至原位
    Informational PurposesAn informational icon, calling your attention
    向下移动前边缘并向上滑动后部以方便定位;将座椅线束安装到夹子中
  16. 安装将驾驶室主地毯副驾位侧固定到脚部空间区域的夹子
    Informational PurposesAn informational icon, calling your attention
    3 个推拉式卡子
  17. 安装 RH 仪表板气波槽
    Informational PurposesAn informational icon, calling your attention
    2 个推拉式卡子
  18. 安装副驾位脚部空间通风槽
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式卡子

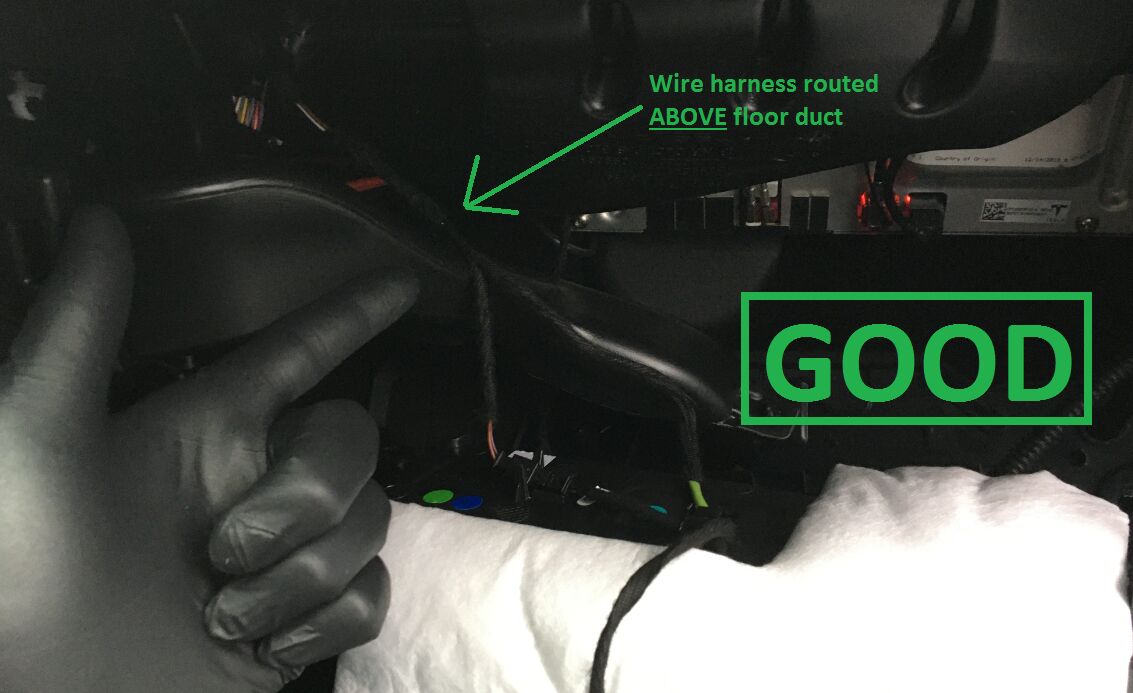

  19. 连接手套箱总成连接器
    Informational PurposesAn informational icon, calling your attention

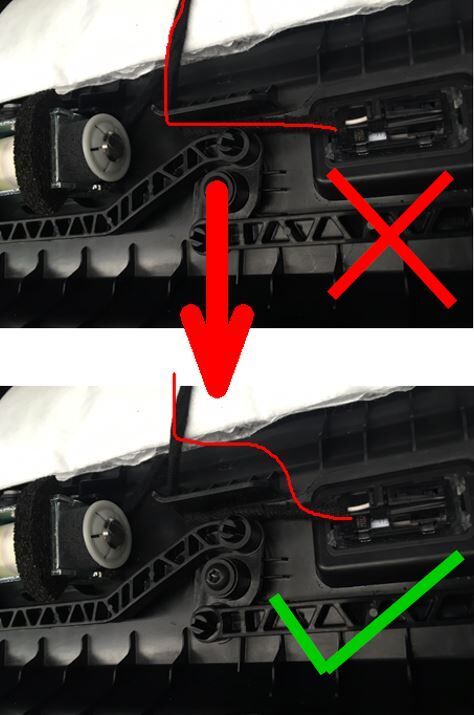

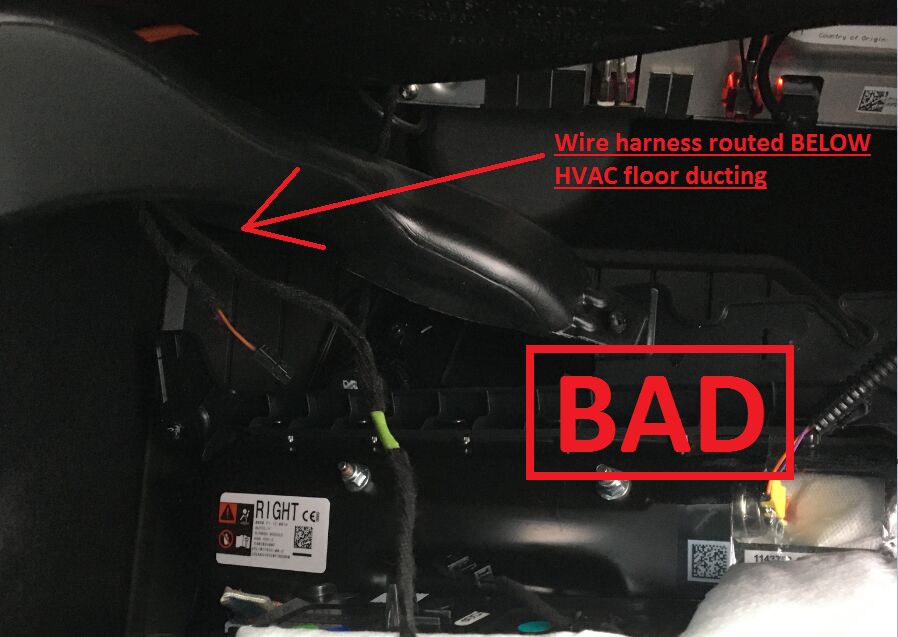

    3 个连接器;重新布置路面照明灯线束,防止阻碍棘爪的移动;连接前确保线束在副驾位脚部空间风管上方正确布线

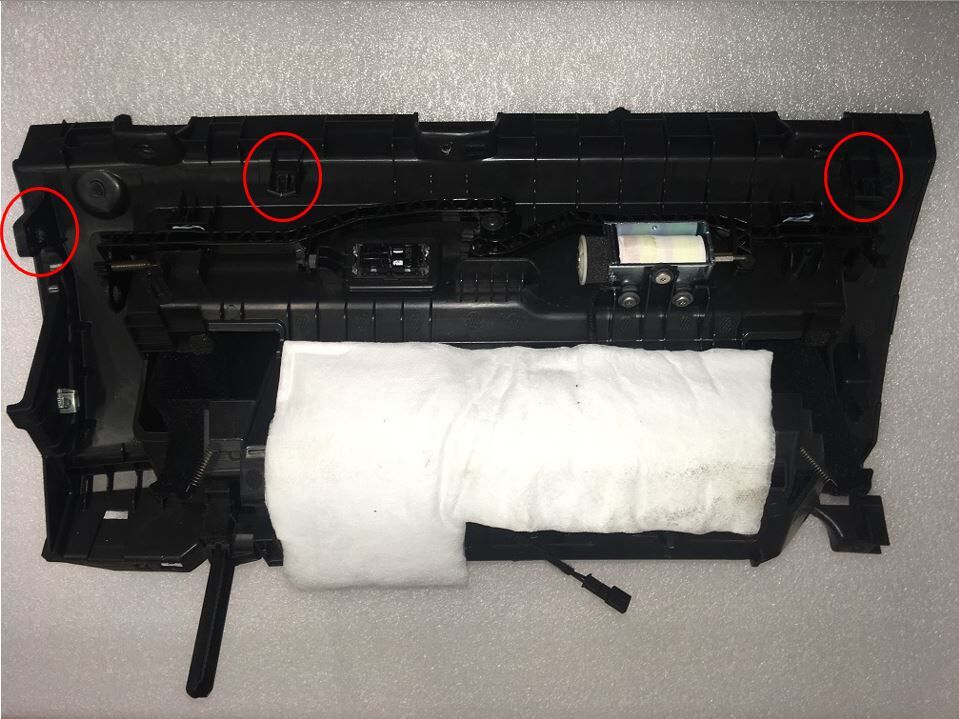

  20. 将手套箱安装到仪表板支架上
    Informational PurposesAn informational icon, calling your attention
    3 个卡子
  21. 安装将手套箱总成固定到仪表板支架的螺钉
    Informational PurposesAn informational icon, calling your attention
    6 个螺钉,T20,2.3 Nm
  22. 安装主饰板总成
    Informational PurposesAn informational icon, calling your attention
    15 个卡子,1 个中间卡子
  23. 将副驾位膝部气囊安装到车上
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;小心操作,避免损坏连接器/线束;连接连接器期间,需支撑膝部气囊
  24. 安装将副驾位膝部气囊固定到车辆的紧固件
    Informational PurposesAn informational icon, calling your attention
    4 个螺纹胶螺栓,E10,8 Nm;安装新的螺纹胶螺栓;2 个螺钉,T20,2 Nm,1 个推拉式卡子;如果车辆配备 T30 螺栓,则更新到 E10
  25. 安装固定 RH 脚部空间总成的夹子
    Informational PurposesAn informational icon, calling your attention
    4 个推拉式卡子

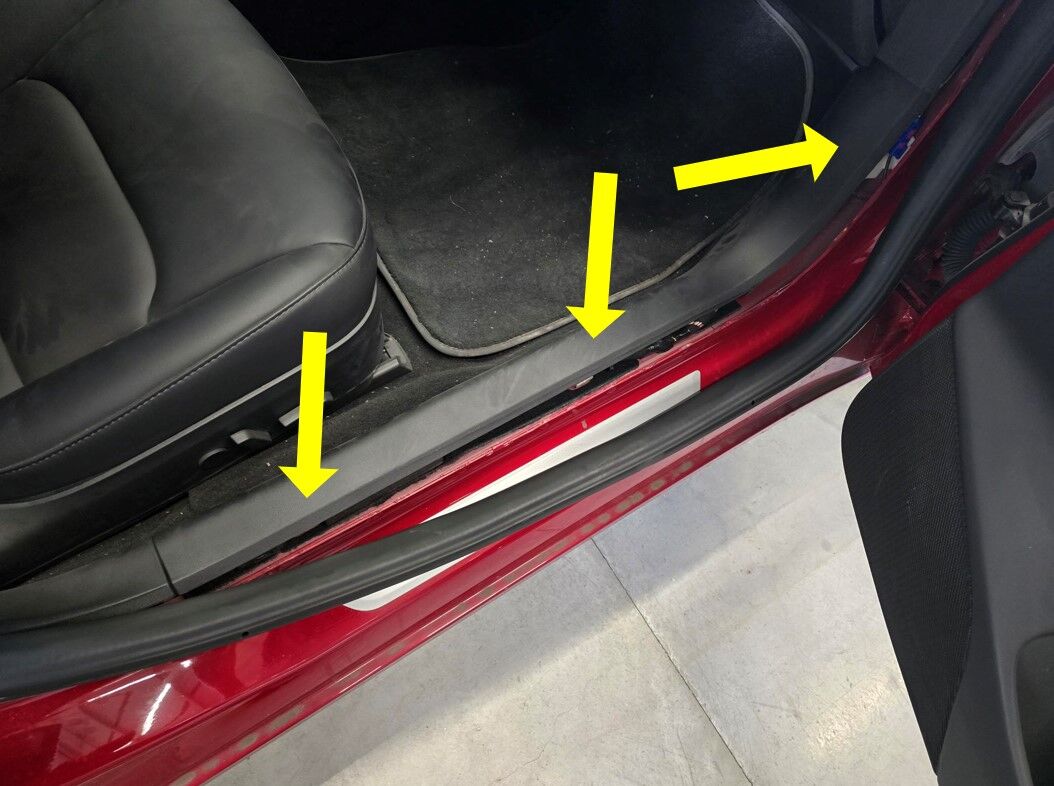

  26. 安装右侧 A 柱下饰板
    Informational PurposesAn informational icon, calling your attention
    1 个夹子,2 个导片;对齐 2 个前部锁片,然后将卡槽对齐线束支架,接着推动后端夹子,以便固定 B 柱下部
  27. 安装右侧 A 柱下饰板夹
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式卡子
  28. 安装右侧 A 柱中部总成
    Informational PurposesAn informational icon, calling your attention
    1 个夹子,1 个锁片;对齐底部锁片,然后推动顶部夹子,完全就位中部 A 柱;确保密封件位于饰板顶部
  29. 安装仪表板右侧端盖
    Informational PurposesAn informational icon, calling your attention
    3 个卡子
  30. 重新连接服务断路开关
    Informational PurposesAn informational icon, calling your attention
    1 个连接器固定锁片
  31. 连接低压电池连接器
    Informational PurposesAn informational icon, calling your attention
    在推入滑锁的同时向下推连接器,在锁完全固定后使 e-CPA 就位

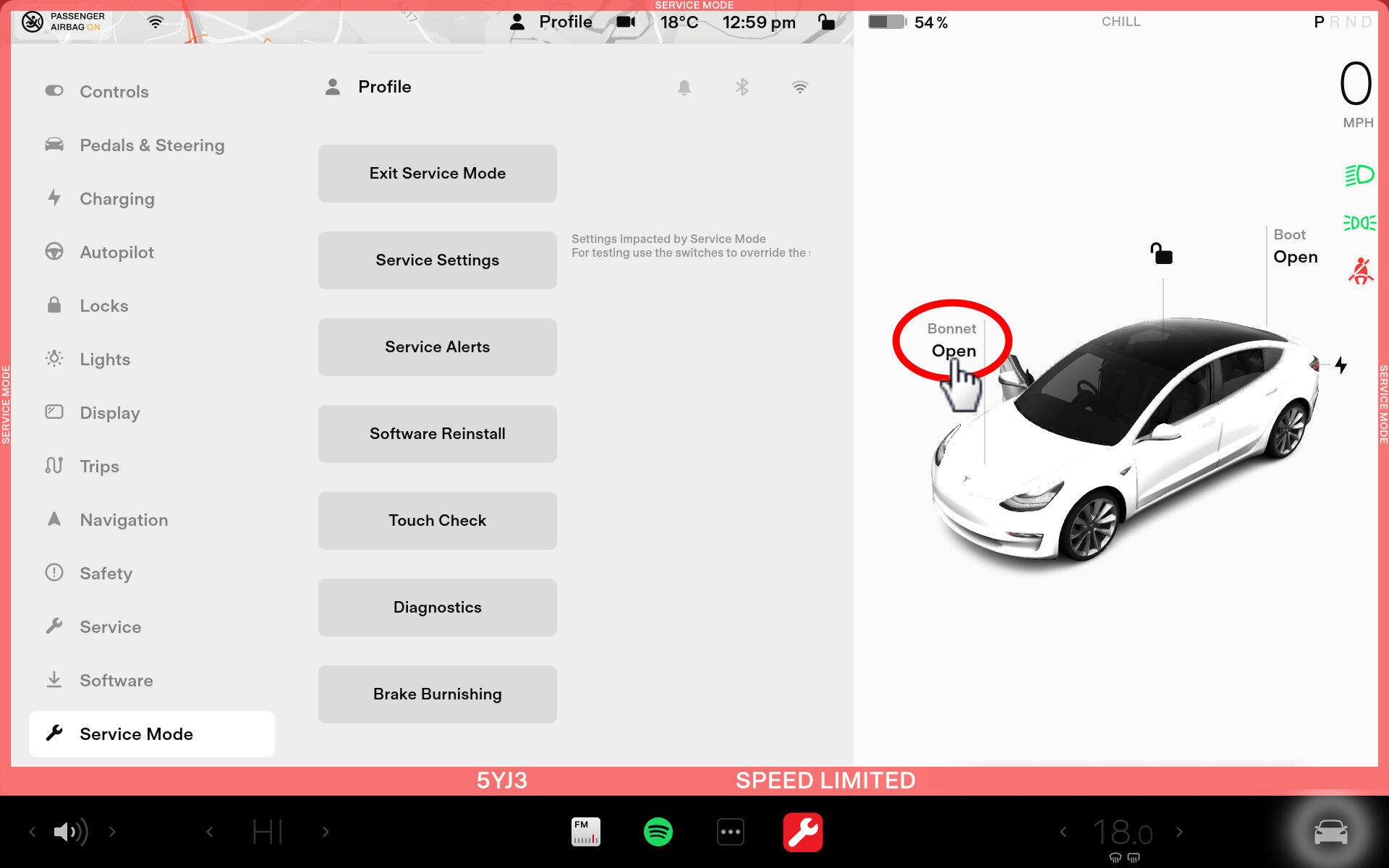

  32. 通过 UI 界面将车辆置于维护模式
    Informational PurposesAn informational icon, calling your attention
    在 Controls > Software 中选择车辆的徽标图标并停留四秒钟,然后在对话框中输入“维护”
  33. 使用 UI 界面访问温度系统例行程序
    Informational PurposesAn informational icon, calling your attention
    选择“快速控制 > 维护模式 > 诊断 > 温度”;将钥匙放在车内,按住右转向信号灯,踩下制动踏板 10 秒钟,为例程授权
  34. 通过 UI 界面,选择 “Start Coolant Air Purge” 处的 “Start” 按钮,此时将弹出 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start - SUCCESS” 窗口
    Informational PurposesAn informational icon, calling your attention
    此时将听到冷却液泵的声音;测试持续约 10 分钟;将车辆转入行驶状态可停止此例行程序;根据需要监测液位;完成后选择窗口左上角的 “X” 关闭

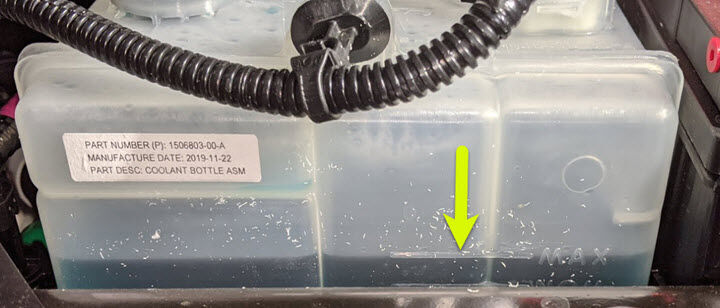

  35. 检查冷却液液位,必要时加满
    Informational PurposesAn informational icon, calling your attention
    确保液位位于 Max 线处
  36. 安装冷却液罐罐盖
  37. 通过 UI 界面退出“维护模式”。
    Informational PurposesAn informational icon, calling your attention
    退出维护模式:控制 > 维护模式 > 退出维护模式
  38. 将前备箱总成安装到车辆上
    Informational PurposesAn informational icon, calling your attention
    12 个夹子;确保前备箱总成已完全就位于夹子上;旧款车上的夹子数量可能不同
  39. 安装用于固定前备箱总成的紧固件
    Informational PurposesAn informational icon, calling your attention
    7 个螺栓,10 毫米,5 Nm;安装上部紧固件后降低 RBN 盖板;新款车可能未配备此盖板

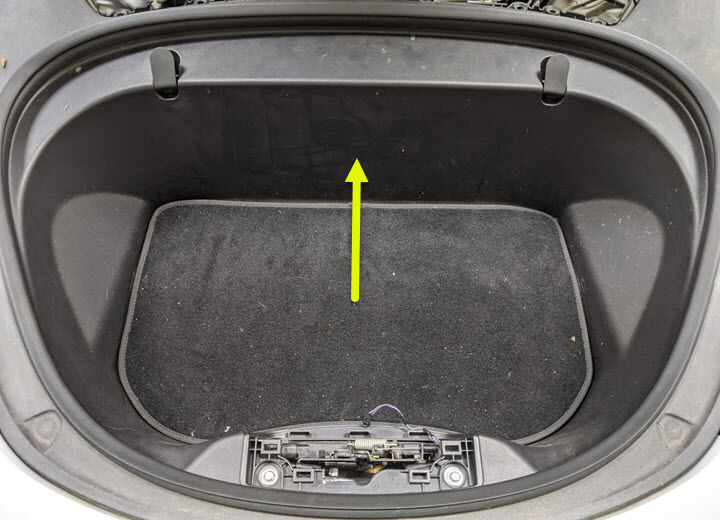

  40. 安装前备箱总成地毯
  41. 安装前备箱封闭板
    Informational PurposesAn informational icon, calling your attention
    4 个卡子,1 个连接器,前备箱安全开关,3 个导片,对齐 3 个导片,然后向下推动以固定卡子

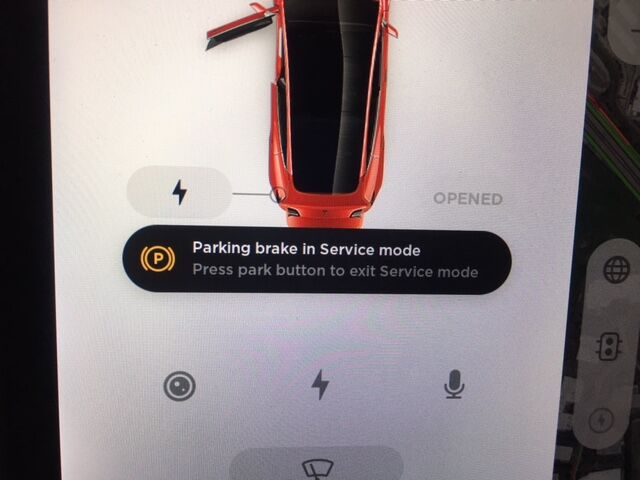

  42. 长按驻车按钮以退出电子驻车制动 (EPB) 维护模式
    Informational PurposesAn informational icon, calling your attention
    如有必要,可移走轮挡
  43. 安装驾驶室上部进气槽总成
    Informational PurposesAn informational icon, calling your attention
    3 个卡子,旧款车型可能配备 4 个卡子
  44. 安装后挡板
    Informational PurposesAn informational icon, calling your attention
    12 个卡子;如果有切断回路标签,分开此标签并确保安装挡板后此标签仍可见;往后的版本可能没有标签
  45. 关闭前备箱盖
  46. 升起所有车窗
  47. 关闭所有四个车门
    Informational PurposesAn informational icon, calling your attention
    关闭前需解锁后车门
