周边 - 方向盘（拆卸和更换）

校正代码 32051812 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下驾驶位安全气囊。请参阅 气囊 - 驾驶位（拆卸和更换）。
  2. 断开方向盘电气线束连接器。
  3. 断开电气线束与方向盘 LH 开关连接器的连接。
  4. 断开电气线束与方向盘右侧开关连接器的连接。
  5. 松开用于连接喇叭总成的卡子，然后将喇叭总成置于一旁。
  6. 断开电气线束与下部连接器的连接，然后将电气线束从方向盘上拆下。

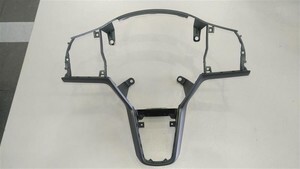

  7. 拆下将环绕五金件固定到方向盘的螺钉 (x4)，然后将环绕五金件拆下。
    5.4 Nm (4.0 lbs-ft)

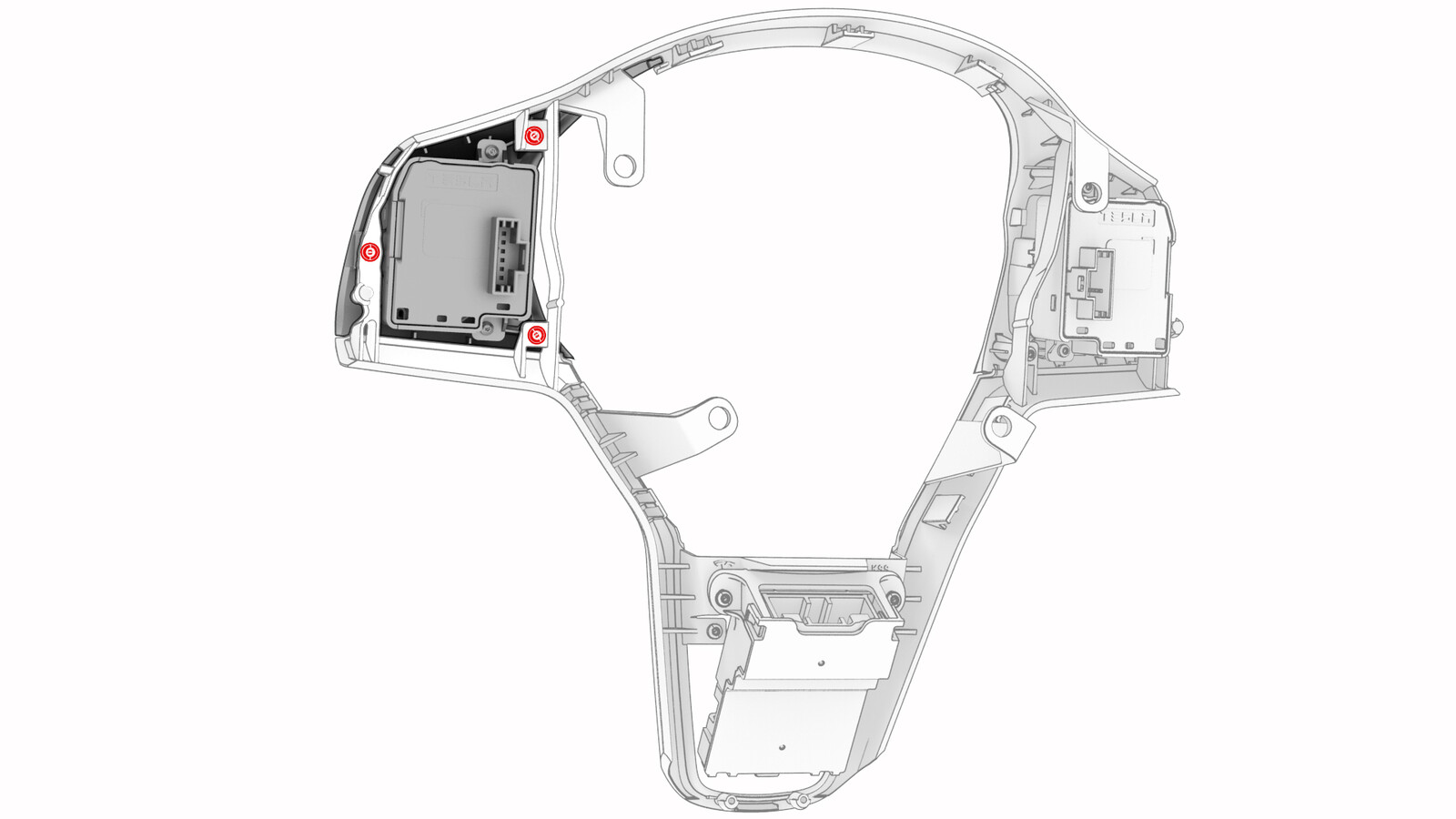

  8. 拆下将方向盘 LH 开关固定到环绕五金件的螺钉 (x3)，然后从环绕五金件上拆下开关。
    0.9 Nm (8 lbs-in)
  9. 拆下将方向盘 RH 开关固定到环绕五金件的螺钉 (x3)，然后从环绕五金件上拆下开关。
    0.9 Nm (8 lbs-in)
  10. 拆下将方向盘控制器固定到方向盘周边的螺钉（2 个），然后将控制器拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T10 梅花批头
  11. 拆下将下辐套固定到方向盘环绕件的螺栓。
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T10 梅花批头

安装

  1. 将下辐套放置在方向盘环绕件上，然后安装螺栓。
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    注
    插入下辐的下部边缘。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T10 梅花批头
  2. 安装将方向盘控制器固定到方向盘环绕件的螺栓。
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T10 梅花批头
  3. 将 LH 方向盘开关放置在方向盘环绕件上，然后安装螺栓。
    0.9 Nm (8 lbs-in)
  4. 将 RH 方向盘开关放置在方向盘环绕件上，然后安装螺栓。
    0.9 Nm (8 lbs-in)
  5. 将方向盘环绕件放置在方向盘上，然后安装螺栓。
    5.4 Nm (4.0 lbs-ft)
  6. 将喇叭放在方向盘总成上，然后紧固夹子。
  7. 连接 LH 方向盘开关电气连接器。
  8. 连接 RH 方向盘开关电气连接器。
  9. 连接方向盘控制器上的下部连接。
  10. 连接方向盘电气线束连接器。
  11. 安装驾驶位安全气囊。请参阅 气囊 - 驾驶位（拆卸和更换）。
