喇叭总成（拆卸和更换）

校正代码 17531202 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

    扭矩规格

    表 1. 扭矩规格： 喇叭总成（拆卸和更换）
    描述 扭矩值 推荐工具 重复使用/更换 备注

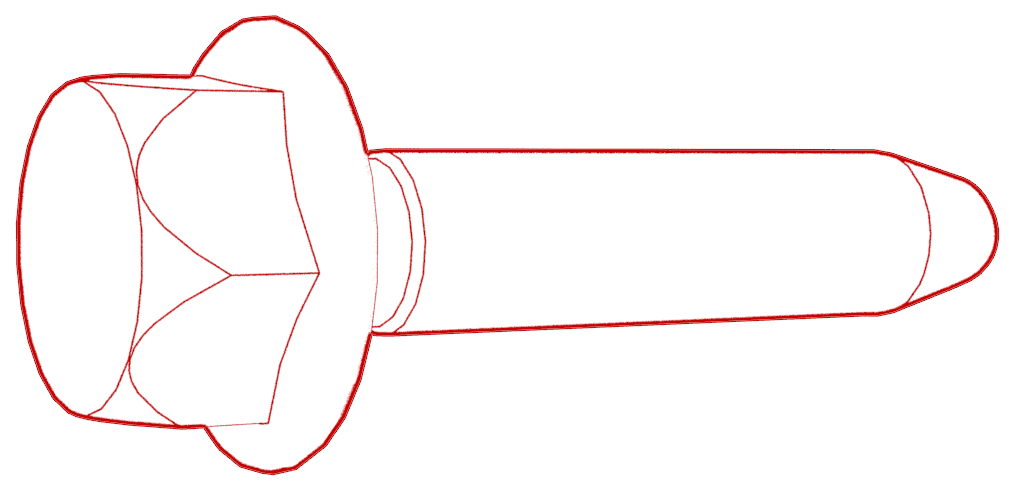

    将喇叭总成固定到前副车架的螺栓
    12 Nm (8.8 lbs-ft)
    • 10 毫米套筒扳手
    		 重复使用 建议使用手电筒来照亮

    拆卸

    图中左前轮毂已拆下，但此操作并非本程序的必要步骤。
    1. 将方向盘向左打尽。

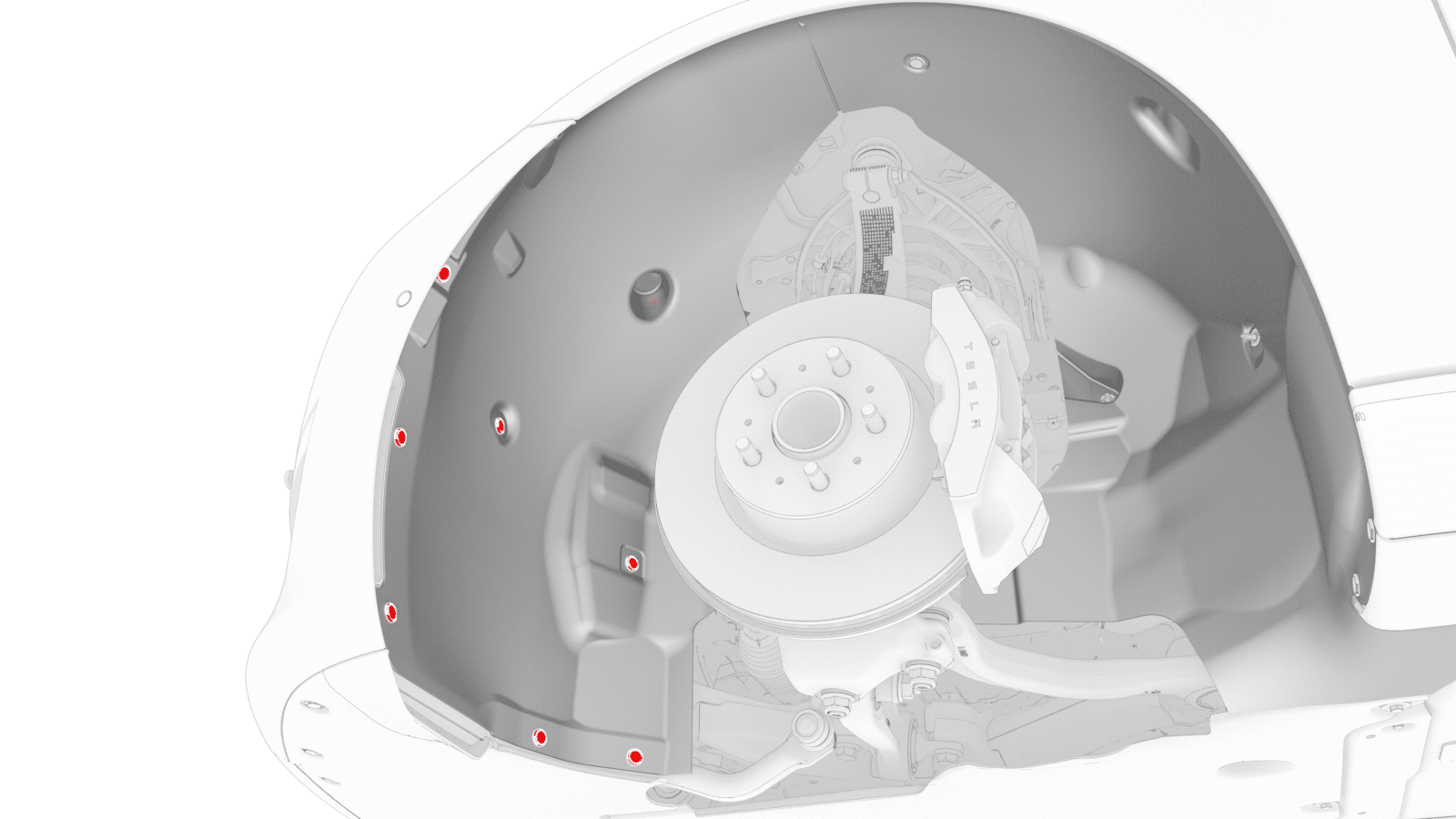

    2. 松开将左前轮拱内衬前部固定到车辆的卡子（7 个），然后将轮拱内衬朝向车辆后部移动，以便执行后续步骤。
    3. 小心地在轮毂内衬和前饰板总成之间插入一个可充气袋，然后给袋子充气。
      注
      此操作有助于接触喇叭总成。

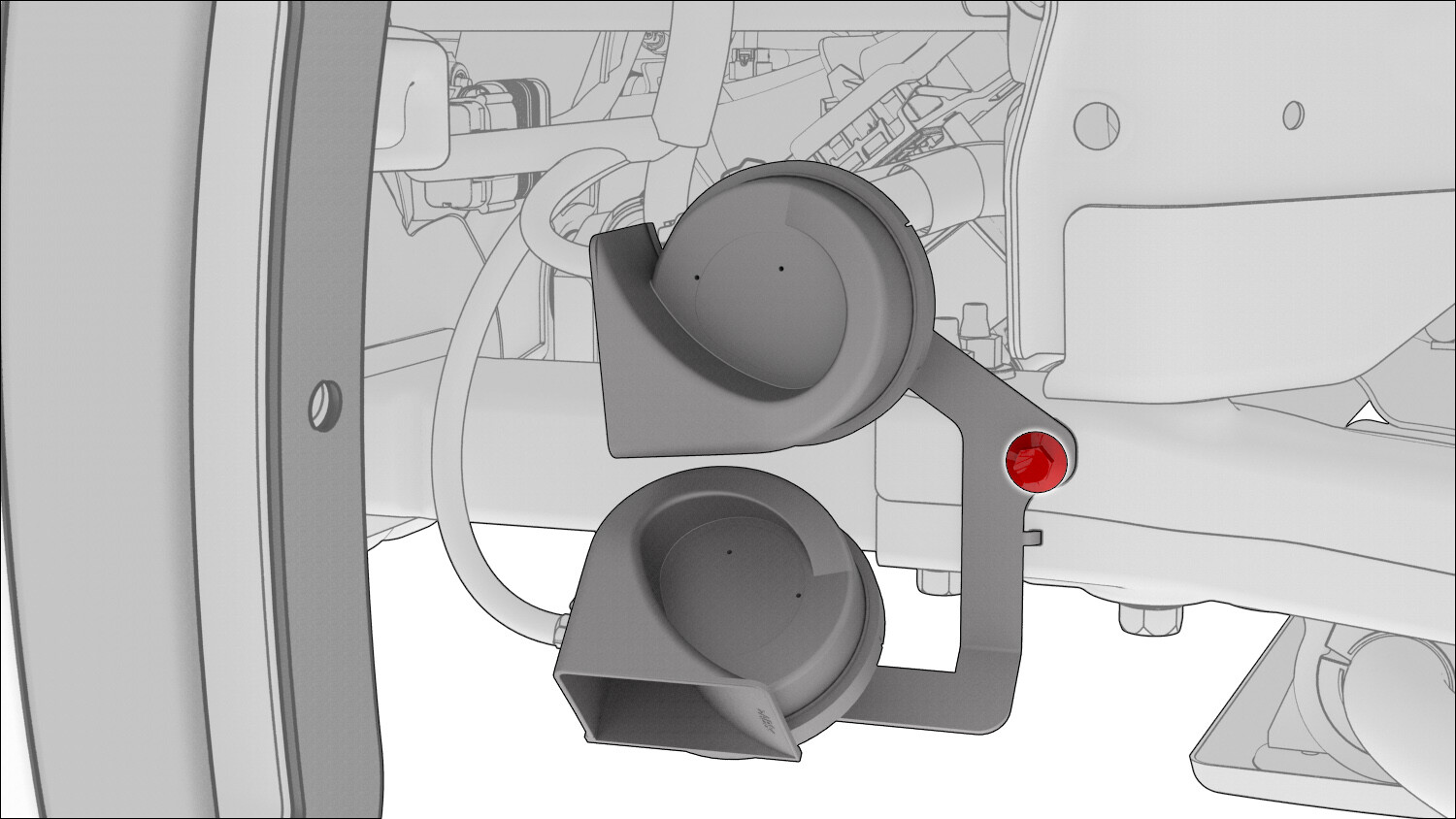

    4. 拆下将喇叭总成固定到前副车架的螺栓。
      注
      推荐使用以下工具
      • 10 毫米套筒扳手
    5. 从喇叭总成上断开电气连接器 (x2)。
    6. 将喇叭总成从车上拆下。

    安装

    1. 放置喇叭总成用于安装，然后将电气连接器 (x2) 连接到喇叭总成。
    2. 安装将喇叭总成固定到前副车架的螺栓。
      12 Nm (8.8 lbs-ft)
      注
      推荐使用以下工具
      • 10 毫米套筒扳手
    3. 为可充气袋放气，然后将其从轮毂内衬和前饰板之间取走。
    4. 安装将 LH 前轮拱内衬前部固定到车辆的夹子 (x7)。
    5. 将方向盘回正。
