触摸屏(拆卸和更换)

校正代码 21051202 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格触摸屏(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
显示器外壳至触摸屏紧固件
3 Nm (2.2 lbs-ft)
  • 梅花 T30 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 2 英寸加长件
更换
仪表板至触摸屏紧固件(10 毫米六角)
16 Nm (11.8 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 4 英寸加长件
更换
仪表板至触摸屏紧固件 (T30 梅花头)
12 Nm (8.8 lbs-ft)
  • 梅花 T30 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
  • 4 英寸加长件

拆卸

  1. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)

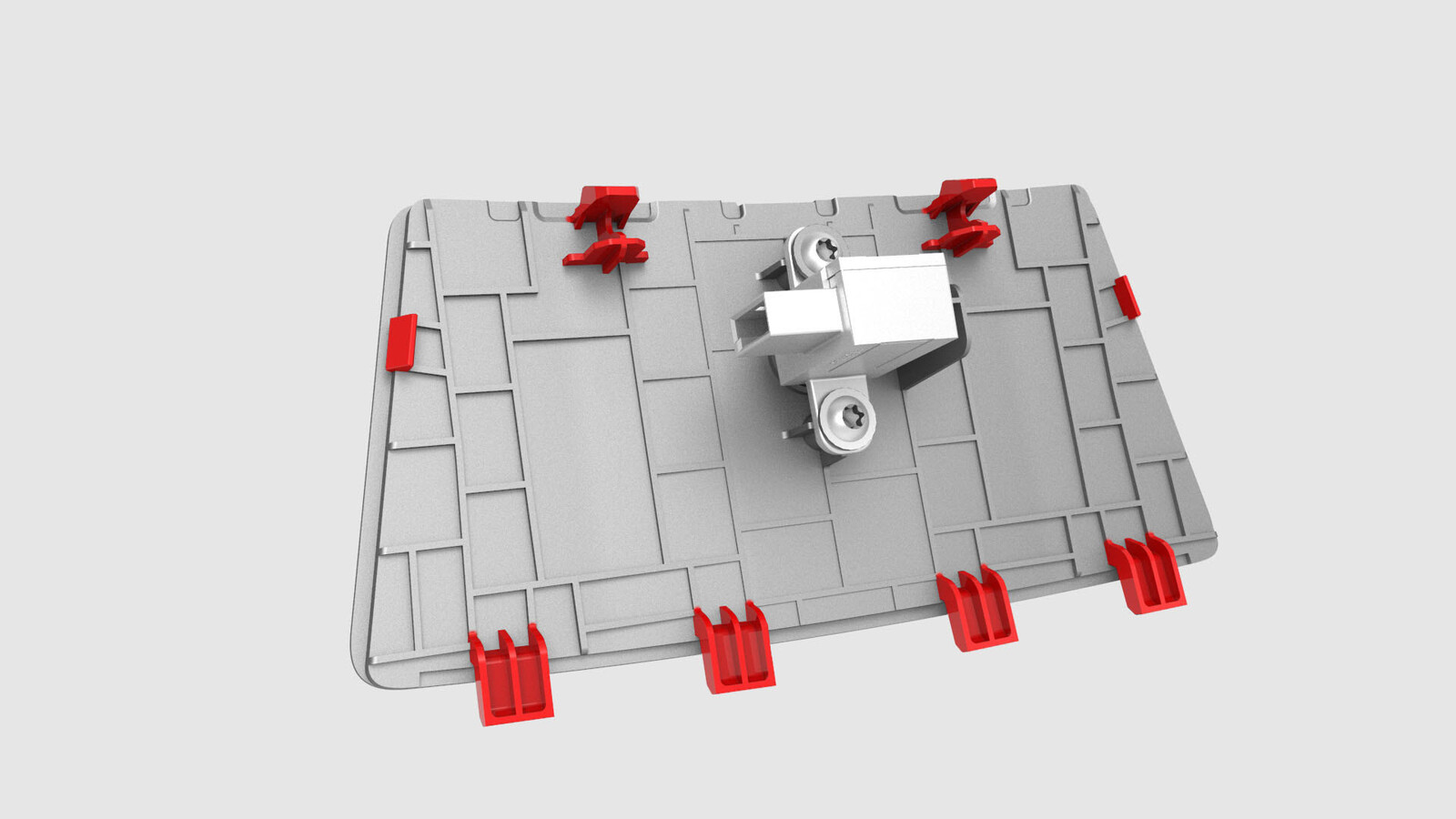

  4. 向维修面板的顶部中央槽中插入挖撬工具,然后松开将维修面板固定到仪表板的夹子和锁片。
  5. 断开驾驶室温度传感器连接器,然后从车上拆下维修面板。

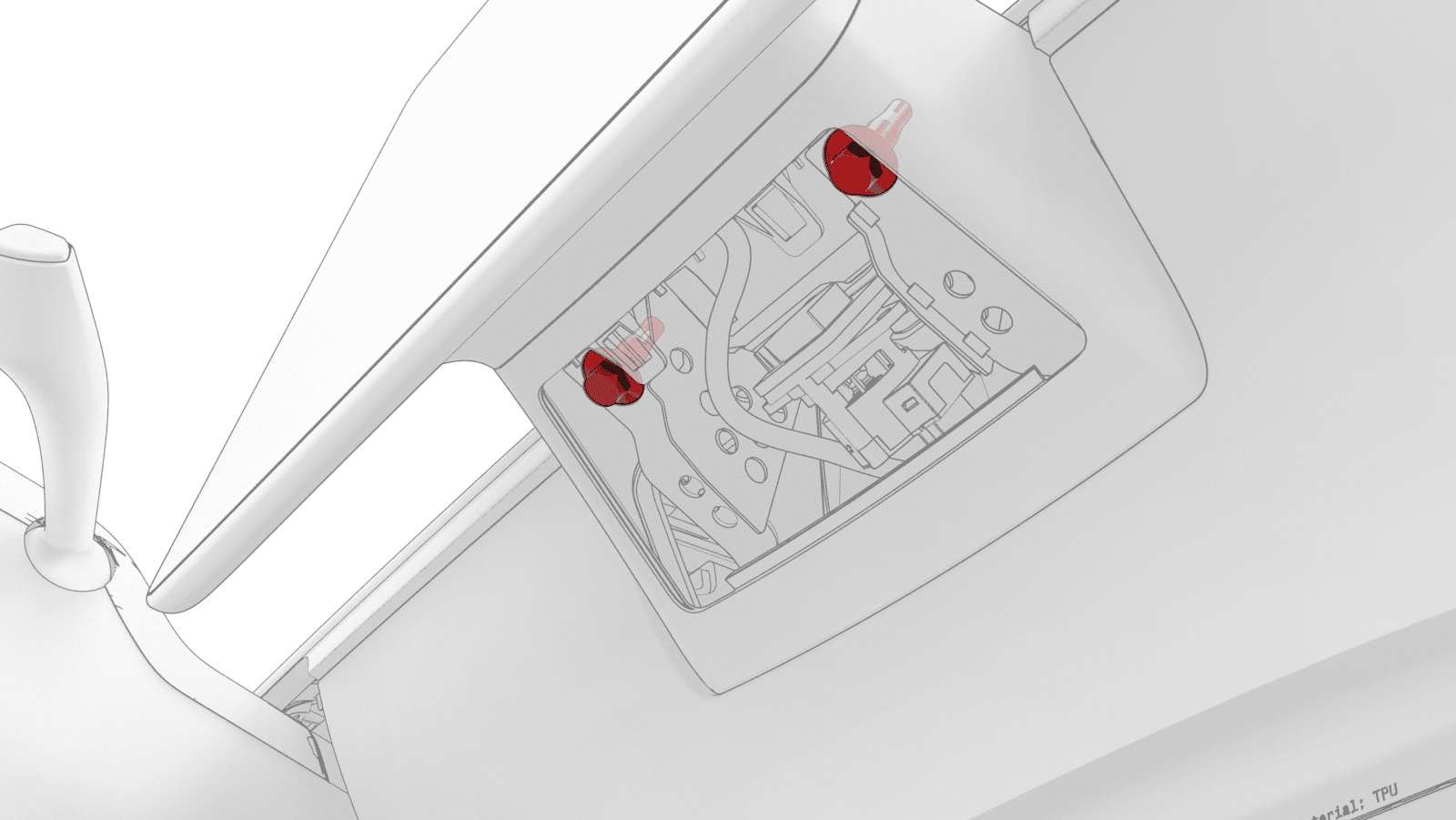

  6. 拆下并弃用将触摸屏固定到仪表板的螺栓,然后将触摸屏向车辆后部滑以将其拆下。
    Informational PurposesAn informational icon, calling your attention
    车辆可能配备 Torx T30 或 10 毫米六角螺丝。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒10 毫米套筒
    • 1/4 英寸标准棘轮
    • 4 英寸加长件

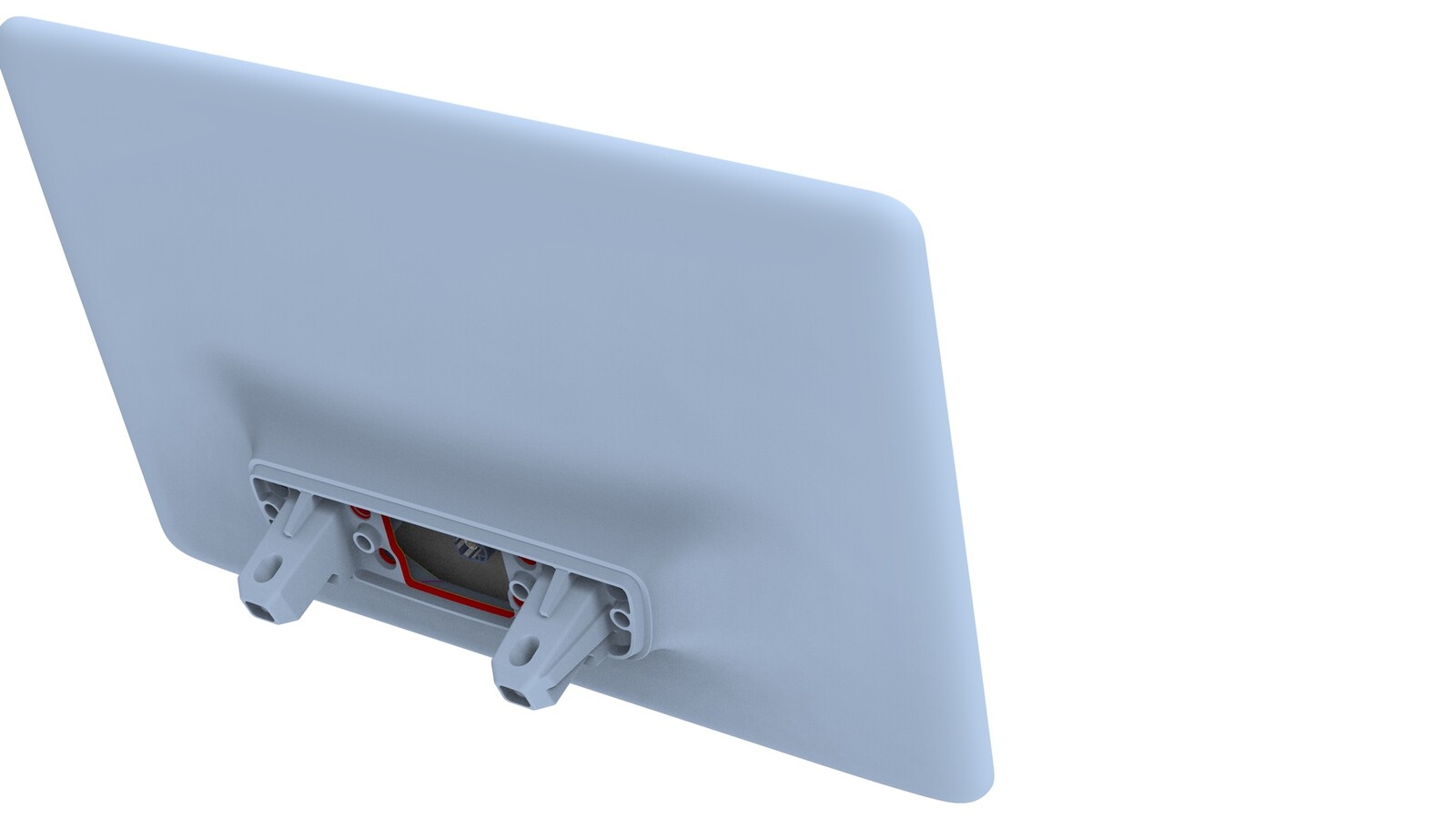

  7. 拆卸将中央显示器外壳固定到触摸屏的螺钉,然后j将外壳从触摸屏上拆下。
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件

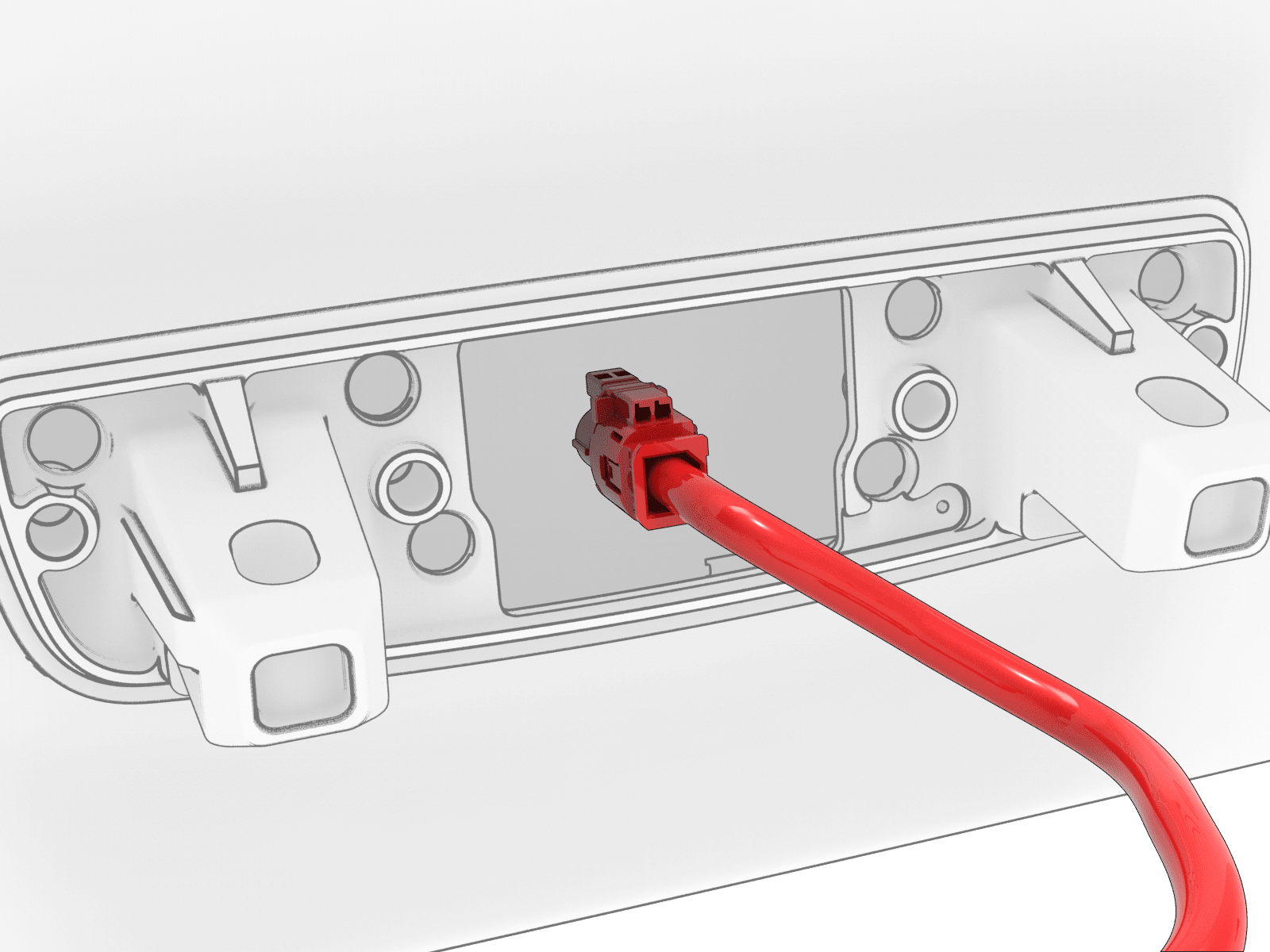

  8. 断开触摸屏电气连接器,然后将触摸屏和中央显示器外壳从车上拆下。
  9. 将中央显示器外壳从触摸屏上拆下。

安装

  1. 将中央显示器外壳放到车辆上,然后穿过外壳后部插入触摸屏电气连接器。
  2. 将触摸屏放到中央显示器外壳上,然后将触摸屏电气连接器连接到显示屏。
  3. 安装将中央显示器外壳固定到触摸屏的螺钉。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  4. 将触摸屏放置在仪表板上,将其朝车头方向滑动,然后安装新的螺栓,将触摸屏固定到仪表板。
    16 Nm (11.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 4 英寸加长件
  5. 将温度传感器连接到维修面板。
    Informational PurposesAn informational icon, calling your attention
    连接器朝向车辆的 LH 侧。
  6. 安装将维修面板固定到仪表板的夹子和锁片。
  7. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  8. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  9. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 的搜索字段中输入“Display”。
    Informational PurposesAn informational icon, calling your attention
    如果尚未选择 “Actions”,请确保选择该项。
  12. 点击PING-BASH_DISPLAYSearch for routine in ToolboxDisplay Connection Test旁边的Play按钮,然后选择Run
  13. 在 Toolbox 中,在搜索字段中输入 “GATEWAY”。
  14. 点击PROC_ICE_X_GATEWAY-REBOOTSearch for routine in ToolboxGateway Reboot旁边的Play按钮,然后选择Run
    Informational PurposesAn informational icon, calling your attention
    该步骤将重启网关。
