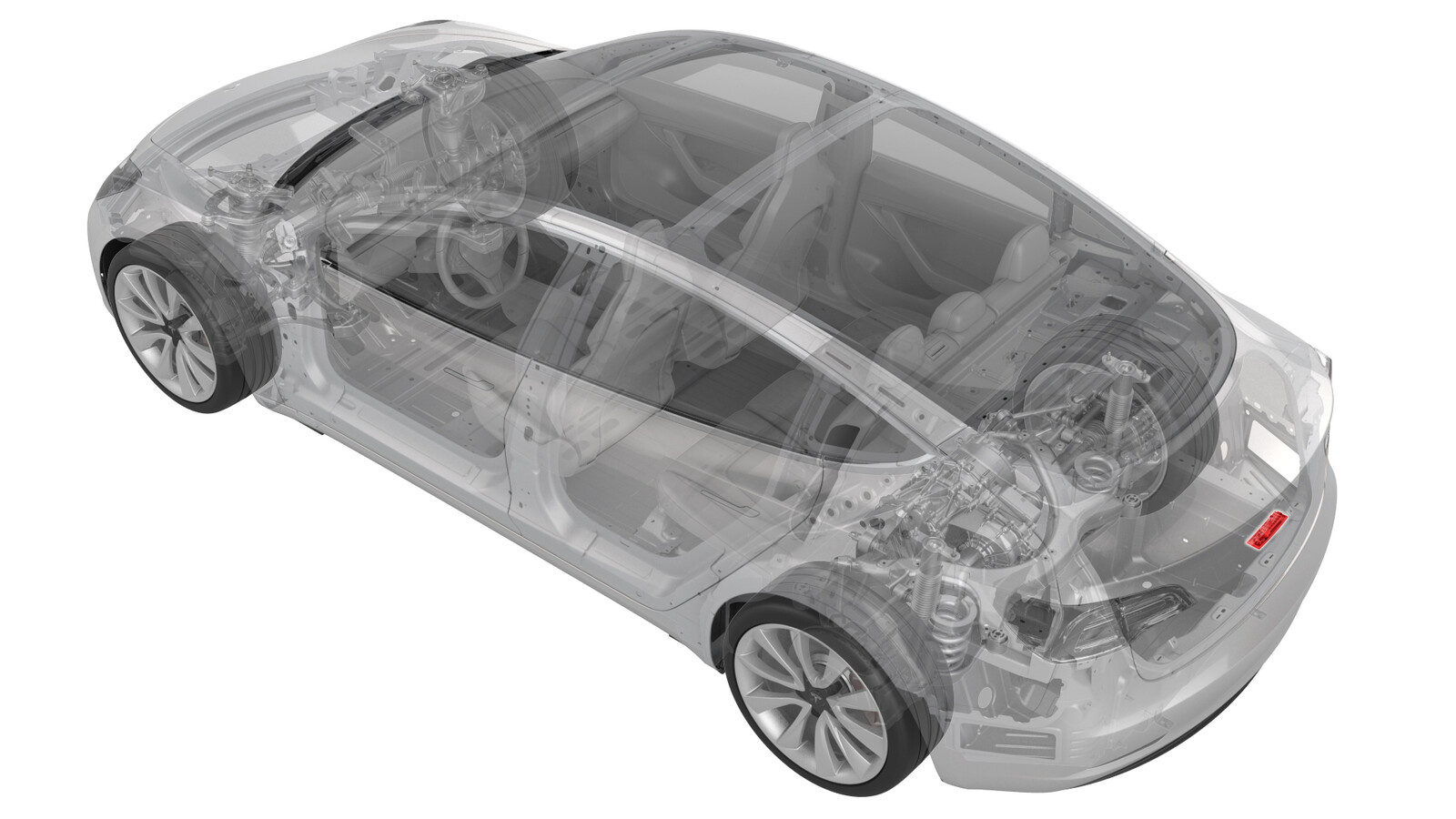

开关和摄像头总成 - 外部释放 - 后备箱（拆卸和更换）
校正代码
11355612
0.12
NOTE: Unless otherwise explicitly
stated in the procedure, the correction code and its associated FRT reflect all of the
work required to perform this procedure, including the linked procedures. Do not stack correction codes unless
explicitly told to do so.
NOTE: See Flat Rate
Times to learn more about FRTs and how they are created.
NOTE: See 人员保护 to make sure wearing proper PPE when
performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working
practices.
- 2025 年 3 月 6 日：删除了“重置 DAS”步骤，添加了“清除摄像头校准”步骤。
- 2023 年 4 月 13 日：添加了车牌拆卸参考信息并更新了 DAS 重置说明。
拆卸
- 如果需要，请拆下车牌和支架。请参阅支架 - 车牌 - 后（EMEA）（拆卸和更换）。
- 拆下后备箱盖饰板。请参阅饰板 - 盖 - 后备箱（拆卸和更换）。
-

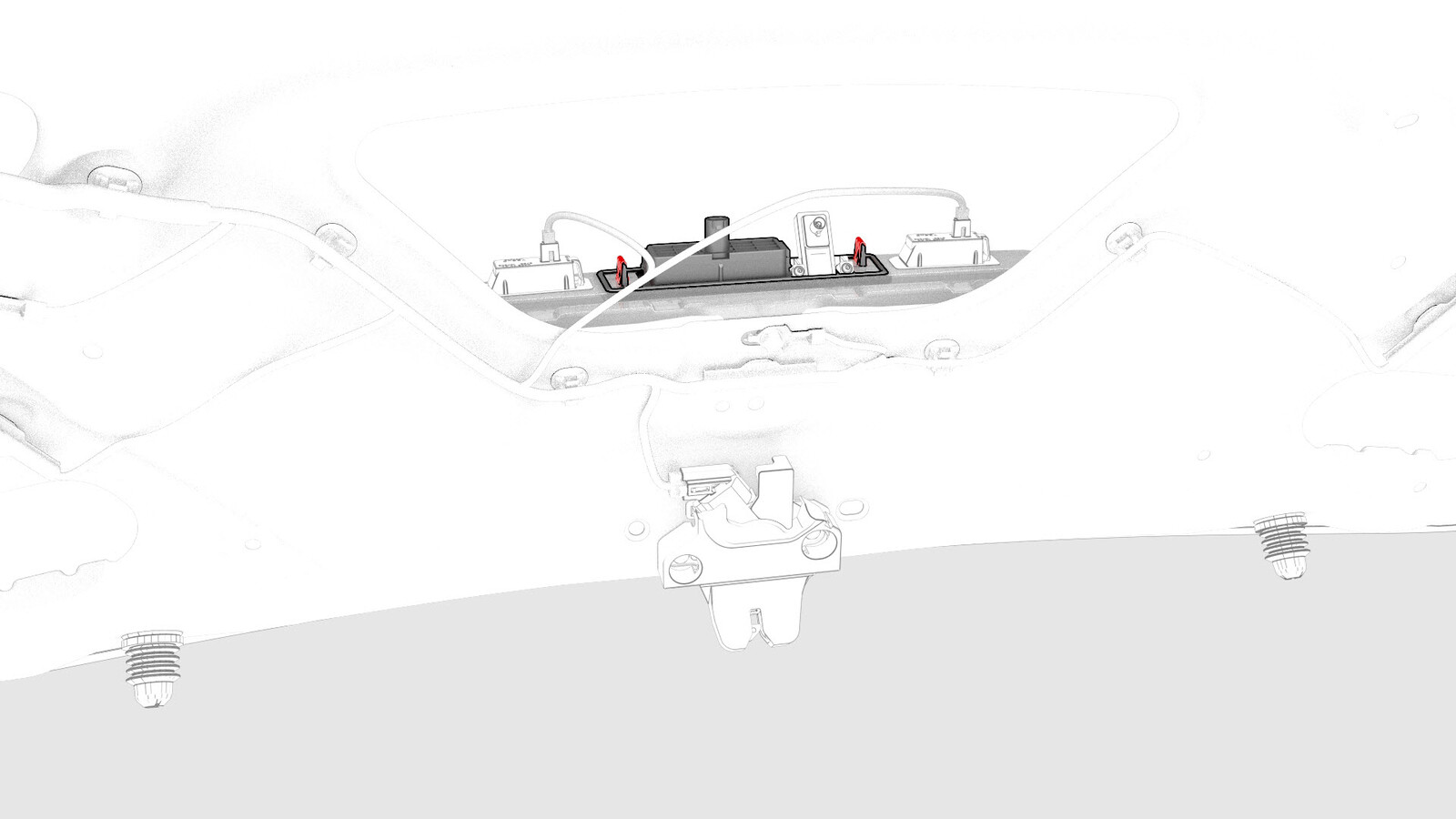

断开电气连接器与后备箱外部释放开关和后置摄像头之间的连接。
-

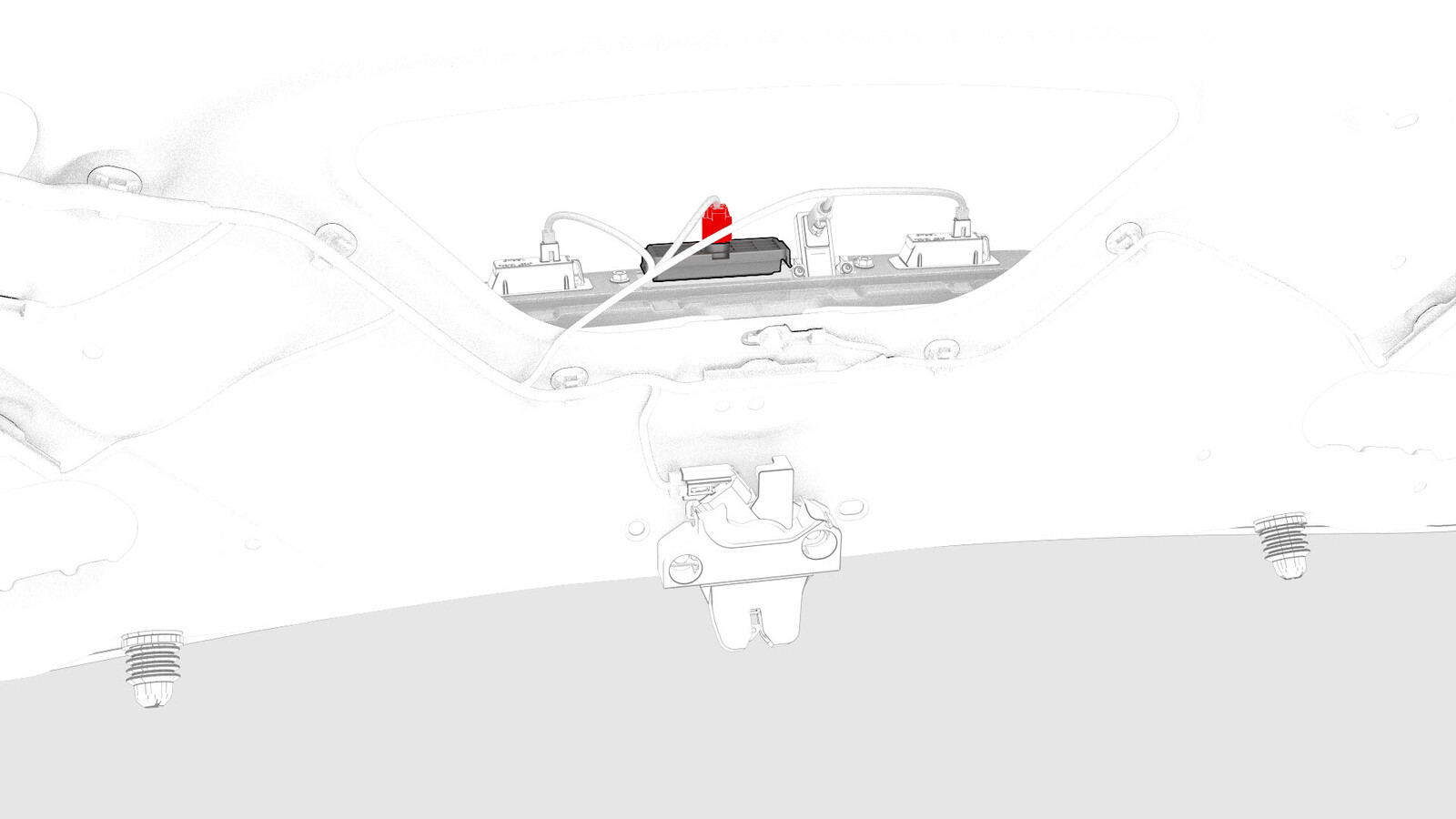

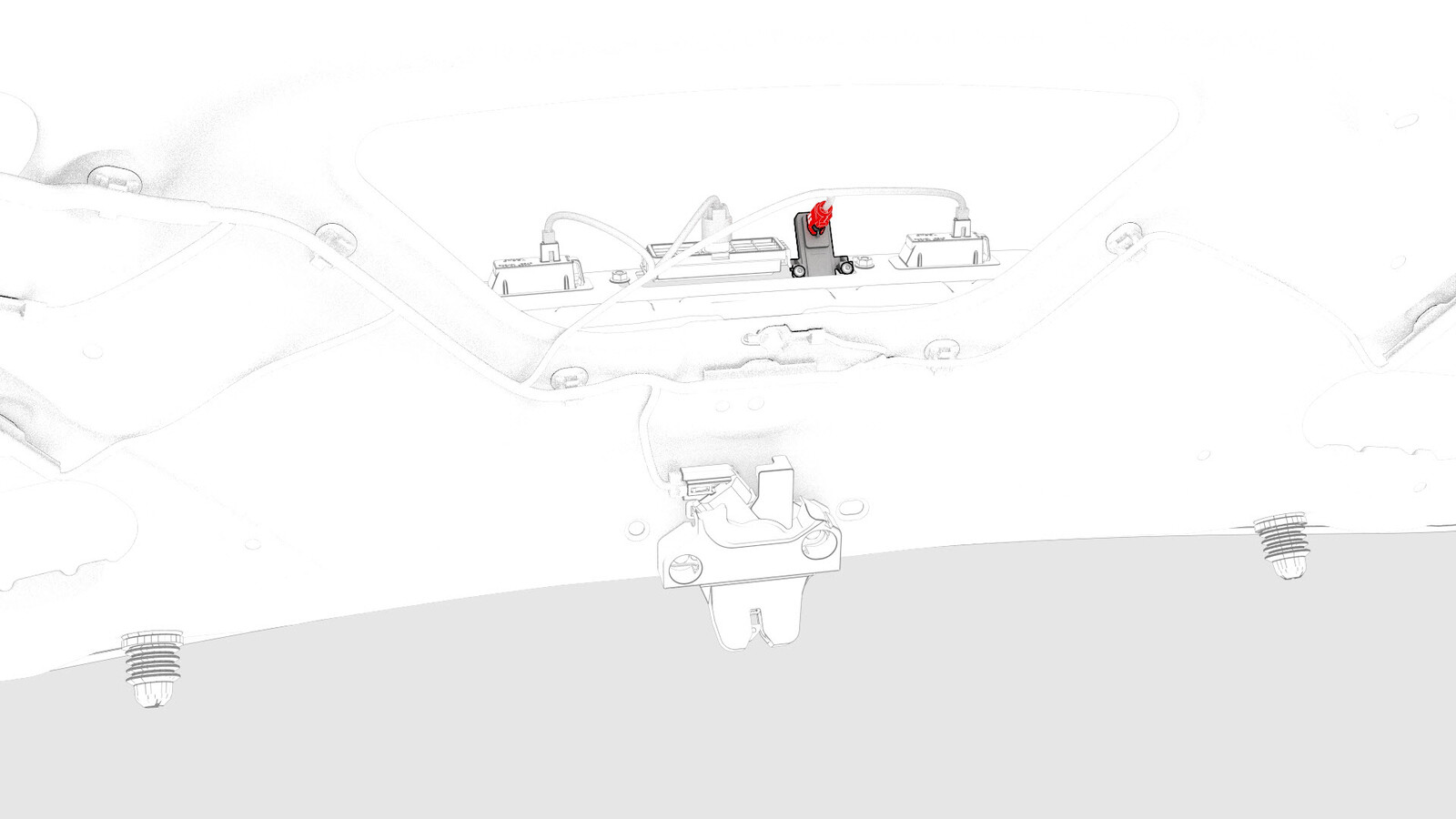

松开将后备箱外部释放开关总成固定到掀背尾门的卡子。
-

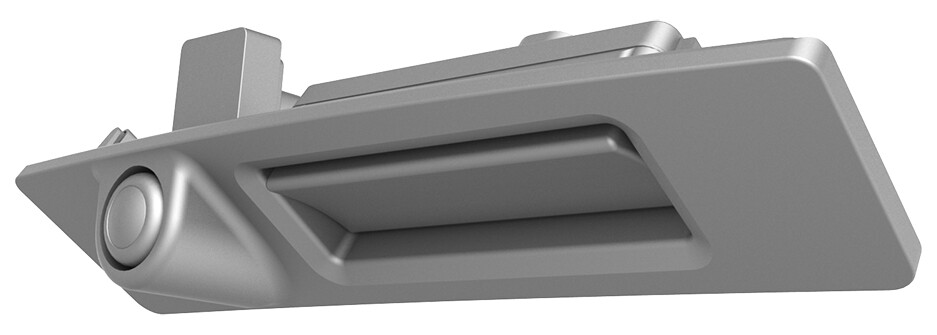

将开关和摄像头总成从车辆上拆下。
安装
- 将开关和摄像头总成安装到车辆上。
-
安装新的卡子，将后备箱外部释放开关总成固定到后备箱。
-
将电气连接器与后备箱外部释放开关和后置摄像头相连。
- 安装后备箱盖饰板。请参阅饰板 - 盖 - 后备箱（拆卸和更换）。
- 安装车牌和支架（如果适用）。请参阅 支架 - 车牌 - 后（EMEA）（拆卸和更换）
- 启用“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关（解锁）。
-
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，选择
Camera Selection
下拉列表中的RearView
，点击Run，然后等待例行程序完成。 - 禁用“维护模式”。请参阅维护模式。
- 确认后置摄像头正常工作。
