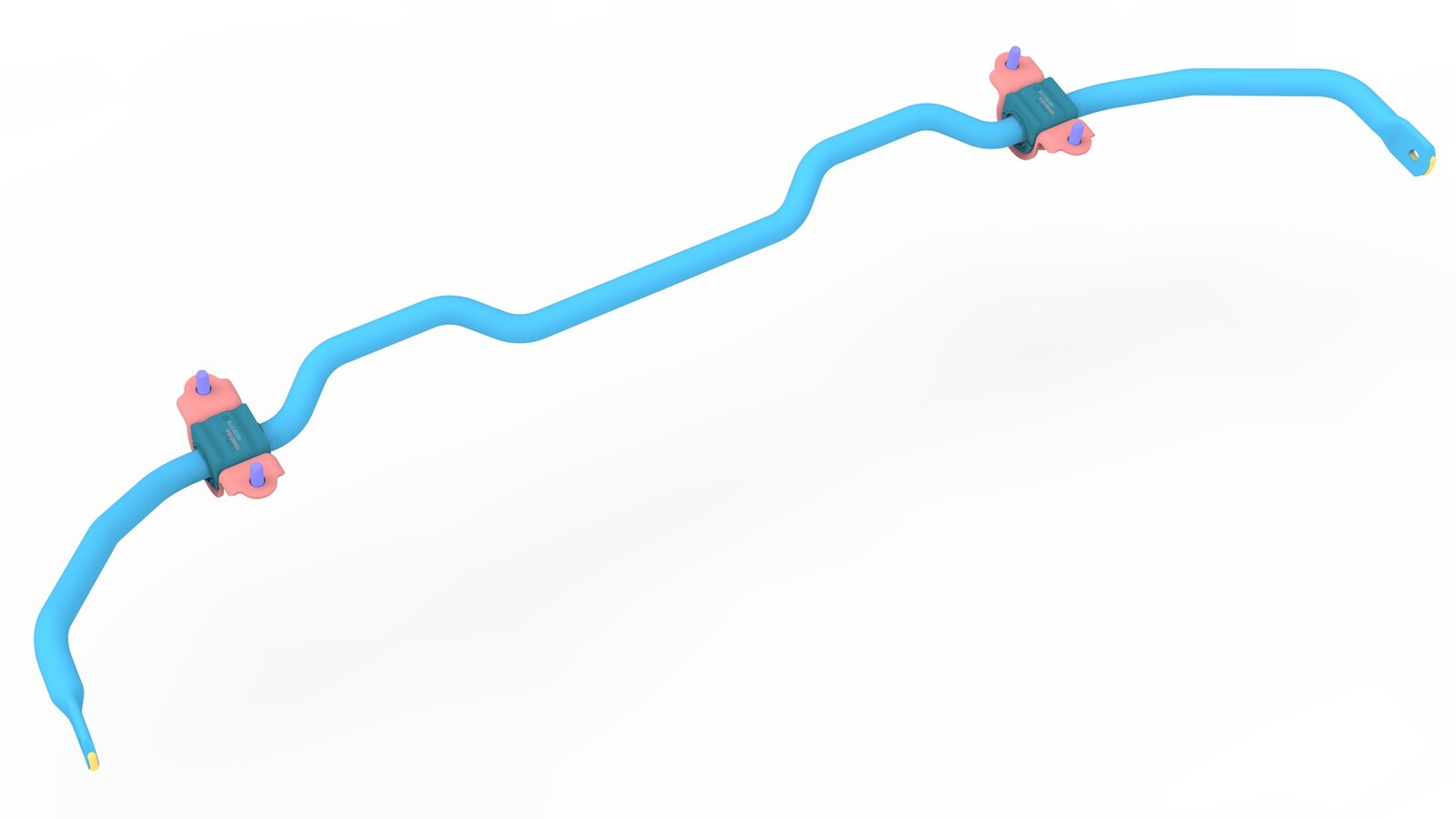

平衡杆 - 后(拆卸和更换)

校正代码 31033102 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

    扭矩规格

    表 1. 扭矩规格: 平衡杆 - 后(拆卸和更换)
    描述 扭矩值 推荐工具 重复使用/更换 备注

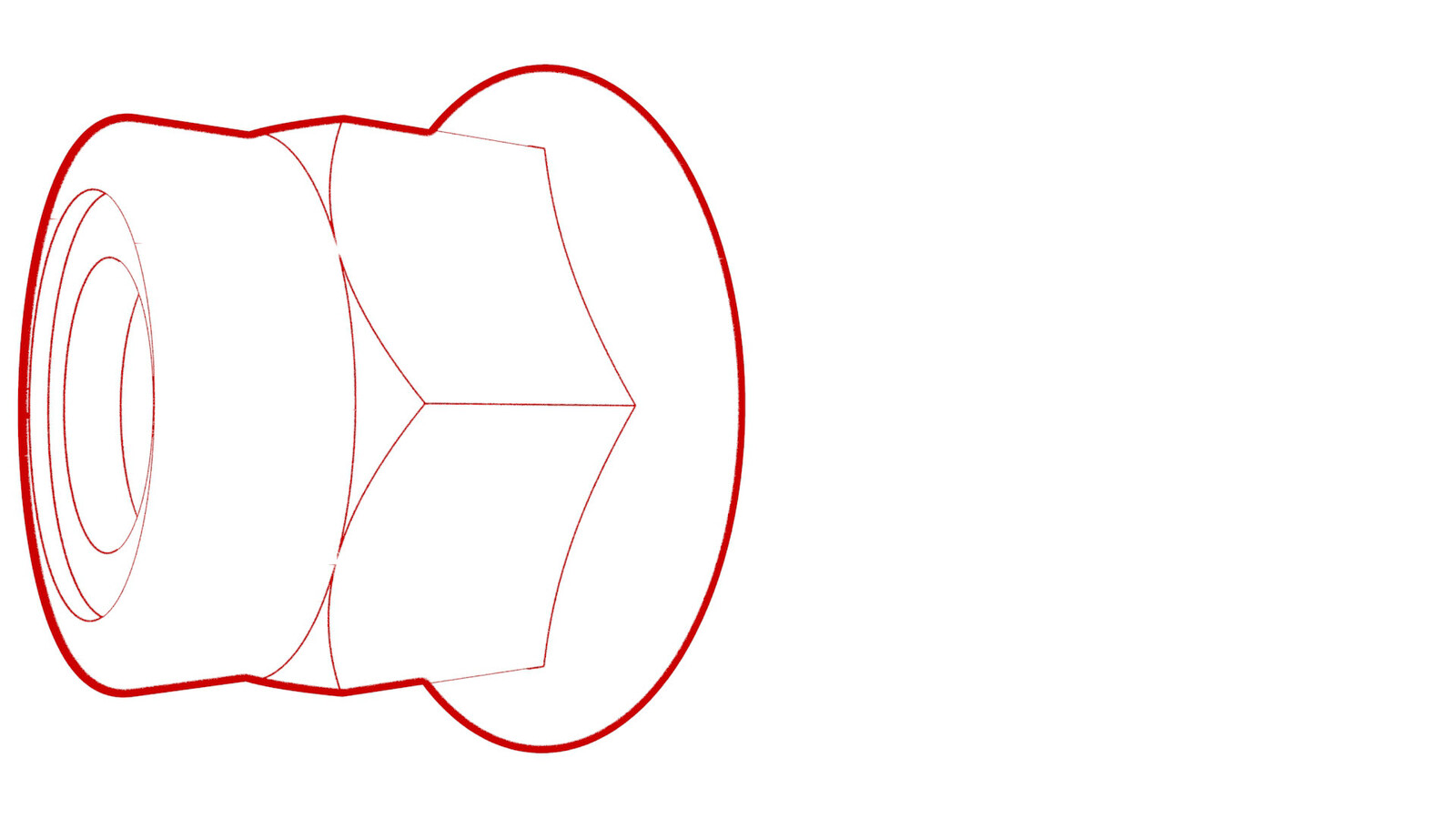

    将平衡杆固定到末端连杆的螺母
    55 Nm (40.6 lbs-ft)
    • 15 毫米套筒
    • 5 毫米六角
    更换

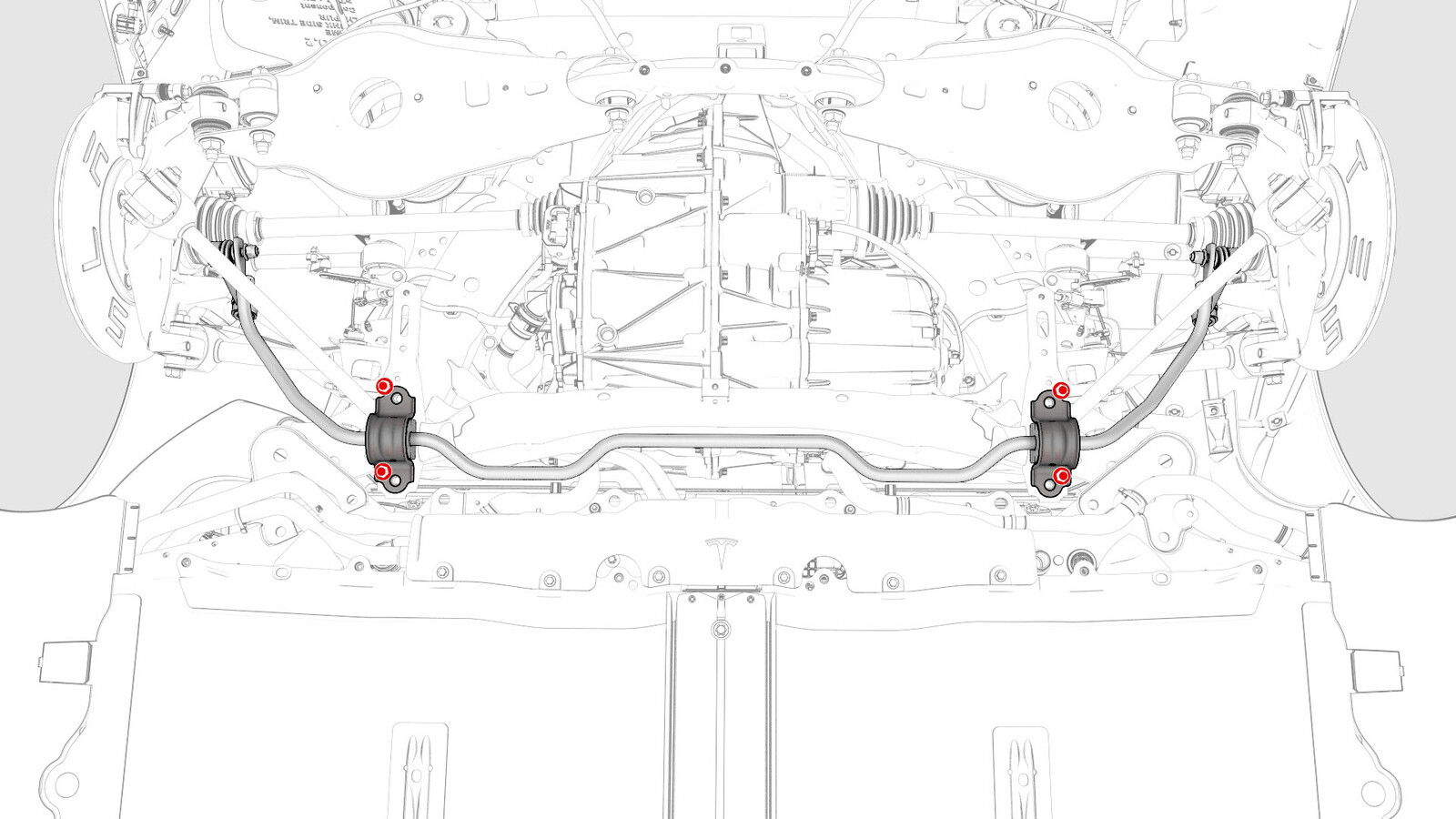

    将后平衡杆固定到后副车架的螺栓
    30 Nm (22.1 lbs-ft)
    • 11 毫米套筒
    • 6 英寸加长件
    更换

    拆卸

    1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
    2. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
    3. 拆卸并弃置将平衡杆固定到末端连杆的螺母。
      提示: 推荐使用以下工具:
      • 15 毫米套筒
      • 5 毫米六角
      Informational PurposesAn informational icon, calling your attention
      先松开螺母,然后通过用六角扳手反向固定球头继续拆卸螺母。
      Informational PurposesAn informational icon, calling your attention
      为了获得拆卸末端连杆的正确角度,可能需要将后平衡杆向上/向下移动。
    4. 用支架居中支撑后平衡杆。
    5. 拆卸并弃置将后平衡杆固定到后副车架的螺栓。
      提示: 推荐使用以下工具:
      • 11 毫米套筒
      • 6 英寸加长件
    6. 降低支架,然后将后平衡杆从车辆上拆下。

    安装

    1. 将后平衡杆放入适合向车辆上安装的位置,然后升起支架以支撑后平衡杆。
    2. 安装将后平衡杆固定到后副框架的新螺栓。
      30 Nm (22.1 lbs-ft)
      提示: 推荐使用以下工具:
      • 11 毫米套筒
      • 6 英寸加长件
    3. 将左侧末端连杆与后平衡杆对齐。
      Informational PurposesAn informational icon, calling your attention
      为了获得安装后连杆的正确角度,请将后平衡杆向上/向下移动。
    4. 手动拧紧将左侧末端连杆固定到后平衡杆的新螺母。
      Informational PurposesAn informational icon, calling your attention
      用六角扳手反向固定球头。
    5. 紧固将左侧末端连杆固定到后平衡杆的螺母。使用油性记号笔标记螺母。
      55 Nm (40.6 lbs-ft)
      提示: 推荐使用以下工具:
      • 15 毫米套筒
      • 5 毫米六角
    6. 将右侧末端连杆与后平衡杆对齐。
      Informational PurposesAn informational icon, calling your attention
      为了获得安装后连杆的正确角度,请将后平衡杆向上/向下移动。
    7. 手动拧紧将右侧末端连杆固定到后平衡杆的新螺母。
      Informational PurposesAn informational icon, calling your attention
      用六角扳手反向固定球头。
    8. 紧固将右侧末端连杆固定到后平衡杆的螺母。使用油性记号笔标记螺母。
      55 Nm (40.6 lbs-ft)
      提示: 推荐使用以下工具:
      • 15 毫米套筒
      • 5 毫米六角
    9. 从车辆下方移走支架。
    10. 安装中间流线型护板。请参阅面板 - 流线型护板 - 中间(拆卸和更换)
    11. 从举升机上降下车辆。
    12. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请将定位检查/调整添加为一项单独的活动。请参阅定位要求 - 悬架
