水洗散热器 (Maintenance)

校正代码 18302000 FRT 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-06-10: 发布了新的程序。
警告
本程序需要用到压力清洗器套件 (2325255-00-A)且仅适用于带加热泵款车辆。如无套件可用或车辆为不带加热泵款，请使用风枪清洁散热器。请参考清洁散热器（带加热泵款）。
设备：
  • 2325255-00-A - 高压清洗器套件
  • 2303607-00-A - 防水连接器塞

程序

  1. 将车辆停放在双柱举升机上。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 断开低压电源。请参阅 12V/低压电源（断开和连接）。
  5. 松开连接器锁，然后断开主动进气格栅电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。

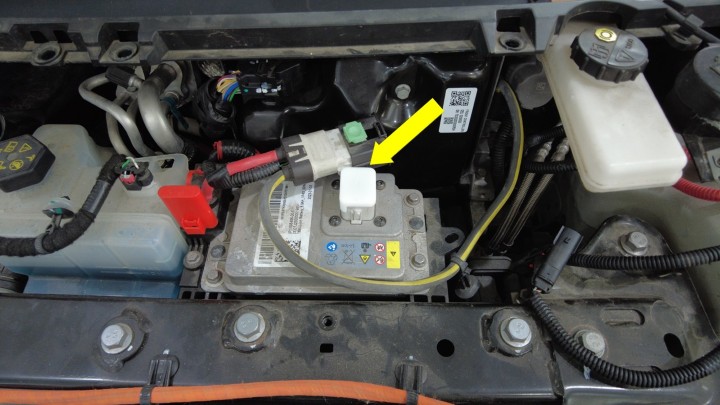

  6. 将防水连接器塞 (2303607-00-A) 安装到主动进气格栅电气连接器、前备箱盖闩锁连接器和低压电池连接器上。
    注
    请确保线束和连接器远离散热器，以免进水。

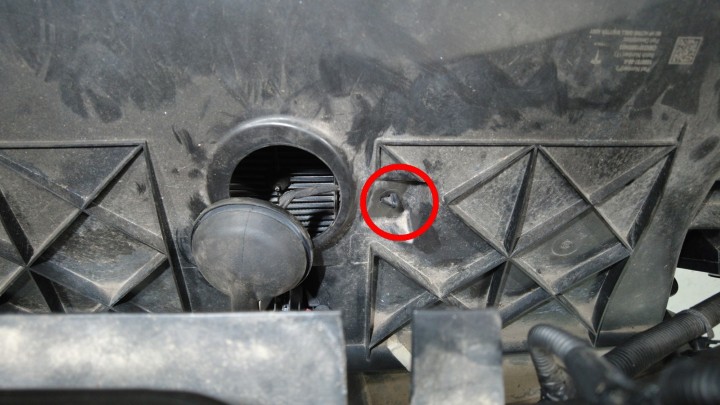

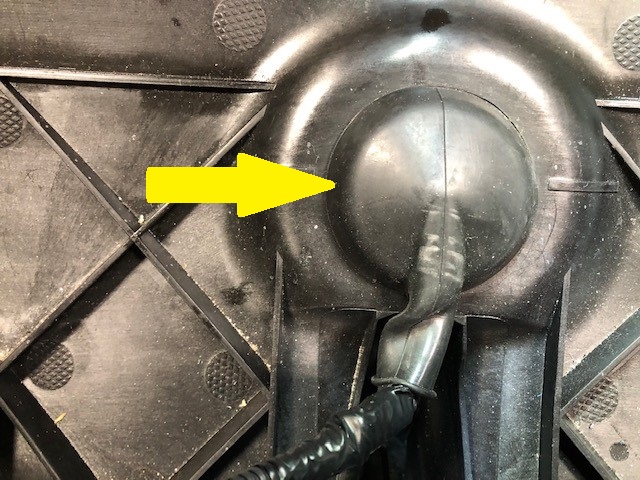

  7. 将环境温度传感器罩从主动进气格栅上拆下，然后松开将传感器罩固定到主动进气格栅的卡子。
  8. 拆下前裙板。请参阅 裙板 - 前保险杠饰板（拆卸和更换）。
  9. 拆卸主动进气格栅。请参阅 主动进气格栅（带加热泵款）（拆卸和更换）。

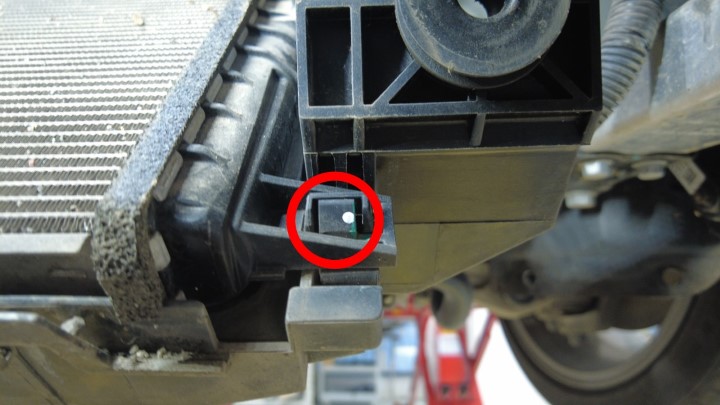

  10. 松开将挡石板固定到散热器的卡子（8 个），然后将挡石板从车辆上拆下。
  11. 在车辆前部下方放置一个液体收集器。
  12. 使用吸尘器清洁散热器上的灰尘。
    注
    如有必要，清除较大的碎屑。

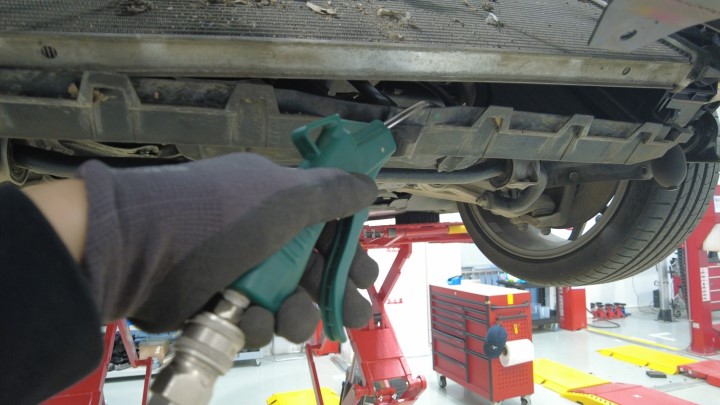

  13. 使用高压清洗器套件 (2325255-00-A) 再次清洁散热器上的污垢。
    1. 向高压清洗器套件内加注清水。
    2. 将高压清洗器套件连接到车间压缩空气管路上。
    3. 冲洗散热器上表面，直至清除所有明显污垢。
      注
      请勿过于靠近散热器片。
      注
      上下移动喷嘴，确保在整个冲洗过程中，清洗器喷嘴始终与散热器表面保持垂直。
      注
      Dust and debris may fly out during the process; make sure to protect the vehicle and wear proper PPE , such as a mask, safety glasses, etc.

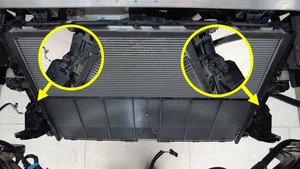

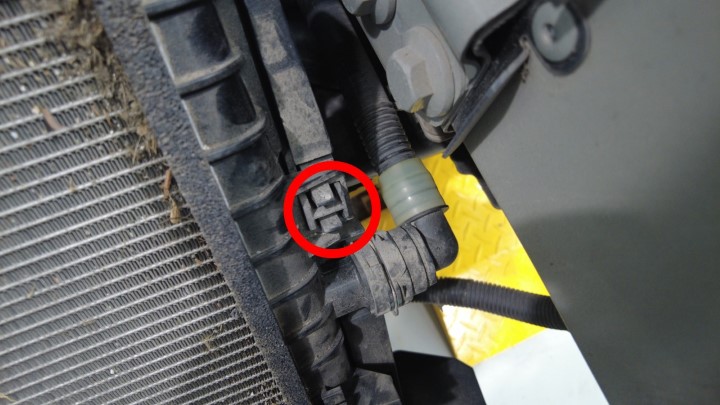

  14. 松开将散热器固定到冷却风扇和护罩总成的上下锁片。

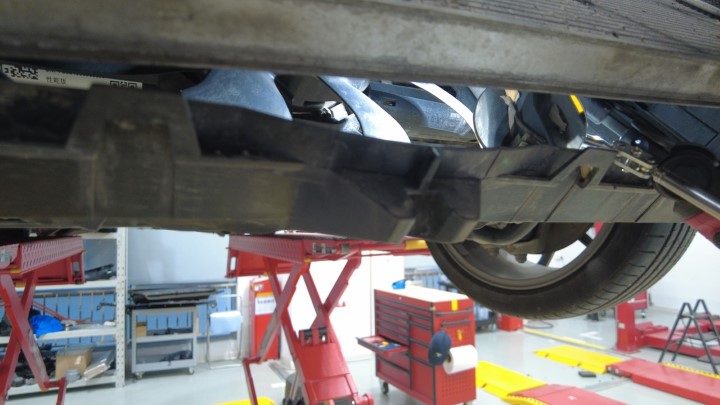

  15. 使用可充气袋分离散热器。
    注

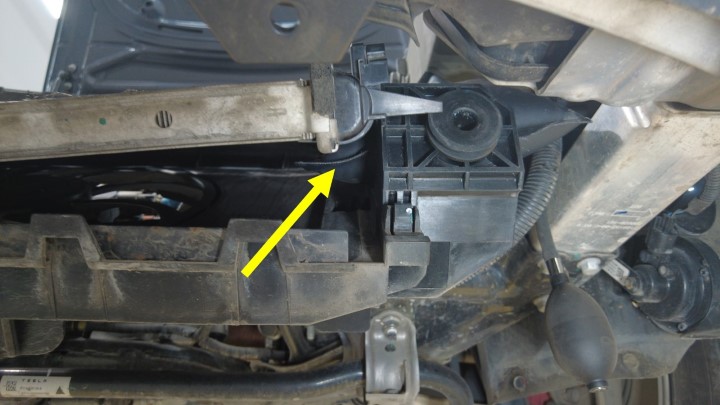

    使用可充气袋将散热器边缘抬升至一定角度，以便进行清洁。注意请勿损坏散热器表面和两个固定支座。

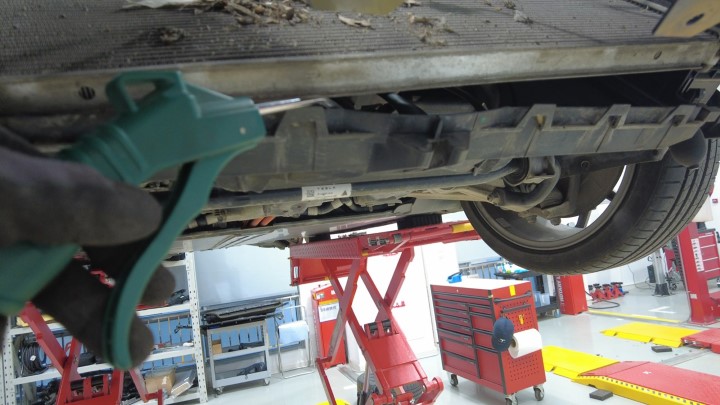

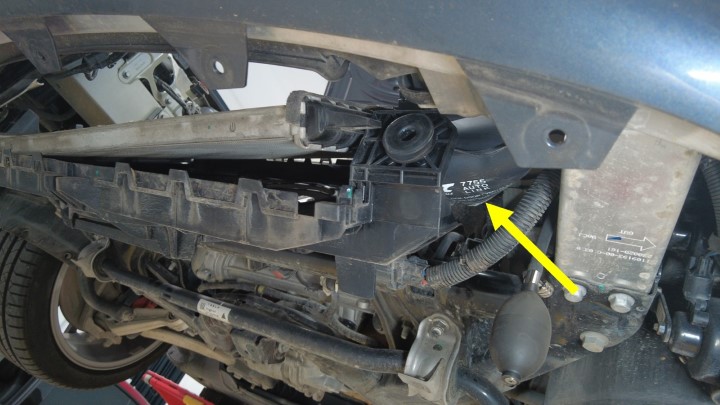

  16. 清洁冷却风扇底部。
    注
    注意请勿使碎屑进入风扇。
  17. 检查冷却风扇底部是否存在碎屑。
  18. 取走可充气袋。
  19. 将散热器安装到冷却风扇和护罩总成上。
  20. 安装将挡石板固定到散热器的锁片（8 个）。
  21. 取走放置在车辆前部下方的液体收集器。
  22. 安装主动进气格栅。请参阅 主动进气格栅（带加热泵款）（拆卸和更换）。
  23. 安装前裙板。请参阅 裙板 - 前保险杠饰板（拆卸和更换）。

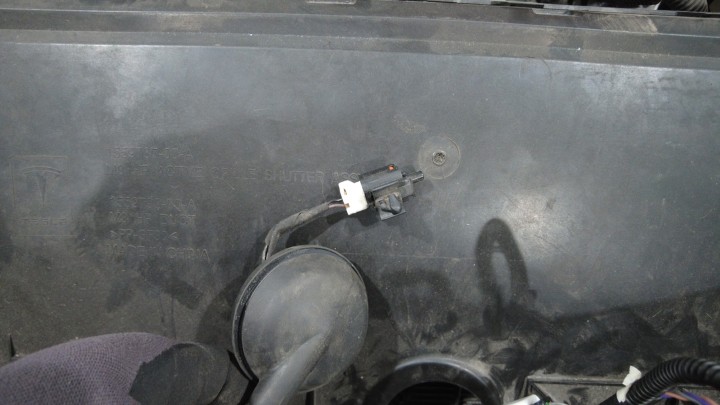

  24. 安装将传感器罩固定到主动进气格栅的卡子，然后将传感器罩安装到主动进气格栅上。
  25. 将防水连接器塞 (2303607-00-A) 从连接器（3 个）上取下。
    注
    取下塞子前，请确保塞子和连接器外部没有水滴，以免取下塞子时不慎导致连接器内部进水。
  26. 接合锁片，以连接主动进气格栅电气连接器。
  27. 连接低压电源。请参阅 12V/低压电源（断开和连接）。
  28. 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  29. 在 Toolbox 中，点击Actions选项卡，在搜索字段中输入Radiator，选择PROC_VC_X_RESET-RADIATOR-UA-INDEXvia Toolbox:(link)，点击Run，然后等待例行程序完成。
    注
    仅在车辆软件版本为 2026.14.3 或更新的情况下可通过触摸屏执行本例行程序。
  30. 断开笔记本电脑。
  31. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)
  32. 禁用“维护模式”。请参阅 维护模式。
  33. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  34. 升起左侧前车窗并关闭左侧前车门。
  35. 将车辆从举升机上移走。
