顶部控制台 - 前（拆卸和更换）

校正代码 15202302 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。0.10

  • 24-03-24：将安装步骤 4（欧洲、中东和非洲地区）从“Autodiag”更正为“Actions”
  • 24-03-28：添加了禁用维护模式以验证麦克风是否正常工作的步骤。

拆卸

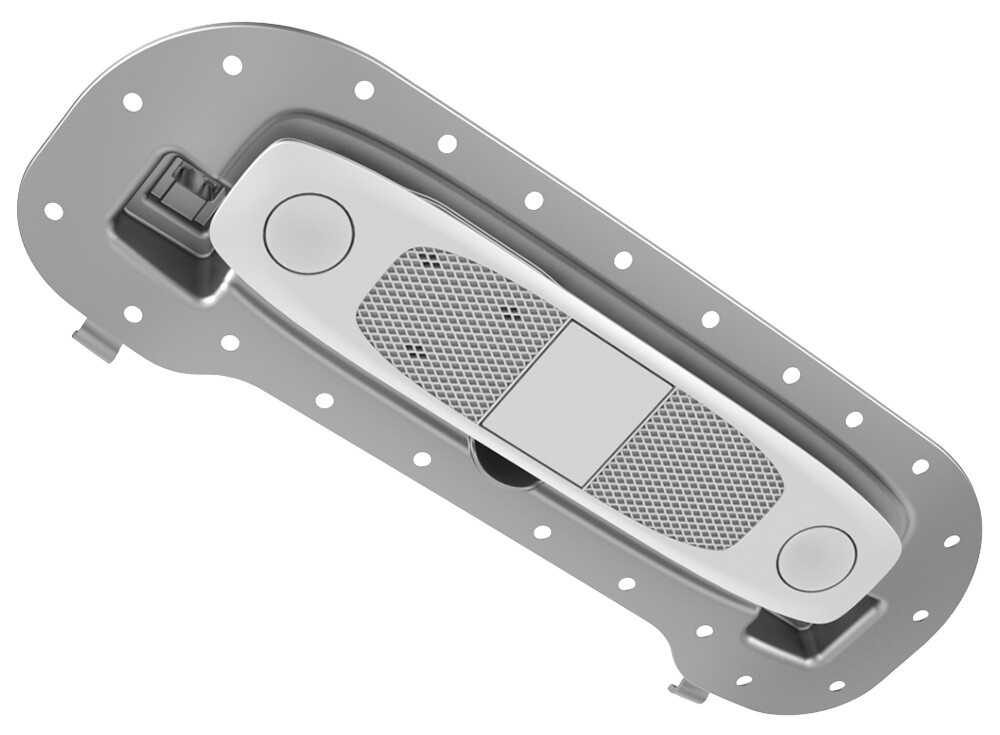

  1. 松开将前车顶控制台固定到顶篷的夹子 (x2) ，然后将控制台从顶篷上降下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免损坏顶篷，切勿紧压顶篷撬动部件。在顶灯附近插入 90 度饰板工具，然后向下拉动工具以松开卡子，然后移至另一侧，松开剩余卡子。
  2. 断开电气连接器与车顶前部控制台的连接。
  3. 将前车顶控制台从顶篷上拆下。

安装

  1. 连接前车顶控制台电气连接器。
  2. 将车顶前部控制台向上推进顶蓬，然后锁紧夹子 (x2)
  3. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  4. 在 Toolbox 中，根据车辆类型搜索测试例程：
    • 北美或亚太地区车辆：点击 Actions 选项卡，然后在搜索字段中输入“VFOHC”。
    • 欧洲、中东和非洲地区车辆：点击 Actions 选项卡，然后在搜索字段中输入“OHC”。
  5. 在 Toolbox 中，根据车辆类型运行测试例程：
    • 北美或亚太地区车辆：点击 TESTSELF_ VCLEFT_X_VFOHC 旁边的“Play”按钮，然后点击 Run。
    • 欧洲、中东和非洲地区车辆：点击 ODIN_M3_TEST_FOHC_ROHC 旁边的“Play”按钮。
  6. 更新车辆固件。请参阅软件更新。
  7. 禁用“维护模式”。请参阅 维护模式。
    Informational PurposesAn informational icon, calling your attention
    注
    必须禁用维护模式，车顶前部控制台麦克风才能正常工作。退出维护模式以验证麦克风是否正常工作。
