线束 - 主前(右侧驾驶)(拆卸和更换)

校正代码 17100712 5.40 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 5 日:更新了制动器刚度例行程序。
  • 2023 年 8 月 23 日:更新了电子驻车制动 (EPB) 维护模式参考。

拆卸

  1. 打开所有车门,锁上后车门以防意外关闭。
  2. 降下所有车窗。
  3. 在一个后轮处放置轮挡,以防车辆移动。
  4. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - LH(释放)
  5. 拆卸左右 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  6. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH(右侧驾驶)(拆卸和更换)
  7. 拆卸右侧脚部空间风管。请参阅风管 - 脚部空间 - RH(右侧驾驶)(拆卸和更换)
  8. 拆卸中控台右侧面板处地毯。
  9. 拆卸将右前地毯固定到车辆的卡子(2 个),然后将地毯折到一旁以便检修。
  10. 打开手套箱。
  11. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  12. 拆卸仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  13. 拆卸副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(右侧驾驶)(拆卸和更换)
  14. 拆卸手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
  15. 拆卸中控台左侧面板处地毯。
  16. 拆卸用于固定左侧气波槽的卡子(3 个)。
  17. 从车载电脑安装夹上松开线束夹(2 个),然后从车载电脑上松开线束。
  18. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  19. 拆卸 12V/低压电源。请参阅12V/低压电池(拆卸和更换)
  20. 拆卸雨刮器模块。请参阅雨刮器模块(拆卸和更换)
  21. 拆卸暖通空调气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  22. 拆卸暖通空调气室内侧风管。风管 - 暖通空调 (HVAC) 集气室 - 内(拆卸和更换)
  23. 拆卸机电制动助力器。请参阅机电制动助力器总成(不带加热泵款)(右侧驾驶)(拆卸和更换)
  24. 从车辆上拆下踏板总成。请参阅制动踏板(拆卸和更换)

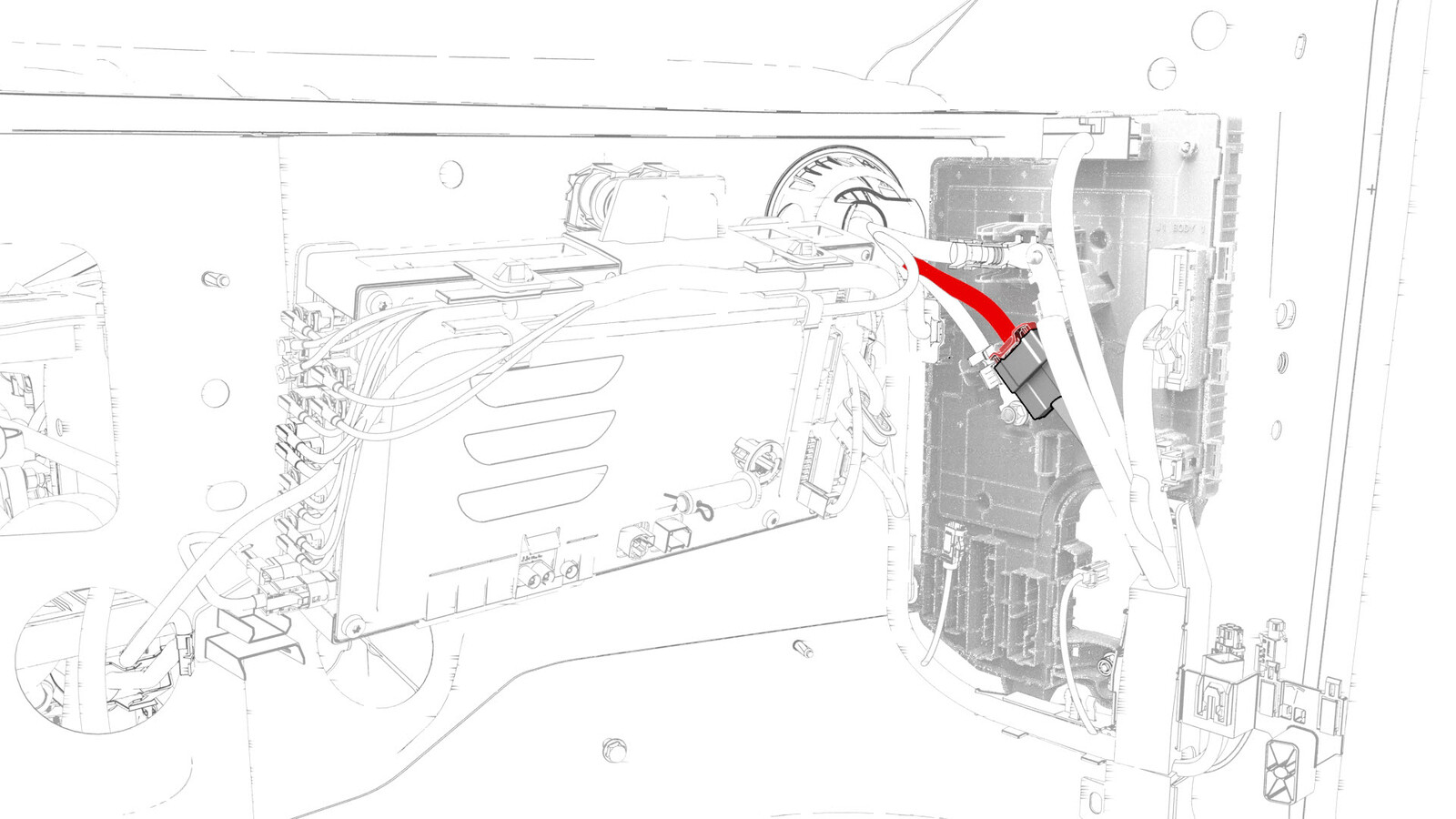

  25. 拆卸并弃置将电池正极电缆固定到右侧车身控制器的螺母。

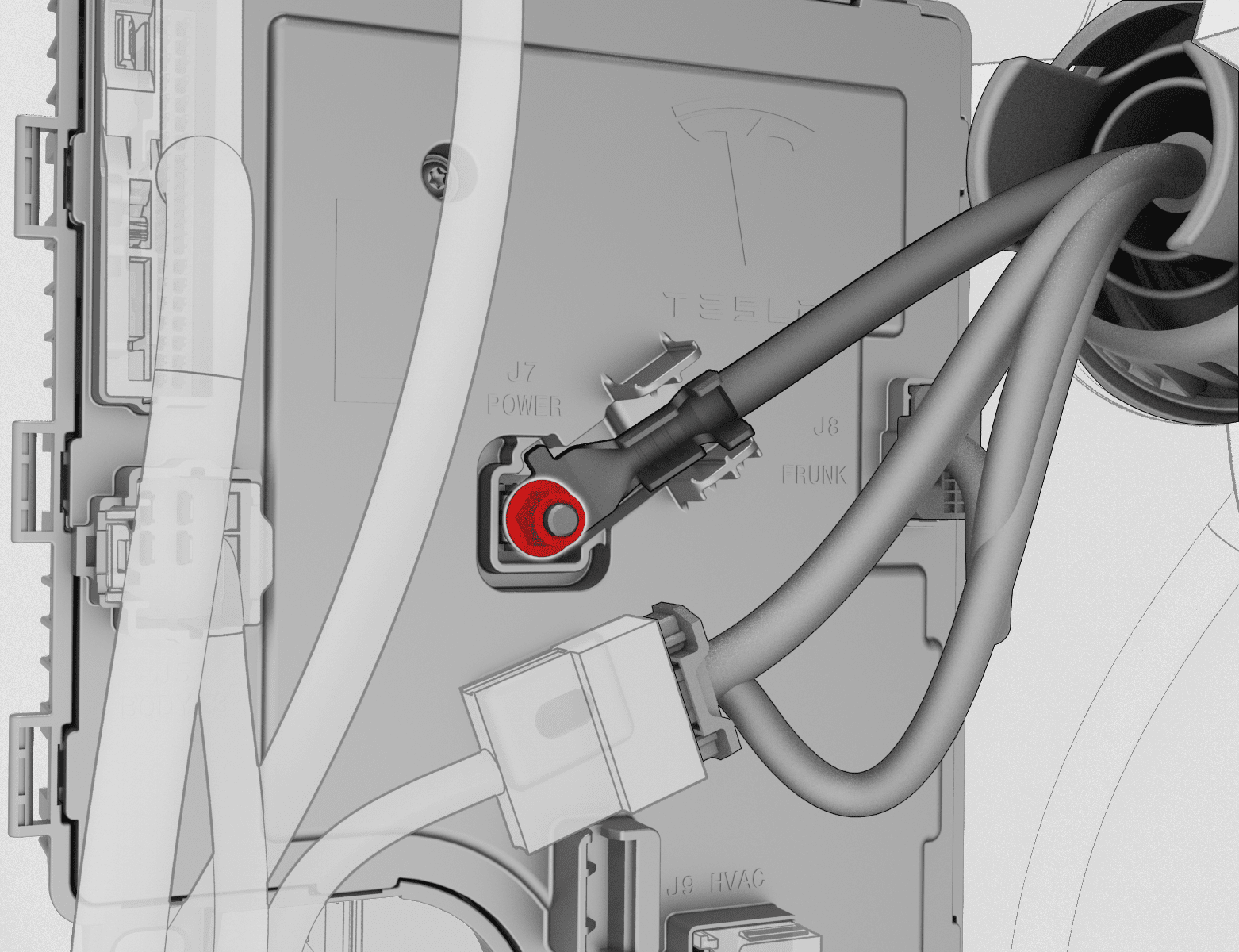

  26. 拆卸并弃置将直流-直流正极电缆固定到右侧车身控制器的螺母。

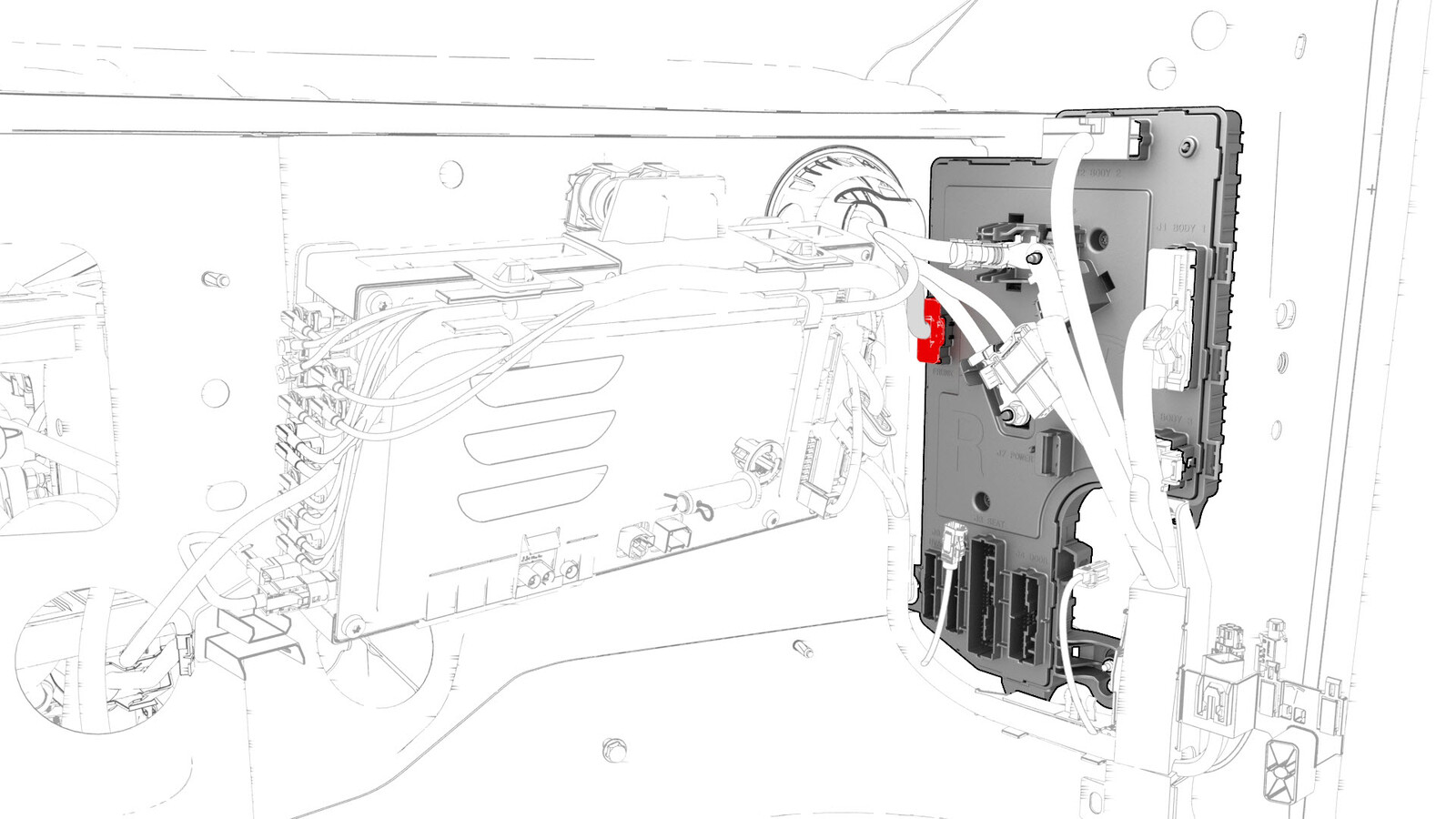

  27. 从右侧车身控制器上松开黑色连接器,然后断开连接器。
  28. 断开前备箱连接器与右侧车身控制器的连接。

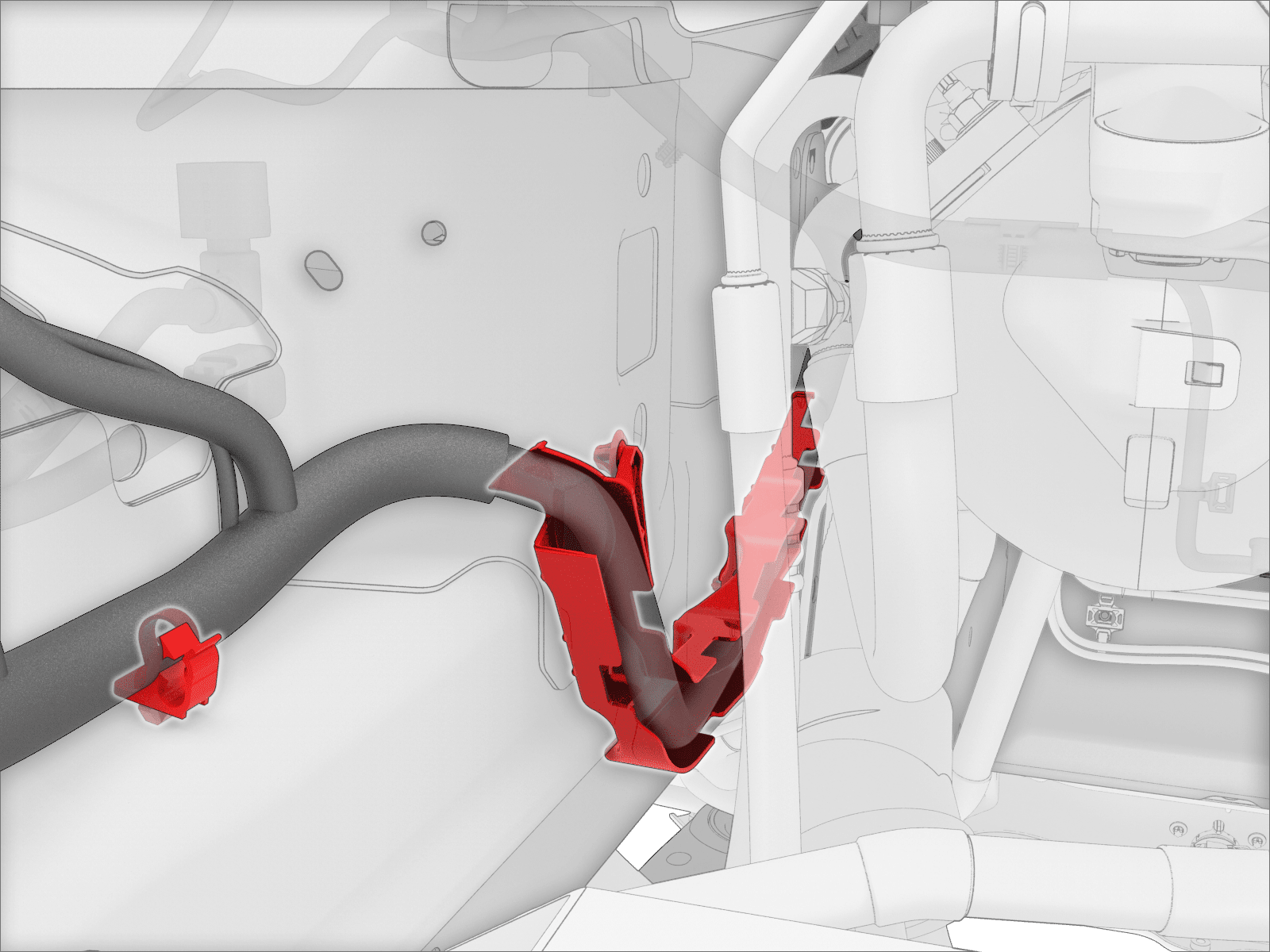

  29. 将前部线束右侧推过隔板中的开口。
  30. 断开热力膨胀阀线束连接器。
  31. 拆卸右前车架纵梁区域的前部线束夹。
  32. 从前部线束管束上松开温度系统线束接地线。
  33. 拆卸右前照灯区域附近的前部线束夹(2 个)。
  34. 拆卸固定右前车架纵梁附近前部线束测试接头的螺栓。
  35. 断开右前照灯连接器。
  36. 拆卸电池支架。请参阅支架 - 12V 电池(后轮驱动)(拆卸和更换)
  37. 拆卸将温度系统线束盖板固定到前车身控制器模块的螺栓,然后从模块上拆下盖板。
  38. 将温度系统线束从前车身控制器模块连接器上断开。
  39. 松开将吸入/液体管路固定到热力膨胀阀周围车身上的卡子,然后将电气线束放置一旁,以便能够到前车身控制器模块。
  40. 拆卸将前车身控制器模块盖板固定到前车身控制器模块的螺栓(9 个),然后拆下盖板。
  41. 断开前部主线束连接器(4 个) 与前车身控制器模块的连接。
  42. 拆卸并弃置将电源和接地电缆固定到前车身控制器模块的螺母(6 个)和螺栓(1 个)。
  43. 拆卸将前车身控制器模块固定到车身的螺栓(3 个)。
  44. 松开将前车身控制器模块底部固定到车身的卡子,然后从螺柱上拆下下部母排。
  45. 拆卸将接地带固定到前车身控制器模块上部后侧的螺栓,然后从模块上拆下接地带。
  46. 拆卸将接地带固定到前车身控制器模块下部右侧的螺栓,然后从模块上拆下接地带。

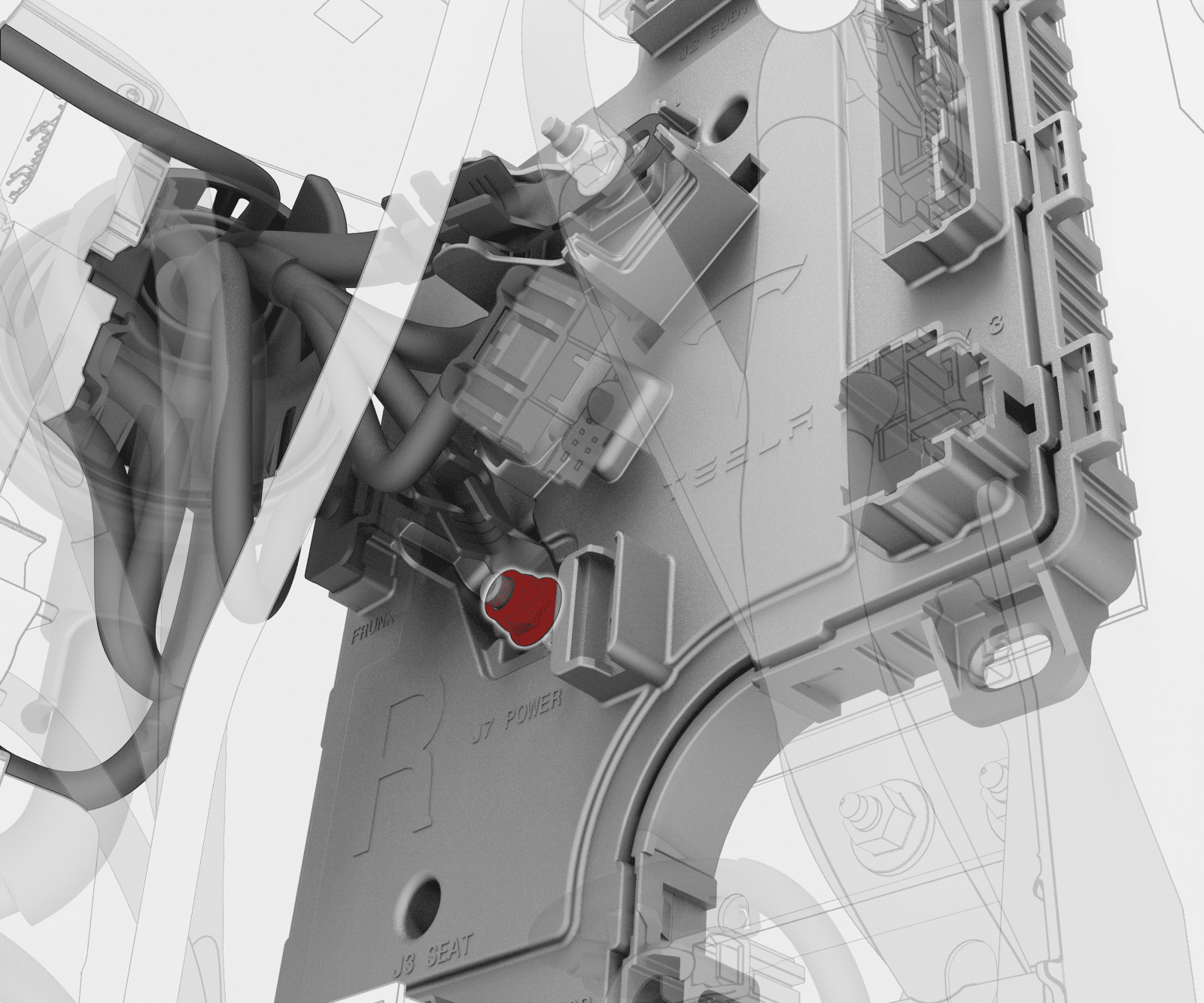

  47. 拆卸将接地带固定到前车身控制器模块下部后侧的螺栓,然后从车辆上拆下模块。

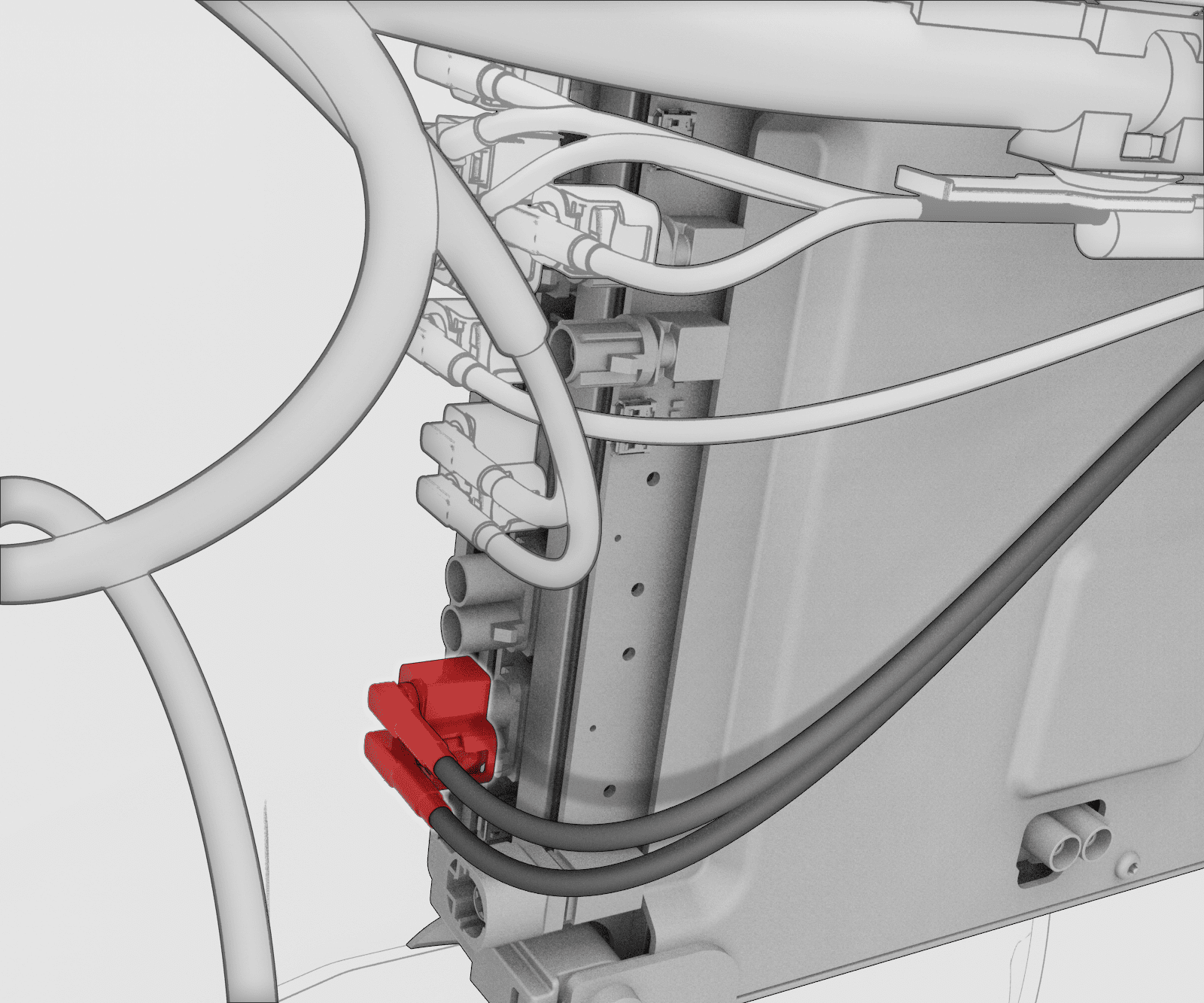

  48. 从前车身控制器上松开前部线束盖,然后从车辆上拆下前车身控制器。
  49. 断开前备箱区域的挡风玻璃加热器线束连接器,松开将线束固定到车身的夹子,然后将线束固定到一旁,以免损坏。

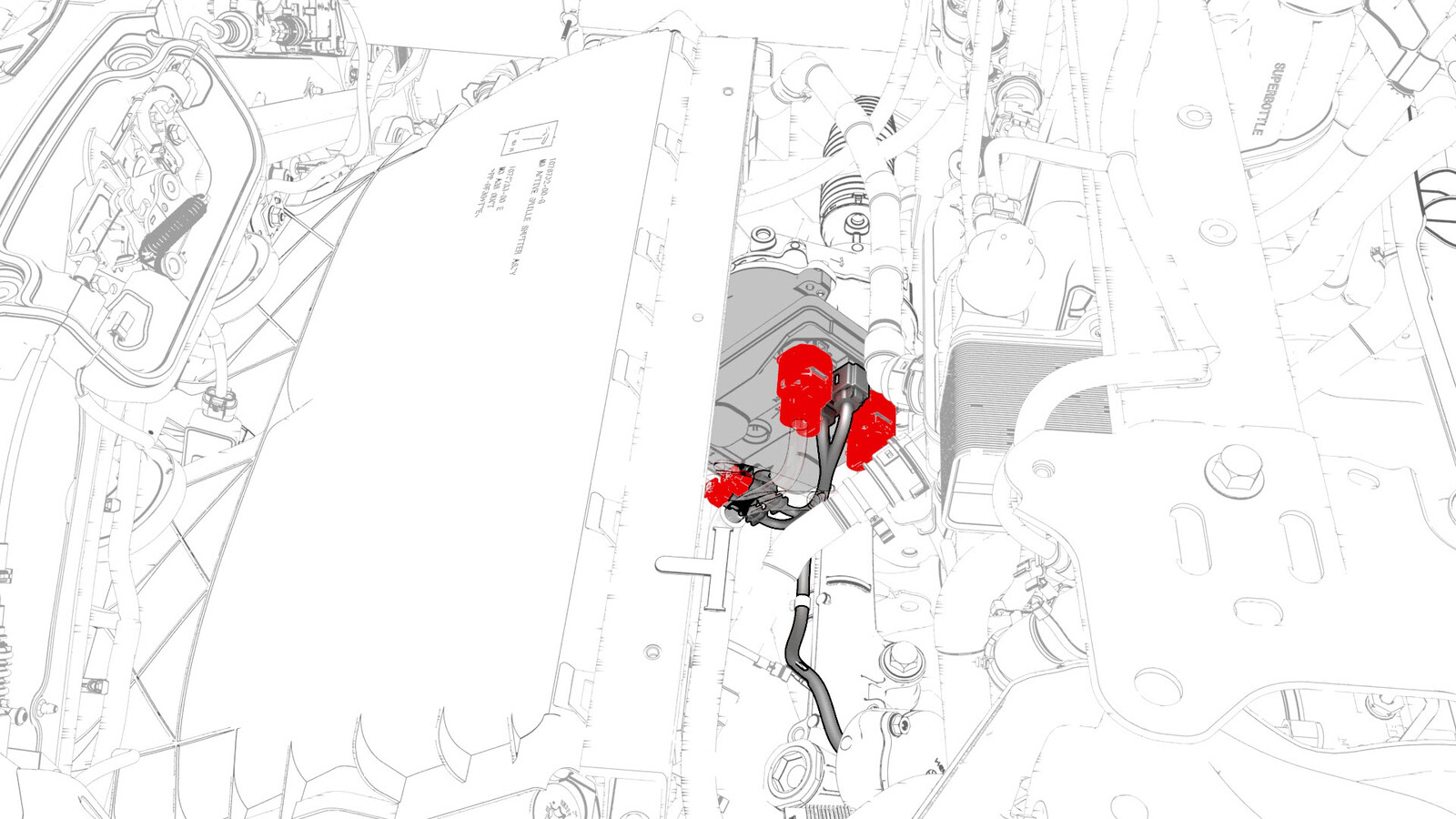

  50. 断开前部连接器与车载电脑的连接。
    Informational PurposesAn informational icon, calling your attention

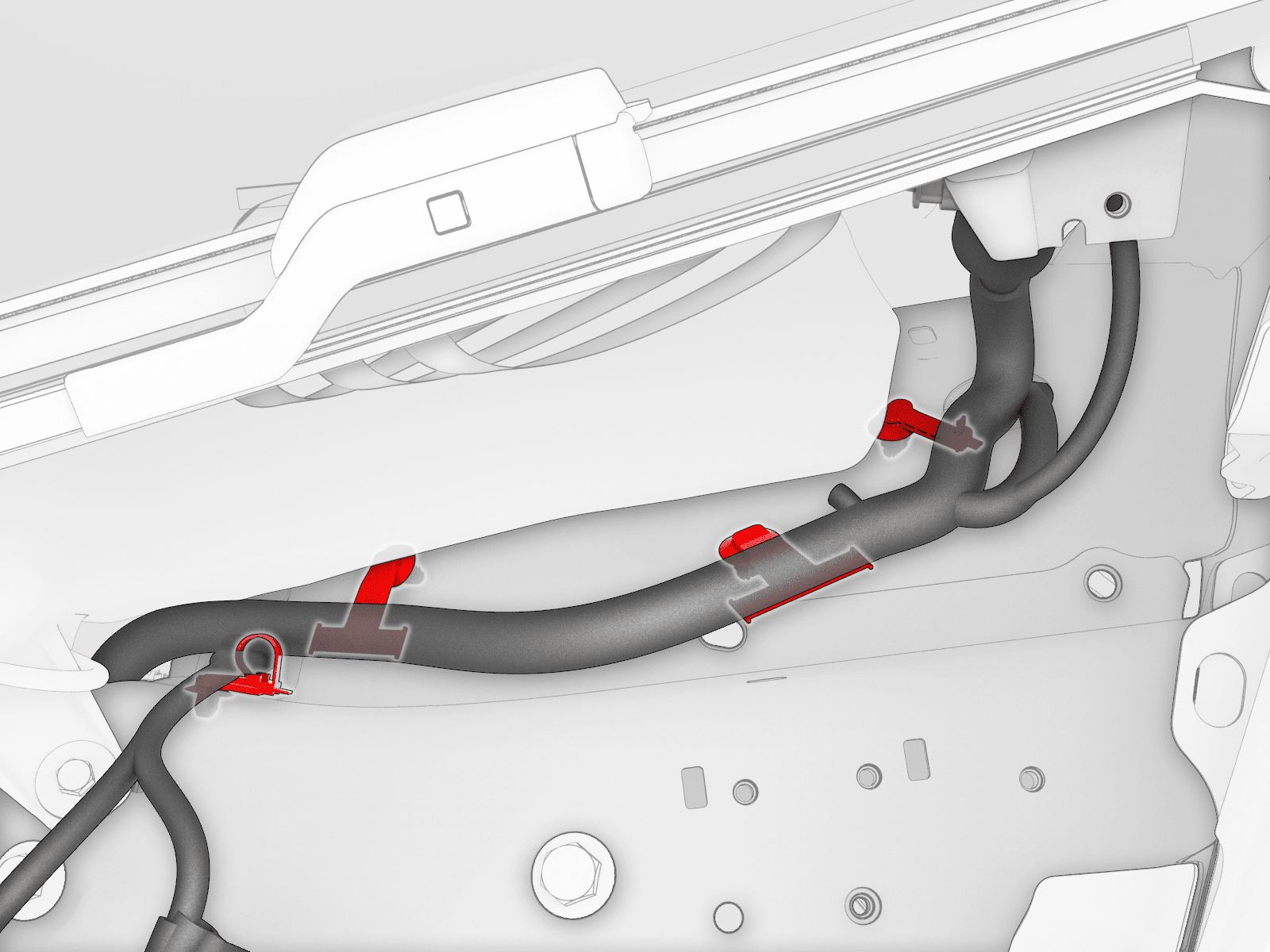

    配备 E-call 系统的车辆有 4 个连接器,未配备 E-call 系统的车辆有 3 个连接器。

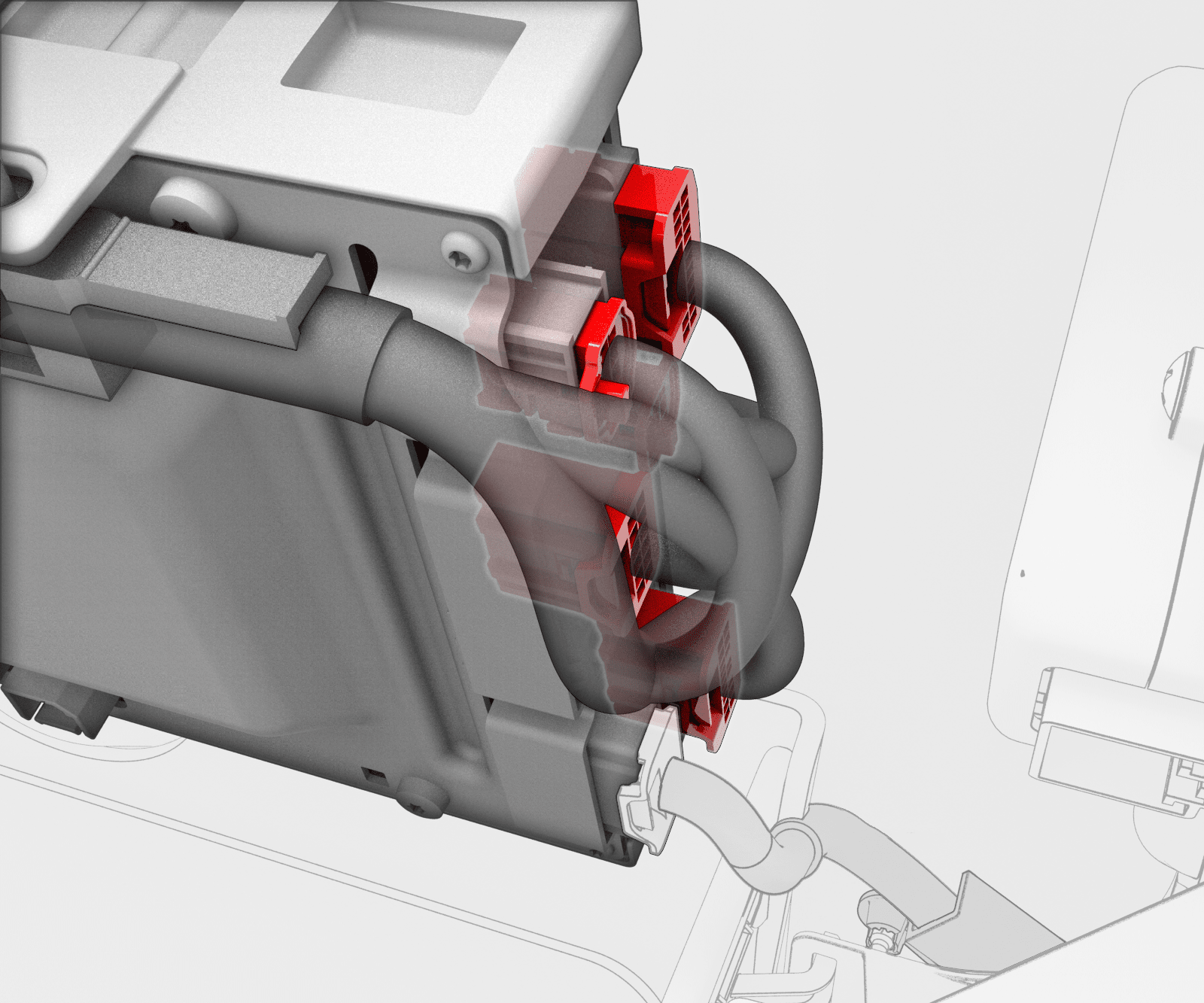

  51. 断开左前线束连接器与车载电脑的连接。
  52. 断开右前线束连接器(5 个)与车载电脑的连接。
  53. 拆卸并弃置将前部线束电缆固定到左侧车身控制器模块的螺母,然后从控制器模块上拆下电缆。

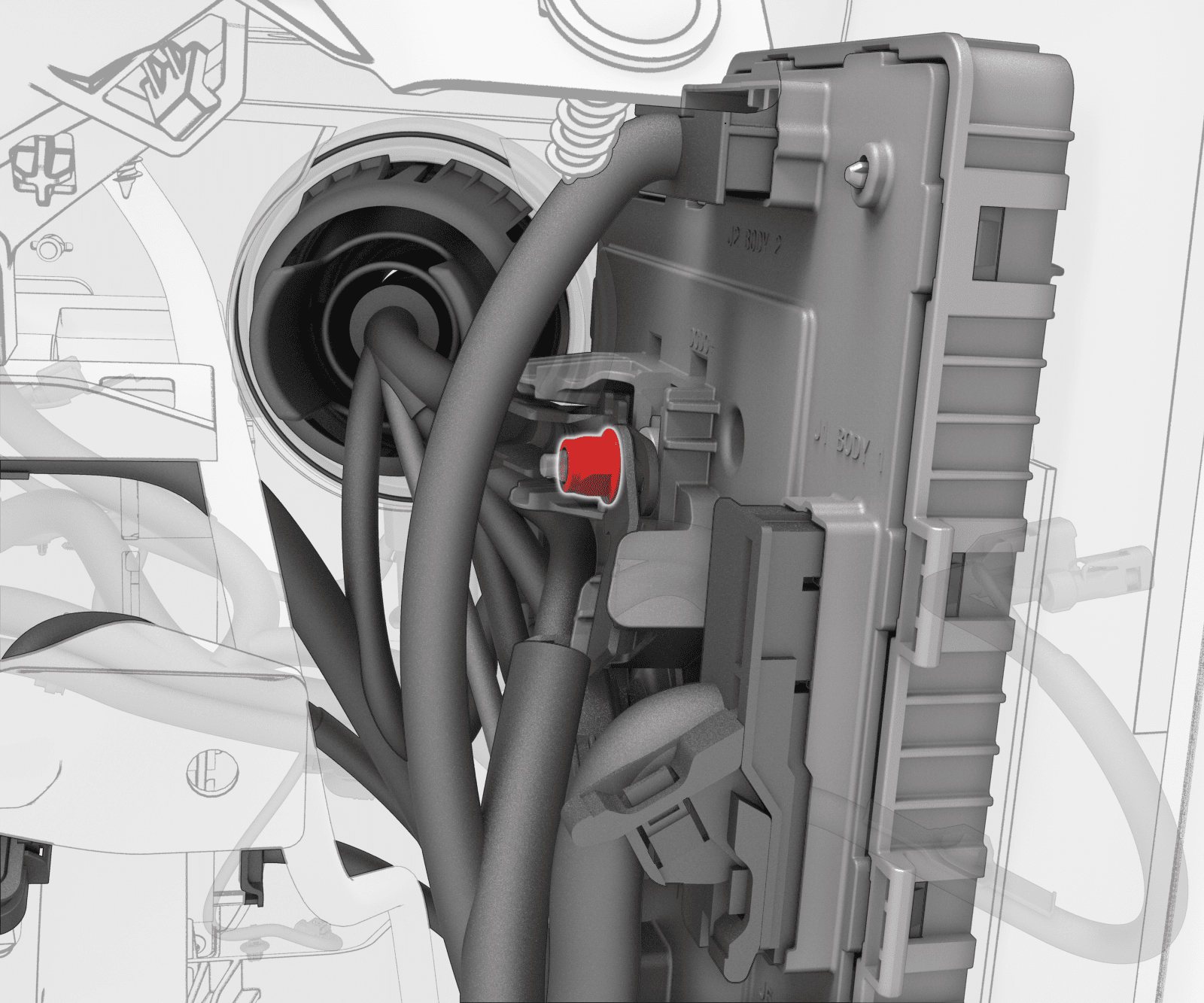

  54. 松开将直列式电气线束连接器 (X909) 固定到左侧车身控制器模块的卡子,然后断开电气连接器。
  55. 断开前备箱线束连接器与左侧车身控制器的连接。
  56. 将前部线束左侧推过隔板中的开口。

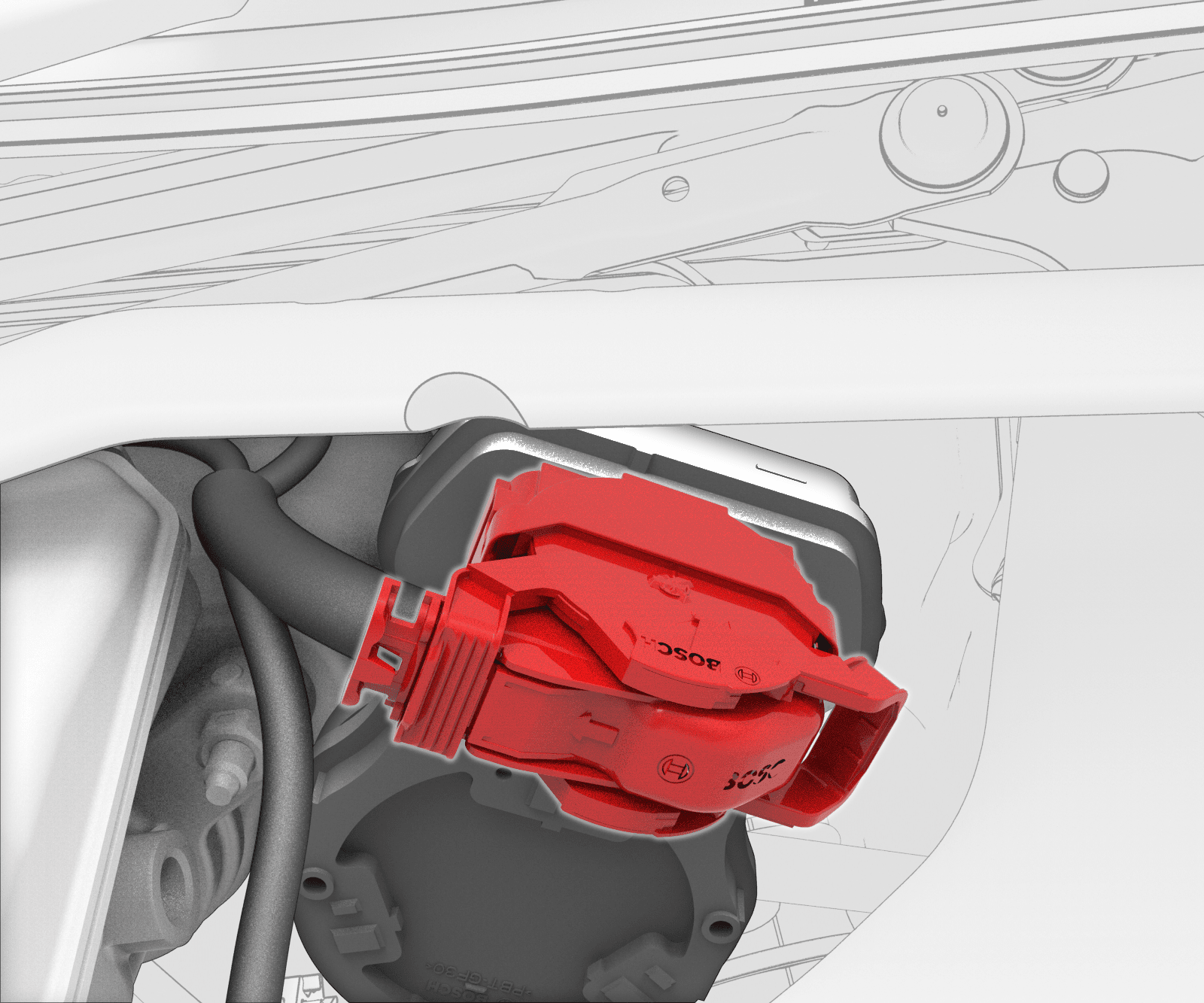

  57. 断开防抱死制动系统调制器上的电气连接器。
  58. 松开将前部线束固定到前车架纵梁区域和前备箱加固件的夹子(7 个)。
  59. 拆卸并弃置将电气线束接地端子固定到左前车架纵梁区域车身的螺栓(4 个)。
  60. 断开逻辑连接器与转向机总成连接器的连接。

  61. 断开左前照灯连接器。
  62. 部分关闭所有车门。
  63. 移走轮挡。
  64. 在协助下,将车辆移到举升机上。

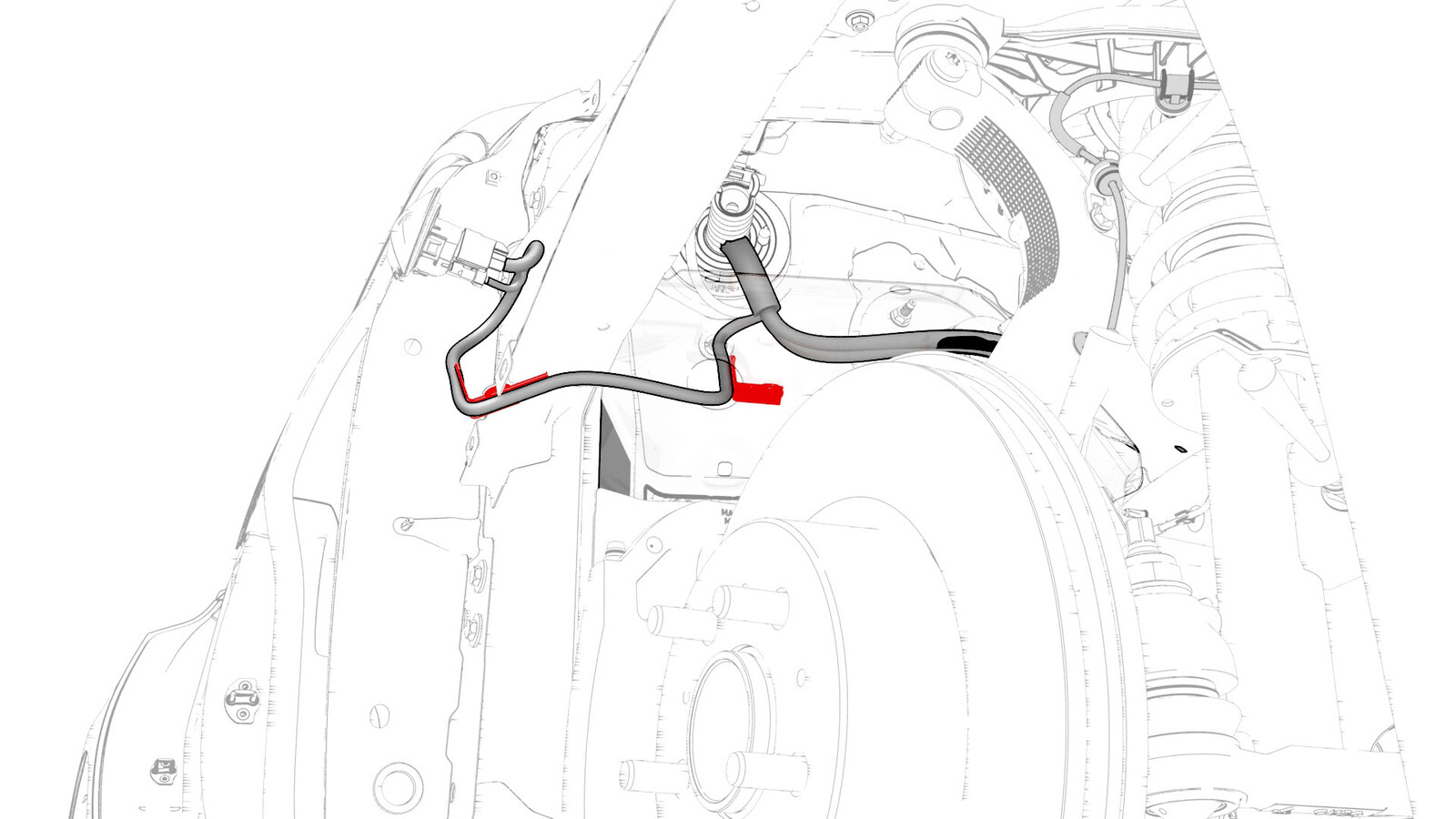

    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度,将车辆稳妥地推动一小段距离。
  65. 拆卸左前和右前轮毂。请参阅轮毂总成(拆卸和安装)
  66. 拆卸左前和右前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)
  67. 拆卸将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
  68. 断开前饰板线束连接器,然后从右前饰板安装支架上拆下前部线束夹。

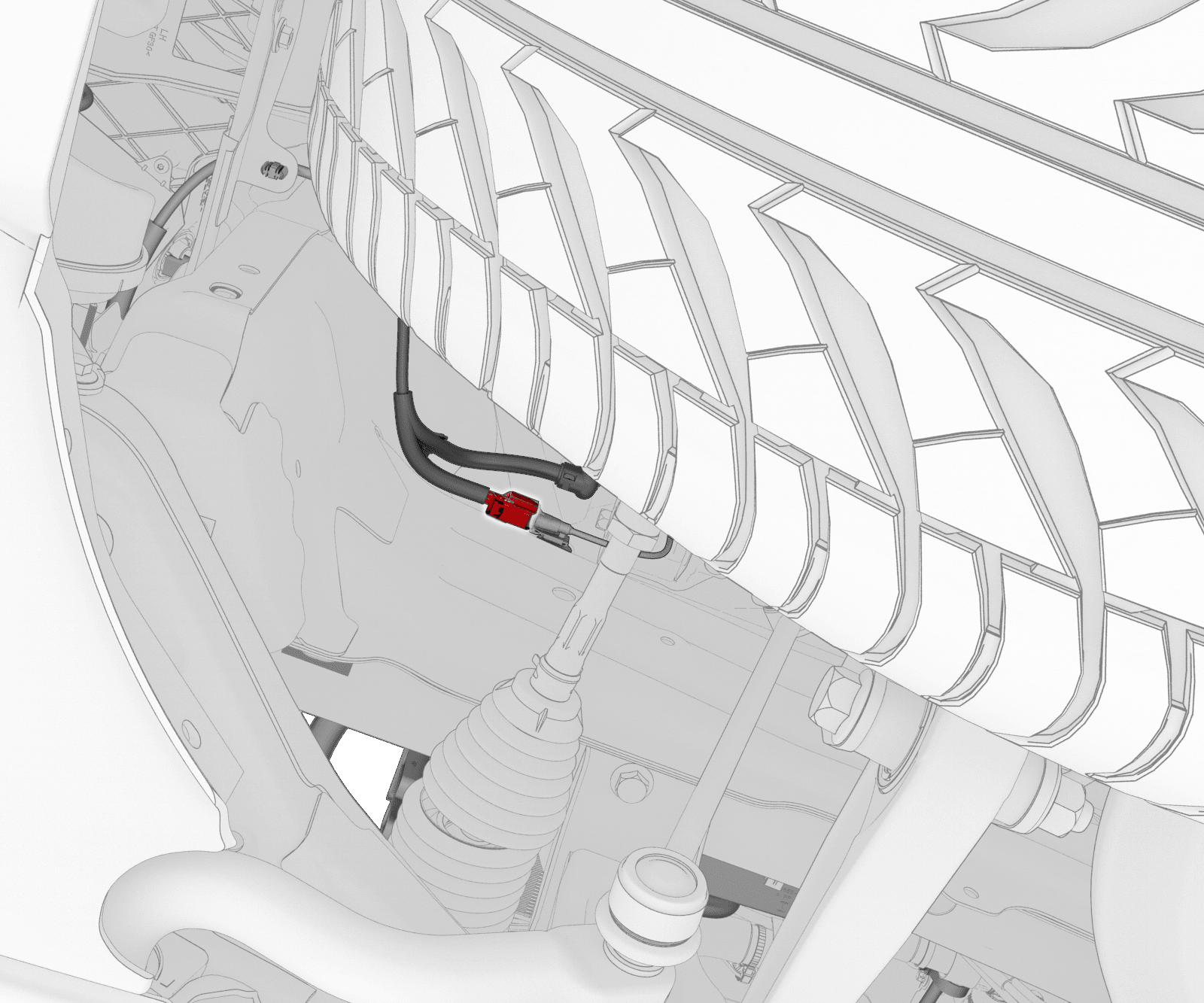

  69. 断开电气线束与前端模块连接器的连接。

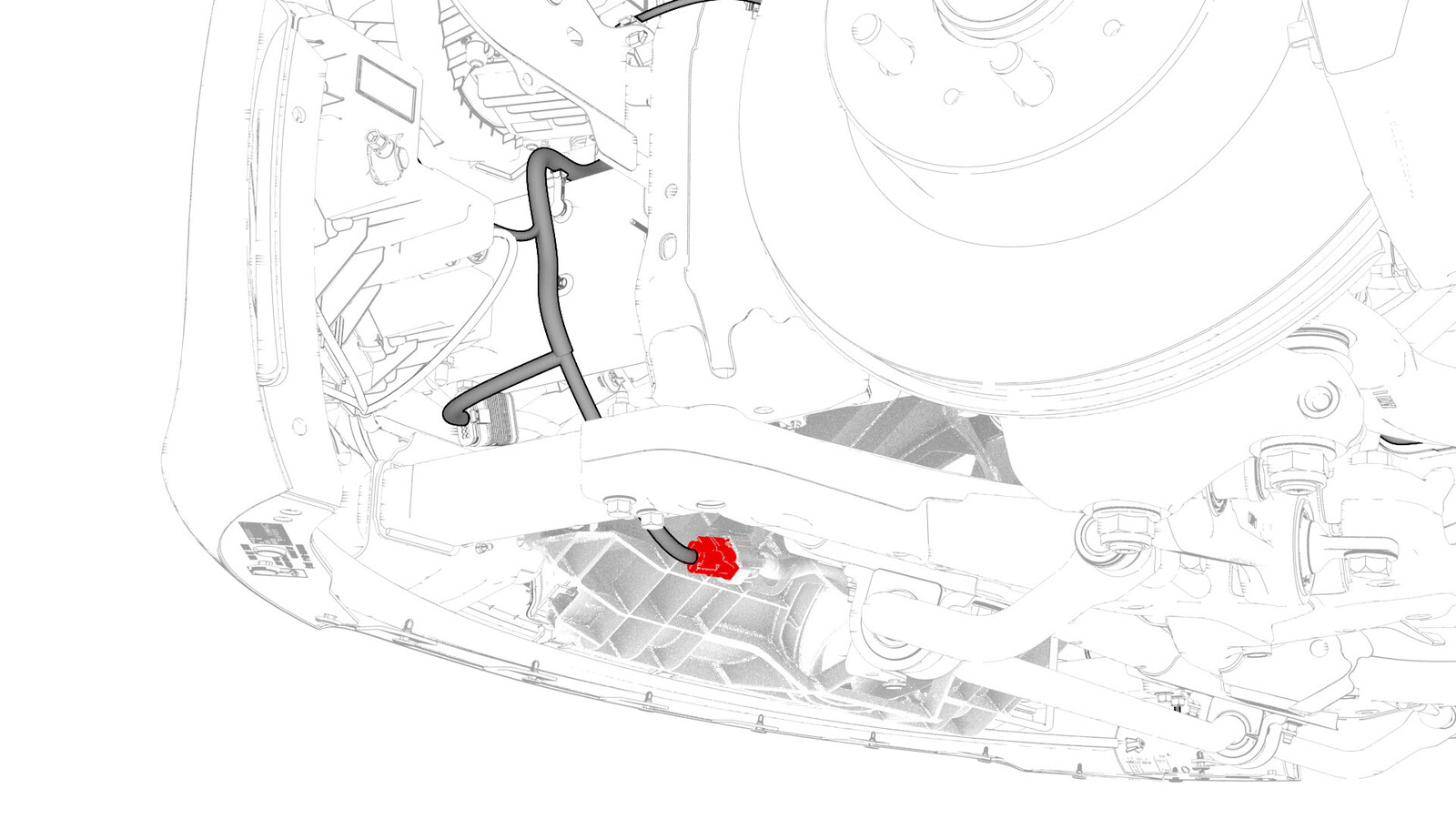

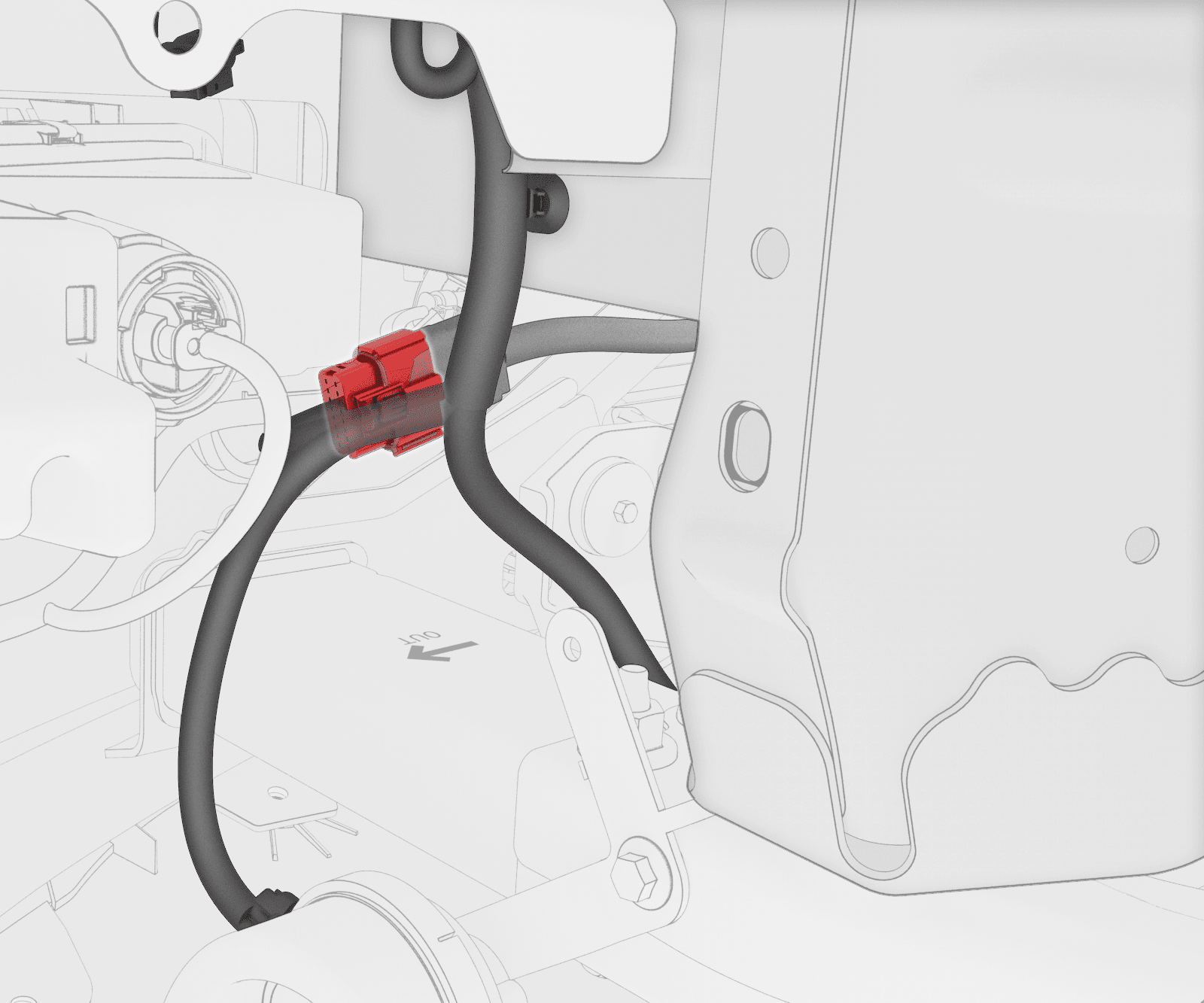

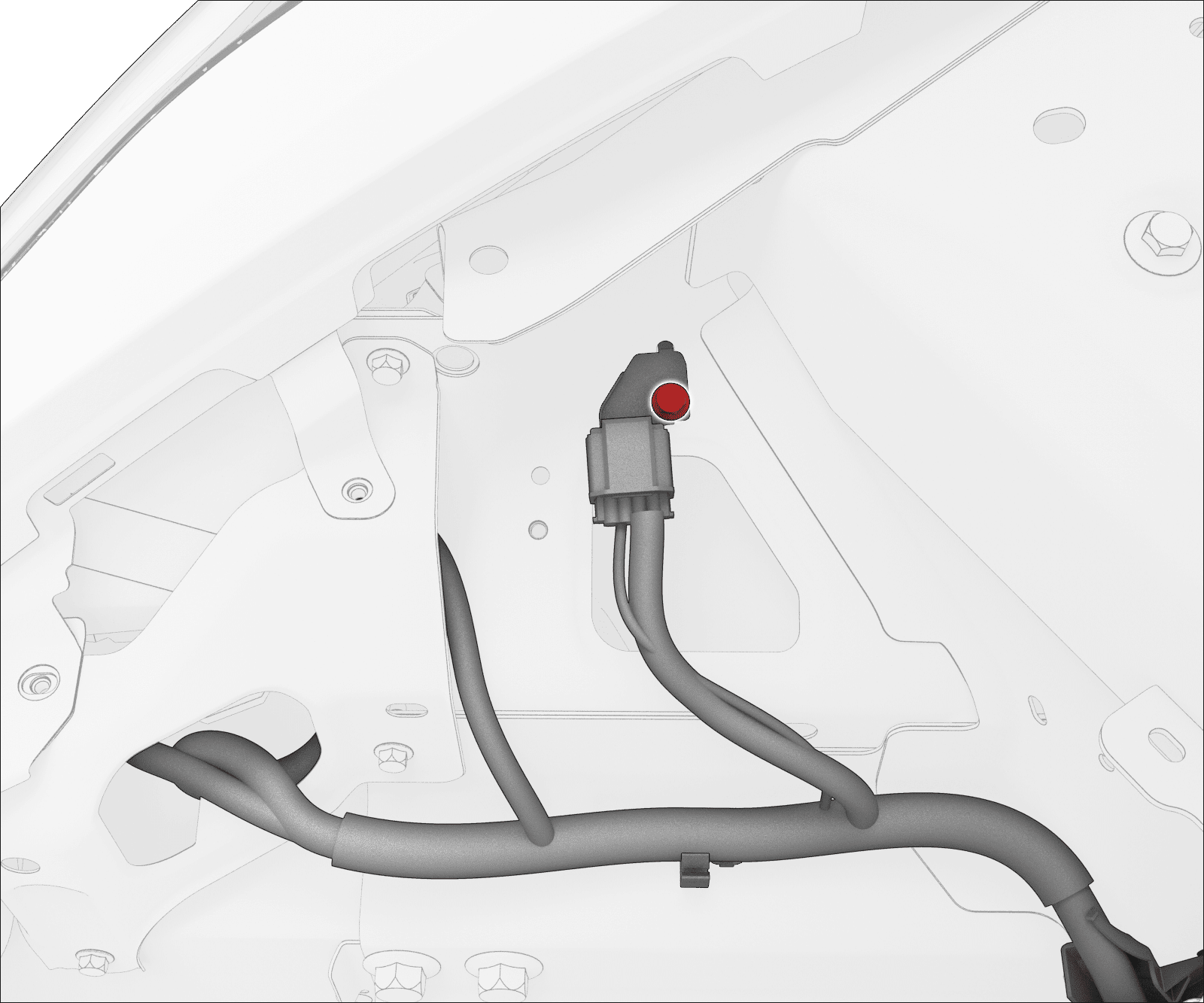

  70. 断开前部线束连接器与右侧加速传感器的连接。

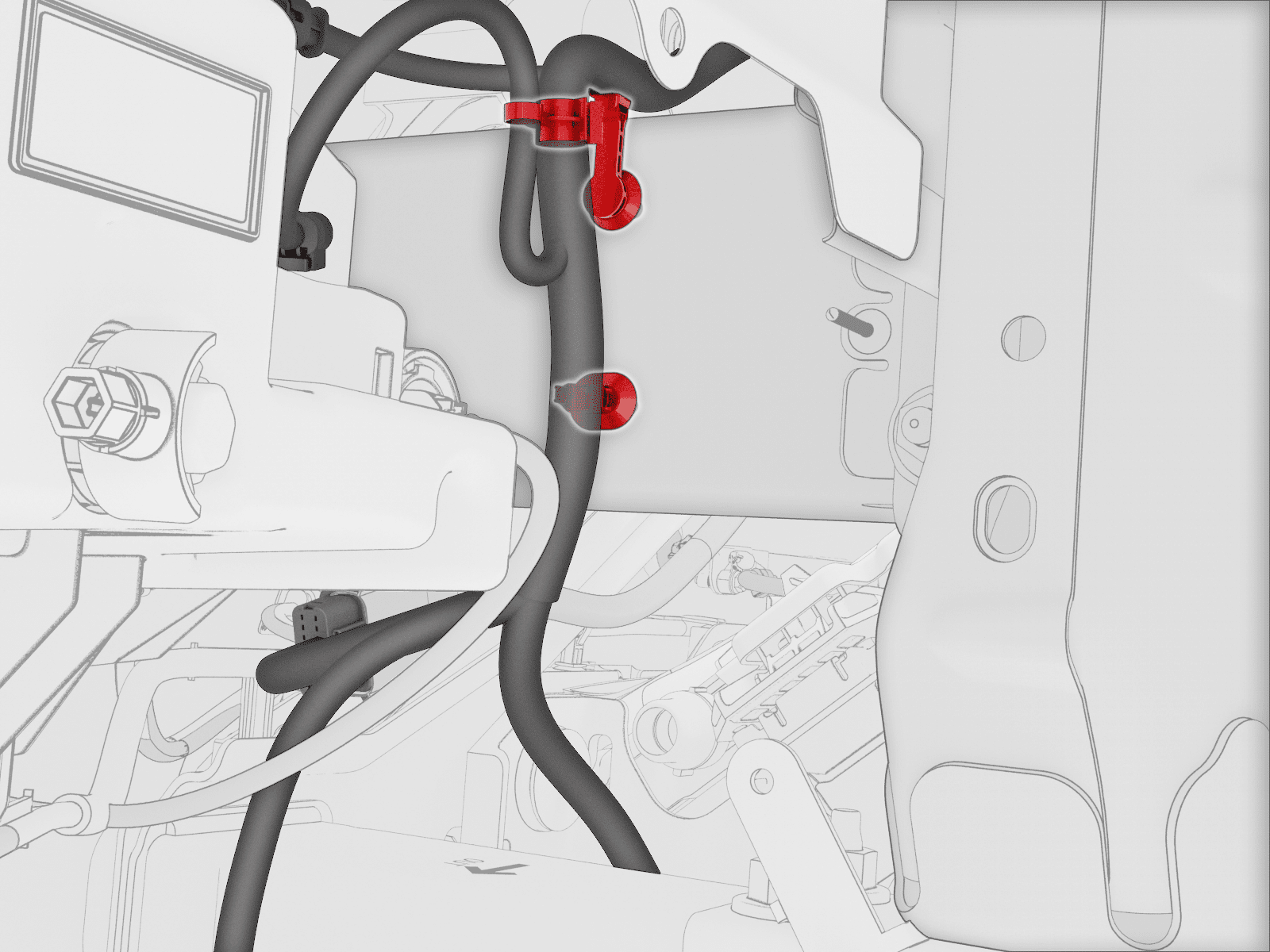

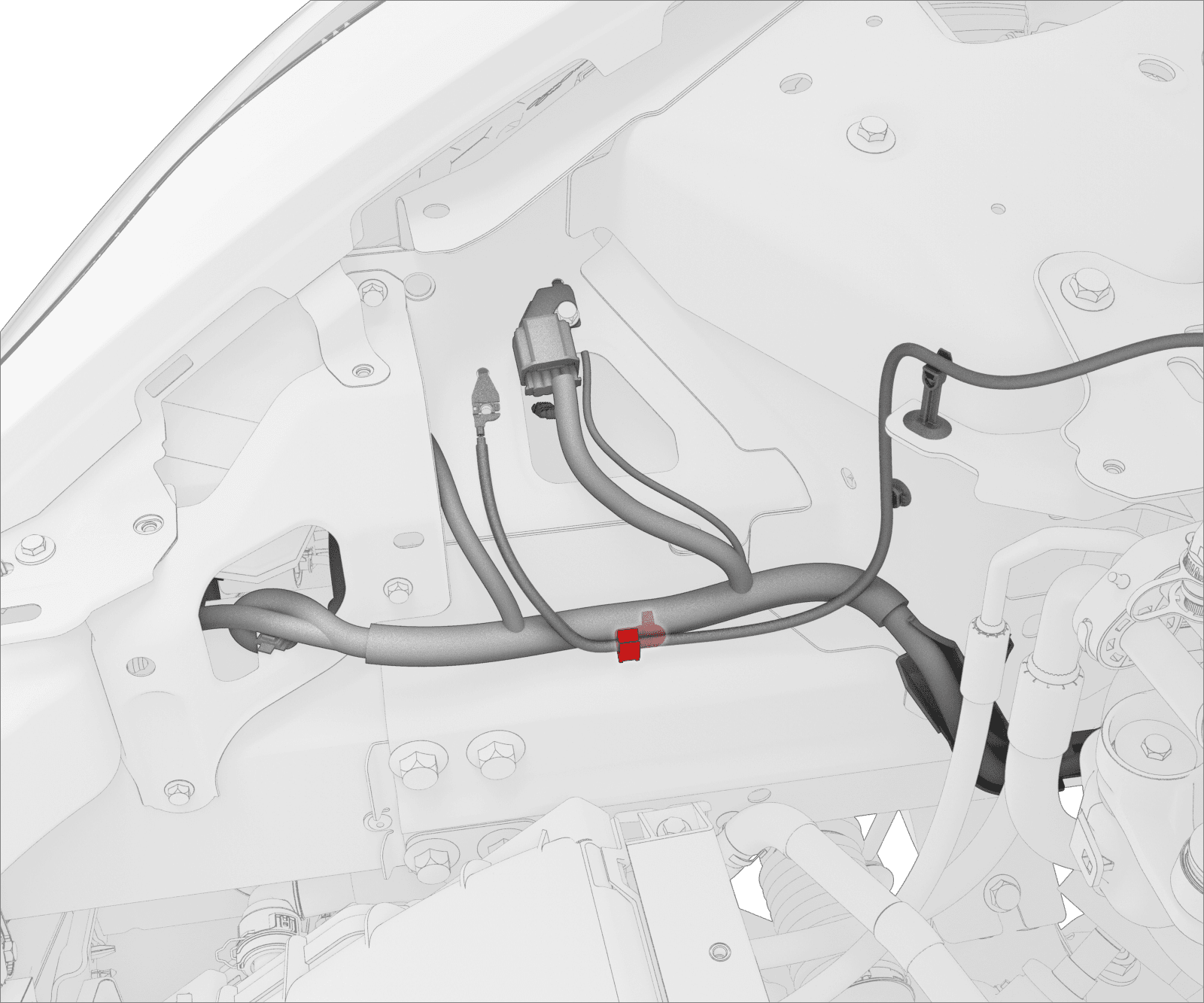

  71. 从右侧车架纵梁外侧拆下前部线束夹(2 个)。

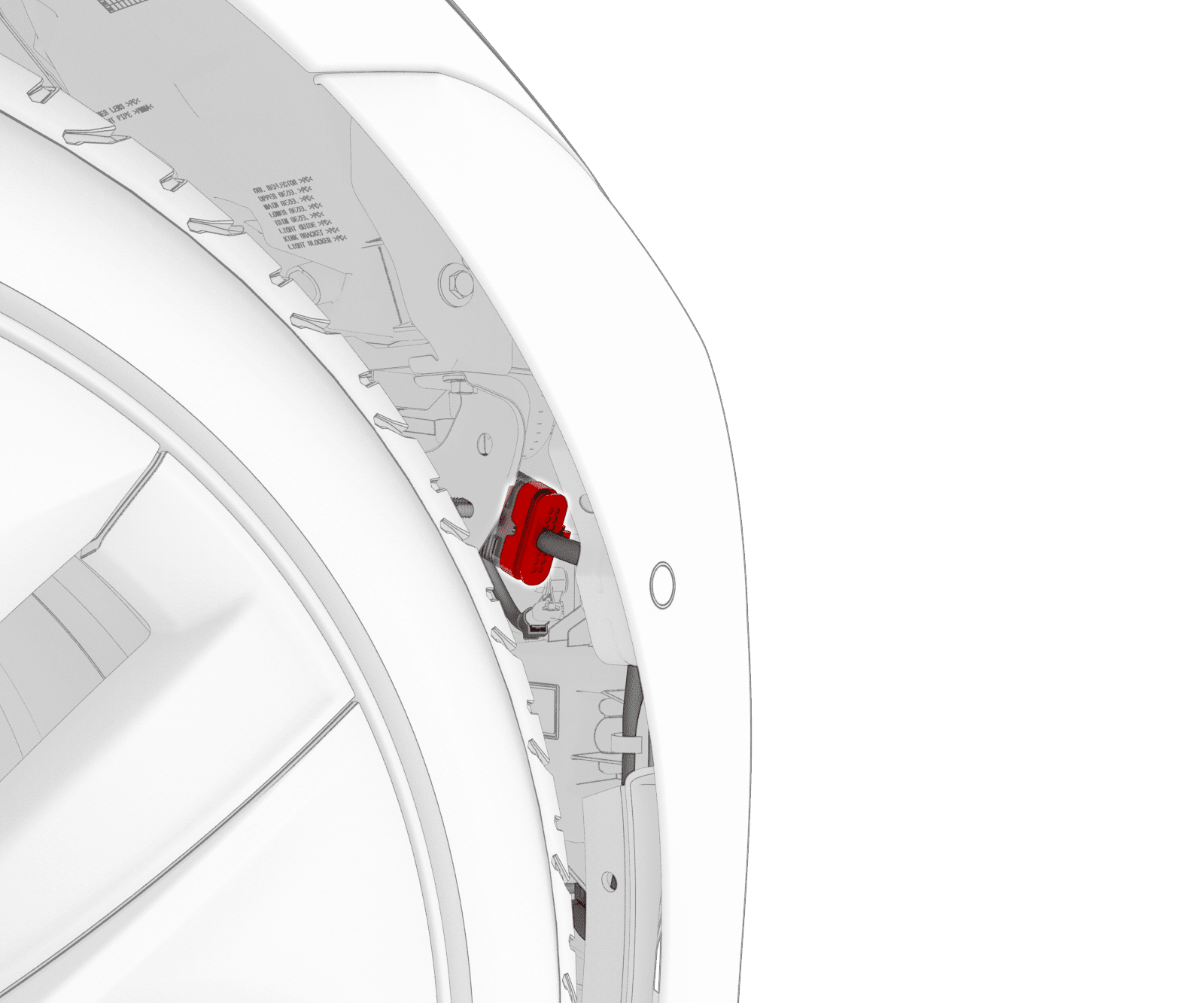

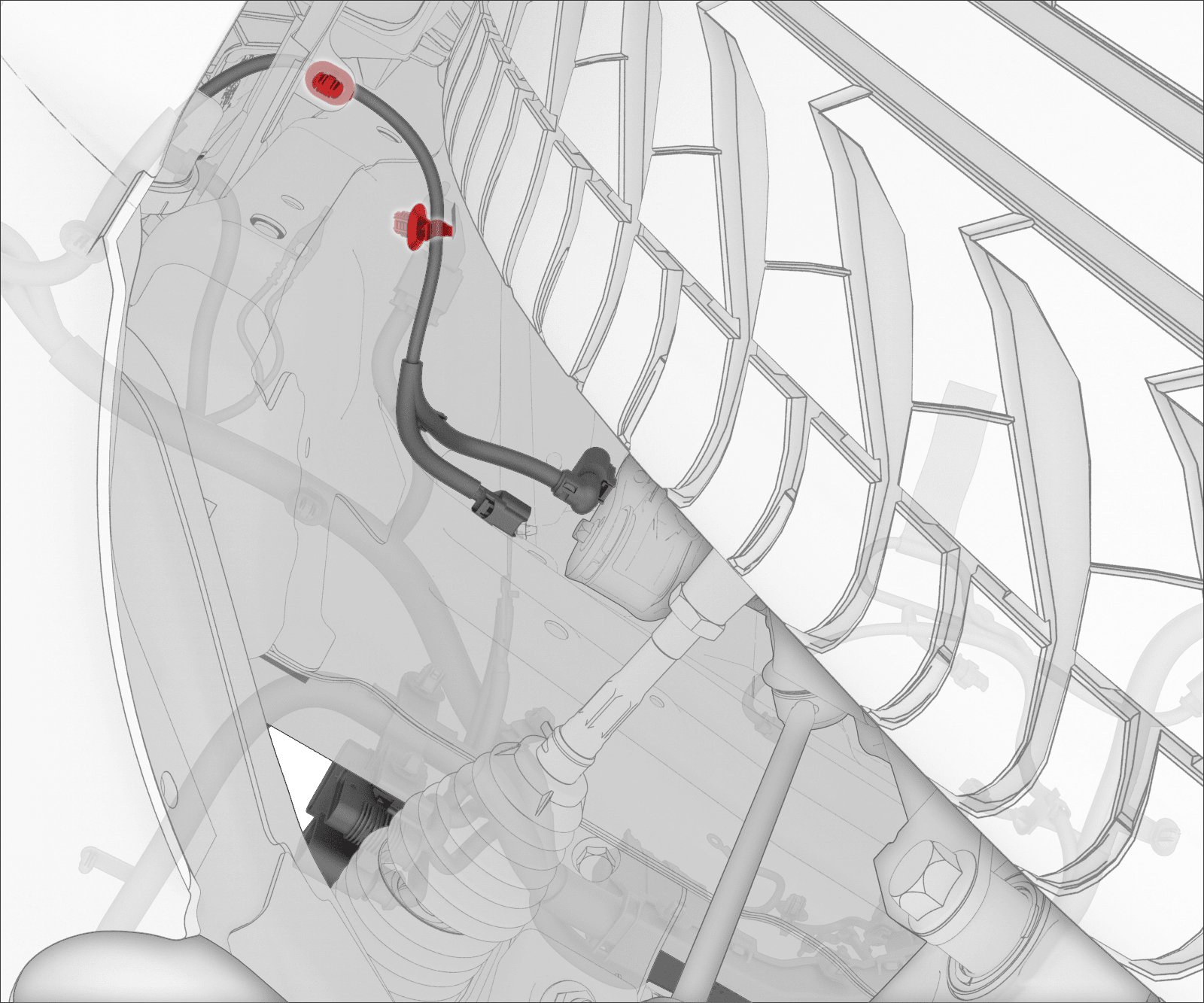

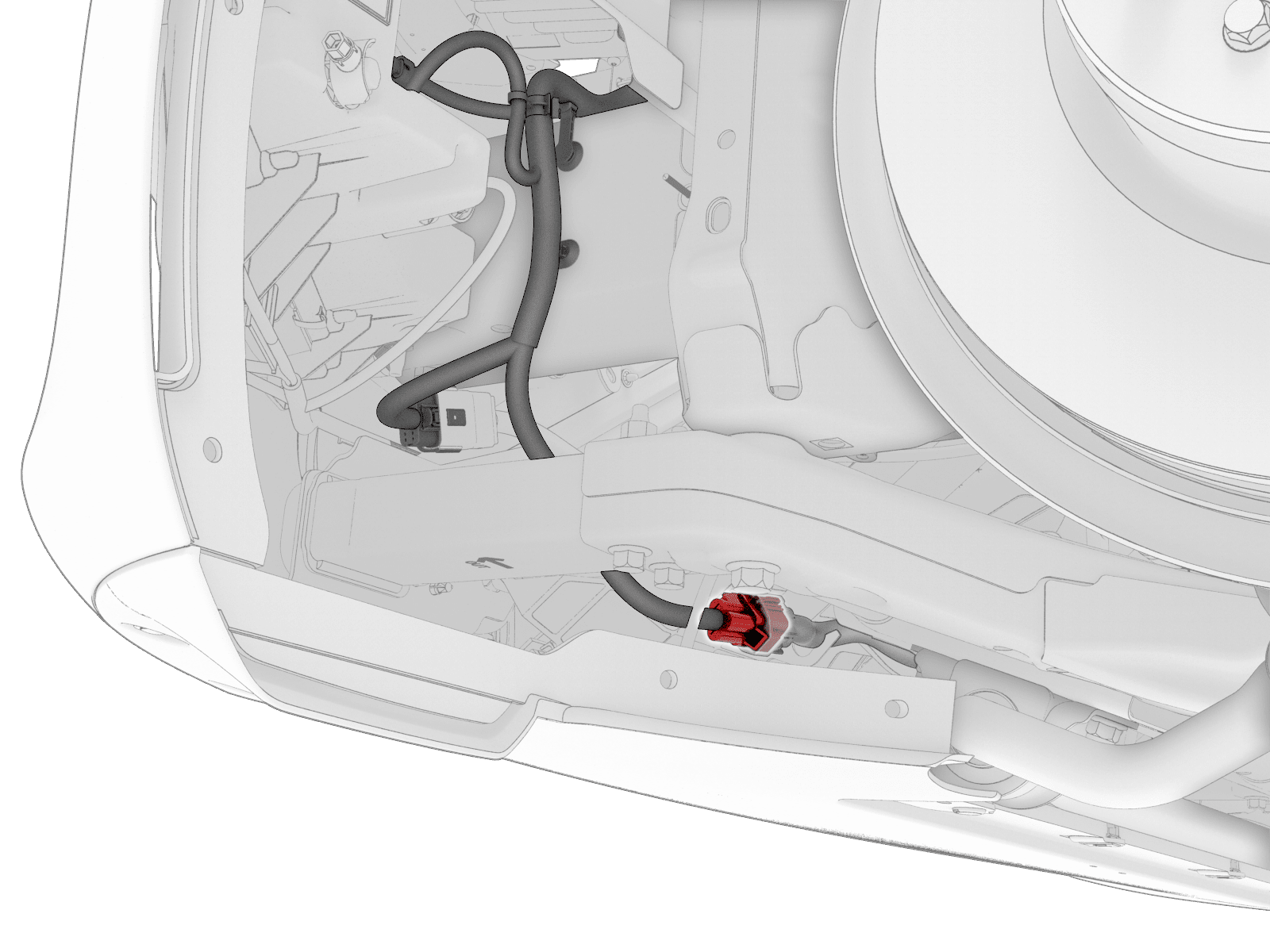

  72. 断开右前轮毂转速传感器连接器。

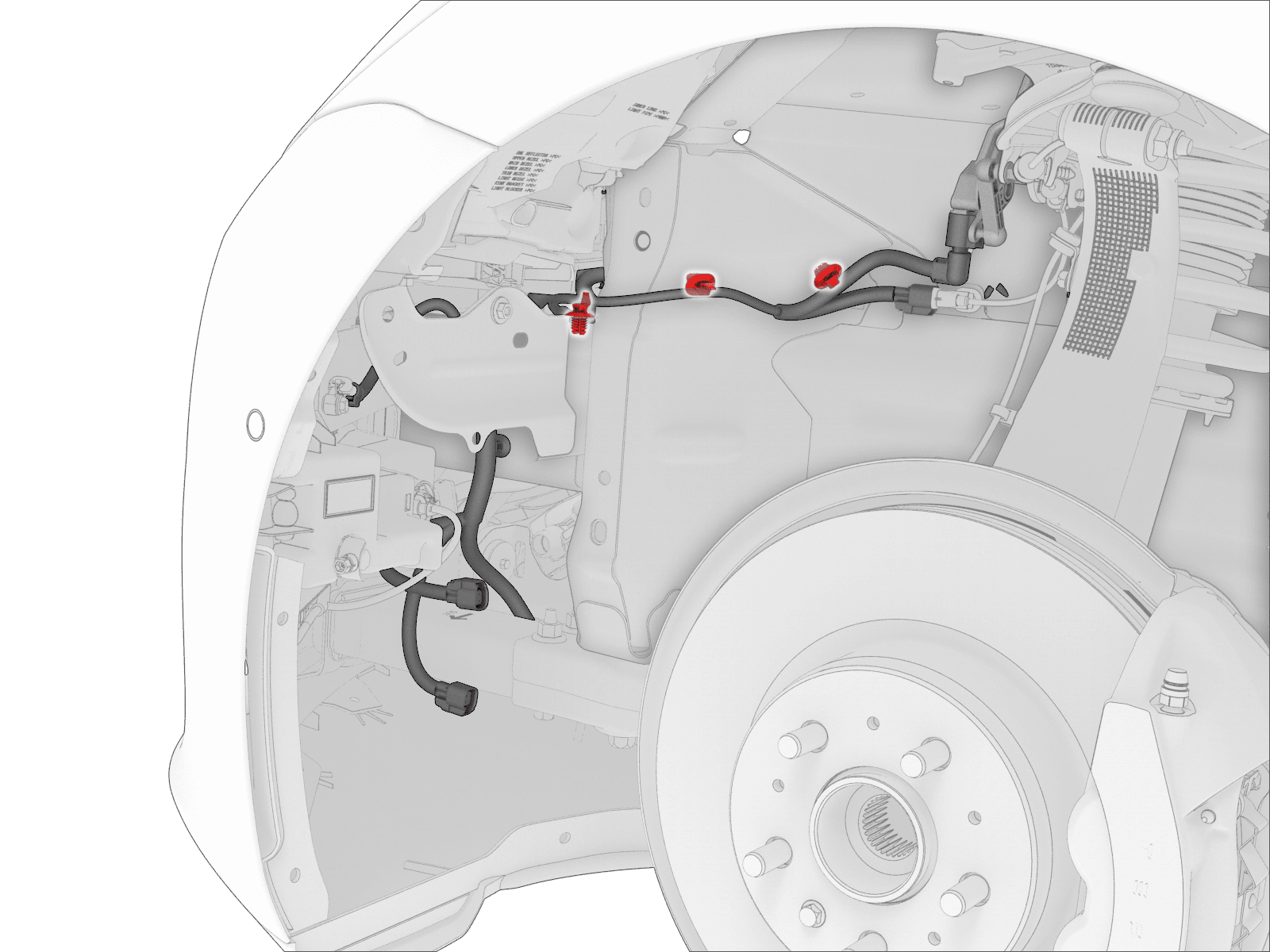

  73. 拆卸右前轮拱前部的前轮转速传感器线束夹(2 个)。
  74. 松开将电气线束固定到右前轮拱区域后部车身的夹子。
  75. 断开右侧转向灯和摄像头的前部线束连接器。
  76. 断开左前支架线束的前部线束连接器。

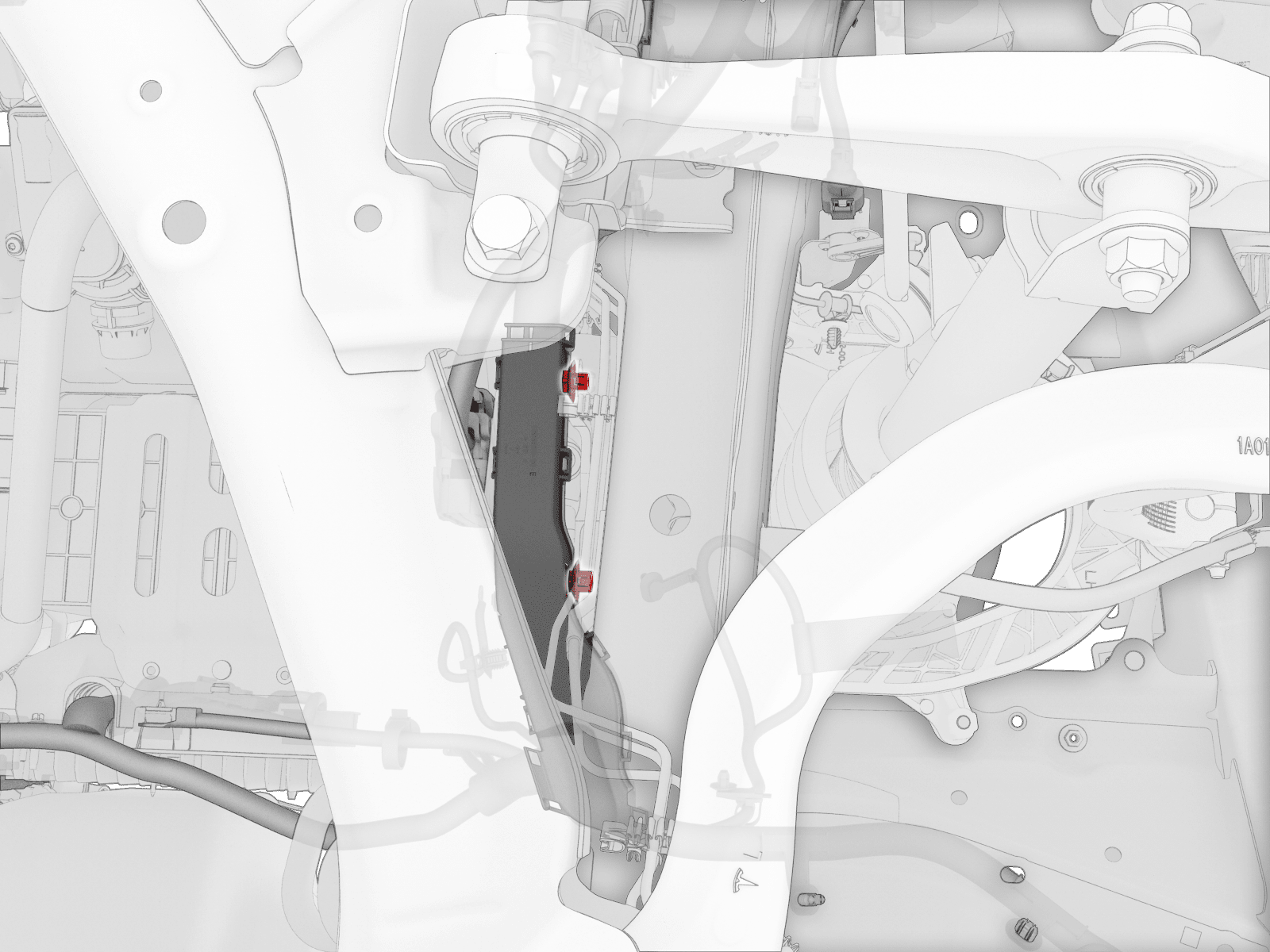

  77. 断开前部线束连接器与左侧加速传感器的连接。

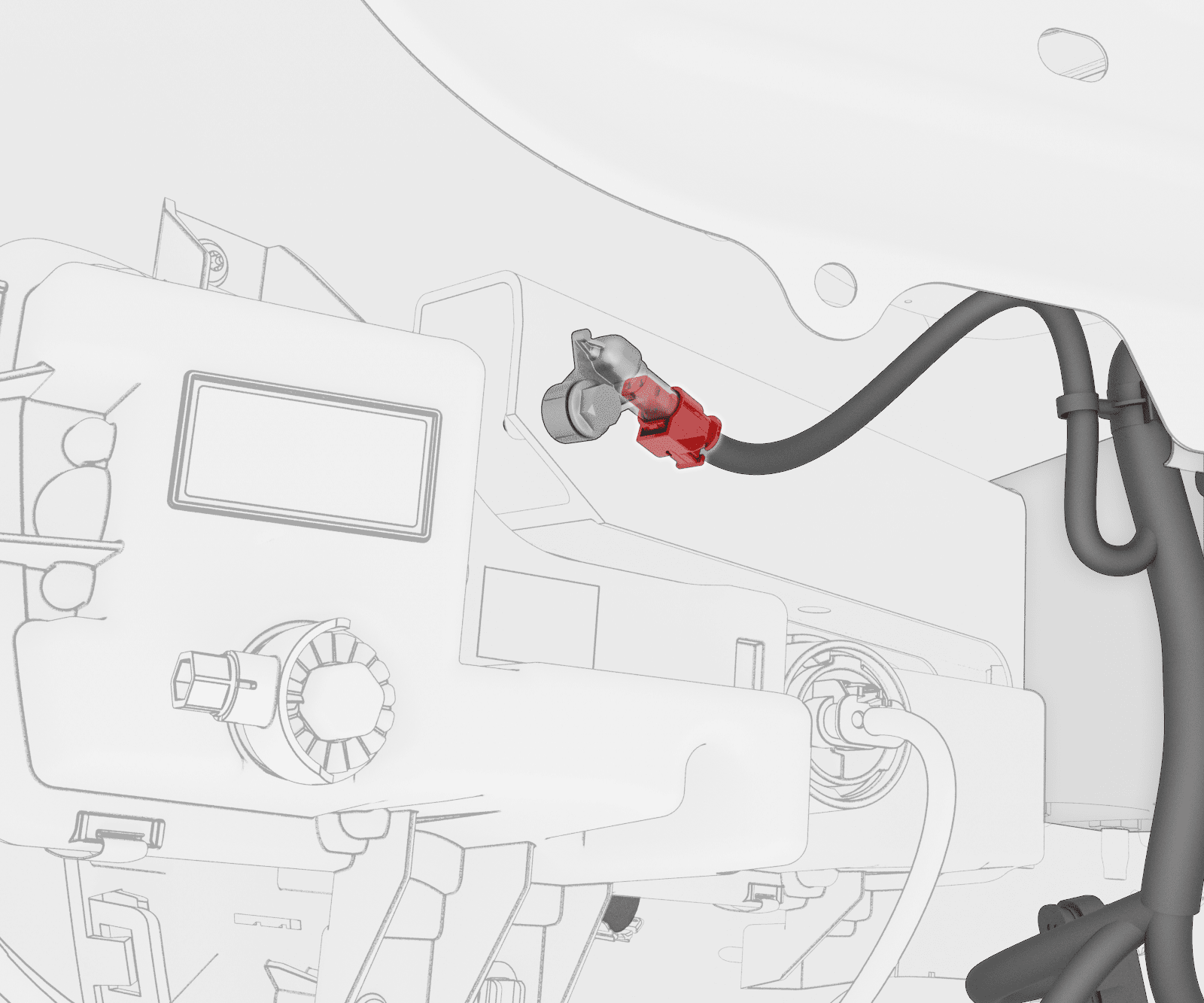

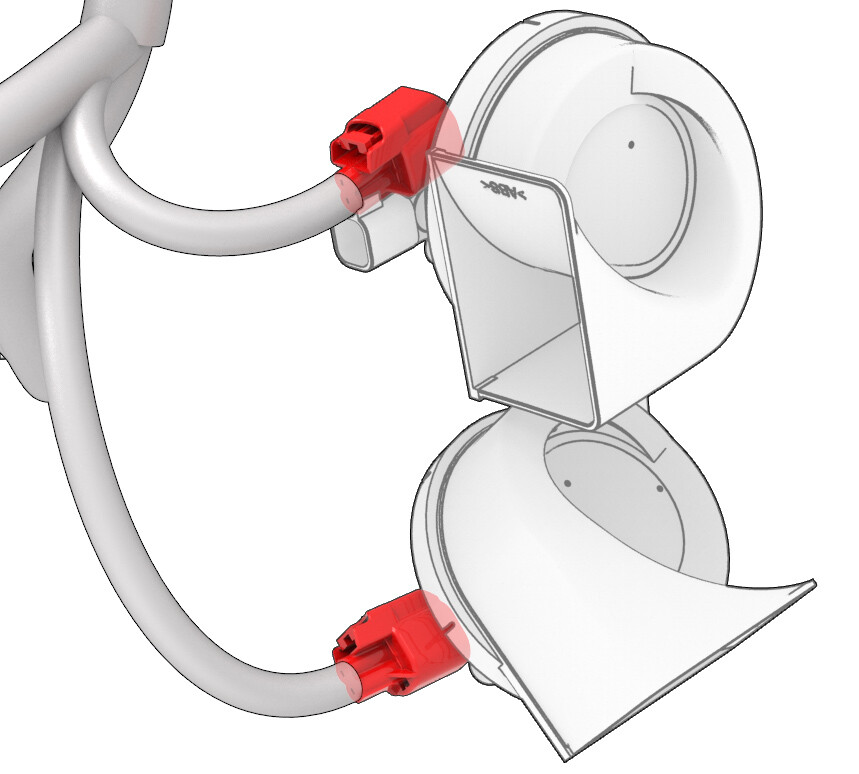

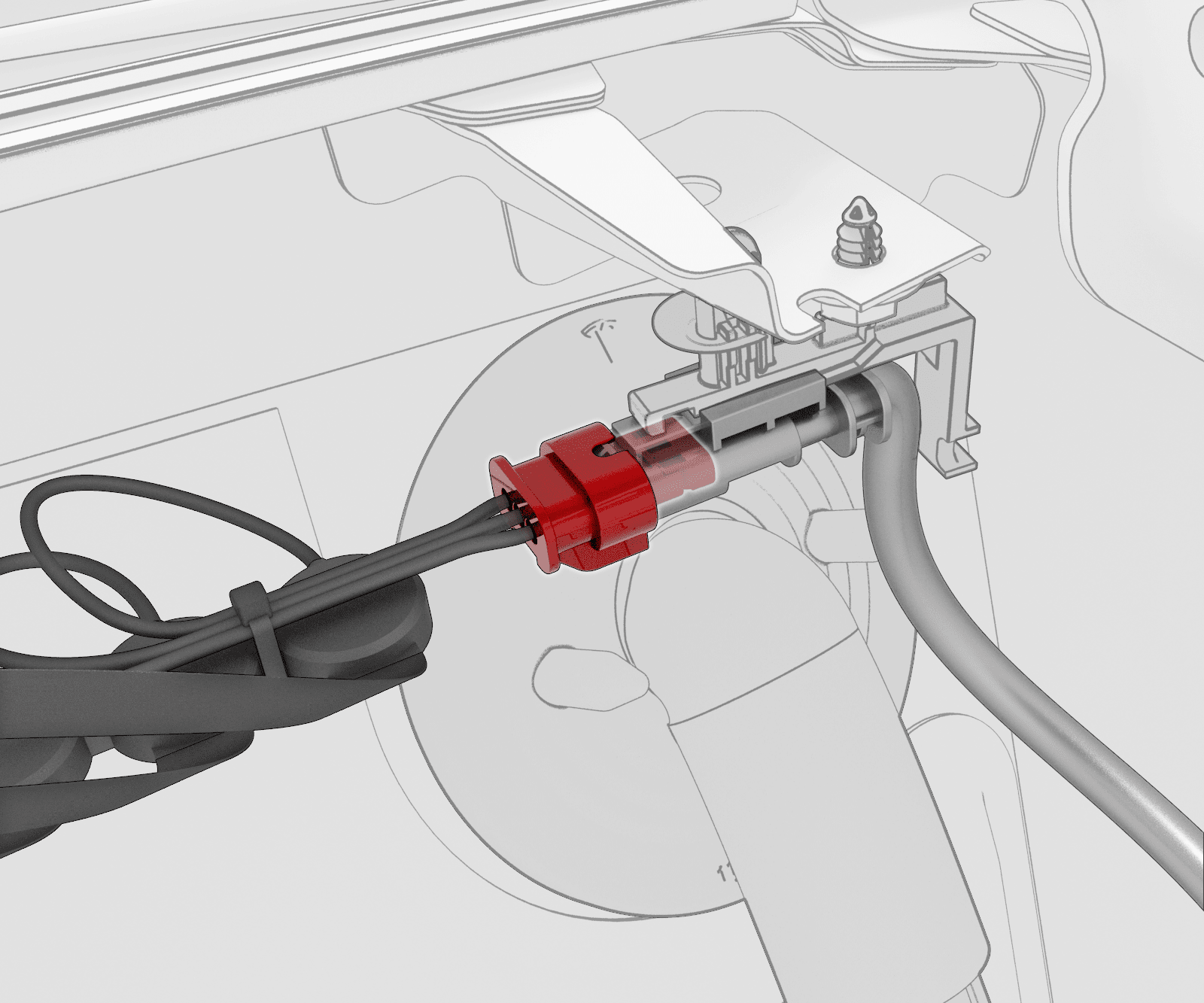

  78. 断开线束连接器与喇叭的连接。

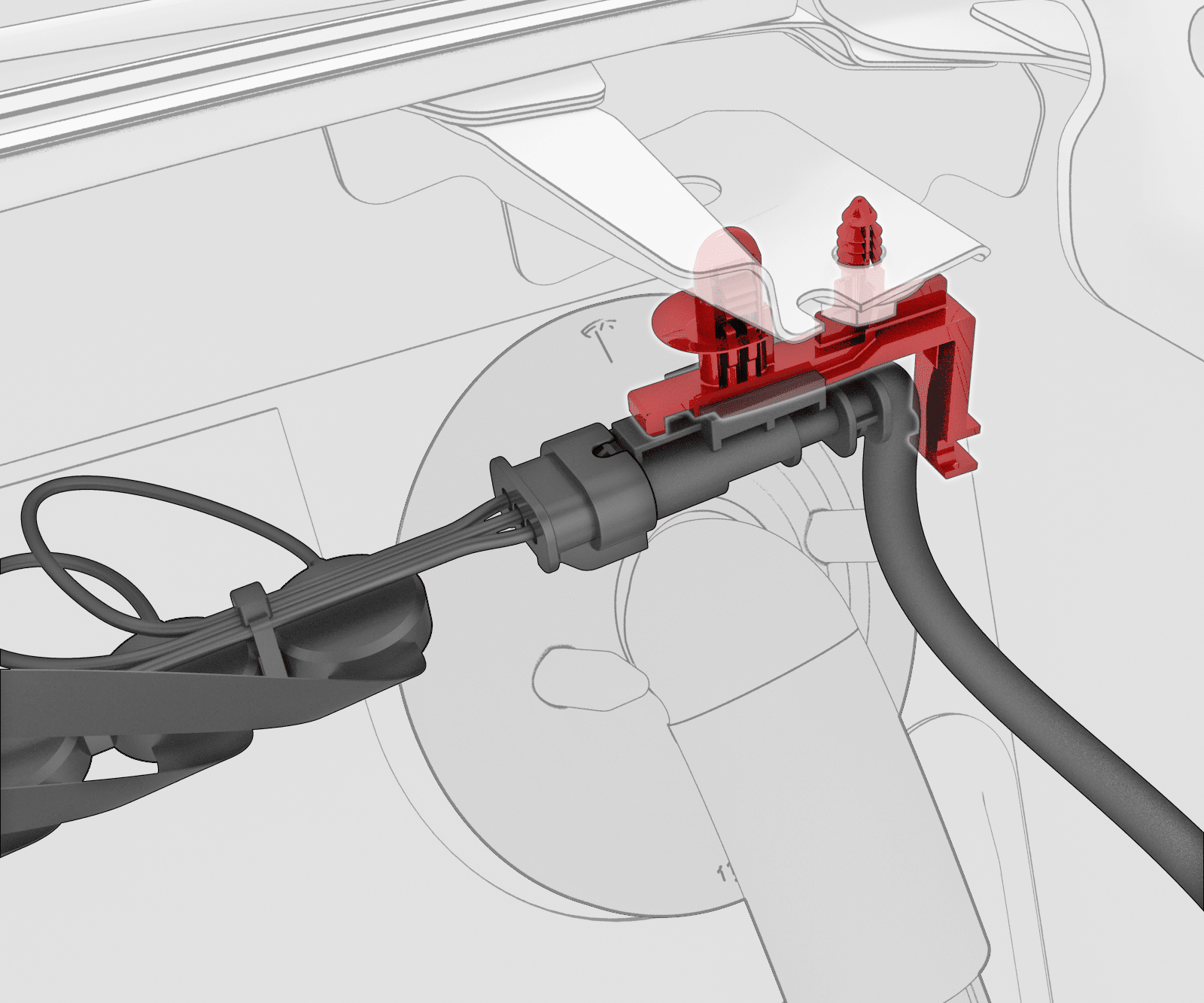

  79. 从左侧车架纵梁区域外部拆下前部线束夹(2 个)。
  80. 断开前部线束连接器与 CFM 的连接。

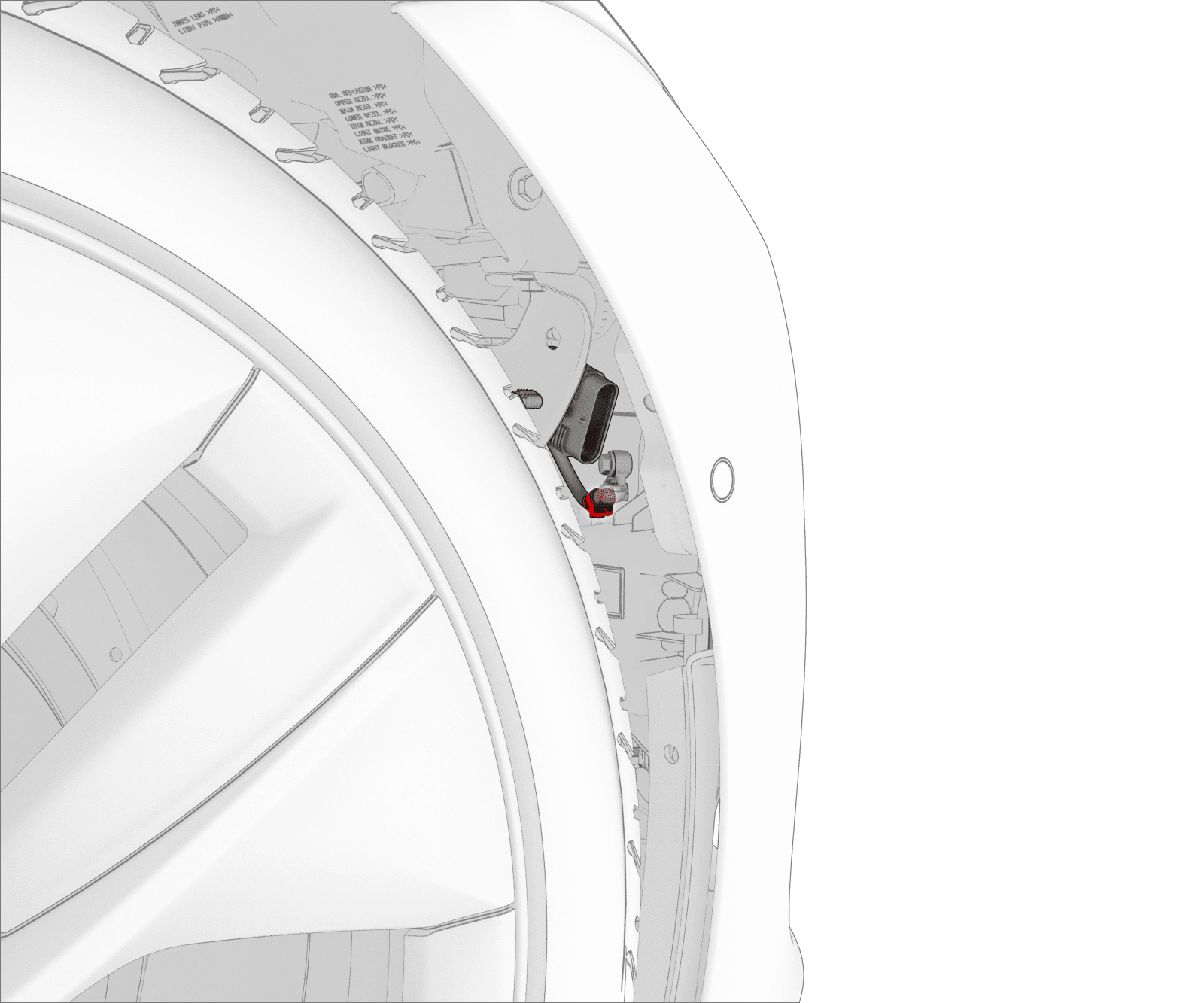

  81. 断开左前轮毂转速传感器连接器。
  82. 断开左前行驶高度传感器连接器。

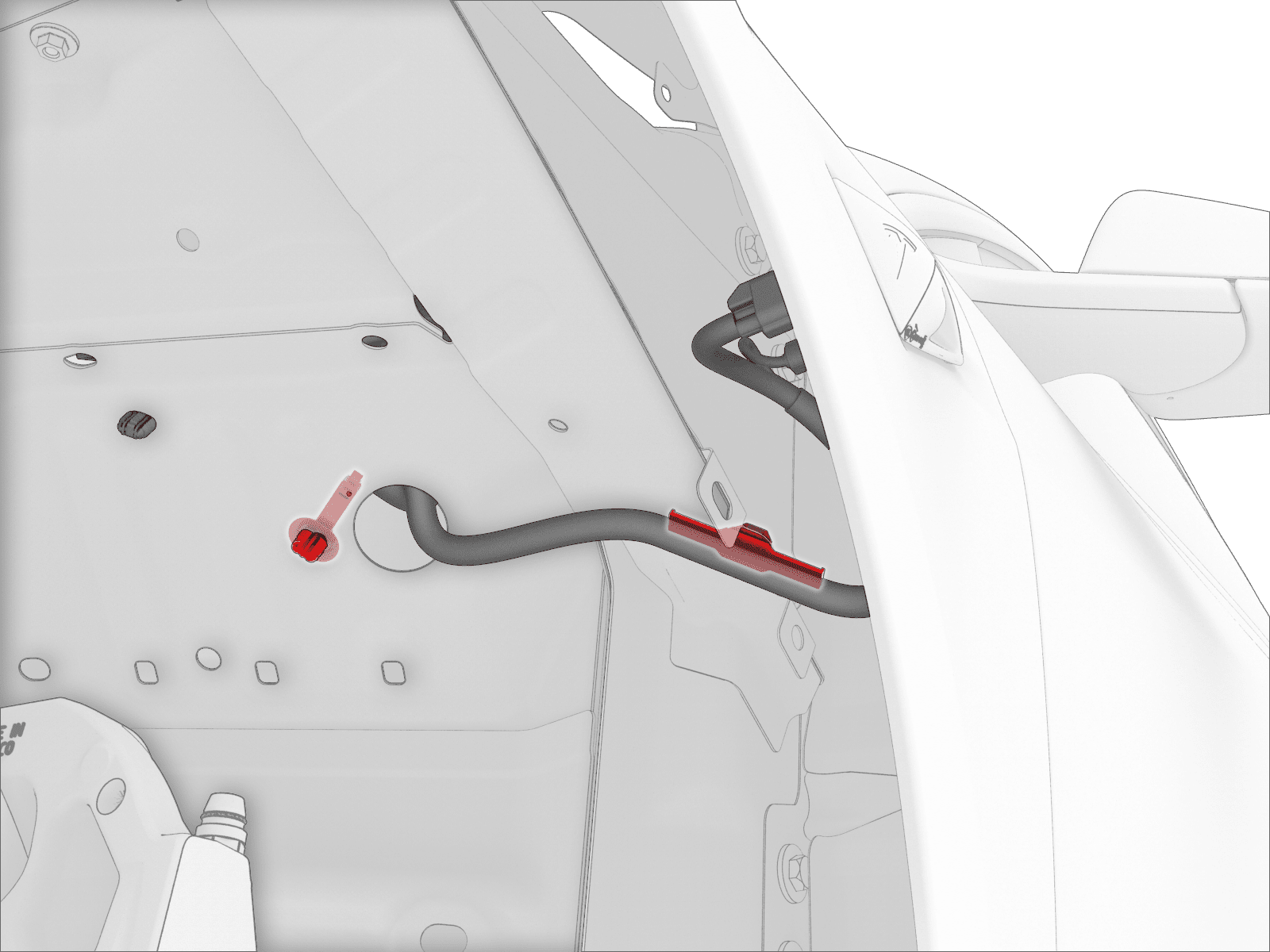

  83. 拆卸左前轮拱区域的前部线束夹。
    Informational PurposesAn informational icon, calling your attention
    2 或 3 个夹子,具体取决于车辆规格。
  84. 拆卸左侧转向灯和摄像头线束的前部线束夹(2 个)。
  85. 断开左侧转向灯和摄像头的前部线束连接器。

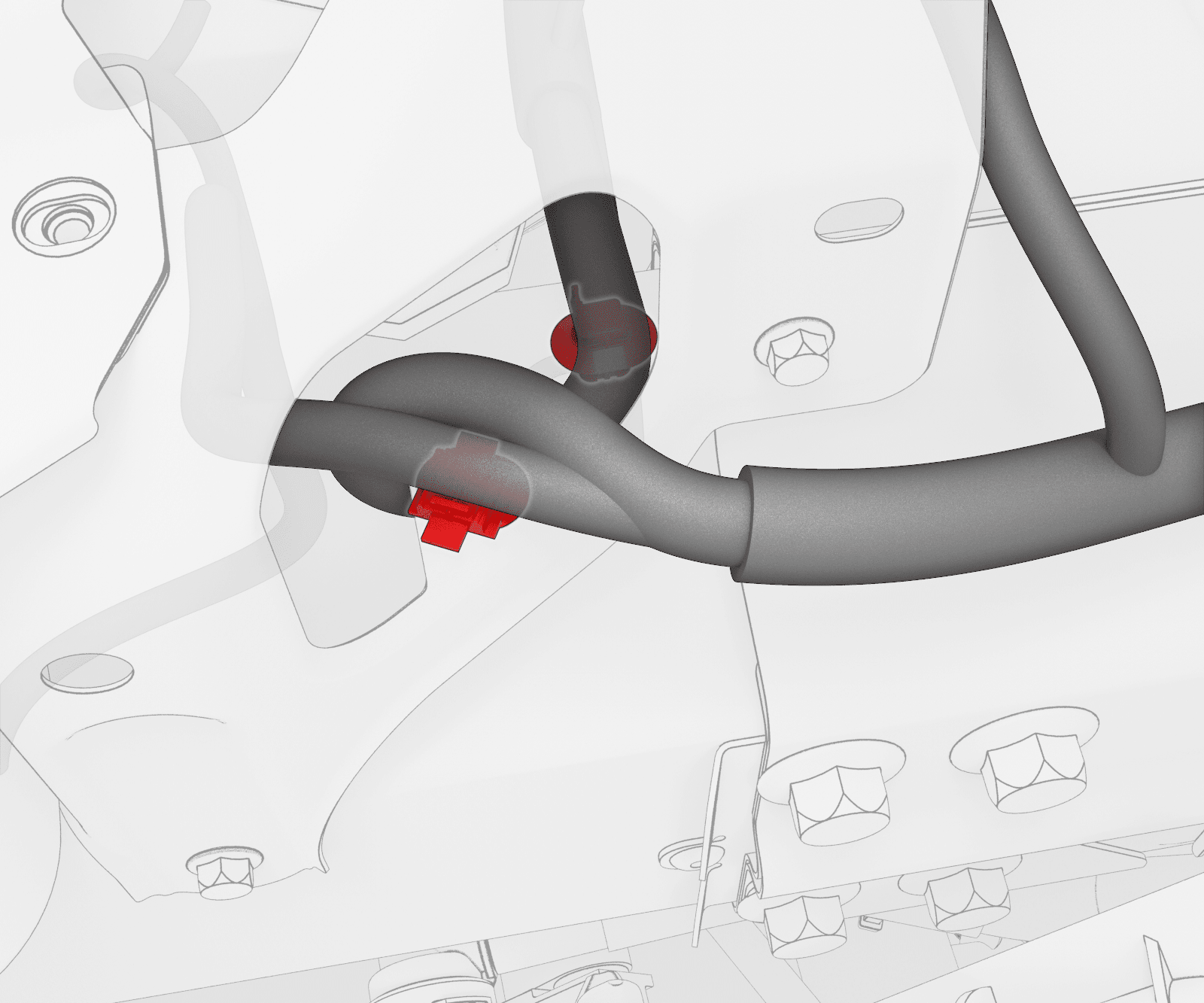

  86. 将车辆举升到适宜的作业高度。
  87. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

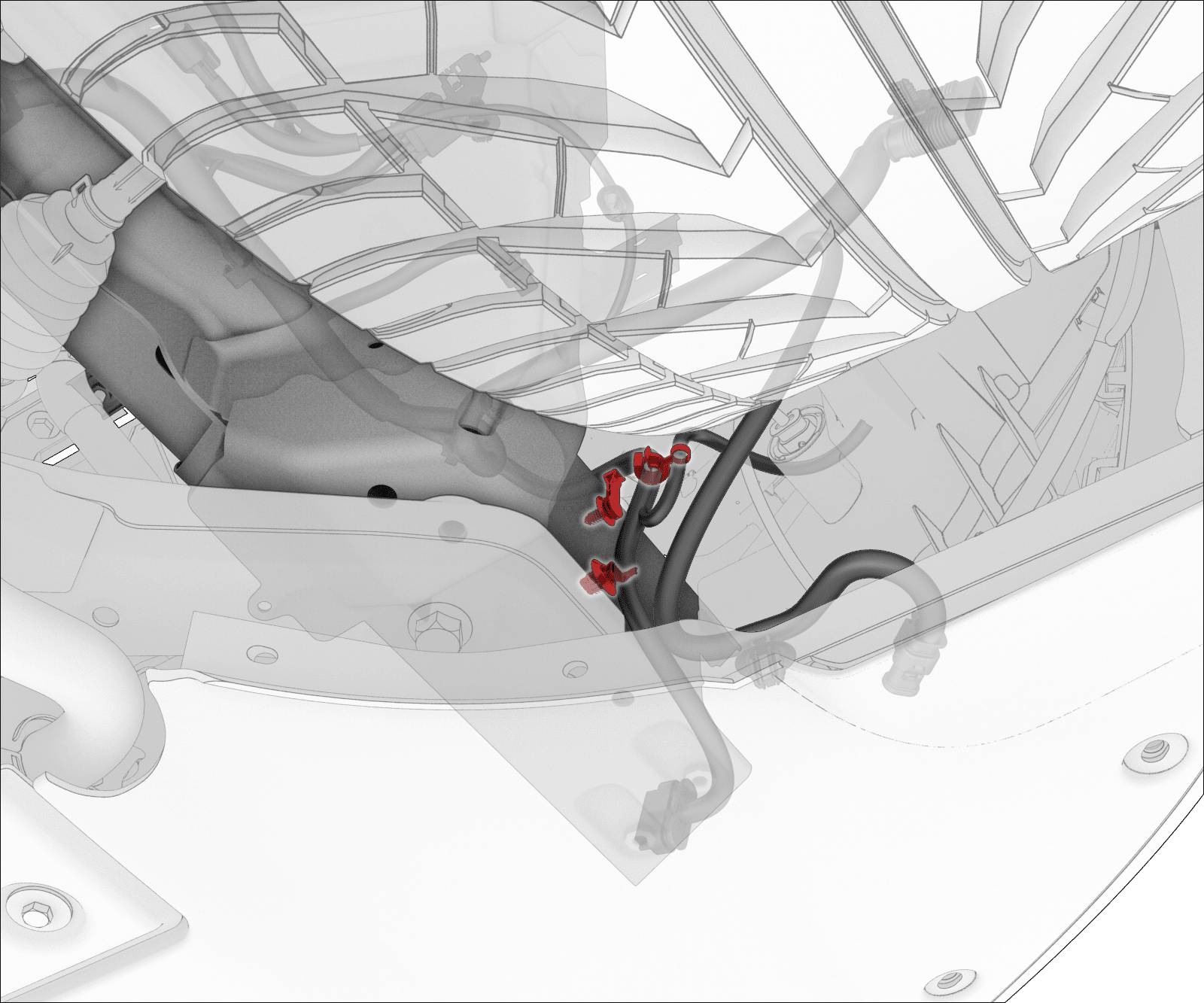

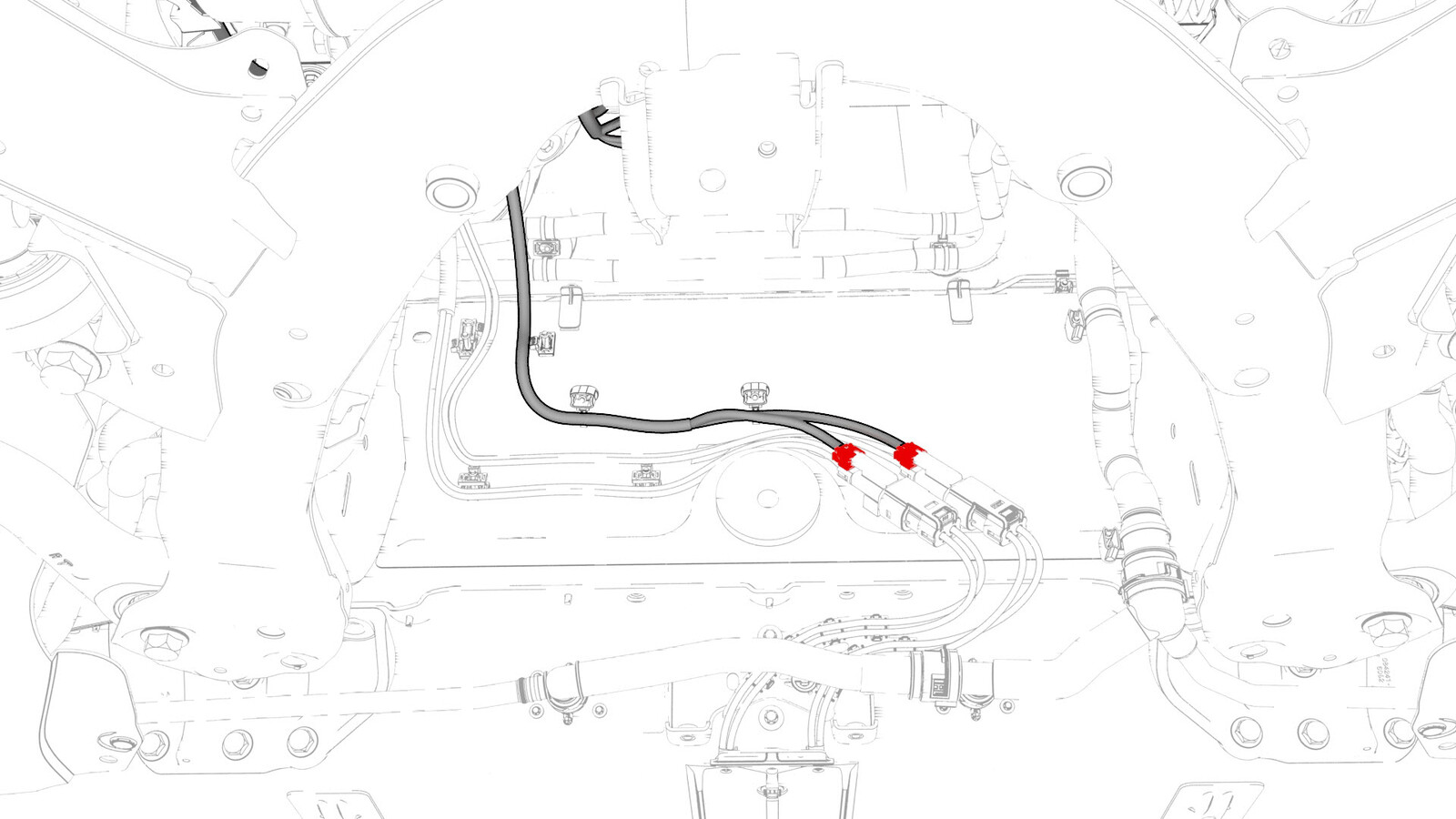

  88. 松开将高压互锁回路线束固定到隔板的前部线束夹。
  89. 将电气线束从隔板区域高压互锁回路连接器(2 个)上断开。

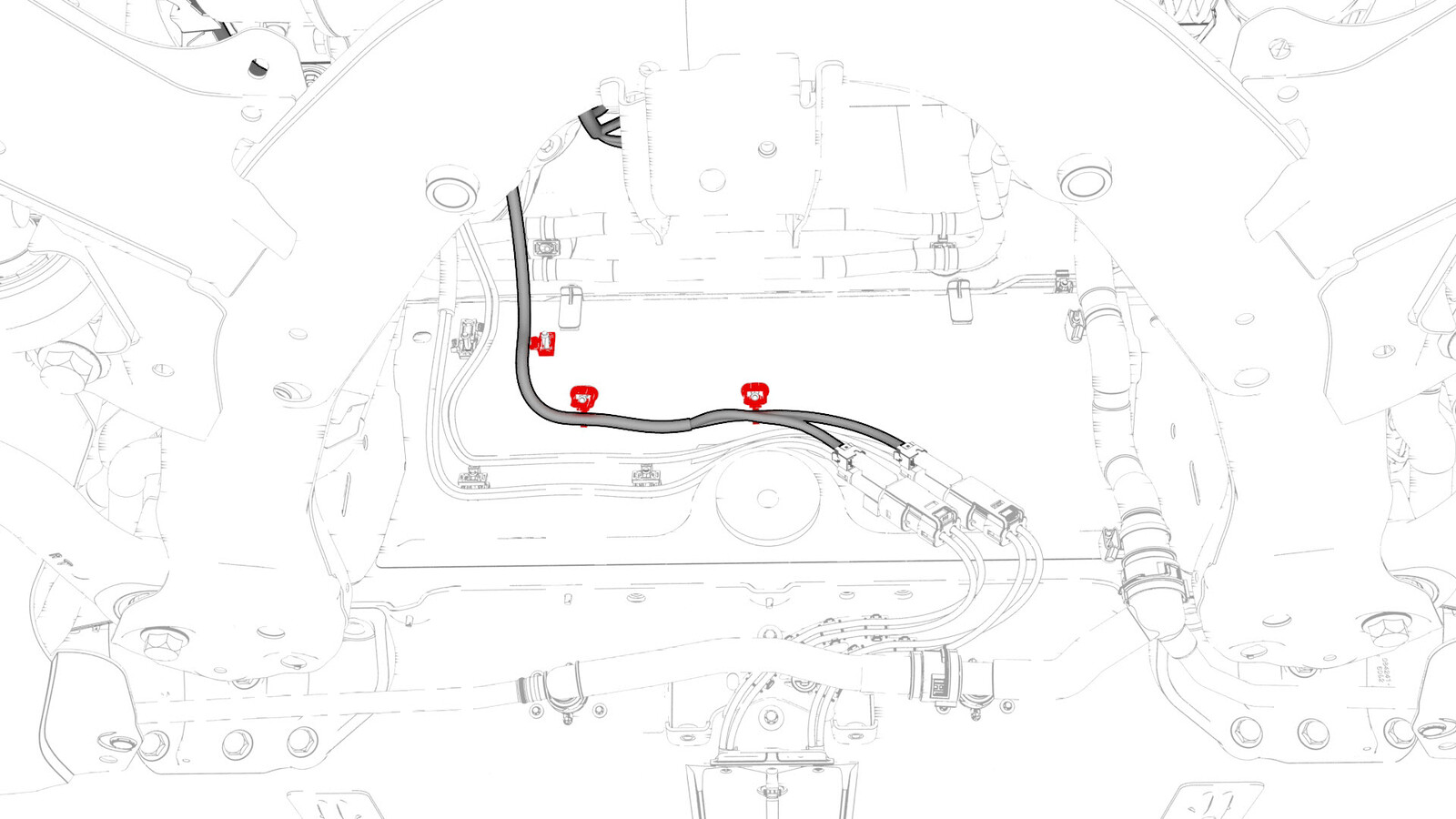

  90. 拆卸左侧车架纵梁上的前部线束夹。
    Informational PurposesAn informational icon, calling your attention
    夹子的数量可能有所不同。
  91. 拆卸右前车架纵梁上的前部线束夹。
    Informational PurposesAn informational icon, calling your attention
    夹子的数量可能有所不同。
  92. 将车辆降至适宜的作业高度。
  93. 拆卸挡风玻璃清洗器储液罐。请参阅储液罐 - 挡风玻璃清洗器(拆卸和更换)
  94. 从挡风玻璃清洗器储液罐区域下方的车身上拆下前部线束夹(4 个)。
  95. 松开将冷却液软管和电气线束固定到电池支架横梁的夹子。

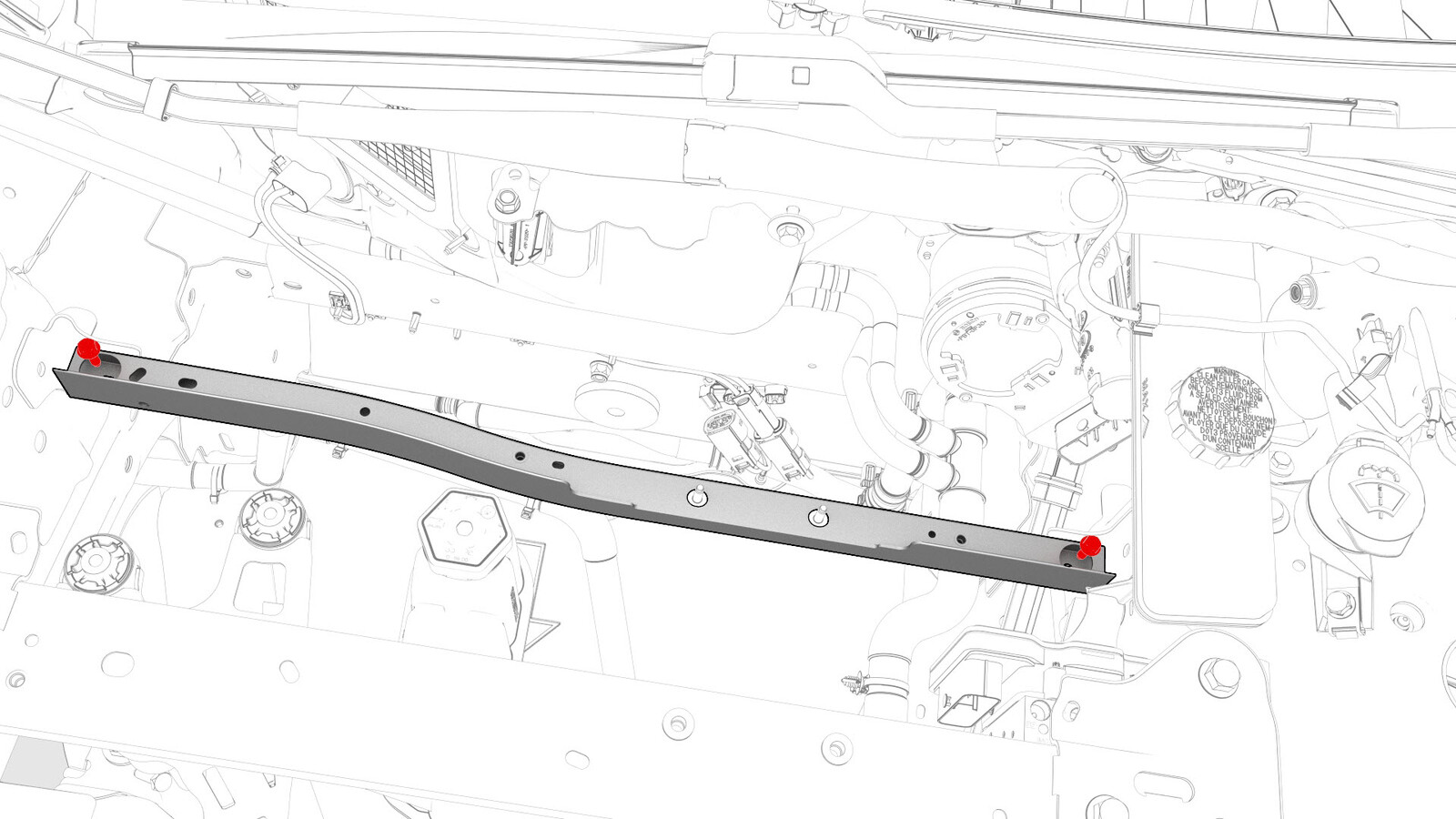

  96. 拆卸将电池支架横梁固定到车身的螺栓(2 个),然后从车辆上拆下电池支架横梁。
  97. 将前部线束左侧从轮拱排布到前备箱区域。
  98. 将前部线束左侧排布到前控制器区域。
  99. 松开右侧减震塔处的线束夹。
  100. 将前部线束右侧从轮拱排布到前备箱区域。
  101. 将前部线束右侧排布到前控制器区域。
  102. 将前部线束从车辆上拆下。

安装

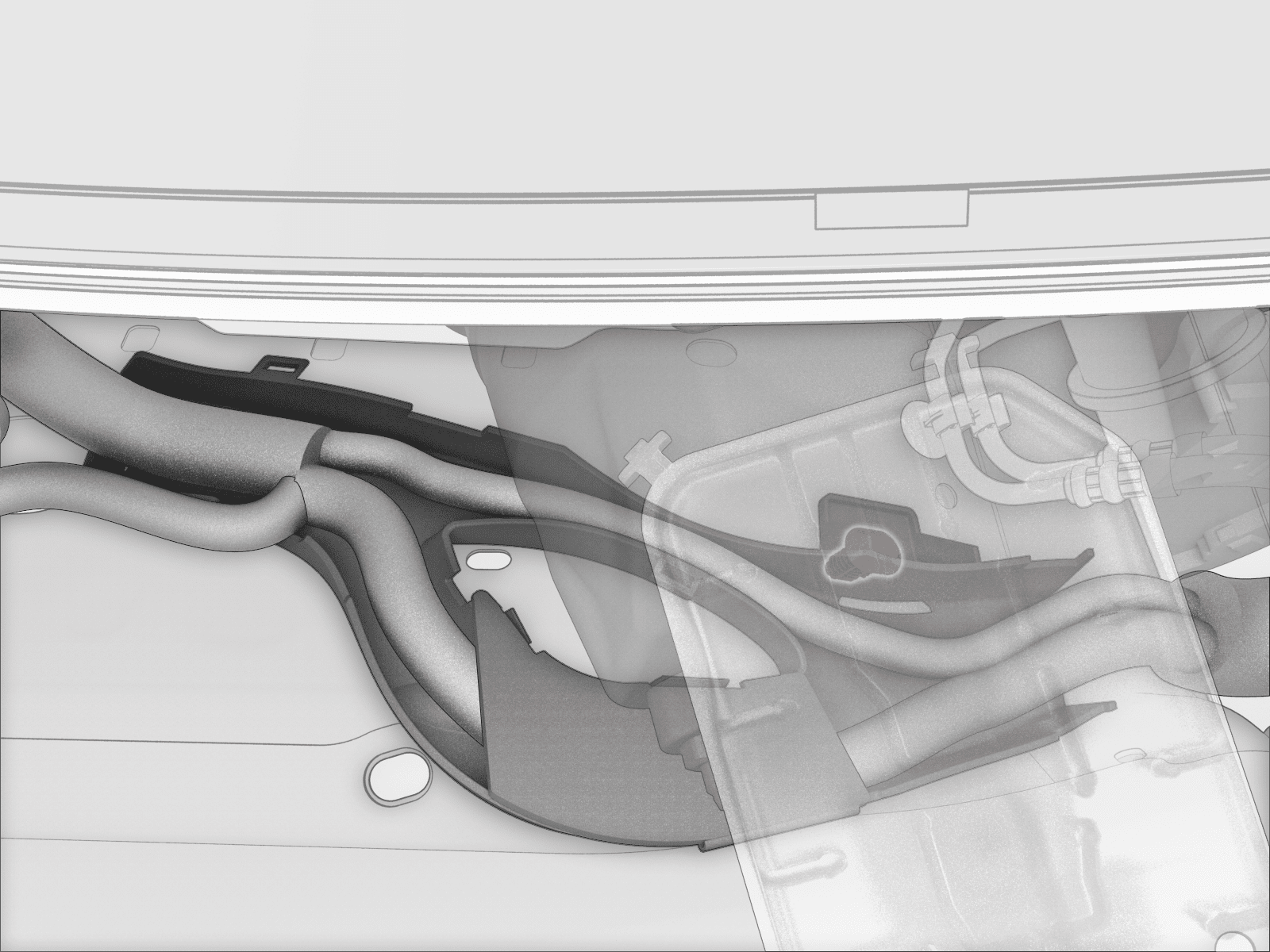

  1. 将前部线束放置到车辆上,以便安装。
    Informational PurposesAn informational icon, calling your attention

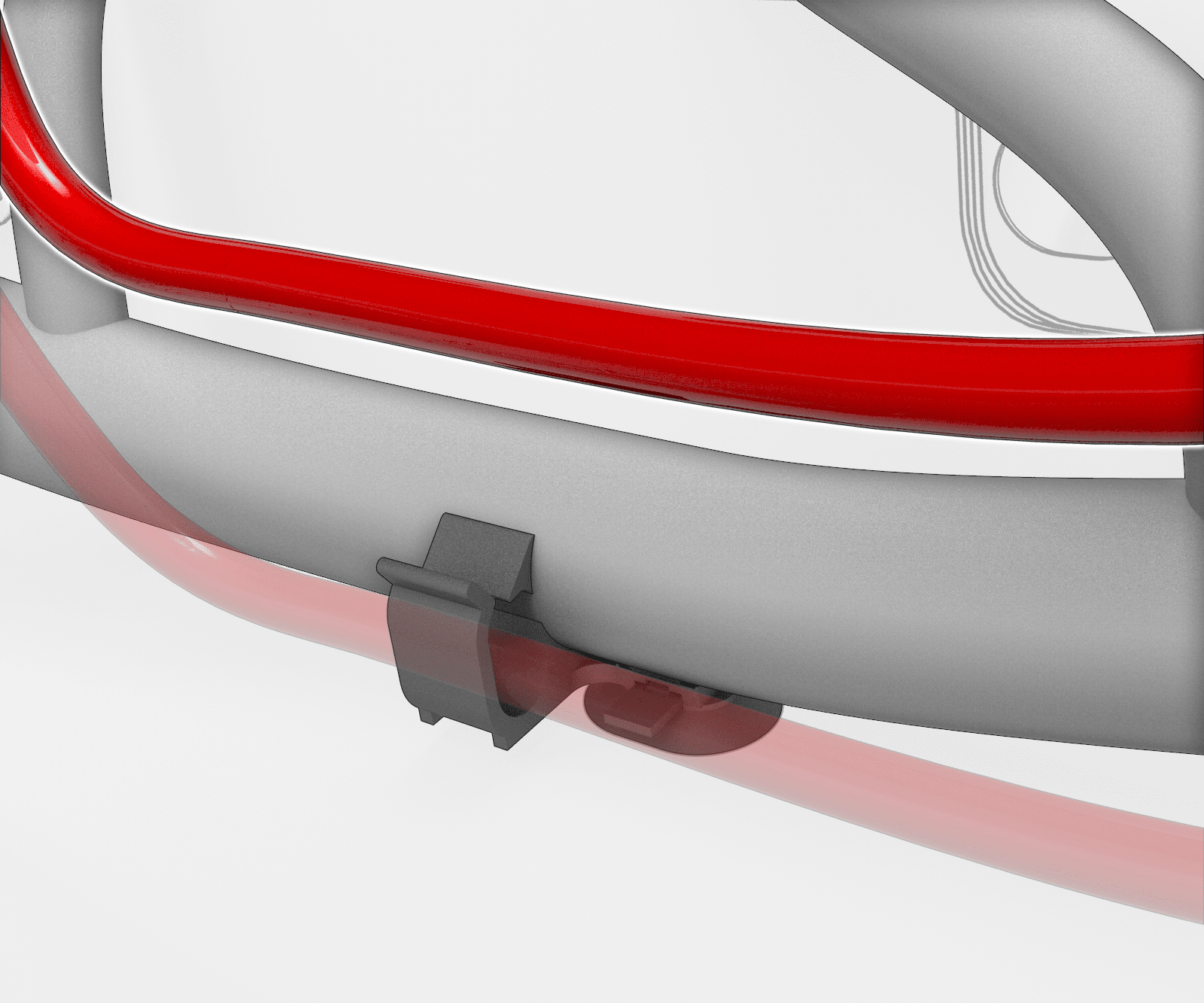

    务必将右侧分支排布到空调压缩机高压线束下方。

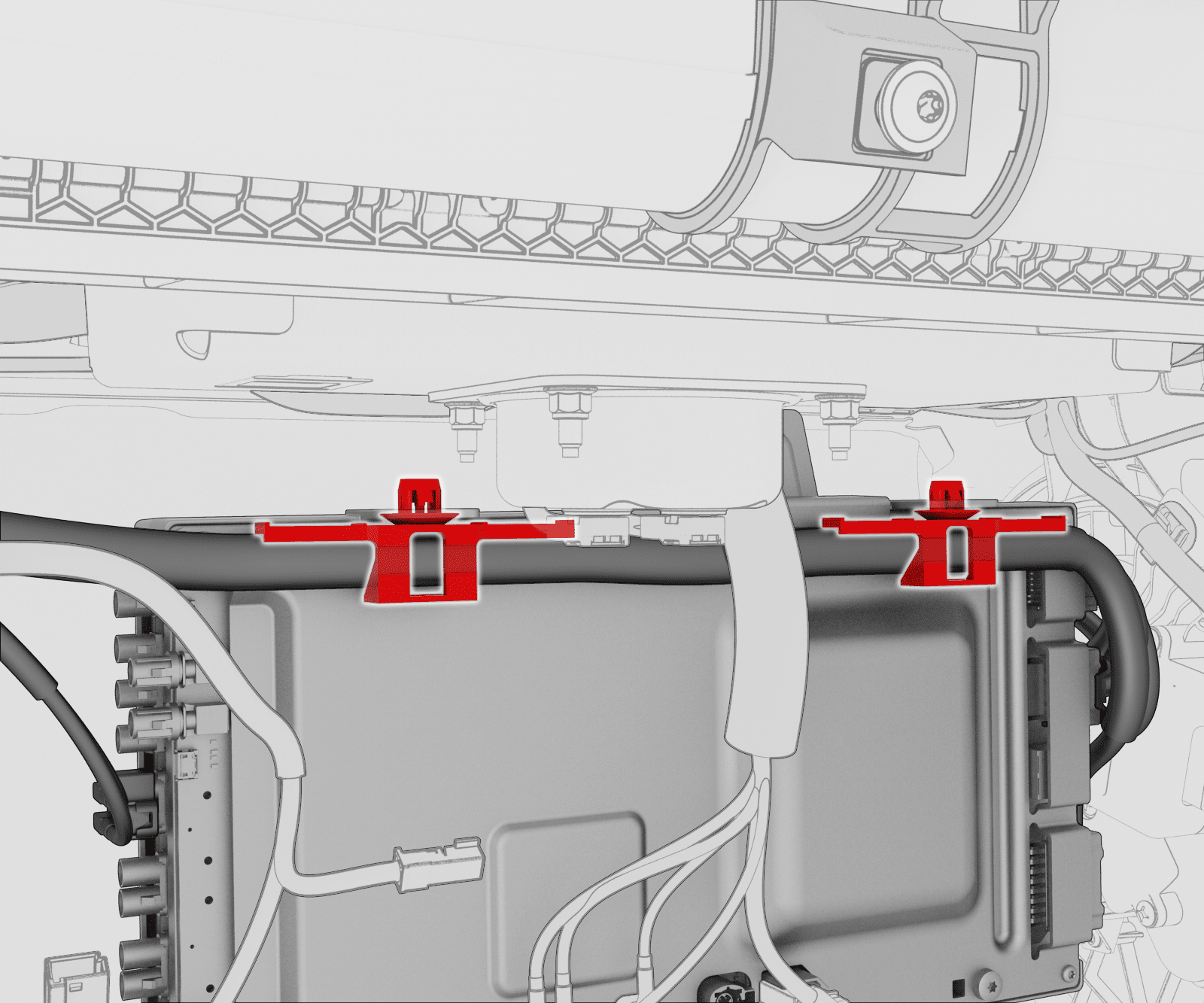

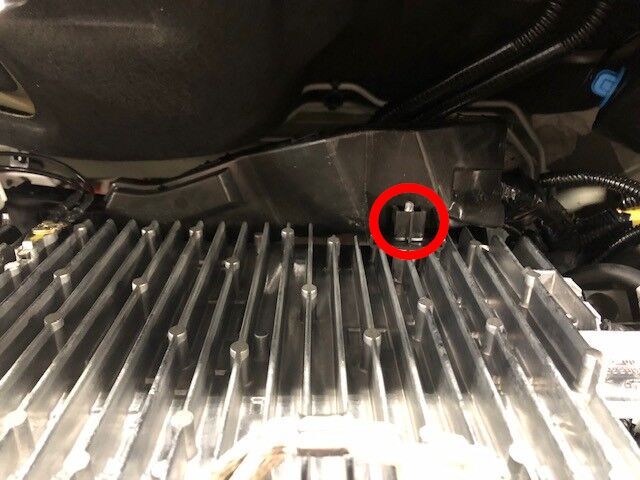

  2. 围绕车载电脑区域排布前部线束,固定夹子(4 个),然后将线束左侧穿过隔板移入乘客舱。
    Informational PurposesAn informational icon, calling your attention
    确保按照索环上指示的正确方向安装索环。
  3. 围绕暖通空调气室管道区域排布前部线束,固定夹子(4 个),然后将线束右侧穿过隔板移入乘客舱。
    Informational PurposesAn informational icon, calling your attention
    在空调高压线束下方进行线束布线。确保按照索环上指示的正确方向安装索环。
  4. 将前部线束右侧排布到前饰板区域右侧。
    Informational PurposesAn informational icon, calling your attention
    确保线束方向正确,夹子朝向车架纵梁。将线束向下送入前饰板后面。
  5. 将线束夹固定到右侧减震塔上。
  6. 将前部线束右侧从前备箱排布到右侧轮拱区域。
  7. 沿隔板向下排布高压互锁回路连接器。
  8. 将前部线束左侧排布到左前饰板区域。
    Informational PurposesAn informational icon, calling your attention
    确保塑料外壳朝向正确,夹子朝向车架纵梁。将线束向下送入前饰板后面。
  9. 将前部线束左侧从前备箱排布到左轮拱区域。
  10. 将电池支架横梁放置在车辆上,然后安装将电池支架横梁固定到车身的螺栓(2 个)(扭矩为 9 Nm)。
  11. 安装将冷却液软管和电气线束固定到电池支架横梁的夹子。

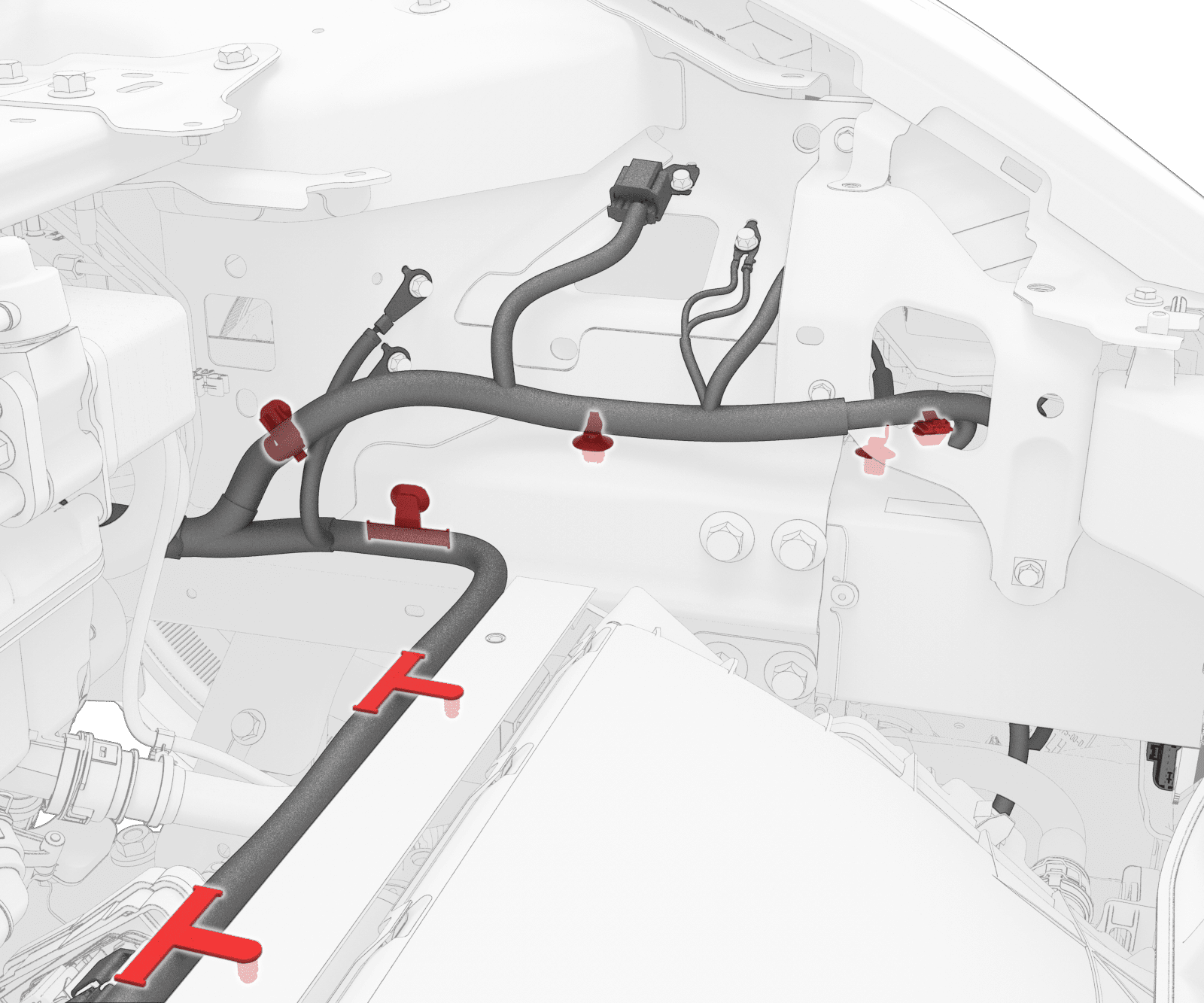

  12. 安装将前部线束固定到前车架纵梁区域和前备箱加固件的夹子(7 个)。
  13. 将前部线束夹安装在右前车架纵梁区域。
  14. 将前部线束夹(2 个)安装到右前照灯区域附近。
  15. 将前部线束夹(4 个)安装到车身的挡风玻璃清洗器储液罐区域。
  16. 安装挡风玻璃清洗器储液罐,请参阅储液罐 - 挡风玻璃清洗器(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    在此阶段,仅安装将挡风玻璃清洗器储液罐固定到车辆的上部螺栓。
  17. 将车辆举升到适宜的作业高度。
  18. 将前部线束夹安装在右前车架纵梁处。
    Informational PurposesAn informational icon, calling your attention
    夹子的数量可能有所不同。
  19. 将两条高压互锁回路线束的前部线束夹安装在隔板处。
  20. 将电气线束连接到隔板区域高压互锁回路连接器。
  21. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  22. 部分降下车辆。
  23. 安装左侧转向灯和摄像头线束的前部线束夹(2 个)。
  24. 连接左侧转向灯和摄像头的前部线束连接器。
  25. 安装将前部线束固定到左侧轮拱区域前部的夹子(3 个)。
  26. 连接左前轮毂转速传感器连接器。
  27. 连接左前行驶高度传感器连接器。
  28. 将前部线束夹(2 个)安装到左侧纵梁区域外侧。
  29. 将前部线束连接器连接到 CFM。
  30. 将前部线束连接器连接到左侧加速传感器。
  31. 将前部线束连接器连接到左前支架线束。
  32. 将线束连接器连接到喇叭。
  33. 将前部线束连接到前端模块线束。
  34. 将前部线束夹安装在右前轮拱区域后部侧转向灯和摄像头线束上。
  35. 将前轮转速传感器线束夹(2 个) 安装在右前轮拱前部。
  36. 连接右侧转向灯和摄像头的前部线束连接器。
  37. 连接右前轮毂转速传感器连接器。
  38. 将前部线束夹(2 个)安装到右侧纵梁外侧。
  39. 将前部线束连接器连接到右侧加速传感器。
  40. 将前部线束夹安装到右前饰板安装支架上,然后连接前饰板线束连接器。
  41. 安装将挡风玻璃清洗器储液罐固定到车身的下部螺栓(扭矩为 3 Nm)。
  42. 安装左前和右前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)
  43. 安装左前和右前轮毂。请参阅轮毂总成(拆卸和安装)
  44. 在协助下,将车辆移下举升机。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度,将车辆稳妥地推动一小段距离。
  45. 连接逻辑连接器和转向机总成连接器。
  46. 连接左前照灯连接器。
  47. 安装将左前线束接地端子固定到车辆的螺栓(扭矩为 8 Nm)。
  48. 将电气连接器连接到防抱死制动系统调制器上。
  49. 揭下挡风玻璃加热器线束上的胶带,将挡风玻璃线束连接器安装到车身上,然后连接挡风玻璃加热器线束。
  50. 将前备箱线束连接器安装到左侧车身控制器上。
  51. 安装将直列式电气线束连接器 (X909) 固定到左侧车身控制器模块的卡子,然后连接电气连接器。
  52. 安装将电气线束电缆固定到左侧车身控制器的螺母(扭矩为 8.5 Nm)。
  53. 将右前线束连接器(5 个)连接到车载电脑。
  54. 将左前线束连接器连接到车载电脑。
  55. 将前部连接器连接到车载电脑。
    Informational PurposesAn informational icon, calling your attention
    配备 E-call 系统的车辆有 4 个连接器,未配备 E-call 系统的车辆有 3 个连接器。
  56. 放置前部控制器模块以便安装。
  57. 将前部线束盖板安装到前车身控制器的后部。
  58. 安装将接地带固定到前车身控制器模块下部后侧的螺栓(扭矩为 9 Nm)。
  59. 安装将接地带固定到前车身控制器模块下部右侧的螺栓(扭矩为 9 Nm)。
  60. 安装将接地带固定到前车身控制器模块上部后侧的螺栓(扭矩为 10 Nm)。
  61. 将母排滑到下部螺柱上,然后将下部线束夹固定到前车身控制器模块的底部。
  62. 安装将前车身控制器模块固定到车身的螺栓(3 个)(扭矩为 10 Nm)。
  63. 安装将电源和接地电缆固定到前车身控制器模块的螺母(6 个)和螺栓(1 个)(扭矩为 8.5 Nm)。
  64. 将前部主线束连接器(4 个)安装到前车身控制器模块上。
  65. 安装将前车身控制器模块盖板固定到前车身控制器模块的螺栓(9 个)(扭矩为 6 Nm)。
  66. 将温度系统线束连接器连接到前车身控制器模块。
  67. 安装将吸入/液体管路固定到热膨胀阀附近车身的卡子。
  68. 安装将温度系统线束盖板固定到前车身控制器模块的螺栓(扭矩为 6 Nm)。
  69. 安装电池支架。请参阅支架 - 12V 电池(后轮驱动)(拆卸和更换)
  70. 连接右前照灯连接器。
  71. 将温度系统线束接地线固定到前部线束丛。
  72. 安装用于固定右前车架纵梁附近前部线束测试接头的螺栓(扭矩为 8 Nm)。
  73. 连接热力膨胀阀线束连接器。
  74. 安装机电制动助力器。请参阅机电制动助力器总成(不带加热泵款)(右侧驾驶)(拆卸和更换)
  75. 将前备箱连接器连接到右侧车身控制器。
  76. 连接右侧车身控制器上的黑色连接器,然后将连接器固定到车身控制器。
  77. 安装新的自锁螺母(扭矩为 8.5 Nm),将直流-直流正极电缆固定到右侧车身控制器。
  78. 安装新的自锁螺母(扭矩为 8.5 Nm),将电池正极电缆固定到右侧车身控制器。
  79. 将踏板总成安装到车辆上。请参阅制动踏板(拆卸和更换)
  80. 安装暖通空调气室内侧风管。风管 - 暖通空调 (HVAC) 集气室 - 内(拆卸和更换)
  81. 安装暖通空调气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  82. 安装雨刮器模块。请参阅雨刮器模块(拆卸和更换)
  83. 安装 12V/低压电池。请参阅12V/低压电池(拆卸和更换)
  84. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  85. 将线束夹(2 个)安装到车载电脑安装夹上,然后将线束安装到车载电脑上。
  86. 安装用于固定左侧气波槽的卡子(3 个)。
  87. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH(右侧驾驶)(拆卸和更换)
  88. 安装中控台左侧面板处地毯。
  89. 安装手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
  90. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  91. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  92. 向后折叠右侧主地毯至原位,然后安装将右前主地毯固定到车辆的卡子。
  93. 安装中控台右侧面板处地毯。
  94. 安装右侧脚部空间风管。请参阅风管 - 脚部空间 - RH(右侧驾驶)(拆卸和更换)
  95. 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  96. 连接第二排座垫线束,然后安装第二排座垫。
  97. 在协助下,将车辆移到举升机上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度,将车辆稳妥地推动一小段距离。
  98. 长按“驻车”按钮以取消电子驻车制动 (EPB) 维护模式。
  99. 进行制动器排气。请参阅 制动液排放/冲洗
  100. 使用Toolbox 3
    1. 选择Actions选项卡,然后搜索 “刚度”
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICESearch for routine in ToolboxIBST Stiffness Test - Service - BURNISHED/UNBURNISHEDChassis / Brakes - Brake Stiffness Test,然后点击例行程序链接。
    3. 如果已更换制动片或制动盘,请在 “Action_Type” 下选择UNBURNISHED。否则请选择BURNISHED
    4. 点击RUN,然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      测试期间,请勿踩下制动踏板。
  101. 进行道路测试并确认制动踏板触感和刹车性能良好。
