冷却液 - 高压电池（排放和重新加注）

校正代码 16200505 1.08 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1053600-00-B 驱动单元压力测试固定装置
  • 1130942-00-B 冷却液储液罐压力测试适配器
  • 1132185-00-B 冷却液泄漏测试适配器套件，Model 3
  • 1133843-00-A 冷却液排放和加注适配器套件，M3
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放和加注套件

排放

  1. 以下步骤用于排空高压电池和后驱动单元中的功率转换系统。
  2. 在高压电池的 RH 前角下方放置一个冷却液排放容器。

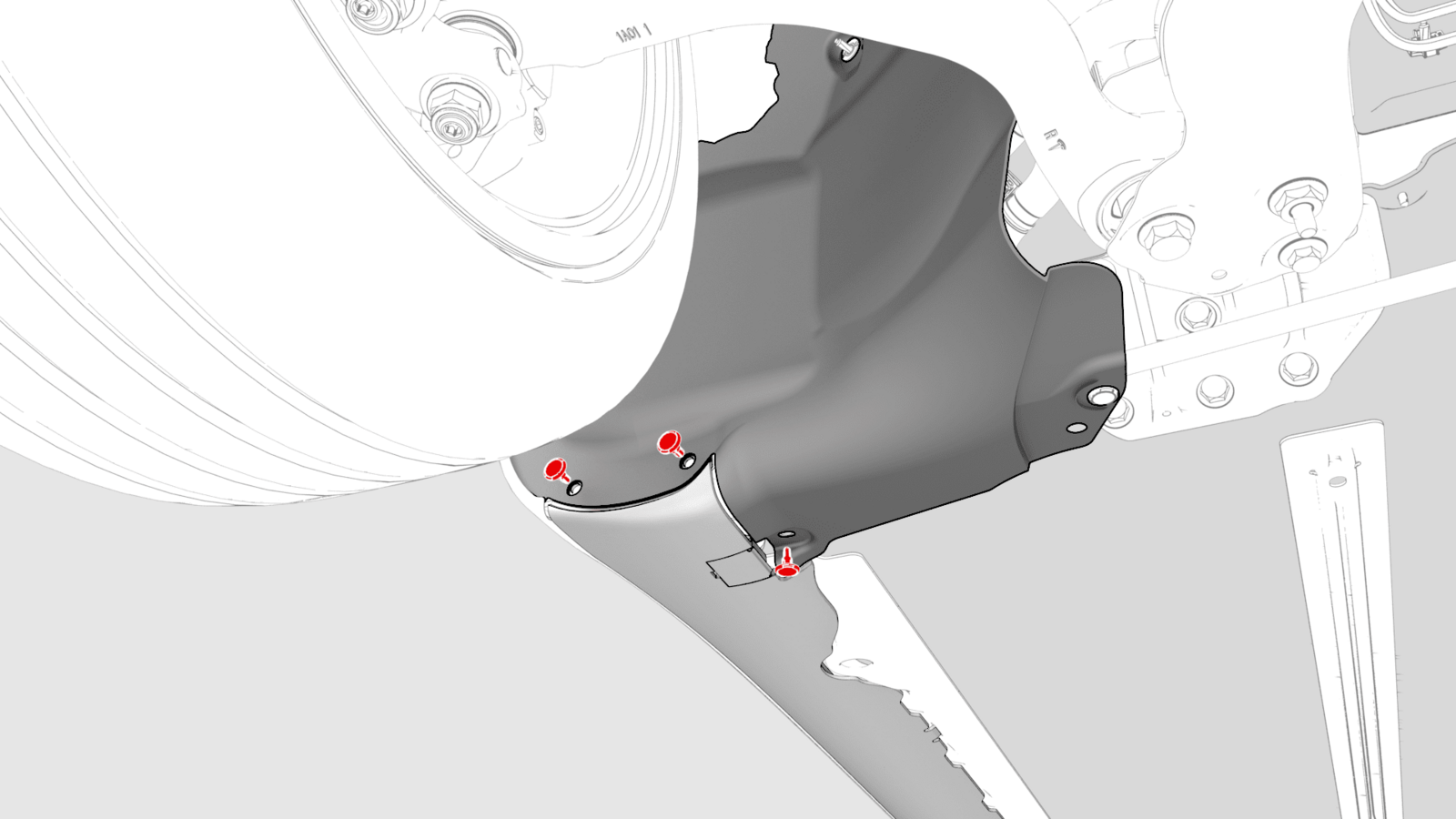

  3. 断开车辆 RH 侧的动力总成回路软管，然后插入外接头。
  4. 将排放接头适配器连接到内接头，然后放置在冷却液排放容器的上方。
  5. 断开车辆 RH 侧的动力总成后部供给软管，然后插入内接头。
  6. 将压力接头适配器连接到外接头。
  7. 确保调压器阀处于关闭状态，调压器设置为零。
  8. 将冷却液压力测试仪连接到压力接头适配器。
  9. 将压缩空气管路连接到调节器，将调节器设置为 20 psi。
  10. 打开排放接头适配器上的阀门。
  11. 缓慢打开调压器阀，开始排放冷却液。
  12. 关闭调压器阀，断开调压器上的压缩空气管线。
  13. 断开排放接头适配器和压力接头适配器与连接器的连接。
  14. 以下步骤用于排空高压电池电芯。
  15. 将冷却液排放容器放置在高压电池 LH 前角下方。
  16. 断开车辆 LH 侧的高压电池回路软管，然后插入内接头。
  17. 将排放接头适配器连接到外接头，然后放置在冷却液排放容器的上方。
  18. 松开将电池至冷却器软管固定到车身的卡子。
  19. 断开车辆 LH 侧的电池至冷却器软管，然后插入外接头。
  20. 将压力接头适配器固定到内接头。
  21. 确保调压器阀处于关闭状态，调压器设置为零。
  22. 将冷却液压力测试仪连接到压力接头适配器。
  23. 将压缩空气管路连接到调节器，将调节器设置为 20 psi。
  24. 打开排放接头适配器上的阀门。
  25. 缓慢打开调压器阀，开始排放冷却液。
  26. 关闭调压器阀，断开调压器上的压缩空气管线。
  27. 断开排放接头适配器和压力接头适配器与连接器的连接。
  28. 拆卸堵头，重新连接以下软管：
    • 动力总成回流软管
    • 动力总成供给软管
    • 高压电池回流软管
    • 电池至制冷器软管
  29. 紧固将电池至制冷器软管固定到车身的夹子。
  30. 安装因排放冷却液而拆下的组件。请参阅安装。
