蜂鸣 - 电动后备箱(拆卸和更换)

校正代码 21214302 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格蜂鸣 - 电动后备箱(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将蜂鸣器固定到电动后备箱盖饰板的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下电动行李箱盖饰板并将该饰板放置在洁净的作业表面上。请参阅饰板 - 盖 - 电动后备箱(拆卸和更换)

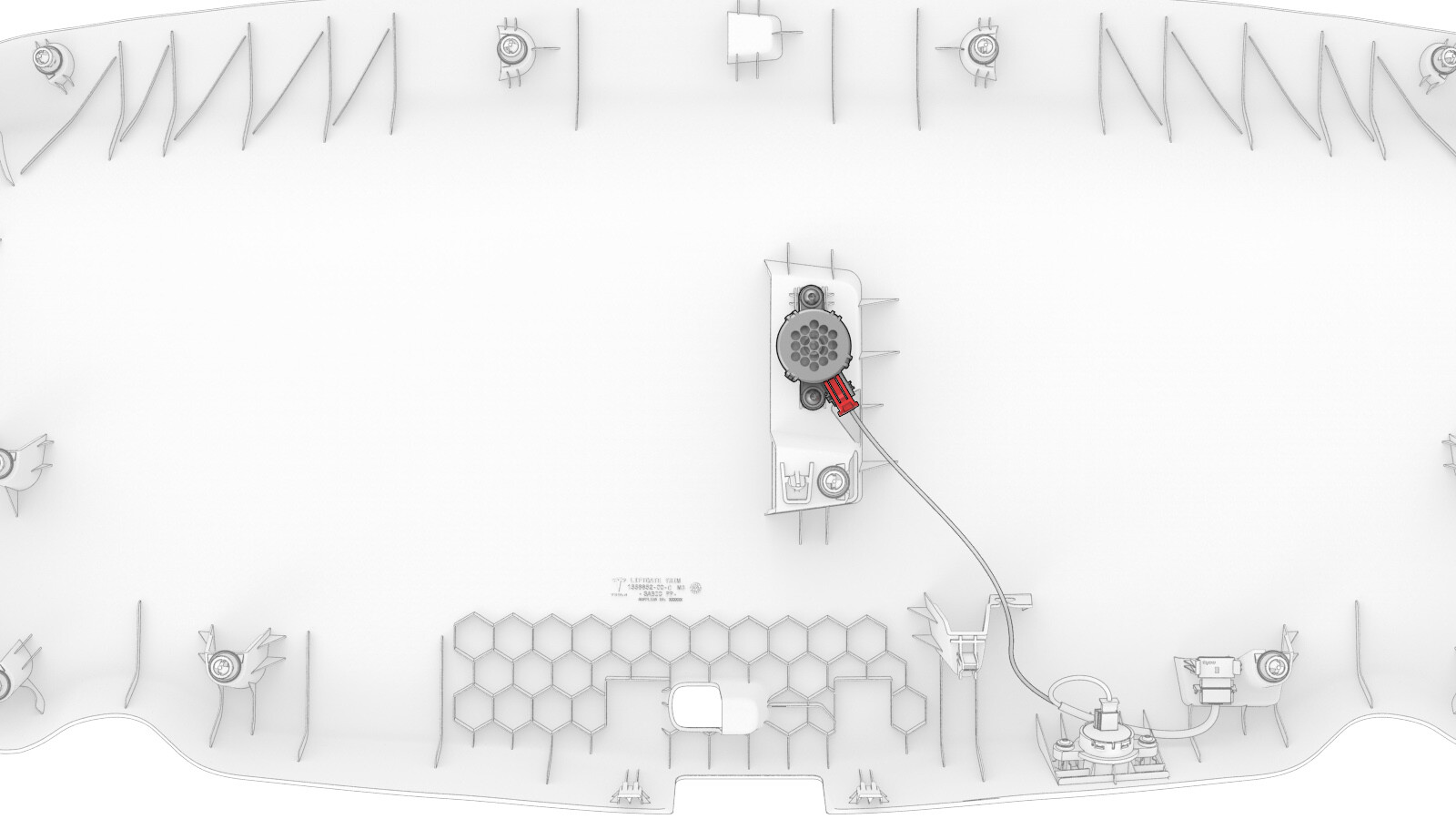

  2. 断开电气线束与电动蜂鸣器的连接。

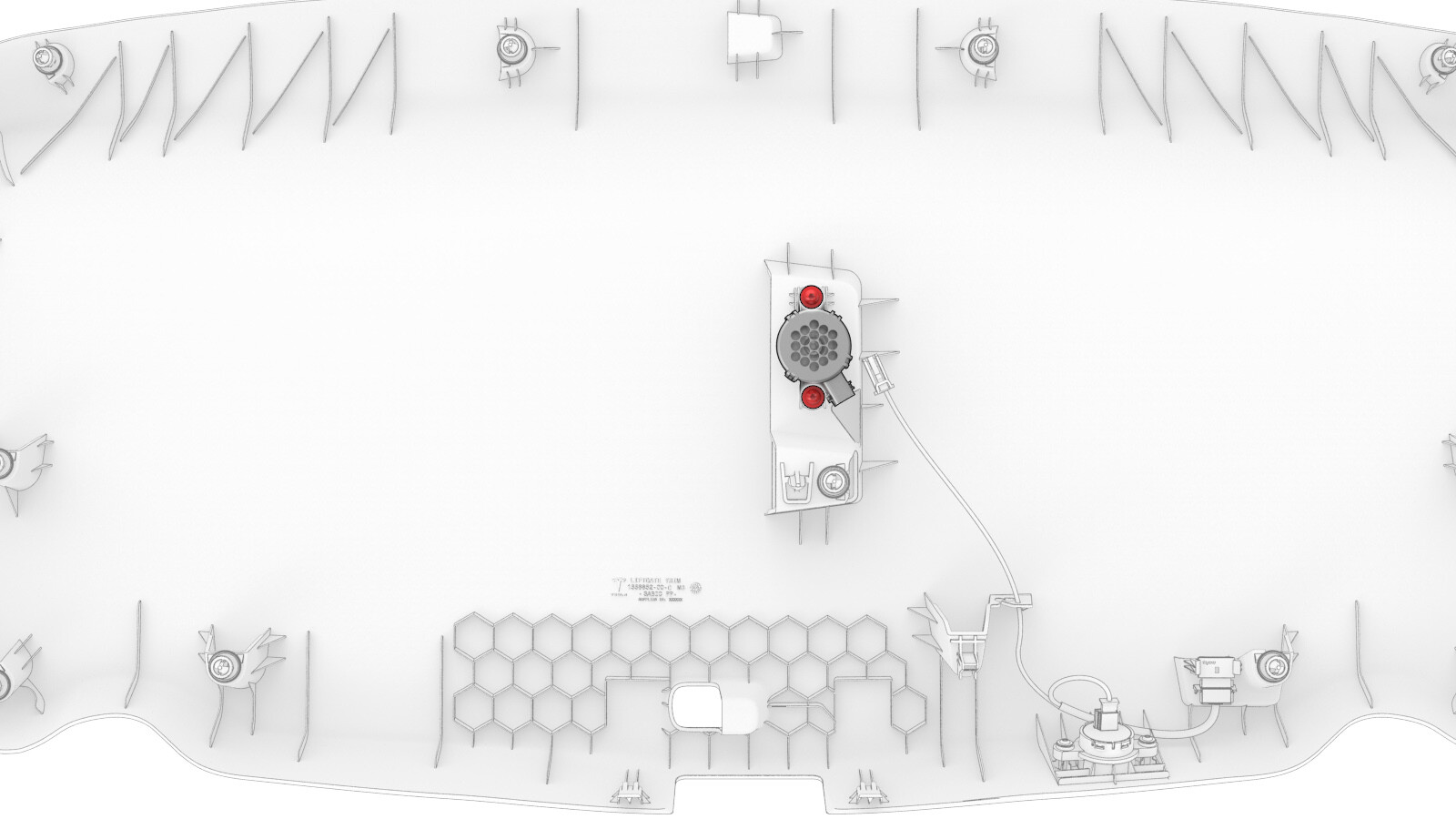

  3. 拆下将电动行李箱蜂鸣器固定到电动行李箱盖饰板的螺钉,然后从饰板上拆下蜂鸣器。
    2.3 Nm (1.7 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

安装

安装程序与拆卸程序相反,以下各项除外:

从新蜂鸣器背面的胶带上拆下保护罩。
